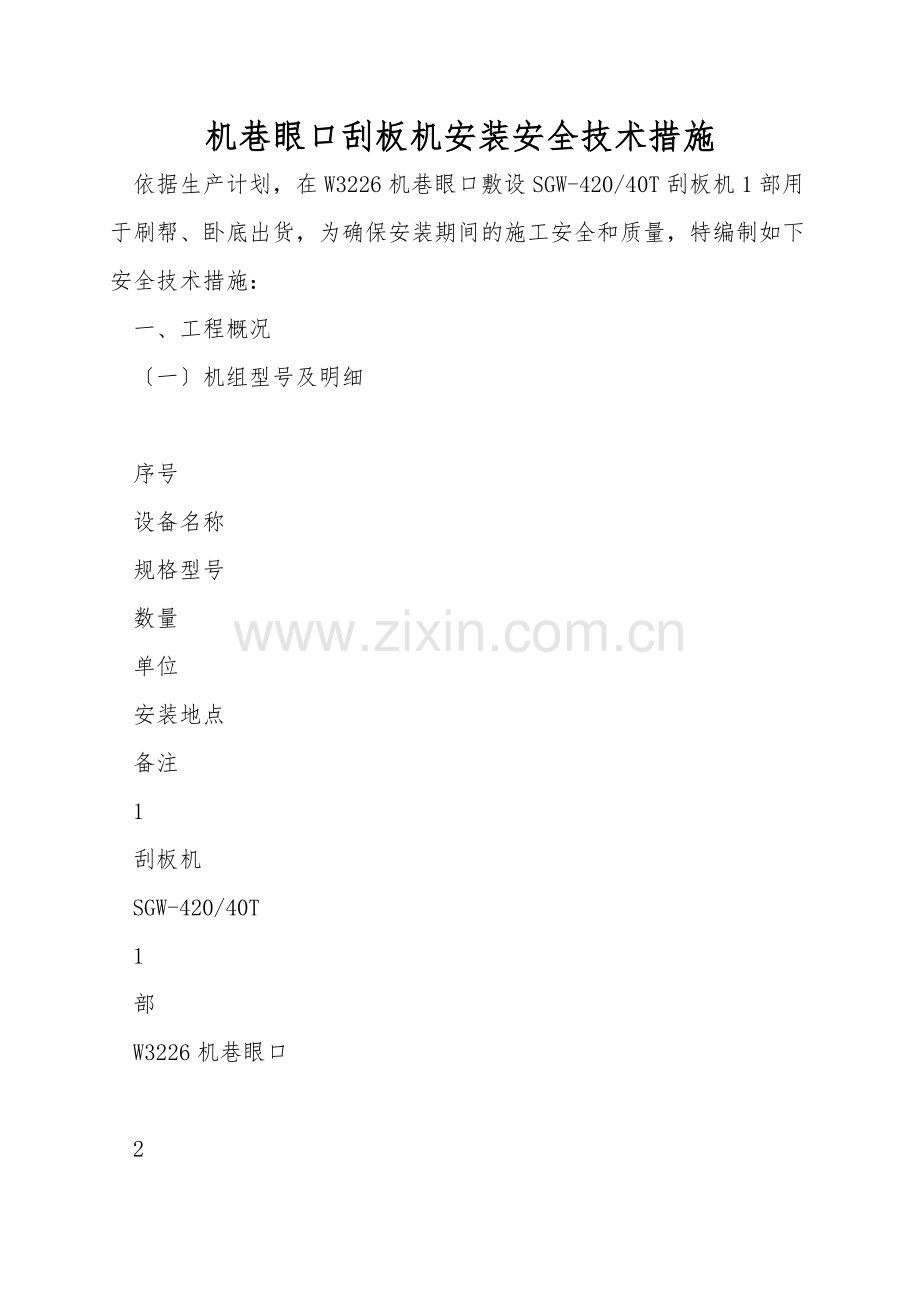

机巷眼口刮板机安装安全技术措施
依据生产计划，在W3226机巷眼口敷设SGW-420/40T刮板机1部用于刷帮、卧底出货，为确保安装期间的施工安全和质量，特编制如下安全技术措施：
一、工程概况
〔一〕机组型号及明细

序号
设备名称
规格型号
数量
单位
安装地点
备注
1
刮板机
SGW-420/40T
1
部
W3226机巷眼口

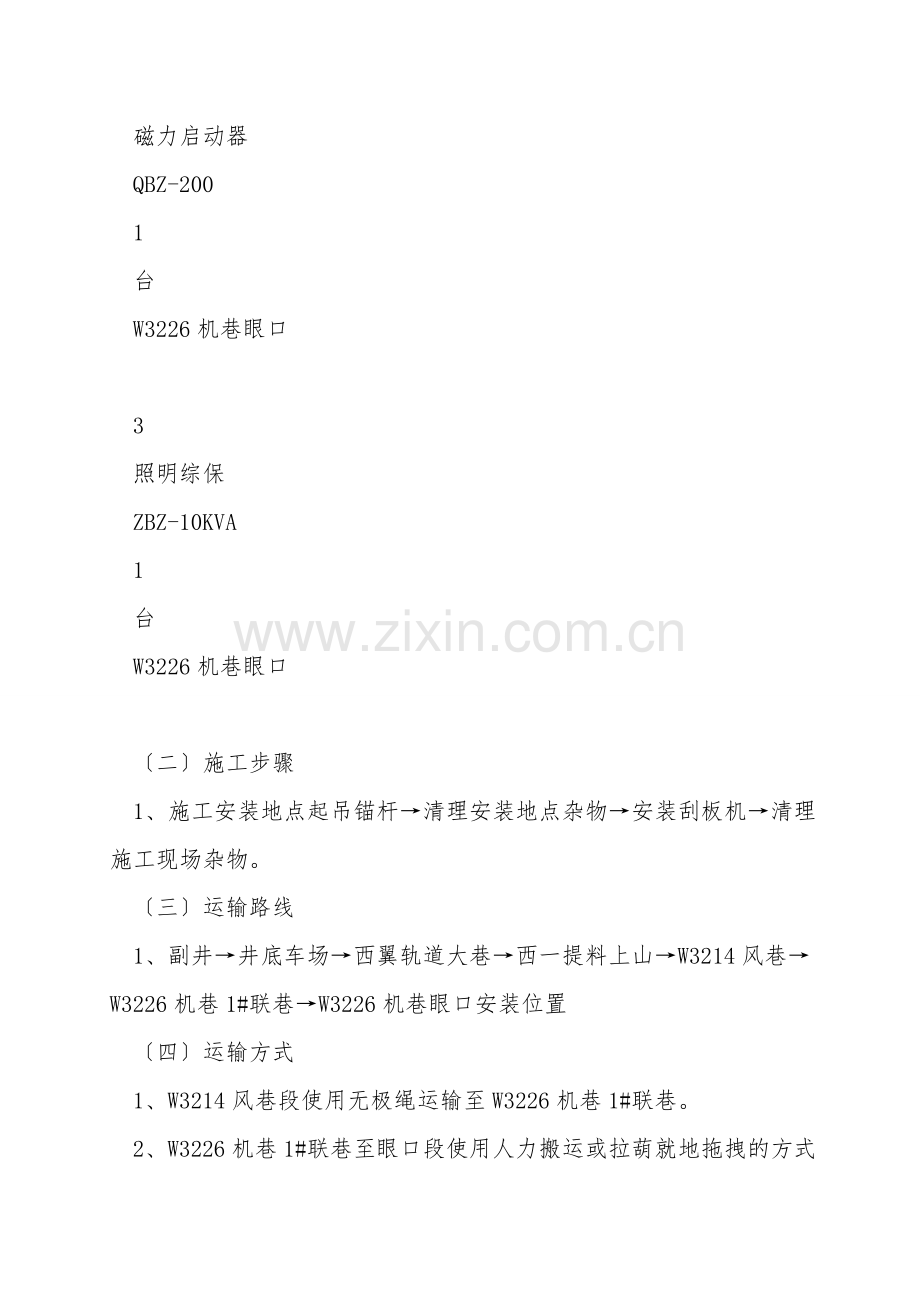

2
磁力启动器
QBZ-200
1
台
W3226机巷眼口

3
照明综保
ZBZ-10KVA
1
台
W3226机巷眼口

〔二〕施工步骤
1、施工安装地点起吊锚杆→清理安装地点杂物→安装刮板机→清理施工现场杂物。
〔三〕运输路线
1、副井→井底车场→西翼轨道大巷→西一提料上山→W3214风巷→W3226机巷1#联巷→W3226机巷眼口安装位置
〔四〕运输方式
1、W3214风巷段使用无极绳运输至W3226机巷1#联巷。
2、W3226机巷1#联巷至眼口段使用人力搬运或拉葫就地拖拽的方式将设备部件运输就位。

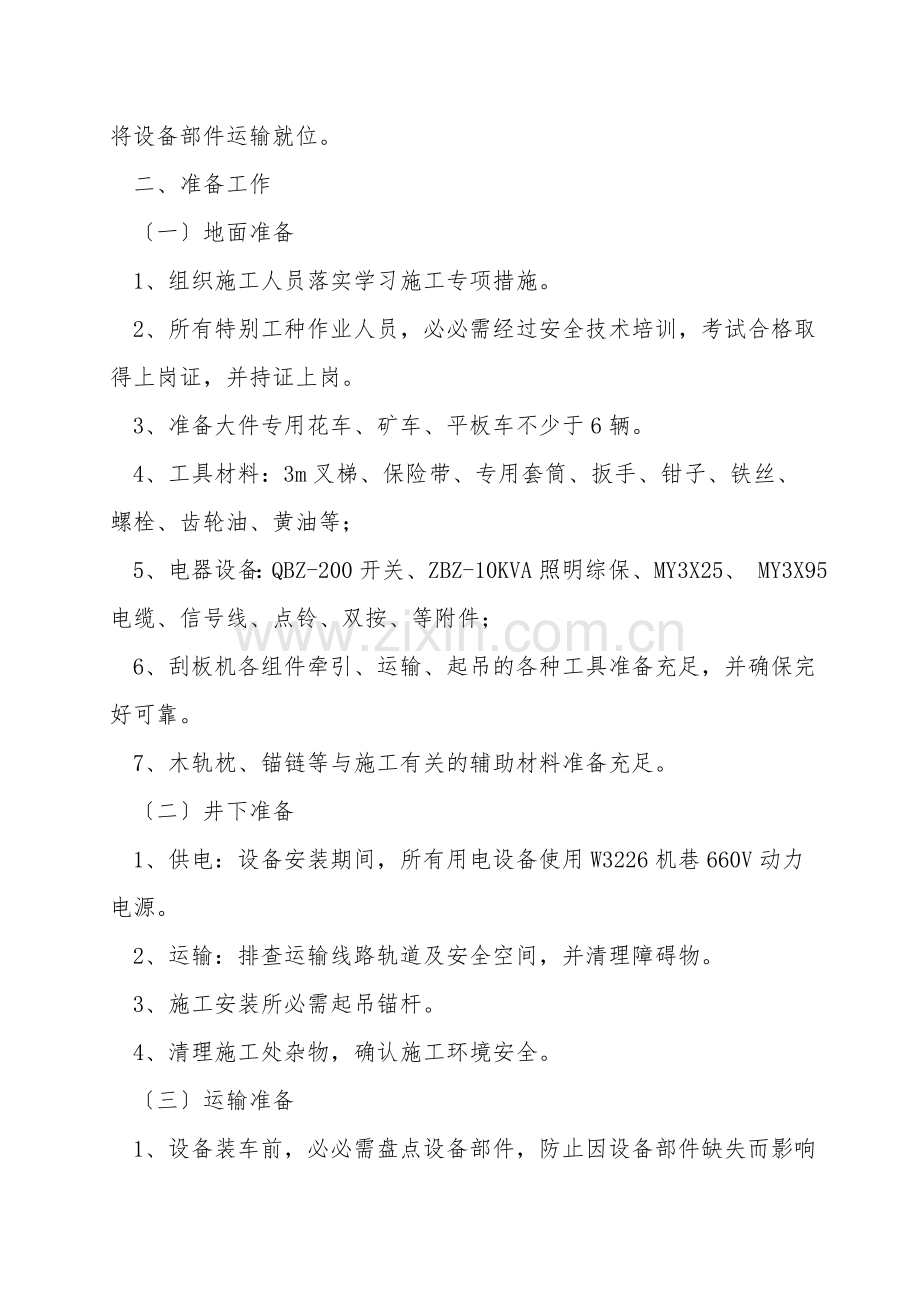

二、准备工作
〔一〕地面准备
1、组织施工人员落实学习施工专项措施。
2、所有特别工种作业人员，必必需经过安全技术培训，考试合格取得上岗证，并持证上岗。
3、准备大件专用花车、矿车、平板车不少于6辆。
4、工具材料：3m叉梯、保险带、专用套筒、扳手、钳子、铁丝、螺栓、齿轮油、黄油等；
5、电器设备：QBZ-200开关、ZBZ-10KVA照明综保、MY3X25、 MY3X95电缆、信号线、点铃、双按、等附件；
6、刮板机各组件牵引、运输、起吊的各种工具准备充足，并确保完好可靠。
7、木轨枕、锚链等与施工有关的辅助材料准备充足。
〔二〕井下准备
1、供电：设备安装期间，所有用电设备使用W3226机巷660V动力电源。
2、运输：排查运输线路轨道及安全空间，并清理障碍物。
3、施工安装所必需起吊锚杆。
4、清理施工处杂物，确认施工环境安全。
〔三〕运输准备
1、设备装车前，必必需盘点设备部件，防止因设备部件缺失而影响安装进度。
2、提前查看轨道及道岔完好状况，有问题提前处理，处理好后车辆方可通过。
3、设备到达W3226机巷时，及时将刮板机零部件卸车，在指定位置摆放整齐已备安装。
三、安装施工
〔一〕起吊锚杆打设
在刮板机机头安装位置上方打设2组锚杆，每组2根，起吊锚杆采纳d=22mm、L=2.4m左旋无纵筋等强螺纹钢锚杆。每根锚杆使用1卷Z2370中速树脂锚固剂，锚杆预紧力为100KN，拉拔力测试小于100KN的要重新补打检测，并记录。
〔二〕安装顺序
1、机头→齿箱、电机→过渡槽、链条、中部槽→机尾、附件→检查→搭火、试车、调试
〔三〕具体施工
1、设备零部件到达W3226机巷眼口安装地点后，按照机头、机尾顺序卸下，螺栓、工具、拉葫必必需有专用的箱盒或工具架摆放。中部槽、刮板、链条采纳人员搬运的方式运至指定安装位置。机头部分用5T拉葫就地拖拽至安装位置。现场必必需有施工负责人统一指挥，施工人员在搬运设备散件过程中，要同抬同放，严禁在搬运散件时独自将散件松手，以防挤伤或砸伤其他人员；使用手拉葫芦拖拽设备部件时，拖拽地点前后10m内除手拉葫芦操作人员外，严禁有其他人员作业或逗留，安全负责人负责观察施工现场安全状态，发现问题及时停止作业。
2、机头部分安装：用5T拉葫将机头与过渡槽拖拽就位缝合，按照给定的刮板机中心线将刮板机头起吊至安装高度，下放道木支撑稳固。经调平调直后，在机头两侧各穿一根完好的40T刮板机链条，牢固固定在巷道底板提前打设好的专用锚杆上，地锚采纳L×φ=2000×20mm右旋无纵筋等强螺纹钢锚杆，使用1卷Z2370树脂锚固剂锚入底板不小于1.2m，锚固力100KN。安装机头架体附件及传动链轮；在此操作过程中，施工人员要听从施工负责人的统一指挥，起吊及拖拽时，除手拉葫芦操作人员外，其他人员必必需撤离施工位置前后10m范围，并避开物件滚落方向。稳固垫木时，将拉葫小链与主链系在一起，由安全负责人确认安全状态，稳固好后，人员撤离，将刮板机头缓慢放下。
3、电机、齿箱安装：缝合刮板机齿箱及电机，用5T拉葫起吊齿箱电机。起吊前，检查起吊锚杆及拉葫完好状况，确认安全后方可起吊。将齿箱电机起吊至合适位置后，施工人员用撬棍将齿箱电机向链板机头慢慢靠近，并调整齿箱与机头所必需安装角度，用缝合螺栓将齿箱与机头缝合，缝合螺栓弹簧垫要压平，螺栓预紧力要符合安装要求；
4、过渡槽、链条、中部槽安装：将链条与刮板连接好，在链条由机头架传动轮穿过后，人员搬运中部槽，依次将连接好刮板链条穿过中部槽。依次类推，直至将中部槽延至刮板机机尾处；
5、机尾及尾轮安装：经调平调直后，在机尾两侧各穿一根完好的40T刮板机链条，牢固固定在巷道底板提前打设好的专用锚杆上，地锚采纳L×φ=2000×20mm右旋无纵筋等强螺纹钢锚杆，使用1卷Z2370树脂锚固剂锚入底板不小于1.2m，锚固力100KN。
6、将刮板机链条首尾用连接环相连，连接环开口处用M20专用螺栓连接好，并使用手拉葫芦进行预紧，使链条首尾段慢慢靠近。在操作此项工序前，必必需使用准备好的短皮带将操作范围内链条盖住，防止因链条连接环断裂或拉葫损坏等导致蹦出物伤人，同时操作人员站在刮板机外侧操作手拉葫芦；
7、调整整个刮板机平整度，要求铺设在巷道底板上，平、直、稳，严禁铺在浮煤、浮矸上。机头铺设位置和高度应适当，防止浮煤带入下槽，机头、机尾及中间槽、所有传动、转动部位应处于完好状态，连接罩、盖板齐全，螺丝紧固、牢靠。机头、机尾处生根链牢固有力，满足安装要求；
8、再次检查整部链板机紧固状况，查看齿箱润滑油，及时整改存在的问题，最后打火、调试。
9、运转正常后，使用大板、木条将刮板机两侧封堵，防止煤矸溢出。
〔四〕电器设备安装
1、电器设备安装步骤
〔1〕将到位的磁力启动器、照明综保运至安装位置，检查开关外部有无变形，发现不完好严禁使用；
〔2〕将开关摆放到指定位置，放置在刮板机头四周人行道合适位置，安全距离不少于1m；
〔3〕接开关电源、负合电缆、信号点铃，接线时严格按照《钱营孜煤矿设备完好标准》及《煤矿安全规程》进行接线；
〔4〕紧固开关内外部螺丝，确保开关搭伙前的完好。
