施工现场常见临时用电安全隐患图片-文档资料.ppt

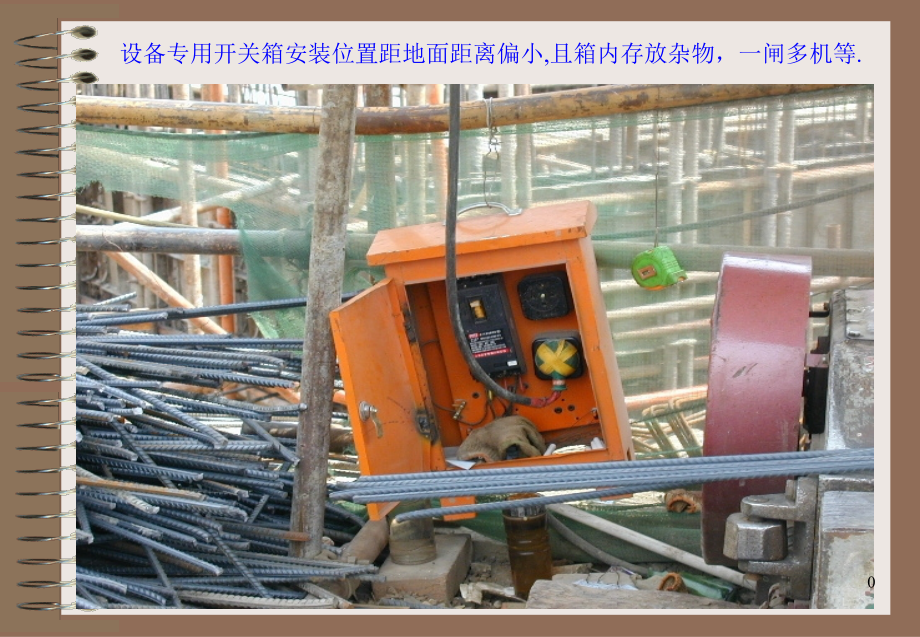

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,设备专用开关箱安装位置距地面距离偏小,且箱内存放杂物，一闸多机等.,0,配电箱缺少管理，钢筋几乎堆放入配电箱内。,1,电箱出线从箱门位置出,容易夹断电缆发生事故.,2,电源线进配电箱时漏接保护接零线，带电明露，电器之间距离偏小等。,3,流动配电箱内存在火线接线端子板，带电明露等。,4,采用金属丝绑扎流动电箱的电源线,5,配电箱内插座破损形成带电明露,6,没有采用插头直接违章挂接,7,电源进线不规范，动力照明混用等。,8,配电箱无门，电源线接法不规范。,9,违章从总空开下口接线,10,多台设备缺少保护接零,11,动力设备缺少保护接零、带电明露等。,12,打夯机电源线接自处无漏电保护装置，箱门上安装的电器带电明露。,13,流动开关箱内漏电保护器漏电动作电流为50mA,14,电闸箱无门、倒放，使用塑料线直接插入插座（未使用插头）等。,15,总空开下口出现多余回路，一闸多机等。,16,存在“一闸多机”、“带电体明露”等安全隐患。,17,镝灯振流器缺少防护罩,18,鼓风机未进行保护接零,19,电焊机二次侧无防护罩。,20,电焊机防护罩处于非防护状态，电源线随意拖拉在操作层。,21,电焊机一次侧电源线外绝缘保护削掉的太多，应该采用绝缘胶布加强绝缘。,22,电焊机直接放在钢筋上,23,电焊机二次侧无防护罩，未使用线鼻子，手柄未绝缘处理。,24,电焊机接线柱带电明露,25,电焊机一次侧带电明露，外壳没有进行保护接零。,26,弯曲机保护零线缺少,27,蛙式打夯机手柄处未作绝缘绑扎；违章使用到顺开关。,28,随意拖拉220V白织灯照明,29,低压变压器及控制箱直接放置在地面上，开关箱无门、二次侧缺少必要的线路熔断保险等。,30,配电箱、低压变压器无防砸措施，按规定低压变压器应装箱使用。,31,类手持电动工具没有进行保护接零，电源线为塑料线并有接头。,32,施工现场,I类手持电动工具电源线为两芯线缺少保护接零线。,33,焊把线破损,34,电缆插头附近存在破损情况,35,电焊工绝缘手套破损未及时更换,36,存在带电明露现象,37,加工区布置不合理,38,对焊机电源线保护不充分,控制开关箱距离设备超距.,39,碘钨灯固定在内脚手架上存在安全隐患,40,操作层设备电源线保护不足,41,
