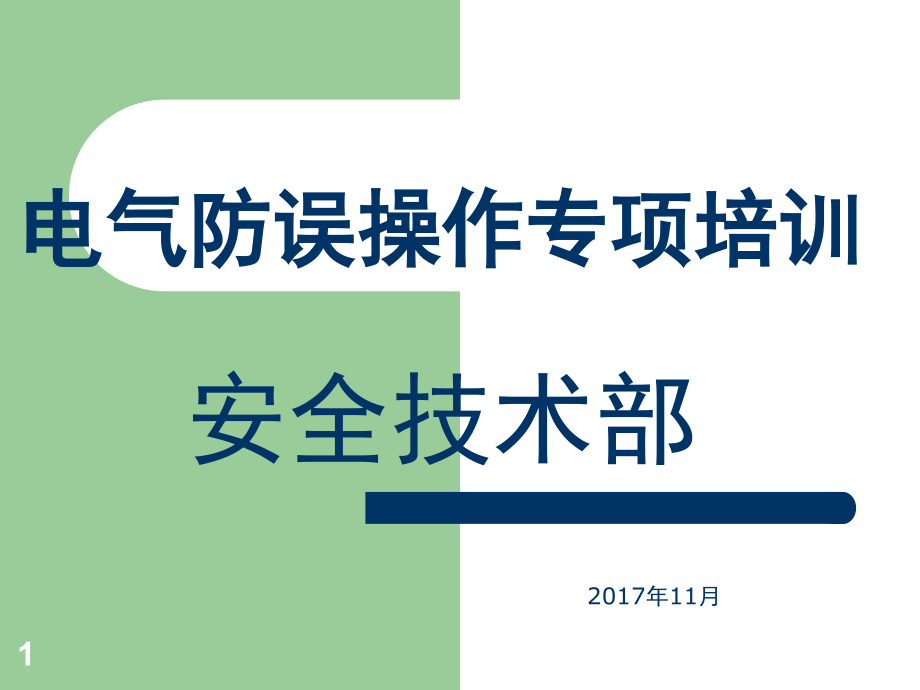

电气防误操作学习(课堂PPT).ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,*,*,*,*,*,*,*,*,*,电气防误操作专项培训,安全技术部,2017,年,11,月,1,目 录,1.,什么是电气误操作,2.,电气误操作的主要类型,3.,发生误操作的原因,4.,各种误操作的防范措施,5.,热电公司几起,典型的,人员误操作,6.,电气人员操作中常见的,操作陋习,2,什么是电气误操作,电气误操作是指电气值班人员在执行操作指令和其它业务工作时，思想麻痹，违反,安规,和现场作业的具体规定，不履行监护复诵制度、看错或误碰触设备造成的违背操作指令意愿的错误结果或者由此产生的严重后果，误操作是违章操作的典型反映，也是电力生产中恶性事故的综称,3,电气误操作的主要类型,：,1,、误碰运行设备元件；,2,、误动保护触点；,3,、误合设备电源开关；,4,、误投退保护或回路压板；,4,5,、带负荷拉合隔离开关；,6,、误挂（误合）、误拆接电线（接地刀闸）,7,、带地线（接地刀闸）合闸或者带电挂接地线（合接地刀闸）,5,1,、,无票及错票操作,；,2,、,不核对设备名称和编号造成误操作,；,3,、,跳项、漏项操作引起误操作,；,4,、,操作不到位及处理不当造成误操作,；,5,、,授受不清或联系不当造成误操作,；,发生误操作的原因,：,6,6,、,擅自操作运行中的设备造成误操作,；,7,、,闭锁装置功能不全或擅自解除闭锁装置造成误操作,；,8,、,操作时监护不到位造成误操作,；,9,、,操作人员不熟悉现场设备及运行规程,造成误操作；,10,、,漏退或误投保护连接片造成误操作,。,7,各种误操作的防范措施,8,一、无票及错票操作,的防范措施,1,）倒闸操作必须根据调度员或值班负责人的命令，受令人做好记录复诵无误执行。没有上述命令，任何人不得擅自进行操作。,2,）进行操作前由操作人根据操作任务，设备系统的运行方式和运行状态填写操作票，填写完毕经自己审查无误后，交监护人审查，并经值班负责人以至值长、站长逐级进行审查把关以防止操作票错误造成误操作。,9,3,）为保证操作项目和顺序的正确，操作人和监护人应在符合现场实际运行方式的模拟图板上认真进行模拟预演，以检验操作票所列项目和顺序是否有漏项、倒项、添项，发现问题，即予纠正。,4,）经审查无误的操作票，在执行操作前如运行方式有变化，则应重新履行审查程序。以防止运行方式改变后，原审查无误的操作票不符合变动后的运行方式而发生事故。,10,二、不核对设备双重编号造成误操作 的防范措施,1,）在进行每项操作前，监护人和操作人应首先按操作票所列该项操作项目核对设备的名称、编号、运行状态无误后，在进行操作。,2,）倒闸操作必须由两人执行，其中一人对设备较为熟悉者作监护。,3,）在现场设备上应标有醒目的双重编号，必要时可设置声光提装置，同时应保证现场有充足的照明条件。,11,三、,跳项、漏项操作引起误操作,的防范措施,1,）操作中必须按操作票所列项目顺序依次进行操作。禁止跳项、倒项、添项和漏项操作。,2,）进行每一项操作后，操作人在监护人监护下检查操作质量良好后，监护人应立即在该操作项目左侧打“”，以保证按操作票所列项目顺序进行操作。对尚未操作完的项目严禁打“”。,12,3,）执行操作任务时，必须由监护人携带经审查、模拟预演无误的操作票，按操作票所列顺序依次进行操作，严禁凭印象不带操作票进行操作。,4,）操作时，应由监护人、操作人按经审查、模拟预演无误的操作票所列项目逐项认真进行操作，其他领导人员、工作人员不应干扰操作。如发现操作人员在执行操作中有问题时，领导和工作人员可以向监护人指出，讲明存在的问题和正确做法。具体执行仍由监护人、操作人按操作票顺序进行操作，禁止操作中越过监护人乱指挥。,13,四、,操作不到位及处理不当造成误操作的防范措施,1,）操作过程中，监护人与操作人应认真检查操作是否到位，操作完毕后应对操作过的系统再做一次全面检查。,2,）进行拉开刀闸的操作项目时，当拉开刀闸后应认真检查，检查防止因刀刃自重下落合闸的销子是否栓牢。,3,）出现操作失误时，应沉着冷静，避免因急于恢复而造成人为扩大事故。,14,五、,授令不清或联系不当造成误操作的防范措施,1,）值班调度员发布操作命令的全过程（包括授令方复诵命令）和听取执行命令的报告时，都要录音并做好记录。在发布和和接受操作命令时，双方应互通单位、姓名。使用调度术语。对有双重编号的设备，下达命令和复诵时应使用双重编号。受令人接受命令时，应将操作命令记入运行记录簿中，并按记录复诵核对无误。,15,2,）进行断开断路器操作前，应检查表计指示情况，如表计指示断路器仍通过正常负荷电流，对断开断路器操作项目的目的不清楚时，应向调度汇报搞清操作目的后再进行操作。,3,）使用可靠的通信工具，保证良好的通话质量，避免因听不清楚而造成误操作。,16,六、,人员擅自操作运行中的设备造成误操作,的防范措施,1,）,倒闸操作必须根据调度员或值班负责人的命令由当值运行人员进行。其他检修、试验、施工人员无权进行运用中的高压电气设备的任何操作。工作中如发现问题或工作需要操作设备时，应向当值运行人员提出。由当值运行人员进行操作。,17,2,）非当值运行人员不掌握当时的运行方式情况，因此也无权进行倒闸操作。如认为需要操作时，应向当值值班负责人提出，由当值值班负责人根据情况决定是否进行操作。禁止非当值运行人员擅自操作运行中的设备。,3,）加强现场管理，禁止无关人员进入生产现场，特别是主控室、保护间。,18,七、,闭锁装置功能不全或擅自解除闭锁装置造成误操作,的防范措施,1,）防误闭锁装置应具有完整的五防功能（防误拉、合断路器；防带负荷拉、合隔离开关；防带电挂接地线或合接地刀闸；防带接地线或接地刀闸合闸；防误入带电间隔）。,2,）操作中发生疑问时，应立即停止操作并向值班负责人报告，弄清问题后，再进行操作。不准随意解除闭锁装置。,19,3,）建立完善的防误闭锁装置的使用、解锁、停用管理制度。防误闭锁装置不能随意退出运行，停用时应经本单位总工程师批准；短时解锁操作，应经值长或变电所所长（所长参与操作时应经上一级批准），并应按程序尽快投入运行。,20,八、操作时监护不到位造成误操作 的防范措施,1),倒闸操作必须由两人执行，其中一人对设备较为熟悉者作监护。特别重要和复杂的操作，由熟练的值班员操作，值长或值班负责人监护。,2),倒闸操作时，监护人不得干与操作无关的工作。禁止监护人代操作人操作或两人同时分别进行操作。,3),监护人因故离开工作现场时，操作人应立即停止操作。,21,九、,操作人员不熟悉现场设备及运行规程造成误操作,的防范措施,1),禁止未经考试合格的见习人员执行操作任务。,2),现场设备应标有醒目的双重编号。特别重要的设备或一经操作可能引起严重后果的设备应作出特别的标志。,3,）系统改进或设备变更后应及时组织值班人员进行现场培训，熟悉已变更的系统及其操作方法。在运行规程及系统图册中进行相应的变更或补充。,22,十、,漏退或误投保护连接片造成误操作的防范措施,1),应在现场规程中明确规定保护连接片的作用及其投退的要求。如有变动时，应书面通知有关电气分场、变电所和调度部门，并组织有关人员学习掌握。,2),对于新投产的厂、所和新投入或改进的保护装置，继电保护人员应对现场值班人员进行培训讲课，使其熟悉有关保护装置的作用和运行注意事项。,3),在投入保护连接片前应测量连接片两侧电压是否正常，如有疑问，应及时向继电保护人员询问清楚。,23,十一、典型的几起人员误操作案列,2014,年,01,月,07,日,CS,电气人员对,#4,炉,4-2,送风机油站油泵电机摇测绝缘工作时，误碰,4-2,送风机油站,4-2-2,油泵“分闸”按钮（两开关距离较近），导致,4-2-2,油泵停止运行；,2014,年,04,月,23,日,BH1,机组人员在未认真核对二次操作对话框的确认的情况下就点停了,#1,给水泵，导致,1#,给水泵跳闸；,24,2014,年,05,月,21,日,Z4,电由于机组操作人授令不清误操作而导致,5-1,磨煤机跳闸；,2014,年,07,月,18,日,Z5,电电气运行人员进行,#5,给水泵,5-2,辅助油泵电机停电摇测绝缘工作时误碰,5-1,辅助油泵电机控制回路热继电器按钮，导致,5#,给水泵跳闸；,25,2014,年,12,月,10,日北海一电,“110KV I,母差保护动作”,经解体检查发现,110KVI,母第一间隔气室,#1,发变组,721-1,刀闸三相联动绝缘杆烧糊，,B,、,C,相弧光短路并对外壳放电造成,I,母差保护动作，,#3,、,#4,锅炉灭火。,后台电脑14:34分#1主变高压侧2526-1刀闸有一次合闸操作，对该刀闸气室SF6气体成份进行测量，SO2、H2S明显超标（SO2含量：51.0uL/L，H2S含量：21.0 uL/L）。此外，本次事件还造成胡集电厂一期两台机组因一次风机变频器过流RB动作，其它单位多台机组因主汽压力突升，被迫开排汽泄压。,北海一电母差动作事件,26,原因分析：技术中心调试电气室人员正在,220kV GIS,配电室进行,#1,主变高压侧,2526,开关间隔的调试工作，在模拟试验,2526,开关间隔密度继电器时，在没有找到密度继电器,KD1,接点的情况下，误将编号与其相似的,2526-1,刀闸电机控制回路继电器,KD11,按下，导致,2526-1,刀闸合闸，母线三相短路接地，,220kV,母母差保护动作。,27,邹平四电,4.27,误操作事件,Z4,检修人员摇测,#01,高备变刀闸控制回路绝缘时，在,QF,、,QF1,、,QF2,、,QF3,均合闸的状态下，对,103G,、,133G,、,203G,、,233G,、,303G,、,333G,导线进行摇测绝缘工作（工作时以上二次线均带电），摇测绝缘后对地放电时导致,#01,高备变在检修期间、各地刀在合闸状态时误将,-1G,、,-2G,刀闸合闸，因,-1G,侧刀闸与地刀有机械扇形闭锁，合闸过程中导致电机与刀闸传动部分的轴被扭断，,-1G,刀闸未合闸成功，但,-2G,刀闸合闸成功，导致,110KV,母母线发生短路，母差动作。,28,事故经过：,邹平四电,110KV,母母差保护动作,29,暴露问题：,30,31,32,操作中常见的操作陋习,操作陋习是发生误操作的根源,33,一、操作人和监护人不认真核对设备名称、编号而走错设备位置,34,二、操作人员精神状态不佳，监护人未起到监护的责任,35,三、操作前不到就地检查电机接线情况盲目送电,36,四、,400V,停送电操作时绝缘手套太厚，手指张开，误碰到运行的设备,37,五、电气操作时万用表档位选择错误,38六、用万用表卡测电流时不拔表线,39,七、设备停送电时不戴绝缘手套,40,八、挂接地线时先挂导体端再挂接地端,41,九、带接地刀闸或接地线送电,42,十、验电时越过验电器护环,43,十一、操作时监护人和操作人位置不对,44,十二、操作票跳项或者漏项操作,45,十三、操作票操作任务写错涂改,46,十四、不戴绝缘手套拆挂接地线,47,十五、验电时不检查验电器是否完好,48,电气操作是很严肃的事情，操作过程中必须严格执行监护复诵制度，做到操作前,三对照,，操作中坚持,三禁止,，操作后坚持复查。整个操作要贯彻,五不干,。愿我们共同努力将电气防误操作贯彻执行到底。,结束语,49,三对照：,对照操作任务、运行方式，由操作人填写操作票；,对照,“,电气模拟图,”,审查操作票并预演；,对照设备编号无误后再操作。,再对照一遍,50,三禁止：,禁止操作人、监护人一齐动手操作，失去监护；,禁止有疑问盲目操作；,禁止边操作边做与其无关的工作（或聊天、玩手机等），分散精力。,51,五不干：,操作任务不清不干；,应有操作票而无操作票时不干；,操作票不合格不干；,应有监护而无监护人不干；,设备编号不清不干。,这样可以干吗？,52,谢谢观看,53,
