国家开放大学电大《可编程控制器应用》机考2套真题题库及答案

题库一
试卷总分：100 答题时间：60分钟
客观题
一、单项选择题（共10题，共30分）
1. 把可编程序控制器系统和（）系统各自的优势结合起来，可形成一种新型的分布式计算机控制系统。
A继电器控制
B集散控制
C工业计算机控制
D嵌入式
2. 根据I/O点数分类，I/O点数为2052的PLC属于（）。
A大型PLC
B中型PLC
C小型PLC
D微型PLC
3. （）将输入端不同电压或电流信号转换成微处理器所能接收的电平信号。
A CPU
B导轨
C电源模板
D输入模板
4. PLC工作过程中，（）是按照顺序将所有信号读入到寄存输入状态的输入映像区中存储。
A输入采样阶段
B程序执行阶段
C网络通信
D输出刷新阶段

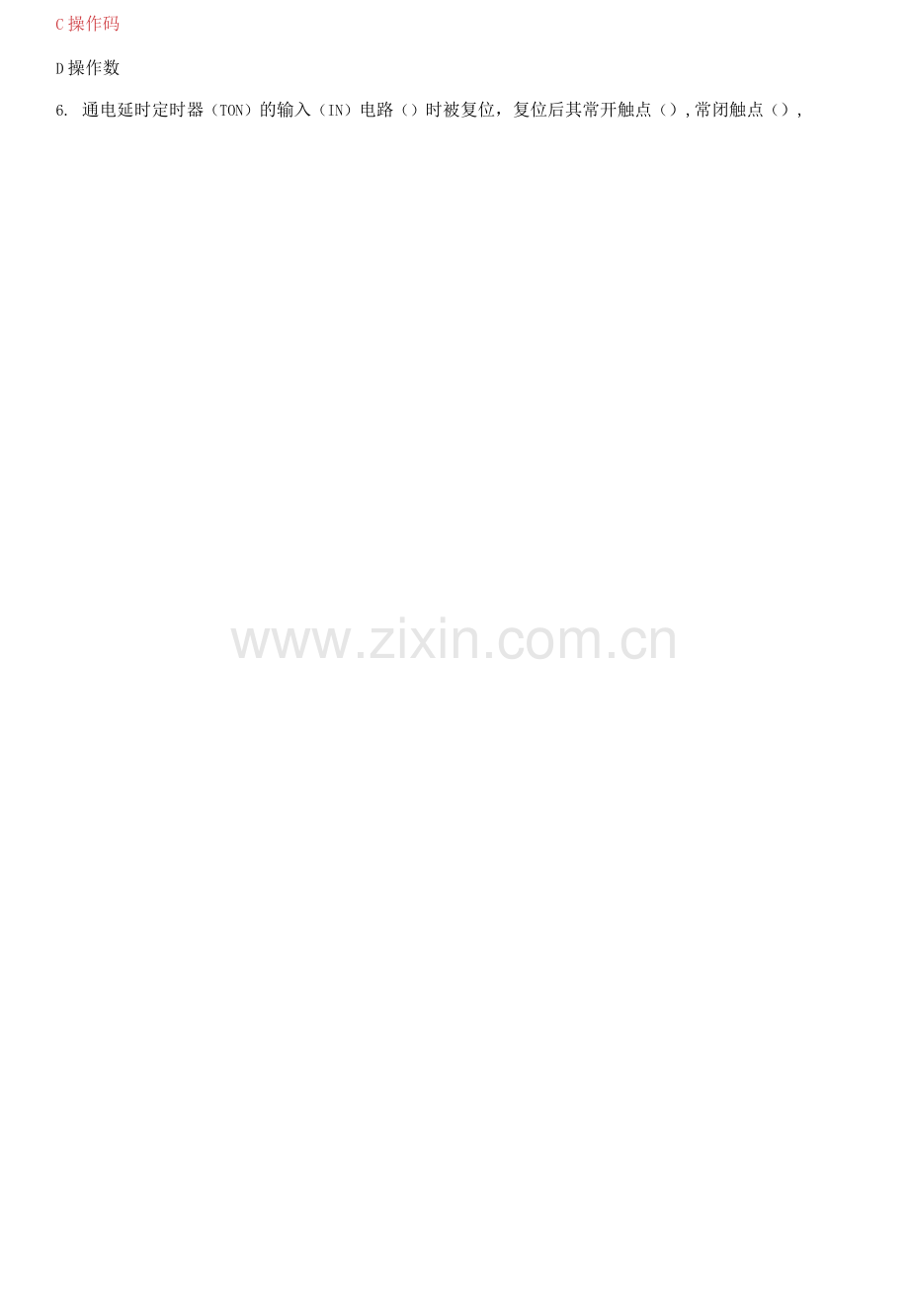

5. PLC的语句指令中，（）定义要执行的功能，即告诉CPU该做什么。
A标识符
B参数
C操作码
D操作数
6. 通电延时定时器（TON）的输入（IN）电路（）时被复位，复位后其常开触点（）,常闭触点（）,
当前值等于Oo
A断开、接通、断开
B断开、断开、接通
C接通、断开、断开
D接通、接通、断开
7. 输入继电器是S7-200 PLC接受外部输入的开关信号的窗口，下而对其描述不正确的是（）o
A输入继电器的文字符号是I
B输入继电器的触点可以无限制使用
C输入继电器的状态仅取决于用户程序的控制
D输入继电器没有线圈但有触点
8. S7-200 PLC定时器指令中，T36的定时精度为0. 01s,如果设定值为100,则其定时时间为（）。

C 0. Is
D Is
9. 指出下列正确的指令。（）

B CTD C300,2
C TOF T300,6

10. 对以下程序段分析正确的是（ ）o
A如果M0. 1的状态设置为“0”，M0. 0的状态恒为“0”。
B如果M0. 1的状态设置为“1", M0. 0的状态恒为“0”。
的状态恒为“0”。
的状态恒为“1”。
二、判断题（共10题，共30分）
1. PLC的输入和输出量有开关量和模拟量两种。开关量1/0用最大1/0点数表示，模拟量I/O点数用最 大I/O通道数表示。（）
T V
F X
2. PLC程序由操作系统和用户程序两部分组成，其中操作系统由PLC的生产厂家提供，用户程序需要用 户为完成特定控制任务自行编写。（）
F
3. PLC控制系统的可靠性一定比工控机应用系统的可靠性差。（）
T V
F X
4. PLC具有模数转换和数模转换功能，完成对逻辑量的控制与调节。（）
T V
F X
5. PLC按顺序对程序扫描，即从下到上，从右到左的扫描每条指令，最后将程序执行的结果写入寄存执 行结果的输出映像区中保存。（）
T V
F X
6. PLC的扫描周期仅取决于CPU模板的运算速度。（）
T V
F X
7. 一般PLC均配置I/O电平转换，输出电平转换是用来将微处理器控制的低电平信号转换为控制设备 所需的电压或电流信号。（）
T V
F X
8. 对应的梯形图、指令表和逻辑功能块三种编程语言，它们的表达形式不同，表示的内容也不同。（）
T V
F X
9. PLC配置有较强的监控功能，能记忆某些异常情况，或当发生异常情况时自动中止运行。（）
T V
F X
10. PR0FIBUS-DP是一种为速度而优化的协议，它是为了在PLC （DP主站）和分布式I/O （DP从站）之 间的通信而特别设计的。（）
T V
F X
二、根据梯形图选出指令题（共1题，共20分）
1.
以上梯形图所对应的语句表指令如下:
1
10. 0
AN
10. 1
二

2
T5
—
MO. 1
AN
MO. 1
—
Q0. 1
3

A

二

LDN

4

—
Q0. 7

(1) .补充以上程序，其中标注1处应该选择()
A LD
B AN
C A
D =
(2) .补充以上程序，其中标注2处应该选择()
A =
B AN
C A
D LD
(3) .补充以上程序，其中标注3处应该选择()
A LD
B AN
C A
D LDN
(4) .补充以上程序，其中标注4处应该选择()
A LD
B AN
D 0
三、设计题(共1题，共20分)
1.
一台三相异步电动机正反转控制：当按下正向启动按钮SB1,电动机正转；当按下反向启动按钮SB2, 电动机反转；停机时按下停机按钮SB3。过载时，热继电器KR动作，电动机停止。按照上述工作要求, 完善电动机控制的I/O分配表，并选出正确的梯形图。
电动机控制的I/O分配表如下：
电动机正反转控制电路I / 0分配表
电气符号
I/O地址 功能说明
SB1
10.2 正向启动按钮，常开按钮
SB2
1 反向启动按钮，常开按钮
SB3
10. 0 停止按钮，常闭按钮
2
10.1 热保护，常闭开关
KM1
Q0.0 正向运行接触器线圈
3
Q0.1 反向运行接触器线圈

(1) .在以上电动机正反转控制的I/O分配表中，标注1处，即反向启动按钮SB2所配备的地址可以为
( )

B Q0. 1
C MO. 1
D AO. 2
(2) .在以上电动机正反转控制的I/O分配表中，标注2处，即具有热保护功能、地址为处所对
应的电气符号为( )
A NOT
B KR
C 0
D LA
(3) .在以上电动机正反转控制的I/O分配表中，标注3处，即反向运行接触器线圈、地址为处
所对应的电气符号可以为( )
A 10. 1
B KR
C QO. 1
D KM2
（4）.符合该控制流程的梯形图为（ ）
A B C D
题库二
试卷总分：100 答题时间：60分钟
客观题
一、单项选择题（共10题，共30分）
1. 把可编程序控制器系统和（）系统各自的优势结合起来，可形成一种新型的分布式计算机控制系统。
A继电器控制
B集散控制
C工业计算机控制
D嵌入式
2. 按照（）来分类，PLC可分为低档PLC、中档PLC和高档PLCo
A I/O点数
B结构形式
C PLC的功能
D PLC的体积
3. PLC的计数器是（）。
A硬件实现的计数继电器
B 一种输入模块
C 一种定时时钟继电器
D软件实现的计数单元
4. PLCI作过程中，（）是按照顺序将所有信号读入到寄存输入状态的输入映像区中存储。
A输入采样阶段
B程序执行阶段
C网络通信
D输出刷新阶段
5. 一条语句由一个操作码和一个操作数组成，操作数由（）和参数组成。
A标识符
B参数
C操作码
D操作数
6. S7-200有三种普通计数器，其中（）具有加计数和减计数两个输入端，通过获取对应计数输入信号 的上升沿，进行加法、减法计数。
A加计数器（CTU）
B减计数器（CTD）
C可逆计数器（CTUD）
7. 输入继电器是PLC接受外部输入的开关信号的窗口，下面对其描述正确的是（）o
A输入继电器有线圈和触点
B输入继电器触点可以无限制使用
C输入继电器的状态仅取决于用户程序的控制
D输入继电器只有常开触点
8. S7-200 PLC定时器指令中，T36的定时精度为0. 01s,如果设定值为100,则其定时时间为（）。

C 0. Is
D Is
9. S7-200 PLC的编程指令中，用于驱动线圈的指令是：（）o
A LD
B AND
C OR
D =
10. 对以卜程序段分析正确的是（ ）o
A如果MO. 1的状态设置为“0”，MO. 0的状态恒为“0”。
B如果MO. 1的状态设置为“1", M0. 0的状态恒为“0”。
的状态恒为“0”。
的状态恒为“1”。
二、判断题（共10题，共30分）
1. PLC的输入和输出量有开关量和模拟量两种。开关量I/O用最大I/O点数表示，模拟量I/O点数用最 大I/O通道数表示。（）
T V
2. PLC程序由操作系统和用户程序两部分组成，其中操作系统由PLC的生产厂家提供，用户程序需要用 户为完成特定控制任务自行编写。（）
T V
F X
3. PLC控制系统的可靠性一定比工控机应用系统的可靠性差。（）
T V
F X
4. PLC具有模数转换和数模转换功能，完成对逻辑量的控制与调节。（）
T V
F X
5. PLC按顺序对程序扫描，即从上到下，从左到右的扫描每条指令，最后将程序执行的结果写入寄存执 行结果的输出映像区中保存。（）
T V
F X
6. PLC的扫描周期仅取决于程序的长度。（）
T V
F X
7. 一般PLC均配置I/O电平转换，输出电压转换是用来将输入端不同电压或电流信号转换成微处理器 所能接收的低电平信号。（）
T V
F X
8. PLC程序的梯形图和功能块图都可以转换为语句表。（）
T V
F X
9. 在S7-300中，定时器区为512Byte,最多允许使用256个定时器。（）
T V
F X
10. 全局数据（GD）通信方式以MPI分支网为基础，是为循环的传送少量数据而设计的。（）
T V
F X
二、根据梯形图选出指令题（共1题，共20分）
1

AN
10. 1
—

2
T5
—
M0.
AN
M0.
—
Q0. 1
3

A

—
Q0. 6
LDN

4

Q0. 7

(1).
1
1

以上梯形图所对应的语句表指令如下:
A
LD
B
AN
C
A
D
—
(2)
・补充以上程序，其中标注2处应该选择（）
A
二
B
AN
C
A
D
LD
(3)
・补充以上程序，其中标注3处应该选择（）
A
LD
B
AN
C
A
D
LDN
(4)
.补充以上程序，其中标注4处应该选择（）
A
LD
补充以上程序,
其中标注1处应该选择（）
B AN

c =
D 0
三、设计题(共1题，共20分)
1.
一台三相异步电动机正反转控制：当按下正向启动按钮SB1,电动机正转；当按下反向启动按钮SB2, 电动机反转；停机时按下停机按钮SB3。过载时，热继电器KR动作，电动机停止。按照上述工作要求, 完善电动机控制的I/O分配表，并选出正确的梯形图。
电动机控制的I/O分配表如下：
电动机正反转控制电路I / 0分配表
电气符号
I/O地址
功能说明
SB1

正向启动按钮，常开按钮
SB2
1
反向启动按钮，常开按钮
SB3
10. 0
停止按钮，常闭按钮
2
10. 1
热保护，常闭开关
KM1
Q0. 0
正向运行接触器线圈
3
Q0. 1
反向运行接触器线圈

(1) .在以上电动机正反转控制的I/O分配表中，标注1处，即反向启动按钮SB2所配备的地址可以为
( )

B Q0. 1
C MO. 1
D AO. 2
(2) .在以上电动机正反转控制的I/O分配表中，标注2处，即具有热保护功能、地址为处所对
应的电气符号为( )A NOT
B KR
C 0
D LA
(3) .在以上电动机正反转控制的I/O分配表中，标注3处，即反向运行接触器线圈、地址为处
所对应的电气符号可以为( )
A 10. 1
B KR
D KM2
(4) .符合该控制流程的梯形图为( )
A B C D
