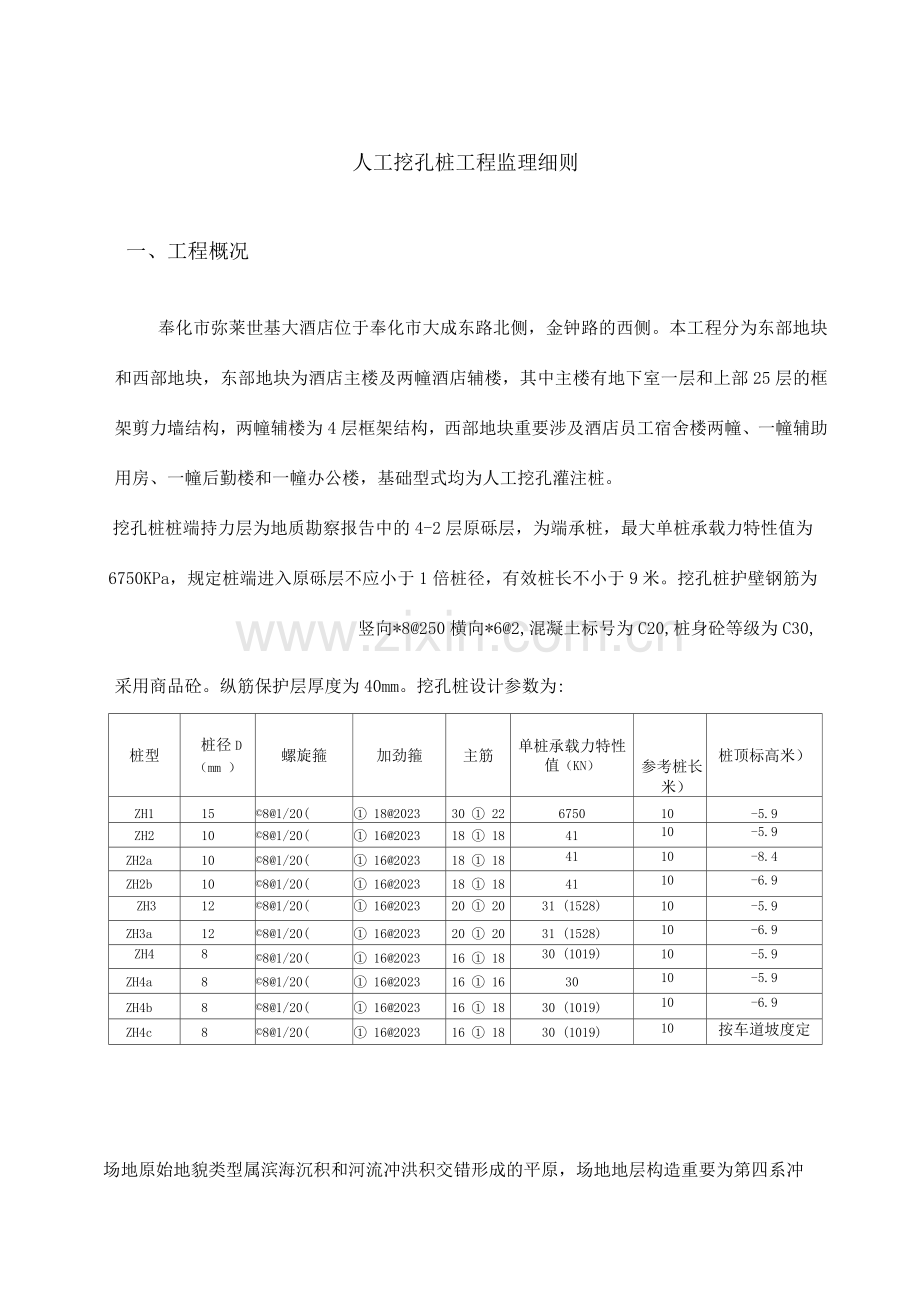

人工挖孔桩工程监理细则
一、工程概况
奉化市弥莱世基大酒店位于奉化市大成东路北侧，金钟路的西侧。本工程分为东部地块和西部地块，东部地块为酒店主楼及两幢酒店辅楼，其中主楼有地下室一层和上部25层的框架剪力墙结构，两幢辅楼为4层框架结构，西部地块重要涉及酒店员工宿舍楼两幢、一幢辅助用房、一幢后勤楼和一幢办公楼，基础型式均为人工挖孔灌注桩。
挖孔桩桩端持力层为地质勘察报告中的4-2层原砾层，为端承桩，最大单桩承载力特性值为6750KPa，规定桩端进入原砾层不应小于1倍桩径，有效桩长不小于9米。挖孔桩护壁钢筋为竖向*8@250横向*6@2,混凝土标号为C20,桩身砼等级为C30,
采用商品砼。纵筋保护层厚度为40mm。挖孔桩设计参数为:
桩型
桩径D
（mm ）
螺旋箍
加劲箍
主筋
单桩承载力特性值（KN）
参考桩长
米）
桩顶标高米）
ZH1
15
©8@1/20(
① 18@2023
30 ① 22
6750
10
-5.9
ZH2
10
©8@1/20(
① 16@2023
18 ① 18
41
10
-5.9
ZH2a
10
©8@1/20(
① 16@2023
18 ① 18
41
10
-8.4
ZH2b
10
©8@1/20(
① 16@2023
18 ① 18
41
10
-6.9
ZH3
12
©8@1/20(
① 16@2023
20 ① 20
31 (1528)
10
-5.9
ZH3a
12
©8@1/20(
① 16@2023
20 ① 20
31 (1528)
10
-6.9
ZH4
8
©8@1/20(
① 16@2023
16 ① 18
30 (1019)
10
-5.9
ZH4a
8
©8@1/20(
① 16@2023
16 ① 16
30
10
-5.9
ZH4b
8
©8@1/20(
① 16@2023
16 ① 18
30 (1019)
10
-6.9
ZH4c
8
©8@1/20(
① 16@2023
16 ① 18
30 (1019)
10
按车道坡度定

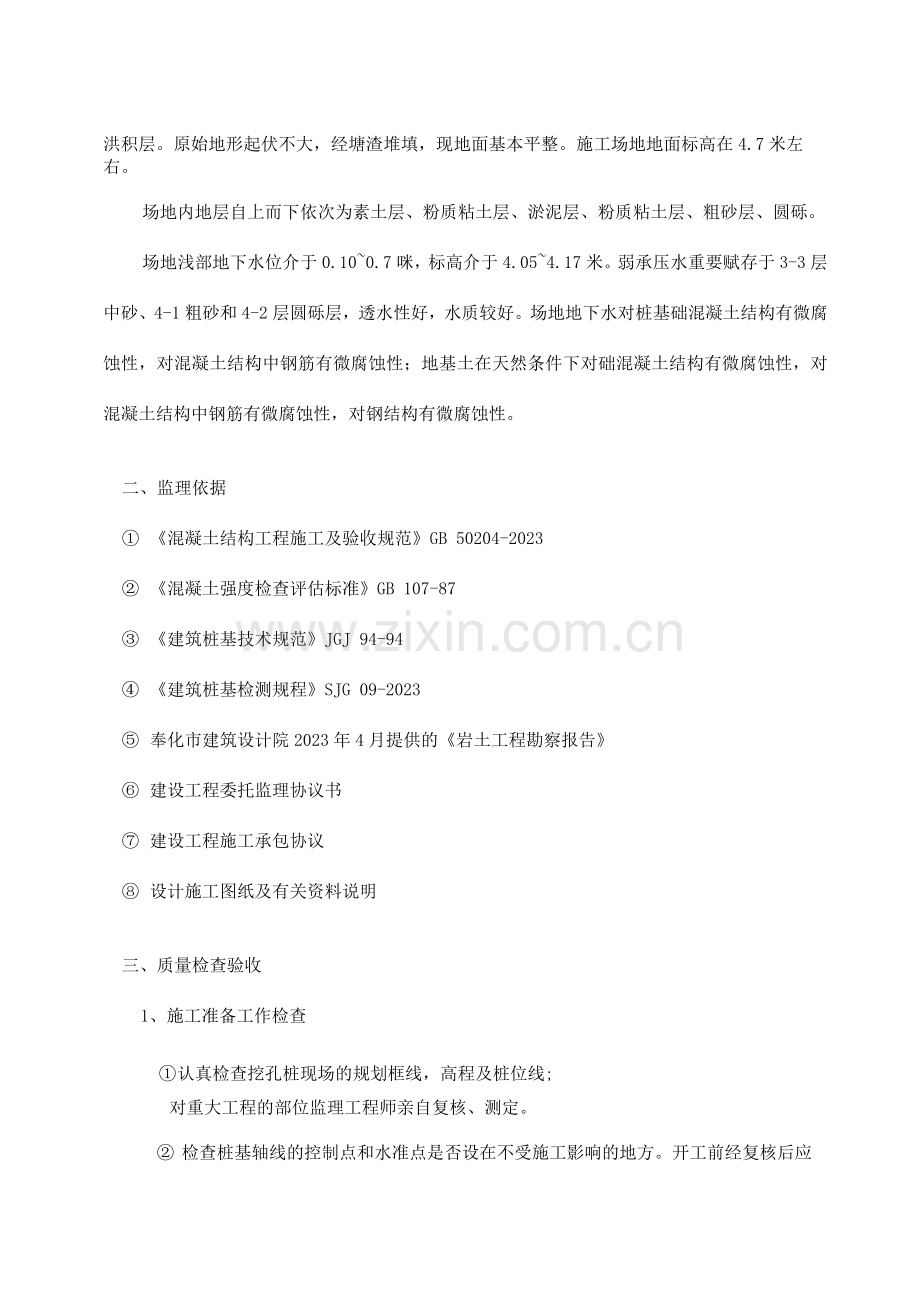

场地原始地貌类型属滨海沉积和河流冲洪积交错形成的平原，场地地层构造重要为第四系冲洪积层。原始地形起伏不大，经塘渣堆填，现地面基本平整。施工场地地面标高在4.7米左右。
场地内地层自上而下依次为素土层、粉质粘土层、淤泥层、粉质粘土层、粗砂层、圆砾。
场地浅部地下水位介于0.10~0.7咪，标高介于4.05~4.17米。弱承压水重要赋存于3-3层中砂、4-1粗砂和4-2层圆砾层，透水性好，水质较好。场地地下水对桩基础混凝土结构有微腐蚀性，对混凝土结构中钢筋有微腐蚀性；地基土在天然条件下对础混凝土结构有微腐蚀性，对混凝土结构中钢筋有微腐蚀性，对钢结构有微腐蚀性。
二、监理依据
① 《混凝土结构工程施工及验收规范》GB 50204-2023
② 《混凝土强度检查评估标准》GB 107-87
③ 《建筑桩基技术规范》JGJ 94-94
④ 《建筑桩基检测规程》SJG 09-2023
⑤ 奉化市建筑设计院2023年4月提供的《岩土工程勘察报告》
⑥ 建设工程委托监理协议书
⑦ 建设工程施工承包协议
⑧ 设计施工图纸及有关资料说明
三、质量检查验收
1、施工准备工作检查
① 认真检查挖孔桩现场的规划框线，高程及桩位线;
对重大工程的部位监理工程师亲自复核、测定。
② 检查桩基轴线的控制点和水准点是否设在不受施工影响的地方。开工前经复核后应妥善保护，施工中应经常复测。
③ 检查使用机具（铁架、卷杨机或电动葫芦、滑轮组、钢丝绳、风镐、砼搅拌机、吊桶、溜槽、振捣器、组合钢模、安全活动盖板、低压防水照明灯、通风及供氧设备、高杨程水泵等）是否应性能完好并合用。
2、施工过程中检查
① 检查井圈中心线与设计轴线的偏差不得大于20mm ；
② 检查井圈顶面是否比场地高出150〜2mm，壁厚比下面井壁厚度是否增长
1 〜150mm,
③ 检查护壁厚度、拉结钢筋、配筋、混凝土强度均应符合设计规定；
检查护壁搭接长度是否符合规定
④ 每节护壁均应在当天连续施工完毕；护壁混凝土必须保证密实，根据土层渗水情况使用速凝剂.
⑤ 护壁模板的拆除宜在24h之后进行。
⑥ 发现护壁有蜂窝、漏水现象时，应及时督促解决补强以防导致事故；
⑦ 检查同一水平面上的井圈任意直径的级差是否符合规定
⑧ 对挖孔桩的垂直度和直径应每段检查发现偏差随时纠正，保证位置准确；
⑨ 挖至设计标高时，检查孔底是否有结水，终孔后是否清理好护壁上的淤泥和孔底残渣、积水
四、质量通病要点
1、护壁混凝土坍塌或开裂
2、护壁接缝处渗水严重
3、孔壁坍方
4、底部管涌或隆起
五、质量管理措施
（一）、孔桩工程质量预控要点
1、认真研究图纸，搞清设计规定，做到心中有数。
2、审核施工单位提交的施工技术方案，施工单位必须制订切实可行的质量安全保
证措施；
3、检查原材料的出厂合格证、质保书及实验报告，做好原材料的见证送检，对不
合格的原材料立即清理出现场。
（二）、挖孔桩施工过程中质量控制
1、挖孔时加强检查，保证设计壁厚；地面如有超载应予去除
2、严格按配合比施工；插捣充足，使混凝土密实
3、减少对周边土体的扰动，防止土块掉入混凝土内
4、监督浇注时加强抽水，避免渗水将水泥浆带走。
5、加强引水。
6、减小护壁开挖高度，及时浇注护壁混凝土，必要时用钢护筒.
7、当孔内外地下水位差较大，孔底部土质浇较差，尽量采用孔外降水或注浆加
固。
（三）、检查验收质量控制要点
1、钢筋笼制作、安装除符合设计规定外，尚应符合下列规定:
①钢筋笼的制作允许偏差如下表
项次
项目
允许偏差（mm ）
1
主筋间距
± 10
2
箍筋间距或螺旋筋螺距
±20
3
钢筋笼直径
± 10
4
钢筋笼长度
±50
② 主筋净距必须大于砼粗骨料粒径3倍以上；
③ 加劲箍宜设在主筋外侧，主筋一般不设弯钩，根据施工工序规定所设弯钩不得向
内圆伸露，以免妨碍导管工作；
④ 钢筋笼的内径应比导管接头处外径大10mm以上；
⑤ 搬运和吊装时，应防止变形，安放要对准孔位，避免碰撞孔壁，就位后应立即固定；
⑥ 钢筋笼主筋的保护层允许偏差如下：
水下浇注砼桩±20mm
非水下浇注砼桩±10mm
2、粗骨料可选用卵石或碎石，其最大粒径对于沉管灌注桩不宜大于50mm，并不得
大于钢筋间最小净距的1/3；对于素砼桩，不得大于桩径的1/4,并不宜大于70mm ；
3、成孔质量合格后应尽快浇注砼。桩身砼必须留置试块，每浇注50m 3必须有1
组试块，小于50 m3的桩，每根必须有1组试块；
4、注桩的桩位偏差必须符合下表的规定，桩顶标高至少要比设计标高高出0.5m，
桩底清孔质量按不同的成桩工艺有不同的规定，应按相关规定执行。
序号
成孔方法
桩径允许偏差
（mm ）
垂直度允许偏差
（% ）
桩位允许偏差（mm ）
1〜3根、单排桩基垂直于中心线方向和群桩基础的边桩
条形桩基沿中心线方向和群桩基础的中间桩
1
人工挖孔桩
砼护壁
+ 50
<0.5
50
150
钢套管护壁
+ 50
<1
1
2

5、质量检查标准

项
序
检查项目
允许偏差或允许值
检查方法
单位
数值
主控项目
1
桩位
见上表
开挖前验线，开挖后量桩中心
2
孔深
mm
+3
只深不浅，用重锤测嵌岩桩应保证进入设计规定的嵌岩深度
3
桩体质量检查
按基桩检测技术规范。如钻芯取样，大直径嵌岩桩应钻至桩尖下50cm
按基桩检测技术规范
4
混凝土强度
设计规定
试件报告或钻芯取样送检
5
承载力
按基桩检测技术规范
按基桩检测技术规范
一
般
项目
1
垂直度
见上表
吊垂球
2
桩径
见上表
井径仪或超声波检测，干法时用钢尺量，人工挖孔桩不涉及内衬厚度
3
砼坍落度
mm
70〜1
坍落度仪
4
钢筋笼安装深度
mm
士 1
用钢尺量
5
砼充盈系数
〉1
检查每根桩的实际灌注量
6
桩顶标高
mm
+30
水准仪，需扣除桩顶浮浆层及劣质桩体

六、强制性条文要点
《地基基础工程施工质量验收规范》（GB50202-2023）
第5.1.条：灌注桩的桩位偏差必须符合表5.1.4的规定（见上表），桩顶标高至少要比设计标高高出0.5m，桩底清孔质量按不同的成桩工艺有不同的规定，应按本章的各节规定执行。每浇注50m3必须有1组试件，小于50m3的桩，每根桩必须有1组试件。
七、工程形成的资料
1、施工组织设计（方案）报审表
2、工程材料/购配件/设备报审表
3、工程基线复核表
4、号挖孔桩成孔检查记录
5、挖孔桩钢筋笼安装隐蔽验收登记表
6、人工挖孔灌注桩施工资料汇总表
八、人工挖孔桩工艺流程：
场地平整
I
放线定桩位
I
第一节桩孔挖土|
护壁钢筋绑扎
支模、浇筑第一节护壁混凝土
在护壁上二次投测标高及桩位十字轴线
安装活动井盖、垂直运送设备、排水、通风照明设施
下一节桩孔施工
校核桩孔直径及垂直度
护壁钢筋绑扎
浇筑护壁混凝土
开挖扩底部分
终孔验收
吊放基坑底以下整桩段的钢筋笼J基坑底以下整桩段钢筋制作
放砼导管
浇筑桩身砼（随浇随振）
