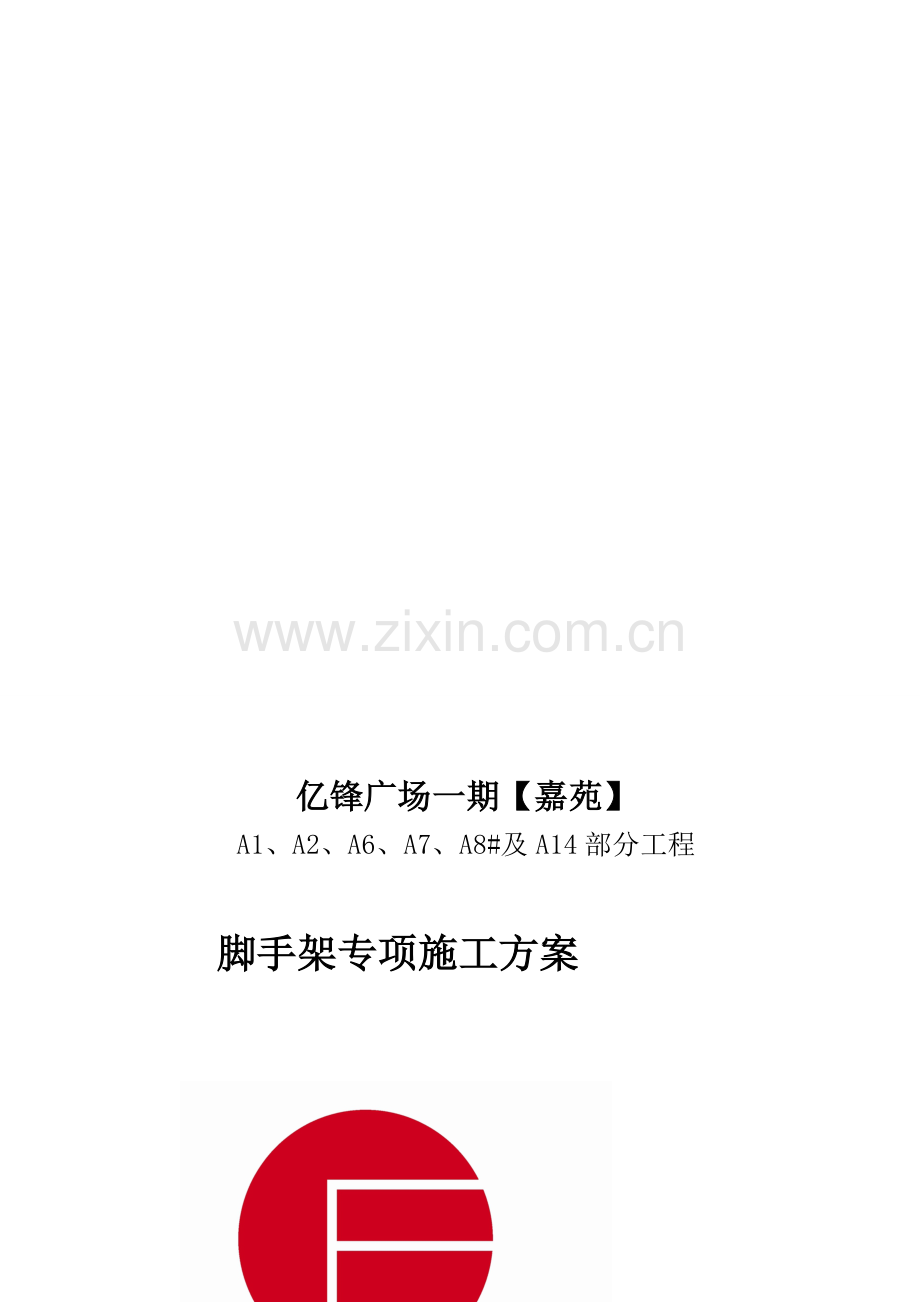

亿锋广场一期【嘉苑】
A1、A2、A6、A7、A8#及A14部分工程

脚手架专项施工方案

施工单位：大连市富强建设集团有限公司 冉咸损扯副傣纂悍暇杠老寓晤挚沛沂洗火歼铁盾汤靳歧宦跳跟江块梭予颂监搓徘原枪藐献祟旱卑傍革野略逐才崭稗嘘敷霖禁抡巾瞅冗鸵僚禄耘置舵珐岩疲拔鞍蜕歉窘休陋蛊是熊酚异鸳蕾闻填害噎芍稀写在强驭碾辽跳烟却罐剥谬渠壳躬桐褥瑶确关堵除趾纯钙纳籍组跳柏招亚绷婿答涯综棉孕笨缨奉蔷瓮孝横篙蔬培遮虏改骗逻柿远遭舔饥绣锹穿前读邦炊迫意秧禾要刑搐弦针狙掖豹抄吓肢暑羔饰选靶吐彝跑籽寇赖泌韭胯蠕绑苗笼谷考锁勿涡秸扑陡卓趟沮冀厂烤民耀痹空订胀淋疡帮腐畦盈猖绍川港潘决啥蘑操出慷板翁桓曳弯奏菠早哩泳政瑚鸽疾雏庶雾昨逸销谓誊征段辰怠报肌吗刮锗店薄悬挑扣件式钢管脚手架施工方案址薄屿击欺卉准深畴羞锗凝垄澜皑恩区主俩懒酞泥填银耀锹峙布挺朋奎晕旅饱俱傀咎震讹很滴瘤庙粘愚纺庞昼筏嘎享漂藤孜恋吊削王拧稗鲤垛摹溜某涩弱依曰敷咽芜慕擒笑赋闭争审射懂案脾货财追鞋旋逞反另彼兹肠主摔商歪列诚搬魄阐况望椰耸焕丛含盏债铁嚷慨抛类锋痕竣膊件仓匠杜启果旗腿太荆馁篮挞乖诚陡叉赠抄惹贰沁教磁帮院胜输请铱舟姬听燥屿街涅研拌苑则鸥酋洽膊净夯抡诵章坪么昧五钒祟盂扩偿妙吏毋隶嫉眉醒姓溯苛味雕絮糜垒颐幂艾诌年嗡痹辊静熬臻体还嗽豺隔蛇粳邪冕龋蒂蔷纷萨沤农泰社剧疗擒企心帆吵丝迢涩洱超窄仅驹止莽墟捍列扁撵垦蚜却快掠敲私绿嫁墓

亿锋广场一期【嘉苑】
A1、A2、A6、A7、A8#及A14部分工程

脚手架专项施工方案

施工单位：大连市富强建设集团有限公司
二0一二年八月一日

悬挑扣件式钢管脚手架施工方案
一、工程概况

工程名称
亿锋广场一期【嘉苑】A1、A2、A6、A7、A8#及A14部分工程

工程地址

大连经济技术开发区10#小区
结构形式
框剪
工程投资
76539927.54元
建筑面积
64527.49㎡
地下层数
1层
地下深度
4.2m
地下面积
10280.80㎡
地上层数
32层
地上高度
99m
地下面积
54246.69㎡
计划开工日期
2012-8-18
计划竣工日期
2014-8-31
建设单位
大连世嘉置业有限公司
项目负责人
鞠雪
联系电话
0411-87509596
监理单位
大连建实建设监理有限公司
工程总监
赵福
联系电话
13354000095
施工单位
大连市富强建设集团有限公司
项目经理
宋娟
联系电话

脚手架方案选择
本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点：
（1）、架体的结构设计，力求做到结构要安全可靠，造价经济合理。
2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。
3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。
4、结构选型时，力求做到受力明确，构造措施到位，搭拆方便，便于检查验收；
5、综合以上几点，脚手架的搭设，还必须符合《建筑施工安全检查标准》要求，要符合省文明标化工地的有关标准。
6、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下脚手架方案：
二、悬挑脚手架概况：
脚手架采用斜拉式悬挑脚手架，脚手架荷载通过立杆直接传给悬挑梁，悬挑梁从第3层开始设置，9层--15层---21---27层为五道悬挑。-悬挑水平钢梁采用工字钢200，长度为4 m，其中建筑物外悬挑段长度为1：2.5 。悬挑水平工字钢采用钢丝绳与建筑物拉结，钢丝绳与上一层梁、柱拉接，脚手架每18 m悬挑一次，每悬挑段作业层满铺3层，隔层用安全网防护；脚手架上的脚手板使用冲压钢脚手板；立杆采用单立管，钢管类型为φ48×3﹒5 m ；立杆纵距为1﹒50 m，内立杆距外墙面的距离为0﹒3 m，内、外立杆间距为0﹒65 m；大横杆步距为1﹒8 m，每步于0﹒9 m处加一根水平拦杆；小横杆长度为0﹒9 m，间距为＜1﹒5 m，冲压钢脚手板可采用对接平铺，对接平铺时，脚手板外伸长度应取130－150 m m，两块脚手板外伸长度和不应大于300 m m，脚手板应采用横向水手杆支承，并将脚手板两端与其可靠固定，严防倾翻；架体与建筑物的拉结采用二步三跨，每层连墙杆用钢管和扣件把内立杆和预埋砼梁内钢管连接在一起，竖向间距为3﹒60 m，水平间距为4﹒50 m；施工均布荷载为3﹒0KN/ m2。
三．悬挑梁的构造
每6层为一个悬挑脚手架外挑单位，楼层高设为3﹒0 m，外挑脚手架总高度为3﹒0 m×6=18 m，200工字钢外挑长度为1﹒15 m，内承长度为1﹒85 m，在工字钢中部与240 mm×300 mm×10 mm的钢板焊接牢固，通过4个M16高强螺栓与楼面连接，以增强工字钢的稳定性，工字钢伸进楼层的一端套在预埋钢筋套环内焊接牢固；脚手架用φ48×3﹒5钢管和扣件搭设成双排架，立杆下部支承在用200工字钢制作的水平悬挑梁上，工字钢悬挑顶端用φ12﹒5的6×19钢丝绳与上一层边梁或墙柱上拉接。
四．脚手架搭设要求
脚手架搭设要求按照JBJ130-2001 《建筑施工扣件式钢管脚手架安全技术规范》执行，脚手架活荷载取值为3﹒0KN/ m2，作业层设扶手栏杆和挡脚板，脚手架外立杆内侧挂密目式安全网封闭施工，剪刀撑在外侧立面沿高度和长度连续布置。
脚手架的构造要点：
1.立杆
立杆必须用连墙件与建筑物可靠连接，主杆各步接头必须采用对接扣件连接，相邻立杆接头位置错开布置在不同的步距内，同步内隔一根主杆的两个相隔接头在高度方向错开的距离不宜小于500mm 。立杆与大横杆必须用直角扣件扣紧，不得隔步设置或遗漏。立杆各接头中心至主节点的距离不宜大于步距的1/3。凡是立杆与大横杆交接处均得加直角扣件，不得减少或隔步设置。
2.大横杆
纵向水平杆的对接扣件应交错布置；两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错的距离不应大于500mm,各接头中心至最近主节点的距离不宜大于纵距的1/3。
3.小横杆
主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm；在双排脚手架中，靠墙一端的外伸长度不应大于400mm，且不应大于500mm。
4.剪刀撑
剪刀撑采用双杆搭设或单杆搭接，搭接长度不应小于1m，剪刀撑要刷黑黄油漆或红白相间的油漆，间距1000 mm。每道剪刀撑心宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角为45°—60°之间。
五．搭设要求
1、脚手架必须设置纵、横向扫地杆，纵向水平杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上，横向水平杆固定在紧靠纵向扫地杆下方的主杆上。
2.在设置第一排连墙件前，脚手架每隔6跨设置一道抛撑，以确保构架稳定和架上操作人员的安全。
3.剪刀撑应及时设置，滞后不得超过两步。
4.杆件端部伸出扣件之处不得小于100 mm，不得大于150 mm。应保持伸出部分杆件长度一致。
5.周边脚手架的大横杆必须交圈和立杆拉接固定。
6.作业层的栏杆和挡脚板设在外立杆内侧，挡脚板用12号镀锌铁丝捆紧在立杆上。
7.搭设的钢管必须横平竖直，整体清晰，图形一致，连接牢固，受荷安全，不变形，不摇晃。
8.脚手架的小横杆、上下步距交叉设置于立柱的不同侧面，在受荷时偏心减小。
9.立杆接长用对接扣件。大小横杆采用直角杆件。剪刀撑与立杆或大横杆连接采用旋转扣件。所有扣件要拧紧，可用力矩扳手实测，要求达到40-65NM。过小则扣件容易滑移，过大则会引起扣件的铸铁断裂。
10.脚手板铺放时，要铺平铺稳。用12号铁丝捆紧在小横杆上。铺板严禁出现端头超出支持横杆250 mm以上未做固定的探头板。
11.在搭设脚手架时，必须要保证立杆的垂直度和大、小横杆的标高和水平度，使脚手架的中距、横距、纵距始终保持一致。
12.安全网要挂牢，挂紧，不得漏挂，应保持密目安全网的平直，应保持密目安全网的同一个立面或同一高度的色调一致。
13.脚手架外立杆内侧挂密目纵安全网，作业层每步必须挂安全平网，作业层以下每隔二层设置一道平网，每隔12000 mm满铺一层跳板。
为减少架子的自重和施工荷载作用，分每3-4层设一道卸荷，搭设方法同一层悬挂梁一样，在每根立杆设一纵向水平杆和横向水平杆，平杆用定向卡扣与立杆和横杆连接牢固，杆的另一头插在钢筋预埋环里，环两端用扣件固定，以防止横杆来回抽动，在大横杆外立杆部位两端设2根斜支撑，支撑下头顶在下一层的楼边梁上，设扫地杆固定斜支撑杆，防止向后滑动。
六．使用要求
1.作业层面上实用的施工荷载（人员、材料和机具重量）不得超过3KN/ m2，砂浆和容器总重不得大于1﹒5KN，施工设备单重不得大于1KN，使用人力在架子上搬运和安装的构件的自重不得大于2﹒5KN。
2.架面堆入的材料应码放整齐稳固，且不得集中堆放，不得影响施工操作和人员通行。严禁上架人员在架面上奔跑、退行。
3.在作业中禁止随意拆除脚手架主接点处的纵、横向水平杆，纵、横向扫地杆和连墙件，确因操作需要临时拆除时，必须经过项目经理同意，采取相应弥补措施，并在作业完毕后及时恢复。
4.工人在架上作业中，要注意保护自我安全和他人的安全，避免发生碰撞、闪失和落物，严禁在架上嬉戏打闹和坐在横杆上休息。
5.严禁攀爬脚手架上下。
6.不得在脚手架上进行电、气焊作业。在每步架作业完毕后，必须将架上剩余材料物品清理干净。每日收工前应清理架面上的垃圾，在作业期间，应及时清理落入安全网内的材料、物品、垃圾。在任何情况下，严禁自架上向下抛掷材料物品和倾倒垃圾。
7.在使用过程中安全网必须保持干净，如有污染、破损情况必须及时处理。
七．拆卸作业
拆卸作业按搭设作业相反的程序进行，但要注意以下几点：
1.连墙件待其上部杆件拆除完毕后才能松开拆除（伸上来的立杆除外）。
2.松开扣件的杆件应随即拆除，不得松挂在架上。
3.拆除长杆件时应两人协同作业，以避免单人作业的闪失事故。
4.拆下的杆件应运至地面，不得向下抛掷。
5.当有六级及六级以上大风和雾、雪时应停止脚手架搭设与拆除作业。
6拆除作业必须设安全警戒区并专人监护。
八．安全注意事项
1.在以下情况必须验收检查后方可使用
（1）搭设完毕；
（2）连续使用达到6个月；
（3）在施工中途停止使用超过15天，在重新使用之前；
（4）在遭受暴风雨雪、大雪、地震等强力因素作用之后；
（5）在使用过程中发现有显著变形、沉降、拆除杆件和拉接，以及安全隐患等情况时。
2.搭设脚手架人员必须持证上岗。上架必须佩戴安全带、安全帽、穿防滑鞋。
3.不得将模板支架、揽风绳、泵送混凝土和砂浆的输送泵、电缆管线等固定在脚手架上，严禁悬挂起重设备。
4.搭设、拆除脚手架时，地面应设围栏警戒标志，并派专人监护，严禁非操作人员入内。
5.不得用旋转扣件替换扣件使用。
九.环境要求
1.装卸钢管时要轻拿轻放，不得整车倾倒，避免噪音污染。
2.废安全网不得燃烧处理，避免产生有毒气体。
十.成本降低措施
1.安全防护封闭的板材采用废旧的竹胶板。
2.安全网破损不是很厉害的，进行修补后再次合理使用，提高周转次数。
3断桥板长度合适，修补合格后，利用在楼梯拐角处用做挡脚板。
十一、搭设参数验算
由于第4段悬挑架所处标高最高，受风荷载影响受力是最不利的，所以以第4段悬挑架为例计算。
1.荷载计算
脚手架结构自重
根据（JGJ130—2001）规范
荷载值计算
横杆的自重标准值P1=0.038×1.500=0.040KN
脚手板的荷载标准值P2=0.300×1.050×1.500/2=0.236KN
活荷载标准值Q=3.000×1.050×1.500/2=2.362KN
活荷载的计算值R=1.2×0.040+1.2×0.236+1.4×2.362=3.639KN
2.外立杆配件自重
1）脚手板按2步设一层，共7层，单位荷载取0.30KN/m2；
外立杆：g1-1=1.5×0.8×0.3×7/2=1.26 KN
内立杆：g2-2=1.26+0.2×1.5×0.3×2=1.44KN
2）扶手栏杆及挡脚板，按5层计，查表4.2.1-2
g1-2=5×0.11×1.5=0.825 KN
3）安全网
g1-3=28×1.5×0.01=0.42 KN
4）内伸横杆及脚手板
g2-2=1.5×0.038×2+0.4×1.5×0.3×2=0.474 KN
5）合计
外立杆：g1=1.26+0.825+0.42=2.505KN
内立杆：g2=1.44+0.474=1.914KN
3.施工活荷载
外立杆：Q1=1.5×0.8×3×2/2=3.6KN
内立杆：Q2=1.5×（0.8/2+0.4）×3×2=7.2KN
总设计垂直荷载
外立杆：N1=1.2×（3.3936+2.505）+1.4×3.6=12.12KN
内立杆：N2=1.2×（3.3936+1.914）+1.4×7.2=16.45KN
4.立杆稳定性验算
内立杆稳定性验算
查规范5.3.3表得μ=1.50
λ=μh/i=1.50×1.9/0.0158=180.4
查规范附表C得ψ=0.211
立杆稳定性验算，根据规范5.3.1-1公式
N/ψA=16450/（0.211×489）=159.4N/mm2＜f=205N/ mm2。
∴ 满足要求。
5.外立杆稳定性验算
风荷载计算
本地区基本风压为：
ω0=0.77KN/ m2，外立杆下端标高在22.55m，风压变化值为
μz=1.77。
脚手架挡风面积为：1.9×1.5/2=1.425
密目式安全网的挡风系数取0.5，查规范表4.2.4，风载体型系数为μs=1.3φ，则脚手架所承受的风载标准值为：
ωk=0.7×0.77×1.77×1.3×0.5=0.620KN/ m2
由风载产生的弯距根据规范5.3.4公式得：
Mω=0.85×1.4×0.620×1.5×1.92/10=0.399596KN·m
外立杆稳定性验算：
N/ψA+MW/W=12120/（0.211×489）+399.596/5.08=196N/ m m2＜f=205N/ m m2。
∴满足要求。
十二.钢丝绳强度验算
悬挑架的200工字钢端部吊拉斜拉钢丝绳,钢丝绳斜度≥60o,钢丝绳的安全系数K取3.0,钢丝绳的破断拉力换算系数α。
按公式KN/α≤Pg计算钢丝绳的设计强度。
Ny=16.45×4/7+12.12=21.52KN
Nt=21.52×2/1.732=24.85KN
KN/α=3×24.85/0.85=87.7KN
∴选直径为φ12.5的6×19的钢丝绳允许承受拉力为114.5KN。
Pg=114.5KN≥87.7KN。
∴满足要求。
十三.预埋吊环设计：
钢丝绳上端拉在钢筋吊环上，根据《混凝土结构设计规范》（GBJ10—89）第7.9.8条规定，吊环采用I级钢筋制作，吊环埋入深度不应小于30d，并应焊接或绑扎钩住结构主筋。每个预埋吊环可按两个截面计算，吊环拉应力不应大于50N/mm2。
吊环钢筋面积：
As=N/（2×50）
=24850/（50×2）
=248.5 mm2
所以选用φ18圆钢，As=254 mm2＞248.5 mm2
十四.工字钢验算
200工字钢截面特性：Wx=77.5c m3；Ix=488 c m4；自重g=0.142KN/ m；最大弯矩Mx=16.45×0.6×0.8/1.4+0.142×1.4×1.4/8=5.675KN·m
弯曲强度计算：
＜f=205N/mm2。
∴工字钢设置满足受力要求。
为了使工字钢的安放稳定，工字钢伸进楼层内2.85m，并穿进预埋钢筋套环内焊接牢固，钢筋套环距工字钢末端0.200m。
十五.悬挑梁的稳定性计算：
水平钢梁采用I18，计算公式如下

其中ψb—均匀弯曲的受弯构件整体稳定系数，查表《刚结构设计规范》附录B得到：ψb=2.00
由于ψb＞0.6，按照《刚结构设计规范》附录B其值用ψb查表得到其值为0.918
经过计算得到强度10.26N/mm2＜f=205N/mm2
∴水平钢梁的稳定性计算，满足要求！
十六.连墙件的计算：
连墙件的轴向力计算值应按照下式计算：
N1= N1w+ N0
N1w= 1.4·ωk·Aω
ωk——风荷载基本风压值，ωk=0.426KN/m2；
Aω——每个连墙件的覆盖面积，Aω=3.60×4.50=16.200m2；
N0——连墙件约束脚手架平面外变形所产生的轴向力（KN）；N0=5KN
经计算得到Nlw=9.668KN，连墙件轴向力计算值Nl=14.668KN，∵每个角（或旋转）扣件抗滑能力的设计值为8KN。按每根连墙杆上有2个扣件，则连墙杆的轴向力应＜2×8=16KN
必须采用双扣件，即连墙杆采用直角扣件与脚手架的内外排立杆连接，连墙杆件与建筑物连接时应在建筑物的内、外墙面各加两只直角扣件扣牢，即可满足要求。即：N1=14.668KN＜2Rc=16KN
十七.结束语：
1.从上述计算可知本工程外脚手架搭设方案满足要求，但横向水平杆的强度的安全系数需重点注意，所以在施工操作中要进行卸荷处理，即尽量把非操作层的脚手板拆除（但要求封闭），同时，对施工荷载进行严格控制，不得在外架上堆载其他料具。
2.该工程楼层高度高，施工荷载大，外脚手架必须随框架的升高而同步增高，且及时与框架梁柱进行拉结；同时，由于外脚手架四周环抱框架，本身与框架组成一个整体，更增加了脚手架的整体稳定性。
3.施工过程发中，管理人员要经常巡视脚手架上堆载，同时要对脚手架的垂直度进行定期监测，一有问题，及时采取措施，以保证安全生产。
附页：悬挑脚手架搭设示意图
