网络综合布线系统测试与验收PPT学习课件.ppt

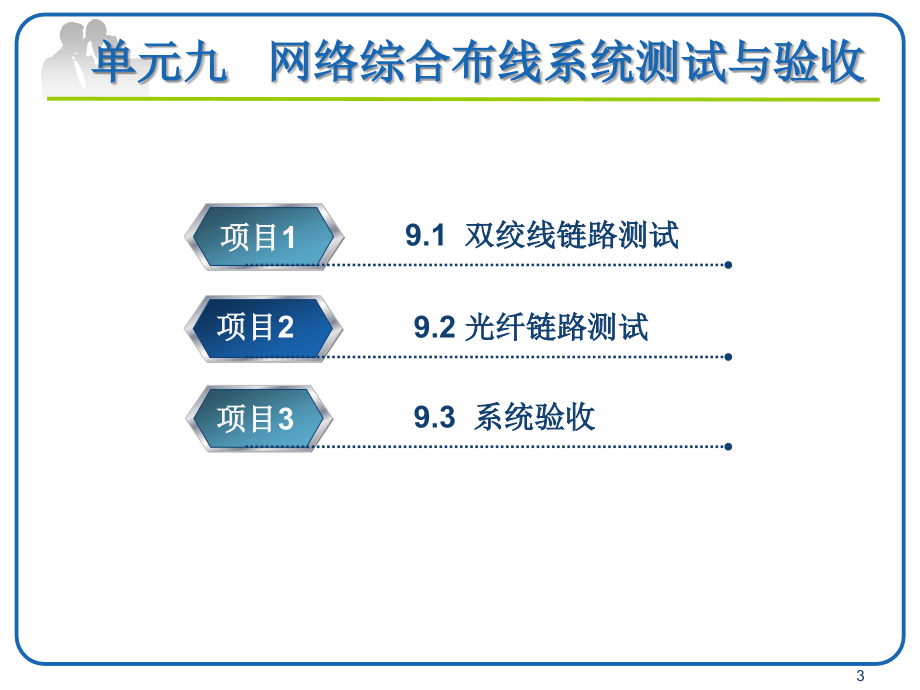

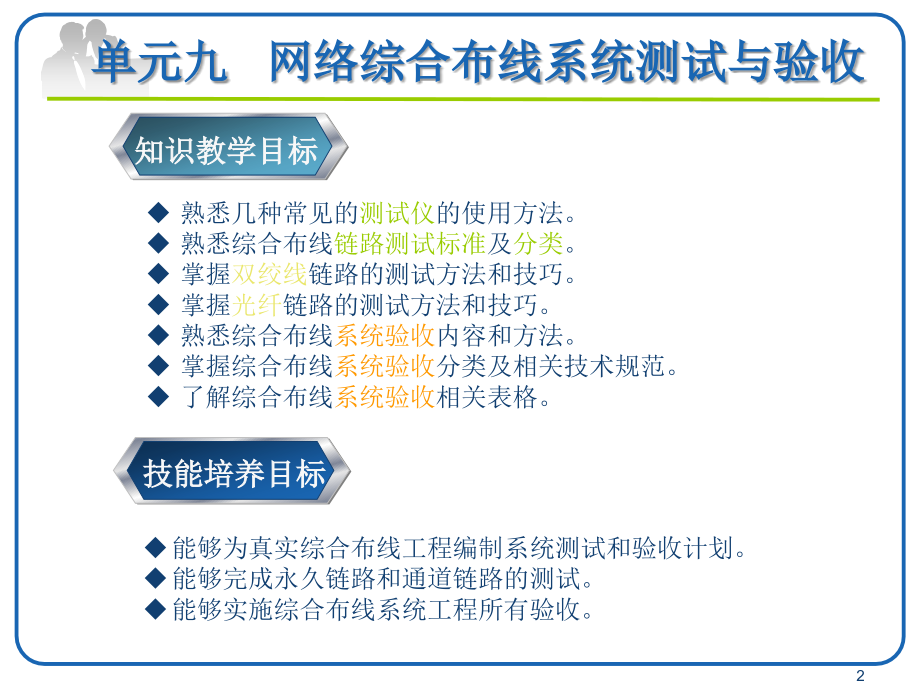

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,网络综合布线设计与实施,电子教案,1,单元,九,网络综合布线系统测试与验收,熟悉几种常见的,测试仪,的使用方法。,熟悉综合布线,链路测试标准,及,分类,。,掌握,双绞线,链路的测试方法和技巧。,掌握,光纤,链路的测试方法和技巧。,熟悉综合布线,系统验收,内容和方法。,掌握综合布线,系统验收,分类及相关技术规范。,了解综合布线,系统验收,相关表格。,知识教学目标,能够为真实综合布线工程编制系统测试和验收计划。,能够完成永久链路和通道链路的测试。,能够实施综合布线系统工程所有验收。,技能培养目标,2,单元九,网络综合布线系统测试与验收,9.1,双绞线链路测试,项目,1,9.2,光纤链路测试,项目,2,9.3,系统验收,项目,3,3,9.1.1,项目引入,9.1,双绞线链路测试,某学院综合楼综合布线施工完毕，其中配线子系统全部采用,TCL6,类双绞线进行敷设，全楼共,6,层，配线间设在,5,楼中央控制室，各楼层的信息点都直接汇总到配线间的配线架上，总共,246,个网络信息点。现需要对综合布线系统进行专业参数认证，以确保整个综合布线系统的缆线性能达到行业使用标准。,4,9.1.2,项目分析,施工项目测试的主要内容就是检查工程施工是否达到了工程设计的预期目标，网络线路的传输能力是否符合标准。根据项目引入中的要求，设计如下。,1,）本次工程涉及建筑只有一栋大楼，共,246,个信息点。因为信息点数量不多，可以采用,100%,测试的方法，也就是对所有信息点进行测试。而对于规模较大的工程可以考虑采用抽测的方法进行。,2,）因为该项目中缆线都使用,TCL6,类双绞线，所以选择,FLUKE-1200,专业测试设备对所有链路进行永久链路模式测试，并将所有数据保存起来。,3,）将,FLUKE,设备的测试数据导入计算机，通过,LinkWare,软件进行数据分析，为项目的验收和整改提供依据。,5,9.1.3,相关知识,1,测试设备,（,1,）“能手”,ST-468,多功能网络电缆测试仪,开关,ON,为正常测试速度，,S,为慢速测试速度，,M,为手动挡。使用方法是：打开电源，将网线插头分别插入主测试器和远程测试器，主机指示灯从,1,G,逐个顺序闪亮。,6,9.1.3,相关知识,1,测试设备,（,2,）,FLUKE DTX,系列电缆认证分析仪,DTX,系列的基本配置包括主机与智能远端、彩色中文显示、,2,块锂电池、永久链路适配器及,PM06,测试模块、,USB,接口、便携包和内置对讲机（可通过铜缆或光缆进行通话）。,FLUKE DTX,系列产品如图,9-2,所示，该系列包括三种型号，各种型号的产品在测试带宽和测试时间上具有差异，如表,9-1,所示。,7,9.1.3,相关知识,1,测试设备,（,2,）,FLUKE DTX,系列电缆认证分析仪,8,9.1.3,相关知识,2,认证测试模型,基本链路包括三部分：最长为,90m,的建筑物中固定的水平布线电缆、水平电缆两端的接插件（一端为工作区信息插座，另一端为楼层配线架）和两条与现场测试仪相连的,2m,测试设备跳线。基本链路连接模型应符合图,9-7,方式，其中,F,是信息插座至配线架之间的电缆，,G,、,E,是测试设备跳线，,G=E=2m,，,F90m,。,F,是综合布线承包商负责安装的，链路质量由他们负责，所以基本链路又称为承包商链路。,9,9.1.3,相关知识,2,认证测试模型,（,2,）信道模型,信道指从网络设备跳线到工作区跳线间端到端的连接，它包括了最长为,90m,的建筑物中固定的水平布线电缆、水平电缆两端的接插件（一端为工作区信息插座，另一端为楼层配线架）、一个靠近工作区的可选的附属转接连接器、最长为,10m,的在楼层配线架上的两处连接跳线和用户终端连接线，信道最长为,100m,。信道模型中，,A,是用户端连接跳线，,B,是转接电缆，,C,是水平电缆，,D,是最大,2m,的跳线，,E,是配线架到网络设备间的连接跳线，,B+C,最大长度为,90m,，,A+D+E,最大长度为,10m,。信道测试的是网络设备到计算机间端到端的整体性能，是用户所关心的，故信道又被称为用户链路，如图,9-8,所示。,10,9.1.3,相关知识,2,认证测试模型,（,2,）信道模型,。,11,9.1.3,相关知识,2,认证测试模型,（,3,）永久链路模型,永久链路又称固定链路，它由最长为,90m,的水平电缆、水平电缆两端的接插件（一端为工作区信息插座，另一端为楼层配线架）和链路可选的转接连接器组成，如图,9-9,所示。,H,为从信息插座至楼层配线设备（包括集合点）的水平电缆，,H90m,。其与基本链路的区别在于基本链路包括两端的,2m,测试电缆。,12,9.1.3,相关知识,2,认证测试模型,（,4,）各种模型之间的差别,图,9-10,显示了三种测试模型之间的差异性，主要体现在测试起点和终点的不同、包含的固定连接点不同和是否可用终端跳线等。,139.1.3,相关知识,3,测试类型,从工程的角度可将综合布线工程的测试分为两类：验证测试和认证测试。,验证测试一般是在施工的过程中由施工人员边施工边测试，以保证所完成的每一个连接的正确性。,认证测试是指对布线系统依照标准进行逐项检测，以确定布线是否达到设计要求，包括连接性能测试和电气性能测试。认证测试通常分为自我认证和第三方认证两种类型。,（,1,）自我认证,这项测试由施工方自行组织，按照设计施工方案对工程所有链路进行测试，确保每一条链路都符合标准要求。,14,9.1.3,相关知识,3,测试类型,（,2,）第三方认证,委托第三方对系统进行验收测试，以确保布线施工的质量。,第三方认证测试目前采用两种做法。,1,）对工程要求高，使用器材类别多，投资较大的工程，建设方邀请第三方对工程做全面验收测试。,2,）建设方请第三方对综合布线系统链路做抽样测试。按工程大小确定抽样样本数量，一般,1000,个信息点以上的抽样,30%,，,1000,个信息点以下的抽样,50%,。,15,9.1.3,相关知识,4,测试标准,（,1,）,ISO/IEC 11801,通用用户端电缆标准,（,2,）中国国家与行业标准,1,）,GB/T 503122007,：综合布线工程验收规范。,2,）,YD/T 10131999,：综合布线系统电气特性通用测试方法。,（,3,）,TIA,标准,1,）,568-B,商业建筑通信布线标准。,2,）,569,商业建筑电信通道及空间标准。,（,4,）,ANSI-TIA-EIA-568,测试标准,568-B.1,：第一部分（一般要求）。,568-B.2,：第二部分（平衡双绞线布线系统）。,568-B.3,：第三部分（光纤布线部件标准）。,16,9.1.3,相关知识,4,测试标准,Cat6,测试标准如下。,频率范围,1,250MHz,。,取消了基本链路的测试模型。,改善了在串扰和回波损耗方面的性能。,保证在,200MHz,时的,ACR,余量大于,0,。,高于,Cat5e,布线系统,1.5,倍的传输带宽。,17,9.1.3,相关知识,5,测试技术参数,综合布线的双绞线链路测试中，需要现场测试的参数包括接线图、长度、传输时延、插入损耗、近端串扰、综合近端串扰、回波损耗、衰减串扰比、等效远端串扰和综合等效远端串扰等。下面介绍比较重要的几个参数。,（,1,）接线图,图,9-11,所示为正确接线的测试结果。,18,9.1.3,相关知识,5,测试技术参数,（,1,）接线图,19,9.1.3,相关知识,5,测试技术参数,（,2,）长度,长度表征被测双绞线的实际长度。测量双绞线长度时，通常采用时域反射测试技术，即测量信号在双绞线中的传输时间延时，再根据设定的信号速度计算出长度值。,（,3,）传输时延,传输时延表征被测双绞线的信号在发送端发出后到达接收端所需要的时间，最大值为,555ns,；图,9-17,描述了信号的发送过程，图,9-18,描述了测试结果，从中可以看到不同线对的信号是先后到达对端的。,20,9.1.3,相关知识,5,测试技术参数,（,3,）传输时延,21,9.1.3,相关知识,5,测试技术参数,（,4,）衰减或者插入损耗,衰减或者插入损耗表征链路中传输所造成的信号损耗（以分贝,dB,标示）。,22,9.1.3,相关知识,5,测试技术参数,（,5,）串扰,串扰是测量来自其他线对泄露过来的信号。,23,9.1.3,相关知识,5,测试技术参数,（,5,）串扰,NEXT,是频率的复杂函数，图,9-24,描述了,NEXT,的测试结果。,24,9.1.3,相关知识5,测试技术参数,（,5,）串扰,图,9-25,显示的测试结果验证了,4dB,原则。在,ISO11801,：,2002,标准中，,NEXT,的测试遵循,4dB,原则，即当衰减小于,4dB,时，可以忽略,NEXT,。,25,9.1.3,相关知识,5,测试技术参数,（,6,）回波损耗,回波损耗是由于缆线阻抗不连续,/,不匹配所造成的反射，产生原因是特性阻抗之间的偏离，体现在缆线的生产过程中发生的变化、连接器件和缆线的安装过程。,26,9.1.3,相关知识,5,测试技术参数,（,6,）回波损耗,27,9.1.3,相关知识,5,测试技术参数,（,7,）衰减串扰比,衰减串扰比（,ACR,），类似信号噪声比，用来表征经过衰减的信号和噪声的比值，,ACR=NEXT,值衰减，数值越大越好。图,9-30,描述了,ACR,的产生过程，我们需要衰减过的信号（蓝色、粉色）比,NEXT,（灰色）多。,28,9.1.4,项目实施,根据项目分析的内容，确定项目实施内容。,1,确定测试标准,由于该工程为国内工程，所以使用目前国内普遍使用的,ANSI-TIA-EIA-568-B,标准测试。,2,确定测试链路标准,由于工程为综合布线工程，不涉及集成项目，所以为了保证缆线的测试精度，采用永久链路测试。,3,确定测试设备,由于项目要求对缆线进行性能参数测试，通过简单的“能手”测线仪无法满足测试要求，所以选用,FLUKEDTX,系列的测线仪；再者，全部缆线都是使用,6,类线进行敷设，所以测试时必须选用,FLUKE-DTX,的,6,类双绞线模块进行。,29,9.1.4,项目实施,4,测试信息点,1,）将,FLUKE-DTX,设备的主机和远端机都接好,6,类双绞线永久链路测试模块。,2,）将,FLUKE-DTX,设备的主机放置在配线间（中央控制室）的配线架前，远端机接入到各楼层的信息点进行测试。,3,）设置,FLUKE-DTX,主机的测试标准，旋钮至“,SETUP”,，选择测试标准为“,TIA Cat6 Perm.link”,，如图,9-31,所示。,4,）接入测试缆线接口。先分别在配线架和远端楼层找到要测试缆线的对应点，然后将主机和远端机的永久链路测试模块,RJ-45,接口插入相应需测试的模块，图,9-32,和图,9-33,分别显示了测试中的主机端和远端端接状态。,。,30,9.1.4,项目实施,4,测试信息点,31,9.1.4,项目实施,5,）缆线测试。旋钮至“,AUTO TEST”,，按下“,TEST”,，设备将自动开始测试缆线，图,9-34,和图,9-35,分别显示了开始测试和保存结果操作。,6,）保存测试结果。直接按“,SAVE”,即可对结果进行保存。,32,9.1.4,项目实施,5,分析测试数据,通过专用线将结果导入到计算机中，通过“,LinkWare”,软件即可查看相关结果。,1,）所有信息点测试结果如图,9-36,所示。,33,9.1.4,项目实施,5,分析测试数据,2,）单个信息点测试结果如图,9-37,所示,。,34,9.1.4,项目实施,5,分析测试数据,3,）通过预览方式查看各个信息点测试结果如图,9-38,所示,。,35,9.2.1,项目引入,9.2,光纤链路测试,9.2.1,项目引入,某学院综合楼二期综合布线施工完毕，信息学院的整个网络中心机房设在,5,楼中央控制室，学院其他大楼的综合布线链路都通过多模光纤汇总到中央控制室。现需要对中央控制室到学院其他大楼的光纤链路进行专业参数认证，以确保整个综合布线系统的缆线性能达到行业使用标准。,36,9.2.2,项目分析光缆测试目的是为了检测光缆敷设和端接是否正确。光缆测试类型主要包括衰减测试和长度测试，其他还有带宽测试和故障定位测试。带宽是光纤链路性能的另一个重要参数，但光纤安装过程中一般不会影响这项性能参数，所以在验收测试中很少进行带宽性能检查。,根据项目引入中的要求，设计如下。,1,）项目中所有链路都为光纤多模链路，可选择,OptiFiber,多功能光缆测试仪作为测试工具，并将所有数据保存起来。,2,）将测试数据导入计算机，通过,LinkWare,软件进行数据分析。,37,9.2.3,相关知识,1,测试设,备,综合布线工程中，用于光缆的测试设备也有多种，其中，,FLUKE,系列测试仪上就可以通过增加光纤模块实现。这里主要介绍,OptiFiber,多功能光缆测试仪。,（,1,）功能,可以实现专业测试光纤链路的链路,OTDR,状态。,（,2,）界面介绍,OptiFiber,多功能光缆测试仪如图,9-39,所示。,38,9.2.3,相关知识,2,光纤测试标准,（,1,）通用标准,与应用无关的安装光缆的标准。一般为基于电缆长度、适配器以及接合的可变标准。例如,TIA/EIA-568-B.3,，,ISO11801,，,EN50173,。,（,2,）,LAN,应用标准,（,3,）特定应用标准,1,）,TIA/EIA-568-B.3,标准。该标准主要定义了光缆、连接器和链路长度的标准。对于光缆：,光缆每公里最大衰减（,850nm,）,3.75dB,。,光缆每公里最大衰减（,1300nm,）,1.5dB,。,光缆每公里最大衰减（,1310nm,）,1.0dB,。,光缆每公里最大衰减（,1550nm,）,1.0dB,。,连接器（双工,SC,或,ST,）中，适配器最大衰减,0.75dB,，熔接最大衰减,0.3dB,。,。,39,9.2.3,相关知识,2,光纤测试标准,（,1,）通用标准,与应用无关的安装光缆的标准。一般为基于电缆长度、适配器以及接合的可变标准。例如,TIA/EIA-568-B.3,，,ISO11801,，,EN50173,。,（,2,）,LAN,应用标准,（,3,）特定应用标准,1TIA/EIA-568-B.3,标准。该标准主要定义了光缆、连接器和链路长度的标准。对于光缆：,光缆每公里最大衰减（,850nm,）,3.75dB,。,光缆每公里最大衰减（,1300nm,）,1.5dB,。,光缆每公里最大衰减（,1310nm,）,1.0dB,。,光缆每公里最大衰减（,1550nm,）,1.0dB,。,连接器（双工,SC,或,ST,）中，适配器最大衰减,0.75dB,，熔接最大衰减,0.3dB,。,。,40,9.2.3,相关知识,2,光纤测试标准,（,1,）通用标准,与应用无关的安装光缆的标准。一般为基于电缆长度、适配器以及接合的可变标准。例如,TIA/EIA-568-B3,，,ISO11801,，,EN50173,。,（,2,）,LAN,应用标准,（,3,）特定应用标准,1,）,TIA/EIA-568-B.3,标准。该标准主要定义了光缆、连接器和链路长度的标准。对于光缆：,光缆每公里最大衰减（,850nm,）,3.75dB,。,光缆每公里最大衰减（,1300nm,）,1.5dB,。,光缆每公里最大衰减（,1310nm,）,1.0dB,。,光缆每公里最大衰减（,1550nm,）,1.0dB,。,连接器（双工,SC,或,ST,）中，适配器最大衰减,0.75dB,，熔接最大衰减,0.3dB,。,。,41,9.2.3,相关知识,3,测试技术参数,（,1,）衰减,1衰减是指光沿光纤传输过程中光功率的减少。,2,）对光纤网络总衰减的计算：光纤损耗（,LOSS,）是指光纤输出端的功率（,power out,）与发射到光纤时的功率（,power in,）的比值。,3,）损耗是同光纤的长度成正比的，所以总衰减不仅表明了光纤损耗本身，还反映了光纤的长度。,4,）光纤损耗因子（）：用来反映光纤衰减的特性。,（,2,）回波损耗,回波损耗又称为反射损耗，它是指在光纤连接处，后向反射光相对输入光的比率的分贝数。,（,3,）插入损耗,插入损耗是指光纤中的光信号通过活动连接器之后，其输出光功率相对输入光功率的比率的分贝数，插入损耗愈小愈好。插入损耗的测量方法同衰减的测量方法相同，其测试结果如图,9-41,所示。,42,9.2.3,相关知识,3,测试技术参数,（,4,）,OTDR,参数,OTDR,测量的是反射的能量而不是传输信号的强弱，如图,9-42,所示。,。,43,9.2.3,相关知识,3,测试技术参数,（,4,）,OTDR,参数,1,）,Channel Map,。图形显示链路中所有连接和各连接间的光缆长度，如图,9-43,所示。,44,9.2.3,相关知识,3,测试技术参数,（,4,）,OTDR,参数,2,）,OTDR,曲线。曲线自动测量和显示事件，光标自动处于第一个事件处，可移动到下一个事件，如图,9-44,所示。,3,）,OTDR,事件表。可以显示所有事件的位置和状态，以及各种不同的事件特征，例如末端、反射、损耗、幻象等，如图,9-45,所示。,45,9.2.3,相关知识,3,测试技术参数,（,4,）,OTDR,参数,4,）光功率。验证光源和光缆链路的性能，如图,9-46,所示。,46,9.2.4,项目实施,1,确定测试标准,由于该工程为国内工程，所以使用目前国内普遍使用的,TIA TSB140,标准测试。,2,确定测试设备,由于项目要求对缆线进行性能参数测试，所以不但希望得到简单的光缆链路的长度和损耗，更希望能得到,OTDR,曲线图，所以选择,FLUKE-DTX-FTM,的光纤模块进行测试。,3,测试信息点,1,）将,FLUKE-DTX,设备的主机和远端机都接好,FTM,测试模块。,2,）将,FLUKE-DTX,设备的主机放置在中央控制室的光纤配线架前，远端机接入到其他大楼光纤配线架的信息点进行测试。,3,）设置,FLUKE-DTX,主机的测试标准，旋钮至“,SETUP”,，先选择测试缆线类型为“,Fiber”,，再选择测试标准为“,Tier2”,，如图,9-47,所示。,47,9.2.4,项目实施,3,测试信息点,4,）接入测试缆线接口。先分别在配线架和远端楼层找到要测试缆线的对应点，然后通过跳线将需要测试的链路分别插入主机和远端机的光纤测试模块，如图,9-48,所示。,5,）缆线测试（见图,9-49,），旋钮至“,AUTO TEST”,，按下“,TEST”,，设备将自动开始测试缆线。,6,）保存测试结果，直接按“,SAVE”,即可对结果进行保存。,48,9.2.4,项目实施,4,分析测试数据,通过专用线将结果导入到计算机中，通过“,LinkWare”,软件即可查看相关结果。,1,）所有信息点测试结果如图,9-50,所示。,49,9.2.4,项目实施,4,分析测试数据,2,）单个信息点测试结果如图,9-51,所示。,50,9.2.4,项目实施,4,分析测试数据,3,）通过预览方式查看测试结果如图,9-52,所示。,51,9.3.1,项目引入,9.3,系统验收,9.3.1,项目引入,（,1,）工程概况,本工程为某学院综合楼综合布线工程，本次施工是校园内综合楼二期，共计,218,个信息点。,（,2,）工程项目内容,本工程中主干网由高速千兆光纤骨干以太网组成，网络分布呈星形拓扑结构，水平布线子系统采用百兆主干网络、,10/100M,自适应到桌面的校园网络方案，把学校的各个资源联系起来。另外，学校通过电信宽带线路把互联网系统接入到校园网内。综合布线部分包括水平线管安装（,PVC 32,、,20,、,25,暗埋于各楼层墙体内）；水平线槽安装（安装在综合楼各教室天花板上）；楼墙开孔,10,个、楼板开孔,6,个；超,5,类双绞线布放（布放,218,条）；光纤布放（布放,12,条）；底盒安装（安装,578,个）；网络面板安装（安装,218,套）；白面板安装（,300,套）；,150,75,水平主干桥架安装（中央机房至对面分机柜）；,150,75,竖井垂直主干桥架安装（中央机房至,A,区各楼层分机柜）；,100,80,1,水平主干桥架安装（主干桥架至分机柜）；主干光纤布放（布放,8,条）；机柜安装共,9,个（安装在,3,楼中央机房,42U,落地式机柜、其他,9U,挂墙式分机柜安装在楼层办公室内）；配线架安装（共,8,个：超五类,24,口配线架,2,个、超五类,48,口配线架,6,个、,1U,绕线架,8,个）；光纤盒安装（共,9,个：,24,口光纤盒,2,个、,12,口光纤盒,7,个）；配线架缆线端接（,226,条）；模块端接,218,个；超,5,类缆线测试,218,条；光纤测试,6,条。,52,9.3.2,项目分析,在进行项目验收时，一般考虑以下几点。,1,）在工程项目施工前，项目所使用的材料、器材是否符合设计要求？需要安装的设备的配线间等空间和建筑物的结构是否符合设计要求？,2,）在工程项目开工后，对于布线系统的电气性能、隐蔽工程等的质量问题如何保证其施工符合设计要求？若工程施工过程中出现明显的施工不规范，是否能够快速准确判定并及时调整？,3,）当整个工程项目施工完毕后，如何保证用户能够使用到合格的布线系统？,53,9.3.2,项目分析,根据项目引入内容，本项目主要进行以下设计。,1,）对于项目中使用的材料、耗材数量和规格，以及设备的安装是否合格，可以通过“开工前检查”方式对工程项目进行验收。,2,）对于布线系统的电气性能、隐蔽工程等的质量问题，可以通过“随工验收”方式验收，特别是隐蔽工程，必须在施工过程中严格验收，一般在竣工验收时不再验收。,3,）在整个项目施工结束后，首先通过“初步验收”对综合布线系统在加载应用系统运行之前进行验收；合格之后，用户将工程系统投入实际使用，各种数据、语音系统将投入试用，一般在,1,周之后到,1,个月之内，再通过“竣工验收”对综合布线系统进行最后一个步骤的验收。,54,9.3.3,相关知识,1,工程验收人员组成,1,）工程双方单位的行政负责人。,2,有关直管人员和项目主管。,3,）主要工程项目监理人员。,4,）建筑物设计施工单位的相关技术人员。,5,）第三方验收机构或相关技术人员组成的专家组（如电信、城建、公安、消防、信息技术等）。,55,9.3.3,相关知识,2,工程验收分类,（,1,）开工前检查,开工前的检查包括设备材料检验和环境检查。设备材料检验包括查验产品的规格、数量、型号是否符合设计要求，检查缆线的外护套有无破损，抽查缆线的电气性能指标是否符合技术规范。环境检查包括检查土建施工情况，包括地面、墙面、电源插座及接地装置、机房面积和预留孔洞等。,（,2,）随工验收,在工程中为随时考核施工单位的施工水平和施工质量，对产品的整体技术指标和质量有一个了解。随工验收应对工程的隐蔽部分边施工边验收，在竣工验收时，一般不再对隐蔽工程进行复查，由建筑工地代表和质量监督员负责。,56,9.3.3,相关知识,2,工程验收分类,（,3,）初步验收,对所有的新建、扩建和改建项目，都应在完成施工调测之后进行初步验收。初步验收的时间应在原计划的建设工期内进行，由建设方组织设计、施工、监理和使用等单位人员参加。初步验收工作包括检查工程质量、审查竣工资料、对发现的问题提出处理的意见，并组织相关责任单位落实解决。,（,4,）竣工验收,综合布线系统接入电话交换系统、计算机局域网或其他弱电系统，在试运行后的半个月内，由建设方向上级主管部门报送竣工报告，并请示主管部门组织对工程进行验收。,57,9.3.3,相关知识,3,验收内容,对综合布线系统工程验收的主要内容为：环境检查、器材及测试仪表工具检查、设备安装检验、缆线敷设和保护方式检验、缆线终接和工程电气测试等。,（,1,）环境检查,工作区、电信间、设备间的检查。,建筑物进线间及入口设施的检查。,（,2,）器材及测试仪表工具检查,1,）工程所用缆线和器材的品牌、型号、规格、数量、质量进行检查。,2,）综合布线系统的测试仪表应能测试相应类别工程的各种电气性能及传输特性，其精度符合相应要求。,（,3,）设备安装检验,机柜、机架和配线设备安装要求。,信息插座模块安装要求。,电缆桥架及线槽的安装要求。,58,9.3.3,相关知识,3,验收内容,（,4,）缆线敷设和保护方式检验,缆线的型号、规格应与设计规定相符；敷设平整；标示齐全；冗余合适。,（,5,）缆线终接,（,6,）工程电气测试,（,7,）管理系统验收：主要考虑标示是否规范。,（,8,）工程验收,1,）竣工技术文件。,综合布线系统工程的竣工技术资料应包括以下内容：安装工程量；工程说明；设备、器材明细表；竣工图纸；测试记录；工程变更、检查记录及施工过程中，需更改设计或采取相关措施，建设、设计、施工等单位之间的双方洽商记录；随工验收记录；隐蔽工程签证；工程决算。,59,9.3.3,相关知识,3,验收内容,（,8,）工程验收,2,）工程内容。综合布线系统工程应按表,9-4,所列项目、内容进行检验。检测结论作为工程竣工资料的组成部分及工程验收的依据之一。,60,9.3.3,相关知识,3,验收内容,（,9,）工程验收文档,工程验收过程都伴随着验收文档的产生，一般验收文档包含验收报告和技术文档两大类。表,9-5,和表,9-6,给出了验收文档模板，表,9-7,给出了工程验收证书模板，表,9-8,罗列了验收文档的技术文档目录。,61,9.3.3,相关知识,3,验收内容,（,9,）工程验收文档,62,9.3.3,相关知识,3,验收内容,（,9,）工程验收文档,63,9.3.3,相关知识,3,验收内容,（,9,）工程验收文档,64,9.3.4项目实施,根据项目分析内容，本项目验收过程分别进行了,“开工前检查”、“随工验收”、“初步验收”和“竣工验收”四种验收过程。,步骤,1,）首先根据工程设计方案要求，进行“开工前检查”，确保工程器材和设备符合设计要求。表,9-9,和表,9-10,分别为材料进场记录表和设备进场记录表。,65,9.3.4,项目实施,步骤,1,）首先根据工程设计方案要求，进行,“开工前检查”，确保工程器材和设备符合设计要求。,表,9-9,和表,9-10,分别为材料进场记录表和设备进场记录表。,66,9.3.4,项目实施,步骤,2,）,然后在工程施工中，重点检查隐蔽工程，可使用“随工验收”,。表,9-11,所示为该工程的相关记录文件格式。,67,9.3.4,项目实施,步骤,3,）,整个工程中最重要的验收就是在整个工程结束后，分别进行“初步验收”和“竣工验收”。,表,9-12,表,9-18,为相关记录文件。,68,9.3.4,项目实施,69,9.3.4,项目实施,70,9.3.4,项目实施,71,9.3.4,项目实施,72,
