车辆结构常识演示课件.ppt

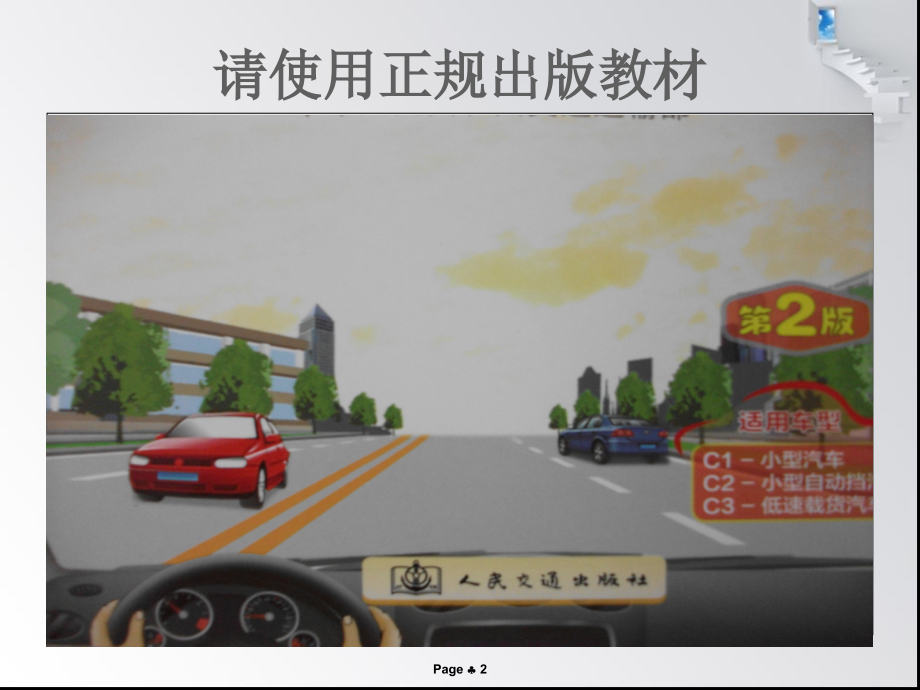

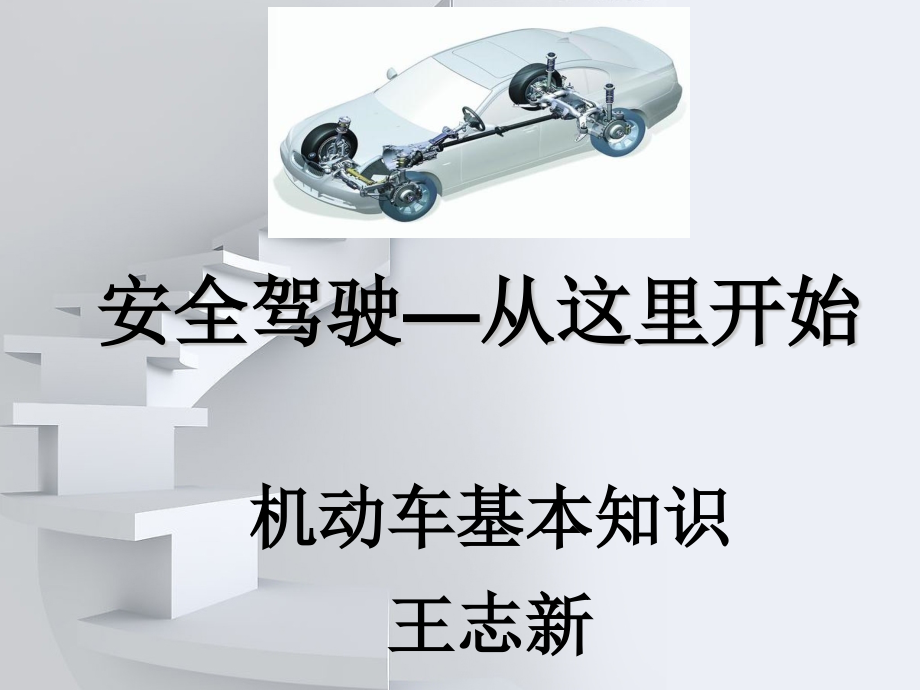

单击此处编辑母版文本样式,第二级,第三级,第四级,单击此处编辑母版标题样式,Page,*,安全驾驶,从这里开始,机动车基本知识,王志新,请使用正规出版教材,一、,汽车整体结构,发动机,底盘,车身,电气设备,1,、发动机是汽车的动力装置，是汽车的心脏。发动机产生的动力，通过离合器、变速器、万向传动轴和差速器传给驱动车轮，驱动汽车行驶。,2.根据发动机和驱动轮的位置，传动系在汽车上的布置形式分为：,发动机前置后轮驱动（FR）、发动机前置前轮驱动（FF），发动机后置后轮驱动（RR）、发动机前置前后轮驱动（4WD）,3.汽车发动机所产生的动力经传动系统传给驱动车轮，当车轮与地面接触时，地面给车轮一个反作用力，这个反作用力称为驱动力。当驱动力足以克服汽车的行驶阻力时，以及地面有足够的附着力时，汽车便能行驶。行驶阻力包括：滚动阻力、空气阻力、坡度阻力和加速阻力,。,二、机械常识,1、发动机,1）发动机是汽车的动力装置，其作用是将燃料燃烧的热能转变为机械能，为驱动汽车行驶提供动力。发动机有机体、曲轴连杆机构、配器机构、冷却系、润滑系、燃料供给系和点火系（汽油机）等组成。,2）.发动机的工作循环由,进气、压缩、作功、排气,四个工程组成。活塞往复四个行程完成一个工作循环的发动机称为四冲程发动机。,视频,2、底盘,底盘主要由,传动系,（包括离合器、变速器、万向节、传动抽和差速器等）、,行驶系,（包括车架、车桥、悬架和车轮）、,转向系,和,制动系,等组成。,相关重,点考题,车辆下长坡时要减档行驶，以充分利用发动机的制动作用。,机动车仪表板上（如图所示）一直亮，表示发动机控制系统故障。,对,对,三、汽车操纵机构,转向盘,离合器踏板,加速踏板,制动踏板,变速器操纵杆,驻车制动器操纵杆（踏板）,1、转向盘,转向盘,是驾驶人,操纵汽车行驶方向的装置，,转向盘通过转向机构控制转向轮，向右、向左改变汽车行驶方向或保持汽车直线行驶,。,转向盘向左转动，转相轮向左摆动，车辆向左转弯；,转向盘向右转动，,转相轮向右摆动,，车辆向右转弯,。,正确的操作方法：,右转向时一般以左手为主，右手为辅，即左手推送，右手顺势拉动，左转向时以右手为主，左手为辅，两手转动方向盘。做到均匀柔和，快慢适当，当连续转弯时，两手交替操作。,视频,方向盘,.flv,相关重点考题,这种握转向盘的动作是正确的。（）,大风天气行车，由于风速和风向往往不断地发生变化，当感到转向盘突然“被夺”时，一定要（）并减速。,A,逆风向转动转向盘,B,顺风向转动转向盘,C,采取紧急制动,D,双手稳握转向盘,错,车辆在泥泞路上,后轮,发生侧滑时，应（）。,A,向侧滑的一侧转动装向盘适量修正,B,向侧滑的另一侧转动转向盘适量修正,C,迅速制动减速,D,迅速制动停车,A,2、离合器踏板,离合器踏板设置在驾驶室左侧底部，是离合器的操纵装置，用以控制发动机与传动系动力的相接与脱开。踏下离合器踏板，离合器分离，,动力被切断；,抬起离合器踏板，离合器接合,动力被传递。,3、制动踏板,制动踏板设置在驾驶室底部，是行车制动器的操纵装置，用以车辆减速和停车。踏下制动踏板，产生制动作用，抬起制动踏板，解除制动。,4、加速踏板,加速踏板设置在驾驶室底部，,用于控制进入发动机气缸内燃油和空气的量。踩下加速踏板，发动机转速提高，动力增加。抬起加速踏板，发动机转速和动力下降。,5、变速,器操纵,杆,1）,操纵变速器操纵杆变换变速器内不同齿轮的啮合，可改变汽车的动力、速度和进退方向，使汽车加速、减速，实现倒车。,2）,常见的,自动变速器的变速杆，一般安装在驾驶座右侧位置，设有停车档（P），倒档(R)，空档（N），正常行驶档（D）、低速档（1、2、3），变速杆球头上设有锁止按钮。,6、驻车制动器操纵杆（踏板）,驻车制动器操纵杆（踏板）,控制驻车制动系统，可以使汽车可靠地停住而不溜滑。拉紧驻车制动器操纵杆起制动作用，放下操纵杆，制动作用解除。,相关重点考题,车辆涉水后，应保持低速行驶，（）制动踏板，以恢复制动效果。,A,缓踏,B,间断重踏,C,持续轻踏,D,间断轻踏,D,下长坡连续使用行车制动（）。,A,会缩短发动机寿命,B,增加驾驶员的劳动强度,C,会使制动器温度升高而使制动效果急剧下降,D,容易造成车辆侧翻,C,视频,下长坡连续使用行车制动（）。,A,会缩短发动机寿命,B,增加驾驶员的劳动强度,C,会使制动器温度升高而使制动效果急剧下降,D,容易造成车辆侧翻,高速行驶的车辆，在转向失控的情况下使用紧急制动，很容易造成（）。,A,侧滑,B,翻车,C,车厢前移,D,爆胎,C,B,行车中制动突然失灵时，驾驶人要沉着镇静，紧握转向盘，（）进行减速。,A,连续踩踏制动踏板,B,利用“抢挡”或驻车制动,C,迅速踏下离合器踏板,D,迅速拉近驻车制动器操纵杆,下坡路制动突然失效后，不可采用的办法是（）。,A,将车辆向上坡道方向行驶,B,用车身靠向路旁的延时或树林碰擦,C,利用道路边专设的避险车道停车,D,首先迅速拉近驻车制动器操纵杆,B,D,这是什么操纵装置？选择题a.驻车制动器操纵杆b.节气门操纵杆c.变速器操纵杆d.离合器操纵杆,这是什么踏板？选择题a.离合器踏板b.加速踏板c.制动踏板d.驻车制动器,C,C,7、,各种开关,1、点火开关,1）点火开关大多数安装在转向盘右下方，用于接通或切断起动机、点火和电器线路。,点火开关一般设有四个位置,：,O或LOCK,（插入或拔出点火钥匙位置，在此位置时，转向盘会被锁住）,I或ACC,（,在此位置时，发动机关闭，其他车用电器可正常使用）,II或ON,（发动机工作位置）,III或START,（起动机工作位置）,2,）汽车的喇叭按钮一般位于转向盘顶端，少数车辆安装在一侧手柄或组合开关上；按下按钮时喇叭响，松开按钮停止鸣喇叭。,考点：,1、起步前,2、白天超车时,3、特殊情况,3,）灯光、信号组合开关,组合开关可,控制,前照,灯,（远光、近光）,、,转向灯、示廓灯和信号灯光,，大多数安装在转向盘左下方转向柱上，用左手操纵；,远光灯,近光灯,前后位置灯,防雾灯,视频,4,）风窗玻璃刮水器开关,控制刮水器的操作装置，大多数安装在转向盘右下方转向柱上，用右手操纵，将开关手柄向下拉或向上推，可选择不同的刮刷档位。,5,）防雾灯开关,控制前后防雾灯的操作机件，按下前雾灯（或向前旋转）开关，前雾指示灯、前雾灯亮；按下后雾灯（或向后旋转）开关，后雾指示灯、后雾灯亮；部分车辆前、后雾灯只有在示宽灯或边灯、近光灯或远光灯亮时才工作。,6）、除雾器开关,用于减少前、后风窗和车外后视镜表面上的湿气、雾气和霜，以改善视野。,按,上面,的开关，,前,风窗玻璃除霜器开始工作,按,下面,的开关，,后,风窗玻璃除霜器开始工作,相关重点考题,这是什么操纵装置？选择题a.空调开关b.灯光开关c.点火开关d.雨刷开关,将点火开关转到ACC位置起动机工作。判断题,C,错,提拉这个开关控制机动车哪个部位？选择题a.倒车灯b.左右转向灯c.示廓灯d.报警闪光灯,旋转开关这一档控制机动车哪个部位？选择题a.左右转向灯b.近光灯c.前后雾灯d.远光灯,B,C,按下这个开关，后风窗玻璃除霜器开始工作。判断题,错,四、仪表,装置,速度和里程表,发动机转速表,水温表,燃油表,指示灯及报警灯,在汽车的仪表板上安装有各种仪表、指示灯及报警灯，用于帮助驾驶人观察和掌握汽车及各系统的工作情况，提示异常现象和故障，以便及时消除安全隐患。,速度和里程表,速度表指针所指的数字显示当前车辆的行驶速度。里程表用于记录一天或某段区间的里程数。,发动机转速表,转速表指针所指的数字显示当前发动机转速。发动机运转时，转速表指针不能超过红色警示区。,水温表,水温表指针所指的位置显示当前泠却液的温度。,C表示温度低，”H“表示温度高。,燃油表,燃油表指针显示油箱内的燃油量。E表示空，“1/2”表示一半，“F”表示满。当指针指在红色警告线以内时，提示油箱内燃油不足，需及时加油。,相关重点考题,仪表显示当前发动机转速是6000转/分钟。（）,仪表显示当前冷却液的温度是90度。（）,错,对,这个仪表是何含义？()a.百公里油耗表b.速度和里程表c.最高时速值表d.发动机转速表,这个仪表是何含义？()a.电流表b.压力表c.水温表d.燃油表,B,C,仪表显示当前车速是,20,公里,/,小时。,(),错,指示灯及报警灯,仪表板上的各种指示灯和信号灯亮时，提示驾驶人判断车辆各部件运行情况或异常现象，及时发现安全隐患，预防机械事故发生，保证车辆正常运行。,相关重点考题,机动车仪表板上（如图所示）亮，提示行李舱开启。,(),机动车仪表板上（如图所示）亮表示启用地板及前风窗玻璃吹风。（）,错,对,（如图所示）这个符号的开关控制什么装置？,A.前风窗玻璃刮水器 B.后风窗玻璃除霜 C.后风窗玻璃刮水器 D.前风窗玻璃除霜,机动车仪表板上（如图所示）亮表示什么？选择题a.洗涤液不足b.制动液不足c.冷却系故障d.冷却液不足,D,A,机动车仪表板上（如图所示）亮，提示发电机向蓄电池充电。判断题,发动机起动后仪表板上（如图所示）亮表示什么？选择题a.发动机机油压力过高b.发动机主油道堵塞c.发动机机油压力过低d.发动机曲轴箱漏气,C,错,机动车仪表板上（如图所示）亮表示什么？选择题a.没有系好安全带b.安全带出现故障c.安全带系得过松d.已经系好安全带,机动车仪表板上（如图所示）亮表示什么？,a.驻车制动解除,b.制动踏板没回位,c.行车制动器失效,d.制动系统出现异常,A,d,D,机动车仪表板上（如图所示）亮时，表示驻车制动器处于制动状态。,对,五、安全装置,安全头枕,安全带,安全气囊,防抱死制动系统,儿童安全锁,1、安全头枕,主要作用是汽车被追尾时，有效保护驾驶人和乘车人的颈椎。调整安全头枕高度时，保持头枕中心与后脑中心平齐，才能发挥保护作用。,2、安全带,作用是在汽车发生碰撞或紧急制动时，固定驾乘人员位置，减轻对驾乘人员的伤害。,安全带,3、安全气囊,是一种辅助保护装置。汽车发生碰撞时，安全气囊迅速膨胀，在驾驶人、乘车人与仪表之间形成一个气垫，从而减轻人体受伤害的程度。,视,安全带,.flv,频,4、防抱死制动装置（ABS）,汽车紧急制动时，防止车轮抱死，最大限度发挥制动器效能，在提供最大制动力的同时能使车前轮保持转向能力，消除制动过程中的跑偏、甩尾等不稳定状态，并获得良好的制动效果。,视,频,5、儿童安全锁,是保护儿童的专用安全装置。安全锁在锁止位置时，从驾驶室内无法打开车门，只能在车外用门把将车门打开。这种装置可防止车辆行驶中或紧急停车时，儿童自己打开车门而发生危险。,相关重点考题,如图所示）这个符号的开关控制什么装置？,A.两侧车窗玻璃 B.儿童安全锁 C.电动车门 D.车门锁住开锁,机动车仪表板上（如图所示）一直亮，表示安全气囊处于 工作状态。,答案：,D,（,错）,调节座椅头枕高度，使头枕中心（）。,A,抵住脖子,B,与颈平齐,C,与头平齐,D,抵住颈椎,C,机动车仪表板上（如图所示）亮表示什么？（）,a.,防抱死制动系统故障,b.,驻车制动器处于解除状态,c.,行车制动系统故障,d.,安全气囊处于故障状态,A,机动车在紧急制动时ABS系统会起到什么作用？（）a.切断动力输出b.自动控制方向c.减轻制动惯性d.防止车轮抱死,安装了ABS系统的机动车紧急制动时，可用力踩踏制动踏板。（）,发生碰撞事故时，安全气囊加上安全带才能够起到双重保护的作用。（）,D,对,对,结束,
