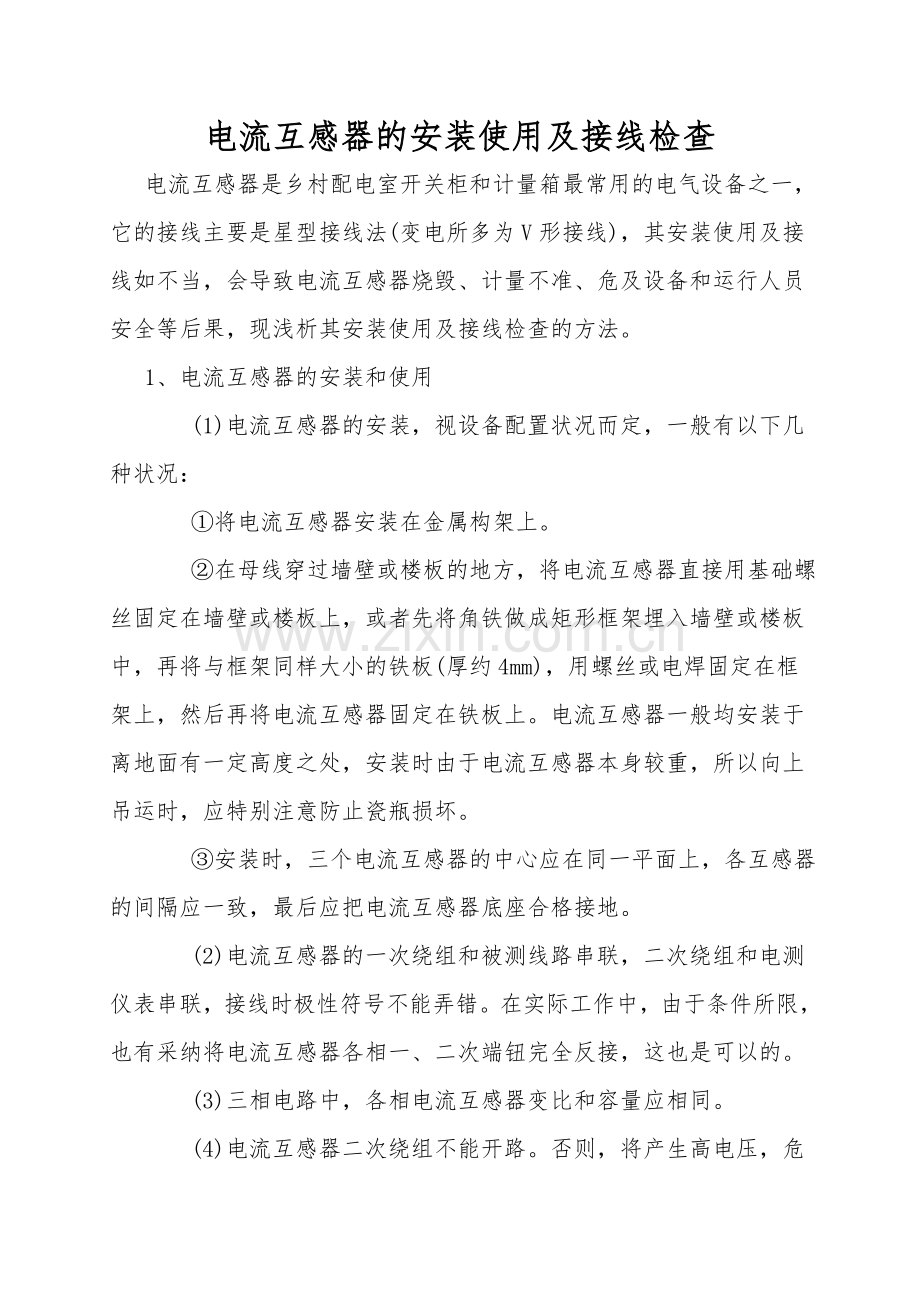

电流互感器的安装使用及接线检查
电流互感器是乡村配电室开关柜和计量箱最常用的电气设备之一，它的接线主要是星型接线法(变电所多为V形接线)，其安装使用及接线如不当，会导致电流互感器烧毁、计量不准、危及设备和运行人员安全等后果，现浅析其安装使用及接线检查的方法。
1、电流互感器的安装和使用
　　 (1)电流互感器的安装，视设备配置状况而定，一般有以下几种状况：
　　 ①将电流互感器安装在金属构架上。
　　 ②在母线穿过墙壁或楼板的地方，将电流互感器直接用基础螺丝固定在墙壁或楼板上，或者先将角铁做成矩形框架埋入墙壁或楼板中，再将与框架同样大小的铁板(厚约4mm)，用螺丝或电焊固定在框架上，然后再将电流互感器固定在铁板上。电流互感器一般均安装于离地面有一定高度之处，安装时由于电流互感器本身较重，所以向上吊运时，应特别注意防止瓷瓶损坏。
　　 ③安装时，三个电流互感器的中心应在同一平面上，各互感器的间隔应一致，最后应把电流互感器底座合格接地。
　　 (2)电流互感器的一次绕组和被测线路串联，二次绕组和电测仪表串联，接线时极性符号不能弄错。在实际工作中，由于条件所限，也有采纳将电流互感器各相一、二次端钮完全反接，这也是可以的。
　　 (3)三相电路中，各相电流互感器变比和容量应相同。

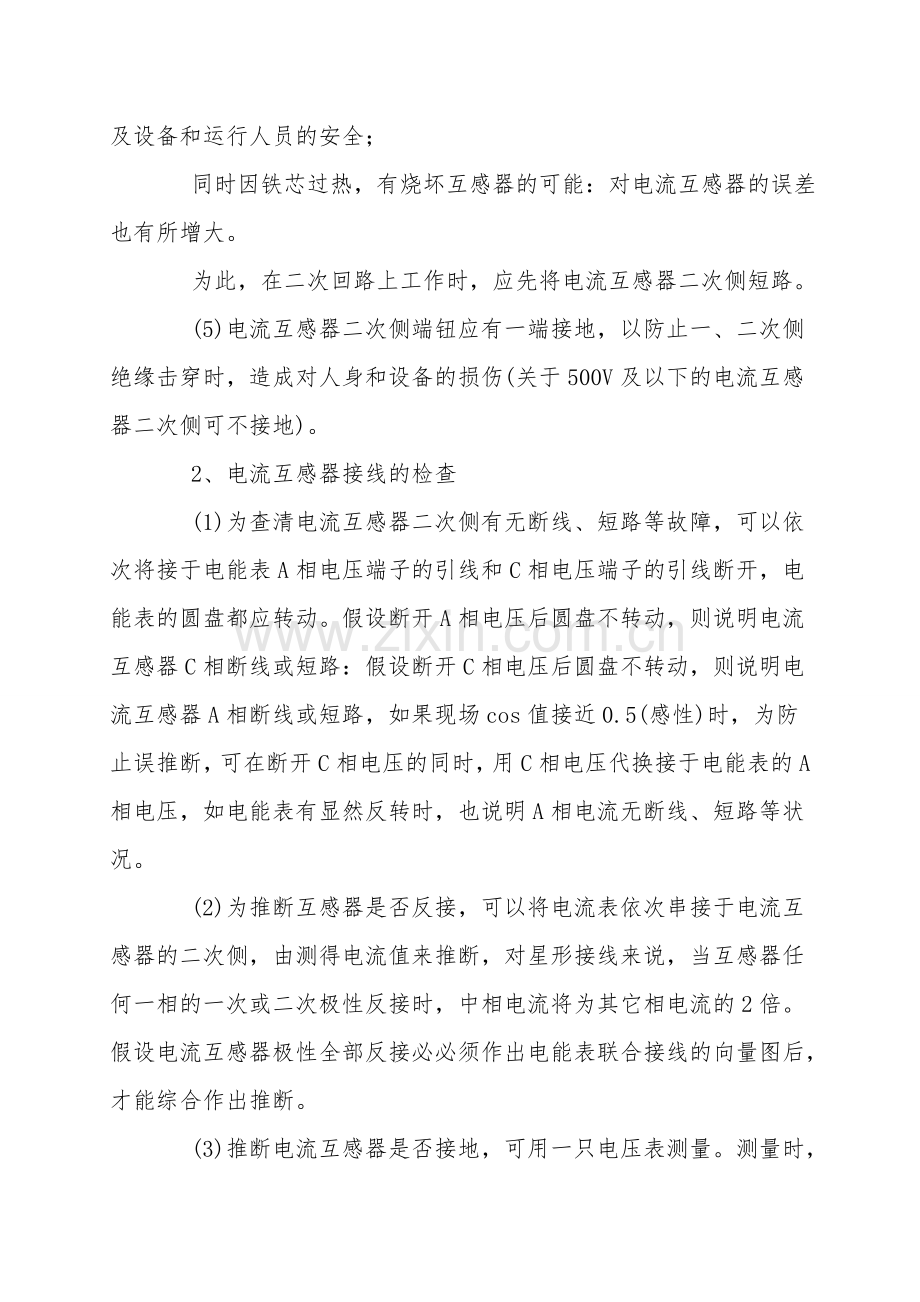

　　 (4)电流互感器二次绕组不能开路。否则，将产生高电压，危及设备和运行人员的安全；
　　 同时因铁芯过热，有烧坏互感器的可能：对电流互感器的误差也有所增大。
　　 为此，在二次回路上工作时，应先将电流互感器二次侧短路。
　　 (5)电流互感器二次侧端钮应有一端接地，以防止一、二次侧绝缘击穿时，造成对人身和设备的损伤(关于500V及以下的电流互感器二次侧可不接地)。
　　 2、电流互感器接线的检查
　　 (1)为查清电流互感器二次侧有无断线、短路等故障，可以依次将接于电能表A相电压端子的引线和C相电压端子的引线断开，电能表的圆盘都应转动。假设断开A相电压后圆盘不转动，则说明电流互感器C相断线或短路：假设断开C相电压后圆盘不转动，则说明电流互感器A相断线或短路，如果现场cos值接近0.5(感性)时，为防止误推断，可在断开C相电压的同时，用C相电压代换接于电能表的A相电压，如电能表有显然反转时，也说明A相电流无断线、短路等状况。
　　 (2)为推断互感器是否反接，可以将电流表依次串接于电流互感器的二次侧，由测得电流值来推断，对星形接线来说，当互感器任何一相的一次或二次极性反接时，中相电流将为其它相电流的2倍。假设电流互感器极性全部反接必必须作出电能表联合接线的向量图后，才能综合作出推断。
　　 (3)推断电流互感器是否接地，可用一只电压表测量。测量时，电压表的一端接向电压互感器未接地的端子上，另一端接触电流互感器的二次线，假设电压表指示为100V，说明该电流互感器二次接地。假设电压表指示为0，说明电流互感器没有接地。
　　 (4)推断接地是否正确时，可以用电流表测量。为此，应将电流表一个端子接地。同另一个端子的引线分别去和电能表的电流端子相接触，假设该端子是接地的话，电流表应无指示，电能表的圆盘转数不受影响；如果该端子不接地，则电流表有指示，圆盘转数也受影响。
