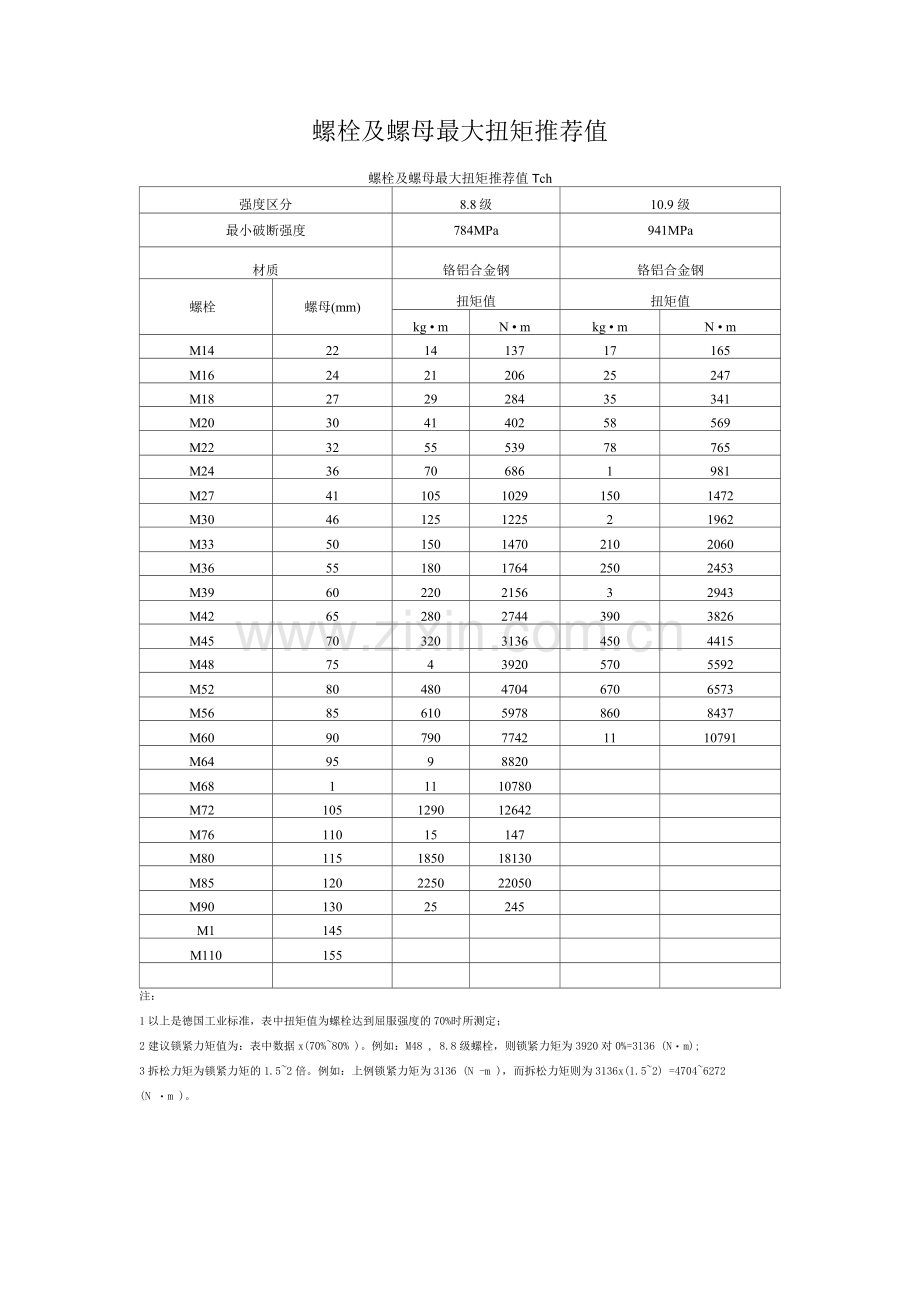

螺栓及螺母最大扭矩推荐值
螺栓及螺母最大扭矩推荐值Tch
强度区分
8.8级
10.9 级
最小破断强度
784MPa
941MPa
材质
铬铝合金钢
铬铝合金钢
螺栓
螺母(mm)
扭矩值
扭矩值
kg • m
N • m
kg • m
N • m
M14
22
14
137
17
165
M16
24
21
206
25
247
M18
27
29
284
35
341
M20
30
41
402
58
569
M22
32
55
539
78
765
M24
36
70
686
1
981
M27
41
105
1029
150
1472
M30
46
125
1225
2
1962
M33
50
150
1470
210
2060
M36
55
180
1764
250
2453
M39
60
220
2156
3
2943
M42
65
280
2744
390
3826
M45
70
320
3136
450
4415
M48
75
4
3920
570
5592
M52
80
480
4704
670
6573
M56
85
610
5978
860
8437
M60
90
790
7742
11
10791
M64
95
9
8820

M68
1
11
10780

M72
105
1290
12642

M76
110
15
147

M80
115
1850
18130

M85
120
2250
22050

M90
130
25
245

M1
145

M110
155

注：
1以上是德国工业标准，表中扭矩值为螺栓达到屈服强度的70%时所测定；
2建议锁紧力矩值为：表中数据x(70%~80% )。例如：M48 , 8.8级螺栓，则锁紧力矩为3920对0%=3136 (N・m);
3拆松力矩为锁紧力矩的1.5~2倍。例如：上例锁紧力矩为3136 (N -m )，而拆松力矩则为3136x(1.5~2) =4704~6272
(N ・m )。
