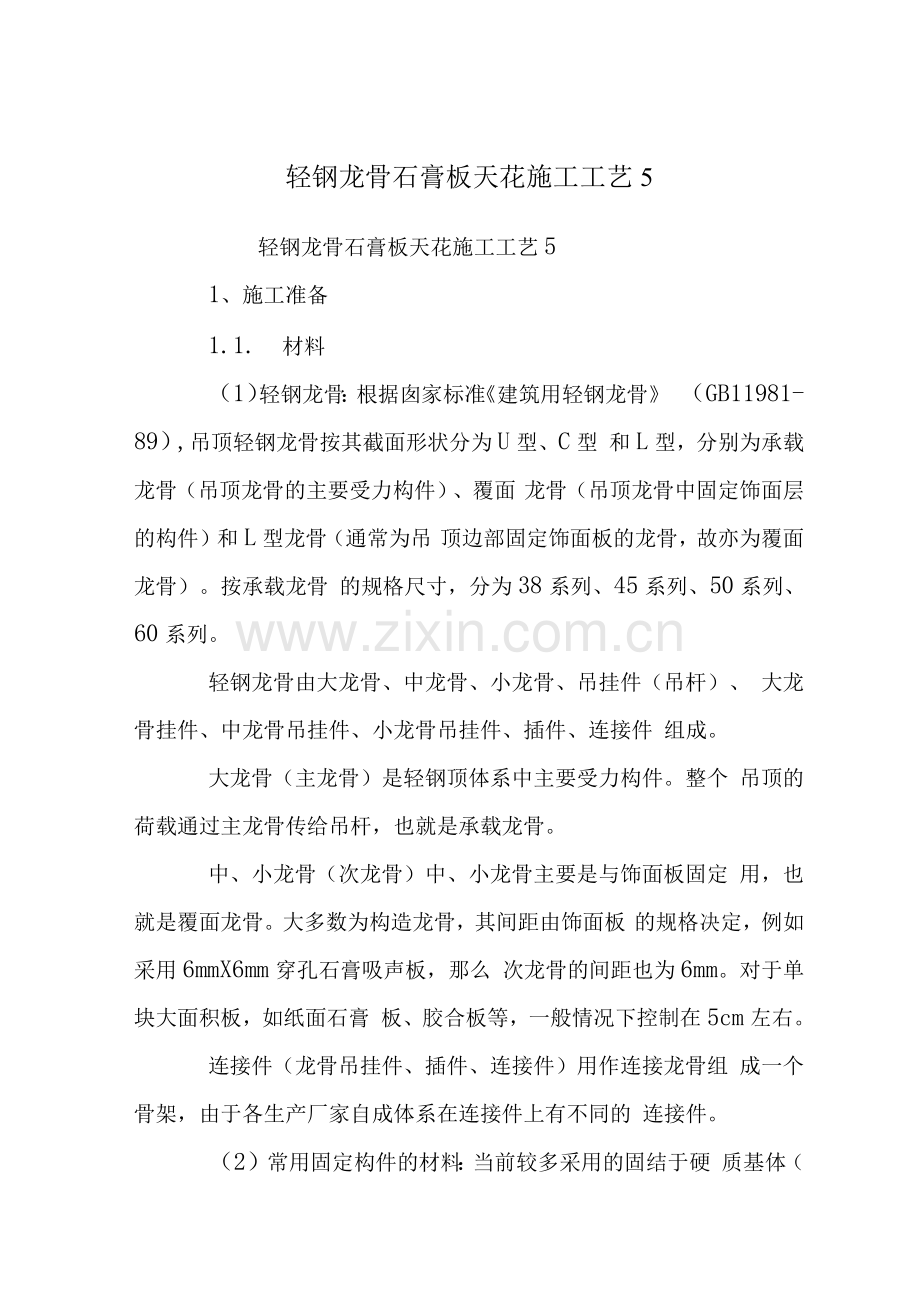

轻钢龙骨石膏板天花施工工艺5
轻钢龙骨石膏板天花施工工艺5
1、施工准备
1.1. 材料
（1）轻钢龙骨：根据囱家标准《建筑用轻钢龙骨》 （GB11981-89）,吊顶轻钢龙骨按其截面形状分为U型、C型 和L型，分别为承载龙骨（吊顶龙骨的主要受力构件）、覆面 龙骨（吊顶龙骨中固定饰面层的构件）和L型龙骨（通常为吊 顶边部固定饰面板的龙骨，故亦为覆面龙骨）。按承载龙骨 的规格尺寸，分为38系列、45系列、50系列、60系列。
轻钢龙骨由大龙骨、中龙骨、小龙骨、吊挂件（吊杆）、 大龙骨挂件、中龙骨吊挂件、小龙骨吊挂件、插件、连接件 组成。
大龙骨（主龙骨）是轻钢顶体系中主要受力构件。整个 吊顶的荷载通过主龙骨传给吊杆，也就是承载龙骨。
中、小龙骨（次龙骨）中、小龙骨主要是与饰面板固定 用，也就是覆面龙骨。大多数为构造龙骨，其间距由饰面板 的规格决定，例如采用6mmX6mm穿孔石膏吸声板，那么 次龙骨的间距也为6mm。对于单块大面积板，如纸面石膏 板、胶合板等，一般情况下控制在5cm左右。
连接件（龙骨吊挂件、插件、连接件）用作连接龙骨组 成一个骨架，由于各生产厂家自成体系在连接件上有不同的 连接件。
（2）常用固定构件的材料：当前较多采用的固结于硬 质基体（混凝土或砖等）的水泥钉、射钉和金属膨胀螺栓；固 结于轻钢或铝合金等金属型材的自攻螺钉和抽芯铆钉等；固 结于轻质材料基体（如加气混凝土等）的塑料膨胀螺栓等。
（3）吊筋：一般采用66或68钢筋，在一头加工出丝 。
（4）罩面材料：罩面的材料基本上同木龙骨的相同， 各种罩面材料均可使用在此骨架上。实际工程中常用的还有 各种石膏板（装饰石膏板、纸面、石膏板、吸声穿孔石膏板、 及嵌装式装饰石膏板）。
如果采用活动罩面板的龙骨外露结构的吊顶形式，其 外露部分采用铝合金丁型龙骨安装。装饰板搁置在T型龙骨 的两翼上。
1.2. 审查图纸，制定施工方案；绘制主龙骨走向及分 格图，制定空调风孔、检查孔、照明（灯箱、灯槽）孔安装方 案；制定施工顺序及节点样图，进行技术交底。
1.3. 结构施工时，应在现浇混凝土楼板或预制混凝土 楼板缝中，•按设计要求间距预埋6~10钢筋吊杆；一般间距 为 9~12mm。
当吊顶房间的墙、柱为砖砌体时，应在砌筑时按顶棚 标高预埋防腐木砖，木砖沿墙间距9〜12mm，木砖在柱中 每边应埋设两块以上。
1.4. 清除顶棚及周围的.障碍物，对灯饰、舞台灯钢 架等承重物固定支点，应按设计要做好。检查已安装的通风、 消防、电器线路，并检查是否完成打压试验及外层保温、防 腐等工作。这些工作完成后；方可进行吊顶安装工作。
1.5. 顶棚罩面板安装前，应做完墙、地湿作业工程项 目，搭好顶棚施工操作平台架子。
1.6..轻钢骨架顶棚在大面积施工前，应做样板间， 对顶棚的起拱度、灯槽、通风等处进行构造处理，通过做 样板间决定分块及固定方法，经鉴定认可后再大面积施工。
2、施工常用机具
轻金属龙骨及其罩面装饰板安装施工，常用的机具较 多。常用手工工具如木质材料作业的框锯、单刃与双刃刀锯、 侧锯、板锯、狭手锯、钢丝锯及多用刀等锯割工具；还有平 刨、边刨、槽蚀、线刨削工具：还有划线工具及量具如划线 笔、墨斗、量尺、角尺、水平尺、；三角尺；其他还有普通 铁锤、平头锤、起钉器及螺丝批等。常用机械有手电钻、电 锤、砂轮机、电焊机、拉铆枪，尚有以下专用工具和机械。
（1）自攻螺钉钻和射钉枪。
（2）电动剪刀：用于切割轻金属龙骨、金属板、橡
胶和塑料板等，
(3) .电动螺丝刀
(4) 小型无齿锯，又称型材切割机。
3、施工方法
3.1. 施工工艺
弹线-固定吊杆-安装主龙骨-调平主龙骨-固定次龙 骨-安装模撑龙骨-安装罩面板
3.2. 弹线
采用水平仪或前述水注法等方法，根据吊顶的设计标 高在四周墙壁或柱壁上弹线，弹线应准确、清晰，其水平允 许偏差为±5mm。按吊顶设计标高线再分别确定并弹出覆面 龙骨和承载龙骨所在位置的平面基准线；当设计为单层构造 的轻型中顶时，即弹出边部吊顶面(L型龙骨或通长木方等修 边材料底面)的水平基准线。
根据设计规定，按龙骨中距弹出纵横分格线并确定吊 点位置(楼板有预埋时即与之相应)。如果有与吊顶构造相关 联的特殊部位，如偶然上人检修简易马道及吊挂轻型设备等， 需要增设吊点吊件和承载龙骨以及吊顶面的高低错落等，这 些位置也一并标出。此时如若发现吊点位置恰遇楼板结构的 缝隙处，•而吊点的紧固主式将是采用射钉或胀铆螺栓时， 应使吊点避开楼板缝，或是采取可靠的加固方法。对于吊顶 吊点的现场确定及其紧固措施，必须充分考虑它所要承受的 荷重，同时也须针对建筑基体本身的强度，吊点的间距应严
格按照设计图纸的既定尺寸。
3.3. 固定吊杆
吊杆的选择，应根据吊顶的形式灵活处理。可用钢筋， 也可用型钢一类的型柯。如果选用的不是标准图集的构件， 那么吊杆的大小及连接构造，应经过设计与计算，校核其抗 拉强度是否满足安装的要求。如果选用标准图集，吊杆的规 格及固定方法已经计算，只要按标准图集所标注的尺寸规格 选用即可。
选用与设计吊杆、主要是安全问题，其次是悬吊方便， 调节灵活。只有这样，才能做到安全实用。在隐蔽式装配吊 顶中，吊顶本身质量的大小，是否上人或有无其他活荷载， 是决定吊顶构造的关键因素。本身质量大，再有一定检修荷 载，在固定方法上，以起码承受使用的荷载为准则。吊杆的 施工，主要包括与结构的固定、断面选择、吊杆与龙骨的连 接。
(1)吊杆与结构的固定：按照设计规定的方式，将吊 杆与吊点的紧固件相连接。与结构的固定方法，基本上有三 种形式：
① 对于板或梁上预留吊钩预埋件。即将吊杆与预埋件 焊接、勾挂、拧固或以其他方法连接。
② 在吊点的位置，用冲击钻打胀管螺栓，然后将胀管 螺栓同吊杆焊接。此种方法可省去预埋件，比较灵活。
③ 用射钉枪固定射钉，如果选用尾部带孔的射钉，将 吊杆穿过尾部的孔即可。如果选用不带孔的射钉，宜选将一 个小角钢固定在楼板上，另一条边钻孔，将吊杆穿过角钢的 孔即可固定。
对吊杆应计算好吊杆的长度尺寸，如下端需要套丝的 要注意丝扣的长度留有余地以备螺母紧固和吊杆的高度方 向调节。当前大部分吊顶上部空间的管道和设备较为复杂， 有些吊筋预埋的长度不够或龙骨产品的配套吊杆长度不足， 施工时常需另有吊筋与之相焊接，焊接时必须采用搭接焊， 焊接部位的长度应不小于60mm,焊缝应 饱满。
(2)吊杆与龙骨的连接：可以采用焊接，也有的采用 吊挂件。焊接固然很牢固，但维修或更换时较麻烦。吊挂件 则不然，它是工厂的成品，随龙骨配套供应，安装一般比较 简单牢固，如前面提到的吊挂件，安装时已经定型化，套住 即可。吊挂件的型式主要是根据龙骨的断面来设计，不同的 龙骨断面，需不同的吊挂件，安装的办法也有所差别。
上人吊顶与不上人吊顶的悬挂系统上也有区别。上人 吊顶的悬挂，既要挂住龙骨，同时也要阻止龙骨摆动，所以， 用一个吊环将龙骨箍住。
不上人吊顶悬挂，用一个特别的挂件卡在龙骨的槽中，
使之达到悬挂的目的。
3.4. 安装主龙骨
在龙骨的安装程序上，因为主龙骨在上，所以，吊挂 件同主龙骨相连，在主龙骨底部弹线，然后再用连接件将次 龙骨与主龙骨固定。在主、次龙骨的安装程序上，可先将主 龙骨与吊杆安装完毕，然后再依次安装中龙骨、小龙骨。也 可以主、次龙骨一齐安装，二者同时进行。至于采用哪些形 式，主要视不同部位、所吊面积大小来决定。
3.5. 调平主龙骨
在安装龙骨前，因为已经拉好标高控制线，根据标副 蝴线，使龙骨就位，调平主要是调整主龙骨，只要主龙骨标 高正确，中、小龙骨一般不会发生什麽问题。待主龙骨与吊 件及吊杆安装就位以后，以一个房间为单位进行调整平直。 调平时按房间的十字和对角拉线，以水平线调整主龙骨的平 直；也可同时使用60mmX60mm的平直木方条，按主龙骨的间 距钉圆钉将龙骨卡住作临时固定，木方两端顶到墙上或梁边， 再依照拉线进行龙骨的升降调平；对于由T型龙骨装配的轻 型吊顶，主龙骨基本就位后，可暂不调平，待安装横撑龙骨 后再行调平调正。
较大面积的吊顶主龙骨调平时应注意，其中间部分应 略有起拱；起拱高度一般不小于房间短向跨度的1 / 2。
3.6. 固定次龙骨、横撑龙骨
在覆面次龙骨与承载主龙骨的交叉布置点，可使用其 配套的龙骨挂件（或称吊挂件、挂搭）将二者上下连接固定， 龙骨挂件的下部勾挂住覆面龙骨，上端搭在承载龙骨上，将 其U型或W型腿用钳子嵌入承载龙骨内。
中龙骨的位置根据大样图按板材尺寸而定，如果间距 较大（大于8mm）时，在中龙骨之间增加小龙骨，小龙骨与 中龙骨平行，与大龙骨垂直用小吊挂件固定。
安装横撑龙骨。横撑龙骨用中、小龙骨截取，其位置 与中、小龙骨垂直，装在罩面板的拼接处，如装在罩面板内 部或者作为边龙骨时，宜用小龙骨截取。横撑龙骨与中、小 龙骨的连接，采用中、小接插体连接牢固。再安装沿边异型 龙骨或铝角条。
横撑龙骨与中、小龙骨的底面必须平顺，所有接头处 不得有下沉感，以便于罩面板安装。横撑龙骨的间距与中龙 骨的间距，都必须根据所使用罩面板的每块实际尺寸决定。 主、次龙骨长度方向可用接插件接，接头处要错开。龙骨的 安装，一般是按照预选弹好的位置，从一端依次安装到另一 端。如果有高低跨，常规做法是先安装高跨部分，然后再安 装低跨。对于检修孔、上人孔、通风篦子等部位，在安装龙 骨的同时，应将尺寸及位置留出，将封边的横撑龙骨安装完 毕。如果在吊顶下部悬挂大型灯饰，龙骨与吊杆在此方面都 应做好配合，有些龙骨还需断开，那么，在构造上还应采取 相应的加固措施。如若大型灯饰，悬挂最好同龙骨脱开，以 便安全使用。如若一般灯具，对于隐蔽式装配吊顶来说，可 以将灯具直接固定在龙骨上。
3.7. 覆罩面板
龙骨安装完毕后要进行认真检查，符合要求后才能安 装罩面板。对安装完毕的轻钢龙骨架，特别要检查对接和连 接处的牢固性，不得有虚接、虚焊现象。
安装罩面板同木龙骨一样可以安装各种类型的罩面 板，轻钢龙骨一般均与纸面石膏板相配使用，下面以纸面石 膏板为例介绍覆面板的施工方法。
纸面石膏板品种艮多，有普通纸面石膏板、耐火纸面 石膏板和纸面石膏装饰吸声板等。用作吊顶的基层，主要是 普通纸面石膏板和耐火纸面石膏板，板的长底有18，21， 24，27，30，33 和 36mm；宽度有 9，12mm； 厚度有9，12，15，18mm（耐火板还有21mm和25mm厚），一 般情况下多用9mm和12mm。板材的棱边形状有矩形（PJ或1U）、 45倒角形（P1）或HD、楔形（PC或HC）、半圆形（PB或HB）和 圆形（PY或FIY）五种（图3-2-16）。板的端头则与棱边相垂直 的平面。
纸面石膏装饰吸声板主要用于吊顶的面层。它的主要 形状为正方形，常用5mmX5mm 6mmX6mm，厚度有 9mm和12mm，活动式装配吊顶主要以9mm厚为宜。
（1）纸面石膏板的罩面钉装：装饰工程施工及验收规 范（JGJ73-91）对纸面石膏板的安装有明确规定，要求板材应 自由状态下就位固定，以防止出现弯棱、凸鼓等现象。纸面 石膏板的长边（包封边），应沿纵向次龙骨铺设。板材与龙骨 固定时，应从一块板的中间向板的四边循序固定，不得采用 在多点上同时作业的做法。
用自攻螺钉铺钉纸面石膏板时，钉距以150~170mm为 宜，螺钉应与板面垂直。自攻螺钉与纸面石膏板边的距离： 距包封边（长边）以10~15mm为宜；距切割边（短边）以15~20mm 为宜。钉头略埋入板面，但不能致使板材纸面破损。在装钉 操作中如出现有弯曲变形的自攻螺钉时，应予剔除，在相隔 50mm的部位另安装自攻螺钉。纸面石膏板的拼接缝处，必须 是安装在宽度不小于40mm的C型龙骨上；其短边必须采用 错缝安装，错开距离应不小于3mm。安装双层石膏板时， 面层板与基层板的接缝也应错开，上下层板各自的接缝不得 同时落在同一根龙骨上。
（2）嵌缝处理：
纸面石膏板拼接缝的嵌缝材料主要有两种：一是嵌缝 石膏粉，二是穿孔纸带。嵌缝石膏粉的主要成分是石膏粉加 入缓凝剂等。嵌缝及填嵌钉孔等所用的石膏腻子，由嵌缝石 膏粉加入适量清水（嵌缝石膏粉与水的比例为1：0.6），静 置5-6min后经人工或机械调制而成，调制后应放置30min 再使用。注意石膏腻子不可过稠，调制时的水温不可低于5C， 若在低温下调制应使用温水；调制后不可再加石膏粉避免腻 子中出现结块和渣球。穿孔纸带即是打有小孔的牛皮纸带， 纸带上的小孔在嵌缝时可保证石膏腻子多余部分的挤出。纸 带宽度为50mm。使用时应先将其置于清水中浸湿，这样做有 利于纸带与石膏腻子的粘合。此外，另有与穿孔纸带起着相 同作用的玻璃纤维网格胶带，其成品已浸过胶液，具有一定 的挺度，并在一面涂有不干胶。它有着较牛皮纸带更优异的 拉结作用，在石膏板板缝处有更理想的嵌缝效果，故在一些 重要部位可采用它以取代穿孔牛皮纸带，以防止板缝开裂的 可能性。玻纤维格胶带的宽度一般为50mm，价格高于穿孔纸 带。
整个吊顶面的纸面石膏板铺钉完成后，应进行检查， 并将所有的自攻螺钉的钉头涂刷防锈涂料，然后用石膏腻子 嵌平。此后即作板缝的嵌填处理，其程序如下：
① 清扫板缝，用小刮刀将嵌缝石
膏腻子均匀饱满地嵌入板缝，并在板缝处刮涂约60mm宽、 imm厚的腻子。随即贴上穿孔纸带｛或玻璃纤维网格胶带）， 使用宽约60mm的腻子刮刀顺穿孔纸带（或玻纤网格胶带）方 向压刮，将多余的腻子挤出，并刮平、刮实，不可留有气泡。
② 用宽约150mm的刮刀将石膏腻子填满宽约150mm的 板缝处带状部分。
③ 用宽约3mm的刮刀再补一遍石膏腻子，其厚度不
得超出2mm。
④ 待腻子完全干燥后（约12h），用2号砂布或砂纸将 嵌缝石膏腻子打磨平滑，其中可部分略微凸起，但要向两边 平滑过渡。
3.8. 吊顶节点收处理
（1）吊顶与墙柱面结合处收
装饰石膏板吊顶与墙柱面的衔接处的收方式，主要 有平接式和留槽式两种。
（2）吊顶与窗帘盒结合处收
吊顶与墙窗盒的结合部位处理，一般为两种情况，一 是采用本吊顶体系，即用轻钢龙骨作窗帘盒骨架，窗帘合下 部以纸面石膏板罩面；二是窗帘盒为木库材料，轻钢龙骨纸 面石膏板吊顶与其立面卓然平接。
（3）吊顶与灯具结合处节点
安排灯位时，应尽量避免使主龙骨截断，如果不可避 免，应将两段龙骨在上部再连接。
（4）吊顶与烟感报警器、喷淋头的节点安装
烟感器和喷淋头在安装施工中应注意水管预留必须 到位，既不可伸出吊顶面，也不能留短；烟感器及喷淋头旁， 不得设置任何遮挡物。
3.9. 轻钢龙骨的组合构造
吊顶骨架的组合可以是双层构造，也可以是单层构造。 双层构造中的次龙骨、横撑龙骨、小龙骨（或一种龙骨的纵 向与横向布置）等C型覆面龙骨紧贴主龙骨（U型或C型大龙 骨、承载龙骨）的底面安装吊挂；单层构造的吊顶骨架，无 论大、中、小龙骨的布置，均在同一水平面，根据工程实际， 也可以不采用大龙骨而以中龙骨进行纵横装设。
U型（或C型）承载大龙骨的中距及吊点间距，因吊顶 装饰构造不同的配套材料的要求而由设计区别确定。在一般 情况下，双层轻钢U，C型龙骨骨架大龙骨中距应W12mm， 吊点间距也应W12mm，中龙骨中距为5〜15mm（根据罩 面板拼接情况具体确定）；单层吊顶构造的主龙骨中距为 4-6mm，吊点间距为 8〜15mm。
