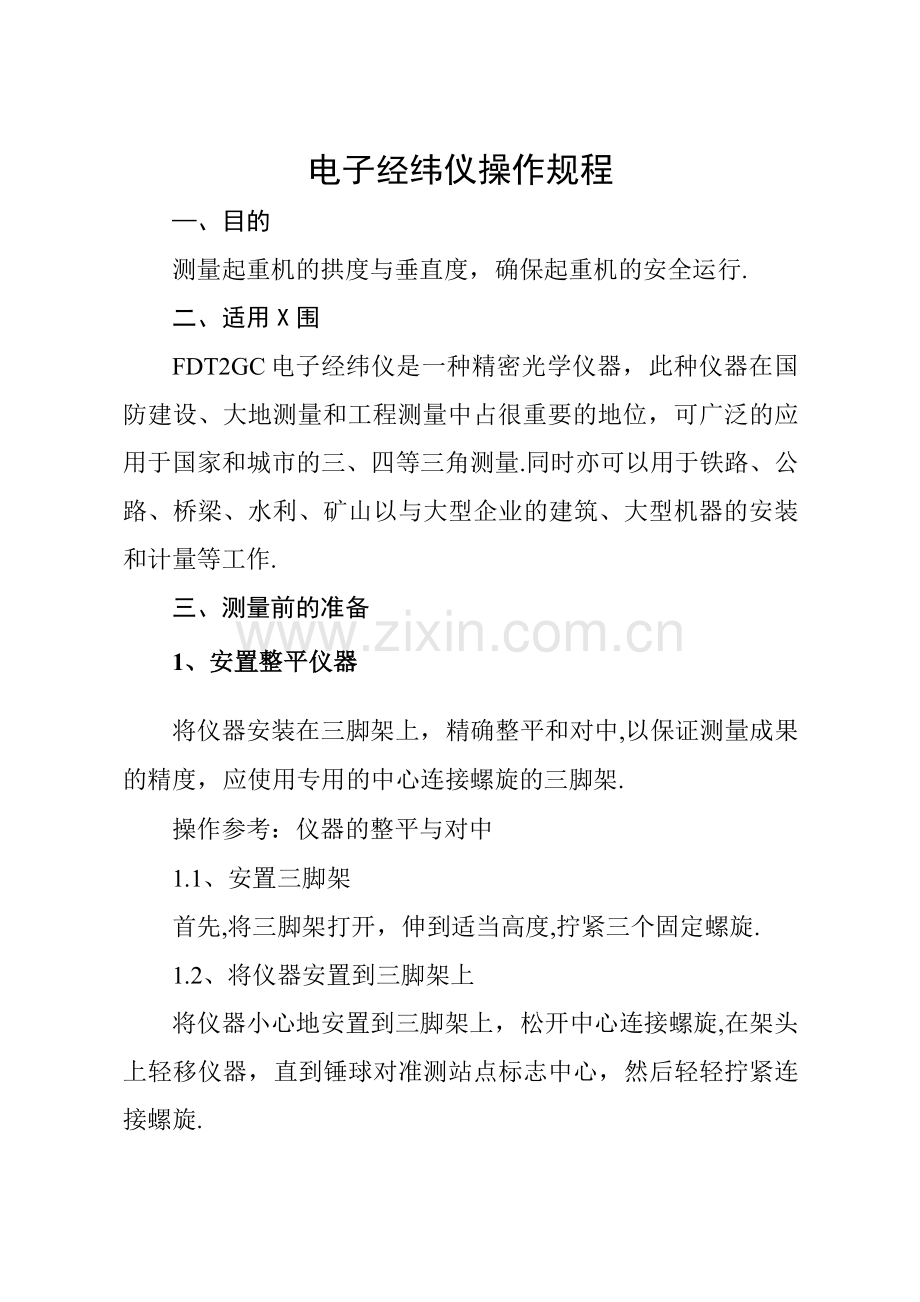

电子经纬仪操作规程
—、目的
测量起重机的拱度与垂直度，确保起重机的安全运行.
二、适用X围
FDT2GC电子经纬仪是一种精密光学仪器，此种仪器在国防建设、大地测量和工程测量中占很重要的地位，可广泛的应用于国家和城市的三、四等三角测量.同时亦可以用于铁路、公路、桥梁、水利、矿山以与大型企业的建筑、大型机器的安装和计量等工作.
三、测量前的准备
1、安置整平仪器
将仪器安装在三脚架上，精确整平和对中,以保证测量成果的精度，应使用专用的中心连接螺旋的三脚架.
操作参考：仪器的整平与对中
1.1、安置三脚架
首先,将三脚架打开，伸到适当高度,拧紧三个固定螺旋.
1.2、将仪器安置到三脚架上
将仪器小心地安置到三脚架上，松开中心连接螺旋,在架头上轻移仪器，直到锤球对准测站点标志中心，然后轻轻拧紧连接螺旋.

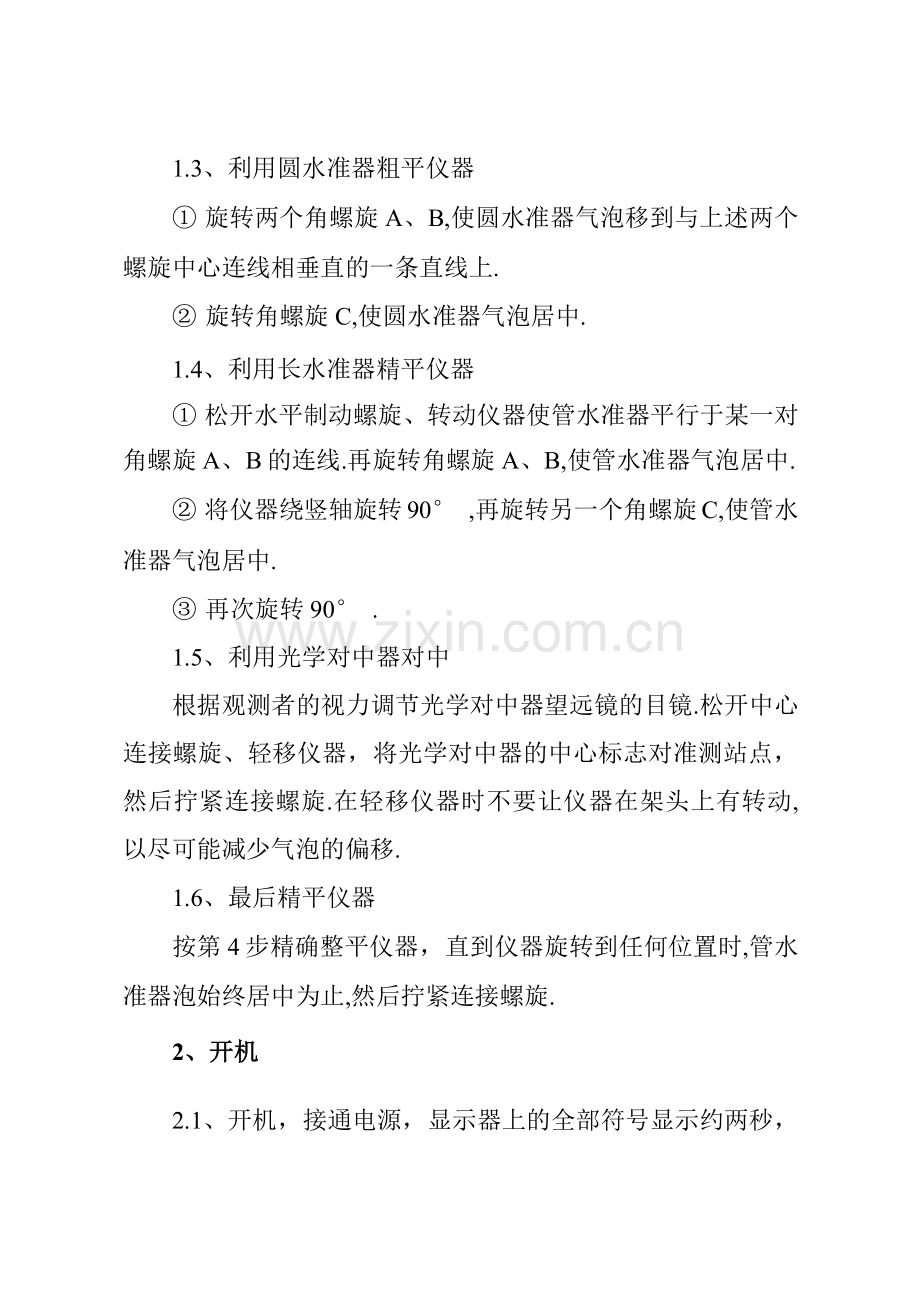

1.3、利用圆水准器粗平仪器
① 旋转两个角螺旋A、B,使圆水准器气泡移到与上述两个螺旋中心连线相垂直的一条直线上.
② 旋转角螺旋C,使圆水准器气泡居中.
1.4、利用长水准器精平仪器
① 松开水平制动螺旋、转动仪器使管水准器平行于某一对角螺旋A、B的连线.再旋转角螺旋A、B,使管水准器气泡居中.
② 将仪器绕竖轴旋转90° ,再旋转另一个角螺旋C,使管水准器气泡居中.
③ 再次旋转90° .
1.5、利用光学对中器对中
根据观测者的视力调节光学对中器望远镜的目镜.松开中心连接螺旋、轻移仪器，将光学对中器的中心标志对准测站点，然后拧紧连接螺旋.在轻移仪器时不要让仪器在架头上有转动,以尽可能减少气泡的偏移.
1.6、最后精平仪器
按第4步精确整平仪器，直到仪器旋转到任何位置时,管水准器泡始终居中为止,然后拧紧连接螺旋.
2、开机
2.1、开机，接通电源，显示器上的全部符号显示约两秒，然后显示要求垂直角过零的符号.
2.2、旋转望远镜使垂直角过零.
3、关机
按住关机键约两秒钟，显示屏显示OFF,抬起按键关机，此功能的设置是为了避免用户不小心按下关机键而关机的情况.
四、测量
1、角度测量
1.1、水平角右旋增量和垂直角测量
A、确定处于测角模式
① 、瞄准第一个目标A.
② 按"测量置零〃键，把目标A的水平角置于0° ，〃 .
③ 瞄准第二个目标B,得到所需要目标B的水平角和垂直角.
B、对准目标
① 将望远镜对着亮处，进行目镜调焦，使十字丝清晰可见〔调整时朝着观察者的方向转动目镜调焦圈，再反方向调焦.
② 用粗瞄器对目标进行粗瞄，粗瞄时允许观察者与粗瞄器之间有一定的空间.
③ 转动望远镜调焦手轮，对目标进行调焦.
1.2、水平角右旋增量和左旋增量转换
确定处于测角模式
① 瞄准第一目标A.
② 按动"输出左/右〃键水平角由"右水平角〃模式转换到"左水平角〃模式.
③ 以"左水平角〃模式进行测量.
1.3、水平角度设置
确定处于测角模式
① 转动微动手轮，置放所需要的水平角度.
② 按动"测距锁定〃键，水平角数值锁定，并闪烁.
③ 瞄准目标.
④ 按动"测距锁定〃键，水平角度显示闪烁停止，数值不再锁定.
1.4、重复角度测量
确定处于测角模式
① 按下"切换〃键.
② 按下"测距锁定〃键,仪器置于复测模式.
③ 照准第一目标A.
④ 按下"测量置零〃键，将第一目标读数置为0° ,〃 .
⑤ 用水平固定螺钉和微动螺旋照准第二目标B.
⑥ 按下"测距锁定〃键，将水平角保持并存入仪器中.
⑦ 用水平固定螺旋和微动螺旋再次照准目标A.
⑧ 按下"测量置零〃键，将第一目标读数置为0° ,〃 .
⑨ 用水平固定螺旋和微动螺旋再次照准目标.
⑩ 按下"测距锁定〃键，将水平角保持并存入仪器.这时显示出角度平均值.重复⑥至⑩的步骤,可进行所需要的复测次数的测量.测完后按下"切换〃键退出复测模式.
1.5、垂直角百分比测量模式〔坡度角测量〕
确定处于测角模式
① 按动"斜平高角斜〃键,垂直角转换成坡度值显示.
② 再次按动"斜平高角斜〃键，坡度值返回角度值显示.
2、距离坐标测量
2.1、与测距仪结合使用
FDT2GC可以与测距仪组合成全站仪使用,在测量距离前,应先对测距仪设置大气校正、棱镜常数等.
使用FDC09型联结器把FDT2GC与测距仪连接，使用数据电缆线连接FDT2GC与测距仪的数据通信，调整联结器上的调整螺钉使FDT2GC与测距仪的光轴平行.
2.2、测距
① 用仪器瞄准第一个目标，用EDM瞄准棱镜.
② 按"切换〃键,再在按下"测量置零〃键，进入测距模式.
③ 按"测量置零〃键,EDM测量值送入仪器.
④ 按"斜平高角斜〃键，显示值循环转换到平距、高差、斜距.
⑤ 按"切换〃键，退出测距模式，返回原状态.
五、注意事项
1、为延长电池供电时间，操作者应随时关闭电源.长期不使用，应将电池从照明盒中取出，以防电池腐烂,损坏盒内零件.〔电
池盒不防爆〕
2、FDT2GC电子经纬仪是精密的光学仪器，因此，在旋转各手轮时均宜动作轻微，不宜用力过大〔基座制动螺钉可适当用力锁紧〕，以免损伤一起和影响一起的精度.
3、仪器不使用时，应放于仪器箱内，箱内要放适量的干燥剂,箱子也应放干燥、清洁、通风良好的房间内，一起应防止雨淋和受潮.
4、仪器装上三脚架后，锁紧牢固，以防摔下.
