提升机、卷扬机、井字架的搭设拆除方案.docx

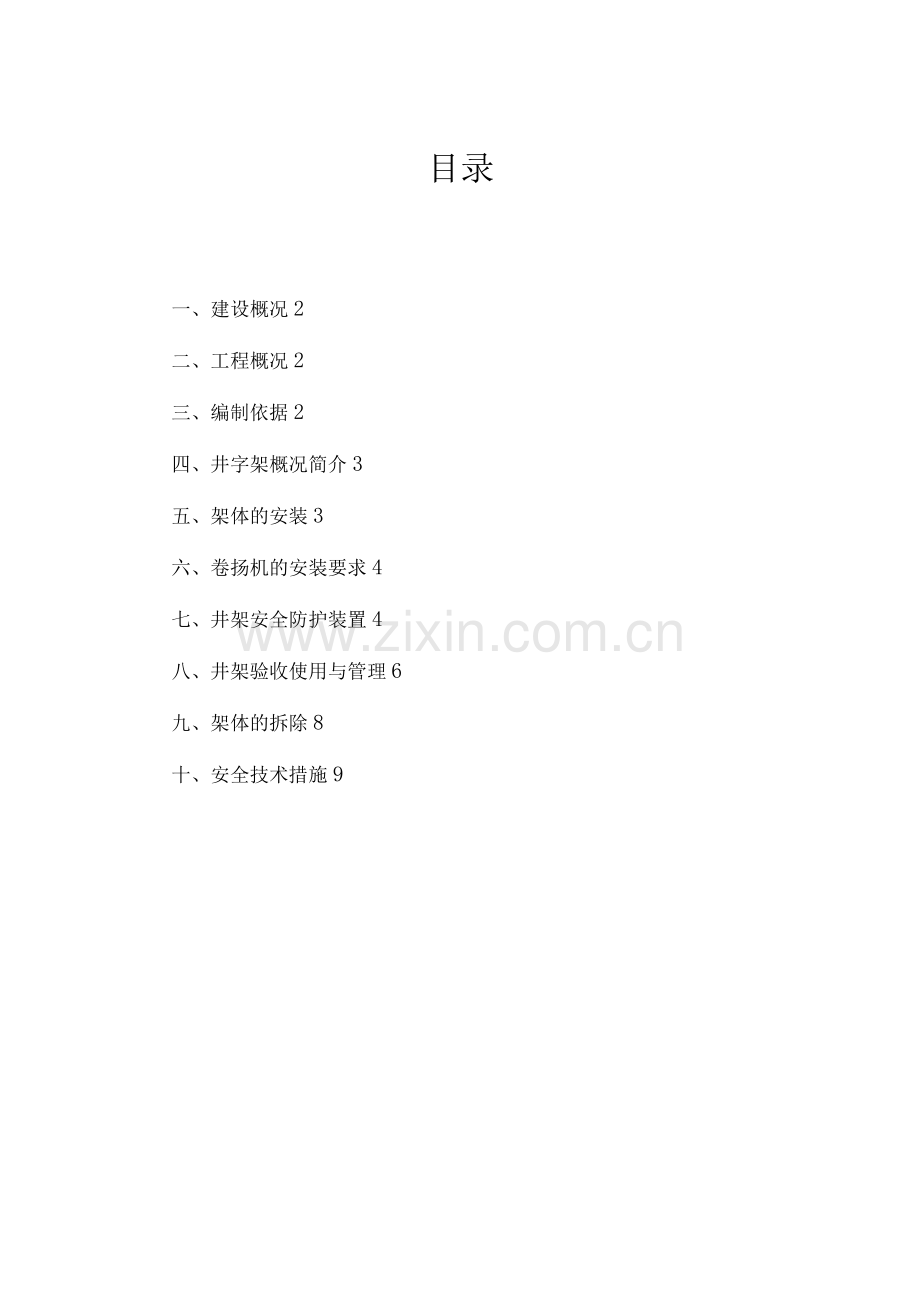

目录
一、建设概况2
二、工程概况2
三、编制依据2
四、井字架概况简介3
五、架体的安装3
六、卷扬机的安装要求4
七、井架安全防护装置4
八、井架验收使用与管理6
九、架体的拆除8
十、安全技术措施9

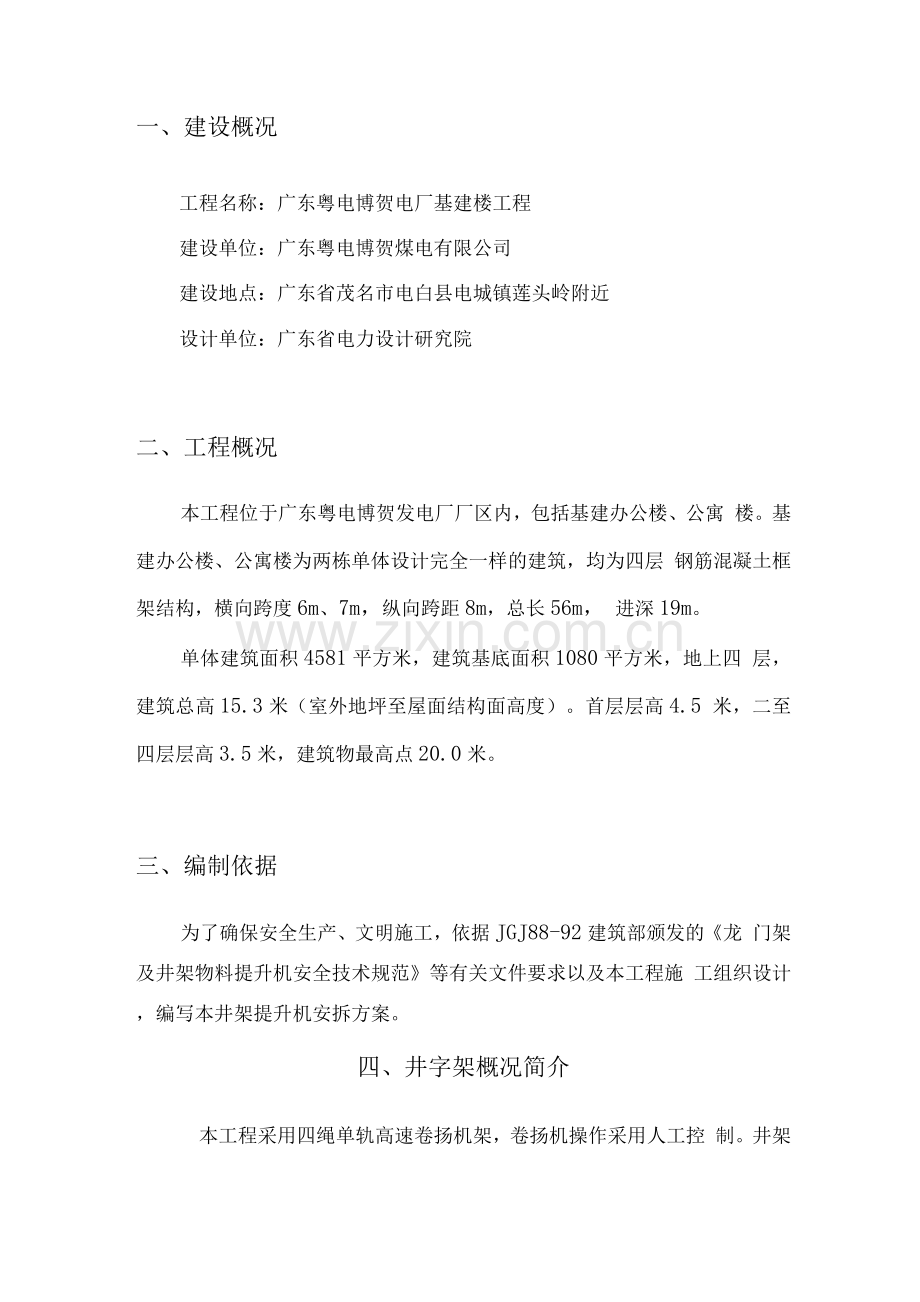

一、建设概况
工程名称：广东粤电博贺电厂基建楼工程
建设单位：广东粤电博贺煤电有限公司
建设地点：广东省茂名市电白县电城镇莲头岭附近
设计单位：广东省电力设计研究院
二、工程概况
本工程位于广东粤电博贺发电厂厂区内，包括基建办公楼、公寓 楼。基建办公楼、公寓楼为两栋单体设计完全一样的建筑，均为四层 钢筋混凝土框架结构，横向跨度6m、7m，纵向跨距8m，总长56m， 进深19m。
单体建筑面积4581平方米，建筑基底面积1080平方米，地上四 层，建筑总高15.3米（室外地坪至屋面结构面高度）。首层层高4.5 米，二至四层层高3.5米，建筑物最高点20.0米。
三、编制依据
为了确保安全生产、文明施工，依据JGJ88-92建筑部颁发的《龙 门架及井架物料提升机安全技术规范》等有关文件要求以及本工程施 工组织设计，编写本井架提升机安拆方案。
四、井字架概况简介
本工程采用四绳单轨高速卷扬机架，卷扬机操作采用人工控 制。井架截面尺寸21mm x 21mm，标准节高度为1.8m，载重量 10kg，计划高度:20.咪。
五、架体的安装
1、参加安装人员必须经过专业培训，熟悉本机主要性能、结构， 具备熟练的操作技能。
2、安装人员应配备必要的安全保护设备，如安全帽、安全带等。
3、安装过程中设专人指挥，安装人员在指定的岗位上工作，不 得擅自离开或随便调换岗位。
4、升降机的基础。升降机基础采用C20混凝土浇捣，浇捣混凝 土时，除了要保证地脚螺丝距离的尺寸外，还应保证地脚螺丝的垂直 度和露出基面60〜80mm等要求，同时必须平整，待混凝土达到强度 龄期方可安装钢井架。
5、安装顺序：井字架的底盘的立杆构件-横杆构件-斜杆构件 -导轨-立杆构件（重复进行）-横梁-穿钢丝绳-装安全门-防 冲装置等。
6、安装架体时，应先将架体与基础连接牢固，每安装2个标准 节（一般不大于8m ）应采取临时支撑或临时缆风绳固定，并进行校 正，在确认稳定时，方可继续作业。
7、安装井字架时，两边立柱应交替进行，每安装2节，除将 单肢柱进行临时固定外，尚应将两立柱横向连接成一体。
8、架体各节点的螺栓必须紧固，螺栓应符合孔径要求，严禁
扩孔和开孔，更不得漏装或以铁丝代替。
六、卷扬机的安装要求
1、卷扬机应安装在平整坚实的位置上，宜远离危险作业区，视 线应良好。
2、卷扬机应搭安全操作棚。
3、卷扬机锚桩应在素土夯实后，浇注C20砼，厚度3mm,予埋 螺栓。
4、当钢丝绳在圆筒中间位置时，架体底部的导向滑轮应与圆筒 轴心、垂直，否则应设置辅助导向滑轮，并用地锚、钢丝绳栓牢。
5、提升钢丝绳运行中应架起，使之不拖地面和被水浸泡，应挖 沟槽或砌红砖并加保护措施。严禁在钢丝绳穿行的区域内堆放物料。
七、井架安全防护装置
提升机应具有下列安全防护装置并满足要求：
（一）安全停靠装置或断绳保护装置。
1、安全停靠装置。吊篮运行到位，停靠装置将吊篮定位；该装 置应能可靠地承担吊篮自重、额定荷载及运料人员和装卸物料时的工 作荷载。
2、断绳保护装置。当吊篮悬挂或运行中发生断绳时；应能可靠 地将其停住并固定在架体上。其滑落行程，在吊篮满载时；不得超过 1m。
（二）楼层停靠栏杆（门）。各楼层的通道处，应设置常闭 的停靠栏杆（门），宜采用联锁装置（吊篮运行到位时方可打开）。停 靠拦杆可采用钢管制造，其强度应能承受1kN/M水平荷载。
（三）吊篮安全门。吊篮的进料处应装设安全门。安全门宜采 用联锁开启装置，升降运行时安全门封闭吊篮的进料，防止物料从 吊篮中滚落。
（四）进料防护棚。防护棚应设在提升机架体地面进料上方。 其宽度应大于提升机的最外部尺寸；长度：低架提升机应大于3m， 高架提升机应大于5m。其材料强度应能承受10kPa的均布静荷载。 可采用50mm厚木板架设两层，上下层间距应不小于5mm。
（五）上极限限位器。该装置应安装在吊篮允许提升的最高工作 位置。吊篮的越程（指从吊篮的最高位置与天梁最低处的距离），应 不小于3m。当吊篮上升达到限定高度时，限位器即行动作，切断电 源（指可逆式卷扬机）或自动报擎（指磨擦式卷扬机）。
（六）紧急断电开关。紧急断电开关应设在便于司机操作的位置, 在紧急情况下，应能及时切断提升机的总控制电源。
高架提升机除应满足前款规定外，尚需具备下列安全装置并应满 足以下要求：
1、下极限限位器。该限位器安装位置，应满足在吊篮碰到缓站 器之前限位器能够动作。当吊篮下降达到最低限定位置时，限位器自 动切断电源，使吊篮停止下降。
2、缓冲器。在架体的底坑里应设置缓冲器，当吊篮以额定荷载 和规定的速度作用到缓冲器上时，应能承受相应的冲击力。缓冲器的 形式，可采用弹簧或弹性实体。
八、井架验收使用与管理
（一）验收
安装后使用前的验收应符合下列规定：
提升机安装后，应由监理部门组织按照规范和设计规定进行检查 验收，确认合格发给使用证后，方可交付使用。使用前和使用中的检 查宜包括下列内容：
1、使用前的检查：
（1）金属结构有无开焊和明显变形；
（2）架体各节点连接螺栓是否紧固；
（3）附墙架、缆风绳、地锚位置和安装情况；
（4）架体的安装精度是否符合要求；
（5）安全防护装置是否灵敏可靠；
（6）卷扬机的位置是否合理；
（7）电气设备及操作系统的可靠性；
（8）钢丝绳、滑轮组的固接情况；
（9）提升机与输电线路的安全距离及防护情况。
2、定期检查。定期检查每月进行1次，由有关部门和人员参加， 检查内容包括：
（1）金属结构有无开焊、锈蚀、永久变形；
（2）扣件、螺栓连接的紧固情况；
（3）提升机构磨损情况及钢丝绳的完好性；
（4）安全防护装置有无缺少、失灵和损坏；
（5）缆风绳、地锚、附墙架等有无松动；
（6）电气设备的接地（或接零）情况；
（7）断绳保护装置的灵敏度试验。
3、日常检查。日常检查由作业司机在班前进行，在确认提升机
正常时，方可投入作业。检查内容包括：
（1）地锚与缆风绳的连接有无松动；
（2）空载提升吊篮做1次上下运行，验证是否正常，并同时碰 撞限位器和观察安全门是否灵敏完好；
（3）在额定荷载下，将吊篮提升至离地面1 — 2M高度停机，检 查制动器的可靠性和架体的稳定性；
（4）安全停靠装置和断绳保护装置的可靠性；
（5）吊篮运行通道内有无障碍物；
（6）作业司机的视线或通讯装置的使用效果是否清晰良好。
（二）使用：
1、物料在吊篮内应均匀分布，不得超出吊篮。当物料在吊篮中 立放时，应采取防滚落措施，散料应装箱或装笼，严禁超载使用；
2、严禁人员攀登、穿越提升机架体和乘吊篮上下；
3、提升机在多工种、多楼层同时使用时，应专设指挥人员，信 号不清不得开机。作业中不论任何人发出紧急停车信号，应立即执行;
4、闭合主电源前或作业中突然断电时，应将所有开关扳回零位。 在重新恢复作业前，应在确认提升机动作正常后方可继续使用；
5、发现安全装置失灵时，应立即停机修复。作业中不得随意使 用极限限位装置；
6、使用中要经常检查钢丝绳、滑轮工作情况；如发现磨损严重 必须按照有关规定及时更换；
7、采用磨擦式卷扬机为动力的提升机，吊篮下降时，应在吊篮 行至离地面1 — 2m处，控制缓缓落地，不允许吊篮自由落下直接降 至地面；
8、作业后，将吊篮降至地面，各控制开关扳至零位，切断主电 源，锁好闸箱。
（三）管理
提升机使用中应进行经常性的维修保养，并符合下列规定：
1、司机应按使用说明书的有关规定，对提升机各润滑部位，进 行注油润滑；
2、维修保养时，应将所有控制开关扳至零位，切断主电源，并 在闸箱处挂“禁止合闸，有人工作”标志，必要时应设专人篮护；
3、提升机处于工作状态时，不得进行保养、维修，排除故障应 在停机后进行；
4、更换零部件时，零部件必须与原部件的材质性能相同，并应 符合设计与制造标准；
5、维修主要结构所用焊条及焊缝质量，均应符合原设计要求；
6、维修和保养提升机架体顶部时，应搭设上人平台，并应符合 高处作业要求；
7、提升机应由设备部门统一管理，不得对卷扬机和架体分开管 理；
8、金属结构堆放时，应放在垫木上，在室外存放，要有防雨及 排水措施。电气、仪表及易损件的存放，应注意防震、防潮；
9、运输提升机各部件时，装车应垫平，尽量避免磕碰，同时应 注意各提升机的配套性。
九、架体的拆除
拆除作业前检查的内容一般包括：
1、查看提升机与建筑物及脚手架的连接情况；
2、查看提升机架体有无其他牵拉物；
3、临时附墙架、缆风绳及地锚的设置情况；
4、地梁和基础的连接情况；
5、拆除作业前，必须划定作业区，并设专人看守，以防高空物 体坠落致伤。
拆除顺序：
1、应按先装后拆的原则，从上到下，先拆除钢丝绳，然后拆除 龙门架的天梁，应分别对两立柱采取稳固措施，保证单柱的稳定。
2、在拆除缆风绳或附墙架前，应先设置临时缆风绳或支撑，确 保架体的自由高度不得大于2个标准节，一般不大于6m。
3、拆除作业中，严禁从高处向下抛掷物件。
4、拆除作业宜在白天进行。夜间作业应有良好的照明。因故中 断作业时，应采取临时稳固措施。
十、安全技术措施
1、拆除前对全体拆除人员进行安全技术交底，讲解拆除方法， 严格按高处作业规定执行和遵守安全纪律、拆除工艺要求。
2、施工人员必须戴好安全帽，系好安全带。
3、拆除现场必须设警戒区域，挂醒目的警戒标志，警戒区域内 严禁操作人员通行或在井架下方继续组织施工，地面指派专职篮护人 员。
4、拆除人员进入岗位以后，先进行检查，后进行拆除工作。
5、井字架必须使用电焊或风割时，应严格按照国家特殊工种的 要求和消防规定执行，并派专职人员，配备料斗防止火星溅落。严禁 无证动用电焊工具。
6、当日完工后，应仔细检查岗位周围情况，如发现留有隐患的 部位，应及时修复或继续完成至一个程序，一个部位的结束，方可撤 离岗位。
7、输送至地面的所有材料、配件等物料，应按类堆放整齐。忽略此处..
