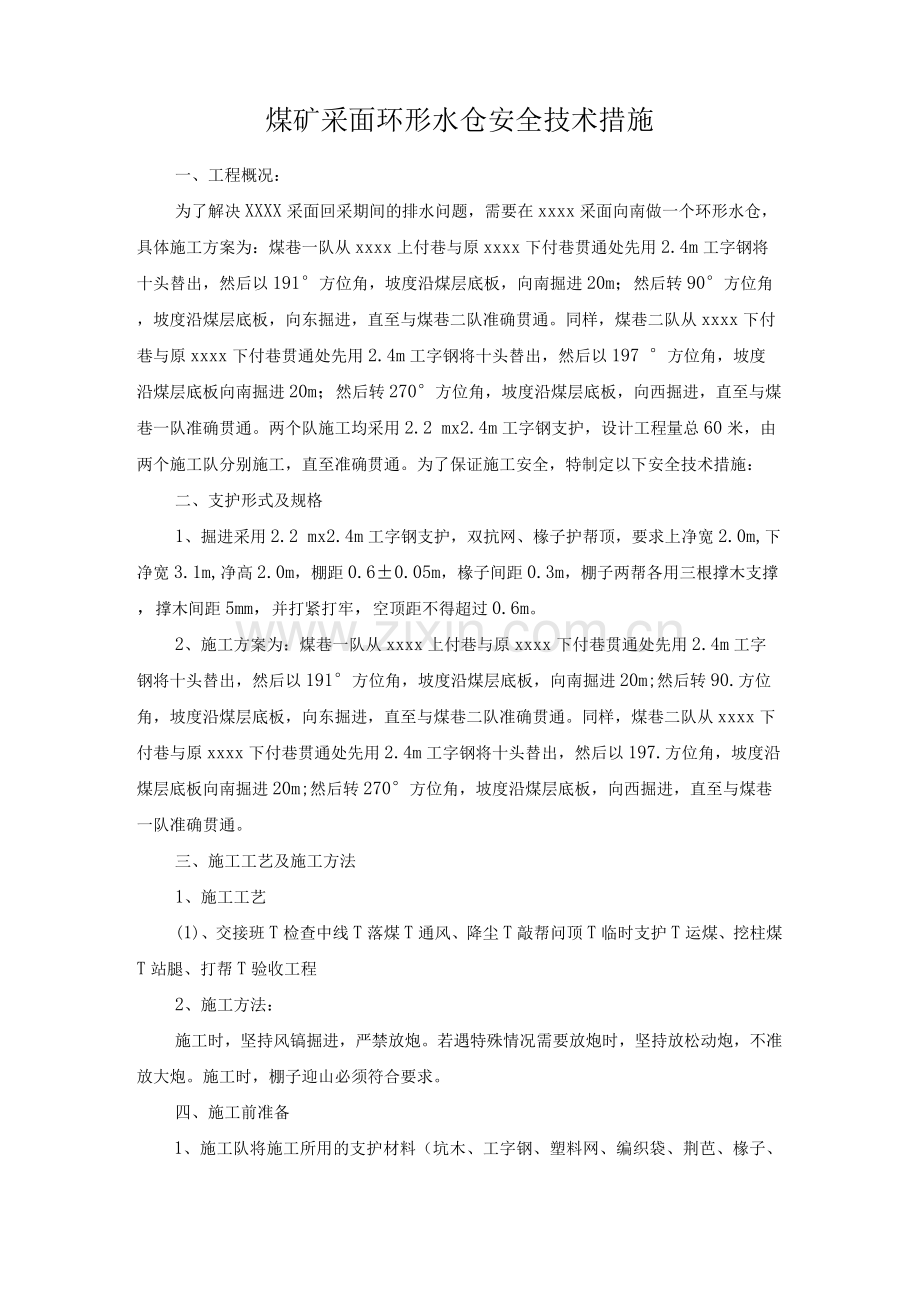

煤矿采面环形水仓安全技术措施
一、工程概况：
为了解决XXXX采面回采期间的排水问题，需要在xxxx采面向南做一个环形水仓，具体施工方案为：煤巷一队从xxxx上付巷与原xxxx下付巷贯通处先用2.4m工字钢将十头替出，然后以191°方位角，坡度沿煤层底板，向南掘进20m；然后转90°方位角，坡度沿煤层底板，向东掘进，直至与煤巷二队准确贯通。同样，煤巷二队从xxxx下付巷与原xxxx下付巷贯通处先用2.4m工字钢将十头替出，然后以197 °方位角，坡度沿煤层底板向南掘进20m；然后转270°方位角，坡度沿煤层底板，向西掘进，直至与煤巷一队准确贯通。两个队施工均采用2.2 mx2.4m工字钢支护，设计工程量总60米，由两个施工队分别施工，直至准确贯通。为了保证施工安全，特制定以下安全技术措施：
二、支护形式及规格
1、掘进采用2.2 mx2.4m工字钢支护，双抗网、椽子护帮顶，要求上净宽2.0m,下净宽3.1m,净高2.0m，棚距0.6±0.05m，椽子间距0.3m，棚子两帮各用三根撑木支撑，撑木间距5mm，并打紧打牢，空顶距不得超过0.6m。
2、施工方案为：煤巷一队从xxxx上付巷与原xxxx下付巷贯通处先用2.4m工字钢将十头替出，然后以191°方位角，坡度沿煤层底板，向南掘进20m;然后转90.方位角，坡度沿煤层底板，向东掘进，直至与煤巷二队准确贯通。同样，煤巷二队从xxxx下付巷与原xxxx下付巷贯通处先用2.4m工字钢将十头替出，然后以197.方位角，坡度沿煤层底板向南掘进20m;然后转270°方位角，坡度沿煤层底板，向西掘进，直至与煤巷一队准确贯通。
三、施工工艺及施工方法
1、施工工艺
(1)、交接班T检查中线T落煤T通风、降尘T敲帮问顶T临时支护T运煤、挖柱煤T站腿、打帮T验收工程
2、施工方法：
施工时，坚持风镐掘进，严禁放炮。若遇特殊情况需要放炮时，坚持放松动炮，不准放大炮。施工时，棚子迎山必须符合要求。
四、施工前准备
1、施工队将施工所用的支护材料（坑木、工字钢、塑料网、编织袋、荆芭、椽子、钎椽等）及防冒顶材料运至距施工地点20米范围内，放在宽敞的地方，码放整齐。其中防冒顶材料：荆芭不少于50块、钎椽不少于50根、坑木不少于20根等。
2、施工前：1、煤巷一队先将机电设备调好，并将原来xxxx下付巷的短溜子拆除，放在宽敞安全的地方。巷道浮煤、杂物清理干净，确保安全退路畅通。2、煤巷二队先将xxxx下付巷下头溜子接好，保证正常运转。巷道浮煤、杂物清理干净。
3、施工前，先对抽门点支架用工字钢进行连锁加固，巷道顶部连锁加固一道，不少于10m。帮顶背严背实，并对电缆、风水管路采取有效的保护措施。巷道浮煤、杂物清理干净，确保道路畅通。
4、煤巷一队施工采用原xxxx上付巷2 x 15KW局部通风机进行通风，煤巷二队施工采用原xxxx下付巷2 x 15KW局部通风机进行通风。待原xxxx下付巷两头密闭前，机电队将风机打开，并现场观察约10分钟，如果风机运转正常可靠，供风量充足稳定，方可进行其它工作。局部通风机必须设专人管理，并严格按《煤矿安全规程》中的有关规定执行，严禁随意开停。
4、本工作面施工前必须按照要求安设4个甲烷传感器及及其它安全监测监控设备。施工前，机电队必须按照要求在距工作面迎头不大于5m及距该工作面回风 10-15m处，各安装一个甲烷传感器，报警点＞0.8%，断电点＞0.8%，复电点＜0.8%，保证一旦工作面瓦斯超限能够立即切断该工作面所有非本质安全型电气设备电源。
五、安全技术措施
1、施工前，通风部制定周密的通风系统调整方案，通风队严格按照要求提前做好调整通风系统的准备工作。具体为：施工前，先将xxxx下付巷风机打开，然后将xxxx下付巷车场风门安上，风门安上后立即将xxxx下付巷回风段风门摘除。煤巷二队和煤巷一队必须提前在xxxx下付巷（xxxx工作面20m切巷）东西两个处用编织袋各垒密闭一道，此时两个掘进头形成各自独立的通风系统，开始正常掘进。
2、施工前：a、煤巷一队必须先将xxxx下付巷（xxxx工作面20m切巷）短溜子及风水管拆除，然后在xxxx上付巷与xxxx下付巷贯通处用编织袋垒密闭一道，再对贯通点的U型钢用2.4m工字钢替棚，替棚时如果梁头不抓帮，必须在西帮用编织袋跺实，不能空帮。替棚时，一次只准拆一棚，并在老棚下用坑木打上点杆，如果顶空不接顶时，必须用坑木搁架接顶。十头替好后，进入原煤按照施工方案正常向南掘进。
b、煤巷二队必须先将xxxx下付巷下头溜子接通，保证正常运转；然后在xxxx下付巷与xxxx下付巷贯通处用编织袋垒密闭一道，再对贯通点的U型钢用2.4m工字钢替棚，替棚时如果梁头不抓帮，必须在东帮用编织袋跺实，不能空帮。替棚时，一次只准拆一棚，并在老棚下用坑木打上点杆，如果顶空不接顶时，必须用坑木搁架接顶。十头替好后，进入原煤按照施工方案正常向南掘进。
3、施工前，先将对施工地点前后5m棚子顶部用工字钢连锁加固一道，长度不得小于10m，连锁卡子要扣紧扣牢，不紧之处必须用木楔打紧，不能松
动，并对施工地点风水管路、电缆采取有效的保护措施。巷道杂物清理干净，确保安全退路畅通。
4、施工采用风镐掘进，严禁放炮。
5、施工时，地测部及时标定中、腰线，煤巷一队、煤巷二队必须严格按照中、腰线施工，发现跑线及时纠正。
6、施工中，要认真落实“敲帮问顶”制度，若出现煤壁松软、破碎，必须使用钎椽超前护顶，严禁空顶作业，帮顶必须打严背实。
7、施工中，若出现活顶现象必须对顶板进行打眼注水，防止顶板垮落，发生冒顶事故。
8、施工中，掘进头必须按照规定悬挂便携仪。
9、施工中，必须及时架棚支护，减少空顶时间，空顶距不得超过0.6m。
10、施工中，巷道掘进掉落浮煤（碴）杂物等经人工装运到溜子上，严禁大量堆积到巷道中影响通风。
11、施工中，如有空顶之处，必须用坑木搁架接顶，严禁空顶作业。
12、施工中，如出现地质变化，施工队应及时通知调度室、生产部、地测部等有关部门。
13、施工中，如出现煤壁挂汗、工作面出现雾气、有水叫声、顶板来压底板鼓起、产生裂隙出现渗水等透水预兆时，必须立即停止作业，撤出人员，并
向调度室汇报。
14、瓦斯检查员坚持每班对施工巷道进行不少于3次的瓦斯检查，严禁瓦斯超限作业。
15、施工中，两个施工队必须班班向矿领导、调度室、生产部、地测部汇报施工进度，确保数据准确可靠，能够指导下一步工作。
16、贯通前，地测部必须对贯通坡度进行计算，给出大概的贯通坡度，确保准确贯通。
17、距贯通剩余20m前，通风部必须提前制定详细的通风系统调整方案，确保通风系统稳定可靠。
18、距贯通剩余5m前，必须停止煤巷一队这边的施工，并在20m以外设置栅栏及警标严禁人员进入。
19、贯通剩余3m前，通风队做好调整通风系统的一切准备工作，随时等候通风部下达调整通风系统的指令。
20、附施工巷道示意图
六、组织措施
1、施工前，煤巷一队、煤巷二队必须组织工人认真学习本安全措施，否则不准施工。
2、施工时，安全监察部每班指派一名责任心强的专职安全员到现场跟班，发现不安全因素立即要求施工队整改，确保施工安全。
3、施工时，煤巷一队、煤巷二队必须安排经验丰富的工人操作，并有专人“观山”，随时观察顶板变化情况，发现险情及时撤人处理。
4、施工队必须严格落实队长跟班制度，加强现场安全管理，发现问题及时进行处理。
5、施工中，调度室要及时协调调度施工中的环节问题，重大问题，必须及时向有关领导汇报解决。
6、施工中，矿领导和工程技术人员要到现场实际查看，发现安全隐患和工程质量问题及时处理。
七、其它未尽事宜，严格按照《煤矿安全规程》和《操作规程》中的有关规定执行。
八、避灾路线
煤巷一队、煤巷二队：避火、瓦斯路线：事故点TXXXX下付巷TXXXX下付巷车场T11采区轨道上山T11采区轨道巷T 一轨下山^ 3水平轨道运输大巷T副井底^平地
避水路线：事故点TXXXX上付巷TXXXX上付巷车场-11采区轨道上山―
11采区轨道巷T 一轨下山7 3水平轨道运输大巷―副井底―平地
