预埋钢板施工方案完整
(完整版资料，可直接使用可编辑，推荐下载）
一、编制依据
1、设计院指定《预埋件图集》 ；
2、《混凝土结构后锚固技术规程》（JGJ145—2004)
3、《混凝土后锚固件抗拔和抗剪性能检测技术规程》（DBJ/T15-35—2004)
4、《玻璃幕墙工程技术规范》中华人民共和国行业标准JGJ102—96
5、河南人民置业网络传媒大厦外装饰工程预埋件施工图
6、《玻璃幕墙工程质量检验标准》中华人民共和国行业标JGJ/T139-2001
7、依据工地的实际情况
8、国家其它相应规范
9、公司质量管理规定
二、工程概况
河南人民置业网络传媒大厦工程位于郑东新区站西一街与心怡路交接处,占地面积 5500 平方米，建筑面积为82472.67平方米.外墙全部采用玻璃幕墙,由郑州大鹏装饰设计工程设计,珠海兴业绿色建筑材料施工。为保证外墙主体安全性，结构埋板以先期预埋为主。具体位置如下:
编号
楼层
位置
分区
尺寸
备注
YM6
1层
坡道埋板
M～K轴交1轴

YM1
1层
柱子干挂
G~F轴交1轴
200x250x8
φ12锚钩长度180
YM7
2层
雨棚部位
裙房西立面
400x500x20
φ20锚钩长度300
YM1
2层
梁外侧
主楼裙杰楼
200x250x8
φ12锚钩长度180
YM1
3层
梁外侧
主楼裙楼
200x250x8
φ12锚钩长度180
YM2
3层
点式幕墙
主楼
200x300x8
φ12锚钩长度250
YM3
3层
雨棚拉杆
裙房西立面
300x500x20
φ20锚钩长度300
YM1
4层
梁外侧
主楼裙楼
200x200x8
φ12锚钩长度180
YM2
4层
点式幕墙
主楼
200x300x8
φ12锚钩长度250
YM1
5～29层
梁外侧
主楼裙楼
200x200x8
φ12锚钩长度180
YM8
5层
梁顶部
采光顶
400＊500*20
φ20锚钩长度300
YM3
2层、3层
柱侧
雨棚支座、拉杆预埋
300*500＊20
φ22锚钩长度330
YM4

幕墙埋件
200＊250＊8
φ12锚钩长度120带弯钩

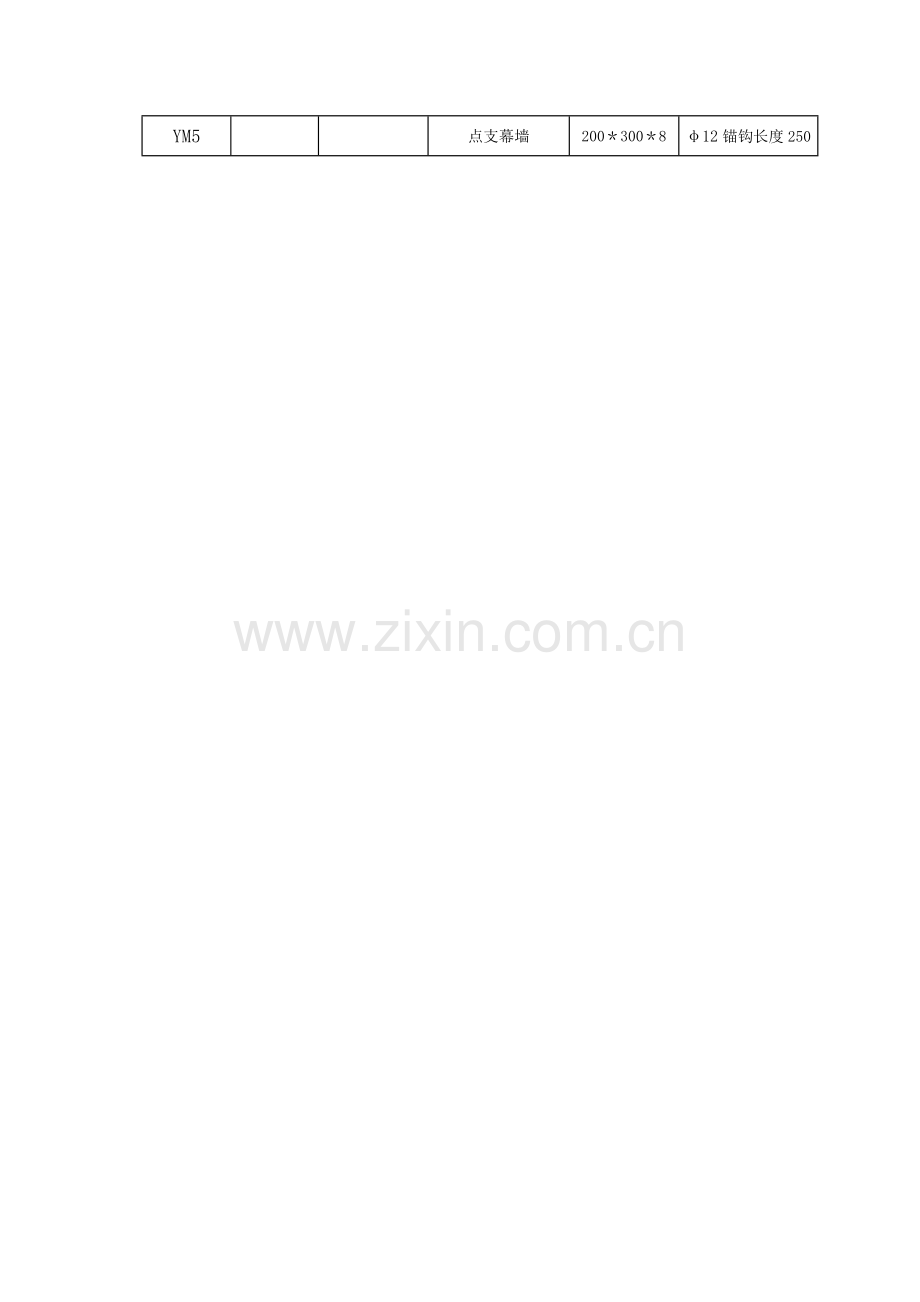

YM5

点支幕墙
200＊300＊8
φ12锚钩长度250

三、 施工准备
1、技术准备
预埋件施工图应由专业公司设计，并经业主方认可后才能按照图纸施工,预埋件设计应依据建筑图对幕墙立面造型的要求及相关幕墙规范进行设计，满足幕墙的施工要求。
2、人员准备
本项目部需配备项目经理、项目技术负责人、施工员、安全员、质检员、资料员、取（送）样员、材料员及焊工两名.所有人员应具备相应的岗位证书及操作证书。
3、施工机具准备
现场需施工机具有焊机两台；切割机一台；
4、材料准备
本工程预埋件为现场加工为主，加工工序以钢板和钢筋焊接而成，所需材料应符合图纸及规范要求，因部位不同，幕墙结构形式不同,选用不同的埋件编号，所需材料也不同.材料下单应分层进行，依据每层所使用的数量，一次累计进三层或五层的材料用量,所使用材料应具有材料证明文件，产品合格证等。另外对监理要求做复试的材料应提前一周送至专业监测站进行复试。
四、预埋件安装流程及焊接工艺
1、预埋件施工前的准备
1）预埋件施工工艺流程为：

悉熟了解图纸要求→预制焊拉接预埋件→施工现场找出预埋区→找出定位轴线→复核定位轴线
↓
调整预埋件位置并点焊←放置预埋件←调整误差 ←查证偏差←放线定位
↓
加固预埋件→拆模后找出预埋件→进行修正处理
2）预埋件施工前，应首先了解其型式、位置和数量，然后按标准要求制作并固定预埋件。预埋件的原材料应确保合格，加工前必须检查其合格证，进行必要的力学性能试验及化学成分分析，同时观感质量必须合格，表面无明显锈蚀现象。钢筋的调直下料以及钢板的划线切割，需根据图绍尺寸认真实施.对于构造预埋件及有特殊要求的预埋件，应当注意锚筋的弯钩长度、角度等规定。
3）预埋件焊接前，必须检查钢筋钢板的品种是否符合设计要求及强制性标准规定，对不符合要求者,需查明原因,妥善解决.
4)对于焊条和焊剂型号的选定，需根据其使用要求和不同性能来进行，当采用压力埋弧焊时，采用与主体金属强度相适应的焊条；当采用手工焊时，应按强度低的主体金属焊条型号。
5）预埋件的焊缝型式应由锚筋的尺寸确定，对直径大于20mm的锚筋优先选用压力埋弧焊,当施工条件受限时，也可用电弧焊，选择适当的焊缝形式可以保证预埋件焊接质量.
2、预埋件的焊接方法
预埋件采用电弧焊接，如果发现钢筋咬边、气孔、夹渣、钢板焊穿、钢板凹陷等质量问题时，需查明原因并及时清除焊接缺陷。当采用手工焊接时，贴角焊缝的高度要符合标准规定。施焊时应特别注意严格控制电流量，防止烧伤钢筋。
3、预埋件固定方法
预埋件位置固定是预埋件施工中的一个重要环节，预埋件所处的位置不同,其选用的有效固定方法也不同.
　　1）预埋件位于现浇砼上表面时，据预埋件尺寸和使用功能的不同，平板型预埋件尺寸较小，可将预埋件直接绑扎在主筋上,但在浇筑砼过程中，需随时观察其位置情况，以便出现问题后及时解决。有可能,可在适当位置加焊以固定预埋钢板,以防在混凝土浇注过程中发生位置偏移。
　　2）当预埋件位于砼侧面时，可选用下列方法：
预埋件面积不大时,可将预埋件的锚筋直接绑扎在梁筋上，在木工完成支模后,再把预埋板紧靠梁外侧模板,绑扎固定。预埋件位置应放在主筋内侧，且不应突出混凝土表面，预埋件位置偏差应符合规定。
五、预埋件加工制作
1、钢板加工
预埋件所用钢板应按照图纸设计要求,在加工厂用剪板机剪切成型，长宽尺寸控制在正负1mm之间，厚度不得小于8mm，所用材质应符合预埋件设计图纸及相关规范要求。
2、 钢筋加工
钢筋所使用的材料需符合图纸设计要求，并具有相关的质量证明文件及合格证，钢筋依据图纸上埋件的规格加工图，确定所使用钢筋的规格及下料长度，然后依据所使用钢筋的长度进行截取,大面埋件规格200×250,用φ12肋刚弯成50mm+180mm的L型，其中50mm与钢板焊接长度，180mm埋入混凝土长度;点支幕墙埋件为200×300,埋入混凝土长度为250mm,与钢板连接长度为50mm,钢筋规格与大面埋件相同。采光顶及雨棚部位埋件所用钢筋直径φ20钢筋.所以关于钢筋加工,应依据图纸的要求对钢筋进行下料，然后在加工厂把钢筋弯曲成L型.
3、 埋件的加工焊接
依据图纸对埋件的编号要求，多大的钢板配多长的钢筋组成哪个编号的埋件。然后在将钢筋和钢板进行连接.首先先将钢筋电焊在钢板上面，待所有钢筋腿全部点焊以后在对钢筋和钢板进行满焊连接,满焊时候应将钢板倾斜摆放,将钢筋与钢板的焊接点尽可能顺手的方向摆放,对钢筋和钢板进行满焊。当钢筋一侧和钢板满焊完后在将钢板颠倒过来倾斜摆放,在满焊另外一侧。钢筋满焊时焊缝应做到均匀饱满，无咬筋现象，焊接完成后焊渣应随手清理干净。预埋件埋入混凝土内的腿应与钢板成90°，如达不到要求的还需要进行调整。
六、预埋件安装
以上预埋钢板位于主楼及裙楼梁板位置，按照以下方案进行处理：
1、按照图纸及规范文件的要求预制钢板预埋件，如图纸大样所示，将L形φ12螺纹钢焊接在钢板上，焊接部位长度60mm,锚固部分长度不小于15d=180mm。如遇框梁宽度小于200mm,可将锚钩折弯.
2、在预埋件埋设之前，当土建支设底模时，就进行分格，将预埋件的分格线弹在底模外檐口处。
3、 预埋件在埋设过程中，要以多轴线进行埋设,相对来说轴线之间的精确度足以满足埋件的尺寸要求，若以单轴线定位,丈量过程中尺寸误差会积累，造成埋件的偏位。(参见下图）

4、预埋件分格二次复核，每层控制线进行吊线，并在模板上弹出墨线,继而对预埋件位置进行准确确定，这样，左右偏差控制在设计图纸允许的范围内；
5、 当土建结构钢筋绑扎完毕后，开始标注预埋件的标高，预埋件的标高以底模为依据，按照图纸标高位置，用红油漆将预埋件的上标高画在钢筋上。按照定位标记,将预埋件埋在梁（或柱)侧的预埋件在梁(或柱)钢筋绑完后即进行埋设,用电焊点焊于梁非主受力钢筋（如箍筋、加筋等），梁（或挑板)底的埋件在梁（或挑板）底模支完后，用铁钉轻敲定位。预埋件的锚固钢筋必须放在梁（柱或板)外排主筋的内侧.

箍筋

埋件位置
梁主筋
预埋件
梁埋件固定示意图

埋件位置
顶板钢筋

预埋件

顶板埋件固定示意图

6、阴、阳角处：阴角处距角端50mm，阳角处两个埋件越近越好。
7、埋件在埋设过程中,一定要紧贴模板,上下、左右、前后偏差到20mm影响不大，而前后倾斜将造成角码与埋件之间接触减少,施工难度加大。这样势必造成施工周期长、成本增加.
8、当埋件与主体结构发生矛盾时,施工人员必须上报项目部，有项目部技术人员确定处理方案，严禁擅自处理。
9、当预埋件放置完成后，在外侧模板合模前，施工队报项目部进行检查，我项目部自检合格后才能上报总包单位和监理进行检查，监理验收合格并签字认可后方可进行下一道工序的施工。
七、质量保证措施
1、质量管理职责
项目经理:全生产、施工进度、成本控制负直接法律追究责任.组织、参与项目部制定各项管理制度和计划，并组织管理人员、班组长认真贯彻执行项目的各类生产计划，施工方案。定期进行检查，负责落实项目的质量计划和质量目标的执行和实施。负责协调各工程专业责任班组在施工生产中工序交叉及配合工作和机具调配工作.负责施工项目的质量、安全文明施工管理工作,组织定期召开施工生产会议，协调施工过程各协作承建单位及专业分包单位、工种之间的施工关系,有效的控制施工进度和施工质量、安全,确保按计划、合同如期完成施工任务。
施工员：依照埋件施工图纸对埋件放线定位，校核图纸埋件与轴线,实际现场埋件与轴线的差别.在埋件埋设完成后对埋件的标高，分格进行复查，严格按照规范要求进行检查。如超出规范的位置，应监督工人进行整改。对所进场的材料的厚度，规格尺寸进行检查。
安全员：在项目经理领导下，全面负责监督实施施工组织设计中的安全措施、并负责向作业班组进行安全技术交底。 检查施工现场安全防护、脚手架安全、机械设施、电气线路等是否符合安全规定和标准.如发现施工现场有不安全隐患，应及时提出改进措施，督促实施并对改进后的设施进行检查验收。对不改进的，提出处置意见报项目负责人处理。正确填报施工现场安全措施检查情况的安全生产报告，定期提出安全生产的情况分析报告的意见。 随时对施工现场进行安全监督、检查、指导，并做好安全检查记录.对不符合安全规范施工的班组及个人进行安全教育、处罚，并及时责令整改。
质检员:在项目经理领导下,负责检查监督施工组织设计的质量保证措施的实施，组织建立各级质量监督保证体系。严格监督进场材料的质量、型号、规格、监督各项施工班组操作是否符合规程。按照规范规定的分部分项检验方法和验收评定标准,正确进行自检和实测实量，填报各项检查表格，对不符合工程质量标准、质量要求返工的分部分项工程，写出返工意见并出具罚款单，每个项目施工都应在施工段贴上质量检查验收表。
材料员:在采购材料时，应从本公司指定的合格供应商名单内的厂家进行采购，采购的每批材料，都应该有相应的材质检验报告及合格证等质量证明文件.
资料员:在每批材料进场时应及时把进场数量、规格、质量证明文件等上报至监理工程师;在每一层埋件埋设完成时应将每一层埋件检验批上报至监理工程师.
取（送)样员：按照设计要求，认真做好各种材料的取样、送样、试验、化验、检验、复试工作及报告.收集、整理好各种进场材料的出厂合格证及材料质量检验单。配合好项目经理及项目部的工作.
2、钢筋焊接要求
表3 钢筋电弧焊接头尺寸偏差及缺陷允许值
名称
单位
接头型式
帮条焊
搭接焊钢筋与钢板搭接焊
坡口焊窄间隙焊容槽帮条焊
帮条沿接头中心线的纵向偏移
mm
0.3d
-
—
接头处弯折角
°
3
3
3
接头处钢筋轴线的偏移
mm
0。1d
0.1d
0。1d
焊缝厚度
mm
+0.05d
0
+0。05d
0
-
焊缝宽度
mm
－0。1d
0
+0。1d
0
—
焊缝长度
mm
-0。3d
-0.3d
—
横向咬边深度
mm
0。5
0.5
0.5
在长2d焊缝表面上的气孔及夹渣
数量
个
2
2
—
面积
㎡
6
6
—
在全部焊缝表面上的气孔及夹渣
数量
个
-
—
2
面积
㎡
__
__
6
注：d为钢筋直径（mm）.
依据:《钢筋焊接及验收规程》JGJ18-2003

3、施工注意事项、
（1）预埋件安装之前，严格检查加工尺寸及埋板有无焊接质量。
（2）认真阅读图纸，把埋板的数量、位置、标高、尺寸弄清楚,预埋时严格检查，确保预埋件数量，规格尺寸，标高平整度符合要求,会同施工单位共同做好检查记录,以防遗漏，
（3）预埋件安装方法,本工程采用预埋件锚固钢筋同梁筋绑扎的方法固定预埋板,施工过程中注意锚筋和梁筋绑扎牢固确保强度,稳定性达到施工要求，避免预埋板就位校正后，在外力作用下发生位移。
（4）在浇筑砼时，派专人看护埋件，严防振捣时冲击埋件造成埋件偏位.要求负责振捣混凝土的振捣手用振捣棒在埋件周边进行振捣,埋件周边的砼一定要浇捣密实,避免产生漏浆及空鼓现象；平面埋板注意事项:埋板标高要与结构平齐，一定要跟踪浇筑混凝土进行检查，超高的要打下去，千万不可高出。
八、 预埋件避雷
1、 预埋件避雷位置
避雷位置应依据相关规范及施工现场土建避雷的布置点，在此点附近进行预埋件的避雷连接。
2、 预埋件避雷材料
预埋件避雷所需材料应依据图纸对本工程的级别要求,本工程避雷设计为二类避雷，依据规范对二类避雷的要求,我项目使用φ12的光圆钢筋，每个避雷点两支，个别位置需4支，如裙房采光顶等。
3.预埋件避雷的安装
1）、因为本工程属于超高层建筑,所以将防雷网格的在高度上分区考虑，根据规范要求越高的地方防雷网格越密集.较低层可以采用每3层设均压环，较高层可采用每层设均压环.均压环的合理设置能减少建筑物本身遭受雷击的概率。
2)、侧面埋件避雷应根据土建避雷网的敷设,在靠近敷设垂直避雷网的位置，
用2＊φ12光圆钢筋与避雷网焊接,焊接长度不得小于20cm，间距不得大于12m。
3）、裙房屋面采光顶位置埋件，用4＊φ12光圆钢筋分别于预埋件和土建避雷网焊接，焊接长度不得小于20cm，间距不得大于12m。
4）、预埋系统与主体钢筋连接应将每块锚板与主体结构伸出的避雷筋连接,也可以先将每块锚板串联起来，再相隔一定距离(不大于12m）与主体结构钢筋连接，每根钢筋的冲击接地电阻不应大于10Ω。预埋件及避雷均压环和避雷引出线与土建主体避雷主筋相连焊接牢固，焊缝搭接长度不小于200mm。总之预埋件与主体结构之间必须连接成电气通路。
5）、由于本工程主楼高度119。6米，符合规范规定的大于45米的要求,按照二类防雷的规范要求,应沿屋顶周边敷设不大于10m×10m或12m×8m的网格接闪带，接闪带应设在外墙外表面或屋檐边垂直线上或其外。所以屋顶女儿墙埋件应按照要求与屋顶避雷系统连接，具体参数按照2条、4条要求进行。
4、预埋件检测
待本工程主体结束时,借土建对主体的避雷接地的检测，同时对幕墙预埋件进行接地检测。
九、安全施工保证措施
1、触电预防措施
1)现场的各种机械设备都必须有完整、有效的安全防护保险装置，机械运转部分必须有防护罩，并做到一机一闸一漏电开关.凡发现不正常情况,如需维修机械、排除障碍、注油等，必须做到停机、拉闸、加锁。严禁在运转中检修，严禁带病作业。
2）各种电气设备,电动工具等,线路,绝缘要良好,接“三相五线"时，须采用重复接地,现场电气设备和线路的安装，必须是持有操作证的电工(两人以上）负责安装.严禁电线拖地使用。
2、电焊作业预防措施
1）电焊工必须持有特殊工种操作证，并严格遵守电焊机操作规程，不得违章作业，保证用电安全。
2)电焊工焊埋件前，必须对周围及下层易燃物品进行清理，并配备消防桶装满水或者干粉灭火器具.
3)电焊工操作时必须戴好绝缘手套和焊帽，严禁用电缆线的线头直接插入插座，严禁将焊把线搁置在金属上。
4）电焊机每月检查一次，并填写好检查表。
3、高处坠落预防措施
1）安装人员在安装外侧预埋件时应佩戴安全带，应做到高挂低用;在沿外侧脚手架移动时一定要注意脚手板空头，避免踩空坠落.
2）预埋件应与钢筋绑扎牢固，临边位置不得摆放预埋件，以防坠落伤人。
3）在吊预埋件时候，预埋件应装在专业的钢筋笼子里,预埋件不应超出钢筋笼。吊挂时应检查钢丝绳是否有开股现象，笼子应与钢丝绳牢牢连接在起吊.
十、现场文明施工
1、严格现场材料管理，进入现场的材料必须放入指定堆放位置内,并按规定分类、分规格整齐堆放。
2、加强材料的保护，派专人负责看管。
3、预埋件每天用多少拿多少，做到活完脚下清,工完场清。
4、遵守总包现场用电线路布置，不任意乱拖、乱拉、乱接和破坏。
5、开展职业道德建设，把职业道德建设作为全面提高职工队伍素质，树立企业良好形象的一项基本要求。

中国建筑第八工程局 东直门交通枢纽暨东华国际广场商务区工程

一、工程概况
本工程电气保护管大多数为暗配，数量非常大，保护管为焊接钢管，规格涉及SC15~SC50，其中SC15、SC20居多，暗敷在地面、楼板、墙体和柱子上。
二、施工重点
暗配管必须保证一次性预埋成功，没有弥补和返工的余地，因此预埋时必须注意保证预埋管位置准确，无遗漏现象；另外预埋管必须做好封堵,防止水泥进入管内，造成管路不通，预埋管、盒报废。
三、准备工作:
本工程功能完善，设施齐备，大量的预埋件、预留孔洞是不可缺少的重要部分，它直接影响到机电设备安装和建筑装饰的施工和质量，因此采取以下措施保证预埋件、预留孔洞不漏设、不错设，位置、数量、尺寸大小符合设计要求.
1）图纸会审：开工前由项目总工程师对土建结构设计图与下道工序相关的设备安装、建筑装饰等图纸进行对照审核，对各类图纸中反映的预埋件、预留孔洞作详细的会审研究，确定预留埋件、预留孔洞的位置、大小、规格、数量、材质等是否相互吻合，编制预埋件、预留孔埋设计划。发现预埋件不吻合时，应及时向驻地监理及设计院以书面报告的形式进行汇报，待得到设计院的变更设计或监理的正式批复书后，再将预埋件、预留孔洞单独绘制成图,责成专人负责技术指导、检查，并作好技术交底工作.
2)测量放线：根据设计要求，分段对预埋件、预留孔洞进行测量放线,测量放线应执行测量“三级”复核制。对板的预埋件、预留孔洞应在土模或基础垫层、模板上用红油漆标出预埋件、预留孔洞的位置或预留孔洞形状、大小。安装标高均应符合土建标高线,等土建标高确定之后,在进行安装施工.
3）加工控制:预留孔洞模型应按设计大小、形状进行加工制作。其精度应符合设计要求.预埋件应按设计规定的材质、大小、形状进行加工制作。并严格按测量放线位置正确安装，保证焊接牢固，支撑稳固,不变形和不位移。孔洞的填料均采用塑料带包裹湿锯末，以便验收后便与清理。在浇注混凝土过程中派专人配合校对，看管模具、埋件、以免移位，如有移位，及时改正.
4)检查验收：预留孔洞模型安装、预埋件安装完成后，由总工程师、质检、工序技术人员组织检查验收,重点检查预埋位置、数量、尺寸、规格是否符合设计要求。自检合格后,报请驻地监理工程师检查验收，并办理签证手续，签认后,方能进行下道工序施工。
5)成品保护：验收过的预留孔洞、预留管道等成品,要采取有效的保护措施.有条件施工的及时施工,没有条件施工的应派专人看护。
四、施工方案
1、 施工程序
暗管敷设的施工程序为：施工准备 → 预制加工管煨弯 → 测定盒箱位置 → 固定盒、箱 → 管路连接 → 地线跨接
2、 主要施工方法和技术要求
(1）施工准备
①熟悉图纸，了解设计意图,掌握施工工艺，方法.
②材料的规格型号，材质必须符合设计要求.
（2） 暗管敷设的基本要求
敷设于多尘和潮湿场所的电线管路、管口、管子连接处应作密封处理；电线管路应沿最近的路线敷设并尽量减少弯曲,埋入墙或混凝土内的管子，离表面的净距离不应小于15mm;埋入地下的电线管路不宜穿过设备基础。
（3） 预制加工：
预埋的钢管使用前先进行外观质量检查，不得有穿孔、裂缝、显著的凹凸不平及严重锈蚀情况，管内壁光滑无毛刺，管口刮光，焊接钢管除锈后内壁刷防锈漆。
① 钢管煨弯：管径为20mm及以下时，用手板煨弯器。管径为25mm及其以上时，使用液压煨弯器。弯曲半径不小于管外径的10倍，且弯曲后无裂缝或显著的凹瘪现象。
② 管子切断：用钢锯、割管器、砂轮锯进行切管，将需要切断的管子量好尺寸，放在钳口内卡牢固进行切割。切割断口处应平齐不歪斜,管口刮锉光滑、无毛刺，管内铁屑除净。
③ 管子套丝：采用套丝板、套管机.采用套丝板时,应根据管外径选择相应板牙,套丝过程中，要均匀用力；采用套丝机时，应注意及时浇冷却液,丝扣不乱不过长，消除渣屑，丝扣干净清晰。

（4) 测定盒、箱位置
根据设计要求确定盒、箱轴线位置，以土建弹出的水平线为基准，挂线找正，标出盒、箱实际尺寸位置。
（5) 固定盒、箱
先稳住盒、箱，然后灌浆,要求砂浆饱满、平整牢固、位置正确。盒、箱安装要求如下表所示：

盒、箱安装要求一览表
实测项目
要求
允许偏差（mm)
盒、箱水平、垂直位置
正确
10（砖墙），30（大模板）
盒箱1m内相邻标高
一致
2
盒子固定
垂直
2
箱子固定
垂直
3
盒、箱口与墙面
平齐
最大凹进深度10mm
（6） 管路连接
① 管径20mm及其以下钢管，必须用管箍丝扣连接。管箍连接加φ6圆钢焊接跨接“"，套丝不得有乱扣现象，管口锉平光滑平整，管箍必须使用通丝管箍，接头应牢固紧密，外露丝应不多于2扣;管径25mm及其以上钢管,可采用管箍连接或套管焊接，套管长度应为连接管径的1。5-3倍，连接管口的对口处应在套管的中心,焊口应焊接牢固严密。
② 管路超过下列长度，应加装接线盒，其位置应便于穿线。无弯时45m;有一个弯时30m；有二个弯时20m;有三个弯时12m。
③ 管进盒、箱连接：盒、箱开孔应整齐并与管径吻合，盒、箱上的开孔用开孔器开孔，保证开孔无毛刺，要求一管一孔，不得开长孔.铁制盒、箱严禁用电焊、气焊开孔，并应刷防锈漆。管口进入盒、箱,管口应用螺母锁紧，露出锁紧螺母的丝扣为2—4扣。两根以上管进入盒、箱要长短一致,间距均匀、排列整齐。
（7) 管暗敷设：
①将管与盒按已确定的安装位置连接起来，焊口焊接牢固、严密。在土建绑扎第一层钢筋后，将管、盒连成整体固定于钢筋上,管与箱、盒连接处，焊上跨接地线，使金属外壳连成一体,如下图所示.
钢管
锁母
护口
接线盒
跨接地线
焊接
为保证盒子位置正确,在砼顶板使盒子紧贴模板，将盒点焊接在钢筋上加以固定； 吊顶内装设的接线盒单独固定,其朝向应便于检修与接线.管口及接线盒内塞上特殊材料进行封堵,防止进入水泥砂浆和杂物.

②随墙(砌体）配管：配合土建工程砌墙立管时，该管应放在墙中心,管口向上者应封好，以防水泥砂浆或其它杂物堵塞管子.往上引管有吊顶时，管上端应煨成900弯进入吊顶内，由顶板向下引管不宜过长，以达到开关盒上口为准，等砌好隔墙，先稳盒后接短管。
（8）隐蔽验收
隐蔽验收前，施工人员检查是否有管、盒遗漏或设位错误,并用油漆在接线盒处作标记（强、弱电颜色分开）,以便拆模后进行寻找。检查无误后，汇同监理工程师进行隐蔽验收,符合要求后在隐蔽验收记录上签字。浇注砼时,要派专人进行防护，以防砼振捣时，管路及箱盒移位。
土建拆模后，及时派人进行清理，将钢管内清扫干净后,穿入铁丝,为下一步穿线工作做准备.
六、质量管理措施
建立质量保证体系，并保证质量保证体系的正常运作，各级责任人应严格按规章办事.设置质量监督部门，配备经验丰富、水平高、工作认真负责的专职质量员，用精良的技术和严格的监督管理来保证工程施工质量。
施工质量管理体系是整个施工质量能加以控制的关键,而本工程质量的优劣是对项目班子质量管理能力的最直接的评价,同样质量管理体系设置的科学性对质量管理工作的开展起到决定性的作用.其设置的合理、完善与否将直接关系到整个质量保证体系能否顺利地运转及操作，在本工程中，我们将以以下的组织机构来全面地进行质量的管理及控制。
严格坚持技术管理制度，编制的施工方案切实可行，必须经上级技术部门组织审批方可实施.施工前应认真组织技术交底。主要的技术问题由项目技术负责人组织交底，并做好书面记录。
严格按照施工图纸、标准、规范组织施工，发现问题及时上报，经技术部门的设计单位核实后方可进行安装。

在质量管理体系图
项目经理
技术负责人
（质量经理）

项目生产经理
施工生产
专业工长
各施工班组
技术部
材料供应
采购员
各种材料
质量检查部门
质监负责人
质量监督员
进行全面检查监督

加强质量监督检查工作，严格控制施工过程中的工程质量通病.把好各道工序质量关。隐蔽工程各重要工序必须经甲方、监理单位签字认可后再进行下一道工序的施工.施工过程中要注意原始资料的积累。
必须严格履行材料的检验制度，并做好记录。对有争议的问题（质量）必须有甲方、监理单位的书面材料方可使用。设备材料到货后应核对各项技术指标是否符合设计、规范要求,不合格的产品艰决不使用。
严格按照公司质量管理方法进行项目的日常管理工作.对参加施工的工人进行培训，竖立正确的工作态度.建立项目质量奖惩机质。定期组织项目技术人员进行交互检查。
在工程施工中严格按照规范、标准、设计图纸进行施工.建立施工班组自检制度，设置施工班组兼职质量监督员。
对施工全过程分阶段、环节进行质量控制，每个控制环节为一个施工停检点，上道工序合格后方可进行下道工的施工。做到一环扣一环。
严格按质量计划工序检验时间、检验项目,检验方法、检验依 据、合格标准及质量记录.坚持过程检验和试验,使全过程始终处于受控状态.
建立岗位责任制，主要工种实行样板挂牌制,按工艺卡进行施工。抓好重点部位、关键工序的施工和管理。
按国家《计量法》和ISO标准体系要求配备合格、精良的计量器具。
成立QC小组，开展质量管理活动.应每天对当工完成的工程量进行质量检查、技术复核.及时改正施工中出现的问题。
七、环境管理措施
在施工过程中，我们将严格按照ISO14001环境管理体系的要求，搞好环境保护,并遵守下列环境管理方针“建筑与绿色共生 ，发展和生态协调的方针",力争达到以下目标:
1） 噪音排放达标:结构施工，昼间<70dB,夜间<55dB
装修施工，昼间〈65dB，夜间<55dB
2) 防大气污梁达标：施工现场扬尘、生活用锅炉烟尘的排放符合要求（扬尘达到国家二级排放规定，烟尘排放浓度<400mg/Nm3。)
3） 生活及生产污水达标：污水排放符合《北京市水污染物排放标准》。
4） 防止光污染:夜间照明不影响周围社区。
5) 施工垃圾分类处理，尽量回收利用。
6） 节约水、电、纸张等资源消耗，节约资源,保护环境。
2、 根据本工程的实施情况，在施工过程中出现的环境管理因素主要有：噪音排放、粉尘排放、烟尘排放、施工垃圾排放、夜间照明污染。
环境管理的法律依据及其他依据
1) 法律依据：
（1）《中华人民共和国环境保护法（试行）》
（2）《大气环境质量标准》
（3）《锅炉烟尘排放标准》（GB3841—83）
（4)《地面水环境质量标准》
（5)《北京市水污染物排放标准》
（6）《建筑施工场界噪声限值》（GB12573—90）
2)其他：
（1）《北京市余泥渣土管理条例》
（2）《北京市政府关于加强散体物料管理的通告》
(3)《北京市建设工程现场文明施工管理办法》
(4）其他地方标准及本企业有关规定。
3、按北京市规定将建筑垃圾清运到指定的垃圾废弃物存放点。
易燃、易爆及化学危险品、油品的控制:
（1）、施工现场设立封闭式存放区，不同性质、不同应急响应方法的物品应单独存放，提供适宜的贮存环境，使用密闭式容器贮存，防止泄漏。
（2）、专人负责保管，严格领用审批手续，做好发放记录，定期进行清点,控制库存量。
（3）、油漆、涂料及化学品存放的库房均进行硬化处理，并用塑料布进行隔离，防止油品及化学品渗漏到地上或土壤中.
（4）、易爆及化学危险品、油品使用前，由项目技术负责人组织专业施工员进行技术交底，必要时进行应急准备和响应培训，严格按操作规程和产品使用说明执行.
（5）、施工过程中按规范使用专用容器和工具进行操作，尽量避免遗洒。
（6)、备好防护用品,做好应急准备。
光污染的控制:
固定使用的电焊机，对焊剂必须搭设封闭式防护棚，非固定使用的电焊机须采取必要的围护措施，防止强光影响周围社区。
夜间使用的电焊机、对焊机必须搭设封闭式防护棚,非固定使用的电焊机、须采取必要的围护措施，防止强光影响周围社区。
带光源的移动设备，在施工现场禁止使用运光灯。

环境管理流程图（程序)
考 核
评 审
记 录
组织机构
职责分工
制定措施方案
组织实施
纠正与预防
培 训
环 境 管 理 体 系

八、 安全保证措施
安全管理目标：杜绝重大事故、火灾事故、机械设备事故，轻伤事故控制在2‰以下。建立行之有效的安全管理体系，并配备专职安全管理人员。
贯彻“安全第一、预防为主、防治结合“的方针，搞好职工进场安全生产教育。在施工前应做好安全交底工作。施工过程中应经常坚持日常教育，把安全活动在全员、全过程中体现出来。
建立项目管理制度，建立安全保证体系,并以安全责任合同的方式落实岗位、各部门、各施工作业队的安全责任。
贯彻安全操作规程，严格按安全操作规程办事，相关工种的安全技术操作规程发到施工班组。在施工队班组配兼职安全员。
进入施工现场必须带安全帽.特殊工种必须持证上岗，配穿劳动防护用品，身体健康。
施工机具的临时电缆接线应由维修电工进行，其它人不允许私自接线。维修电工应不间断的检查施工机具的用电安全，以确保现场用电的安全。
现场施工用电必须做到三极保护，施工现场按要求配备维修电工.施工班组的临时配电箱，进行定期检查。
施工用机械应严格按操作规程使用，在使用前办理安全检查验收确认手续。并做到专人操作。电动工具必须有可靠的接地保护。 施工机具应由专人操作，并悬挂操作牌。机械管理员应每月对施工用机械进行检查，确保施工机具的安全、完好率。
加强施工现场的安全管理,临设的布置符合防火要求，做到施工现场安全用火。按规定设置完好的消防设施。并由专人进行管理。
本工程有大量的高空作业,必须保证高空作业的安全。施工人员在进行高空作业时必须按规定配带安全带,不得上下抛丢物品,应使用结实绳子传递，传递时下面不能有人施工或行走。对有高空作业有障碍的施工人员坚绝不得上高空。
施工现场悬挂安全警示牌、张贴安全宣传标语.需在公共场所施工时，必须悬挂安全告示牌,并经相关部门同意。
进入施工现场注意“三宝、四口、五临边”的防护和使用，尤其做好预留孔洞、楼梯等的防护。
不能因抢进度而出现在同一垂直面上而高度的不同的交叉施工，派专人进行看护。在安装时指定专人进行监护,业主、监理单位应配合，防止其他专业队人员不服从管理造成安全事故。
项目技术人员及安全员应每天对施工人员的安全施工情况进行检查,杜绝违章作业.
要求参与本项目施工的所有员工与项目部签订“安全誓约书”，承诺做到：
(1）、坚持“安全第一、预防为主"的方针，严格遵守施工现场的各项管理制度，严格按安全技术交底的要求进施工。
(2）、进入施工现场，穿带好各项防护用品。高空作业系好安全带，不得酒后、穿拖鞋、赤脖、背心等进入施工现场。
(3）、听从指挥、服从项目管理人员的安排,不做违法的事。
(4）、施工人员有权拒绝违章施工指令，安全技术防护不到位的安装环境可以拒绝施工。鼓励参加施工的人员提出发现的安全隐患。
（5)、所有参加施工的人员必须持证上岗,未经培训的施工人员不得进入施工现场。没有施工任务时不得无故进入施工现场。
安全保证体系图
地方或上级安全主管部门
公司主管经理
相关部门
项目经理
安全责任人（质安部）
区域责任工程师
专业安全工程师
项目总工程师
专业施工负责人
指定分包施工班组

九、编制依据：
本工程参考的主要标准、规范
1、《通风与空调工程施工质量验收规范》 GB50243-2002
2、《工业金属管道施工及验收规范》 GB50235—97
3、《建筑给水及采暖工程施工质量验收规范》 GB50242-2002
4、《给水排水管道工程施工及验收规范》 GB50268—97
5、《自动喷水灭火系统施工及验收规范》 GB50261-96
6、《建筑工程施工质量验收统一标准》 GB50300-2001
7、《工业设备及管道工程质量检验评定统一标准》 GB50185—93
8、国家标准设计图籍《防水套管》（02S404）

下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！

毕业论文致谢词

我的毕业论文是在韦xx老师的精心指导和大力支持下完成的,他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响,在此我向他表示衷心的谢意

这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师,但是在这三年来,在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩,诚为过于天地,重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意!

感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待,和睦共处,不是兄弟胜是兄弟！正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了,希望（，请保留此标记。)你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭!

最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。

致谢词2

在本次论文设计过程中，感谢我的学校,给了我学习的机会，在学习中,老师从选题指导、论文框架到细节修改,都给予了细致的指导,提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了
