施工导流及水流控制施工方案
(可以直接使用，可编辑 优秀版资料，欢迎下载）

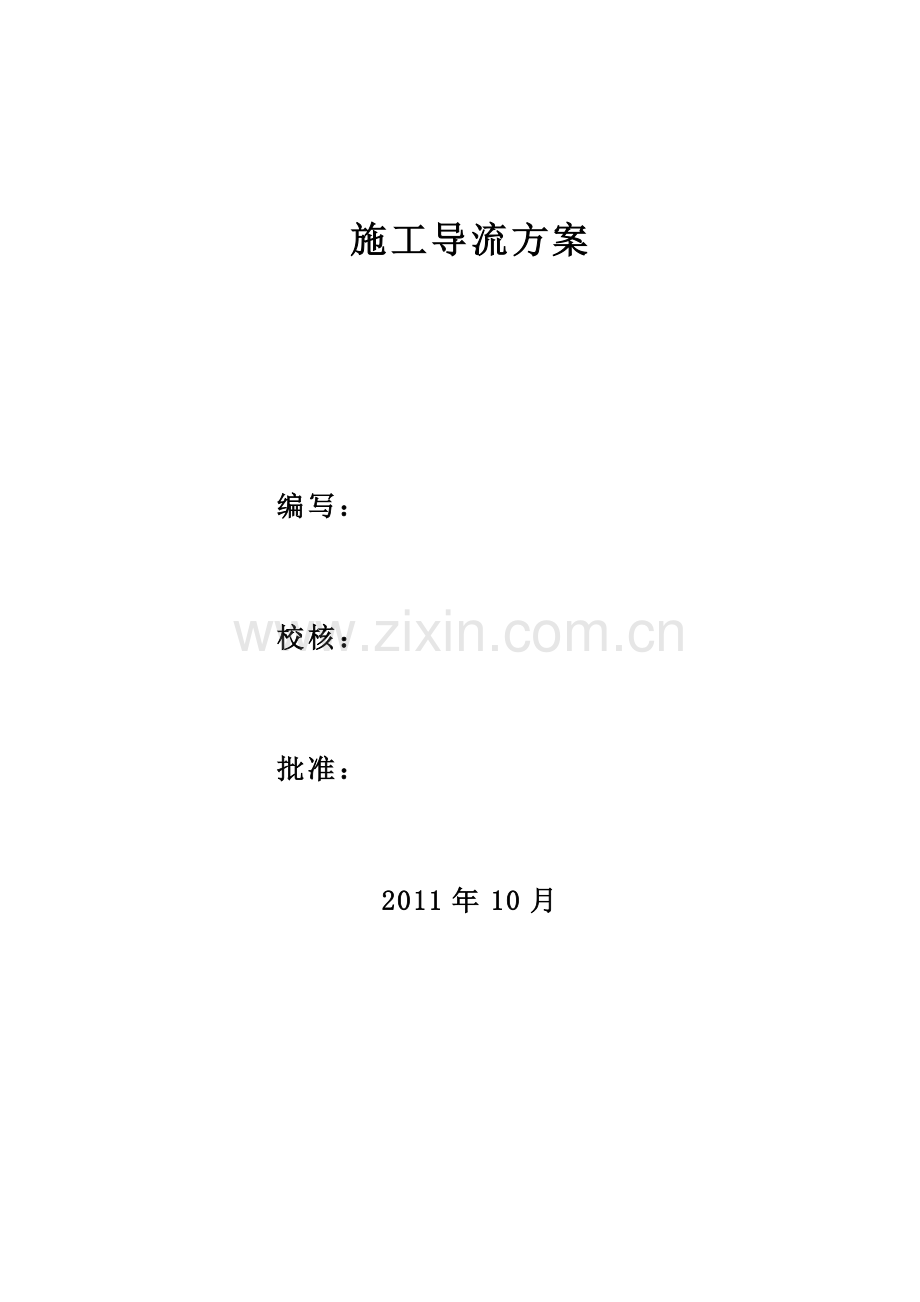

施工导流方案

编写：

校核：

批准：

2011年10月
施工导流方案
1。目的
为使整个工程能够顺利实施，协调施工且每个阶段处于受控状态,实现总进度要求，特制定本方案。
2. 描述
2。1 概述
毛里求斯位于热带气候带边缘以南20°，以东57°左右。毛里求斯是一个孤岛，其气候属于热带海洋性气候。整个岛屿的地形特征对降雨量有较大影响。由于该岛地形和地理位置的因素，属于亚热带气候。一般情况下，一年分两个不同的季节。夏季从11月～次年4月,该季节温和多雨，会出现热带气旋；其中,2月是最潮湿的月份。冬季从5月～10月，该季节凉爽干燥。通常，10月是最干燥的月份。然而，如果发生严重干旱，11月和12月，即雨季来临之前,将是一年中最干旱和干燥的月份。GRNW集水区年均降雨量范围为：沿海地区1200 mm左右到中部高原地区3400mm.
2。2导流程序
根据坝址区地形、招标文件提供的地质条件、水文条件及枢纽布置等,本工程采用两期导流的施工方式。一期导流为开挖右岸导流明渠过流，截断原河道， 基坑全年施工。二期导流为封堵导流明渠，利用溢流坝底孔泄流，在一个枯水期填筑土石坝段至高程379.00m以上;汛期利用溢流坝底孔和预留在5＃坝块376.00m高程的缺口联合过流。大坝施工导流程序及规划见表1。
表1 施工导流程序表
施工分期
施工时段
导流标准
流量
(M³/S）
挡水建筑物
泄水建筑物
施工部位
一期导流
2011年12月～2012年4月
全年20％
30
导流明渠上下游预留土坎
原河道
导流明渠
2012年5月～2013年6月
全年5％
53
一期上、下游围堰
右岸导流明渠
溢流坝、土石坝段
二期导流
2013年7月~2013年11月
5月至11月时段5％
9.1
二期上、下游围堰
底孔
土石坝段、溢流坝段
2013年12月～2014年4月
全年5%
53
坝体
底孔和溢流坝段预留缺口
溢流坝段、土石坝段
2014年5月~2014年7月
5月至11月时段5%
9.1
坝体
底孔
大坝未完工部分
2。3导流建筑物设计洪水标准
2.3.1 一期导流标准
根据招标文件提供的资料,导流明渠开挖计划安排在2011年12月～2012年4月进行，导流明渠施工期防护标准采用汛期20%（5年一遇)，其相应流量为Q=30m³/s。
一期围堰采用河床全年土石围堰挡水，右岸导流明渠过流的方式.围堰挡水标准为全年5%(二十年一遇洪水），相应洪水流量为Q=53m³/s。
2.3.2 二期导流标准
（1） 2013年5月～2013年11月，采用导流明渠枯期围堰挡水,溢流坝底孔过流的方式。围堰挡水标准为枯期5%（二十年一遇洪水），相应洪水流量为Q=9。1m³/s。
（2） 2013年12月～2014年4月利用土石坝和溢流坝挡水,溢流坝底孔和预留缺口联合过流。挡水标准为全年5％（二十年一遇洪水）,相应流量为Q=53m³/s。
2.4 围堰设计
2.4。1 一期围堰设计
一期围堰设计挡水标准为全年5％(二十年一遇洪水)，相应流量为Q=53m³/s。
2.4.1.1 导流明渠设计
根据现场地形条件，导流明渠进口高程取358.40m，出口高程取354.80m。
导流明渠临界水深计算:

式中:
——临界水深；
-—设计流量，取 53 m³/s;
b——渠道底宽,b=10 m；
m-—渠道两岸坡度，均为1：1。0；
i—-设计渠底坡度,设计底坡为0.013；
n——渠道糙率，取n=0.03；
经计算,=1。2m，导流明渠进口水位高程为359.60m。
2.4。1.2 上游围堰设计
上游围堰距导流明渠较近,因此上游围堰堰前水位取导流明渠进口处水位；依据安全超高标准,堰顶高程取361.10m。堰顶轴线长度为66.0m,堰顶宽度为9。0m;围堰坡比为迎水面1:2.0，背水面1：1。5。上游迎水面护坡采用块石护坡，护坡厚度0。5m；块石粒径为0。1m～0.5m。上游围堰布置单排帷幕灌浆，孔距1.5m,帷幕灌浆深入基岩1。0m。
2。4。1。3 下游围堰设计
下游围堰堰前水位高程356。00m，依据安全超高标准，堰顶高程为357。50m，堰顶轴线长度为165.00m，堰顶宽度为9。0m；围堰坡比为迎水面1：2。0，背水面1：1.5。迎水面采用块石护坡，厚度0.5m；块石粒径为0.1m～0。5m。围堰布置单排帷幕灌浆,孔距1。5m,帷幕灌浆深入基岩1.0m。
2。4.1。4 纵向围堰设计
纵向围堰为明渠开挖时预留的土坎,上、下游坎顶高程分别与上、下游围堰顶高程相同, 纵坡为1.3％，堰顶宽度9。0m，两侧坡比为1：1.0，迎水面采用块石护坡,背水面坡脚设截水沟.
一期围堰具体结构型式,详见《一期导流平面布置图》,《一期上游围堰剖面图》, 《一期下游围堰剖面图》，《一期右岸导流明渠剖面图》。
2.4.2 二期围堰设计
2。4.2。1 二期围堰水力学计算
二期围堰布置在右岸导流明渠上下游、坝体以外，导流标准采用枯期5月至11月二十年一遇洪水，相应流量为Q=9。1m³/s。设计采用溢流坝底孔过流。
底孔过流能力计算：
；
式中：
-—设计过流流量，9.1 m³/s；
——管道流量系数，取0.8；
A——管道断面面积，出流孔径为1。4m，则A=1.539m2;
-—自由出流时为孔口中心处的作用水头。
经试算，上游水头H0=3.1m时,其过流能力为9.6m³/s，大于9。1m³/s,满足过流能力。
因此：上游水位为358.6+3.1=361.7m。
2。4。2.1 上游围堰
根据计算，确定上游水头为3。1m时，堰前水位高程为361。7m,依据安全超高标准，堰顶高程取363.00m。围堰采用均质土石围堰结构形式，堰顶轴线长度为66.0m，堰顶宽度为9。0m;迎水面坡比为1:2。0,背水面1：1.5。围堰上游迎水面采用块石护坡,护坡厚度为0。5m，块石粒径为0.1m～0。5m。堰基采用粘土铺盖防渗。
2.4。2.2 下游围堰设计
水流经底孔至下游护坦后,水流迅速扩散，水位降低，施工期间满足河床水位不倒灌回基坑即可满足要求,因此暂定下游围堰顶高程357.50m,具体高程根据施工期间测量下游水位后确定。围堰采用均质土石围堰结构形式。堰顶轴线长约65。00m，堰顶宽度9。0m。围堰迎水面坡比为1:2.0，背水面1：1。5。上游迎水面采用块石护坡,护坡厚度为0.5m,块石粒径为0。1m~0。5m.堰基采用粘土铺盖防渗。
2。4。2.3 纵向围堰设计
二期纵向围堰利用溢流坝右侧混凝土挡土墙。为连接溢流坝混凝土挡土墙与上下游土石围堰，采用浆砌石挡墙分别向上下游延伸20。0m和10。0m.浆砌石挡墙与混凝土挡土墙采用细石混凝土连接.
二期导流围堰布置，请详见附图《二期导流平面布置图》,《二期上游围堰剖面图》，《二期下游围堰剖面图》，《浆砌石挡墙及门机保护围堰剖面图》.
2。4.2.4 联合过流设计
2013年12月至2014年4月，利用溢流坝底孔和溢流坝缺口联合过流。挡水标准为全年5%(二十年一遇洪水），相应洪水流量为Q=53m³/s。缺口预留在溢流坝桩号0+050～0+064坝段处，缺口宽度14.0m，缺口底部高程为376.00m；底孔中心高程为358.60m,管道直径1.4m。
联合过流能力计算：

式中：
——设计流量,53m³/s；
——底孔过流流量;
-—管道系统流量系数，取=0。8；
A-—管道断面面积,孔径为1.4m，则A=1.539m2；
-—自由出流时为孔口中心处的作用水头;
—-预留缺口过流流量；
B——缺口过水宽度，取B=14。0m;
--缺口以上的上游水头；
——侧收系数，取=0。32。
经计算,当预留缺口上游水头为1.5m时，即上游水位高程为377.50m时，底孔和缺口联合过流能力为54。3m³/s﹥53.0m³/s.考虑到安全超高，此时溢流坝其他坝段的高程不低于378.5m；左右岸土石坝段的高程不低于379.0m。
2.4。2。5 门机保护措施
2013年7月至2014年7月，此期间利用底孔和溢流坝预留缺口联合过流，设计最大流量为53m³/s。此时段在护坦左侧布置环形围堰保护门机。水流至护坦后水位迅速降低，水深约1。3m，因此设计门机保护围堰高2。0m。围堰采用编织袋土围堰形式，内填粘土心墙防渗。
2。5 截流施工
2。5.1 一期截流施工
2。5.1.1 截流时间与设计流量设计
根据招标文件水文资料，截流暂选择在2012年4月底，设计截流流量Q=5。1m³/s, 具体施工日期根据当时实际水情变化进行调整。
2.5。1。2 截流方式的选择
根据工程的实际地形条件和现有设备状况，截流方式选择单戗立堵单向进占方式
2.5。1.3 截流施工
截流时右岸导流明渠负责分流，根据现场河床地形及水文条件推断,导流明渠进口处底板高程低于截流时河床水位高程,并且截流时水量较小，因此截流时利用戗堤进占即可实现截流.
截流时,首先从左岸进行上游围堰的进占，下游围堰随后跟进，采用液压反铲挖装、自卸汽车装运左岸坝肩开挖料运至围堰端头，推土机推平等方法进行戗堤填筑,在上游戗堤合龙后再完成下游截流施工。
2.5。1.4 一期围堰施工
(1) 施工程序
明渠开挖随坝体开挖同时进行,开挖时由设计渠道的中部，向上、下游方向进行施工.施工程序为：清表→土方开挖→渠道防护。
堰体填筑采用进占法施工,施工程序为:覆盖层土方开挖→戗堤填筑→帷幕灌浆施工→围堰加高培厚→块石防护。
(2) 填筑料源
围堰所需填筑料采自导流明渠和一期基坑水面以上的开挖合格料。块石料选用坝体和导流明渠开挖中的孤石。
(3） 施工方法
① 施工道路：利用一期基坑开挖施工道路,作为围堰填筑的主要运输线路,根据填筑需要及时调整进料方向,以减少对已经施工部位的破坏。一期基坑开挖的合适料及时运至围堰进行填筑施工。
② 开挖方法:使用1。9m³液压挖掘机挖装20t自卸车,合格料运至围堰填筑或储料场储存,弃料运至弃渣场,表层腐植土堆存备用。
③ 填筑方法:一期围堰填筑首先将水面以上的堰基进行清理,围堰所需的填筑料,采用液压挖掘机挖装自卸汽车运输至填筑工作面.水面以下部分填筑采用进占法施工.堰体加高培厚部分，采用液压挖掘机挖装自卸汽车运料，推土机辅助分层摊铺，使用16t振动碾碾压。
初步确定碾压密实度为93%,层厚按照30～50cm进行控制，现场根据实情情况进行调整。
(4) 帷幕灌浆
上、下游围堰设置帷幕灌浆防渗。水下堰体和堰基防渗采用单排帷幕灌浆形式,孔距1。5m。帷幕灌浆深入基岩约1.0m左右.制浆平台根据施工的需求搭设,以满足工程施工的需求。灌浆所用水泥为硅酸盐水泥,灌浆水灰比采用1:1.
(5) 岸坡接头处理
围堰堰体与河岸结合处,将水面以上岸坡的植被清理干净，清除覆盖层，开挖深度视覆盖层厚度而定，开挖完成之后，回填并压实。回填料与堰体料完整相接.
（6) 围堰拆除
围堰土石方拆除采用液压反铲挖装自卸汽车运输至右岸弃渣场。
2。5.1.5 施工资源配置
(1) 设备资源配置
一期导流主要施工设备配置见表2.
表2 一期导流施工主要机械设备表
序号
设备名称
规格型号
单位
数量
备注
1
液压挖掘机
2。0m³
台
3

2
液压挖掘机
1。0m³
台
2

3
推土机
SD22
台
2

4
自卸汽车
20t
辆
10

5
振动碾
16t
台
2

6
灌浆泵
3SNS
台
8

7
地质钻机
XY-2
台
4

(2)主要人力资源
一期导流主要主要人力资源配置见表3。
表3 人力资源配置表
序号
工种
单位
数量
备注
1
操作工
人
14

2
汽车司机
人
20

3
工长
人
2

4
技工
人
6

5
普工
人
20

合计

62

2.5。2 二期截流施工
根据招标文件水文、气象资料和施工总进度安排,二期截流安排在2013年5月初进行， 截流设计流量Q=5.1m³/s,具体施工日期根据当时实际水情变化进行调整。
2.5.2。1截流施工
（1) 截流施工方案
二期截流为导流明渠截流，施工时采用单向立堵进占的方式施工。
(2) 截流施工方法
截流料源为土料场料源.明渠截流施工开始后,首先从右岸进行上游围堰的进占,下游围堰随后跟进,采用液压反铲挖装、自卸汽车装运石碴料至明渠右侧，推土机推平等方法进行填筑，在上游围堰合龙后再完成下游截流施工。
2.5.2.2二期围堰填筑
根据围堰设计及施工程序进行二期围堰填筑，施工中严格按照设计的分区尺寸和料物要求进行备料和装运,确保围堰截流成功。
(1) 填筑料源
围堰所需填筑料采用土料场合格料源。块石料选用坝体和溢流坝开挖中的孤石。
(2） 填筑方法
二期围堰填筑方法同一期围堰,填筑。
(3） 二期围堰拆除
二期上游围堰围堰拆除选择在2013年11月底，下游围堰计划在2014年8月底，门机保护围堰选择在2014年9月底。围堰土石方拆除采用液压反铲挖装自卸汽车运输至右岸弃渣场。
2。5.2.3 施工资源配置
（1） 设备资源配置
二期导流主要施工设备配置见表4。
表4 二期导流施工主要机械设备表
序号
设备名称
规格型号
单位
数量
备注
1
液压挖掘机
2。0m³
台
2

2
液压挖掘机
1。0m³
台
1

3
推土机
SD22
台
2

4
自卸汽车
20t
辆
6

5
振动碾
16t
台
2

(2)人力资源配置
二期导流施工主要人力资源配置见表5。
表5 人员配置表
序号
工种
单位
数量
备注
1
操作工
人
10

2
汽车司机
人
12

3
工长
人
1

4
技工
人
4

5
普工
人
15

合计

41

2。6 基坑排水
（1) 初期排水
① 一期初期排水
一期初期排水主要排除基坑积水和围堰渗水.坝址区河道内水潭较多,初期总排水量约为10000m³，依据围堰边坡稳定情况后,水泵配置按3天排干基坑内的积水进行设计，排水强度为150m³/h；依据到水泵的使用效率，排水设备配置如下： S80-65-160(60m³/h）清水泵2台，辅助4PWA（108m³/h)污水泵1台,可满足使用要求.
② 二期初期排水
二期初期排水主要为一期导流明渠内积水，排水量约1000m³,水泵配置按照1天排干基坑内积水,排水强度125m³/h；同时依据水泵效率,排水设备配置如下:S80-65—160(50m³/h）清水泵2台，辅助4PWA(108m³/h)污水泵1台,可满足使用要求。
(2） 经常性排水
① 一期经常性排水
经常性排水为施工弃水，降雨及地基渗水等.排水时段为2012年5月至2013年4月。根据坝址区的自然条件,基坑排水按照400m³/h进行基坑排水设备配置;同时依据水泵效率，排水设备配置如下：100—125-125 (60m³/h）清水泵2台、IS150—125—250 （200m³/h）清水泵1台,辅助4PWA(108m³/h)污水泵2台,可满足要求。
② 二期经常性排水
经常性排水为施工弃水，降雨及地基渗水等.排水时段为2013年5月至2013年11月。根据坝址区的自然条件,基坑排水按照150m³/h进行基坑排水设备配置。IS100-125-125 （60m³/h）清水泵2台、辅助4PWA（108m³/h）污水泵1台可满足要求。
（3) 泵坑布置
① 一期上、下游围堰靠近纵向围堰的位置各布置一座固定泵站,初期设计排水能力为150m³/h，初期排水结束后调整排水能力至400m³/h,用于经常性排水。
在坝轴线上、下游结构线以外各设置2个300m³的集水坑，施工废水抽排至系统集水坑处理。围堰渗水和雨水由基坑周围设置的排水沟引排至集水坑,经沉淀处理后，由水泵抽排至上下游设置的排水管路排至基坑以外。泵站、排水沟及集水坑的具体位置进场后根据现场情况进行布置.
② 二期上、下游围堰靠近纵向围堰的位置各布置一座固定泵站,初期设计排水能力为125m³/h,初期排水结束后调整排水能力至150m³/h，用于经常性排水。
在坝上、下游结构线以外各设置2个100m³的集水坑，施工废水抽排至系统集水坑处理。围堰渗水和雨水由基坑周围设置的排水沟引排至集水坑,经沉淀处理后，由水泵抽排至上下游设置的排水管路排至基坑以外.泵站、排水沟及集水坑的具体位置进场后根据现场情况进行布置.
（4) 基坑排水特性
表6 基坑排水特性表
排水时段

项目
大坝围堰基坑排水
一期初期排水
一期经常性排水
二期初期排水
二期经常性排水
排水强度(m³/h)
150
400
125
150
排水历时（d）
1。5
420
1
150
水泵型号

水泵数量
IS100—125-125
11KW,24m，60m³/h
2
2
2
2
IS150-125—250
18。5KW，20m,200m³/h

1

4PW
1
2

1

注：除初期排水为一天3个台班外,其余均为2个台班,经常性排水为间断抽排.
（5） 基坑排水布置设备表
基坑排水布置设备见表7
表7 排水设备表
序号
设备名称
规格型号
单位
数量
备注
一
一期初期排水
1
清水泵
IS100—125-125
台
2
11KW,24m，60m³/h
2
污水泵
4PW
台
1
108m³/h
二
一期经常性排水
1
清水泵
IS100-125—125
台
2
11KW，24m,60m³/h
2
清水泵
IS150—125-250
台
1
18.5KW,20m，200m³/h
3
污水泵
4PW
台
2
108m³/h
三
二期初期排水
1
清水泵
IS100—125-125
台
2
11KW，24m,60m³/h
2
污水泵
4PW

1
108m³/h
四
二期经常性排水
1
清水泵
IS100—125-125
台
2
11KW，24m,60m³/h
2
污水泵
4PW

1
108m³/h
3 引水箱涵取水口导流
引水箱涵导流为在右岸开挖导流明渠过流，上、下游围堰截断原河道,基坑全段施工.导流明渠布置在Cascade River右岸，施工时段为2013年6月，围堰布置在河道上下游，主要是保护引水堰在枯水期施工,其挡水时段为2013年5月～11月。
3。1导流建筑物设计洪水标准
导流标准采用枯期时段的5％(二十年一遇），相应流量为Q=8.3m³/s。
3。2 导流设计
3.2。1 第一时段
第一时段进行溢流堰及取水口等主体工程施工,采用导流明渠过流,引水堰上、下游围堰挡水,导流标准采用枯水时段20年一遇洪水,相应洪水流量为8。3m³/s。
右岸导流明渠：渠底高程399.0m，底宽4。0m,明渠轴线全长约98。0m,两侧开挖边坡为岩石边坡，坡比1:0.5。
经分析,导流明渠渠身适用明渠流水力学计算，进口适用无底坎宽顶堰流计算。由于明渠采用平底设计，在此取hk进口堰流计算的下游水深进行堰流计算。
临界水深的计算：

式中：—-动能修正系数，取1；
—-设计流量，8。3 m³/s；
——重力加速度，9.81;
-—渠道底宽，4.0m；
、——渠道两侧坡度，均为0.5;
——临界水深。
经计算，得:hk=0。72m
将hk=0.72m作为进口堰流的下游水深。

式中：b——堰孔过水宽度，4。0m；
n――堰孔孔数，1；
H0—-包括行近流速水头的堰前水头（堰顶以上水深，本计算书简称总水头），即,v0为行近流速；
m——自由溢流的流量系数，在初步计算中保守取0.32;
——侧收缩系数,此处近似取1。
——淹没系数。
经计算，对于假定的上游水位Z=400.30m时，根据相应上游河道过流断面面积及上游平均水深，计算上游行近流速V0=0.071m/s，计算得H0=1.000m。
又由下游水深hs=0.72m,则hs/H0=0.630〈0。8,因此淹没系数=1.
经计算,上游水位为400.0m。由渠底高程399.0 m，渠身水深近似取hk=0。72m，则渠身水位约为399。7m。因此，上游围堰设计挡水位400。0m，考虑安全超高,堰顶高程401.5m，最大堰高约4.0m，围堰采用均质土围堰，顶宽7。0m，堰顶轴线长约27.0m。
下游围堰设计挡水位399。0m，考虑安全超高,堰顶高程400.5m，最大堰高约3.5m，围堰采用均质土围堰,顶宽7。0m,堰顶轴线长约27。0m。
3。2。2 第二时段
第二时段主要进行导流明渠回填施工,采用导流明渠进、出口土石围堰挡水，由建成的引水溢流堰过流,导流标准采用9～11月20年一遇洪水,相应洪水流量为3.39m³/s。
引水溢采用开敞式溢流堰泄流能力计算：

式中：Q――流量，3.39m³/s；
B――溢流堰净宽,此处为溢流堰净宽之和,25m；
HW――堰顶以上作用水头，根据假定上游水位取400.6m时的试算，取0.21m；
g――重力加速度，9.81;
m――流量系数，此处近似取0。33；
C――上游面坡度影响修正系数,本工程中上游面为铅直面,故取1.0;
ε――侧收缩系数，取0.98;
――淹没系数，经试算为非淹没流，取1。
经计算，上游水位约为400。6m。考虑安全超高，进口施工围堰堰顶高程402。1m，最大堰高约3.1m，围堰采用均质土围堰，堰顶高程顶宽7。0m,堰顶轴线长约5。5m。
详见《引水堰施工导流布置示意图》。
3.3围堰填筑施工
根据围堰设计及施工程序进行二期围堰填筑，施工中严格按照设计的分区尺寸和料物要求进行备料和装运,确保围堰截流成功。
（1） 填筑料源
围堰所需填筑料采用土料场合格料源.块石料选用导流明渠开挖中的孤石。
（2) 填筑方法
围堰填筑方法同大坝围堰填筑方法。
（3）围堰拆除
围堰拆除选择在低水位较时段拆除.围堰土石方拆除采用液压反铲挖装自卸汽车运输至右岸弃渣场.
(4) 主要机械设备表
① 主要施工设备配置见表8。
表8 箱涵导流施工主要机械设备表
序号
设备名称
规格型号
单位
数量
备注
1
液压挖掘机
1.0m³
台
2

2
液压挖掘机
SD22
台
1

3
推土机
20t
辆
4

4
自卸汽车
16t
台
1

② 人力资源配置
箱涵导流施工主要人力资源配置见表9。
表9 人员配置表
序号
工种
单位
数量
备注
1
操作工
人
6

2
汽车司机
人
8

3
工长
人
1

4
技工
人
4

5
普工
人
4

合计

23

3。4基坑排水
施工时段为枯水期,排水主要考虑围堰渗水和少量雨水积水,在上、下游围堰及基坑周边布置排水沟，和布置一个泵坑,各配置两台4吋潜水泵即可满足。排水时段为2013年5月至2013年11月。
表10 排水设备表
序号
设备名称
规格型号
单位
数量
备注
一
初期排水
1
清水泵
IS100-125—125
台
2
11KW，24m，60m³/h
2
污水泵
4PW
台
1
108m³/h
二
一期经常性排水
1
清水泵
IS100-125-125
台
2
11KW，24m,60m³/h
4 主要工期安排
4。1 大坝导流
4.1.1 一期上游围堰
2011年12月1日～2012年4月30日导流明渠开挖;
2012年4月26日上游围堰开始预进占，4月30日截流；
2012年5月1～5月15日围堰防渗体施工；5月16日基坑排水；
2012年6月30日，围堰填筑完成；
2013年4月20日~2013年4月25，拆除一期围堰。
4。1。2 二期围堰
2013年4月21日，开始二期围堰施工；
2013年4月26日～5月9围堰预填筑，5月10日截流;
2013年5月11日～5月15日，围堰防渗体施工；5月16日～5月19日基坑初期排水；
2013年6月5日，完成上下游围堰填筑；
2014年7月20日~2014年7月31日，拆除游围堰；
2014年7月20日~2014年7月31日,拆除门机保护围堰。
4.2 排水箱涵
2013年4月1日～2013年4月30日,开挖导流明渠；
2013年4月30日截流；
2013年5月1日～5月15日,围堰闭气、排水、填筑；
2013年10月25日～10月31日，拆除一期围堰；
2013年11月1日导流明渠截流；11月5日完成二期围堰填筑；
2013年11月30日，完成排水箱涵右侧回填施工。
5 质量、安全保证
(1) 为了保证围堰填筑按照轴线进行,施工前测量将围堰轴线根据布置图中标注的点号进行施放点线，填筑过程中严格按照点线进行堆筑；
（2) 控制好填筑料源，对于不合格的料物严禁填筑到围堰上面去，对于堆存的料物防止其他杂物混入,临近低洼地带采取进占法填筑，对于含水量过大的料物及时挖除并换填，保证填筑密实；
(3） 严格按照试验提供的和设计要求的数据进行碾压和填筑，控制好层厚和碾压次数；
（4） 加强机械设备的维护、保养，提高机械的出勤率，保证围堰填筑的速度和质量;
(5) 加强汛期围堰防汛值班制度，重点监控纵向围堰靠河侧的稳定和渗漏，尤其在基坑开挖到设计深度时。
6 资源配置
6。1设备资源配置
表11 导流工程主要机械表
序号
设备名称
规格型号
单位
数量
备注
1
液压挖掘机
2.0m³
台
3

2
液压挖掘机
1。0m³
台
2

3
推土机
SD22
台
2

4
自卸汽车
20t
辆
10

5
振动碾
16t
台
2

6
清水泵
IS100—125-125
台
2
11KW
7
清水泵
IS150-125-250
台
2
18。5KW
8
污水泵
4PWA
台
2
11KW
9
灌浆泵

台
8

6。2主要人力资源
导流现场安排专人进行指挥和协调，在施工过程中保证围堰的结构尺寸和填筑料物选用的正确性。主要人力资源配置见表12。
表12 人员配置表
序号
工种
单位
数量
备注
1
操作工
人
14

2
汽车司机
人
20

3
工长
人
2

4
技工
人
8

5
普工
人
20

合计

64

重庆海博建设有限公司
施工噪声污染控制专项施工方案
空港新城特勤消防站

颜小波
［日期］

目 录
一、编制依据 2
二、工程概况 2
四、噪声污染控制管理岗位职责 3
五、噪声的危害 4
六、施工噪声的控制措施 4
七、人文关怀措施 7

第1章 一、编制依据
为认真贯彻落实市政府关于严格控制城区施工噪声污染的有关要求，保证本工程施工工期，进一步加强建筑工地文明施工，依据:
1、本工程施工图纸；
2、国家、省、市的有关建设工程法规与文件；
3、国家、省、市有关建设工程的施工及验收规范、标准;
4、国家、省、市有关建筑施工的安全技术规范、标准及文明施工的规定；
5、我项目部队管理手册、程序文件、工程管理条例、作业指导书等有关文件；
6、中国建筑工业出版社出版的《建筑施工手册》等参考文献；
编制此施工方案。
第2章 二、工程概况
本工程重庆市空港新城建设投资（集团）有限公司投资建设的空港特勤消防站项目，该项目位于重庆市渝北区空港新城春华大道与顺义路交接处。本工程拟建建筑物包括：一栋消防站执勤楼、一栋训练塔、三栋器材库，总建筑面积约为9293.25平方米。
执勤楼工程结构类型为框架结构，地上5层，檐口最高标高为20。700m，建筑面积4017。08平方米。
训练塔工程结构类型为框架结构，地上10层，局部11层，檐口最高标高为38。900m,建筑面积1180.47平方米.
器材库工程结构类型为框架结构，1号器材库地上2层，檐口最高标高为12.200,2号器材库地上2层，檐口最高标高为13.150m，3号器材库局部吊一层，地上2层.檐口最高8。900m，器材库占地面积为4095.70平方米.
三、施工噪音污染防治保证体系
在本工程施工中,成立以项目经理为核心，以施工工长、技术负责人为骨干的施工噪音污染防治小组。明确项目经理为施工噪音污染防治的第一责任人，负责施工噪音污染防治的组织实施。本工程施工噪音污染防治保证体系如下：
公司安全文明施工管理部
区环保管理局
项目经理
施工现场管理人员
施工现场各劳务班组
施工现场

第3章 四、噪声污染控制管理岗位职责
1、项目经理
履行承揽合同要求，制定噪声管理目标，健全管理组织，配备必要资源，对工程噪声环境管理全面负责.
贯彻执行务项有关环境管理的法令、法规、标准和制度,落实噪声管理措施和资源的配置。
项目经理负责噪声管理工作的领导，全面管理项目的噪声预防。
2、项目技术负责人
全面执行环境噪声控制措施。
检查分包队伍的资质证明、证书,与分包队伍签定噪声管理协议。
组织对职工的噪声管理教育培训工作。
定期检查各项噪声管理记录。
直接负责项目噪声管理工作，协助项目经理项目的噪声预防。
3、项目工长
预防噪声污染,保证噪声达标排放。
负责施工现场内的临时降低噪声和改造。
噪声的治理和监控工作.
第4章 五、噪声的危害
在建筑工地生产过程中，存在着多种音调，无规律的杂乱声音，这些声音不公对工作听觉系统的损害，还可能造成职业性难听，而且对神经、血管系统也有不良作用.
在建筑工地噪声的危害主要有以下三种：
1、职业性耳聋：呈浙进性听力减退，直到两耳轰鸣和听觉失灵；
2、爆炸性耳聋：是指一次高强度的噪声，引起的听觉损伤；
3、噪声对人体其他功能的影响，除影响听力系统以外还可能引起植物神经紊乱,胃肠功能紊乱等。
噪声可以引起听力减退，这种减退是渐近性的，人初期进入噪声环境中，常感到听力减退、烦恼、难受、耳鸣等，少数人可能有前庭症状，如眩晕、恶心或呕吐，这些症状在脱离噪声环境后即可缓解或消除，还有可能引起高血压、心脏病等，噪声还会分散人们的注意力，所以往往造成各种意外事故的根源。
第5章 六、施工噪声的控制措施
1、进场前与建设单位取得联系，在环保部门指导下，订立协议,明确各方权利和义务，施工过程中尽量避免夜间施工，无法避免时，需争得环保部门同意，且办理夜间施工许可。
2、现场施工机具要经常检查维修，保持正常运转。采取有效措施，尽量降低噪音强度等级在建筑施工场界限值规定以内。
施工阶段
主要噪声源
噪声限值(分贝）
昼夜
夜间
桩基
悬挖机、空压机
≤70
禁止施工
结构
商品砼泵车、振捣棒、砼罐车、电锯等
≤70
≤55
装饰
电锤、电锯、电刨等
≤70
≤55
注：表中所列的噪声限值为施工场界处的噪声值；
昼间为6：00—22：22，夜间22:00—6：00。
3、夜间加班使用有噪声源机具施工时,要遵守当地政府的规定,提前向环保部门办理申报手续。
4、休息好施工作业时间的安排，对噪音较大的施工作业，尽量安排在白天当班，减少扰民,做到不影响周边人员的生产和生活。
5、噪声超过55DB的工作一律安排在早上6点至晚上10点进行，各种木材、金属的切割工作一律在现场的作业棚内进行，作业棚塔成封闭式。混凝土浇筑最迟在下午6点开始，保证4小时内完成浇筑。
5。1、砼施工噪声的控制
混凝土振捣时，禁止振钢筋或模板，做到快插慢拔，并配备相应人员控制电源线及电源开关,防止振捣棒空砖.振动棒使用完后，应及时清理干净并进行保养。
砼浇注过程中，加强对混凝土的施工管理，及时进行监测（根据日常经验），对超过噪声限值的混凝土泵及时进行更换。
加强对混凝土泵、砼罐车操作人员的培训及责任心教育，保证混凝土泵、混凝土罐车平稳运行、协调一致,禁止乱按喇叭。
5.2、模板、脚手架工程噪声控制
支拆模板、脚手架时,必须轻拿轻放，上下、左右有人传递,严禁抛掷。
模板在拆除和修理时，禁止使用大锤敲打模板，以降低噪音.
设置木工加工棚,并对木工棚进行一定围挡封闭处理,以降低噪声。
木工作业由木工班组长、架子工班组长在工作前进行要求,由模板责任工程师监督施工班组实施。
5.3、机电工程噪声控制
材料的现场搬运应轻拿轻放，严禁抛掷，减少人为噪音。
现场加工应在室内进行，严禁用铁锤等敲打的方式进行各种管道或加工件的调直工作.
本项控制工作由机电班组长在施工前进行要求，由机电责任工程师监督施工班组实施。
5.4、木工机械的噪声控制
木工棚四周用细木工板进行封闭,并且封闭严密，以便减少扬尘和噪声。
木料或木板在切割时，采用低噪声木工切割机或电刨空转。切割机或电刨用完后，应及时清理干净并进行保养。
木工机械的噪声控制工作由木工班组长在工作安排中进行要求，由木工责任工程师监督施工班组完成。
5.5、混凝土搅拌机、砂浆机的噪声控制
混凝土搅拌机、砂浆机棚四周用木工板进行封闭，并且封闭严密，以便减少扬尘和噪声.
混凝土搅拌机、砂浆机在搅拌混凝土或沙浆时，配备相应人员控制电源线及电源开头，防止混凝土搅拌机、沙浆机空转。混凝土搅拌机、沙浆机使用完后，应时清理干净并进行保养。
混凝土搅拌机、沙浆机施工机械的噪声控制工作由混凝土班组长在工作安排中进行要求，由混凝土责任工程师监督施工班组完成。
6、在施工现场设隔音围档，将施工区和生活区分隔开,达到减少施工扰民，加强施工现场管理,保护原有绿地的目的.
7、噪音控制目标、指标
由施工员和班组长负责实施施工过程中的噪声控制，由项目技术员负责噪声控制情况的检查和噪声的监控与监测工作。
7. 1、控制措施自2015年4月25 日开始实施，对整个施工过程全过程监控.
7.2、项目由技术员负责在每个施工阶段开始后3日内和进入正常状态对施工噪声各测量一次。当施工阶段跨度超过一个月时，应每个月测量一次(分昼夜两种情况）。
第6章 七、人文关怀措施
施工现场设置群众接待室,指定环保联络员，及时处理周围居民的投诉。定期走访周边的居民区,倾诉群众诉求，发布公开信告知施工内容、施工时间及采取减少噪音的具体措施，争取周边群众的谅解。

中铁四局蚌埠三铺湖排
