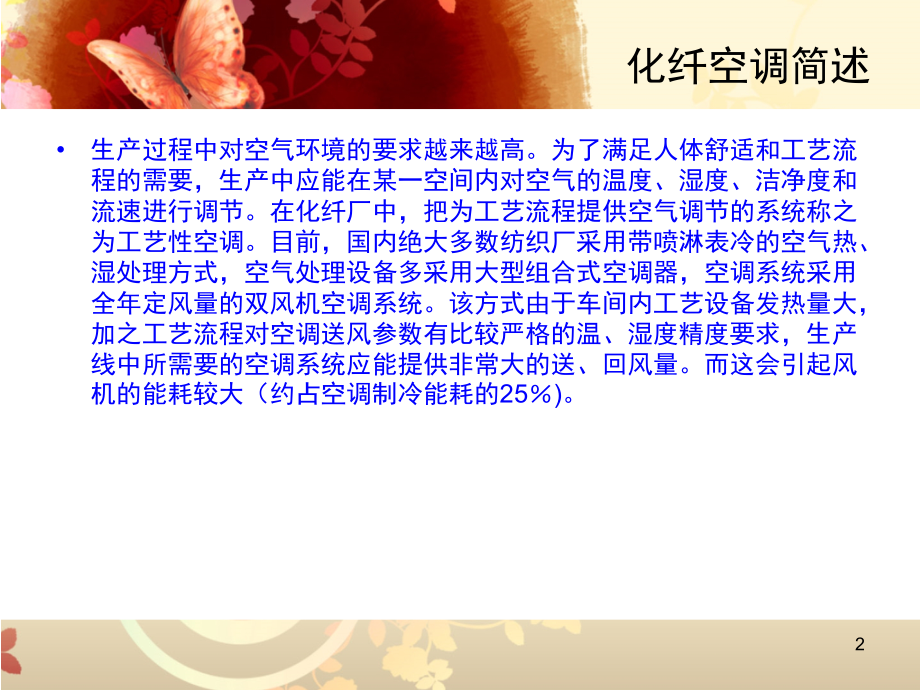

1、单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,空调机组控制原理,1,化纤空调简述,生产过程中对空气环境的要求越来越高。为了满足人体舒适和工艺流程的需要,生产中应能在某一空间内对空气的温度、湿度、洁净度和流速进行调节。在化纤厂中,把为工艺流程提供空气调节的系统称之为工艺性空调。目前,国内绝大多数纺织厂采用带喷淋表冷的空气热、湿处理方式,空气处理设备多采用大型组合式空调器,空调系统采用全年定风量的双风机空调系统。该方式由于车间内工艺设备发热量大,加之工艺流程对空调送风参数有比较严格的温、湿度精度要求,生产线中所需要的空调系统应能提供非常大的送、回风量。

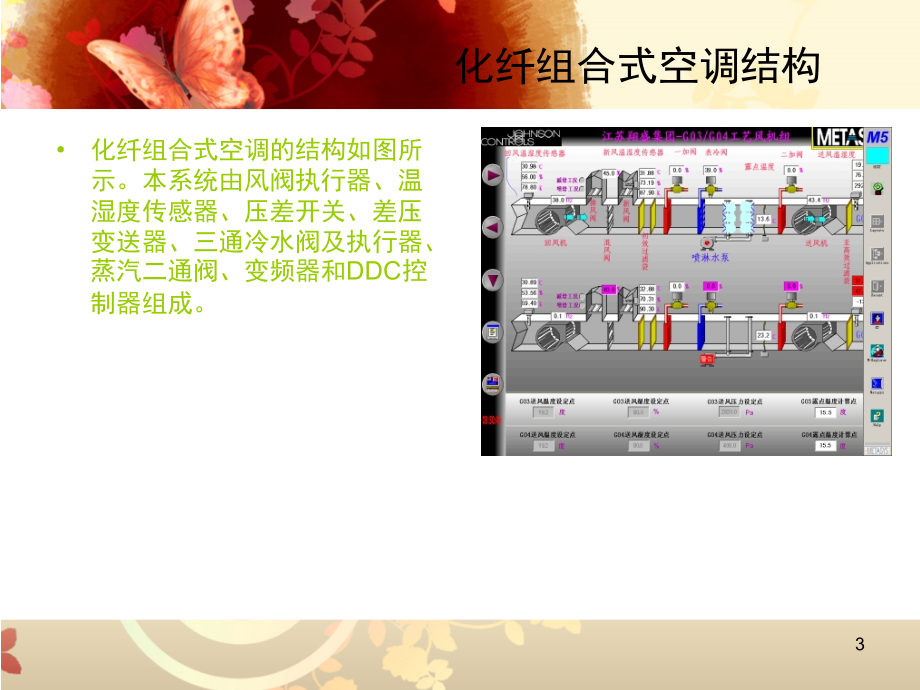

2、而这会引起风机的能耗较大,(,约占空调制冷能耗的25)。,2,化纤组合式空调结构,化纤组合式空调的结构如图所示。本系统由风阀执行器、温湿度传感器、压差开关、差压变送器、三通冷水阀及执行器、蒸汽二通阀、变频器和DDC控制器组成。,3,4,空调介绍,新风窗主要用于引进室外新鲜空气。为节约能源,有时也利用回风窗引进一部分车间回风。新风窗和回风窗一般都设有调节风门以控制进风量及新回风比,新回风通常由送风机混合送,入,喷水室。喷水室有顺喷、逆喷和多排喷嘴。循环水通过喷嘴喷出细小的水漓,再将空气经过循环水逆喷以完成绝热加湿过程,经过喷淋水泵顺喷可完成降温加湿过程。空气被水处理后,即可控制调节阀,并用蒸汽对

3、空气进行等温加湿,或利用加热器对空气进行等湿加热。利用喷水室处理空气,可使空气的相对湿度比较稳定,有利于对车间空气相对湿度的调节和控制,从而满足纺织工艺对空气相对湿度的较高要求。同时,用水处理空气也可起到清洁空气的作用,有利于降低车间空气的含尘浓度。另外,利用加热器能实现冬季快速升温。,5,控制方案,本设计方案采用DDC直接式数字式控制,可采集现场各点温度、湿度、压力等模拟量及其参数的实时显示,也可修改各种设定值和各种参数。同时可实现自动开、关机和自动调节相关阀及变频器,以达到控制恒温、恒湿、恒压的目的,并具有手动与自动切换功能。此外,在自控回路即使出现故障时,系统也可以切换到手动状态继续正常

4、调节各参数。,6,执行装置,执行装置是完成所有动作的执行机构。可完成化纤空调所有动作。在化纤组合式空调的控制过程中,控制器可发出信号给送风机,当风阀接收到信号后,便可对气室进行控制。在控制过程中,化纤空调将根据控制器发出的指令自动或手动对车间温度和湿度进行控制,执行控制可根据DDC控制器或上位机进行系统人机操作界面,7,HUBA 699 空气压差变送器,加工定制:是品牌:HUBA,型号:699类型:微差压变送器,测量介质:空气测量范围:0.055(kPa),精度等级:1输出信号:420(mA),电源电压:24dc(V)工作温度:080(,699系列压力传感器采用瑞士富巴开发的悬臂梁陶瓷芯片技术

5、其传感信号经过校准和温度补偿,特别适于空调制冷系统,8,露点温度传感器,露点温度就是在100%的相对湿度时,周围环境的温度就是露点温度。露点温度越小于周围环境的温度,结露的可能性就越小,也就意味着空气越干燥,露点不受温度影响,但受压力影响。,QAM2120.600探针长度:6000 mm,温度敏感元件:LG-Ni1000 镍电阻,温度测量范围C:-50.80 C,测量精度:-50.80 C:1.8 K,该电阻在0度下的电阻值为1000欧姆,9,10,温湿度传感器,本设计采用的是温度变送器。瑞士伟拓:SDC-H1T1-16-24两种型号,应用:安装在回风道上、新风管道、送风管道,温湿度安装在各

6、风道上,测量空调各点的温湿度,温度信号:SDA-T1H1通过热敏电阻NTC来检测温度。该微处理器每秒对湿度进行采样一次。根据滤波时间计算信号平均值,并且根据湿度量程做线性变换,然后产生信号输出。标准量程是温度050C,滤波平均时间10秒。精确度:对于中低温度具有高度的精确性.由于传感器的负温度系数,在100 C以上其传感器阻值在500 Ohm以下,因此限制温度变送器的精度指标.湿度信号:SDA-T1H1通过电容传感元件检测湿度。该微处理器每秒对湿度进行采样一次。根据滤波时间计算信号平均值,并且根据湿度量程做线性变换,然后产生信号输出。标准量程是相对湿度0100%,滤波平均时间10秒,11,控制

7、电路的设计,本系统的整个电路由三部分组成,即回风系统、环境风系统和环吹风系统。根据当前温度和湿度的不同,上述三部分各有不同的运行方式。由于篇幅有限,下面主要介绍环吹风系统的电路部分。,12,控制电路的设计,13,系统软件设计,本系统的软件流程图如图所示。由图可见,系统运行时,先输入设定的参数值(风压、新风、回风、环境、侧吹风、混风、温度和湿度),然后对所在车间进行采样。采样结束后,再把采样所得值和设定的参数值进行比较,然后利用比较之后系统得到的新值,来自动执行所对应的功能,从而完成一次工作,之后,系统将按照采样开始循环运作。必要时,也可以通过手动控制与人工干预控制对其进行控制。,14,系统软件

8、设计,G01,G02,G03,G04,G05,G06,H04,H01,以太网转485控制器,温度热敏感元件LG-Ni1000,-50-80度,15,16,环境空调,17,控制器,18,按键说明,19,操作按键,工艺空调,按X键显示:按X键-XT键显示:按Y键显示 按Z键显示:,X1:新风温度显示X11:送风机频率显示Y1:新风阀开度Z1:露点温度控制,X2:新风湿度显示X12:回风机频率显示Y3:系统报警输出Z2:露点温度控制,X3:回风温度显示Y4:过滤报警输出 Z3:送风温度控制,X4:回风湿度显示Y5:风机报警输出 Z4:送风压力控制,X5:送风温度显示Y6:新风焓回风焓,X7:露点温度

9、显示Y9:一加阀开度,X8:送风压力显示Y10:冷水阀开度,Y11:二加阀开度,Y13:送风机频率输出,Y14:回风机频率输出,环境空调,按X键显示:按Y键显示:按Z键显示:,X1:新风温度显示Y1:新风阀开度Z1:送风温度控制,X2:新风湿度显示Y3:系统报警输出Z2:送风温度控制,X3:回风温度显示Y4:过滤报警输出,X4:回风湿度显示Y5:风机报警输出,X5:送风温度显示Y6:新风焓回风焓,X7:送风机频率显示Y10:冷水阀开度,X8:回风机频率显示Y13:送风机频率控制,Y14:回风机频率控制,20,案例分析,1,一、工艺空调送风温度设定20度显示为30度是怎么回事?,首先确认工艺空调

10、露点温度设定值与实际值是否一致,如果一致则要用水银温度计去卷绕工艺管线的测温口去测量实际温度确认传感器的好,坏,,如确认传感器检测正确,说明二加有蒸汽进入,检查二加电动阀和二加旁通阀是否打开或阀门内漏等现象。,21,工艺空调露点温度设定19度显示20度,是怎么回事?,1、确认工艺送风温度设置值与实际值是否也有升上趋势,如有检查表冷器开度是否已全部开到100%。,2、检查新回风,风阀控制是否正常,一加蒸汽与热水是否介入。,3、检查冷冻水制冷量、温度是否达到要求。,案例分析,2,22,案例分析,3,工艺空调送风压力设定2400怕实际显示2200怕风压上不去是怎么回事?,1、检查工艺管线是否有漏风的

11、现场,,2、检查上位机控制频率给定是否打手动状态。,3、检查变频器实际运行频率,查看变频柜上面的频率锁定旋钮是否打到锁定位置。,4、检查风压传感器检测管是否堵塞或压差变送器是否损坏。,23,案例分析,4,工艺空调表冷阀不能自动打开控制是怎么回事?,1、确认表冷阀是否打在自动状态。,2、检查露点温度设置值设定是否正确。,3、检查电动阀是否损坏。,24,案例分析,5,工艺空调新风阀不能打不开是怎么回事?,1、,检查风阀执行器是否卡死,执行器固定螺丝付否松动。,2、检查风阀执行器有无工作电源24VAC,确认风阀执行器输出有无24V电源。,25,案例分析,6,工艺空调湿度设定80%实际显示50%是怎么

12、回事?,1、检查喷淋水,泵,运行是否正常。,2、检查温湿度传感器是否检测正常。,3、检查喷淋喷头是否有,堵,的,现象,,检查喷淋水泵压力是否正常,。,26,案例分析,7,工艺空调风压设定2200PA实际显示忽高忽低上下波动范围叫大是什么回事?,1、检查现场风管有无漏风现场。,2、检查变频器有无温度报警现象。,3、检查送风机及电机有无振动,异常声音等现象。,4、检查压差变送器是否损坏,。,27,案例分析,8,空调机组内部照明电压是多少V电压等级的?表冷电动阀、蒸汽电动阀、各供电电源是多少伏电压等级的?,空调机组内部照明电压是36AC,表冷蒸汽电动阀供电电源都是24VAC。,28,案例分析9,空调上位机电脑无通讯或无数据显示是怎么回事?,1、检查以太网控制器工作电源及运行指示状态灯是否正常。正常时,485接口指示灯亮绿色,http指示灯亮绿色,若出现不亮的现象,对以太网控制进进行断电复位,或检查以太网线与485控制线插接头是否松动进行重新插拔或重新接线。,2、检查上位机有无错误报告报警或脚本错误,如有错误报告需要对电脑进行重新启动。,29,
