华中(刺绣)科技文化产业集群基地项目工程地下室土方开挖施工方案模板.doc

上传人:精**** 文档编号:10004153 上传时间:2025-04-16 格式:DOC 页数:27 大小:3.25MB
下载 相关 举报
华中(刺绣)科技文化产业集群基地项目工程地下室土方开挖施工方案模板.doc_第1页
第1页 / 共27页
华中(刺绣)科技文化产业集群基地项目工程地下室土方开挖施工方案模板.doc_第2页
第2页 / 共27页
点击查看更多>>
资源描述

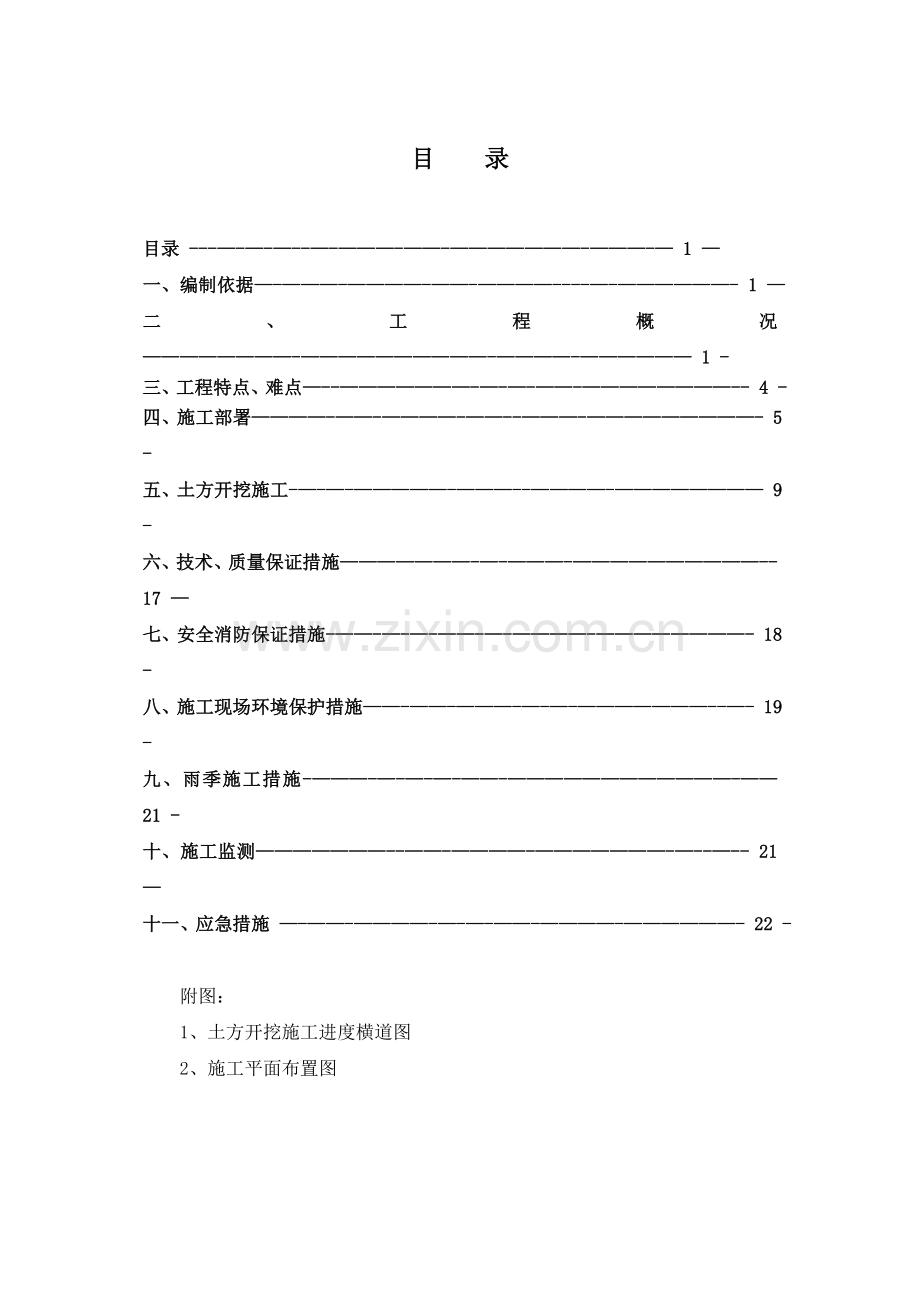

华中(刺绣)科技文化产业集群基地项目工程地下室土方开挖施工方案模板完整版 (完整版优秀资料,可直接使用可编辑,推荐下载) 目 录 目录 ---—-—-—--—-———-——-———————-———-— 1 — 一、编制依据—-———-————-——-————----—-——————- 1 — 二、工程概况————————-——————————-————-—————— 1 - 三、工程特点、难点—--———————-—-—-——-————————-- 4 - 四、施工部署————-——-————-——--———-—————————- 5 - 五、土方开挖施工-—-—-—————-———--————-———————— 9 - 六、技术、质量保证措施———————-—-———-——————————-- 17 — 七、安全消防保证措施-——-—-—-——-—-————-————————- 18 - 八、施工现场环境保护措施——-——-———-—-—-———————--—- 19 - 九、雨季施工措施-———-—-—-—-——-————————————-—— 21 - 十、施工监测———————--——-————-———————-—--—-- 21 — 十一、应急措施 —-——-————-—-—-——-————-——————- 22 - 附图: 1、土方开挖施工进度横道图 2、施工平面布置图 一、编制依据 1.1 华中(刺绣)科技文化产业集群基地项目工程基坑支护施工图、岩土工程勘查报告 1。2《建筑基坑支护技术规范》JGJ120-2021 1。3《建筑地基基础设计规范》GB50007—2021 1。4《建筑地基基础工程施工质量验收规范》GB5 2-2002 1.5《建筑工程施工质量验收统一标准》GB50300-2001 1.6 建筑工程施工质量验收规范(验收表格) 1。7《锚杆喷射混凝土支护技术规范》GB50086-2001 1.8国家、行业、省、市有关法律、法规、技术规范等。 二、工程概况 2.1 拟建华中(刺绣)科技文化产业集群基地项目工程场地位于武汉市洪山区青菱乡南郊大道与青菱河路交汇处,地下1层,采用PHC管桩。本工程±0.000相当于黄海高程21。9.地下室底板垫层底标高为-3。3、—4.0、—4.9、-5.3m,本工程共有10栋多层车间用房及1栋高层研发楼。 2.2 场地现有自然地坪平均标高为21.5m(相当于—0.400),基坑大面积开挖平均深度为4.375m. 2。3 本工程基坑侧壁安全等级为二级,局部为三级。基坑支护采用:自然放坡,管桩悬臂支护;坑中坑采用水泥土重力式挡墙支护;主动区采用两排粉喷桩止淤,被动区结合承台底加固粉喷桩;水泥土搅拌桩的桩顶实际控制标高应高于设计标高200mm。(见下图一): 图一: 2.4 坑内排水:坑内四周距设置200mm宽排水沟和1000×800的集水井,在基坑四角或每隔30~40m设置一个集水井,要求排水沟底面较挖土面低0。3m,集水井底面较排水沟底面低0。5m。排水沟和集水井采用砖砌、内侧粉刷见(图二、三、四)。 2.5 基坑上口周边设置200宽砖砌截水沟,并接入工地施工排水系统,以防止地面水流入基坑。同时考虑施工安全,在基坑四周采用钢管搭设1.2m高的防护栏杆,并挂密目网防护,保证基坑内施工人员的安全(图二、三、四)。 2。6 水文地质情况 根据中南勘察设计院(湖北)有限责任公司提供的本工程地质勘察报告揭示,本工程场地内岩土层垂直自上而下大致为: 地层结构一览表 地层 编号 岩土名称 年代 成因 层顶 埋深 (m) 层厚 (m) 颜色 状态 压 缩 性 包含物及特征 1-1 杂填土 Qml 0.0 0.6~6.2 杂 松散 分布于大部分场地,表层以砼及砖块等建筑垃圾为主,下部原武昌车辆厂老地坪,该层堆积年限约30年.硬质物含量10%~30%. 2—1 粉质黏土夹粉土 Q4al 0。6~6。2 0.2~4.9 褐黄~黄褐色 软塑 中~高 含氧化铁,韧性一般,干强度一般;夹有15~20cm的粉土薄层,稍有光滑,韧性差,干强度中等。 2—2 淤泥质粉质粘土 Q4al 2。0~ 8.0 88。012.1 1.3~5。3 灰褐~黄褐色 软~流塑 高 含有机质、腐殖质、云母片、稍有臭味,稍有光滑,韧性中等,干强度中等。 地层 编号 岩土名称 年代 成因 层顶 埋深 (m) 层厚 (m) 颜色 状态 压 缩 性 包含物及特征 3—1 粉质黏土夹粉土 Q4al 5。0~10.7 1。3~5。3 褐灰~灰褐色 软塑 中~高 含氧化铁,铁锰质,韧性一般,干强度一般;局部夹单层厚约20~80cm的粉砂和5~30cm的粉土薄层,粉土为松散状态。 3-2 粉砂、粉土与粉质粘土互层 Q4al 8.2~13.5 1。7~6.5 灰褐~青灰色 软~可塑 中~高 含云母片,粉质粘土为可塑状态,呈薄层状夹于粉砂中,粉质粘土单层厚约10~20cm,厚度约占15%,粉土为稍密状态,粉砂为松散状态. 4—1 细砂 Q4al 10.5~17。4 1。5~8。0 青灰~灰色 稍密 中 含石英、云母片、长石,局部地段上部夹少量粘性土和粉土薄层,呈薄层状分布,级配较好。 4—2 细砂 Q4al 14。5~22.0 7。9~15.7 青灰~灰色 中密 中 含石英、云母片、长石,砂质较纯,级配较好。 4—3 细砂 Q4al 28.2~53.0 19.6~26。2 青灰~灰色 中密~密实 中~低 含石英、白云母、长石,砂质较纯,级配较好。 4a 粉质粘土 Q4al 30。0~52。2 0.3~3。4 青灰~灰褐色 可塑 中 在(4)层中呈透镜体形式分布,含有机质,螺壳碎片. 5 含砾细中砂 Q4al 46。0~55.4 2.0~5.5 青灰~灰色 密实 低 含石英、白云母、长石,局部地段含有圆砾和粗砂,圆砾主要由石英砂岩及变质岩组成,含量5%~10%,粒径0.5~2cm. 6a-1 强风化泥岩 S2f 48.6~56.7 0.2~5。4 青灰~灰色 坚硬 低 局部夹有砂岩呈互层状分布,泥质结构,岩芯化成土状,手捏易散,局部夹有少量未完全风化的岩块,泥质胶结。 6a—2 泥岩破碎带 S2f 53.0~60.6 5。4~10。7 青灰~黑灰~褐灰色 视为不可压缩 岩心破碎,受挤压明显,岩体内发育密集的剪切破坏面,呈糜棱状,裂隙均为闭合状,钻进堵水,裂隙极为发育,采芯率70%。软岩,极破碎岩体,岩体基本质量等级为Ⅴ级。 6a-3 中风化泥岩 S2f 49。5~68.5 最大揭露深度16.4m 青灰~黑灰~褐灰色 视为不可压缩 局部夹有砂岩,局部地段为泥质微细鳞片及粉砂状结构,组成含绢云母、伊利石粘土、粉晶方解石等.软岩,较完整岩体,岩体基本质量等级为Ⅳ级。 6b—1 强风化泥质粉砂岩 S2f 48。1~56。0 0.1~2。6 青灰~灰色 坚硬 低 岩性为泥质粉砂岩和泥岩,原岩结构已破坏,岩芯已基本风化成砂土状,夹少量未风化岩块.夹泥质~砂质结构,手捏易散. 6b—2 中风化泥质粉砂岩 S2f 48。5~57.5 最大揭露深度15。0m 青灰~灰色 视为不可压缩 岩性主要为砂岩,夹有泥质砂岩或泥岩,细晶~粉晶结构的粉砂结构,软岩,较完整岩体,岩体基本质量等级为Ⅳ级。 6c—1 强风化细砂岩 S2f 52。1~57.8 0.5~3.5 青灰~灰色 坚硬 低 岩性主要为砂岩,夹有泥质砂岩或泥岩,坚硬,泥质~砂质结构,大部分风化成砂土状,手捏易散. 6c-2 中风化细砂岩 S2f 52。0~58.8 最大揭露深度15。6m 青灰~褐灰色 视为不可压缩 岩性主要为粗砂岩、细砂岩和粉砂岩,夹有泥质砂岩,细晶~粉晶结构的细中粒状结构,组份由绢云母片岩屑、角状碎屑石英及燧石岩等组成,微孔隙式胶结,中等分选性。软岩,较完整岩体,岩体基本质量等级为Ⅳ级。 2。7基坑支护: 考虑基坑的施工难度比较大,且属于深基坑,因此须召开专家论证会讨论,并编制了专项基坑支护方案. 图二 图三: 图四: 三、工程特点、难点 3.1周边环境:华中(刺绣)科技文化产业集群基地工程项目位于武汉市洪山区青菱乡南郊大道与青菱河路交汇处.拟建地块呈扇形,东、南面扇弧紧靠青菱河路,西侧紧邻南郊大道,北面为代征空地. 3.3施工时间为武汉雨季,对施工进度、质量、基坑施工安全均有很大的负面影响。 四、施工部署 4。1 项目经理部组织机构 4。1.1 根据本工程的特点,为顺利完成我方施工任务,我公司将选派富有工程施工经验的精干人员组成项目经理部,项目部设技术质量组、工程管理组、劳资预算组、综合办公室。 4.1。2 成立以项目经理为首的项目班子,对工程工期、质量、安全、成本等诸要素进行全面组织与管理,履行甲乙双方签订的施工合同。 4.1。3 机构设置 ⑴管理层设项目经理一名,项目技术负责人一名,技术质量组五名,工程管理组三名,财务预算组二名,综合办公室一名. ⑵主要分部专业队劳动力安排: 为加强各施工阶段劳动力平衡调度,合理组织施工,必须在项目经理部成员的分工负责下,加强对每工种劳动力合理调配,以最短的时间,顺利完成任务。 根据工程工期要求,合理安排施工现场的劳动力。在施工过程中,施工人员要根据设计图要求与本工程的施工顺序,科学地安排各工种的劳动力人数,做到统一安排、服从指挥、各司其职、严格施工纪律。基坑支护及土方开挖施工阶段劳动力组织安排如下表所示。 工 种 人 数 职 责 勾机操作工 3 负责勾机挖土操作 电 工 2 保证施工生产用电及用电安全工作 机修工 3 保证现场机械设备正常运转 辅助工 10 配合土方开挖各种工作 普工 80 土方清底 驾驶员 20 土方运输 现场技术人员 4 现场的测量、技术、质量控制 4。1.4 各级管理人员职责 4.1。4.1项目经理 ①项目经理负责全面履行工程承包合同规定的责任,对所承建的工程的安全、质量、工期负责。 ②负责项目组织机构的建立,确定各职位的职责和权限,负责各项质量制度和质量控制程序的建立。 ③负责协调项目部与甲方、监理、各分包商及主管部门的关系. ④确定项目质量目标,并把项目的质量目标分解落实到班组和个人,对项目的质量目标完成负责。 ⑤组织编制施工准备计划,明确准备阶段应完成的各项工作,并将各项工作落实到责任人,同时规定完成期限。 从合格分包商名册选择分包商。负责对分包商进行日常管理.组织对劳务分包商进行考核、评审.签署劳务分包合同,并组织有关人员评审执行情况,交劳动人事部门审查. 4.1.4。2项目技术负责人 ①对项目经理负责,主管项目内工程技术和质量工作,对项目技术、质量工作和工程质量全面负责。 ②组织编制施工组织设计、施工方案、作业指导书并上报技术部门审核、总工批准,处理施工方案更改问题。 ③组织图纸自审,并将自审结果报公司和技术部门及总工审核。参加业主主持的图纸会审并形成记录。组织协调设计文件的更改,报业主批准,评审设计更改,并负责向项目施工管理人员进行技术交底. ④负责质量体系文件管理和标准、规范、规程的使用、学习工作。 ⑤审核项目采购计划,编制培训计划,审核培训记录。组织主要过程审核。 ⑥负责项目的检验和试验的把关,保证未经检验和试验的物资、半成品、成品不得进货、使用和安装。负责处理对外委托检验和试验问题。组织有关人员参与搞好工序、分项、分部及单位工程检验评定。 ⑦重视并参加不合格品评审和处置,参与严重不合格品整改,负责制定的不合格工序、分部工程、检验和试验、业主(用户)投诉等纠正措施。落实公司技术部门制定的纠正和预防措施。 ⑧负责管理质量记录,组织有关人员收集整理工程竣工资料,上交技术部门审核和存档。 ⑨组织或参加质量分析会、质量检查、质量审核。针对不合格项目制定并实施纠正措施,落实管理评审的有关行动要求。 4.1。4。3安全员 ①负责项目部的安全生产、劳动保护工作。落实质量体系的有关要求。 ②贯彻执行安全法规、法令、条例及公司的安全制度、措施. ③认真做好安全施工的宣传、教育和管理工作,特别是进场新工人的安全教育工作. ④深入施工现场,掌握安全生产动态,发现问题及时制止纠正,及时向领导反映情况。 ⑤有权制止违章作业,有权抵制或报告违规指挥行为,有权给予罚款,遇有严重险情有权停止施工并及时上报领导. ⑥认真填写记录,并做好收集、整理、编目等管理工作。 ⑦参加或接受安全检查、质量审核。制定或落实有关纠正和预防措施。 4。2工程管理目标 4.2。1工程质量目标:合格率100% 4.2.2工程安全目标:杜绝伤亡事故,重伤事故,火灾事故;轻伤事故控制在1%以内。 4.3 施工准备 4.3。1 技术准备 4.3。1.1施工前认真熟悉图纸与地质勘察报告,将施工图纸设计问题及施工过程中可能遇到的问题, 以及各专业图纸之间的相互矛盾先进行内部自审。根据自审结果由设计单位组织各有关单位进行图纸会审,尽可能把问题在图纸会审时提出解决 ,使工程施工顺利进行,以免出现返工现象。工程技术人员应将图纸发放给施工班组进行交底,做到操作时能按设计要求进行,确保工程施工质量。同时编制施工组织设计,并经甲方认可,施工前组织各施工单位各班组进行方案交底. 4.3.1.2组织现场放线定位及现场自然标高测量(测量仪器配备表见下表一)。 4.3。2技术工作测量计划: 土方开挖前,根据建设单位提供的轴线位置、标高进行重新核样,经监理、建设单位确认无误后引入场地内,并确定开挖边线. 施工测量仪器配备表 表一 编号 设备及型号 数量 性 能 精 度 1 经纬仪 1 精密 2秒 2 水准仪N1005 1 S1精密水准测量 0。05MM/测回 3 南方全站仪 1 J2级精密测量 2秒级 4 5M钢尺 10 与N1005配套 1mm 5 50M钢卷尺 2 工程测量 1mm 4。3。3施工机械准备 主要施工机械一览表 表二 序号 机械(设备) 名 称 型 号 规 格 数量 定额功率 1 液压挖掘机 PD220—61 3 120KW 2 小型挖掘机 LK60 1 45 KW 3 装载机 LC350 1 120 KW 4 自卸汽车 EQ1041 12 152.2KW 5 电焊机 BX—300 2 11KW 6 泥浆泵 WB—80 3 3.5 KW 7 污水泵 ZWB—150 10 2 KW 8 柴油发电机 WD269TAD45 1 420KW 4.3.4照明设备 在基坑周边设置四盏大功率碘钨灯,以保证夜间照明,如不能满足需要,根据现场实际情况配备碘钨灯。 4.3.5 现场布置 ⑴临建布置:对现有临设进行组织,布置办公室、门卫、仓管用房等。 ⑵施工现场排水:基坑四周设明沟排水至集水井内,场地地面设一个沉淀池,坑内集水井的水由污水泵抽至沉淀池,再排入市政管道。 ⑶施工用水:施工用水已接至现场,现场按照施工平面布置图采用Φ50、Φ20的分管接至各使用部位。 ⑷施工用电:场内布设变压配电柜,场内用电线路采用三相五线制,沿场四周布置,详见临时用电施工组织设计. ⑸消防设施:根据消防规定,现场装备必要的消防器材. 4。3.6施工进度计划安排 详细施工进度计划见《土方开挖施工进度计划》横道图. 五、土方开挖施工 5.1、土方开挖施工基本要求 5。1.1土方须分层均匀开挖,待支护达到要求后方可开挖,在大雨、台风等天气不得开挖。开挖过程中,应采取措施防止碰撞支护结构工程和工程桩,不得扰动基底原状土.开挖时出现工程桩应离桩周边300mm距离多角度开挖,对桩体不产生侧压力,双桩以上(含双桩)桩与桩之间的土方人工挖土(如下图)。 5。1。2土方施工时,严格分阶段、分层开挖,随挖随运,土方开挖出来及时运到场内临时指定的卸土场地或直接外运. 5.2、土方开挖顺序 5.2.1本工程地下室开挖土方量达80000m3。根据甲方营销部门要求,1、3#楼先行施工。因此,土方开挖由南往北,以地下室的后浇带为分界线,从一区至二区、二区至三区、三区至四区、四区至五区,开挖时进行分区段流水施工(土方开挖大致顺序见下图)。 地下室土方分区开挖平面示意图 5.2。2由于支护拟采用喷锚支护结构,土方开挖总体从西南方向向西北角分层分段跳槽开挖,从西侧往东侧开挖. 5.2。3每层开挖时先从四周开挖,为支护提供工作面,然后开挖中间土方。保证护壁喷锚的砼养护有足够的龄期,又要保证土方尽可能地连续施工。基坑开挖大体方向、顺序见开挖示意图: 5.3施工准备 5.3.1地上、地下障碍物清理:场地土方开挖前应根据地质报告提供的地质情况制定处理方案,并应征得设计、监理部门的书面同意。 5.3.2测量放线及测量桩点的保护:土方开挖前,项目技术质量组应根据地下室施工开挖的范围,测出场地的自然标高及定出控制基底的标高,并做好建筑物定位桩的保护工作后方可动工。 5。3。3在开挖前召集土方班组,由项目技术负责人对土方开挖的注意事项和施工顺序以及施工的重点、难点等进行交底. 5.4施工方法 5。4。1土方开挖 5。4.1。1在土方开挖前,认真核对打桩施工记录,现场实际勘察,检查是否有送桩深度距自然地面小于500mm的工程桩。如果有这种桩体,应在土方开挖前先挖开将桩体砍至地面以下500mm,完成后将土方回填至自然地面高度(如下图)。 5。4。1.2在开挖时对内支撑桩及支护边坡结构应进行保护,保证其位置在土方开挖过程中不受影响,同时应保护好变形监测点。机械开挖过程中,施工员跟踪指挥,对高于设计标高的桩根据土方开挖深度分类归纳,挖到超高的桩部位,应先剥离该开挖桩四周的土,然后进行割桩;以免土压力过大造成断桩或工程桩倾斜事故。 5。4。3承台、积水坑等土方开挖 承台、积水坑等土方采用人工开挖,并用斗车或小型勾机转至挖掘机服务范围及时清出。承台、基础梁、积水坑等部位的土方开挖的定位及标高要准确,开挖至设计标高后,即使进行垫层与砖胎模的施工。由于土层主要以淤泥质土及含泥中砂为主,因此承台、基础梁、积水坑等部位的基槽边人工开挖修边时留出200mm宽的砖模位置以及300mm的工作面,工作面的边坡根据现场的土质情况:若是淤泥及可放坡土层采用1:0。5至1:1放坡;如果遇到无法放坡的沙层,则采用沙袋堆垒,沙袋或放坡的工程量按现场实际发生量签证。同时基底的垫层先施工,砖胎膜砌筑在垫层上.砖胎膜砌筑完成后人工回填、夯实.同时,砖胎膜根据现场情况设置一定数量的柱墩。做法见下图: 5。5土方开挖注意事项 5。5。1本工程基坑土方开挖严格遵照分阶段开挖的原则,为防止基坑内土体高差大,淤泥流动造成工程桩的倾斜与损坏;坑底及坑壁应保留300mm厚土层,用人工清除浮土;由人工挖承台土方,严禁用机械开挖承台土方. 5.5.2土方开挖施工中遇地下障碍物与地质报告不相符或其他情况,应及时会同业主协商解决。 5.5。3在土方挖运施工过程中应注意与支护施工的配合,分层开挖,按设计、施工方案有步骤地进行开挖,基底不得超挖,同时,挖出的土方应及时当班运走,严禁将土方堆于基坑四周. 5.5.4承台、基础梁土方开挖时四周留出300mm的工作面。承台边及底板边采用砖胎模做法。砖模外侧超挖采用砂石回填。 5。5.5基坑周围设一道防护栏杆,高1.2m,并挂警示牌。 5。5。6严格按照武汉市道路交通管理规定行驶。土方运输车辆应设有自动启闭门,并有防滴洒措施。在出口处设一个洗车台,汽车出场时用高压水枪洗轮胎。 5。5。7本工程基础施工如处于雨季(天),土方开挖的工作面不宜过大,应逐段逐片完成,同时应做好地表水的排除措施。 5.6 土方回填施工 土方回填质量控制图 学习图纸和技术资料 确定回填土方案 填土 准备工作 技术交底 施 工 质量验收 资料整理 学习操作规程和质量标准 中间交底 操作人员参加 中间检查 自 检 办理回填土隐蔽验收 清理现场,文明施工 回填土夯实干密度试验 自检记录 质量验收记录 隐蔽工程验收 施工记录 测量仪器准备 填土 清除基底杂物 填土 分层测量填土标高 填土 回填分层,控制厚度 填土 分层检查填土质量 填土 回填机械准备 清理现场,做好排水 室外:填土每层按100~500m2一组,取样部位在每层压实后的下半部。 执行验收标准 填土 5.6。1施工质量控制流程图: 5。6.2操作要求 5。6。2.1本工程地下室侧墙防水层及其保护层经验收合格后方可进行基坑外土方回填. 5。6.2。2地下室基坑外距防水保护层500mm范围内采用粘土回填,其余采用原土回填,均采用分层夯实,压实系数≥0.94. 5。6.2.3填土前应将基坑底或地坪上的垃圾等杂物(包括回落的松散垃圾、砂浆、石子)清理干净;要求清理到基础底面标高。 5。6。2.4检验回填土的质量有无杂物,粒径是否符合规定,以及回填土的含水量是否在控制的范围内;如含水量偏高,可采用翻松、晾晒或均匀掺入干土等措施,以免形成橡皮土;如遇回填上的含水量偏低,可采用预先洒水润湿等措施。 5。6.2。5回填土应分层铺摊。每层铺土厚度应根据土质、密实度要求和机具性能确定.蛙式打夯机每层铺土厚度为200~250mm。每层铺摊后,随之耙平。 5.6.2。6本工程回填土采用蛙式打夯机夯实,要求每层至少夯打三遍.打夯应一夯压半夯,夯夯相接,行行相连,纵横交叉;并且严禁采用水浇使土下沉的所谓“水夯”法. 5。6。2。7如必须分段填夯时,交接处应填成阶梯形,梯形的高宽比一般为1:2。上下层错缝距离不小于1.0m。 5.6.2。8回填土每层填土夯实后,应按规范规定进行环刀取样,测出干土的质量密度;达到要求后,再进行上一层的铺土。 5。6.2。9在打夯过程中,如出现弹性变形的土(即为橡皮土),则应将该部分土方挖除,改用砂土或含砂石较大的土回填. 六、技术、质量保证措施 6.1 工程管理措施 6.1。1开展全面质量管理,实行质量责任制,项目经理部建立质量管理领导小组,建立质量保证管理体系。 6。1。2认真执行质量监督部门的整改指令,不断地改进和完善施工工艺。 6。1。3整个施工过程都应围绕施工计划进行,杜绝施工混乱无绪,班组长负责指挥各班的工作,班组长之间互相协调配合. 6。1。4在开工前,对班组组织进行技术交底,组织有关技术人员认真熟悉设计图纸的技术规范的要求,并对设计图纸及有关资料认真核对,消除错误和遗漏,并且做到特殊工种持证上岗. 6。2 工程技术措施 6。2.1土方施工要进行支护稳定监察,决不允许基坑周边上堆放任何物体。 6.2.2土方开挖过程中应做好排水、疏水和截水工作,尤其应检查支护结构的渗漏。 6.2。3基坑开挖至设计标高后,坑底及时分段封底,以免破坏基底土原状结构。 6。2.4降水和排水要求锚喷支护施工必须重视降水和排水工作,保证地下水降至基坑底以300mm下,严禁基坑周边地面有积水现象,对地面积水要及时排走,防止其渗流入边坡土体中。(基坑降水由建设单位另定) 6.3质量管理措施 6。3。1对本工程施工人员进行质量教育,提高全面质量意识,建立质量岗位责任制,严格执行规程和施工设计。现场技术人员全面负责工程质量控制,关键工序轮流跟班作业,并严格进行验收,发现问题及时解决.施工记录要及时、准确、齐全,并及时签名。 6.3。2认真做好图纸消化和技术交底工作,施工人员要充分了解各项设计要求,准确掌握与施工有关的各种数据、参数,熟练掌握施工工艺.以高度负责的态度,认真做好定位、测量等控制,对于关键工序,要在施工员监督下进行。 6。3.3开挖放坡要求 基坑开挖放坡要按设计要求进行,坡面要顺平.当边坡土层出现由于桩基施工时挤土产生应力引起边坡的位移偏大或超过设计允许值时,联系设计以及相关单位,适当减小放坡度.每层开挖不得超深,以免影响支护施工. 七、安全消防保证措施 7.1 安全保证措施 7。1.1建立健全安全环保体系,使安全生产与环境保护工作制度化、经常化,保证工地的安全与环境保护工作惯穿整个工程施工的全过程。 7。1.2做好安全工作交底,坚持工前讲安全,工中检查安全,工后评安全的“三工制"活动。 7。1.3项目负责人对施工全过程的安全生产与环境保护工作承担领导和管理责任。 7。1.4基坑防护: 本工程基坑土方开挖完成后,及时在基坑四周设置Φ48防护栏杆,高为1。2m.栏杆刷红白相间油漆@600,地下室基坑设置专用通道(1#楼南侧基坑设置),采用Φ48钢管搭设上下通道,宽1.8m,通道及基坑四周的栏杆围护作法如下图示。 7.2 现场消防、保卫措施 7。2。1现场消防措施 7。2。1。1建立消防组织和制度:施工中必须认真执行《中华人民共和国消防条例》,建立以工地主管参加的消防领导小组,实行防火责任制度。贯彻消防工作“以防为主、消防结合”的原则. 7。2.1。2配备必要的消防设施和器材。 7。2。2现场保卫措施: 现场组织安全保卫系统,制订完善的门岗制度,积极主动与本地派出所联系,做到一天二十四小时有人值班,杜绝违法事件的发生。 八、施工现场环境保护措施 8。1要遵守武汉市有关环卫、市容管理的有关规定,挖运土方时运土汽车驶出现场要配备专人检查装土情况,关好车槽,采取全封闭式运土。为防止汽车轮胎带土污染市容,现场出口铺设一段混凝土路面及洗车台,每辆汽车出场时对其轮胎进行冲洗。 8.2挖卸运输要设安全岗,配备专人指挥车辆,汽车司机要遵守交通法规和有关规定,要按指定的路线行驶,按指定地点卸土。 8。3现场设保洁员五名,负责:①清理现场生活垃圾,保证临设、仓库等清洁;②清扫现场办公区和施工区道路,确保路面平整清洁;③及时清理运送工作面的建筑垃圾,做到工完场清. 九、雨季施工措施 武汉地处长江中下游平原,夏季来自夏威夷高压的暖湿气团北上,与陆地上的冷气团相遇,形成锋面雨,在长江中下游相持于六月中旬至七月上旬,即梅雨季节;。九月来自蒙古西伯利亚的冷空气南下,武汉会有短期的降雨。所以武汉的雨季为六月中旬至七月上旬,九月短期. 9.1及时收听天气预报,提前做好防雨措施。 9。2雨季施工前准备工作 9.2.1编制防雨设施及防雨材料(如塑料薄膜、纺织布、纺织袋、雨具、潜水泵、皮管等)需要量计划,并分阶段、分批组织进场、采购,确保材料充足,机械设备正常运转。 9.2。2对所有施工人员进行一次雨季安全施工教育. 9。2。3加强施工现场排水,基坑内抽水安排专人负责。 9.2.4大风、暴雨天气安排人员值班,成立临时紧急预案和安全领导小组。 十、施工监测 10.1基坑支护结构的施工与使用过程中,应对支护结构和已有建筑物(含道路\管线)进行监测,若遇到可能影响建筑物安全的情况时,应立即报警,若情况比较严重,应立即停止施工,并对支护结构和已有建筑物采取应急措施。 10。2基坑底部或周围土体出现可能导致剪切破坏的迹象或其它可能影响安全的征兆(如少量流砂、涌土、隆起、陷落等)。 10。3根据经验判断已出现其它必须加强监测的情况. 10.4加强对临近的A11#、A15#楼的施工过程监测,发现异常情况及时通知相关单位。 十一、应急措施 11.1为应对紧急情况出现,项目部成立以项目经理为组长,技术负责人、安全员、质检员等组成应急处理工作领导小组. 11.2在土方挖到淤泥层以下后,场地内保证有一台挖土机可以随时调用,如发现开挖后,坡顶位移呈增大趋势且不收敛,立即用挖土机挖土向坡脚回填反压,直至位移稳定再采取加固措施而后再继续开挖,平时备好3000~5000个编织袋,其中1000预先装好砂,一旦发现位移增大不稳定时,可用砂袋回填反压.整个支护施工过程必须与设计人员保持联系,及时共同处理各种疑难问题。 11。3、开挖过程中,场地内保证有一台挖掘机随时调用,平时备好200个编织袋和沙子,100个沙包,25根6m的钢管,防止基坑护坡位移增大不稳定时抢救,并及时与相关单位进行联系,采取相应的处理措施。 11。4、及时做好防雨排水措施,防止现场的喷锚工作面积水影响喷锚的施工,现场开挖出的喷锚工作面及时抽水确保挖土工作面。同时配备3台φ100的污水泵,用于降水时基坑大量抽水。 附图一:土方开挖进度横道图 附图2:地下室土方开挖总平面布置图
