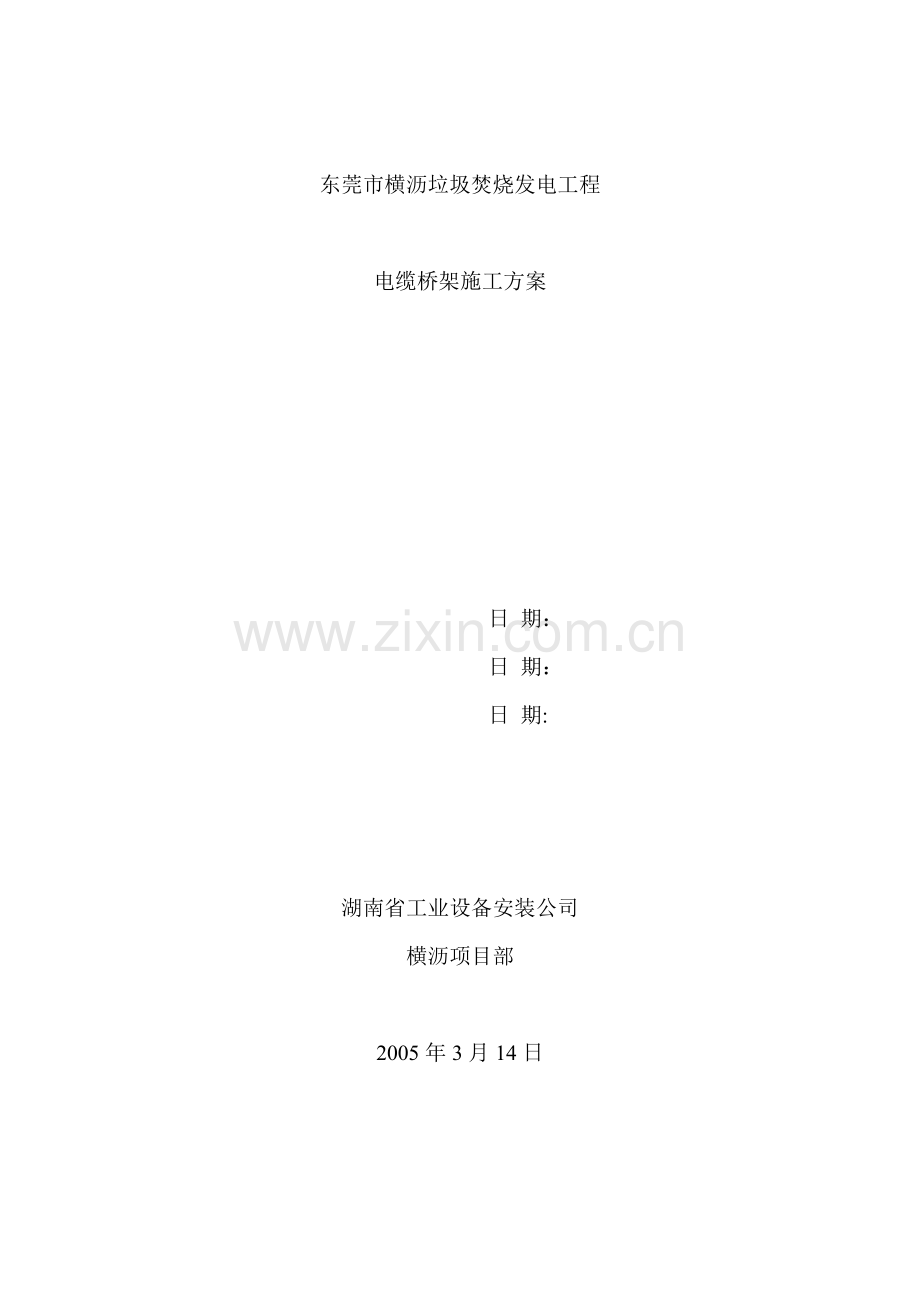

东莞市横沥垃圾焚烧发电工程

电缆桥架施工方案

日 期：
日 期：
日 期:

湖南省工业设备安装公司
横沥项目部

2005年3月14日

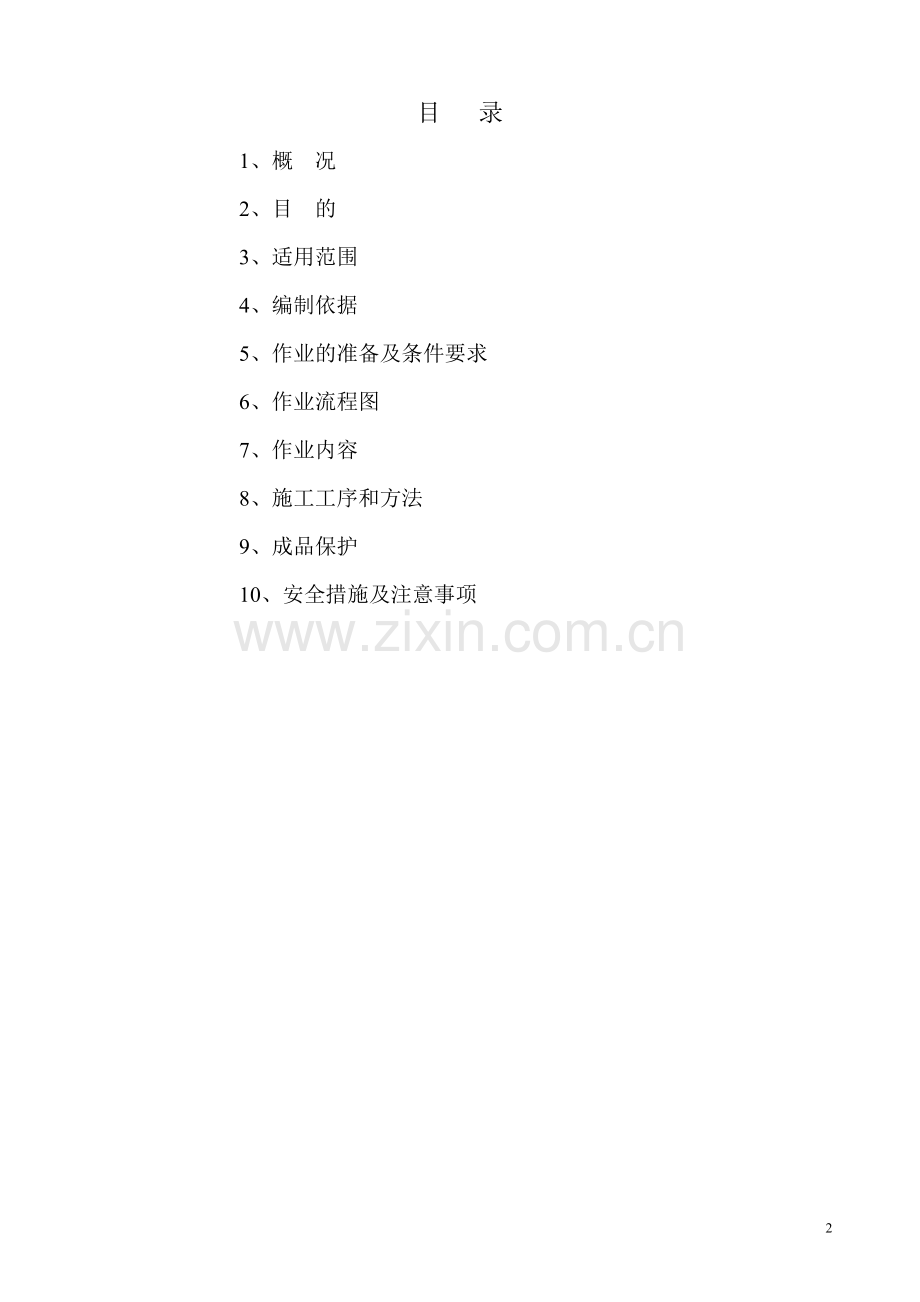

目 录
1、概 况
2、目 的
3、适用范围
4、编制依据
5、作业的准备及条件要求
6、作业流程图
7、作业内容
8、施工工序和方法
9、成品保护
10、安全措施及注意事项

1、概 况
东莞市横沥垃圾焚烧发电工程，图纸设计电缆的敷设方式为电缆桥架加穿钢管的方式，本工程电缆桥架为槽式桥架，有600*200（370米）、400*200（50米）、300*200（200米）、300*100（160米）、200＊100（60米）等各种规格数量。
2、目 的
2。1 规范安装行为，确保电缆桥架安装质量符合规定要求。
2.2 本方案为所有参加电缆桥架安装项目的工作人员必须遵循的质量保证程序。
3、适用范围
适用于东莞市横沥垃圾焚烧发电工程热控电缆桥架安装.
4、编制依据
4.1已审核的五洲工程设计研究院的施工蓝图
4.2自动化仪表工程施工及验收规范（GB50093—2002)
4。3 火电施工质量检验及评定标准(热工仪表及控制装置篇）
5、作业的准备及条件要求
5。1人员准备
5.1.1作业人员合理配备,并经岗前安全培训、考核合格。
5.1。2所有作业人员应熟悉本工种的技术和安全要求。
5.2施工技术文件准备
5。2.1施工图纸经过会审，并下发施工班组。
5。2.2施工标准图集、验收规范、质量评定标准、施工记录表格备齐，必要的下发班组。
5。2.3施工方案编制好,并对班组进行交底，施工方案下发班组.
5。3施工材料、设备、准备
5。3。1施工所需的角钢、槽钢、元钢（业主供应），按图纸所需全部到场,并经验收合格，准许使用；其他辅助材料准备充足、齐全.
5。3。2桥架到达施工现场，经检查、验收合格可进行安装.
5。4施工工机具：
电焊机 2台 水准仪 1台
手锤2。5P 2把 梅花扳手 10套
水平尺 2把 角向磨光机 1台
曲线锯 2把 錾子 5把
手电钻 4把 吊线锤 1个
锯弓 5把
常用钳工和电工工具若干，起重工具若干。
6、作业流程图
图纸审核
穿墙孔洞凿打
桥架走向和标高确定

成品保护
电缆桥架安装
桥架支架制作安装

7、作业内容
7。1现场勘察，定桥架走向
7.2支架制作和安装
7。3桥架安装
7.4成品保护

8、施工工序和方法
8。1电缆桥架的走向施工前应考虑周到，因为牵涉到美观和与工艺管道冲突的问题，因此电缆桥架敷设前应仔细阅读本专业图纸，并查阅工艺专业图纸,到现场了解工艺管道（汽水管路和烟风管路)的走向、标高、管径大小、保温厚度等，查清桥架与上述管道有无相冲突的问题，以便预先采取避让措施或与其它专业协商解决。
8。2锅炉和汽机车间蒸汽管道较多，施工过程中必须注意桥架与蒸汽管道的最小距离.
桥架与蒸汽管的最小距离必须满足下列要求：
管道名称
敷设方式
最小距离(mm）

蒸汽管（已保温）
平行
管道上
1000
管道下
500
交　叉
200
8.3桥架过伸缩缝处,必须断开30mm。
8.4桥架支架间距:≤2米（图纸和规范规定）。
8.5接地：桥架每隔15米应就近接地，接地用—40＊40镀锌扁钢连接。

8.6桥架固定方式:每隔4米，用M8＊20镀锌螺栓固定在托臂和支架上。

8.7桥架弯头、短节现场加工时，执行下述规定：下料必须使用电动曲线锯，开孔必须使用液压开孔器，钻孔必须使用电钻，禁止使用气割工具加工。
8.8为了保证桥架的水平度和平直度，安装托臂和支架时必须用水准仪进行测量其标高。桥架安装水平度和平直度误差必须满足下表要求。

误差（mm)
平直度
每节
≤3
全长（50米)
≤30
水平度
每节
≤3
全长（50米）
≤30
8.9 托臂和支架固定方式：
电缆夹层内支架按图要求落地安装，用90mm长M12金属膨胀螺栓固定在夹层地面上。
其它各处桥架均沿墙或柱敷设，支架采用将δ=10钢板用膨胀螺栓固定在墙或柱上，然后将支架焊在钢板上的方式进行固定（土建留有预埋铁的，支架直接焊在预埋铁上，无需打膨胀螺栓)
具体安装形式见附图。

9、成品保护
9。1桥架安装完毕后，在土建施工时水泥沙浆特别多的地段，为防止弄脏桥架本体，应将桥架用塑料布或其他材料遮盖好。
9.2在某些地段桥架很容易被人当作操作平台和脚手架，在这些地段需设置标识，禁止踩踏。

10、安全措施及注意事项
10.1施工人员必须经岗前培训、安全知识考核合格。
10.2进入施工现场必须戴安全帽、系好安全帽带，禁止穿高跟鞋、凉鞋、拖鞋及赤脚进入工地。
10。3使用气割、砂轮机、磨光机在戴好防护眼罩.
10.4用电设备必须有漏电保安器。
10.5坚持每天站班会,做好精神电磁状态检查.
10。6 做好文明卫生施工，及时清理包装板和其他垃圾、杂物。
10。7施工现场一日一小清，一周一大清，做到工完料尽场地清。

下面为附送毕业论文致谢词范文!不需要的可以编辑删除！谢谢！

毕业论文致谢词

我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗,他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响,在此我向他表示衷心的谢意

这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师,虽然他不是我的专业老师，但是在这三年来,在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩,诚为过于天地，重于父母"，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意！

感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟！正是一路上有你们我的求学生涯才不会感到孤独,马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途,失败不要灰心，你的背后还有汽修0932班这个大家庭！

最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。

致谢词2

在本次论文设计过程中，感谢我的学校,给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的

感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文.感恩之余,诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。

谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先,我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”,因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“＊＊＊”，希望大家能记住我，因为被别人记住是一件幸福的事!！
）查看更多与本文《高中生开学自我介绍》相关的文章.

11

XXXX环境保护再生能源BOT项目
电 缆 沟 支 架 制 作 安 装
电缆桥架安装及支架制作安装

作
业
指
导
书

编 制：

审 核:

审 批：

XXXXXXXXXXXXXXX安装
日 期： 二0一二 年 六 月
目录
一、工程概况2
二、编制依据2
三、施工准备和部署3
四、操作工艺4
五、成品保护8
六、质量记录8
七、安全消防措施8
八、环保与文明施工9
九、安全风险评估9

一、工程概况
本工程系XXX投资建设，本项目位于XX西南800m，开发街路南，三亚路东。
本工程电缆桥架及支架安装工程内容如下表所示。
序号
名称
规格
备注
1
槽式电缆桥架
镀锌、100*50

2
槽式电缆桥架
镀锌、150＊75

3
槽式电缆桥架
镀锌、200*100

4
槽式电缆桥架
镀锌、200＊150

5
槽式电缆桥架
镀锌、300*75

6
槽式电缆桥架
镀锌、400＊150

7
槽式电缆桥架
镀锌、400＊200

8
槽式电缆桥架
镀锌、500＊150

9
槽式电缆桥架
镀锌、600*200

10
电缆沟角铁支架
三层支架、四层支架

二、编制依据
1中国轻工业广州设计工程绘制的电气施工图.
2《小型火力发电厂设计规范》GB50049—2021。
3 《火力发电厂设计技术规程》DL5000—2001。
4《建筑电气通用图籍》（92DQ3）。
5建筑电气安装分项工程施工工艺标准》.
6 《建筑电气安装工程质量检验评定标准》GBJ303—88。
7 《电力建设施工及验收技术规范》（热工仪表及控制装置篇）DLT 5210。4-2021。
8 《电气装置安装工程电缆线路施工及验收规范》GB50168—2006。
9 《电力建设施工及验收技术规范》（电气装置安装工程高压电器施工及验收规范）GBL147-90.
10 《工程质量强制性条文》电力工程部分2006版。
10 中国轻工业广州设计工程绘制的桥架、电缆沟。电缆防火封堵图:R189—SD1/2-6B—11R189-SD1/2—6B—12R189-SD1/2—6B—13，R189—SD6/7—6B—5R189-SZ1-3-1 R189-SZ1—3-2
R189-SZ1-3-3 R189-SZ1-3—4 R189—SZ1-3—5
R189—SZ0—3—4 R189—SZ0-3—5 R189—SZ0—3—6
R189—SZ2—3-1 R189—SZ2-3—2 R189—SZ2-3-3
三、施工准备和部署
1施工准备
1。1技术准备
1。1.1 设计施工图纸和电缆桥架加工大样图齐全.
1。1。2 各种电缆桥架技术文件齐全。
1.1.3 电缆桥架安装部位的建筑装饰工程全部结束，暖卫通风工程安装完毕。
1。1。4 土建预留的孔洞其位置，大小应符合设计和施工规范要求。
1.2材料准备
1。2.1 电缆桥架及其附件：应采用经过热镀锌处理阻燃、耐火和普通的定型产品。其型号、规格应符合设计要求。电缆桥架内外应光滑平整,无棱刺，不应有扭曲，翘边等变形现象。
1。2。2 金属膨胀螺栓：应根据容许拉力和剪力进行选择。
1.2.3 支架材料：采用普通槽钢、镀锌角钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料做电工工件,其中槽钢刷一次防锈漆作为底漆后再刷一次面漆.
1.2。4 辅助材料：钻头、电焊条、氧气、乙炔气、防锈漆、调合漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。
1.3主要机具准备
1.3.1 铅笔、卷尺、线坠、粗线袋、锡锅、喷灯。
1.3.2 电工工具、手电钻、冲击钻、兆欧表、万用表、工具袋、工具箱、移动脚手架、铝合金人字梯等。
1.4作业环境准备
1。4。1 配合土建的结构施工，预留孔洞和预埋铁全部完成。
1.4。2 顶棚和墙面的第一遍抹灰全部完成后,方可进行电缆桥架敷设.
1.4。3 地面电缆桥架应及时配合土建施工。
1。5施工准备
1.5。1参加施工人员进场前由电气专业技术人员进行技术培训。施工队要配备电工作业工具，常用工具由电工自己保管使用，专用大型机具由班组保管。
1。5。2 现场加工须设置专用工作台,加保护围栏。作业时应配备电气消防设备。
1.5。3 作业班组应分工明确，建立岗位责任制，提高“专业化”施工水平.
1。5。4 施工技术资料要和施工进度同步。
2施工部署
主厂房锅炉部分由电气一班安装，主厂房汽机部分由电气二班安装,公用部分由电气三班安装。

四、操作工艺
1 工艺流程：预留孔洞→弹线定位→预埋钢板焊接支架→吊杆、吊架安装 →桥架安装→地面电缆桥架安装。
2 弹线定位：根据设计图确定出进户线、盒、箱、柜等电气器具的安装位置，从始端至终端（先干线后支线）找好水平或垂直线，用粉线袋沿墙壁、顶棚和地面等处，在线路的中心线进行弹线，按照设计图要求及施工验收规范规定，分匀档距并用笔标出具体位置。
3 预留孔洞：根据设计图标注的轴线部位，将预制加工好的木质或铁制框架，固定在标出的位置上，并进行调直找正，待现浇混凝土凝固模板拆除后，拆下框架，并抹平孔洞口（收好孔洞口）。

4 支架的制作
4.1吊架、支架的结构应满足设计强度、刚度及稳定性。
4。2 采用槽钢、角钢做支架、吊架时，普通槽钢刷一次防锈漆作为底漆后再刷一次面漆(提前加工完毕）,热镀锌槽式桥架（宽度为600mm或500mm）采用10＃槽钢，热镀锌槽式桥架（宽度为400mm或300mm）采用8＃槽钢,热镀锌槽式桥架（宽度为200mm或100mm）采用L50x50角钢，角钢采用镀锌材料.
4。3支架下料时所切割的槽钢、角钢长度应比桥架的宽度长50-100mm,以便桥架的直线调整。
4。4 与预埋铁焊接时，进行弹线定位。焊接处进行防腐处理，水平焊接每2m距离一个。垂直焊接每1。5m距离一个。
4。5 多层支架与吊架制作时,层间距离等于桥架高度加150mm，层架与支架、吊架焊接牢固，焊接处去渣后作防腐处理。
4.6 电缆沟支架制作严格按照设计图纸R189—SD0-1—1的工艺要求进行制作加工。
4.7 电缆沟主架采用镀锌角铁L50＊5,层架采用镀锌角铁L40*4，主支架长度为670mm,层架长度350mm,层架之间距离：三层层架距离为300mm，四层层架距离为200mm。
4。8 主架与层架焊接牢固，平直。焊接处焊渣去除后进行防腐处理。
4。9 制作完的支架角铁尖角需打磨成圆形，防止在敷设电缆时损坏电缆。
5电缆桥支架与吊架安装要求
5.1 支架与吊架安装要求
5。1.1 支架与吊架应安装牢固，保证横平竖直，在有坡度的建筑物上安装支架与吊架应与建筑物有相同坡度.
5。1。2 支架与吊架的角钢规格一般不应小于40mm×40mm×3mm。
5。1.3 严禁用电气焊切割钢结构或轻钢龙骨任何部位，焊接后均应做防腐处理。
5.1.4 万能吊具应采用定型产品,对电缆桥架进行吊装，并应有各自独立的吊装卡具或支撑系统.
5.1。5 固定支点间距一般不应大于l.5～2m。在进出接线盒、箱、柜、转角、转弯和变形缝两端及丁字接头的三端500mm以内应设置固定支持点.
5。1。6 支架与吊架距离上层楼板不应小于150~200mm；距地面高度不应低于100～150mm,多层桥架层空间间距大于150mm.
5.1.7 严禁用木砖固定支架与吊架。
5.1。8 轻钢龙骨上敷设电缆桥架应各自有单独卡具吊装或支撑系统，吊杆直径不应小于6mm;支撑应固定在主龙骨上，不允许固定在辅助龙骨上.
5。1.9 金属电缆桥架及其支，吊架必须进行保护接地,全厂相连接的桥架应不少于两处以上与接地干线相连接。接地扁钢-40*4镀锌。
5.2 电缆沟支架安装
5.2。1 严格按设计院图纸大样尺寸进行加工制作。
5。2.2 所有支架角铁采用热镀锌、支架焊接牢固.
5。2.3 安装时，上层支架距沟盖板200mm.
5。2。4 支架间距不大于800mm。
5。2。5所有电缆支架必须接地，接地圆钢为大于φ10mm的镀锌圆钢。如采用60×5mm镀锌扁钢做预埋钢板，可利用扁钢做接地线，电缆沟支架接地不少于两处与接地干线连接。
5.2。6电缆沟贯通隔墙时,均应用非燃性材料实施严密的封堵，防火封堵的材料应不含卤素、不腐蚀电缆，具有严密性、气密性和30年长效防火性能。
5.3 预埋钢板
在预应力钢结构上按照桥架平面敷设图预留钢板，间距为1.5-2米。钢结构:可将支架或吊架直接焊在钢结构上的固定位置处，也可利用万能吊具进行安装。
6电缆桥架安装
6。1 电缆桥架安装要求
6.1。1 电缆桥架应平整，无扭曲变形，内壁无毛刺，各种附件齐全。
6.1.2 电缆桥架的接口应平整，接缝处应紧密平直。槽盖装上后应平整，无翘角，出线口的位置准确。
6。1.3 在吊顶内敷设时,如果吊顶无法上人时应留有检修孔。
4.6。1.4 不允许将穿过墙壁的电缆桥架与墙上的孔洞一起抹死。
6.1。5 电缆桥架的所有非导电部分的铁件均应相互连接和跨接,使之成为一连续导体，并做好整体接地。
6。1.6 当电缆桥架的底板对地距离低于2。4m时，电缆桥架本身和电缆桥架盖板均必须加装保护地线。2.4m以上的电缆桥架盖板可不加保护地线。
6.1。7 电缆桥架经过建筑物的变形缝(伸缩缝、沉降缝)时，电缆桥架本身应断开，槽内用内连接板搭接,不需固定。保护地线和槽内导线均应留有补偿余量。
6.1。8 敷设在竖井、吊顶、通道、夹层及设备层等处的电缆桥架应符合《高层民用建筑设计防火规范》的有关防火要求。桥架穿越防火区的孔洞要用防火泥或防火包进行封堵。
6。2 电缆桥架敷设安装
6.2.1 电缆桥架直线段连接应采用连接板,用爪型垫圈、弹簧垫圈、螺母紧固，接茬处应缝隙严密平齐.
6.2。2 电缆桥架进行交叉、转弯、丁字连接时，应采用单通,二通，三通，四通或平面二通、平面三通等进行变通连接，导线接头处应设置接线盒或将导线接头放在电气器具内。
6。2。3 电缆桥架与盒、箱、柜等接茬时，进线和出线口等处应采用抱脚连接，并用螺丝紧固，末端应加装封堵。
6。2.4 建筑物的表面如有坡度时，电缆桥架应随其变化坡度。待电缆桥架全部敷设完毕后，应在配线之前进行调整检查,确认合格后，再进行槽内配线。
7地面电缆桥架安装
地面电缆桥架安装时，应及时配合土建地面工程施工。根据地面的型式不同,先抄平，然后测定固定点位置，将上好卧脚螺栓和压板的电缆桥架水平放置在垫层上,然后进行电缆桥架连接。如电缆桥架与管连接；电缆桥架与分线盒连接;分线盒与管连接；电缆桥架出线口连接;电缆桥架末端处理等，都应安装到位,螺丝紧固牢靠.地面电缆桥架及附件全部上好后,再进行一次系统调整，主要根据地面厚度,仔细调整电缆桥架干线、分支线、分线盒接头、转弯、转角、出口等处,水平高度要求与地面平齐，将各种盒盖盖好封堵严实，以防止水泥砂浆进入,直至配合土建地面施工结束为止。
8电缆桥架内保护地线安装
8。1 保护地线应根据设计图要求敷设在电缆桥架外一侧，接地处螺丝直径不应小于6mm；并且需要加平垫和弹簧垫圈,用螺母压接牢固.
8。2 电缆桥架的宽度在100mm以内（含100mm），两段电缆桥架用连接板连接处（即连接板做地线时）,每端螺丝固定点不少于4个；宽度在200mm以上（含200mm）两端电缆桥架用连接板连接的保护地线每端螺丝固定点不少于6个.
8。3 电缆桥架盖板有关保护接地要求要符合验收规范。

五、成品保护
1 安装电缆桥架及槽内配线时,应注意保持墙面的清洁。
2 接、焊、包完成后,电缆桥架盖板应齐全平实，不遗漏，缆线不允许裸露在电缆桥架之外，并防止损坏和污染电缆桥架。
3 缆线完成后，不得再进行喷浆和刷油。以防止缆线和电气器具受到污染.
4 使用高凳时,注意不要碰坏建筑物的墙面及门窗等.
六、质量记录
1 电缆桥架及绝缘导线产品出厂合格证。
2 电缆桥架配线安装工程预检、自检、互检记录。
3 设计变更洽商记录、竣工图。
4 电缆桥架分项工程质量检验评定记录.
5 电气绝缘电阻记录。
七、安全消防措施
1所有施工人员进入施工现场，必须戴安全帽,穿绝缘鞋。2米以上高空作业时，必须系好安全带。脚手架上作业时，探头板两端必须固定牢固。梯子上作业应有专人看护并有可靠的防滑措施。
2现场施工严禁吸烟，各种油料、漆料要按规定地方堆放，设专人看护。
3带电作业,需两人以上进行，穿绝缘鞋，防止触电，并备齐安全用具.
4使用机械钻孔时,严禁带手套操作或手持工件进行操作.对三级电源配电箱和手持式电动工具，应经常进行绝缘检查.
5使用明火应办理明火手续和用火证明，在用火现场应注意周围环境，远离易燃物，并配齐必要的灭火器材，用火完毕应清理现场,消除隐患。
6存放、使用电气焊、氧气及乙炔时,应按规定集中管理，并且必须配备灭火器材。使用电焊时，把线、地线应双线到位，不得用金属构件做地线，并按规定操作。
7设备通电调试前，室内要设置相应的消防器材。
八、环保与文明施工
1施工人员在工地期间不准喝酒.
2施工现场要做到活完场清。
3电缆桥架要堆放到安全地方，不易挤压与碰撞。
4使用机具保持机况良好，机容整洁。
九、安全危害识别与风险评估（根据《作业条件危险性评价法》编制）
编号
作业
活动
风 险
因 素
可能导致的事故
作业条件危险性评价
风险
级别
备注
L
E
C
D
1
切割作业
使用工、机具脱手；切割操作时，前方站人；施工前没有检查电源.
摔伤、砸伤、飞溅伤人触电
3
3
7
63
2

2
酒后作业
各种危险
各种伤害
1
2
3
6
1

3
焊接作业
焊渣乱溅
作业环境有易燃、易爆物品
着火、烫伤
6
6
1
36
2

4
使用手动工机具、个人工用具
工机具脱手
坠物、砸伤
6
6
1
36
2

5
高空交叉作业
不系安全带、不正确使用安全带，不穿防滑鞋，高空坠物
坠落、摔伤、砸伤
3
3
7
63
2

6
材料运输
搬运过程中材料滑落
挤伤、砸伤、划伤
3
6
7
42
2

7
施工人员安全意识不够
各种危险
各种伤害
1
2
3
7
1

下面为附送毕业论文致谢词范文！不需要的可以编辑删除!谢谢！

毕业论文致谢词

我的毕业论文是在韦xx老师的精心指导和大力支持下完成的,他渊博的知识开阔的视野给了我深深的启迪,论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响,在此我向他表示衷心的谢意

这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意！

感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟！正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记.）你们有好的前途,失败不要灰心，你的背后还有汽修0932班这个大家庭！

最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。

致谢词2

在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的

感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。

谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先,我想说“荣幸"，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体.最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了,我的名字叫“***”，希望大家能记住我，因为被别人记住是一件幸福的事！！
)查看更多与本文《高中生开学自我介绍》相关的文章。

12

柳林县森泽煤铝有限责任公司
余热利用电厂工程

电缆桥架、竖井施工方案

编制人：
审核人：
批准人：

山西省工业设备安装公司
森泽煤铝项目部
二0一一年八月八日

目 录

1、工程概况…………………………………………………………1
2、编制依据…………………………………………………………1
3、施工准备…………………………………………………………1
4、操作工艺…………………………………………………………2
5、质量标准…………………………………………………………3
6、成品保护………………………………………………………4
7、注意事项…………………………………………………………4
8、质量记录…………………………………………………………5

3

1、工程概况
本方案是为柳林县森泽煤铝有限责任公司余热利用电厂电气工程电缆桥架、竖井安装施工需要编制的。本工程采用500＊200梯式桥架及配套三通、弯通、四通和800＊800电缆竖井安装。
工程量小，但施工难度大。图纸设计竖井为800*800，实际来货带法兰尺寸为900*900。土建设计预留洞口为800*800,并在地面上设计有防水台，致使竖井无法正常安装。为免影响工期，减少损失，我方准备将竖井直接固定到地面或防水台上，长度不合适的，用电气焊切割成合适的尺寸安装好之后,再用法兰或角钢固定到楼板上。
2、编制依据
a、施工图纸;
b、建筑电气安装工程施工质量验收规范（GB50303-2002).
c、建筑工程施工质量验收统一标准(GB50300—2001)。
d、施工标准图集。
e、本单位类似工程施工经验。
3、施工准备
3。1材料及机具
3.1。1材料:
(1)电缆桥架、竖井应具有出厂合格证.
（2）电缆桥架、竖井应内外光滑、平整，无棱刺、扭曲变形,其型号、规格应符合设计要求。
（3）所采用的紧固件、连接件均应做镀锌处理，所采用的支架、吊架均应做防腐处理.
（4）电缆桥架、竖井及支架等的外表面不应有明显磨损和划痕。
3。1.2主要机具及设备：
电工工具、电焊机、切割机、手电钻、卷尺、水平尺、线坠、墨斗、梯子等。
3。1。3 劳动力配备
施工总技术负责人1人，专业负责人1人，安全员1人，电工2人，操作工4人，电焊工2人。
3。2作业条件
3。2。1配合结构施工,预留孔洞、预埋铁板和预埋吊杆、吊架全部完成.
3。2。2建筑竖井内土建作业全部完成。
4、操作工艺
接地线安装

检查验收
桥架竖井安装
支架吊架安装
预留孔洞
4。1工艺流程
弹线定位

预埋铁件

支吊架下料

4.2安装技术
4.2.1 电缆桥架的配制应符合下列要求:
（1）电缆桥架的质量应符合现行的有关技术标准
（2)电缆桥架的规格、支吊跨距、防腐类型应符合设计要求
4.2。2 电缆桥架在每个支吊架上的固定应牢固,桥架连接板的螺栓应紧固，螺母应位于桥架的外侧。
4.2。3 当直线段钢制电缆桥架超过30m时，应有伸缩缝，其连接宜采用伸缩连接板；电缆桥架跨越建筑物伸缩缝处应设置伸缩缝。
4。2。4 电缆桥架转弯处的转弯半径，不应小于该桥架上的电缆最小允许弯曲半径的最大者。
4.2.5 金属电缆支架全长均有良好的接地。
4。2.6 电缆桥架穿过防火分区时，应用防火材料封堵密实。
4.3竖井安装
量好尺寸下料,将竖井放到指定位置用倒链拉起然后将下一节推入指定位置,用螺栓固定,再用倒链拉起固定下一节。底部直接固定到地面或防水台上,顶部用法兰或角钢固定到楼板上.
4.4检查验收
4.4.1 电缆桥架、竖井的规格、安装位置应符合规定.
4.4.2 电缆桥架、竖井接地良好。
4.4.3 支吊架固定牢固可靠。
5、质量标准
5.1主控项目
金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠,且必须符合下列规定：
5.1.1金属电缆桥架及其支架全长应不少于2处与接地（PE)或接零（PEN）干线连接。
5.1.2非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4mm2。
5.1。3镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端应有不小于2个的带防松螺帽或防松垫圈的连接固定螺栓.
5.2一般项目
5。2。1直线段钢制电缆桥架长度超过30m、铝合金或玻璃钢制电缆桥架长度超过15m时，应设伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置。
5.2。2电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径.
5.2。3当设计无要求时,电缆桥架水平安装的支架间距为1。5-3m，垂直安装的支架间距不大于2m.
5.2。4桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；当铝合金桥架与钢支架固定时，有相互绝缘的防电化腐蚀措施。
5。2.5电缆桥架敷设在易燃易爆气体管道和热力管道的下方，当设计无要求时，与管道的最小净距应符合表8—1的规定。
5.2.6敷设在竖井内和穿越不同防火分区的桥架，按设计要求位置设置防火隔堵措施。
5.2。7支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用适配螺栓，连接紧固，防松零件齐全。
6、成品保护
6。1电缆桥架安装时，应保持墙面和顶板的清洁.
6.2电缆桥架及支架安装完毕后，应加以保护，以防其表面被污染或刮伤。
6。3使用高凳时，注意不要碰坏建筑物的墙面及门窗等。
7、注意事项
7。1应注意的质量问题
7。1.1固定桥架的支架或吊架的焊接处应及时进行防腐处理,以防锈蚀。
7。1。2固定金属膨胀螺栓时，在钻头上做出深度标记，严格控制钻孔直径和深度，以防膨胀螺栓进墙或出墙过多，桥架固定不牢。
7。2应注意的安全问题
7。2。1现场机具布置必须符合安全规范，机具摆放间距必须考虑操作空间，机具摆放整齐，留出行走及材料运输通道.
7。2。2等高安装桥架时,应使用梯子或脚手架进行，并有相应防坠落措施。
7。2。3使用用电设备时,应防止漏电;使用电焊机焊接时,应戴好防护面具或护目眼境以防烧伤.
8、质量记录
8.1 材料出厂合格证.
8。2 材料、构配件进场检验记录。
8。3 设计变更、工程洽商记录。
8。4 预检记录。
8。5 电缆桥架安装和桥架内电缆敷设检验批质量验收记录。

山西省工业设备安装公司
森泽煤铝项目部
2021年8月8日

电缆桥架施工方案
一、 施工准备
1、 技术准备
1.1按照已批准的施工组织设计(施工方案）进行技术、安全交底.
1。2施工执行工艺标准、图集、规范齐全.
1.3电缆桥架施工前，应检查桥架敷设有无与其它设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并做好记录，以保证施工顺利进行。
2、施工机具
2.1主要安装机具
电锤、切割机、台钻、磨光机、电焊机、钢锯、手锤、活扳手、合梯、单梯、卷尺、线锤、尼龙线等。
2.2主要检测工具
卷尺、线锤、尼龙线等。
3作业条件
3.1配合土建的结构施工或土建按图预留的孔洞保护管等已按图施工完成。混凝土强度已满足设计要求。
3。2桥架安装沿线主体工程已全部结束，模板等设施拆除完毕,场地清理干净，道路畅通。
3.3室内电缆桥架的安装宜在管道及空调通风工程基本施工完毕后进行.
4、材料进场验收
4。1电缆桥架规格及型号必须符合设计要求,附件齐全；桥架与配件、附件、紧固件及各种型钢均应采用标准件.
4.2各种规格桥架及附件应有产品合格证及出厂检验报告。桥架内外应光滑平整,无棱刺,不应有扭曲翘边等变形现象。托盘、梯架板材厚度应满足下表的规定:
托盘、梯架允许最小板材厚度
托盘、梯架宽度（mm）
允许最小厚度（mm）
〈400
1。2
400—-800
2。0
>800
2.5
4.3热浸镀锌的托盘桥架镀层表面应均匀，无毛刺、过烧、挂灰、伤痕、局部为镀锌等缺陷，不得有影响安装的锌瘤，螺纹的镀层应光滑;螺栓连接件应能拧入。喷涂桥架应平整、光滑、均匀、不起皮、无气泡水泡。桥架焊缝表面均匀，不得有漏焊、裂纹、夹渣、烧穿、弧坑等缺陷.
4.4各类弯通及附件规格，应适合工程布置条件,并与托盘、梯架配套；支吊架规格选择，应按托盘、梯架规格配置，并应满足荷载的要求.
二、施工工艺
1、工艺流程
定位放线 预埋铁件或膨胀螺栓 支吊托架安装 桥架安装

保护接地安装

2、根据施工图确定始端到终端位置,沿图纸标定走向，找好水平、垂直、弯通，用粉线袋或画线沿桥架走向在墙壁、顶棚、地面、梁、板、柱等处弹线或画线，并均匀档距画出支、吊、托架位置。
3、支吊架安装
3.1支架与吊架所用钢材应平直，无显著扭曲。下料后长短偏差应在3mm范围内，切口处应无卷边、毛刺
