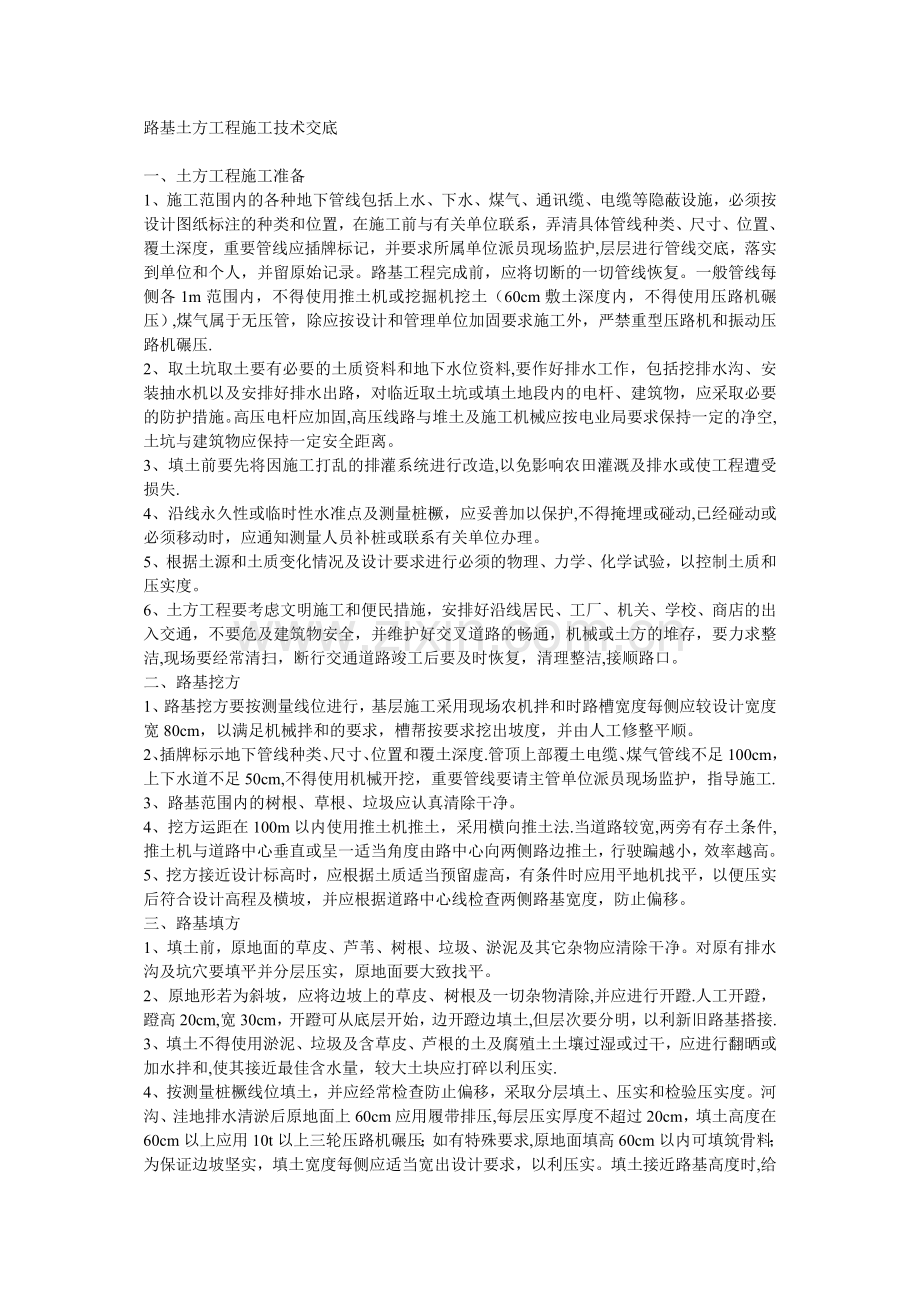

路基土方工程施工技术交底

一、土方工程施工准备
1、施工范围内的各种地下管线包括上水、下水、煤气、通讯缆、电缆等隐蔽设施，必须按设计图纸标注的种类和位置，在施工前与有关单位联系，弄清具体管线种类、尺寸、位置、覆土深度，重要管线应插牌标记，并要求所属单位派员现场监护,层层进行管线交底，落实到单位和个人，并留原始记录。路基工程完成前，应将切断的一切管线恢复。一般管线每侧各1m范围内，不得使用推土机或挖掘机挖土（60cm敷土深度内，不得使用压路机碾压）,煤气属于无压管，除应按设计和管理单位加固要求施工外，严禁重型压路机和振动压路机碾压.
2、取土坑取土要有必要的土质资料和地下水位资料,要作好排水工作，包括挖排水沟、安装抽水机以及安排好排水出路，对临近取土坑或填土地段内的电杆、建筑物，应采取必要的防护措施。高压电杆应加固,高压线路与堆土及施工机械应按电业局要求保持一定的净空,土坑与建筑物应保持一定安全距离。
3、填土前要先将因施工打乱的排灌系统进行改造,以免影响农田灌溉及排水或使工程遭受损失.
4、沿线永久性或临时性水准点及测量桩橛，应妥善加以保护,不得掩埋或碰动,已经碰动或必须移动时，应通知测量人员补桩或联系有关单位办理。
5、根据土源和土质变化情况及设计要求进行必须的物理、力学、化学试验，以控制土质和压实度。
6、土方工程要考虑文明施工和便民措施，安排好沿线居民、工厂、机关、学校、商店的出入交通，不要危及建筑物安全，并维护好交叉道路的畅通，机械或土方的堆存，要力求整洁,现场要经常清扫，断行交通道路竣工后要及时恢复，清理整洁,接顺路口。
二、路基挖方
1、路基挖方要按测量线位进行，基层施工采用现场农机拌和时路槽宽度每侧应较设计宽度宽80cm，以满足机械拌和的要求，槽帮按要求挖出坡度，并由人工修整平顺。
2、插牌标示地下管线种类、尺寸、位置和覆土深度.管顶上部覆土电缆、煤气管线不足100cm，上下水道不足50cm,不得使用机械开挖，重要管线要请主管单位派员现场监护，指导施工.
3、路基范围内的树根、草根、垃圾应认真清除干净。
4、挖方运距在100m以内使用推土机推土，采用横向推土法.当道路较宽,两旁有存土条件,推土机与道路中心垂直或呈一适当角度由路中心向两侧路边推土，行驶蹁越小，效率越高。
5、挖方接近设计标高时，应根据土质适当预留虚高，有条件时应用平地机找平，以便压实后符合设计高程及横坡，并应根据道路中心线检查两侧路基宽度，防止偏移。
三、路基填方
1、填土前，原地面的草皮、芦苇、树根、垃圾、淤泥及其它杂物应清除干净。对原有排水沟及坑穴要填平并分层压实，原地面要大致找平。
2、原地形若为斜坡，应将边坡上的草皮、树根及一切杂物清除,并应进行开蹬.人工开蹬，蹬高20cm,宽30cm，开蹬可从底层开始，边开蹬边填土,但层次要分明，以利新旧路基搭接.
3、填土不得使用淤泥、垃圾及含草皮、芦根的土及腐殖土土壤过湿或过干，应进行翻晒或加水拌和,使其接近最佳含水量，较大土块应打碎以利压实.
4、按测量桩橛线位填土，并应经常检查防止偏移，采取分层填土、压实和检验压实度。河沟、洼地排水清淤后原地面上60cm应用履带排压,每层压实厚度不超过20cm，填土高度在60cm以上应用10t以上三轮压路机碾压；如有特殊要求,原地面填高60cm以内可填筑骨料；为保证边坡坚实，填土宽度每侧应适当宽出设计要求，以利压实。填土接近路基高度时,给高拉线按要求坡度进行切坡，切坡多余的土方，用于回填上层路基；为便于排除雨水，填土表面可作成2％~4%横坡.
5、外购土方,要设专人检验来土质量、数量符合工程要求并按指定地点卸土、摊平，并用标钎控制填土厚度，并要实行分段循环流水作业，填土段长度应根据日进土数量确定，填土、翻晒、碾压、检验循环流水作业，层次要分明，不得混淆,以免影响工程质量或因土壤含水量大影响工程进度。
四、路基边坡
1、填方段路基边坡坡度采用1：1.5；
2、挖方段路基边坡坡度采用1：1；均采用植皮防护。
五、填土压实
1、使用压路机压实，路边要留出适当宽度，防止车翻伤人;碾压从路边开始逐渐向路中,并于全宽内顺序均匀压实，坑洼要随时填补平整，发现弹软现象，应进行翻晒或改换干土，路边碾压不到之处，要用人工夯实或用小型压实机具压实。
2、不能上碾部位，用重型履带机械压实,履带板错1/3，速度1~2档，排压至少4遍以上，如有特殊要求,应采取加固措施.
3、用双轮振动压路机碾压，重叠宽度至少30cm,碾速不超过每分钟30m。用三轮压路机碾压，每次错半轴。
4、路基填土要分层碾压,含水量要适度，过湿应进行翻晒,过干应洒水翻拌均匀，各种压路机碾压遍数根据要求压实度而定,检验合格后方准继续上土。
六、路床施工
1、路床挖填土方接近路基设计高程时的施工，按测量桩橛线位、高程及横坡要求，由人工进行清理找平，人工找平采用给高挂线。找平时根据土质情况适当预留虚高，以便碾压后符合设计高程及横坡。
2、本工程灰土基层采用农机路拌法施工，因而路基应比路面每侧宽出80cm，以满足铧犁拌和灰土的要求.
3、路床碾压方法
3。1路床土壤的含水量应掌握接近最佳含水量或略低1%～2％以利压实，过湿或过干应翻晒或加水翻拌均匀.
3.2压路机应从路边开始逐渐移至路中.本工程使用双轮振动压路机每次应重叠1/3，碾速不超过45m/min。机械碾压不到的部位应用人工、火力夯、手扶振动碾夯压坚实，个别坑洼应随时填补找平碾压平整.弹软部分要划出范围,按路基改善与处理的方法进行。
3.3路基压实度试验记录，由测试人员整理齐全，施工班组应按质量标准认真进行自检，并填写小组自检记录表，合格后与下道工序班组进行交接验收，并填写交接验收记录，作为竣工质量资料。
七、路肩与边坡
1、路肩
1。1当路基为填方时，路肩填土可与结构层分层填土同时进行；若路基为挖方时，可挖至路肩标高,待路面竣工后进行平整压实。
1。2路肩边缘碾压不到之处应用人工夯实。
1.3路面竣工后,路肩边缘要测量钉桩挂线,并要修理整齐，顺直见线。路肩要整修平整，宽度、压实度、横坡必须符合设计要求。
2、边坡
。2。1填土要达到要求标高,应由测量放出边线、坡脚线、给高挂线，进行切坡，切出的边坡表面应平整坚实，个别不足处应填补拍实。
2.2路基填土宽度不足时，严禁路肩和边坡松土帮宽或自上而下倒土形成松坡拍平.
2.3边坡坡度应符合设计要求，不得有鼓肚洼心。竣工交验前雨水冲刷的浪窝应填补夯实。

交底人： 被交底人：

土方工程施工方案及技术措施

一、施工部署
1、现场准备
⑴、召开由业主、监理、总承包方和其他相关单位共同参加的现场协调会，明确各方面要求及相互责任范围，确定施工期间协调方法;
⑵、熟悉了解现场情况及周围环境情况,落实现场临时占地，修建施工现场临时设施.
⑶、了解现场行人及车辆情况，向业主及监理提交场区内和附近的行人、车辆导流保护方案。
2、施工准备工作
⑴、现场车辆出入口放置钢筋网片,设置清洗池、沉淀池。
⑵、出口搭设扫车、清土架子。
⑶、平整场地,清除障碍。
⑷、做好夜间照明准备。
⑸、测量员放出基坑开挖边线.
⑹、为保证夜间正常施工，夜间应有照明设备，同时安排专人负责交通疏导、调度指挥工作。测量员每日挖土前用白灰放出开挖线，保证作业面宽度与标高.
3、技术准备
⑴、在接到施工图纸后，组织有关人员认真审图，在自审和预审的基础上，尽快组织技术交底。
⑵、组织召开施工与运营配合专题会，分项研究后,明确具体施工时间、施工方法及要求。
⑶、及时编制各种材料计划，提前进行加工定货。
⑷、备齐工程技术资料管理软件，各种试验设备和计量设备的资料齐全，检验合格。
4、物资准备
⑴、开工前落实各项施工用料的计划，按照贯标程序要求选定合格厂家和产品，签订供货协议，并分期分批组织进场.
⑵、对各种材料的进场时间,数量等要提前作好计划，按计划进场,认真组织,专人负责.
5、施工队伍准备
⑴、选择有施工经验并有较强施工组织能力、工作效率高，拥有先进机械设备，且有良好信誉的队伍作为专业施工队伍，并签订专业施工责任合同。
⑵、根据开工日期和进度计划安排，编制劳动力需用量计划,组织劳动力进场，并对进场人员进行入场教育。
⑶、劳动力用量表
序 号
工 种
单 位
数 量
1
壮 工
人
100
2
机械工及司机
人
40
6、机械设备准备
土方开挖施工机械数量表
序号
名 称
型 号
单 位
数 量
1
液压挖土机
日立330
台
3
2
液压挖土机
日立240
台
2
3
液压挖土机
小松350
台
2
4
土方车辆
30t
辆
30
5
装载机
徐工825
台
3
6
压路机
徐工
台
2
7
潜水泵
D50
台
3
7、施工现场平面布置
为了施工方便，全局考虑，节约用地，减少投入的布置原则,进行施工平面布置设计.
⑴、现场出入口：现场的西侧和东侧各设一个出入口。西大门处设置洗车池一座，为防止碾压大门步道路面其上铺设2㎝厚6m宽钢板。
⑵、现场道路：利用现场消防环形道路(宽6.5m）,另外考虑到本工程土方量较大,在施工过程中应加强管理，增宽施工道路，加强土方运输能力.施工区道路面西侧及北侧进场150m范围内全部用20㎝ 厚C20混凝土硬化。北侧部分用500㎜厚煤矸石及级配砂石压路机碾压铺路.
⑶、施工消防栓布置：利用现场总规划布置的消防栓，同时在临时加工区也配置相应的消防器材。
⑷、施工临电、临水布置：由土方开挖与支护作业队设二级配电箱，将项目部提供的一级配电总箱把电源接至施工现场，再从土方开挖与支护作业队的二级配电箱将电源接至施工现场,水源接至施工现场附近，能够满足基坑施工的需要。
⑸、在基坑四周上口1m外设1.5m高防护栏杆、挡水墙和排水沟，在基坑内用脚手架搭设一座人行扶梯，供施工人员上下通行。
⑹、基坑周边排水沟断面为300×300㎜，按1%的坡度进行排水，每隔50m设置500×500×800沉淀池。排水沟内水经过沉淀池后排入施工区内市政污水管线.
二、主要项目施工工艺
1、地面防渗措施
在基坑四周5.0m范围内不得设置用水点；在场地内的所有用水点,均应设置排水沟，将水引入下水管道.
⑴、排水措施：在基坑周边设置200×350（㎜）砼挡水台，防止降雨和人工用水的入渗.
⑵、基坑坡顶1。0m范围内用细石砼罩面，以防雨期降雨渗流引起边坡坍塌。
2、土方开挖施工工艺
⑴、土方施工前准备
①、清除挖方区域内所有障碍物, 如地上高压、照明、通讯线路，电杆、树木、旧有建筑物及地下给排水、煤气、供热管道,电缆、沟渠、基础、坟墓等,或进行搬迁、改建、改线.
②、制定好现场场地平整、基坑开挖施工方案，绘制施工总平面布置图和基坑士方开挖图, 确定开挖路线,基底标高、边坡坡度、排水沟、集水井位置及土方堆放地点.
③、本工程开挖放线均按照业主提供的测量控制表进行测量放线。完成测量控制网的设置， 包括控制基线、轴线和水准基点。场地平整进行方格网桩的布置和标高测设，计算挖填土方量,对建筑物做好定位轴线的控制测量和校核;进行土方工程的测量定位放线，并经检查复核无误后，作为施工控制的依据.
④、在施工区域内做好临时性排水设施,场地向排水沟方向做成不小于0。2%的坡度，使场地不积水，必要时设置截水沟、排洪沟。
⑤、完成必需的临时设施,包括生产设施及生活设施及机械进出和土方运输道路、临时供水供电线路。
⑥、机械设备运进现场,进行维护检查、试运转,使处于良好的工作状态。
⑵、土方施工工艺流程
地下暗埋调查→平整场地测量放线→机械设备进场→按照上口线第一层开挖→护坡材料机械进场→局部第一层锚喷→第二层开挖预留30㎝土层→第二层锚喷→人工清槽→钎探→验槽→按照要求地基处理
⑶、基坑施工测量放线
①、定位放线
建筑物的定位轴线根据建设单位提供的红线桩位图和设计总平面图楼座坐标为依据,坐标由城市规划局提供，采用极坐标法，用经纬仪及钢卷尺进行测设。
②、高程控制网的测设
依据场区水准基点，采用2㎜级S2水准仪对所提供的水准点进行复测检查，校测合格后,采用符合测回法将原水准点引测至施工现场,施测结果满足《工程测量规范》GB50026-2007的要求。
⑷、主要挖运方法
①、根据本工程地质勘察报告及现场的实际情况，土方开挖按照大开挖方式进行，放坡坡度分别为：基坑周边无行车道、无大型临设建设、无大宗材料堆放等，可采用1:0。55进行放坡施工;基坑北侧及西侧采用1：0.55进行放坡并采用护坡处理加强基坑稳定。
②、地下一层为连体的基础结构，故土方开挖采取满槽开挖形式。开挖时，分别组织二个机械开挖作业组，二个作业组同时进行。
③、整个土方工程本着分区、分段的原则，全面贯彻先锚后挖的指导思想，从而保证土方开挖的顺利进行。
⑸、土方分层开挖
①、本工程采用分步（层）和接力开挖法，为配合基坑围护施工,分二步挖土。第一阶开挖深度为4。00m，第二阶开挖深度为2。00m～4。00m。采用接力开挖法，分2步开挖，2台反铲机由地面挖至-2。00m，实际挖土2。00m，直接装汽车运走；另二台反铲机由—2.00m挖至-4.00m，实际挖土2。00m，将土挖甩至上边挖土机工作面内,装汽车运走，另二台反铲机由—4。00挖至—6。00m，实际挖土2。00m，将土挖甩至上边挖土机工作面内,装汽车运走。具体土方开挖见土方开挖剖面图及基坑开槽图.
②、挖土过程中测量工配合测定标高,当挖土快接近槽底时，用水准仪在槽底测设3×3m的放格控制网,并撒上白灰点，以示标记.
③、开挖时机械挖土、人工修坡，开挖过程中，随时用标杆检查边坡坡度是否正确无误。
④、挖土之前做好坑外排水,坑内明沟集排水
⑤、挖土至设计标高，地基钎探后,尽快会同勘测、设计、甲方、质监站、监理等部门共同对基底进行验槽，办理验槽手续.
⑹、钎探
①、钎探施工方法
采用轻便触探，套锤重10㎏，自由落距50㎝，钎径25㎜。钎探点间距1。5m，梅花型布置，探孔深1.8m,30㎝一步记录锤击数。
1）工艺流程
放钎点线→就位打钎→标号、盖砖→验收合格→灌砂撤砖
↓↓
记录锤击数 检查孔深
2）按钎探孔位置平面布置图放线；孔位上撒上白灰点。
3）就位打钎：将拔杆卡子套在钎探杆上，触探杆尖对准孔位，再把穿心锤套在钎杆上,一人扶正钢钎，一人站在操作凳子上，拉起穿心锤，使其自由下落，锤距50㎝，把触探杆垂直打入土层中.
4）记录锤击数：钎杆每打入土层30㎝时，记录一次锤击数。钎探深度为1.8m，共6步。
5）拔杆、盖砖编号：利用小电机将钎探杆拔出，用页岩砖盖住钎探孔，并编写钎探点号。
6）移位：将钎探杆搬到下一点位，按照3)～5）步骤继续打钎钎探。
7）灌砂：打完钎孔后，经过质量监督站、勘察、设计、监理、甲方等部门共同验收后,统一进行钎探孔灌砂。灌砂采用细中砂，每填入30㎝用钢筋棒捣实一次。
8）整理记录：按钎孔顺序编号，将锤击数填入统一表格内,字迹要清楚，经钎探人员和技术人员签字后归档。
②、成品保护
钎探完成后，作好标记，保护好钎孔，未经地勘、设计、监理、质监站等验槽,不得堵塞或灌砂。
③、钎探时应注意的问题
1）遇钎探打不下去时，应请示技术人员，取消钎孔或移位打钎。不得不打或任意填写锤数。
2）记录和平面布置图的探孔位置填错:
a、将钎孔平面布置图上的钎孔与记录表上的钎孔先行对照,有无错误。发现错误及时修改或补打。
b、在记录表上用色铅笔或符号将不同的钎孔（锤击数的大小）分开。
c、在钎孔平面布置图上，注明过硬或过软的孔号的位置，以便设计勘察人员或有关部门验槽时分析处理.
⑺、土方施工现场协调
①、现场土方挖运施工实施统一指挥、统一协调;
②、设专人协调车辆运行与外部路线的关系；
③、各出入口设置疏导员，协调、指挥车辆进出，确保安全运行；
④、为防止遗撒，各出入口设专人清扫车辆;
⑤、土方施工各单位之间配合协调
土方开挖与支护与土建清槽要相互配合。挖到基底位置时应预留约200㎜的人工清底。土方开挖施工过程自始至终要配合土建施工，统一作好协调工作。
三、施工进度计划及保证措施
1、施工总进度计划安排
本工程土方开挖和边坡支护工程,要完成锚喷支护制作，土方挖运工作。
土方开挖施工：正式开工后,前5天进行工程定位和测量放线工作，第5天开始土方开挖， 10天内完成第一大步土方挖运，12天内完成第二大步土方挖运。总工期40天。锚喷支护施工：土方开挖后，第3天开始护坡工作,挖土和锚喷支护密切配合，锚喷支护在30天内全部完成。
2、工期保证措施
科学安排工期，特别是提前安排关键工序，强化管理,要求各分项工程按期完成，为相关专业施工提供良好条件，从而确保整体工期的实现.
⑴、组织管理保证
以项目经理部为龙头，同建设单位、设计单位紧密配合,集中统一领导施工队伍，统一协调各单位关系，统一部署、统一计划、统一标准，对工程进度、质量、安全全面负责，并建立每周例会制度.
⑵、合理安排工期
科学合理安排工期，项目经理部对工期及各项资源投入实行动态管理，按投标工期编制的总进度计划并定出过程中的控制节点，加强监控。总进度计划要充分结合施工技术方案，各专业的进度要求，充分利用计划汇总的自由时差，抓住关键线路和重点工作，确保施工的最佳均衡和连续作业,加强各专业之间的协调。
⑶、均衡流水
根据本工程特点按工程子项划分施工区段,每一区段安排足够的劳动力、运用均衡流水施工工艺合理安排工序，对工地现场的平面区域同步施工的同时，按照施工工艺程序的要求合理安排交叉作业，确保施工的均衡性，使各道工序搭接紧凑。
⑷、选用优秀的施工队伍
根据工程特点，选用优秀的施工队伍，按既分工又合作的方式统一组织,以总工期进度为依据，编制分项工程施工方案。
3、外部条件保证
施工场地、道路、水电、通讯等准备工作是施工单位进场施工的基本条件,要与业主、监理密切配合,抓紧做好前期准备，为工程创造一个良好的外部条件，同时设专人负责处理好本工程与周边单位、居民的关系。同时还要做好与当地城管、环卫等单位的配合工作。
4、加强监控、及时调整
在施工中要及时发现问题，研究措施，补救工期，强化计划执行过程中的动态管理和控制,保证计划目标的如期实现。
5、技术保证
充分发挥整体综合优势，积极依靠先进的管理水平，丰富的施工经验和施工技术水平，根据地质情况及时调整工艺,以确保施工质量。
6、材料保证
选购优质的施工材料，以满足工程质量要求，降低施工难度,在每道工序之前,技术人员根据图纸及时上报材料计划，保证每个工序施工之前材料提前进场，杜绝因材料原因影响施工正常进行。
四、质量管理措施
1、土方开挖施工质量标准
项目类别
序号
项目
允许偏差
检验方法
基坑
挖方场地平整
人工
机械
主控项目
1
标高
—50
±30
±50
水准仪
2
长度、宽度
+200、-50
+300、-100
+500、—150
经纬仪、钢尺
3
边坡
设计要求
观察、坡度尺
一般项目
4
表面平整度
20
20
50
2米靠尺、塞尺
2、质量保证体系
⑴、质量保证体系
我公司已通过ISO9001质量体系的认证，在施工过程中将严格按照质量管理体系程序文件严把质量关。
⑵、质量管理措施
为了加强质量管理,更好地完成创优目标，总承包部成立以项目经理为组长,项目总工为副组长,由生产、技术、质量、经营人员和项目分包主要管理人员组成的创优领导小组.
⑶、加强施工过程控制
①、总包质量部对施工项目实施全过程进行质量控制;施工作业队设专职质检员负责全队施工质量检查，班组设专人做好自检。
②、建立健全质量保证体系，落实各类人员的职责,确保项目质量目标的实现。
③、坚持实行质量周报和质量事故报告制度，各作业队质检部门每周五将质量周报送至质量部，一旦出现质量事故,24小时内必须将事故报告（写明事故原因)送质检科。
④、施工班组坚持“三检制”，即自检、专检、交接检。
自检:班组完成施工工序后，组织自检,填写《工程质量自检表》,交质检员。
专检：质检员对班组完成的工序进行检查，检查合格后在《工程质量自检表》上签字。
交接检：生产负责人在专检完成后，对已完工序进行检查，检查合格后在《工程质量自检表》上签字.生产负责人签署交接检的结论性意见,作为下道工序施工的依据。
自检、专检、交接检中均达到优良品方可，达不到优良等级的工序均不得进入下道工序.
经过“三检”的工序最后由总承包方的质检工程师请监理工程师验收签认。
⑤、在整个施工操作过程中，贯穿工前有交底、工中有检查、工后有验收的“一条龙”操作管理方法。做到施工操作程序化、标准化、规范化，确保施工质量。
⑥、机械设备的标识通过管理编号、记录表格的形式加以实现.质量管理委员会每季度对施工现场的机械设备进行检查和抽查.现场设备操作人员必须持有相应的操作合格证，定人、定机，持证上岗。
3、土方施工过程质量控制点
⑴、严格按照测量人员撒出的开挖线挖土，不得超挖或少挖。
⑵、基坑边坡土体开挖时,预留10㎝厚土体，进行人工修坡,边坡4m范围内允许误差3㎝.修坡应平整，应清除坡面虚土.
⑶、施工过程中严格控制标高。为了不使基底土层受到扰动，机械挖至基底以上200㎜，以下由人工检底。开挖过程中严禁超挖。
⑷、钎探深度必须符合要求,锤击数记录准确，不得作假。钎位基本准确，探孔不得遗漏。钎孔灌砂应密实。
4、基坑监测措施
⑴、人员及仪器设备:由专职测量人员进行位移观测,采用仪器为J6型经纬仪；
⑵、点位埋设：设测点布置在基坑边缘附近，统一编号，观测点的间距30m，在边坡上口布点，观测边布置观测点不少于3个。观测基准点选在距基坑较远且相对稳定的地方.观测点用水泥桩固定，桩顶设小桩或用彩墨线标定,以保证仪器对中精度，附近做醒目标志,便于观测及保护.
⑶、观测方法:可采用直线法进行观测。在基坑开挖之前进行一次观测，作为基准数据，以后观测结果和首次观测结果比较，求出边坡位移。
⑷、观测时间:在基坑开挖过程中，每天进行2次观测，雨后第二天加强一次观测,基坑开挖结束达到稳定后，每天观测1次，且随外界条件变化随时做适当调整。
五、预期施工管理措施
1、雨期施工管理措施
为保证雨期施工期间基坑安全，确保土方开挖与支护工程的正常施工，进入雨期施工前，要成立防汛领导小组，建立健全组织机构和规章制度，在各项施工中要严格按以下要求组织施工。
⑴、成立雨期施工应急领导小组
⑵、值班要求：
①、值班人员要不定期巡查施工现场防洪排水设施是否到位完好，排水是否畅通.
②、值班人员值班期间不得酗酒、赌博.
③、值班人员电话保持24小时畅通，如有事外出，必须安排好替班人员。
④、值班期间如遇突发事件,要及时向领导汇报。
2、在基坑四周护坡结构顶部向外做成一定坡度,形成地面排水系统,确保基坑四周6m范围内不存在积水。
3、安排好雨期施工项目，提前做好防范措施，做好安全质量保证技术交底.
4、现场临时设施的搭设,应有防雨、防漏措施、各种防洪器材、设备和工具必须齐备并按规定堆放和使用。
5、进入现场的设备和材料避免堆放低洼处，露天存放的要垫高加塑料布盖好。
6、现场固定的机械设备要搭设防雨棚，用电的机械设备要做好接地和接零保护装置，安装良好的漏电保护器，并经常检查和测试可靠性。
7、在雨期施工前，应对现场所有线路及电器设施进行全面检查，有隐患及时纠正,并做好设是防雨、防潮、防淹、防雷等措施，施工期间要有专人定期检查、定期维护、预防触电事故发生.
8、边坡支护时如遇雨天应停止施工,雨后再继续进行。施工前重新测定砂石含水率，确保配合比符合设计要求。
9、由于基坑开挖处于雨期前期施工,且开挖面积较大。开挖时随时做好防雨及排水措施，尤其是施工至基坑底部时,必须提前了解天气情况,合理安排施工,防止雨水浸泡基坑。
六、工程安全施工管理及文明施工措施
1、工程安全施工管理
⑴、安全管理目标
施工现场安全工作达标率100%，优良率90%以上.
⑵、建立健全安全保证体系
安全生产管理必须坚持“安全第一、预防为主"方针,总承包方与各专业施工队一起建立健全安全保证体系，落实责任制，并将各种管理制度上墙.
⑶、现场施工安全管理
1）进入施工现场,必须戴安全帽,禁止吸烟，禁止酒后作业；
2）施工时必须严格执行交底中规定的安全技术措施，未经交底严禁作业；
3）从事特种作业人员必须持有作业操作证，无证人员禁止操作;
4)管理人员严禁违章指挥;
5)施工人员必须服从现场管理人员的指挥和管理;
6)禁止攀爬各类架子，跨越防护栏杆，穿行有禁止标志的出入口;
7）高处作业必须使用安全带；
8)非电工禁止动用配电线路和设施；
9）禁止私自拉设电线、电缆，使用电炉等用电设备.
10）基坑内施工时，边坡上部应安排专人将杂物清理干净，防止附物伤人。
11）基坑外侧设1.5m高防护栏杆，并用绿色密目安全网封闭,悬挂危险标志,夜间施工挂红色标志灯，以防止人及车辆坠入.
12)任何人不得在基坑边和陡坡下休息。
13)土方开挖时，确保排水畅通，并特别注意边坡稳定。
14）基坑上口2m以内严禁堆放任何重物品，过往重型车辆，沿2m以外通行。
15）人员上下基坑必须沿设置的马道上下，严禁顺坡上下。
16)做好边坡位移监测，发现异常及时报告处理.
2、环保文明施工保证体系及措施
环保文明施工是一个施工企业施工管理水平的综合体现,本工程规模庞大，且为市政府项目，在施工期间保证一切按照唐山市有关规定和河北省文明工地进行施工管理,采取行之有效的措施，将声、光、尘对周围办公人员的影响降低到最小.
⑴、文明施工管理体系
由总承包方，各分承包方和劳务作业队共同组成一个文明施工管理体系，明确各级管理人员，各类作业在施工生产中所负责的职责，做到管理有条理，施工程序化,现场洁净、整齐,人员文明,礼貌。文明施工管理组织机构图如下：

⑵、文明施工现场布置
⑶、施工环境保护措施
①、防止扬尘污染措施
1）生活区使用的电茶炉、煤气灶等符合环保要求的生活设施;
2）水泥等易飞扬的细颗粒等材料应安排在库内存放或严密遮盖。运输时必须封闭、包扎；
3）施工现场要制定洒水降尘制度,配备洒水设备，指定专人负责现场洒水降尘和及时清理浮土;
4）土方施工遇大风天气暂停,并对工作面进行覆盖。
②、防止水污染措施
1）洗车池产生的污水，必须经沉淀池沉淀后方可排入市政污水管道。施工污水严禁流出施工区域，污染环境；
2)施工现场的油料，必须存放于库房内。库房地面必须进行防渗处理。油料储存和使用时,必须防止出现跑、冒、滴、漏现象,避免污染地下水位；
3）现场合理规划排水设施和排水沟，将雨水等集中排到污水管道内，防止水流到场外；
4）生活区临时食堂设置建议有效的隔油池,废水经除油后方可排入市政污水管道.
③、防止施工噪声措施
1）施工现场应遵守GB12523—90《建筑施工场界噪声限值》规定的降噪限值，设专人定期测定噪音值；
2）施工机具尽量采用低噪声系列产品,最大限度地避免对周围楼里居民的正常工作及生活环境造成破坏;
3)对人为活动噪声制定严格地管理制度,特别要杜绝人为敲打、叫嚷、野蛮装卸噪声等现象,最大限度的减少噪声扰民；
4）夜间进出场材料装卸车时有专人管理，做到轻拿轻放；
5）汽车进出场严禁鸣笛。
④、防止光污染措施
1）晚上十点后停止噪声施工，停止施工后关掉照明大灯；
2）施工时，照明灯调整好方向，避免照到居民楼；
3）电气焊作业尽量避免晚上施工，如施工要作好临时遮挡，避免强光照到办公楼；
4)汽车夜间进出场严禁开大灯。
⑤、防遗洒措施
1）现场门口必须设置醒目的提示牌，以提示司机及有关人员在执行运输任务时要注意遗洒；
2）本工程因土方量大，地下水位较低,土质干燥,因此在出入口处设置车辆清洗装置，过往车辆必须经过清洗，方可出场；
3）进行土方施工运输时，必须事先向政府有关部门申报,严格按照指定地点卸车，严禁乱跑乱倒;
4）挖掘机装车不得过满，且在车辆出口搭设架子，由专人拍土，清扫车辆，覆盖苫布；
5）车辆出口50m内设专人清扫马路、洒水,防止扬尘污染。派专人沿途巡视，发现遗洒，立即组织人员清扫；
6）车辆行进途中要慢行，防止甩土，车辆出场由专人检查后清槽。
⑷、防止扰民与民扰措施
①、进场后首先作好当地派出所关系，对当地的情况进行调查，了解当地人员的基本情况;
②、施工现场对噪声的机械设备，实行封闭式管理,施工期间出入车辆外，大门一律封闭；
③、施工期间我单位组成以项目经理任组长的慰问协调小组，定期走访，认真听取居民反映的问题以及提出的建议，并在施工中及时整改，解决存在的问题.

三、土方工程施工方案
1.编制依据
1.1施工图纸
图纸名称
图纸内容
工程号
归档日期
设计单位
北京××工程
施工图纸
基础开挖图
602
×年×日
北京××建筑设计院

1.2主要规范、规程
序号
规范、规程名称
发布日期
施行日期
规范
规程编号
1
地基与基础工程工质量验收规范
200。4。1
2002.7。1
GB5 2—2002
2
建筑工程施工质量验收统一标准

2002。1。1
GB50300—2001
3
建筑机械使用安全技术规程

2001。11。1
JGJ33—2001
1.3施工组织设计：
施组名称
编制日期
编制人
北京××工程工组织设计
×年×月
×××、×××、×××
北京××工程降水护坡方案
×年×月
×××、×××
2．工程概况
序号
项目
内容
1
工程名称
北京××工程
2
工程地址
北京市××区××路
3
建设单位
北京××房地产开发
4
设计单位
北京××建筑设计院
5
监理单位
北京××工程建设监理公司
6
监督单位
北京市质量监理公司
7
施工单位
北京××建设工程××工程项目经理部
8
施工范围
土建、给排水、采暖，通风、消防及报警、动力照明、有线电视， 、计算机网络布线（其中有线电视、 工程,只做预埋、箱盒、穿管线)工程,包括京造定字（1999）004号文规定的工作，其中与室外相连的管线做至外墙轴线外2。5m
9
基本情况
工期
承包方式
质量目标
707天
中标价加增减概算
结构长城杯，竣工鲁班奖
10
工
程
概
况
建筑规模
占地面积
19475m2
建筑面积
83482m2
层数
地上16层，地下3层

建筑檐高
60m
标高
±0.000
±0。000
53.00
52.4
基底
-13。7
建筑功能
地上建筑面积56934m2，其中写字楼38750m2，商业用房20856m2，图书馆6000m2;地下建筑面积为26448m2
结构类型
框架-剪力墙
基础形式
筏板基础
根据现场场地及施工安排，基坑四周均采用放坡，坡度为1：0.2，边坡采用土钉墙锚喷支护.土方开挖采用机模大开挖，人工配合清除基底预留土层。机械挖土方量170136m3，人工挖土方量1925m3。
3.施工部署
根据隆水观测情况,满足开挖条件后，开始按由西向东的行走方向开挖。采用三台WY160型反铲挖土机,20辆翻斗运土车,一台汽车吊（人工清理基底土层时吊运基坑内土体）,具体步骤如上：
4、操作工艺
4。1土方开挖工程
先放好坡顶线、坡底线，经复测及验收合格后开妈开挖。
4.1。2机械挖土分三大步进行，第一步挖3。5m，第二步挖4。5m,第三部挖4。8m。预留20cm土层人工清理。（详见基坑开挖剖面图）
4。1。3第一步先挖去面层渣土层至自地坪下2m，自西向东进行,开挖时边坡预留20cm人工清理。再挖基坑中心基土至-3.5m，四周预留8m，做土钉墙锚杆施工的作业面，随挖土随修整喧坡,并进行边坡土钉墙施工（详见降水护坡方案）.待第一步土钉墙混凝土达到充许强度(通常在土钉墙混凝土喷射完成后12h），挖除第一部四周预留的作业面土层，随挖土随修整喧坡，并进行边坡土钉墙混凝土喷 射完居后12h）,挖除第一部四周预留的作业面土层，随挖土随修整喧坡，并进行坡土钉墙施工。
4.1。4第一步挖土结束，待土钉墙混凝土达到允许强度后开始第二步开挖.挖土机回到第一步开挖起始点按第一步进行走方向进行第二步开挖至—8m,施工人同同时做好边坡修整及土钉墙施工.
4。1.5第二步开挖结束，待土钉墙混凝土达到到允许强度后开始第三步开挖。第三步开挖至-12。8m，随挖土随进行边坡修整及土钉墙施工。
在开挖至距离坑底50cm以内时,测量人员抄出50cm水平线，在槽帮上钉水平标高小木楔，在基坑内抄若干个基准点，拉通线找平。
马道宽度4m，坡度为15°,马道收口时采用两台挖土机倒出大部分马道土体，剩余部分采用人工清理，吊车吊出，支搭脚手架进行土钉墙施工。
4。1.8机模挖至最后一步时，测量人员即放出基底坡线及基槽钎控探点位，开始进行基槽钎探施工。
4。1.9钎探完后进行基槽验收，合格后开始由人工挖除20cm预留土体，用尺量好50cm标准尺杆,随时校核基底标高。并在清理好的基底上放好槽边线。人工清运土体倒退进行，若手推车不得不在挖好的基底土上行走时，必须垫好木反或厚铁皮，不得扰动基底土。
4。1。10基槽平整完后，随时覆盖帆布 ，防止基底土水分蒸发损失，导致土体积膨胀，并及时进行垫层等下道工序的施工。
施工中对标准桩，观测点、管网加以保护，发现古董文物及时
申请有关部门处理。
为防止地下水及雨水浸泡槽底，沿基坑边30公分外预留50公分宽临时排水沟,且在转角处设临时积水坑,每一坑内配备一台抽水泵，随时抽出坑内积水。
5.质理标准
项次
项目
允许偏差值（mm)
检验方未能
1
标高
+0、-50
水准仪检查
2
长度、宽度
-0
由设计中心向两边拉尺量
3
边坡陡度
不允许
坡度尺检查
6。主要管理措施
6.1 安全管理及防护技术措施
因本工程为高层建筑,施工面积7。8万平米,按照我公司职业安全卫生程序文件及职业安全卫生管理手册严格对现场安全防护进行控制.现场成立安全管理领导小组，工地设专职安全员,由主管生产的副经理全面负责安全生产及各种安全教育活动，由工程部组织有关部门对现场进行经常性检查，发现隐患及时组织人员整改。保证无重大事故。
场内按各阶段施工情况在进出口和危险区拄宣传画、色标、标牌及标语,各种防护部位防护到位。各种标牌应挂齐，并挂在醒目的位置处，符合OHSMSl8001标准。
6.1.1 基坑的防护
6。1.1。1 上方开挖要探明地下管网,防止发生意外事故。
6。1。1。2 在距基坑边0.6m周围用中48钢管没置两道护身栏杆,立杆间距4m，高出自然地平1.8m，埋深0。8m.在距基坑边0.5m砌120砖墙30cm高,中有240X240砖柱间距6m。基坑上口边1m范围内不许堆土、堆料和停放机具。在锚喷支护上口5m范围内不许重车停留。各施工人员严禁翻跃护身栏杆。基坑施工期间设警示牌,夜门加设红色灯标志。
6.1。2 基坑外施工人员不得向基坑内乱扔杂物，向基坑下传递工具时要接稳后再松手.
6.1。3 坑下人员休息要远离基坑
