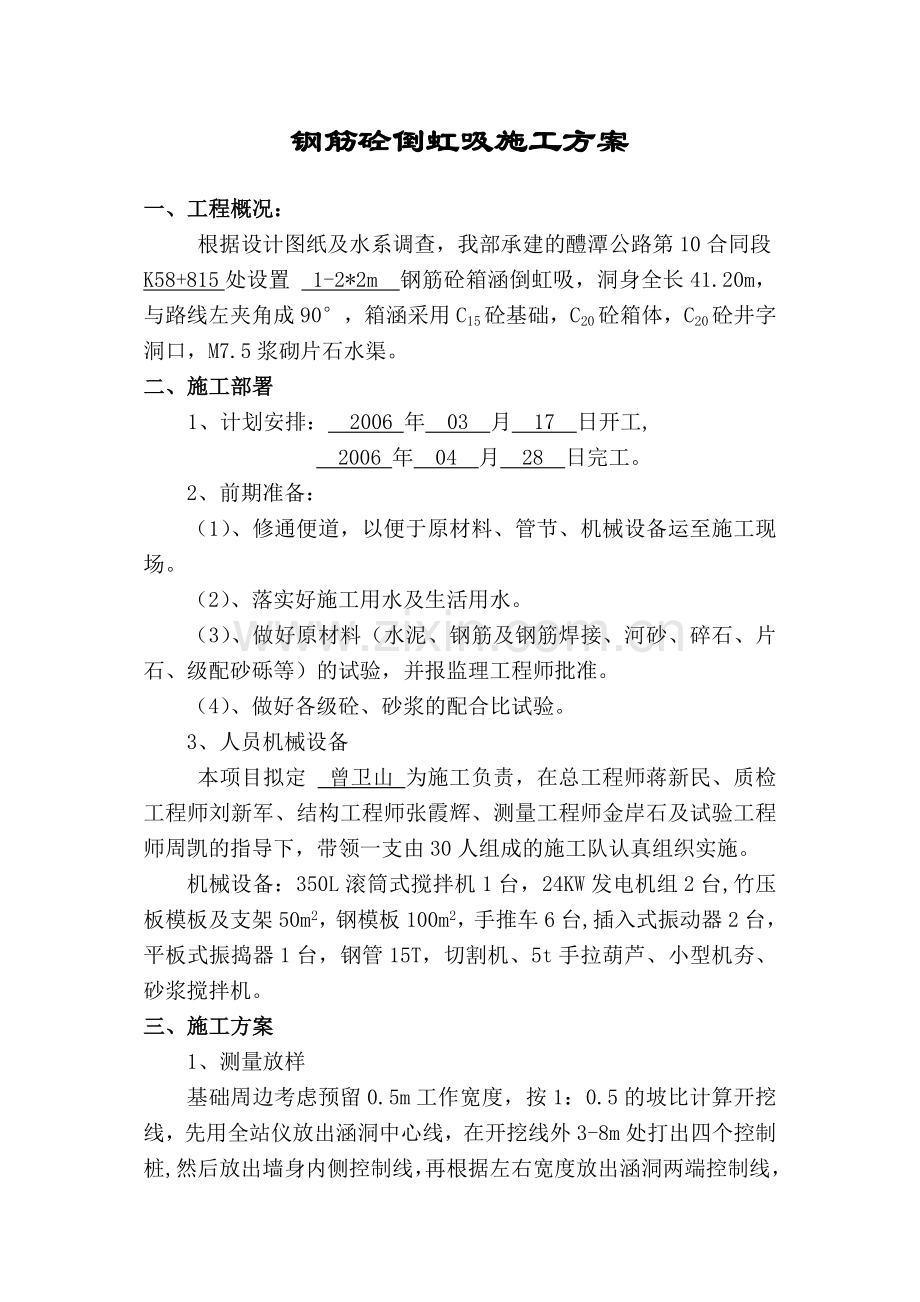

钢筋砼倒虹吸施工方案

一、工程概况：
根据设计图纸及水系调查，我部承建的醴潭公路第10合同段K58+815处设置 1-2*2m 钢筋砼箱涵倒虹吸，洞身全长41.20m，与路线左夹角成90°，箱涵采用C15砼基础，C20砼箱体，C20砼井字洞口，M7.5浆砌片石水渠。
二、施工部署
1、计划安排： 2006 年 03 月 17 日开工,
2006 年 04 月 28 日完工。
2、前期准备：
（1）、修通便道，以便于原材料、管节、机械设备运至施工现场。
（2）、落实好施工用水及生活用水。
（3）、做好原材料（水泥、钢筋及钢筋焊接、河砂、碎石、片石、级配砂砾等）的试验，并报监理工程师批准。
（4）、做好各级砼、砂浆的配合比试验。
3、人员机械设备
本项目拟定 曾卫山 为施工负责，在总工程师蒋新民、质检工程师刘新军、结构工程师张霞辉、测量工程师金岸石及试验工程师周凯的指导下，带领一支由30人组成的施工队认真组织实施。
机械设备：350L滚筒式搅拌机1台，24KW发电机组2台,竹压板模板及支架50m2，钢模板100m2，手推车6台,插入式振动器2台，平板式振捣器1台，钢管15T，切割机、5t手拉葫芦、小型机夯、砂浆搅拌机。
三、施工方案
1、测量放样
基础周边考虑预留0.5m工作宽度，按1：0.5的坡比计算开挖线，先用全站仪放出涵洞中心线，在开挖线外3-8m处打出四个控制桩,然后放出墙身内侧控制线，再根据左右宽度放出涵洞两端控制线，分别打出四个控制桩，所有控制桩场必须用砼固定。
2、挖基
先用挖掘机配合自卸汽车挖出涵洞基坑毛坯，再组织人工进行整修，基坑开挖前应做好其周围的排水，以防止地面水流入基坑。在用挖机开挖基坑的同时，应注意跟踪测量，要防止超挖基坑，当挖至离基底设计标高时，应停止用挖机开挖，并立刻组织人工迅速挖至设计标高,并进行触探试验，确定基底承载力，报监理检查认可，验收完基坑后，再进行下一道工序。
3、基础施工
按设计尺寸及准确放样安装好模板，然后按图布置钢筋网，严格按设计配合比拌制15＃砼，基础一次性现浇.注意砼振捣密实，与涵身联结处表面拉毛并设石笋。
4、箱体施工
1）、箱体第一次浇筑砼
本次砼浇筑底板至箱涵两侧墙体倒角上面部分。监理工程师验收好基础后，即可按设计尺寸及准确放样安装好模板，布置钢筋网,经监理工程师认可后方可进行砼浇筑。砼必须严格按配合比设计配料，一次性尽快完成，振捣密实。
2）、模板、支架的制作与安装
在监理工程师验收好基础后，即可开始模板、支架安装。砼外露面的模板采用厚度不小于4mm且表面光滑的钢模和胶合板(7夹板),靠填土部位模板采用竹压模板,为减少模板的拼缝，对于大面积的砼，其每块模板面积必须不小于2。0m2，模板内应无污物、砂浆及其他杂物，并且在模板的内侧均匀涂上脱模剂，以保证拆模的顺利和砼色泽一致，为保证墙身的顺直和横向尺寸准确，模板横向用对位螺杆加固。对拉螺杆采用Ф10圆钢加工，以间距为1。0m呈梅花型均匀布置。现对于重复使用的模板应始终保持其所要求的形状、强度、刚度、不透水性和表面平整光滑,任何翘曲的或隆起的模板在重复使用之前必须校正好。为了使砼在浇筑过程中细料或水泥浆不致流失,模板中所有的连接缝均应采用合适的设计形式，且砼外露面的模板接缝应做成一种有规则的形式,水平和垂直接缝线条一直竖直连贯整个结构物，所有的施工应与这些水平和垂直线条相重合。
3）、箱体第二次砼浇筑
本次砼浇筑至墙体一半高（1.5m）部分。按设计尺寸及准确放样安装好模板后，然后把焊接好的钢筋网放入模板内(注意钢筋网与底板钢筋要焊接好），经监理工程师认可后方可进行砼浇筑。所用砼严格按配合比设计配合比配料用350L滚筒式拌和机拌制砼，用手推车运到模板内，每浇筑≤30cm深，反复用插入式振动器振捣密实，直到无气泡冒出，一次性尽快完成，注意砼振捣密实，与上部分连结处表面拉毛。待墙身达到一定强度方可拆模，拆模后必须将模板内的金属锚固件拆卸，且不损伤砼,孔采用C30小石子砼紧密填实,孔表面应坚固、光滑、平整、颜色均匀。
4）、箱体第三次砼浇筑
本次砼浇筑箱体余下的部分。按设计准确安装好模板、支架后，把焊接好的墙身钢筋网放入模板内，再按图布置箱体顶面板钢筋网，同一平面内焊接接头不得超过50％。经监理工程师认可后进行砼浇筑。砼一次性尽快完成，注意振捣密实。
5、、洞口及水渠砌筑
竖井采用C20砼，在浇筑完箱涵基础后即要装模浇筑左右竖井底板砼，待箱体全部完成后再浇筑余下的砼。水渠采用7.5#砂浆砌片石,10#水泥砂浆抹面,石料强度不得小于30#,要求砌体牢固,外表美观。
6、防水层
在填土前,砼盖板，外表面上应涂刷沥青胶结材料，以形成防水层。
7、台背填土
台背填土必须在洞底铺砌及盖板浇筑强度达到70％以后方可进 行， 未经监理工程师许可，不可回填.填筑前,应用油漆在砼墙身上刻画好填层厚度，按规范施工。填土时应在两个台背同时对称分层填筑，填料及填土宽度和压实标准达到规定的标准要求。
8、模板、支架的拆卸
拆卸前必须向监理工程师报告，并应取得同意。拆模时必须小必谨慎,防止棱角部分的损坏。承重模板和支架,必须在砼强度达到70％以上方可卸架。
四、施工工艺流程图
详见附表1
五、质量保证措施
为保证本倒虹吸工程施工质量达到全优样板工程标准，以点带面，为展开全线涵洞工程的大开工,采取如下办法和措施：
（1）、严格按监理程序操作。每道工序完成后必须经监理工程师检验合格方可开始下道工序的施工。
（2）、施工负责人必须坚守工地,质检工程师每天至少检查两次.
(3）、搞好砼及圬工砌体的养生，经常洒水润湿。气温低于0℃时应在砼表面覆盖，适时热水养护。
六、基本要求及实测项目：
1、基本要求:
1)砌块的质量和规格应符合设计要求,砌筑砂浆所用材料应符合规范要求。
2）井基应符合设计要求。
3）应分层错缝砌筑,砌缝砂浆应饱满。抹面时应压光，不得有空鼓现象。
4)接头填缝应平整密实、不漏水。
5）井内不得遗留建筑垃圾、杂物等.
6)按设计规定做灌水试验，试验结果应满足要求。
2、实测项目
倒虹吸竖井砌筑实测项目
项次
检查项目
规定值或允许偏差
检查方法和频率
权值
1△
砂浆强度（MPa）
在合格标准内
按附录F检查
3
2△
井底高程(mm）
±15
水准仪:测4点
2
3
井口高程(mm)
±20
1
4
圆井直径或方井边长(mm)
±20
尺量:2～3个断面
1
5△
井壁、井底厚(mm）
+20,-5
尺量:井壁4~8点,井底3点
1
3、外观鉴定
井壁平整、圆滑，抹面无麻面、裂缝。不符合要求时减1~3分。
七、施工安全保证措施
项目经理部成立安全生产委员会，由项目经理、副经理任正、副主任，设专职安全员。安全生产委员会负责制定安全保证措施，建立安全生责任制，加强对员工的安全思想教育，提高员工的安全意识，做好员工的劳动保护工作，做好施工过程中施工机械的安全管理工作，组织各施工队负责人进行检查、评比，对不符合要求的施工队限期整改或停工整顿,经验收合格方可继续施工。我部安全保证体系框图附后，具体到该分项工程，应重点注意以下几点：
1、施工时应注意电的施工安全
2、墙身盖板施工时要搭设牢固的支架，确保高处作业的安全。
3、做好工地机械设备的保养及防盗等工作，施工前进行设备安全检查
八、施工环境保护措施
环境保护是我国的一项基本国策，也是我部在公路建设过程中,应做好环境保护工作，减轻因公路建设导致的环境污染，保护自然，维护生态平衡，保障人们的健康,减少工农矛盾,确保施工顺利进行。我司在施工过程中将严格遵守《环境保护法》及国家和地方所有有关环境保护的法律、法规，严格执行《公路建设项目环境保护设计规定》,采取措施防止施工过程中的燃料、油料、化学物、污水、废料、垃圾和土方等物质对河流、池塘、和水库的污染，防止灰尘、噪音、汽油等物质对大气层的污染,并采取规范化的施工，把施工对环境、附近财产和居民生活的减少到最低限度.具体到该分项工程，应重点注意以下几点：
1、做好路基的临时排水工作，包括临时涵洞的安设，临时排水沟的开挖，尽量保证原有水系的畅通,防止基坑进水
2、挖基土方必须堆放于指定场地。
