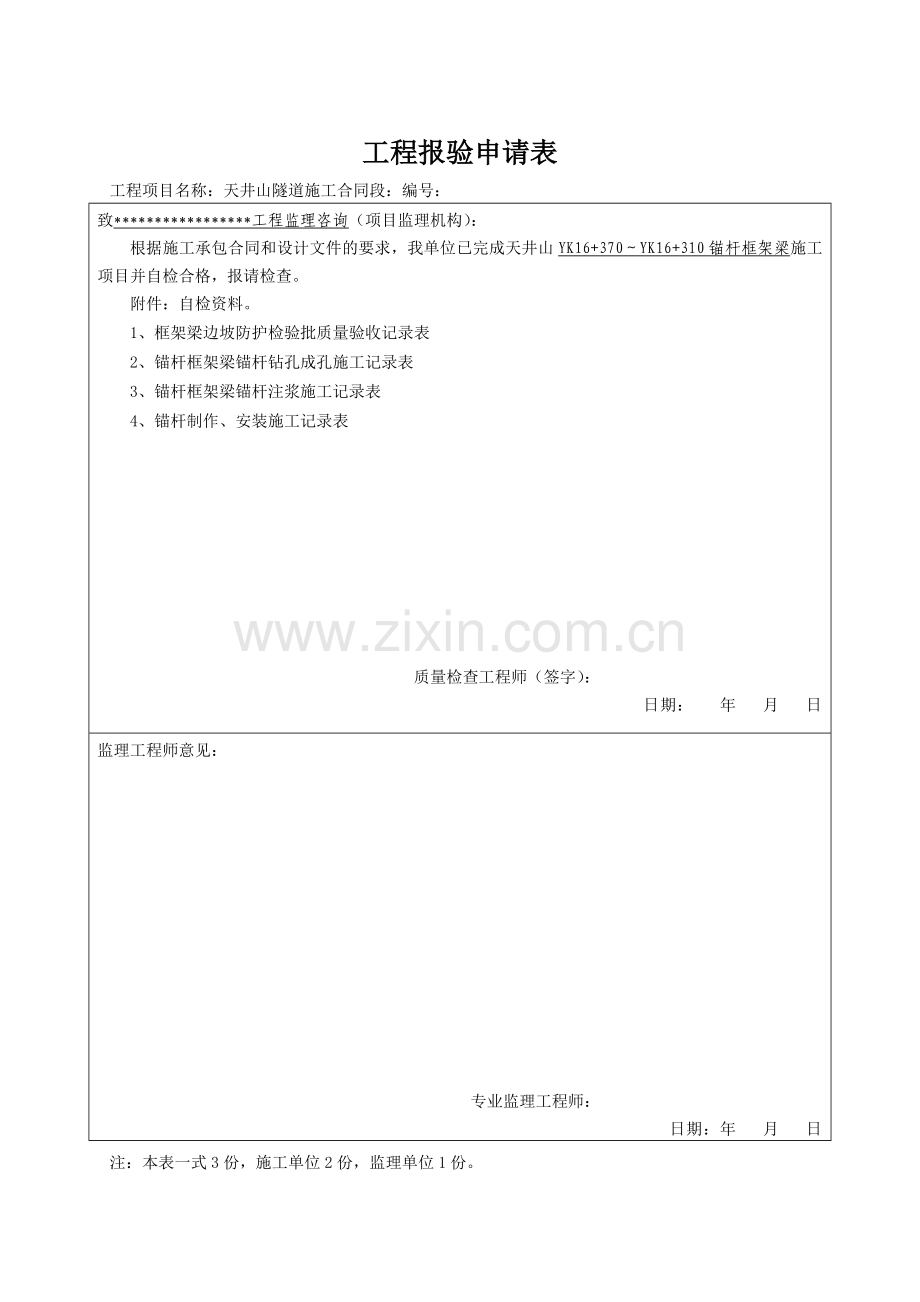

工程报验申请表
工程项目名称：天井山隧道施工合同段：编号：
致*****************工程监理咨询（项目监理机构）：
根据施工承包合同和设计文件的要求，我单位已完成天井山YK16+370～YK16+310锚杆框架梁施工项目并自检合格，报请检查。
附件：自检资料。
1、 框架梁边坡防护检验批质量验收记录表
2、 锚杆框架梁锚杆钻孔成孔施工记录表
3、 锚杆框架梁锚杆注浆施工记录表
4、 锚杆制作、安装施工记录表

质量检查工程师（签字）：
日期： 年 月 日
监理工程师意见：

专业监理工程师：
日期：年 月 日
注：本表一式3份，施工单位2份，监理单位1份。
框架梁边坡防护检验批质量验收记录表
04010302
单位工程名称
天井山隧道
分部工程名称
边坡防护
分项工程名称
锚杆框架梁
验收部位
YK16+370～YK16+310
施 工 单 位
.............工程
项目负责人
***
施工质量验收标准名称及编号
《高速铁路路基工程施工质量验收标准》(TB10751-2021)
施工质量验收标准的规定
施工单位检查评定记录
监理单位
主
控
项
目
1
原材料的品种、规格、质量
设计要求
见附表(1)
/
2
钢筋规格、数量、连接方式
设计要求
试验编号：
合格
3
混凝土强度等级
设计要求
混凝土强度报告1份：

4
浇筑质量
设计要求
浇筑的砼边坡防护与边坡密贴，外观顺直整齐
符合要求
5
沉降缝、伸缩缝的设置
第10.3.9条
不同施工时段之间接头已预留伸缩缝，符合设计要求
符合要求
一

般

项

目
1

允

许

偏

差
平面位置
±50 mm

2
基底高程
±50 mm

3
坡顶高程
0，-20 mm

4
框架梁节点间距
±50 mm

5
框架梁宽度
及边槽高度
不小于设计值
35cm/5

6
框架梁厚度
及嵌置深度
不小于设计值
40cm/30

7
护肩、镶边50
及基础厚度100、宽度

不小于设计值

8
坡率
±0.5%设计值

9
表面平整度
10 mm

施工作业人员
质量责任登记

施工单位检
查评定结果
专职质量检查员： 年 月 日
检查评定合格 分项工程技术负责人： 年 月 日
分项工程负责人： 年 月 日
监理单位
验收结论
监理工程师： 年 月 日

锚杆制作、安装检验批质量验收记录表
04010302
单位工程名称
天井山隧道
分部工程名称
边坡防护
分项工程名称
锚杆框架梁
验收部位
YK16+370～YK16+310
施 工 单 位
.............工程
项目负责人
***
施工质量验收标准名称及编号
《高速铁路路基工程施工质量验收标准》(TB10751-2021)
施工质量验收标准的规定
施工单位检查评定记录
监理单位
主
控
项
目
1
锚杆、砂浆原材料的品种、规格、质量
设计要求
报告编号：
合格
2
钢筋骨架形式及连接方式
设计要求
钢筋骨架形式采用绑扎,符合规范及设计要求。
符合要求
3
钢筋接头分布
设计要求
绑扎接头在构件的受力区不大于25%,在受压区不大于50%.符合规范及设计要求
符合要求
4
接头质量
设计要求
/
/
一

般

项

目
1

允

许

偏

差
钢筋骨架长度
±100 mm

合格

2
主筋间距
±5 mm

3
钢筋骨架直径
+20 mm

4
箍筋间距
±20 mm

5
钢筋骨架垂直度
2%

施工作业人员
质量责任登记

施工单位检
查评定结果
专职质量检查员： 年 月 日
检查评定合格 分项工程技术负责人： 年 月 日
分项工程负责人： 年 月 日
监理单位
验收结论
监理工程师： 年 月 日

锚杆制作、安装施工记录表
施工部位
天井山隧道
分项工程名称
锚杆框架梁
验收部位
YK16+370～YK16+310
施 工 单 位
.............工程
项目负责人
***
检查项目
1
锚杆原材料的品种、规格、质量
报告编号：
2
锚杆制作

3
锚杆安装

4
锚孔位置（mm）
允许偏差±50

5
锚孔直径（mm）
允许偏差
+10
-5

6
锚孔倾角
允许偏差±3%

7
锚孔深度（mm）
允许偏差±50

8
锚杆长度（mm）
允许偏差±50

记录人： 审核人： 施工负责人： 监理工程师：

锚杆框架梁锚杆钻孔成孔施工记录表
工程名称
锚杆框架梁
施工单位
.............工程
工程地点
YK16+370～YK16+310
检查日期

序号
孔位编号
开始时间
结束时间
清孔时间
孔深(m)
孔径(m)
角度(°)
备注
1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

记录员： 工班长： 主管工程师： 监理工程师：

锚杆框架梁锚杆注浆施工记录表
工程名称
锚杆框架梁
施工单位
.............工程
工程地点
YK16+370～YK16+310
检查日期

水泥原材料的品种、规格、质量

水泥浆配比
1：0.50
注浆压力
0.6
序号
孔位编号
开始时间
结束时间
注浆量
备注

记录员： 工班长： 主管工程师： 监理工程师：
