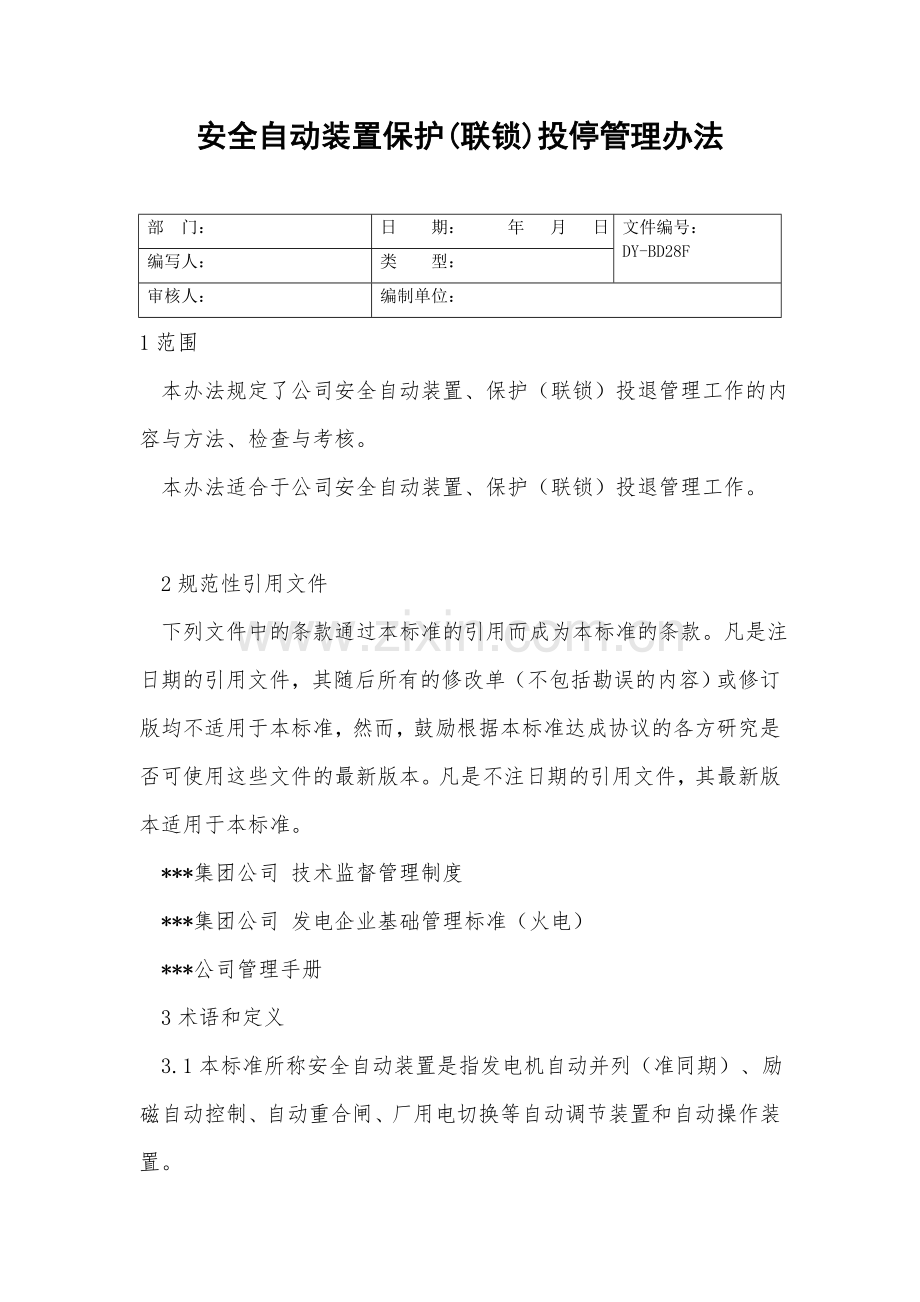

安全自动装置保护(联锁)投停管理办法
部 门：
日 期： 年 月 日
文件编号：
DY-BD28F
编写人：
类 型：
审核人：
编制单位：

1范围
本办法规定了公司安全自动装置、保护（联锁）投退管理工作的内容与方法、检查与考核。
本办法适合于公司安全自动装置、保护（联锁）投退管理工作。

2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
***集团公司 技术监督管理制度
***集团公司 发电企业基础管理标准（火电）
***公司管理手册
3术语和定义
3.1本标准所称安全自动装置是指发电机自动并列（准同期）、励磁自动控制、自动重合闸、厂用电切换等自动调节装置和自动操作装置。
3.2本标准所称保护包括热工保护和继电保护两大类。热工保护包括汽机主保护、锅炉主保护，汽机辅机和锅炉辅机保护，主机间的联锁和辅机间的联锁保护和阀门挡板的联锁保护。继电保护包括发电机、变压器、线路系统以及其他电气设备上的主保护、后备保护和辅助保护。
3.3相关概念
3.3.1热工保护概念
3.3.1.1主保护：指能够在机组运行参数和运行状态出现异常并达到危险情况时，发出信号令主机跳闸，使主机或系统进入安全状态的装置。
3.3.1.2辅机保护：指能够在辅助设备及其附属设备运行参数和运行状态出现异常并达到危险情况时，发出信号令辅机跳闸或作某些切换动作，使辅机或系统进入安全状态的装置。
3.3.2联锁：联锁是联动与闭锁二功能的合称。所谓联动，是指某个设备动作时能按规定内容联动相关设备。所谓闭锁，是指当某个或某些必要的条件不具备时，通过控制回路不允许相关设备动作。系统具备了联动和闭锁两种功能一般称为联锁功能，但有时也将仅有其中一种功能称为联锁功能。
3.3.3继电保护概念
3.3.3.1主保护：是满足电力系统稳定和设备安全要求，以最快速度有选择地切除被保护元件和线路短路故障的保护装置。被保护元件发生一种故障时，有一套或多套继电保护装置能正确反应，若在同一时间阶段内，某一套装置以灵敏度最高或保护范围最大或全范围速动，并有选择性的切除这一故障，该保护装置即称此元件或此故障的主保护。
3.3.3.2后备保护：是独立于主保护以外，其时限稍大于主保护的保护装置，其作用是当主保护拒动、停运或断路器失灵时切除故障。可分为远后备和近后备两种方式。
3.3.3.3远后备保护。当主保护或断路器失灵时，由上一级设备或线路的保护装置以稍长一点时间切除故障实现后备作用。
3.3.3.4 辅助保护：是为补充主保护和后备保护的性能和当主保护、后备保护退出运行而增设的简单保护。
4职责
4.1 设备系统保护和安全自动装置应随一次设备可靠地投入运行。
4.2 运行中的安全自动装置或主保护（220kv和主变）需要退出时，须经检修维护人员申请并写明原因、可靠性措施，由生产副总经理或总工程师批准，当值值长签字后方可执行。

强力皮带安全保护装置使用管理办法
部 门：
日 期： 年 月 日
文件编号：
DY-90EF2
编写人：
类 型：
审核人：
编制单位：

皮带运输系统近期安装了皮带在线监测、视频监控、断带保护、皮带制动装置四项安全保护装置，为加强这四项安全保护装置的安全使用和管理，特制订如下安全使用管理办法：
一、管理职责
（一）机电运输部职责
负责四项保护装置的建档、监督检查等技术和业务管理，并督促选运队做好使用管理工作。
（二）安全管理部职责
读四项安全保护装置的安全使用负有监管责任
（三）选运队职责
总体负责四项安全保护装置的使用管理，全面负责各强力皮带保护装置的使用维护管理及岗位工培训，要求建立技术档案及设备包机责任制。
二、安全使用制度
（一）保护装置安全使用原则
1．四项安全保护装置投入使用前，必须对相关使用及维护人员进行技术培训和考试，使其熟悉掌握检查维护内容、标准、动作试验方法及工作原理，并将技术培训材料存档。
2.皮带启动时，必须坚持使用安全保护装置，严禁擅自停用或拆除。
3.皮带运行过程，皮带工要时刻注意观察各项保护装置动作情况，发现异常及时联系停机，情况危急时可直接进行紧急停机。
（二）在线监测系统安全使用规定
1.选运队必须制定专人负责强力皮带的在线监测工作。队干部、各强力皮带机头司机及专职人员（强力皮带接头检查员）上岗前必须通过厂家技术人员进行培训，必须熟悉ZSX127型钢丝绳芯胶带在线监测系统的性能、设备构造，要做到会操作、会保养、会分析报表、会排出一般故障。
2.禁止安装与该系统无关软件到本计算机，防止病毒侵入影响系统的正常运行。
3.在线监测系统生成的电子版监测报告，任何人不得随意删除，电子版监测报应长期保存。
4.选运队队干部、机电运输部业务主管至少每周使用一次钢丝绳芯胶带在线监测系统对各强力皮带进行监测并详细查看监测报告，随时掌握强力皮带运转情况。
5.皮带专职检查人员每天对强力皮带进行一次全面监测并将监测结果与基础数据以及现场实测情况进行对比、分析，查看每个接头、断头的变化信息，若发现断绳和接头有变化时，要详细记录，并将检查结果如实汇报机电运输部和队值班人员。
6．监测报告由技术副队长妥善管理、存档，每周对监测结果进行不少于1次的对比、分析，月底将监测结果上报机电运输部。
7.皮带岗位司机、维护人员、集控监测人员要尽职尽责，坚守工作岗位，要严格按照规定对在线监测设备、保护装置完好可靠，保证皮带安全运转。
（二）断带保护装置安全使用规定
1.包机人员必须每天进行一次检查，对各强力皮带断带保护装置进行一次保养维护。
2.皮带机头集控司机每班开机前，对配重、托辊等进行检查，确保断带保护处于完好状态时，方准开机，并填写好记录。
3.所有进入皮带的原煤粒度不得大于300×300mm，煤仓扣必须装设350×350mm的篦子，确保大块煤（岩）、锚杆或其它大形物件不落在皮带上造成皮带撕裂。
4.大块煤或岩石通过机尾堵煤限位器被阻挡时，会发出语音报警信号，皮带工应及时联系机头监控司机利用视频监控进行查看，发现阻挡物体无法通过断带保护时，应立即联系停机，待阻挡物体清理干净后方准开机，防止大块卡在断带保护装置处撕裂皮带或防止断带保护装置挂卡而造成事故。
（三）制动装置安全使用规定
1.制动装置在运行过程中出现异常振动，冲击噪音或其它异常情况时，应立即停机，由专业人员进行处理，以免故障扩大。
2.必须保证液压油清洁，加油前要清理液压站，加油必须采用精过滤机加油，制动装置的液压系统对油的清洁度非常敏感，所以要经常更换滤芯。
3.液压系统加油应满足油箱的油位标注高度，油箱应水平放置。
4.液压油一般采用46号耐磨液压油，冬季应采用与气候相适应的低温液压油。
5.盘式制动器装置检修时，必须确保皮带处于可靠的停电、闭锁、挂牌状态，并安排专人看护，防止误启动。
6.制动装置外露旋转部位必须安装可靠的安全防护装置。
7.液压部分调整完毕后，应将专用调节工具取下，妥善保管，以免非操作人员误调。
8.皮带机开机时，必须确保盘闸处于打开状态方准开机。
（四）视频监控系统安全使用规定
1.集控司机利用视频监控系统对监控的皮带进行全方面监控，确保皮带正常运转。
2.监控人员利用视频监控系统对皮带巷的人员动态进行监控，皮带运转时，严禁非相关人员进入皮带巷。
3.值班队干部在值班期间必须利用视频监控系统对各监控点进行实时监控，发现异常必须立即协调处理。
4.视频监控系统运行时必须保证录像功能处于开启状态，并将录像资料妥善保存，不得随意删除。

继电保护与自动装置技术监督实施细则
部 门：
日 期： 年 月 日
文件编号：
DY-CB787
编写人：
类 型：
审核人：
编制单位：

第一章 总 则
第一条为加强中国大唐集团新能源股份（以下简称新能源公司）继电保护技术监督工作，保证机组和系统的安全稳定经济运行，参照大唐集团、变电所所属上级电网公司继电保护技术监督条例，并结合本公司的具体情况，制定本细则。
第二条继电保护技术监督应贯穿电力生产和建设的全过程，对工程设计、初设审查、设备选型、制造、安装、调试、运行、检修全过程管理实施继电保护技术监督，在实施技术监督全过程管理中，要贯彻“安全第一、预防为主”的方针，按照依法监督、分级管理、行业归口的原则。
第三条技术监督工作以质量为中心，以标准为依据，以检验、测试为手段，建立质量、标准、检验三位一体的技术监督体系，以严格的标准、准确的计量和优良的产品制造、安装质量和高水平的运行维护来保证继电保护装置的可靠运行。
第四条依靠科技进步，采用和推广成熟的、行之有效的新技术、新方法，不断提高继电保护技术监督的专业水平。
第五条明确设备监督范围、监督周期、落实责任制。将继电保护技术监督工作落到实处。
第六条本制度适用于新能源公司、技术监控服务单位、风电公司。
第二章 组织机构及职责
第七条新能源公司风电继电保护及自动装置技术监督工作实行三级管理：第一级为新能源公司；第二级为技术监控服务单位；第三级为风电公司。
第八条新能源公司成立以副总经理或总工程师为组长的技术监控领导小组，下设技术监控管理办公室。其职责如下：
1、贯彻国家、行业、集团有关继电保护及自动装置技术监督的法规、条例、规定，监督、检查其执行情况；
2、组织制定、修订新能源公司继电保护及自动装置技术监督有关规定和技术措施，组织技术攻关，推动新技术的应用；
3、监督、检查技术监控服务单位、风电公司继电保护及自动装置技术监督工作开展情况，协调各级监督部门的关系；
4、负责制定新能源公司继电保护及自动装置技术监督工作规划和年度计划，确定新能源公司继电保护及自动装置技术监督工作重点；
5、组织召开新能源公司继电保护及自动装置技术监督工作会议，布置全年继电保护及自动装置技术监督工作，总结工作、交流经验，组织继电保护及自动装置技术监督人员进行技术培训；
6、组织因继电保护及自动装置技术监督不力而发生的重大事故调查分析，制定反事故措施，组织解决重大技术问题；
7、开展继电保护及自动装置技术监督抽查、考评工作。
第九条技术监控服务单位在副总经理（技术总负责人）的领导下，开展继电保护及自动装置技术监督工作，其主要职责：
1、贯彻执行国家、行业、集团公司、新能源公司有关继电保护及自动装置技术监督的方针、政策、法规、标准、规程、制度等；
2、掌握新能源公司所属风电企业主要风电设备有关继电保护及自动装置技术监督的技术状况，建立健全主要设备的继电保护及自动装置技术监督档案，发现问题及时提出建议和措施；
3、定期通报所服务公司的继电保护及自动装置技术监督工作情况。提交年度工作报告以及下一阶段工作计划和要求；
4、参加风电公司的继电保护及自动装置技术监督相关的事故分析、处理工作，对有关继电保护及自动装置技术监督的技术问题提出反事故措施及处理意见并监督落实情况；
5、经常检查、了解和指导各风电企业的继电保护及自动装置技术监督工作情况，抽查各单位上报的报表、报告、总结中数据的真实性，发现数据不实或有异常不报者，及时通报；
6、每年组织召开一次新能源公司所属风电企业继电保护及自动装置技术监督工作会议, 提出年度继电保护及自动装置技术监督工作总结和下年度工作计划与要求；组织开展有关继电保护及自动装置技术监督的技术交流与培训、新技术、新工艺开发与推广应用，提高继电保护及自动装置技术监督工作水平，技术交流培训工作每年不得少于一次；
7、参与继电保护及自动装置的技术改造工作，分析继电保护及自动装置的使用情况，解决存在的关键性技术问题；
8、参与风电公司继电保护及自动装置技术监督有关的主要设备的设计审查、设备选型、出厂验收、重大改进、试验鉴定等工作；参加有关继电保护及自动装置技术监督的重大技术措施与技术改造方案的审查。
第十条风电公司成立以副总经理领导下的技术监督管理网络，在生产部门设继电保护及自动装置技术监督专责人，做好本企业的继电保护及自动装置技术监督工作。各级职责为：
一、风电公司分管领导的职责：
1、贯彻执行国家、行业、集团、新能源公司有关继电保护及自动装置技术监督的法规、条例、规定，监督、检查其执行情况；
2、每年一季度组织修订本公司继电保护及自动装置的有关规程制度、标准、细则，监督、检查所属风场继电保护及自动装置周期定检计划的执行情况；
3、建立健全技术监督管理网络，每年召开本公司继电保护及自动装置技术监督工作会议，总结工作、交流经验，确定本公司继电保护及自动装置技术监督工作重点；
4、参加事故调查分析和处理。组织落实继电保护及自动装置相关的安全措施、反事故措施和上级有关规程、规定。了解本公司继电保护及自动装置相关设备的运行、事故和缺陷情况，制定相应的反事故措施，做到发现问题及时分析处理，重大问题如实上报；
5、组织对新安装设备、重大技改工程项目的设计审查、主要设备的验收以及安装、调试、试生产过程中的技术监督和质量验收工作；
6、开展继电保护及自动装置技术监督督查、考评工作。
二、风电公司技术监督专责人职责：
1、认真贯彻执行国家、集团公司、新能源公司有关继电保护及自动装置技术监督的各项规章、制度、标准和要求，检查、协调、落实继电保护及自动装置监督工作，组织制定本单位有关继电保护及自动装置技术监督的规章制度和技术措施；
2、组织对所管辖的运行设备进行继电保护及自动装置技术监督，对生产中的重大问题要及时如实的上报，并按要求编制、报送各种继电保护及自动装置技术监督报表及计划总结，确保报表准确，上报及时。协助风场、项目部建立健全所辖范围内的继电保护及自动装置技术监督台帐和设备技术档案，健全继电保护及自动装置技术监督检测手段，并达到规定的技术要求；
3、加强技术监督培训工作，提高技术监督人员素质和工作能力。参加上级监督部门、技术监控服务单位举办的继电保护及自动装置技术监督会议及培训班；
4、组织对所管辖风场运行数据、检修维护数据和外委试验数据进行统计、分析，依照继电保护及自动装置监督要求按时将统计数据、报表上报至技术监控服务单位，并建立本单位继电保护及自动装置监督管理档案；
5、组织有关人员参加本公司与继电保护及自动装置技术监督有关的事故调查分析、总结经验教训，拟定反事故措施，并督促实施，使被监督的运行设备保持健康状态；
6、参加基建、扩建、改建工程的设计审查、设备的选型以及工程竣工交接验收、生产准备等工作，依据有关规程、规定，对上述工作提出监督意见；
7、开展技术创新和推广应用新技术、新工艺。
三、各风场、项目部技术监督专责人职责：
负责本风场、项目部的具体继电保护及自动装置技术监督工作，实施生产管理部门下发的技术监督计划。
1、风场专责人应结合设备检修试验，制定技术监督工作计划，上报风电公司技术监督专责人，督促计划落实。及时、准确的统计继电保护及自动装置技术监督数据并分析、总结，按时上报至所在风电公司继电保护及自动装置技术专责人；
