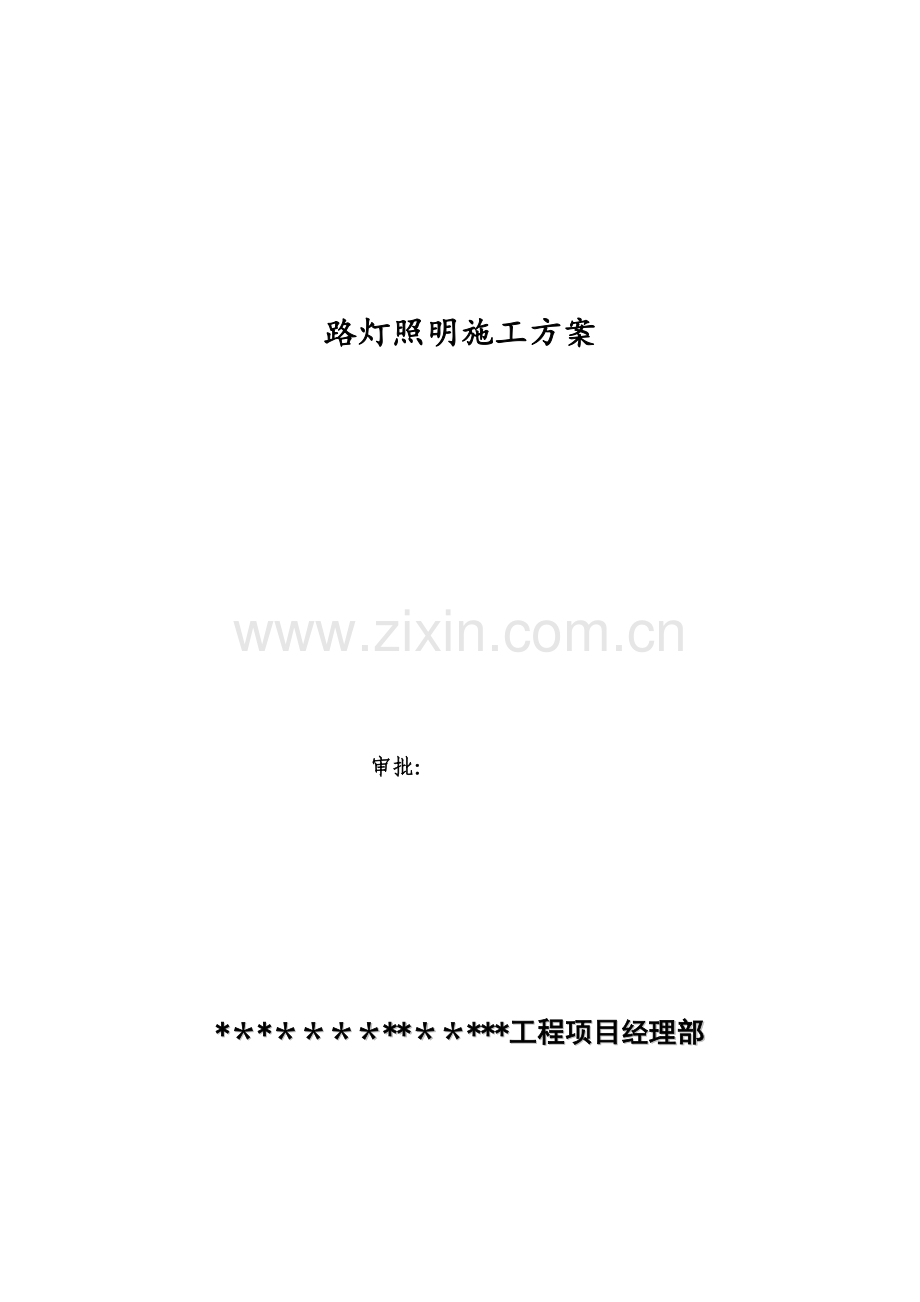

路灯照明施工方案

审批：

*＊*＊＊＊＊**＊＊***工程项目经理部

目 录
一、编制依据和编制说明1
1、编制依据1
2、编制说明1
二、工程概况1
三、施工主要人员组织和配备1
四、施工材料机具准备2
五、主要工序及施工方案2
5.1测量、定灯位2
5.2挖沟2
5.3埋管2
5。4浇注路灯基础3
5.4。1钢筋、预埋件的安装3
5。4.2模板安装3
5.4。3混凝土浇筑3
5。4.4基础回填3
5。5.敷设电缆4
5.6.路灯安装4
5.6。1基础清理4
检查灯具4
5.6。3调整预埋件4
5。6.4灯具的接地保护。5
六、确保工程质量的技术措施5
6。1质量保证体系图5
6.2质量目标5
6。3质量保证体系6
6.4冬季施工质量保证措施7
七、确保工程安全生产的技术组织措施7
7.1安全管理目标7
7.2建立安全保证体系7
7.3安全生产管理制度7
7.4施工用电管理8
八、保证工期及文明施工管理措施8
8.1计划工期8
8.2 工期保证措施8
8。3文明施工管理措施8

路灯照明施工方案

一、编制依据和编制说明
1、编制依据
1.1*＊**＊*＊＊*＊工程施工合同；
1.2中国城市建设研究院设计的本工程电气施工图;
1.3本工程现场施工条件勘察;
1.4涉及本工程施工及管理的主要规范包括但不限于以下内容：
（1)《民用建筑电气设计规范》 JCJ/T16-2021
（2）《建筑照明设计标准》 GB50034—2004
(3)《供配电系统设计规范》 GB50052-95
（4)《低压配电设计规范》 GB50054—95
（5）有关路灯施工质量验收规范。
2、编制说明
本技术方案，在详细阅读及充分理解施工平面图纸，深入现场考察的基础上，目标工期、施工质量控制、项目管理机构及劳动力组织、施工机械设备和周转材料配备、主要分部分项工程的施工方法及技术措施、质量安全、文明施工保证措施等方面进行施工组织设计和部署。
二、工程概况
本工程为＊＊＊***＊*＊*的主干道，共分为横三路、纵二路.横三路道路全长9115.272米，纵二路道路全长8178。874米。道路横断面设计：本段道路规划红线为50米，市政红线110米，采用四块板断面形式,中央设10。0米绿化带，两侧各12.0米机动车道，各2米绿化带，各4.0米非机动车道，各2米人行便道。该工程为城市干线性主干路，采用双侧对称布灯的照明方式；路灯布置于道路两侧机非分隔带上，双臂路灯间距35米。横三路需路灯506组，纵二路392组。电源由路灯变压器引入，配电采用TN-S系统.
三、施工主要人员组织和配备

施工人员组织如下表:
现场经理：
李铭
质量负责人:
上官林明
现场施工负责人：
韩健飞
试验负责人：
王利军
测量人员:
滑江坤，雷雨
拌合站站长:
张洪
施工工人：
15名

四、施工材料机具准备
1、工程施工前组织工程技术人员及有关人员熟悉设计图纸，迅速落实工程材料的供应，根据施工进度安排，分次分批量提出线缆、辅材、灯具、设备等材料进场计划及基础固件的外协加工等，保证不误现场施工使用。
2、按工程进度要求,组织安排好施工中需用的机械设备，工具和检测仪器仪表及时进场，如小型台钻、开孔器、手电钻、冲击钻、切割机、压线钳、兆欧表、接地摇表、测光仪、起吊机械、工程施工车辆等.
五、主要工序及施工方案
施工中采用以下流程:
测量、定灯位→挖沟→埋管→浇注路灯基础→敷设电缆,安装路灯控制柜→绝缘测试→路灯安装→实验、调试→自检→竣工验收
5.1测量、定灯位
开工前，我项目部将交接测量控制点，施工方将测的桩位、点线、标高加以确定并保护好，并尽快进行施工放样测量。按照施工图及现场情况，以设计灯位间距为基准确定路灯安装位置。路灯高程与路缘石顶面平齐。
5。2挖沟
开挖前，测量先放出开挖中线，并用白灰洒出中心线。
开挖时应有测量配合指导,切勿超挖、欠挖。开挖后经自检合格，报监理工程师验收后进入下道工序施工。
根据现场实际地质条件，按照施工图纸开挖路灯基础及电缆管预埋沟。开挖土方时采用人工配合挖机施工，沟槽开挖至最后20cm时采用人工开挖。并进行基底的整平处理。路灯基础采用人工夯实。
5.3埋管
按照施工图纸预埋相应的电缆管,下管前进行外观检查，如发现裂缝、弯瘪等缺陷，应进行更换后方可下管。
5。4浇注路灯基础
按照图纸尺寸要求进行模板支设，模板采用木模，支设完毕进行钢筋安装及预埋件、穿线管的埋设，模板、钢筋及预埋件安装完毕经自检合格，报监理工程师验收后进入下道工序施工。
5。4.1钢筋、预埋件的安装
（1）根据规范要求安装钢筋：骨架尺寸、间距、垂直度、保护层设置、预埋件位置及加固等严格执行验收规范标准。地脚螺栓外露螺丝，涂机油后用防水胶布包裹，防止混凝土污损螺丝。
（2）敷接地线（接地极)根据设计要求的数量，材料规格进行加工。接地极应采用2.25米的钢钎，并于基础笼做可靠焊接
（3）接地极连接完毕后，应及时请质检部门进行隐检，接地极材质、位置、焊接质量，接地体(线)的截面规格等均应符合设计及施工验收规范要求，经检验合格后，方可进行进行下道工序。
（4）穿电缆预埋管采用镀锌钢管，根据设计要求的规格,长度，形状定做，在混凝土浇注前，固定在钢筋骨架上。两端口用塑料布或胶带封好，避免浇注过程中混凝土进入钢管内部，穿电缆线时划伤电缆。
5。4.2模板安装
模板采用木模或组合钢模,几何尺寸不得小于设计值,加固须满足刚度、稳定性要求，确保浇注混凝土时模板不跑模、胀模。
5。4.3混凝土浇筑
砼浇注时应对称、分层进行，每层厚度控制在 25—30cm，采用插入式振捣器施工,震捣时边振捣边检查预埋件及钢筋、模板位置，发现移位随时纠正，浇筑完毕再对预埋件（如固定地脚螺栓）再次进行校核，确保埋设位置符合规范及设计要求。
掌握混凝土的初凝时间,确保混凝土层面衔接质量，实现中间吊模的浇注时不翻浆而且能加高混凝土。在砼强度达到2。5MPa时才可拆模。洒水养生时应用细水均匀浇养，或采用聚酯薄膜保湿、保温养生7d。冬季施工时要加盖30cm保护土，防止混凝土受冻开裂。
5。4。4基础回填
待基础混凝土达到设计强度达75%以上时方可进行。确保不碰坏基础成品，力求对称、分层回填，采用手夯夯实。
5。5。敷设电缆,安装室外路灯控制柜
（1）本照明设施工程中路灯电缆采用YJV—2x25+1x16mm2型号、灯头线采用3x0.75mm2300/500用于户外抗高温、抗uv的硅橡胶电缆型号,施工中按设计和实际路线计算电缆长度(包括在管内的余量），根据实际长度定制电缆。管内不得有接头，按回路编号在电缆首尾编号挂牌。
（2)电缆放线架应旋转稳妥，钢轴的强度和长度应与电缆盘的重量和宽度相配合。电缆敷设时,电缆应从盘上端引出，杜绝电缆在支架或地面磨擦拖拉，必要时增加人员拖拉电缆。
（3）电缆敷设前应对电缆外观进行检查，并进行绝缘电阻的测试.
(4)同一电源的不同回路无抗干扰要求的线路可穿设于同一管线内；不同电源的回路严禁穿设于同一金属管内。
(5）电缆允许最小弯曲半径15D,电缆排列要平行、整齐、少交叉，支持点间距应按分类电缆规范执行，每回路电缆首、末端和分支处应设标记牌，电缆敷设完毕应立即进行绝缘测试，并如实做好记录,测试合格后才可进行下道工序。
（6)直埋电缆要采用铺砂盖砖的施工工艺，具体为电缆上下各铺设10cm的砂土或软土，然后用砖或电缆盖板将电缆盖好，覆盖宽度应超过电缆两侧5cm。
（7）室外路灯控制柜采用槽钢上落地安装，柜体采用防雨固定式，柜体安装应固定可靠，保证平直,标高要统一，进出线口位置应准确，便于接线。
注：绝缘测试遥测电缆绝缘：
1）选用500V摇表，对电缆进行遥测，绝缘电阻应在10MΩ以上.
2）电缆遥测完毕后，应将芯线分别对地放电。
5.6.路灯安装
5。6。1基础清理
清理基础预埋件丝扣胶带、混凝土表面处理平整，安装灯杆法兰.
5.6.2检查灯具
所有灯具应在安装前做好通电试验，合格后方能就位安装，灯具全部安装完毕后，对全部灯具应再次进行通电试验，调整投射角后进行最终固定。
5.6。3调整预埋件
清理基础预埋件丝扣胶带、使用吊车、特制的锁扣（防滑、牢固、能自松卸方便拆缷）、绳,控制吊点（杆高的1/3处），超过4级风不得安装.采用干硬性砂浆或薄钢板找平，用垂球法找正，立正后立即安装地脚螺丝。

5.6。4灯具的接地保护。
本工程采用TN—S接地系统，采用人工接地体,变压器工作接地接地电阻R≤1欧，路灯杆体外壳，电缆保护套管，控制箱及所有金属支架,外壳均应有良好接地，并且重复接地.
六、确保工程质量的技术措施
6。1质量保证体系图

6。2质量目标
质量原则,上道工序不合格决不允许进入下道工序，实行质量一票否决权。
质量方针：满足业主要求为宗旨，实现质量承诺为准则,领先行业标准为目标。
质量目标：合格。
6.3质量保证体系
为了保证全员参与质量管理，全过程实施质量监控,保证质量目标的实现，根据质量保证标准，结合本工程的实际情况,特制定以下质量保证体系及运行方式，拟在生产服务中执行。
（1）项目严格执行“四交底”制度：交质量标准、交操作要求、交技术措施、交自检互检要求，交底必须交到班组，标准明确，各就其位，交底各方要在交底书面资料上签字。召开工程现场例会和质量情况江汇报会，及时通报。
（2)实行目标管理，进行目标分解，按单位工程、分部工程、分项工程把责任落实到相应的部门和人员。现场另安排专职质监员跟班作业,分别对各专业安装工程进行跟踪监控,并严格按照公司质量体系文件规定，使项目各部门到各施工班组，层层落实质量职责，明确质量责任。
(3）做好各工种的交叉配合施工,保护产品、服从大局,能杜绝敲打、钻、凿，保持工程形象的完整性.
(4)坚持“质量第一”来处理质量与进度的矛盾,坚决禁止无质量保证之下的无效进度。
(5）施工中重点考核工序明确如下：
1）与其他工种项目承包商的工程接口交接检验；
2)接地保护装置；
3）设备材料进场测试检查；
4)电缆及电气接头制作;
5）支架固定螺栓；
6）完工测试及设备试运行。
（6)四不准与坚持
1）施工准备未做好，不准施工；
2）质量技术未交底，不准施工；
3)图纸、规范不明确,不准施工；
4）质安措施未落实，不准施工；
5）坚持谁施工谁负质量责任；
6)坚持材料、设备到达班组仍需控制的检查复核；
7）坚持“三检两评"及交接签认；
8）坚持班组之间质量评比制度
6.4冬季施工质量保证措施
1）灯座混凝土浇筑完成后要将基座四周回填完毕，并在混凝土上部覆盖塑料薄膜和30cm的保护土，防止混凝土受冻开裂。
2)加强现场施工管理，施工人员要配备手套，口罩等必要的防寒物品.
七、确保工程安全生产的技术组织措施
7.1安全管理目标
创“安全生产文明工地”；杜绝重伤、死亡事故，轻伤事故率低于1‰。
7.2建立安全保证体系
“安全第一，预防为主”，制定保证安全生产的各项规章制度,规范安全生产内容，施工现场设置明显安全标志和标语牌,严格执行《建筑施工安全检查标准》（JGJ59-99）,在确保安全生产的前提下组织施工生产。
7.3安全生产管理制度
（1）建立现场安全管理机构，进行全面动态安全管理。安全机构由项目经理、专职安全员、各工种工长组成.每天进行一次现场安全巡视检查，发现有违章作业和不安全隐患及时指正，并下发安全隐患通知单，要求指派专人及时整改。
（2）由各安全员每天对职工进行班前安全生产交底全体人员必须接受三级安全教育方可上岗工作。、上岗检查每个人的劳动防护情况,周围环境是否安全,机械安全装置是否完好有效等,并做好记录。
（3)每周组织全员进行一次安全生产总结，指出上周的安全隐患，违章作业情况,下达本周的工作内容、部位等,在生产过程中要特别注意安全，使全体职工心中有底，时刻不忘安全。
（4)建立健全各项安全管理的规章制度,并认真贯彻“安全第一，预防为主”的方针，把各部位安全生产责任落实到个人,明确安全指标及奖惩办法，并随时进行督促检查。
（5）建立健全安全资料管理，使安全工作有章可循，有准确的文字和数字档案依据可查

7.4施工用电管理
施工用电安全措施
（1）配电箱开关分开设置，必须坚持一机一闸用电，并采用两级漏电保护装置；配电箱、开关箱必须安装牢固，电具齐全完好，注意防潮.
(2）现场照明：照明电线绝缘良好，导线不得随地拖拉或绑在围挡角钢上。
（3）配电箱、开关箱：使用标准配电箱，配电箱内开关电器必须完整无损，接线正确，电箱内设置漏电保护器，选用合理的额定漏电动作电流进行分级匹配.配电箱设总熔丝、分开关,动力和照明分开设置。金属外壳电箱作接地或接零保护。
（4）接地接零：接地采用角钢，接地电阻符合规定，电杆、中断杆及总箱，分配电箱必须有重复接地。
(5）用电管理:安装、维修拆除临时用电工程，必须由电工完成，电工必须持证上岗，实行定期检查制度，并做好检查记录.
(6）总配电箱、分电箱、现场照明、线路敷设等必须符合国家标准的规定.
(7)各类施工机械、电动机具必须要有良好的接地保护装置，皮线无破损,操作应按规定进行.
八、保证工期及文明施工管理措施
8。1计划工期
计划工期详见附表
8。2 工期保证措施
8。2。1、开工前组织有关人员熟悉施工图纸的有关技术资料,技术要求，细化工程量，编制详细的分部分项施工计划，并定时核对、调整，及时合理调度劳力，材料、机具等确保施工计划的实施.
8。2、各级管理人员应做到各个环节的现场检查把关，针对现场管理中的特点和存在的不足做到“上下惯通、横向协调”,避免窝工、返工，保证工程质量一次交验合格.
8.3文明施工管理措施
8。3。1安全员兼任现场文明施工管理责任,各环节都要协作配合,落实岗位责任制。
8。3.2作业点周围要保持整洁，尤其是高空作业更要求干活脚下清，工完料清尽，将边角料堆放在指定的地点.
8。3.3在施工过程中尽量降低噪音;施工道路经常洒水以减少粉尘污染；严禁破坏施工范围以外的花草树木；对于运输易起粉尘的施工材料采取遮盖或适当洒水方法,降低粉尘对空气的污染。
8.3.4施工过程中，任何施工杂物及垃圾应按监理工程师的指示集中堆放或及时清运出现场;
8。3.5注意与各项目工程的施工协调,确保各项目工程的正常进行与安全施工作业。
三、电缆管沟槽的开挖及管道安装
1）测量放线、定点
我公司进场后组织4人对路段的电线、电缆管位进行定位的测量放线,定出各电杆位置、电缆管线的铺设位置的起止点位.
2）管沟及检查井土方的开挖：
当测量放线完毕后，定出电线缆管沟位置，放出开挖标记线,立即组织工人进行开挖。开挖时根据开挖的深度，适当的放大开挖面，开挖时要严格按设计要求开挖，一次性挖到合格的要求。
检查井的开挖，采用人工开挖，据开挖的深度确定开挖边线，一次性挖到设计要求的尺寸。
3）电缆管的预埋：
开挖好管道沟槽后，及时铺设电缆管。管道铺设时,要求做得平滑，顺直；接头自然,无死弯、死角。在管道与手孔井及检查井部分的出口处，按设计要求包扎好接口.
4）管沟的回填
回填土时，以人工取细土分层回填、夯实。每层虚铺土层厚度宜为20—30CM之间,保证人工夯实的质量。确保在后期不致于过多的下沉。在管侧面回填土时,应两侧面同时回填，历实时不得过行挤压管道,不得冲击管道破坏.最后表面要达到和周边的土层一致的标高和密实度。
3、电杆基础的施工方法
1)井室的砌筑施工顺序：
定点放线---人工开挖土石方-—-基坑修整-—垫层及砼基础浇筑--—预埋件的安装-——养护。
2）测量定点：
施工时按设计图的要求用全站仪配合钢尺等测量工具进行放线，定出各基坑位的中心点，以及根据开挖深度计算后的开挖边线，并做好标记，在中心位置打上小木桩做好标记,并编上标记号。
3）人工开挖土石方：
施工时，按已测量放线后的开挖线，以人工方式进行开挖，一次性开挖到设计的深度。在开挖时，边挖边用尺配合水准仪进行标高的测量，并做好记录。在开挖过程中，每个操作人员，到将挖到设计位置时，应细心操作，不得超挖土石方，不得超挖后再回填夯实处理。保证基底、基坑的施工质量。
4)基坑修整
施工时以工工方式进行基坑修整，开挖时要从中间向侧边挖土，不得一次性开挖过大然后在坑边贴土补坑壁。要保证基坑的尺寸成型较好，坑壁平整。
5）基坑开挖好后，及时进行砼垫层及砼基础的浇筑。在施工前，按设计要求必需采用商品砼，因此，我公司在施砼施工前，先与砼供应商,签定好砼的供货合同，确定好供货的时间地点等，保证供应及时到位，保证施工质量。在施工时，砼严格按设计的配合比进行砼的拌制，砼的和易性应符合计计和规范的要求，同时也要符合施工的需要。
浇筑时要及时，浇筑要密实，不得出现中空的砼和孔洞等现像。
6)预埋件的安装
在浇筑砼以前，我公司按设计要求，提前做好预埋件，并经监理等人员现场检验合格，才能用于现场的安装.
安装时，应在侧面边上打上固定的木桩，拉上中心线的控制线，并注明方向及偏角，同时也要标明预埋件的标高，精确到+/—1CM以内。
在安装时，一定安装就位后，要求安装的标高正确,符合设计要求。安装的方向正确，不得安装放向调返的现象；同时要注意四边的平平度，确保上面的安装的电杆配配电设施就位后，偏差在允许的范围内.
安装后的表面应清洁，并用油漆作上基础及桩位的编号。
7）养护:
以人工浇水的方式进行养护，在养护期间，确保不得有任何的碰撞和松动.在砼强度达到设计强度的75％以上时方可进行基坑侧面的土方的回填和夯实。
4、 工井的施工方法
1）施工顺序:
测量放线定位-——-人工土石方槽坑的开挖——--垫层的浇筑-—-—检查井砌筑———井壁的抹灰——-—井盖的制作及安装-———土石方的回填。
2）施工方法及措施
A、垫层的浇筑方法：基坑开挖完毕后，以现状基底夯实整平后并安装上边侧模进行垫层的浇筑.
B、浇筑方法:以人工拌和砼,在每一个坑边进行施工.拌和砼的强度及配合比，要符合设计要求。浇筑时，以人工进行操作，现场以平板振动器进行夯实。振平夯实后的表面应平整,基底标高应符合设计要求，井底的垫层砼强度达到70%的设计强度后，在进行检查井的砌筑.
C、电缆工井
施工准备：清扫冲洗基础或垫层表面,无积水无污泥；替换检查井部位的支撑;砖材浇水湿润；水泥砂浆根据水泥品种进行配合比搅拌.
施工要求：在砌筑的基础面上先铺底浆；砖砌必须做到墙面平直,边角整齐，宽度一致,井体不得走样；砌砖时应夹角对齐上下错缝内外搭接;砖缝中砂浆饱满，不得有通缝,缝宽10mm误差≤±2mm;砖砌时应将挤出的砂浆刮平，并将砖墙表面残余砂浆及时清理干净。
在砌筑时，预留出电缆管穿入井内的预留孔，待安装完管后再进行管口的封阻.
用1：2水泥砂浆抹面：洒水湿润墙体，抹面分两次进行，先刮糙打底后用直尺刮平再用木搓搓平，表面粗有纹路，此粗糙厚度10mm，在粗糙的水泥砂浆初凝后及时粉刷第二道水泥砂浆，并压实抹光.抹面程序应先外墙后内墙，在必要时内墙宜一次抹光完成。
安装钢筋混凝土预制盖板必须清洁上沿边井口边，沿口应平整,顺直;上下面不得搞错；盖板为偶数时两侧对称布置，为奇数时仅允许有一块的偏差；在盖板底部先铺25mm的水泥砂浆,盖住窨井墙体每边必须≥150mm，盖板缝间用1：2水泥砂浆嵌实并形成凸缝以防止渗水，盖板四周用1:2水泥砂浆圬实形成45°三角接缝,缝高5cm。
预留管的处理：检查井上预留管的管径、方向和标高必须符合设计要求。预留管应与墙体接平,在检查井与接管的连接处用1:2水泥砂浆抹成45°三角接缝。
5、电缆的安装施工方法
1)电缆的选购:
我公司在进行电缆施工时首先考虑的时施工电缆和质量，优先、重点保证电缆质量。采购时，我公司严格按设计要求进行电缆线的选择，采用国标优质电缆线，电缆线的规格、材质、型号均符合设计要求.
采购员选取几种品牌的电缆线以后，及时报送监理、建设单位相关人员进行样品的定样，确定样品后，我公司立即采购所有电缆并及时运达施工现场库存、备用。
2）电缆线的安装：
A、安装电缆管:如前章节所述的方式，在施工前进行所有电缆管线的预埋，并处理好埋管的接头，保证接头质量，保证不渗水，无死角,无大的弯折，保证管内通畅,无任何杂物等，确保在后期电缆的穿管中无任何的障碍.
B、电缆线的安装：
先打开每个电缆拉线井的井盖，随后由工人进入井内，装上井内管口的保护绵布。
在预埋管内穿上半硬质拉线引绳，在穿引绳时，一次性穿通；从拉线井入口在到拉线井出口，最长的距离不得大于500米。以更地的保证拉电缆线的质量和施工的容易程度。
电缆敷设时应用电缆架滚动放缆，不得平放电缆盘放缆。不得出现扭曲、挤压造成变形，不得强制弯曲。吊装电缆线在放线车架上，放上去以后，轻用小力转动，确保在穿管时，更容易的拉线。
如果有桥架的电缆沟,则桥架内的电缆应排列整齐，不应相互交叉,电缆转弯处、未端应加以绑扎固定，水平直线电缆每隔一定距离(10米左右)也应加以固定。
拉电缆线时，采用人工进行拉线，在每个电缆拉线井中均设一个或两个工人进行拉线。拉线时，应前后呼应，用力一致，同步进行拉线，更好的加快施工的进度。
拉线时用力要适度、均匀,不得用力过猛，避免拉坏电缆外皮。放线一端由专人看管,与拉线的速度同步进行，不得放线过多,避免在入口一端打结。
拉线完毕后，在每个拉线井及接线接头处,应进行电缆接线接头的预留尺寸。
3）电缆施工时的注意事项
剥切电缆时，不应损伤线芯和保留的绝缘层，高压电缆附加绝缘的包绕、装配、热缩等过程应清洁，不得有杂质进入包绕绝缘层。
压接线端子时应清除芯线和端子的油污和氧化层,压膜应配合适当，压接后毛刺磨平。
电缆头固定牢固，排列整齐，标识清楚，相色一致，不必要的裸露处应缠绕绝缘带。
电缆进入爆炸、火灾、腐蚀场所时，孔洞应封堵严实.
高压电缆、屏蔽电缆的屏蔽层可靠接地。
道路照明等埋地电缆，埋地深度不小于0.7米，有机械损伤危险及与其它管道交叉处应穿钢管保护。
埋地电缆上、下部应铺以不小于100mm厚的沙层,上部盖砖(板）保护。
埋地电缆铺砂和回填土前应请业主检查确认,并填写隐蔽记录，签字确认。
电缆敷设完毕后，应及时清除杂物,整理电缆，盖好盖板或回填土。
电缆在敷设前、敷设后、电缆头制作后、试运转前、联动试运行前均需测量绝缘电阻。若绝缘电阻不符合要求需进行处理。
6、灯具安装施工方法
我公司在施工时,采用先安装就位于电杆上后,再吊装电杆就位进行安装的方法.
据上述的方法，在灯具运达施工现场后，在电杆要吊装的前期，在平地上进行灯具及灯盘的安装，调试，组装、焊接等工作。测试无任何问题后，再安装于电杆上，最后随时电杆一起吊装完成即可。
灯具、灯盘安装完成后，相关的接线、焊接等每一个环节均严格进行测试和管理;保证施工质量，减少后期的故障和维修工作。
第一章 施工方案
一、概况：
本合同段起始桩号为K0+000，终点桩号为K1+558。95，全长1558.95m。
二、施工方案：
2。1测量放线定点方法
测量定点是整个工程的关键一步，测量放线定点工作必须以施工图为依据；放线定点工作关系到该工程的整体效果，所以首先以施工图现场初步确定，然后再反复调整，直至最后确定无误后，方可进行下一道工序施工.
2。2独立灯杆基础工程
1）开挖基坑时应作好排水措施，基坑不得让水浸泡，挖到持力层后，应及时验槽封闭基底。
2）灯杆独立基础设计持力层为老土下300mm，持力层超深时,当垫层厚度小于300mm时，用C10素砼回填至基础底,当大于300mm时，用C15毛石砼回填至基底。
3)在混凝土浇灌前应先进行验槽,基坑尺寸和土质应符合设计规定.坑内浮土、集水、淤泥、杂物应清除干净。对溶蚀裂隙须作揭顶或作素混凝土回填处理。
4）在基坑验槽后应在立即浇灌垫层混凝土，以保护地基，混凝土宜用表面振动器进行振捣，要求表面平整。当垫层达到一定强度后，在其上弹线、支模、铺放基础钢筋网，底部用于混凝土保护层同厚度的水泥砂浆块垫塞，以保证钢筋网位置正确。
5）在基础混凝土浇灌前,应将模板及钢筋上的垃圾、泥土和油污等杂物清除干净；对模板的缝隙和孔洞应予堵严；木模板表面要浇水润湿，但不得积水.
6）基础混凝土应分层连续浇灌完成。对于阶梯形基础,每一个台阶高度内应整分浇捣层，每浇完一台阶应停0。5~1h，以便使混凝土获得初步沉实,然后再浇灌上层,每一台阶浇完,表面应基本抹平。
7）基础混凝土浇灌完，应用草帘等覆盖并浇水加以养护.
2.3钢筋工程
1）一般要求
a.钢筋加工、绑扎必须严格按图纸的规范施工，不得擅自更改.
b.灯杆基础受力钢筋尽量用整长整根钢筋,若需接长时，一根钢筋上只能有一个焊接接头，钢筋接头位置应错开35d并不小时500mm，对于弯起钢筋接头应离开弯起点10d，对焊钢筋轴线偏差要小于2mm。
c. 为保证基础钢筋网位置准确，须在灯杆基础网上下口加卡箍.
d。 根据施工图,灯杆基础受力钢筋接头采用焊接。
2）钢筋气压焊接施工：
a。操作人员须持证上岗。
b.施工前必须先做焊接试件，由试验室出具拉伸和冷弯试验合格证后方可正式施焊.
c。竖向焊接设备采用JJA气压焊接设备。施焊用氧气纯度不得低于99.5％，工作压力不小于6公斤，乙炔纯度不得低于98％,工作压力不小于0.5公斤.雨天停止操作。
e.以50个接头为一批，一个工程不足50个接头也作为一批。现场取3个接头做抗拉试验，3个接头做弯曲试验。
f.外观检查
接头镦粗区外形应均匀，不得有烧伤、塌陷、裂纹.
接头两钢筋轴线偏移不得大于筋径0。15倍和4m。
接头两钢筋轴线弯折角不大于4o。
接头镦粗长度不得小于篇径的1。2倍。
接头镦粗直径应不小于筋任的1.4倍.
接头铁粗区最大直径处应与焊面重合.
外观检查不合格应割掉重焊.
2。4模板工程
1） 模板的选型及配置
a。灯杆基础采用定型组合钢模。
b。专门加工本工程特殊的转角异形角模。
2.5混凝土工程
混凝土的一般要求
1）碎石:粒径1～3cm，而且进场前必须先取样并送试验单位试验室进行含泥量和筛分级配试验及岩石抗压极限强度试验,确认各项质量指标合格后才能进场使用.
砂：五眼砂要求同碎石。
水泥：灯杆基础用水泥标号符合设计要求.
水：饮用自来水.
2）各种强度等级混凝土必须先送合格材料到试验室做配合比设计，现场按配合比报告计量施工.
3)混凝土搅拌时间不得少于2。5分钟。
4)灯杆基础混凝土分层浇注每层厚度0。5m为宜；层间间隔时间不得大于1。5h，严禁采用斜面分层赶浆浇注。振动捧在捣固每浇筑层时一定要插入下层20cm左右，棒位距离不得大于35cm。
5)混凝土施工过程中必须按规范要求做好混凝土试块每次三组九块分三、七、二十八天试压。
6）灯杆基础在浇筑混凝土时不准将钢筋扳弯，混凝土应符合设计及规范要求。
7）灯杆基础混凝土保护层必须满足要求。
8)混凝土不得出现蜂窝、麻面、漏筋甚至狗洞现象，质量要求如下:
轴线位移：基础＜10mm
标 高：基础高±5
截面尺寸：基础+5 —10
表面平整：8mm
2.6电缆敷设、灯杆、灯具安装工程
电缆敷设：
1）电缆敷设前应做耐压、泄漏电流和绝缘电阻试验，合格后方可施工。
2）电缆与各种管网交叉时,做好间隔距离及保护措施，与热力管道交叉须做保温措施。
3）电缆敷设采用外套PE管施工，严格按施工工艺施工，严防电缆绞拧，护层受损；在弯曲处,弯曲半径必须大于电缆外径的20倍，电缆进灯杆要留预留长度。
4)电缆埋深必须符合设计要求，电缆外套PE管，并用砂或混凝土包封。
5）电缆头采用铺身热宿型电缆头，施工中确保清洁、严密、牢固、特别注意制作时的火焰温度.
6)电缆敷设前注意电缆头的密封、防止受潮。
配管及管内穿线：
1)钢管采用对焊连接，管口光滑、护口齐全。
2)钢管连接处,管进箱（盒),必须做好跨接地线防腐；管进箱（盒）必须用锁紧螺母固定，管子露出螺母之螺纹为2-4扣。
3）线在管内敷设时严禁接头，导线连接必须塘锡,包缠防水带。
4）相色区分，相线：红色（或黄色或绿色)，零线：浇蓝色，接地线：黄绿双色。配电设备及照明器具安装：
a)设备安装前必须有合格证及试验证明材料。
b）设备安装必须按设计要求及施工规范要求施工。
c）箱体、配线牢固、整齐、相色清楚；16mm2以上导线采用压接鼻子，16mm2以下导线必须塘埸.
d)灯具采用灯杆上固定安装,防腐完整，灯杆接地保护可靠，成排灯杆安装偏差不应大于5mm，接地采用塘锡加防水绝级胶带。

第二章 施工人员及自检体系
一、施工布置
施工布置：本合同段路基排水工程施工为一个施工作业队：
二、施工人员
1、路基防护工程施工队：
队 长:任建国技术负责人：陈正勇
质检员：彭 波 测量员：田 想
试验员:吴 东安全员：张旭红
2。组织机构人员职责
① 队长：全面管理本队工程施工、对外联系、后勤等工作,负责一切和填料施工相关
工作的处理、安排。
②。技术负责人：协助队长,负责施工过程中的技术、测量、质量、进度等工作的实施。
③质检员：负责施工队填方的质量管理。
④测量员：负责各施工队的控制点复测、加密和施工测量放样以及相关技术工作。
⑤试验员：负责土方质量检查验收、试验资料的编写等工作。
⑥安全员：协助队长及总工负责防盗、防火、防洪及相应的施工安全、监督等工作。
3。自检体系
⑴项目部成立以项目经理为第一责任人的质检体系,从项目部至各施工队伍层层落实，保证工程施工质量，各队设置专职质检员一名，质量检验顺序严格按照程序施工,现场质检员检验合格后，报请项目部质检员检验，项目部质检员检验合格后报请监理工程师检验。

第三章 机械设备一览表
投入以下设备：
设备配置表
施工队
人员
机械及设备
1
20人
挖掘机1台、装载机1台、搅拌机1台、运输车2辆、

第四章 原材料试验及配合比
原材料试验报告及配合比附后。

第五章 质量、安全、环保措施
1.质量保证措施
在护坡道外侧的排水沟,应按设计要求在沟的外侧填筑土埂，防止田水流入，在路基范围内开挖的排水沟，如为切断或降低地下水位作用时，将回填渗水性良好的砂砾料，以起到盲沟的作用。
2.工期保证措施
编制好实施性施工组织设计，制定科学合理施工方案,搞好计划管理，保持均衡生产,施工进度分阶段控制，计划部门根据工程量和总工期要求，结合施工组织设计，编制详细的进度计划。
施工过程中，加强指挥与协调,定期召开工程分析会,依据存在的问题及时调剂力量，调剂设备器材，保证施工顺利进行。
处理好质量与进度的关系，开展全面质量管理,提高工程质量，加快施工进度。
搞好技术交底，对技术性强的工作、工序开工前进行工种培训，在施工组织专业化队伍加快速度,提高质量。
开展目标管理，搞好经济承包：包任务、包投资、包工期、包工程质量；做好环境保护工作，落实奖惩兑现政策,提高全体职工的主动性、创造性。
创造良好的施工环境,在建设单位的指导下，与有关单位建立良好的关系，保证施工的高效率进行；二是与当地政府及沿线群众建立融洽关系，取得支持、解决施工的有关问题.减少干扰确保施工的顺利进行。
3。安全生产保证措施
建立项目经理安全第一责任者，项目相关部门具体操作安全管理机构。安全工作是搞好施工生产的重要因素，是关系到国家、企业和个人根本利益的一件大事,抓生产、抓质量的同时要抓好安全工作。
在路基施工中建立安全领导小组：由队长统一领导
组长：任建国
组员:施工队管理人员
在路基施工中，我们将认真贯彻“安全第一，预防为主"的方针，严格遵守国家有关施工安全的一切规定，把安全工作放在首位，采取严格的防范措施;做到预防为主，消灭一切事故隐患，确保施工生产安全，把本工地建设“安全生产文明施工”的标准化工地。
开展安全标准工地建设，施工现场作到标志醒目，防护设施齐全；在施工现场悬挂有关施工安全标语，设立醒目警示牌，高空作业配带安全帽，安全带，配置安全网。机械施工时，设专人现场调度，确定合理的车辆机械走行线路,并设立明显安全标志。
作好消防治安工作，积极与沿线地方政府和公安部门联系，作好法制宣传教育工作，保护所有设施和设备物资的安全。为确保施工顺利进行，采取以下具体措施；
加强车辆设备的管理，加强对司机的安全教育，严禁违章操作；加强车辆设备的保养维修，严禁带病作业,作到文明驾驶,安全行车。
4.文明施工、环境保护
遵照国家环境保护政策和本标段环境保护的要求，严格组织施工管理，开展文明施工活动，创标准化施工现场。
施工现场安排做到布局合理，材料定位堆置、机具进出场有序，路沟畅通、管线齐全，生活设施清洁文明。
施工期间始终保持工地的良好排水状况,修建一些临时排水设施。

第六章 施工测量报验单
水准测量及测量放样随同施工现场的施工进度同步。

省道304线印江县岩底寨至马井坳段公路改扩建工程
施 工 放 样 报 验 单
监表-01
承包单位：贵州省铜仁地区路桥工程公司 合同号：01
监理单位:贵州省通力达公路工程监理咨询 编号：01
致省道304线印江县岩底寨至马井坳段公路改扩建工程驻监办：
根据合同要求，业已完成k0+000—k1+558.95照明工程施工放样工作。
清单如下，请予查收。

承 包 人：日期： 年 月 日
桩号或位置
工程或部位名称
放样内容
备注
K0+000-k1+558。95
照明工程
平面位置及高程

监理员意见：

监理工程师结论：

监理工程师：日期： 年 月 日
