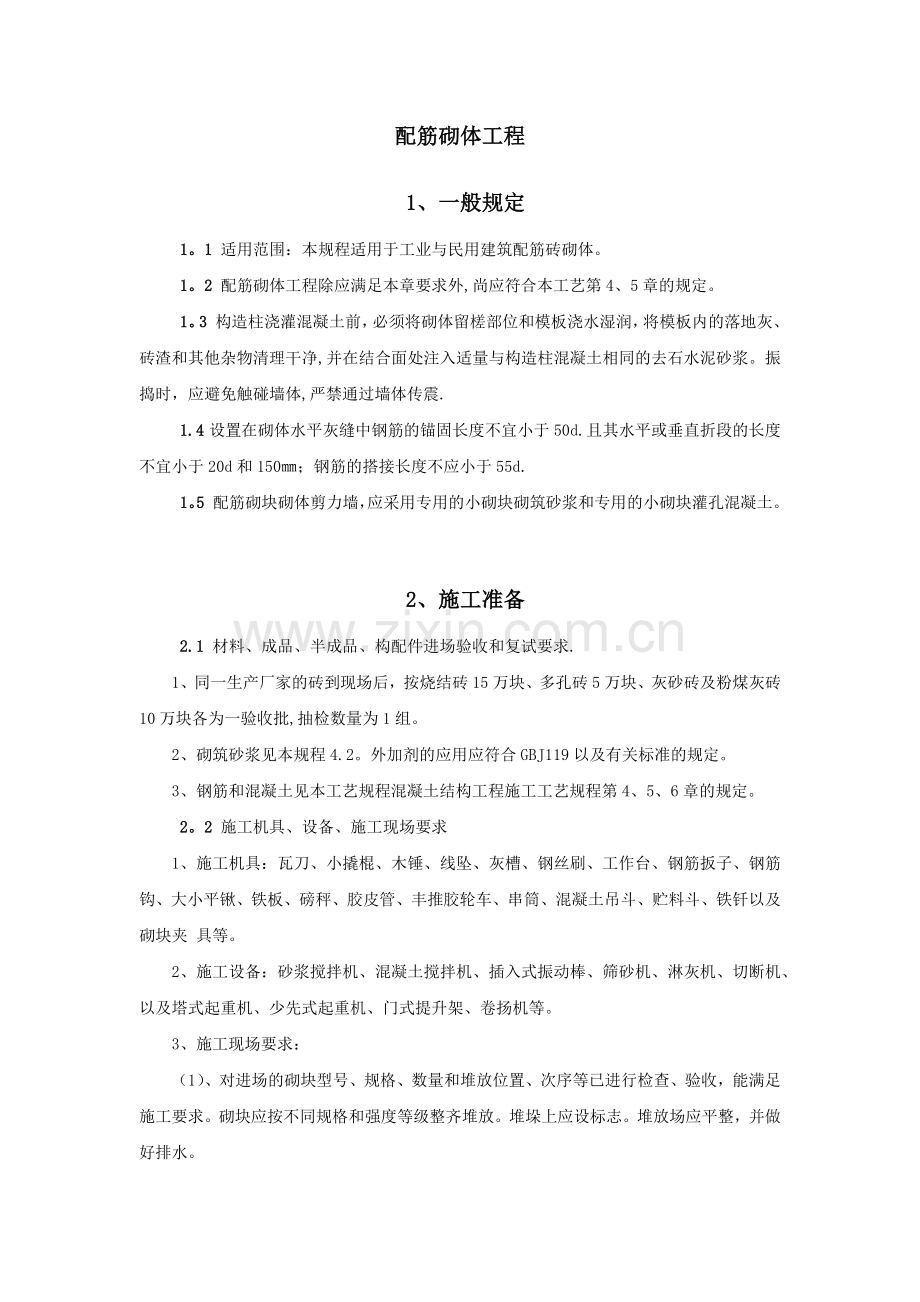

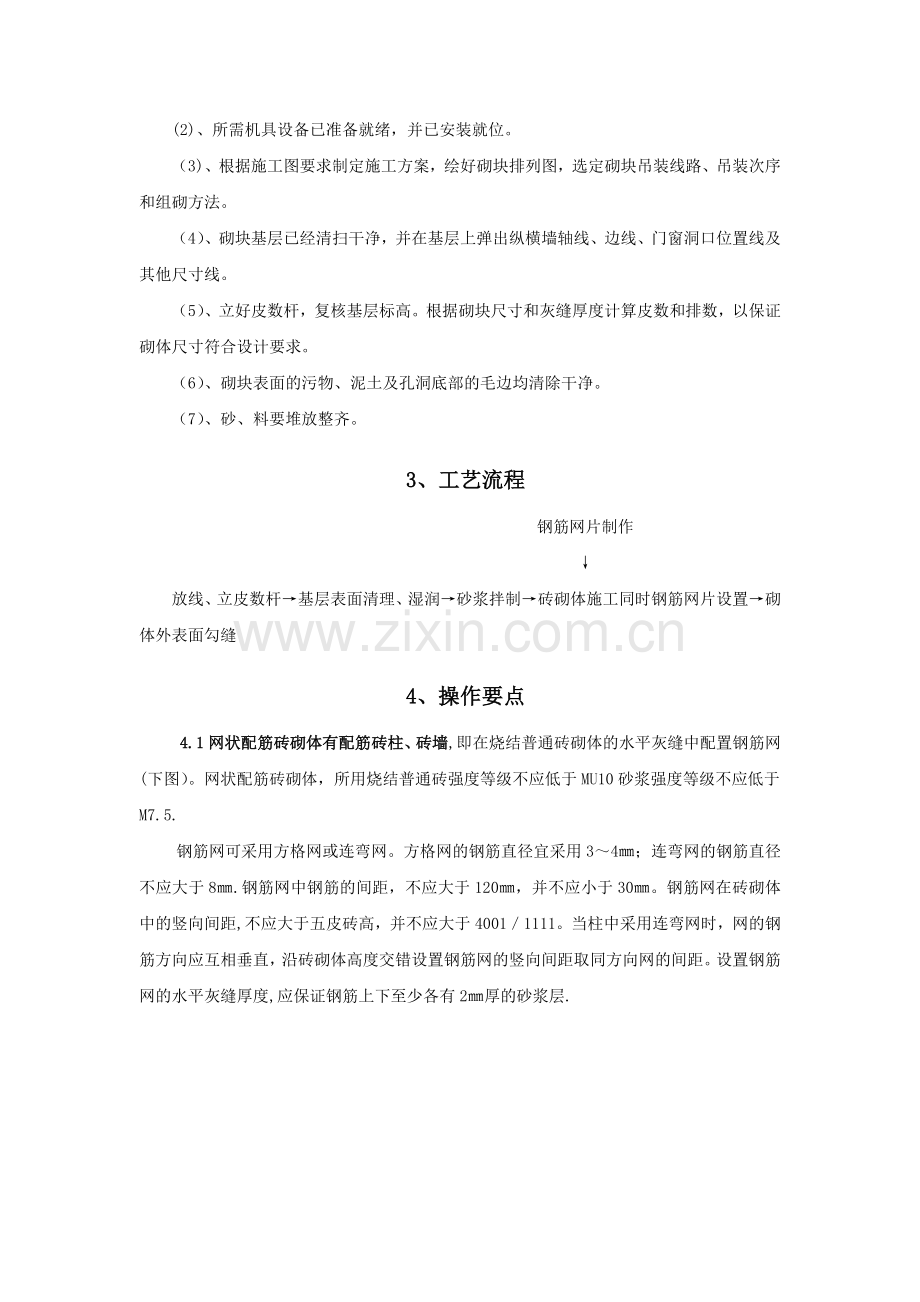

配筋砌体工程施工全套资料(全套标准方案，可以直接使用，可编辑 优秀版资料，欢迎下载）配筋砌体工程 1、一般规定1。1 适用范围：本规程适用于工业与民用建筑配筋砖砌体。1。2 配筋砌体工程除应满足本章要求外,尚应符合本工艺第4、5章的规定。1。3 构造柱浇灌混凝土前，必须将砌体留槎部位和模板浇水湿润，将模板内的落地灰、砖渣和其他杂物清理干净,并在结合面处注入适量与构造柱混凝土相同的去石水泥砂浆。振捣时，应避免触碰墙体,严禁通过墙体传震.1.4 设置在砌体水平灰缝中钢筋的锚固长度不宜小于50d.且其水平或垂直折段的长度不宜小于20d和150；钢筋的搭接长度不应小于55d.1。5 配筋砌块砌体剪力墙应采用专用的小砌块砌筑砂浆和专用的小砌块灌孔混凝土。 2、施工准备2.1 材料、成品、半成品、构配件进场验收和复试要求.1、同一生产厂家的砖到现场后，按烧结砖15万块、多孔砖5万块、灰砂砖及粉煤灰砖10万块各为一验收批,抽检数量为1组。2、砌筑砂浆见本规程4.2。外加剂的应用应符合GBJ119以及有关标准的规定。3、钢筋和混凝土见本工艺规程混凝土结构工程施工工艺规程第4、5、6章的规定。2。2 施工机具、设备、施工现场要求1、施工机具：瓦刀、小撬棍、木锤、线坠、灰槽、钢丝刷、工作台、钢筋扳子、钢筋钩、大小平锹、铁板、磅秤、胶皮管、丰推胶轮车、串筒、混凝土吊斗、贮料斗、铁钎以及砌块夹 具等。2施工设备：砂浆搅拌机、混凝土搅拌机、插入式振动棒、筛砂机、淋灰机、切断机、以及塔式起重机、少先式起重机、门式提升架、卷扬机等。3、施工现场要求：（1）、对进场的砌块型号、规格、数量和堆放位置、次序等已进行检查、验收，能满足施工要求。砌块应按不同规格和强度等级整齐堆放。堆垛上应设标志。堆放场应平整，并做好排水。(2)、所需机具设备已准备就绪，并已安装就位。（3)、根据施工图要求制定施工方案，绘好砌块排列图，选定砌块吊装线路、吊装次序和组砌方法。（4）、砌块基层已经清扫干净，并在基层上弹出纵横墙轴线、边线、门窗洞口位置线及其他尺寸线。（5）、立好皮数杆，复核基层标高。根据砌块尺寸和灰缝厚度计算皮数和排数，以保证砌体尺寸符合设计要求。（6）、砌块表面的污物、泥土及孔洞底部的毛边均清除干净。（7）、砂、料要堆放整齐。 3、工艺流程 钢筋网片制作 放线、立皮数杆基层表面清理、湿润砂浆拌制砖砌体施工同时钢筋网片设置砌体外表面勾缝 4、操作要点4.1 网状配筋砖砌体有配筋砖柱、砖墙,即在烧结普通砖砌体的水平灰缝中配置钢筋网(下图）。网状配筋砖砌体，所用烧结普通砖强度等级不应低于MU10砂浆强度等级不应低于M7.5.钢筋网可采用方格网或连弯网。方格网的钢筋直径宜采用34；连弯网的钢筋直径不应大于8.钢筋网中钢筋的间距，不应大于120，并不应小于30。钢筋网在砖砌体中的竖向间距,不应大于五皮砖高，并不应大于40011111。当柱中采用连弯网时，网的钢筋方向应互相垂直，沿砖砌体高度交错设置钢筋网的竖向间距取同方向网的间距。设置钢筋网的水平灰缝厚度,应保证钢筋上下至少各有2厚的砂浆层.图8.4。1 配筋砌块砌体4。2 配筋砌块砌体有配筋砌块剪力墙、配筋砌块柱.配筋砌块剪力墙，所用砌块强度等级不应低于MU10；砌筑砂浆强度等级不应低于M7。5；灌孔混凝土强度等级不应低于C20。配筋砌体剪力墙的构造配筋应符合下列规定：1、应在墙的转角、端部和孔洞的两侧配置竖向连续的钢筋，钢筋直径不宜小于12。2、应在洞口的底部和顶部设置不小于210的水平钢筋，其伸入墙内的长度不宜小于35d和400（d为钢筋直径)。3、应在楼(屋)盖的所有纵横墙处设置现浇钢筋混凝土圈梁，圈梁的宽度和高度宜等于墙厚和砌块高,圈梁主筋不应小于410，圈梁的混凝土强度等级不宜低于同层混凝土 砌块强度等级的2倍，或该层灌孔混凝土的强度等级,也不应低于C20。4、剪力墙其他部位的竖向和水平钢筋的间距不应大于墙长、墙高之半，也不应大于1200。对局部灌孔的砌块砌体，竖向钢筋的间距不应大于600；剪力墙沿竖向和水平方向的构造配筋率均不宜小于0.07。4。3 配筋砌块柱构造:1、配筋砌块柱所用材料的强度要求同配筋砌块剪力墙.配筋砌块柱截面边长不宜小于400，柱高度与柱截面短边之比不宜大于30。配筋砌块柱的构造配筋应符合下列规定（见图8.4。3）。2、柱的纵向钢筋的直径不宜小于12，数量不少于4根，全部纵向受力钢筋的配筋率不宜小于0.2%。3、柱中箍筋设置应根据下列情况确定：（1）、当纵向受力钢筋的配筋率大于0。25，且柱承受的轴向力大于受压承载力设计值的25时，柱应设箍筋；当配筋率0.25时，或柱承受的轴向力小于受压承载力设计值的25时，柱中可不设置箍筋.（2）、箍筋直径不宜小于6。（3）、箍筋的间距不应大于16倍的纵向钢筋直径、48倍箍筋直径及柱截面短边尺寸中较小者。（4)、箍筋应做成封闭状，端部应有弯钩。(5）、箍筋应设置在水平灰缝或灌孔混凝土中。4。4 配筋砌块砌体施工要点：配筋砌块砌体施工前,应按设计要求，将所配置钢筋加工成型,堆置于配筋部位的近旁。砌块的砌筑应与钢筋设置互相配合. 砌块的砌筑应采用专用的小砌块砌筑砂浆相专用的小砌块灌孔混凝土。钢筋的设置应注意以下几点：1、钢筋的接头:钢筋直径大于22时宜采用机械连接接头，其他直径的钢筋可采用搭接接头，并应符合下列要求：（1）、钢筋的接头位置宜设置在受力较小处.（2）、受拉钢筋的搭接接头长度不应小于1.1La，受压钢筋的搭接接头长度不应小于0.7La(La为钢筋锚固长度)，但不应小于300。(3）、当相邻接头钢筋的间距不大于75时,其搭接长度应为1。2La。(4)、当钢筋间的接头错开20d时（d为钢筋直径)，搭接长度可不增加.2、水平受力钢筋（网片)的锚固和搭接长度（1)、在凹槽砌块混凝土带中钢筋的锚固长度不宜小于30d，且其水平或垂直弯折段的长度不宜小于15d和200;钢筋的搭接长度不宜小于35d。（2)、在砌体水平灰缝中，钢筋的锚固长度不宜小于50d，且其水平或垂直弯折段的长度不宜小于20d和150;钢筋的搭接长度不宜小于55d。（3）、在隔皮或错缝搭接的灰缝中为50d+2h(d为灰缝受力钢筋直径，h为水平灰缝的间距）。3、钢筋的最小保护层厚度（1)、灰缝中钢筋外露砂浆保护层不宜小于15。（2）、位于砌块孔槽中的钢筋保护层，在室内正常环境不宜小于20；在室外或潮湿环境中不宜小于30。（3）、对安全等级为一级或设计使用年限大于50年的配筋砌体，钢筋保护层厚度应比上述规定至少增加5.4、钢筋的弯钩：钢筋骨架中的受力光面钢筋，应在钢筋末端做弯钩,在焊接骨架、焊接网以及受压构件中,可不做弯钩;绑扎骨架中的受力变形钢筋，在钢筋的末端可不做弯钩。弯钩应为180弯钩。5、钢筋的间距：（1）、两平行钢筋间的净距不应小于25。（2）、柱和壁柱中的竖向钢筋的净距不宜小于 40(包括接头处钢筋间的净距)。 5、质量通病的防治措施5。1 配筋砌体结构裂缝1、现象（1)、砖砌体隔断墙和填充墙与混凝土框架柱梁接触处产生竖向裂缝。（2)、房屋底层窗台墙上出现竖向裂缝。（3)、在错层砖砌墙体上出现水平或竖向裂缝。（4）、顶层墙体产生水平和斜向裂缝。(5)顶层墙体在楼的两端的内外纵墙两间范围内出现水平或斜向裂缝。（6）、顶层横承重墙体在圈梁以下墙体的端部两侧的上部出现正八字裂缝。（7)、顶层山墙和前后纵墙上的女儿墙根部出现裂缝。2、原因分析（1）、砌体材料由于膨胀系数不同，收缩不均匀和伸缩量不同，受温度差影响而引起的裂缝。结合部砂浆不饱满或遗漏拉结筋导致开裂。结构裂缝将影响主体结构强度、使用功能和美观,损害结构的整体性和安全性，降低住宅使用寿命.（2）、房屋底层窗台墙上出现的上宽下窄竖向裂缝,一般是由于窗台墙与窗间墙载荷差异、窗间墙沉降、灰缝压缩不一而在窗口边产生剪力，在窗台墙中间产生拉力造成。（3）、房屋两楼层标高不一时,由于屋面或楼板胀缩或其他因素而产生推挤，形成在楼层错层处出现水平裂缝或在纵墙上出现竖向裂缝.(4)、楼两侧因温度应力大，砌砖抗剪能力很低，故在窗洞上部出现水平或斜向裂缝,特别是不按规范要求设伸缩缝的住宅裂缝尤其严重。3、预防措施（1）、楼两端顶层的两间范围内在内纵墙与承重墙横墙交接处设抗裂柱，外纵墙与承重墙交接处增设构造柱，两间范围内砌体由圈梁以下300处加2根4冷扎带肋钢筋（一砖半墙加3根）一道，其下相隔500再加两道相同的抗裂加强筋.（2）、顶层由两端山墙或伸缩缝处向内数的第四道承重墙开始，与外纵墙所有的结合部由圈梁以下300处加2根4冷扎带肋钢筋（一砖半墙加3根)一道，其下相隔500再加两道相同的抗裂加强筋。抗裂加强筋伸人横承重墙2m，伸人外纵墙0.5m.（3）、屋面应严格控制檐头处的保温层厚度，顶层砌体砌完后应及时做好隔热层,防止顶层梁板受烈日照射变化因温度而引起结构的膨胀和收缩。（4）、女儿墙因结构层后保温层温度变化或冻融产生变形，将女儿墙根推开而产生水平方向裂缝，为防止出现这一质量通病，铺设结构层、保温层材料时，必须在结构层或保温层与女儿墙之间留设温度缝,并用柔性密封材料填嵌。铁路混凝土与砌体工程施工质量验收标准4模板及支（拱）架分项工程41一般规定4.1.1模板及支（拱）架应具有足够的强度、刚度和稳定性；能承受所浇混凝土和砌体的重力、侧压力及施工荷载、施工设备和材料等条件进行施工工艺设计，其弹性压缩、预拱度和沉降值应符合设计要求。4。1.2模板及支（拱)架必须安置于符合设计的可靠基底上，并有足够的支承面积和防、排水或防冻措施。4。1。3 模板及支（拱）架与脚手架之际间不得相互连接。4.1.4 浇筑混凝土或砌体砌筑前,施工单位应对模板及支（拱）架进行交接检验，形成施工记录。4。1.5 施工过程中应对模板及支（拱）架进行观察和维护;发现跑模、变形等异常情况时，应停止施工，采取措施,并形成记录。4.1。6 模板及支(拱）架拆除的顺序及安全措施必须符合施工组织设计的规定.42模板及支（拱）架安装主控项目4。2。1模板及支（拱）架的材料质量及结构必须符合施工工艺设计要求。检验数量：施工单位、监理单位全部检查.检验方法：观察和尺量.模板安装必须稳固牢靠，接缝严密，不得漏浆。模板与混凝土的接触面必须清理干净并涂刷隔离剂.浇筑混凝土前，模型内的积水和杂物应清理干净.检验数量：施工单位、监理单位全部检查。检验方法：观察.一般项目4。2.3模板安装允许偏差和检查方法除相关专业验收标准有特殊规定外,应符合表4。2.3的规定。表4。2。3 模板安装允许偏差和检验方法序号项目允许偏差检验方法1轴线位置基 础15尺量每边不少于2处梁、柱、板、墙、拱52表面平整度52m靠尺和塞尺不少于3处3高程基 础20测 量梁、柱、板、墙、拱54模板的侧向弯曲柱h/1000拉线尺量梁、板、墙l/15005梁、柱、板、墙、拱两模板内侧宽度+10-5尺量不少于3处6梁底模拱度+5-2拉线尺量7相邻两板表面高低2尺量 注：1 h为柱高。 2 l为梁、板跨度。检验数量：施工单位全部检查。4。2.4预埋件和预留孔洞的留置除相关专业验收标准有特殊规定外,其允许偏差和检验方法应符合表4.2.4的规定。表4。2.4 预埋件和预留孔洞的允许偏差和检验方法序号项 目允许偏差(mm）检验方法1预留孔洞中心位置10尺 量尺寸+100尺量不少于2处2预埋件中心位置3尺 量检验数量：施工单位全部检查。 4.3模板及支（拱）架拆除主控项目4.3。1拆除承重模板及支（拱）架时的混凝土强度应符合设计要求。当设计无要求时,除相关专业验收标准有特殊规定外,混凝土强度应符合表4.3。1的规定。表4.3.1 拆除承重模板时混凝土强度要求序号结构类型结构跨度达到混凝土设计强度标准值的百分率（）1板、拱81002梁87581003悬臂梁（板)2752100检验数量:施工单位、监理单位全部检查。检验方法：施工单位拆模前进行一组同条件养护度件强度试验;监理单位检查强度试验报告或见证试验。一般项目4。3.2 拆除非承重模板时,混凝土强度应保证其表面及棱角不受损伤. 检验数量：施工单位全部检查 检验方法：观察。5钢筋分项工程5.1一般规定5。1。1从事钢筋加工和焊(连）接的操作人员必须经考试合格，持证上岗。钢筋正式焊（连)接前，应进行现场条件下的焊(连）接性能检验，合格后方能正式生产。5.1。2 钢筋在运输、加工和贮存过程中应防止锈蚀、污染和变形。并按品种、规格和检验状态分别标识存放.5。1。3浇筑混凝土前,施工单位应对钢筋隐蔽前的下列内容进行检查,形成施工记录。1 钢筋的品种、规格、数量、位置和间距等；2 钢筋的连接方式、接头位置、接头数量和接头面积百分率等；3 预埋件的规格和数量等。4 钢筋保护层厚度。5.1。4 当钢筋的品种、级别或规格需作变更时，施工单位应办理设计变更文件。5.2原材料主控项目5.2。1 钢筋进场时,必须按批抽取试件做力学性能(屈服强度、抗拉强度和伸长率）和工艺性能（冷弯）试验,其质量必须符合钢筋混凝土用热轧光圆钢筋(GB13013）和钢筋混凝土用热轧带肋钢筋(GB1499）等现行国家标准的规定和设计要求。检验数量：以同牌号、同炉罐号、同规格、同交货状态的钢筋，每60t为一批，不足60t也按一批计.施工单位每批抽验一次;监理单位见证取样检测或平行检验，抽检次数为施工单位抽验次数的20或10，但至少一次。检验方法：施工单位检查每批质量证明书和进行试验；监理检查全部质量证明书和试验报告并进行见证取样检测或平行检验。一般项目5。2.2 钢筋应平直、无损伤,表面无裂纹、油污、颗粒状或片状老锈。 检验数量：施工单位全部检查. 检验方法：观察.5。3钢筋加工主控项目5。3。1 钢筋的加工应符合设计要求。当设计未提出要求时，应符合下列规定:1受拉热轧光圆钢筋的末端应作180弯钩，其弯曲直径dm不得小于钢筋直径的2。5倍，钩端应留有不小于钢筋直径3倍的直线段(图5。3.1-1）。2受拉热轧光圆和带肋钢筋的末端，当设计要求采用直角形弯钩时，直钩的弯曲直径dm不得小于钢筋直径的5倍，钩端应留有不小于钢筋直径3倍的直线段（图5.3。1-2）。3弯起钢筋应弯成平滑的曲线，其弯曲半径不得小于钢筋直径10倍（光圆钢筋）或12倍（带肋钢筋）（图5。3.13）。4用光圆钢筋制成的箍筋，其末端应作不小于90的弯钩，有抗震等特殊要求的结构应作135或180弯钩（图5。3.14）;弯钩的弯曲直径应大于受力钢筋直径且不得小于箍筋直径的2。5倍；弯钩端直线段的长度,一般结构不得小于箍筋直么的5倍,有抗震等特殊要求的结构，不得小于箍筋直径的10倍。图5。3。1-1 180弯钩图5。3.12 直角形弯钩检验数量:施工单位按钢筋编号各抽检10%，且各不少于3件；监理单位平行检验数量为施工单位抽检数量的10%,且各不少于一件。检验方法：尺量.图5.3。1-3 弯起钢筋图5。3。13 箍筋末端弯钩一般项目5。3。2 钢筋加工允许偏差和检验方法应符合表5.3.2的规定。表5.3.2 钢筋加工允许偏差和检验方法序号名 称允许偏差（mm）检验方法1受力钢筋全长10尺量2弯起钢筋的弯折位置203箍筋内净尺寸5（桥梁3)检验数量：施工单位按钢筋编号各抽检10，且各不少于3件.5.4钢筋连接主控项目5。4.1 纵向受力钢筋的连接方式必须符合设计要求。检验数量：施工单位、监理单位全部检查。检验方法：观察。钢筋接头的技术要求和外观质量应符合本标准附录A的规定。钢筋焊接接头,应按批抽取试件做力学性能检验，其质量必须符合现行国家标准钢筋焊接及验收规程（JGJ18）的规定和设计要求。承受静力荷载为主的直径为28mm32mm带肋钢筋采用冷挤压套筒连接接头,应按批抽取试件做力学性能检验，其质量必须符合现行国家标准带肋钢筋套筒挤压连接技术规程(JGJ108）的规定和设计要求。检验数量：钢筋接头的外观质量，施工单位、监理单位全部检查。焊接接头的力学性能检验以同级别、同规格、同接头的形式和同一焊工完成的每200个接头为一批，不足200个也按一批计。冷挤压套筒连接接头的力学性能检验以同等级、同规格和同接头型式的每200个接头为一批,不足一批的也按一批计.施工单位每批抽检一次；监理单位见证取样检测次数为施工单位抽检次数的20%，但至少一次.检验方法:钢筋接头外观检验，施工单位、监理单位观察和尺量。焊接接头和冷挤压套筒连接接头力学性能检测验，施工单位做拉伸试验，闪光对焊接头做冷弯试验;监理单位检查力学性能试验报告并进行见证取样检测。一般项目5.4.3钢筋接头应设置在承受应力较小处，并应分散设置。配置在“同一截面”内受力钢筋接头的截面面积，占受力钢筋总截面面积的百分率，应符合设计要求。当设计未提出要求时，应符合下列规定：1 焊（连)接接头在受弯构件的受拉区不得大于50，轴心受拉构件不得大于25%;2 绑扎接头在构件的受拉区，不得大于25%，在受压区不得大于50；3 钢筋接头应避开钢筋弯曲处，距弯曲点的距离不得小于钢筋直径的10倍；4 在同一根钢筋上应少设接头。“同一截面内，同一根钢筋上不得超过一个接头。 注：两焊(连）接接头在钢筋直径的35倍范围且不小500mm以内、两绑扎接头在1.3倍搭接长度范围且不小于500mm以内，均视为“同一截面”。检验数量：施工单位全部检查。检验方法：观察和尺量.5。5 钢筋安装主控项目5。5。1安装的钢筋品种、级别、规格和数量必须符合设计要求。检验数量:施工单位、监理单位全部检查。检验方法：观和尺量。一般项目5。5.2 钢筋安装及钢筋保护层厚度允许偏差和检验方法,除相关专业验收标准有特殊规定外，应符合表5.5.2的规定。表5。5.2 钢筋安装及钢筋保护层厚度允许偏差和检验方法序号名 称允许偏差（mm)检验方法1受力钢筋排距10尺量、两端、中间各一处2同一排中受力钢筋间距基础、板、墙20柱、梁103分布钢筋间距20尺量，连续三处4箍筋间距绑扎骨架20尺量，连续三处焊接骨架105弯起点位置(加工偏差20mm包括在内）30尺量6钢筋保护区厚度c(mm）c35+10-5尺量、两端、中间各2处25c35+5-2c25+31检验数量：施工单位全部检查.6 混凝土分项工程6。1 一般规定6.1.1 铁路混凝土工程一般应采用质量密度为23002500kg/m3的混凝土。6。1.2 铁路混凝土强度应按铁道部现行铁路混凝土强度检验评定标准(TB10425)的规定检验评定，其结果必须符合设计要求.6。1.3 当工地昼夜平均气温连续3d低于+5或最低气温低于3时，应采取冬期施工措施;当工地昼夜平均气温高于30时，应采取夏期施工措施。6。1.4 对新选原料产地、同产地更换矿山或连续使用同一产地达两年的粗、细骨料应做选料源检验。检验内容包括:颗料级配、坚固性、有害物质含量和碱活性检验。6。1.5 混凝土所用的原材料应按品种、规格和检验状态分别标识存放。6。1.6 混凝土所用的原材料发生变化时，必须重新选定配合比。6.1。7 混凝土运输、浇筑及间歇的全部时间不应超过混凝土的初凝时间。当下层混凝土初凝后浇筑上一层混凝土时，应按施工缝进行处理。6.1。8 当使用商品混凝土时，其质量必须符合本章的规定。6.1。9 在混凝土中掺用外加剂，必须符合下列规定：1 钢筋混凝土桥跨结构和预应力混凝土结构中，不得掺用含氯盐的外加剂。2 当掺用含氯盐类外剂时，氯离子含量（按水泥质量百分率计）必须符合下列规定:1） 混凝土结构中，不得大于1.8；2） 外于干燥环境、常年有水或埋于地下的钢筋混凝土结构中不得大于0.3；3） 处于干湿交替状态或常年空气湿度大于80%的钢筋混凝土结构中，不得大于0。12。6.1。10 特殊混凝土的施工质量验收，除符合本章规定外，尚应符合本标准第9章的规定.6。1.11 混凝土的耐久性指标应符合设计要求,其施工质量控制和检验应符合相关标准的规定。6。2原材料主控项目6.2。1 水泥进场时，必须按批对其品种、级别、包装或散装仓号袋装质量、出厂日期等进行验收，并对其强求度、凝结时间、安定性进行试验,其质量必须符合现行国家标准的规定.当在使用中对水泥质量有怀疑或水泥出厂日期逾期3个月（快硬硅酸盐水泥逾期一个月）时，必须再次进行强度试验，并按试验结果使用。钢筋混凝土结构预应力混凝土结构严禁使用含氯化物的水泥。检验数量:同生产厂家、同批号、同品种、同强度等级、同出厂日期且连续进场的水泥，散装水泥每500t为一批,袋装水泥每200t为一批,当不足上述数量时,也按一批计.施工单位每批抽检一次；监理单位平行检验或见证取样检测抽检次数为施工单位抽检次数的10或20%，但至少一次。检验方法：施工单位检查产品合格证、出厂检验报告并进行强度、凝结时间、安定性试验；监理单位检查全部产品合格证、出厂检验报告、试验报告并进行平行检验或见证取样检测.6。2.2 拌制混凝土所用的细骨料,应按批进行检验，其颗粒级配、细度模数应符合现行普通混凝土用砂质量标准及检验方法(JGJ52）的规定,含泥量、泥块含量应符合本标准附录B的规定。检验数量：同产地、同品种、同规格且连续进场的细骨料,每400m3或600t为一批，当不足400m3或600t时,也按一批计。施工单位每批抽检一次；监理单位见证取样检测抽检次数为施工单位抽检次数的20%，但至少一次。检验方法:施工单位观察和试验;监理单位检查全部试验报告并进行见证取样检测。拌制混凝土所用的粗骨料,应按批进行检验，其颗粒级配、压碎指标值、针片状颗粒含量应符合本标准附录C的规定。检验数量：同产地、同品种、同规格且连续进场的细骨料，每400m3或600t为一批，当不足400m3或600t时，也按一批计。施工单位每批抽检一次;监理单位见证取样检测抽检次数为施工单位抽检次数的20%，但至少一次。检验方法：施工单位观察和试验；监理单位检查全部试验报告并进行见证取样检测.6.2。4 混凝土外加剂进场时，必须按批对减水率、凝结时间差、抗压强度比进行检验，其质量必须符合混凝土外加剂（GB8076）、混凝土外加剂应用技术规范（GB50119）等现行国家标准和其他有关环境保护的规定。检验数量：同生产厂家、同批号、同品种、同出厂日期且连续进场的外加剂，每50t为一批，当不足50t时,也按一批计。施工单位每批抽检一次；监理单位见证取样检测抽检次数为施工单位抽检次数的20，但至少一次。检验方法：施工单位检查产品合格证、出厂检验报告并进行试验；监理单位检查全部产品合格证、出厂检验报告、试验报告并进行见证取样检测。6.2。5 拌制混凝土宜采用饮用水，当采用其他水源时，水质应符合现行国家标准混凝土拌合用水标准（JGJ63)的规定。检验数量：施工单位同水源检查不应少于一单位次；监理单位全部检查。检验方法：施工单位作水质分析；监理单位检查水质分析报告。6.2。6 混凝土掺用的矿物掺合料，应按批对细度、含水率、需水量比、抗压强度比进行检验，其质量应符合用于水泥和混凝土中粉煤灰（GB1596)和用于水泥和混凝土中的粒化高炉碴粉(GB/T18046）等现行国家标准的规定。检验数量：同品种、同等级且连续进场的矿物掺合料，每200t为一批，当不足200t时,也按一批计。施工单位每批抽检一次;监理单位见证取样检测次数为施工单位抽检次数的20,但至少一次.检验方法：施工单位检查出厂合格证并进行试验；监理单位检查全部出厂合格证和试验报告并进行见证取样检测.6。3配合比设计主控项目6。3。1 混凝土配合比应根据原材料性能、混凝土的技术条件和设计要求进行设计，并通过试拌调整后确定，应符合国家现行普通混凝土配合比设计规程(JGJ55)的有关规定.检验数量：施工单位对同强度、同性能混凝土进行一次混凝土配合比设计；监理单位全部检查。检验方法：施工单位进行配合比选定试验；监理单位检查配合比选定单。 当使用具有潜在碱活性骨料时，混凝土中的总碱量应符合铁道部现行铁路混凝土工程预防碱骨料反应技术条件（TB/T30504)的规定和设计要求。检验数量：施工单位对每一混凝土配合比进行一次总碱含量计算；监理单位全部检查。检验方法:施工单位计算；监理单位检查计算单。6。4混凝土施工主控项目6.4。1 结构混凝土强度等级和弹性模量必须符合设计要求。对桥梁的墩台、梁部和隧道的衬砌等重要部队尚应采用同条件养护试件检测结构实体强度。混凝土抗压强度和弹性模量试件，应在混凝土的浇筑地点随机抽样制作，其试件的取样与留置应符合下列规定:1 抗压强度标准条件养护试件的取样与留置：1） 每拌制100盘且不超过100m3的同配合比的混凝土,取样不得少于一次；2） 每工作班拌制的同一配合比的混凝土不足100盘时，取样不得少于一次。3） 每次取样应至少留置一组.2 弹性模量试件的取样与留置应按设计要求和实际需要确定。3 抗压强度同条件养护试件的取样、养护方式和留置数量应符合铁道部现行标准铁路工程结构混凝土强度检测规程(TB10426）的规定。桥梁每墩台、每孔（片）梁和隧道每200m衬砌应按不同强度等级用同条件养护试件分别检测结构实体强度不少于一次。检验数量：施工单位全部检查；监理单位对标准条件养护试件见证取样检测或平行检验的次数为施工单位检验次数的20或10,但至少一次。对同条件养护试件全部见证试验。检验方法：施工单位进行混凝土抗压强度和弹性模量试验；监理单位检查混凝土抗压强度和弹性模量试验报告并进行见证取样检测或平行检验。6.4。2 施工缝的位置和处理应符合设计和施工技术方案的要求。检验数量：施工单位、监理单位全部检查。检验方法：观察和尺量。6。4.3 混凝土浇筑完毕后，应按施工技术方案及时采取有效的养护措施,并应符合下列规定:1 应在浇筑完毕后的12h以内对混凝土加以覆盖并保湿养护.2 混凝土浇水养护的时间：对采用硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥拌制的混凝土，不得少于7d；对掺用缓凝型外加剂或有抗渗等要求的混凝土，不得少于14d。3 浇水次数应能保持混凝土处于湿润状态；混凝土养护用水应与拌合用水相同。4 采用塑料布覆盖养护的混凝土,其敞露的全部表面应覆盖严密，并应保持塑料布内有凝结水.5 混凝土强度达到1。2MPa前,不得在其上踩踏或安装模板及支架。6 当日平均气温低于5时,不得浇水。7 混凝土表面不便浇水或使用塑料布时，宜涂刷养护剂。检验数量：施工单位、监理单位全部检查。检验方法：观察。一般项目6。4.4混凝土拌制前，应测定砂、石含水率，并根椐测试结果和理论配合比调整材料用量，提出施工配合比。检验数量：施工单位每工作班不应少于一次。检验方法：砂、石含水率测试. 混凝土拌合物的坍落度应符合设计配合比要求。检验数量：施工单位每工作班不少于一次。检验方法:坍落度试验。6。4。6 混凝土原材料每盘称量的偏差应符合表6.4.6的规定。检验数量:施工单位每工作班抽查不少于一次。检验方法:复称。表6.4。6 原材料每盘称量的允许偏差序号材料名称允许偏差工地工厂或搅拌站1水泥和干燥状态的掺合剂2%1%2粗、细骨料32%3水、外加剂21注：1各种衡器应定期检定，每次使用前应进行零点校核,保证计量准确； 2 当遇雨天或含水率有显著变化时，应增加含水率检测次数，并及时调整不和骨料的用量.6.4。7 结构外形尺寸允许偏差和检验方法除相关专业验收标准有特殊规定外，应符合表6。4.7的规定。检验数量:施工单位全部检查。表6.4.7 结构外形尺寸允许偏差和检验方法序号项 目允许偏差检验方法1轴线位置基础20 mm每边尺量不少于2处梁、柱、板、墙10 mm2表面平整度8 mm2m靠尺和塞尺测量不少于3处3高 程基础30 mm测量不少于2处梁、柱、板、墙10 mm4垂直度1/1000吊线尺量5截面尺寸+20mm 0mm尺量不少于3处6梁、桁架的拱度+5mm2mm拉线尺量7预留孔洞中心位置15mm尺量尺寸+5mm2mm8预埋中心位置5mm尺量6.4。8 混凝土结构表面应密实平整、颜色均匀，不得有露筋、蜂窝、孔洞、疏松麻面和缺棱掉角等缺陷.检验数量：施工单位全部检查。检验方法:观察。7预应力分项工程7.1一般规定 预应力工程的施工单位应具有相应的资质。7.1。2 先张法张拉台座应有施工工艺设计。其强度、刚度、及稳定性应能满足施工各阶段施工荷载的要求和施工工艺要求.7.1。3 预应力筋张拉设备应定期维护，测力传感器、仪表和量具应按检定周期定期送计量测试部门检定。张拉设备应配套标定，配套使用，并建立卡片档案备查。当在使用过程中出现异常现象或在设备检修后，应重新标定。7。1。4 预应力筋制作和安装时应避免污染和电火花损伤。7。1。5预留孔道安装时应采取可靠的定位措施。7。1.6 施工单位应在后张法预应力筋张拉前,对孔道摩阻失、扩孔段摩阻损失和锚口摩阻损失进行实际测定;在先张法折线配筋张拉前,对折线筋摩阻损失进行实际测定;根据实测结果对张拉控制应力作适当调整,并经监理单位和设计单位认可.7。2 原材料主控项目7。2.1 预应力筋进场时,必须按批次抽取试件做拉伸试验、弯曲试验或反复弯曲试验，其质量必须符合预应力混凝土用钢丝（GB/T5223）、预应力混凝土用钢绞丝（GB/T5224）等现行国家标准和设计要求.检验数量：以同牌号、同炉罐号、同规格、同生产工艺、同交货状态的预应力筋,每30t为一批,不足30t也按一批计。施工单位每批抽检一次；监理单位平行检验或见证取样检测次数分别为施工单位抽检次数的10、20，但至少一次.检验方法:施工单位检查质量证明书和进行拉伸、弯曲或反复弯曲试验;监理单位检查质量证明书、试验报告并进行平行检验或见证取样检测。7。2。2 预应力筋用锚具、夹具和连接器进场时,必须按批次进行外观检查和抽取试件做硬度和静载锚固试验,其质量必须符合现行国家标准预应力筋用锚具、夹具和连接器(GB/T14370）的规定和设计要求.检验数量：同一种类、同种材料和同一生产工艺且连续进场的预应力筋用锚具、夹具和连接器，每1000套为一批，不足1000套也按一批计。外观检查：施工单位每批抽检10，且不少于10套；监理单位抽检数量为施工单位抽检数量的20%,且不少于3套。硬度检查:施工单位每批抽验5%，且不少于5套；监理单位抽检数量为施工单位抽检数量的20%,且不少于2套。静载锚固性能试验：施工单位每批抽检一次（3套）；监理单位见证取样检测或平行检验抽检次数为施工单位抽检次数的20或10%,但至少一次（3套).检验方法：施工单位观察、检查产品合格证并进行性能试验;监理单位观察、检查产品合格证、试验报告并进行见证取样检测或平行检验。7。2。3 孔道压浆应采用硅酸盐水泥、普通硅酸盐水泥。其质量检验必须符合本第6.2.1条的规定.7.2。4 水泥浆用的外加剂的质量检验必须符合本标准第6。2。4条的规定.7.2。5 预留孔道所用的金属螺旋管、橡胶棒（管）等和先张预应力筋隔离套管使用前应进行外观检查,其表面无油污、损伤和孔洞.检验数量:施工单位、监理单位全部检查。检验方法：观察。7。3 制作和安装主控项目 预应力筋的品种、级别、规格、数量必须符合设计要求.检验数量：施工单位、监理单位全部检查。检验方法:观察和尺量.7.3。2 预应力筋展开后应平顺、不得有弯折；表面不应有裂纹、小刺、机械损伤、氧化铁皮和油污等。检验数量：施工单位、监理单位全部检查。检验方法:观察。7。3.3 预留孔道用的金属螺旋管、橡胶棒(管）品种、规格必须符合设计要求。施工中应密封良好、接头严密、线型平顺、安装牢固。检验数量：施工单位、监理单位全部检查。检验方法：观察和尺量。一般项目7.3。4 预应力筋下料长度应按设计要求或工艺要求计算确定。其允许偏差和检验方法除相关专业验收标准有特殊规定外，尚应符合表7。3。4的规定.表7。3。4 预应力筋下料长度的允许偏差和检验方法序号项 目允许偏差（mm）检验方法1钢 丝与设计或计算长度差10尺 量束中各根钢丝长度差不大于钢丝长度的1/5000，且不大于52钢绞线与设计或计算长度差10束中各根钢丝长度差53热轧带肋钢筋50检验数量：施工单位检查预应力筋总数的3,且不少于5根（束）。 预留孔道位置允许偏差和检验方法除相关专业验收标准有特殊规定外，尚应符合表7.3。5的规定。表7。3.5 预留孔道位置允许偏差和检验方法序号项 目允许偏差(mm）检 验 方 法1纵向距跨中4m范围6尺量跨中其余部队8尺量1/4、3/4跨各1处2横向5尺量两端3竖向h/1000吊线尺量 注:h为构件为高度，单位为mm。检验数量：施工单位检查孔道总数的3%,且不少于5根。7.3。6
