BAC自粘卷材地下室防水施工方案(正式.doc

BAC自粘卷材地下室防水施工方案(正式完整版
(完整版优秀资料，可直接使用可编辑，推荐下载）

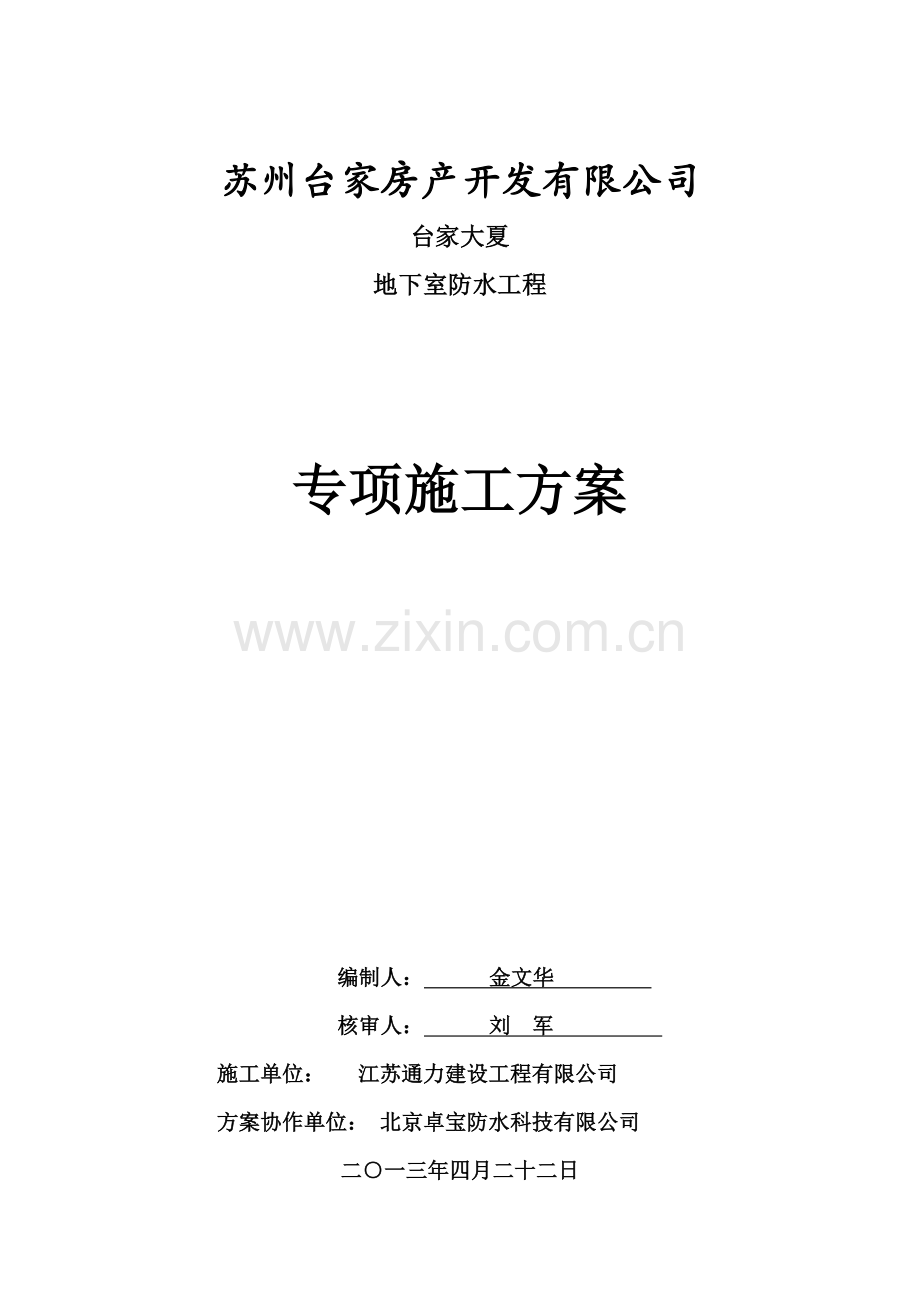

苏州台家房产开发有限公司
台家大夏
地下室防水工程

专项施工方案

编制人： 金文华
核审人： 刘 军
施工单位： 江苏通力建设工程有限公司
方案协作单位： 北京卓宝防水科技有限公司
二○一三年四月二十二日

目 录
第一章 编制前言 1
第二章 工程目标 2
第三章 施工准备 3
第四章 材料选择 4
第五章 防水材料简介 4
第六章 构造层次 3
第七章 防水材料施工工艺 4
第八章 主要施工机械设备表 7
第九章 须其他单位提供的配合事项 7
第十章 工期保证措施 .8
第十一章 质量保证措施 。9
第十二章 安全文明施工措施 9
第十三章 其它施工措施 15
第十四章 保修年期…………………………………………………………………………16

第一章 编制前言
一、 编制依据
1. 《中华人民共和国建筑法》以及其他有关的法律、法规；
2. 国家标准《建筑工程施工质量统一验收标准》(GB 50300—2001）；
3. 国家标准《地下防水工程技术规范》（GB 50108-2008）；
4. 国家标准《地下防水工程质量验收规范》（GB 50208-2011）;
5.JGJ/T 212-2010 地下工程渗漏治理技术规程
6.《江苏省工程建设标准设计图集》建筑防水构造图集（一)苏J∕T18—2006（一）；
7．北京卓宝防水工程有限公司质量手册、程序控制文件及历年积累的有关防水设计、施工的经验资料；
8.本工程的特点及设计要求。
9.泛华建设集团有限公司设计的施工图。
二、 编制说明
本文件仅用于指导苏州台家大夏工程项目防水工程施工，以下地下防水作为重点编排。
三、 工程概况
本工程为商业、办公大楼.建筑面积：96979.62m2，其中地下：30730。48m2，该大夏地下为三层436俩停车位的人防汽车库，局部核6防护。主楼为25层,99.6m高的东、西塔楼和四层的裙房组成.地下防水为一级；混凝土自防水S6,下二层混凝土自防水S8。

南立面图
第二章 工程目标及材料指标、特征
一、 质量目标
1. 工程质量达到国家规定的“合格”标准。
2. 工程质量达到设计要求和合同规定的标准。
3. 为了保证工程质量我公司决定委派原苏州人防公司技术主管周国荣为防水工程专项项目经理
二、 工期目标
根据项目部工期要求，集中人力、财力、物力确保工期不延误，在正常施工条件下按施工计划完成该项工程施工任务.
三、 安全目标
消除安全隐患，杜绝死亡事故、无重大机械事故、无火灾事故、无食物中毒事故等“四无”要求.
四、 技术性能指标:
贴必定自粘卷材防水系统

一、技术性能指标:
项目
贴必定P(HDPE膜）卷材
贴必定R（胎体增强）卷材
不透水性
压力，Mpa
0。3
保持时间,min
120,不透水
30,不透水
耐热度
80℃，加热2h，无气泡，无滑动
80℃,加热2h，无滑动,流淌，滴落
拉力,N/5cm    ≥
180
350(I型）
450（II型)
断裂延伸率.%    ≥
500
30(I型）
40（II型)
柔度
—20℃，Φ20mm，3S,180°无裂纹
—20℃，Φ20mm,3S，180°无裂纹
剪切性能
N/mm
卷材与卷材≥
3。0或粘合面外断裂
4.0粘合面外断裂
卷材与铝板≥
剥离性能，N/mm,≥
2.5或粘合面外断裂
1.5粘合面处断裂
抗穿孔性
不渗水
不渗水
人工侯化处理
外观
无裂纹,无气泡
无裂纹,无气泡
拉力保持率% ≥
80
80
柔度
-10℃,Φ20mm,3S,180°无裂纹
-10℃(I型)，—20℃(II型）
标准
JC840—1999和Q/ZB005—2002
JC898-2002
规格
1.5mm 2.0mm
2.0mm以上PE面、砂面、铝箔面

五、产品特征:超强粘结力,自粘施工，安全可靠。避免胶水粘贴的不稳定性和火烤的火灾隐患;
· 卷材搭接三道保险:胶粘胶（双面胶条内密封）、胶粘膜和外密封膏；
· 独特的上下表面隔离纸（带）分离，确保卷材缘的双面胶条不被污染；
· 延伸性能好,可抵御基层一般变形、裂缝等不利现象；
· 寿命长，耐候性能优良。能适应炎热和寒冷地区的气候变化。采取特别措施可在—10℃进行施工；
· 极强的基层“自锁水”性能,可将因卷材破损引起的渗漏限制在局部范围内，避免导致防水层整体失效；
极具特色的“自愈”功能，能自行愈合较小的穿剌破损，可自动填塞愈合较小的基层裂缝。

第三章 施工准备
一、 机具准备
1. 清理基层的施工工具：抽水泵、铁锹、扫帚、抹布等。
2. 其它相关配套工具.
二、 材料准备
1. 防水材料包装、储存、保管应符合规定要求.
2. 防水材料必须具备出厂合格证及其它必要的相关资料，主要材料施工前进行见证送检。
三、 人员准备
1. 为确保施工质量，防水工程必须由专业防水队伍进行施工。
2. 防水施工小组一般宜为3—4人，实际人数可根据现场施工需求调整。
四、 技术准备
组织施工人员进行技术、安全培训,熟悉施工工艺要求。在正式施工前组织技术交底，详细交代各部位的施工要求、要点，重点部位的施工做法、注意事项以及质量要求等。

第四章 材料选择
苏州台家大夏工程拟在地下室底板、侧墙、顶板等部位设置防水层,根据甲方要求和工程实际情况，各部位防水材料如下:
部位
防水材料
地下室底板
3厚贴必定BAC双面自粘防水卷材
地下室侧墙
4厚贴必定BAC双面自粘防水卷材
地下室顶板
3厚贴必定BAC双面自粘防水卷材
第五章 防水材料简介
一、 BAC双面自粘防水卷材简介
1. 材料简介
    BAC湿铺自粘橡胶沥青防水卷材是一种复合双面自粘防水卷材，具有与水泥（砂)浆粘结和被后浇筑混凝土粘结的性能。该卷材胶料中的高分子聚合物（链段）与水泥水化物（硅酸盐网络)形成(界面）互穿网络(IPN)结构，水泥初凝前可流动、渗透或浸渍，凝固强度日增,粘结力增强。水泥浆的可流动性使卷材与水泥浆之间实现微观满粘,因粘结面积增大而增大卷材与基层的粘结力，从而使BAC防水卷材成为结构混凝土的“皮肤"，即使出现破坏点，也不会出现“窜水”现象。
2. 材料特点
1) 最优性价比.专利技术生产,可与未固化的水泥粘结，彻底杜绝窜水，与结
构共同构筑超乎寻常的“皮肤”式的牢固防水体系,可靠性高，系统造价低.
2) 基面要求低，节省工期 。潮湿甚至未找平基面均可施工，无须底涂，施工自
由度高，不受天气影响，雨季施工时，优势更加突出，是保障工期的最强有力的“武器”。
3) 易搭接及密封.材料本身具有粘性，自我塔接密实牢固,表面可与后续涂刮的水
皮优等涂料也粘接紧密，从而解决了穿管、收头和连结等难题,实现卷材的无缝化作业.
4) 粘结可靠，便于检修。湿铺防水卷材与结构永久牢固粘结，卷材出现任何局
部破坏,水都会被限定在很小的范围内，不窜流。即使出现个别的渗漏，则渗漏点也会与破坏点一致,极易检修。
5) 安全环保。施工过程中省去溶剂和燃料,避免了环境污染和消防隐患，节约
了资源.
第六章 构造层次
施工部位
防水构造设计
地下室底板
（从上到下）
u 上部构造按建筑设计要求
u 自防水钢筋混凝土底板结构层（全数检查如有毛细孔渗漏，按技术规程进行堵漏)
u ※3厚BAC贴必定双面自粘防水卷材（空铺）
u 细石混凝土垫层
u 素土夯实
地下室侧墙
(从内到外)
u 内部构造按建筑设计要求
u 自防水钢筋混凝土侧墙结构层（对拉螺杆处理干净、修补平整、原浆表面抹平压光，全数检查如有毛细孔渗漏，按技术规程进行堵漏）
u ※4厚BAC双面自粘防水卷材(湿铺法）
u 50厚聚苯板保护层
u 素土分层回填、夯实
地下室顶板
（从上到下）
u 上部构造按建筑设计
u ※3厚BAC单面自粘防水卷材（湿铺法）
u 结构自防水钢筋砼顶板结构层（原浆表面抹平压光）
备注：1、带“＊"由专业防水施工单位负责施工.
2、防水构造仅供参考，具体应按建筑设计。
第七章 防水材料施工工艺
一、 地下室施工工艺（BAC自粘防水卷材)
1. 基层要求
1) 地下室侧墙对拉螺杆已切除，并修补平整，模板拼缝部位已经处理平整.
2) 阴阳转角抹成圆弧形。
3) 基层允许潮湿,基面无明水即可。
2. 施工流程
地下室底板:基层清理—→节点加强处理—→大面空铺BAC防水卷材—→长、短边搭接粘结-→结掉BAC防水卷材上表面隔离膜—→撒少量水泥灰（防止粘脚）-→组织验收
地下室侧墙、顶板基层清理、湿润—→抹水泥（砂）浆—→节点加强处理—→大面铺贴BAC防水卷材—→提浆、排气—→长、短边搭接粘结—→组织验收
3. 施工方法
1) 基层清理、湿润：用扫帚、铁铲等工具将基层表面的灰尘、杂物清理干净，
干燥的基面需预先洒水润湿,但不得残留积水.
2) 抹水泥（砂)浆：其厚度视基层平整情况而定，铺抹时应注意压实、抹平。
在阴角处，应抹成半径为50mm以上的圆角.铺抹水泥（砂）浆的宽度比卷材的长、短边宜各宽出100～300mm,并在铺抹过程中注意保证平整度。

（抹水泥砂浆）
3) 节点加强处理：在节点部位（如:阴阳角、施工缝、后浇带、变形缝、穿墙
管道）先做附加层,具体详见防水图集。
4) 侧墙、顶板大面铺贴BAC防水卷材：揭除BAC防水卷材
下表面隔离膜，将BAC防水卷材铺贴在已抹水泥（砂)浆的基层上，卷材采用自粘搭接的方式,搭接宽度应符合设计要求或规范规定。
地下室底板采用空铺BAC双面自粘卷材，由于该工程的特殊性，电梯井与垫层之间侧面部位将用打钉固定卷材后进行处理，电梯井因地下水位较高，鉴于该工程无排水系统，只能采用先将里面积水抽排干，再空铺BAC防水卷材，在适当部位剪切孔眼让其积水在卷材上,在浇灌混凝土之前补上剪切部位，在垫层部位,防水施工后里面有积水，不影响工程防水效果，因底板的防水工艺是采用预铺反粘法。
5) 提浆、排气：用木抹子或橡胶板拍打卷材表面，提浆,排出卷材下表面的空
气，使卷材与水泥（砂）浆紧密贴合。

（提浆、排气）
6) 长、短边搭接粘结：采用自粘搭接方式(在温度较低的情况下,按照国家自粘卷材相关规范,搭接将采用热熔法施工）,用手持小压辊对搭接部位进行碾压，
排出空气，使之粘贴牢固。

（卷材搭接）
7)外墙施工方法
（1） 根据BAC高分子复合自粘防水卷材吊带位置确定钻孔位置，并采用冲击钻进行钻孔、安设挂钉.（图1）

（2） 将卷材在平面上展开,再将卷材从两端同时向中心回卷,并将卷材放在可移动平台支架顶部，扶好摆正。
3) 将卷材吊带绑扎固定在挂钉上。(图2）

（4） 依此类推，施工下一幅卷材。（图3）

（5)BAC高分子复合自粘防水卷材搭接边为合成高分子片材（HDPE、EVA等）,卷材与卷材搭接边采用热风焊机焊接(搭接边--高分子片材宽度为：60mm)。（图4）

（6） 搭接边完成后，再粘贴(宽度不小于120mm）双面自粘封口条。（图5)

（7） 揭除卷材表面隔离膜.
8)组织验收。
4. 施工注意事项
1) BAC防水卷材铺贴时，在卷材收口处应临时密封（可用胶带或加厚水泥砂浆密封），以防止立墙收头处水份过快散失。
2) 相邻两排卷材的短边接头应相互错开300mm幅宽以上，以免多层接头重叠
而使得卷材粘贴不平服。
3) 防水层施工完毕后应尽快组织验收,及时隐蔽，不宜长时间暴晒。
4) 当卷材在立面施工且片幅较大时,可在边角部位辅以适当的固定措施.
5) 在施工中卷材部位受到污染，可用干净的湿布清洁卷材等。
6)土建施工单位在防水层后续施工过程中,如不慎破坏了防水层，一经发现应及时通知防水施工单位。防水层隐蔽前应全部检查一遍并对破损部位进行修补。采用BAC卷材片直接粘贴在破损处即可，其周围应剪成圆角。(图6）

5. 质量标准
n 主控项目
Ø 所用材料及主要配套材料必须符合设计要求和规范规定.
检验方法：检查出厂合格证、质量检验报告、现场抽样试验报告。
Ø 卷材防水层及其变形缝、预埋管件等细部做法必须符合设计要求和规范规定。
检验方法：观察检查及检查隐蔽工程验收记录。
Ø 防水层严禁有渗漏现象。
检验方法：观察检查。
n 一般项目
Ø 基层质量:基层坚固、平整，表面光滑、洁净，不得有空鼓、松动、起砂和脱皮
现象。
检验方法：观察检查及检查隐蔽工程验收记录。
Ø 铺贴质量:铺设方法和搭接、收头符合设计要求、规范和防水构造图。
检验方法：观察检查.
Ø 允许偏差：卷材的铺贴方向正确，搭接宽度允许偏差为10mm。双面自粘封口条宽度不小于120mm。
检验方法：观察和尺量检查.
初衬平整度较差部位，挂钉间距应适当小于相应的吊带间距,应保证卷材具有松弛度。检验方法：观察检查。

第八章 主要施工机械设备表
序号
设备名称
规格型号
单位
数量
用 途
1
灭火器

个
4
现场消防
2
小平铲
小型
个
20
清理基层
3
扫帚
普通
把
20
清理基层
4
电动搅拌器
300W防爆型
台
4
搅拌防水涂料
5
滚动刷
60×250㎜
把
40
涂布防水涂料、基层基层剂
6
铁桶
20L
个
26
装防水涂料、基层处理剂
7
壁纸刀、剪刀
普通
把
24
裁剪卷材
8
皮卷尺
50m
个
14
度量
9
钢卷尺
2m
个
18
度量
10
手持压辊
40×50㎜
—
4
压合卷材
11
线绳
—
50m

弹基准线
12
毛毡板
-
—
1块/人
压合卷材
13
钢丝刷
—
—
1把/人
特殊部位清理
说明：以上工具实际数量施工时将根据工程现场实际情况及进度需要进行合理调配，具体数量以满足施工需要为宜。
第九章 其他单位提供的配合事项
一、 本工程水电需求量较小，施工时业主须提供的水电接头，费用由我司承担。
二、 总包单位移交给防水单位的基层，阴阳角须抹成圆角,基面须平整.
三、 防水层施工完成验收后,土建单位须尽快施工保护层，防止防水层暴露时间过长，
遭到人为破坏,影响防水效果。
四、 防水层施工完成后但保护层还未施工时须注意成品保护,防水层上不能堆放尖锐物品，以免破坏防水层。防水层万一被破坏，总包单位须及时通知我司进行修补。
五、 我司在防水施工前，水电施工单位须将防水范围内的管道全部安装完毕，一旦我司完成了防水层的施工，不得再进行管道的安装，以免破坏防水层，影响防水效果。
第十章 工期保证措施
一、 强化组织结构：建立强有力的项目经理部，配置高效项目管理层。本工程施工的项目经理、工程技术人员均由人防施工的经验丰富的专业人员担任。
二、 加强施工进度计划管理：项目经理部负责制定和下达每周施工进度计划，材供部门根据施工计划提供材料和其它服务.施工班组按每周施工进度要求制订保证工期措施,按照客观规律和实际条件，进行科学管理，确保计划如期实现。
三、 强化按劳取酬：在加强质量安全和文明施工管理的基础上，实行用工承包制，多劳多得，优质优价,并以此拉开工人收入差距，调动全体员工的工作积极性。
四、 强化工期的严肃性：在不同专业和不同工种的任务之间，确定相互交接的日期和方式，各班组保证工程进度不在本工序造成延误。通过对各道工序完成的质量与时间的控制达到保证各分部工程进度的实现.如未能按节点工期完成计划，要即时检查，分析原因,对责任人进行处罚，责令其迅速采取补救措施。
五、 严格执行奖罚制度：对各个工种、工序制定严格的奖罚制度，对工期有重大影响的工序实行重奖重罚。
六、 保证劳动力配置：在保证劳动力的条件下,优化工人的技术等级,实现工种合理配置。对关键工序、关键环节和必要工作面根据施工条件及时组织抢工及实行双班作业.
七、 材料配置：按照施工进度计划要求及时进货，做到既满足施工要求，又要使现场无太多的积压，以便有更多的场地安排施工。建立有效的材料市场调查和采购、供应部门。
八、 资金配备：准备足够的流动资金,将资金合理分配于人工费、材料费等各个方面,不挪用工程款，保证资金的专款专用，使施工能顺利进行.
第十一章 质量保证措施
一、 目标考核：对防水工程质量实行目标管理,确保防水工程质量,确保有关分部工程质量。以此作为项目经理部的考核目标，公司将根据考核情况对项目经理部有关人员进行奖惩。
二、 明确管理体系：在公司技术质量部门的指导下，建立以项目经理为首的项目质量管理体系，全面检测每一分项工程的质量等级，确保质量目标的实现。
三、 加强技术交底：加强技术管理,认真贯彻学习国家标准规范及各项质量管理制度，建立岗位责任制，熟悉各类施工图纸，组织各班组召开技术交底会,对施工难点和重点进行讲解。
四、 岗位责任制:质量目标分解，将质量责任层层挂牌,层层落实。由质检员行使质量否决权和奖罚权。
五、 奖罚制：将班组优良与合格的工资差距拉大，质量评定按施工面各部位分开进行，实行优质重奖,劣质重罚的方法,最大限度地调动工人的积极性。
六、 材料进场检查制:严格执行各项材料的检验制度,加强原材料进场的质检和施工过程的检查，各种材料必须接到检验合格通知后，方可使用。不合格的材料不准在工程中使用.防水材料都必须有出厂合格证和试验资料.不同材料必须合理分类、堆放整齐.
七、 三检制：质量严格检查，坚持“自检、交接检、专检"三检制。隐蔽工程必须经监理、质监单位验收合格后,方可组织下道工序施工。
第十二章 安全文明施工措施
一、 建立安全生产管理体系：项目经理为本工程项目安全生产、文明施工第一责任人, 技术负责人和安全员统一抓各项安全生产、文明施工管理措施的落实工作.
二、 上岗前教育：对全体施工人员进行安全生产教育，考核合格后方可上岗，施工前进行安全技术交底.
三、 正确使用安全“三宝”：进入施工现场统一着装，必须戴安全帽；高空作业必须系好安全带，安全带与固定物的拉结必须加强检查；建筑物的临边洞口处必须设置安全防护栏杆及警语牌。
四、 防雨措施:设专人掌握气象信息，及时作出大风、大雨预报，采取相应技术措施，防止发生事故；禁止在台风、暴雨等恶劣的气候条件下进行室外施工。
五、 遵章施工：遵守有关市容、场容管理制度，加强现场用水、排污的管理，做到场地整洁,搞好现场清洁卫生.
六、 场地整齐:进入施工现场的各种机械设备、半成品、原材料等，均须按指定位置,堆放整齐，不得随意乱放,以保证道路畅通。
七、 工完料清：对施工人员进行文明教育,做到谁做谁清,工完料清,场地干净。
八、 控制现场噪音：减少对周围环境的干扰。夜间操作按总包要求进行。
九、
第十三章 其它施工措施
一、 相关单位协调配合措施
1. 积极参加工程例会:由甲方、监理部门、总承包单位组织的各协作单位参加的工程例会必须参加，及时通报并处理施工中的各种问题，确保现场按计划施工.
2. 加强与总包的协调配合：服从总包单位统一指挥，为总包单位创造更大的工作面,从而为缩短总工期作出努力。
二、 成品、半成品保护措施
1. 制度保证：项目经理部对各个阶段、各个工序制定详细的成品保护细则和严厉的成品保护奖罚制度，并分区指定成品保护负责人，明确责任范围。对成品采取“护、包、盖、封”等保护措施.
2. 专人巡查：成品保护是防水工程成败的关键,为确保防水工程达到理想的效果，对于成品保护必须特别注意,必要时派专人巡视施工现场。
3. 防水层保护：在防水层施工中或防水层已完成而保护层未完成时，是成品保护的最关键时期.在此其间，禁止任何无关人员进入现场，严禁穿带铁钉、铁掌的鞋进入现场,以免扎伤防水层。防水施工人员、物料进入，必须遵守轻拿轻放的原则，严禁尖锐物体撞击扎伤防水层。
4. 及时修补：防水层施工完毕后，不能在防水层上开洞或钻孔安装机器设备。如不得已必须在防水层上开洞、钻孔的，应先做好记录，并安排修补。在施工过程中，如发现防水层遭到破损，应尽快组织维修。

第十四章 保修年限

1. 保修年限5年
