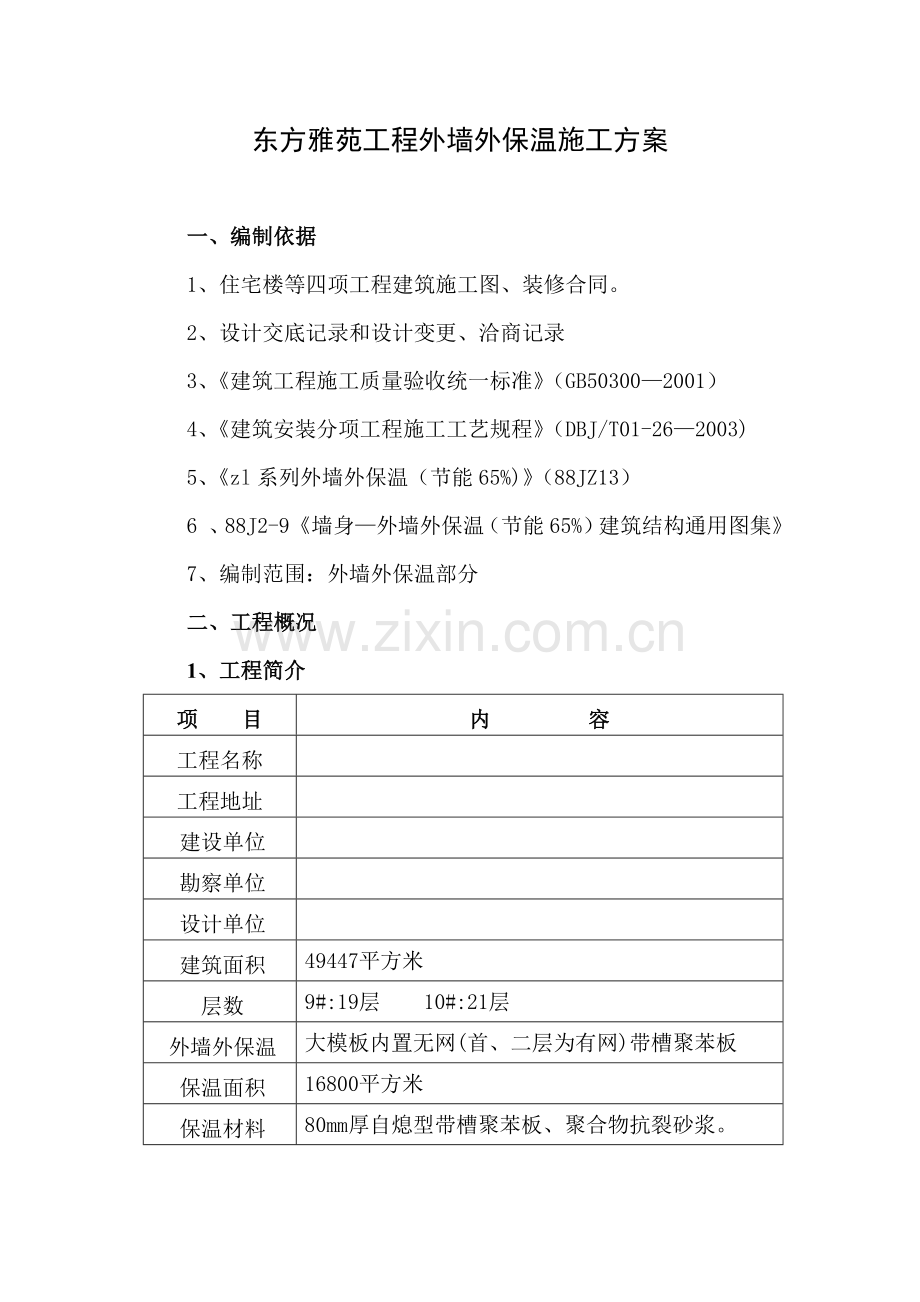

东方雅苑工程外墙外保温施工方案

一、编制依据
1、住宅楼等四项工程建筑施工图、装修合同。
2、设计交底记录和设计变更、洽商记录
3、《建筑工程施工质量验收统一标准》（GB50300—2001）
4、《建筑安装分项工程施工工艺规程》（DBJ/T01-26—2003)
5、《zl系列外墙外保温（节能65%)》（88JZ13）
6 、88J2-9《墙身—外墙外保温（节能65%）建筑结构通用图集》
7、编制范围：外墙外保温部分
二、工程概况
1、工程简介
项 目
内 容
工程名称

工程地址

建设单位

勘察单位

设计单位

建筑面积
49447平方米
层数
9#:19层 10#:21层
外墙外保温
大模板内置无网(首、二层为有网)带槽聚苯板
保温面积
16800平方米
保温材料
80mm厚自熄型带槽聚苯板、聚合物抗裂砂浆。

2、工程材料概况
（1）聚苯乙烯泡沫塑料板（以下简称聚苯板）
必须符合《隔热用聚苯乙烯泡沫塑料》（GB10810)标准中ZR阻燃型第一类的要求(见下表）.板厚为80mm。
聚苯板技术要求
表观密度（kg/m3)
导热系数（W/m。k)
抗拉强度
KPa
厚度偏差（mm)
18～22
≤0。041
≥100
±2
（2）聚合物水泥砂浆抗裂剂技术性能指标符合下表的要求：
抗裂砂浆技术性能指标
项目
单位
指标
砂浆稠度
mm
80—130
可操作时间
h
2
拉伸粘结强度
Mpa
>0.8
浸水拉伸粘结强度7d
MPa
>0。6
浸透压力比
％
≥200
抗弯曲性
-
5％弯曲变形无裂纹
3．施工部署
（1）工程目标
质量目标：北京市结构长城杯
工期目标:2005。10.25日进场,总工期:50天
安全目标:确保无重大工伤事故、杜绝死亡事故、轻伤频率控制在3‰之内。
(2）协力单位：由北京市大兴宏光新型保温建筑材料厂负责外保温施工
项目经理部组织机构图

施工组织总负责人

主任工程师

现场施工负责人

机电负责人

质量监控

技术协调

北京大兴宏光新型保温建筑材料厂
工程部

物资负责

机电安装部

安全监控

三、施工准备
1、劳动力配置
放线工
技工
杂工
合计
1
75
4
80

2、主要机械及工具一览表

序号
机械设备名称
数量
单位
设备状况
1
电热丝切割器
3
台
良好
2
砂浆搅拌机
3
把
良好
3
螺丝刀
20
台
良好
4
壁纸刀
20
把
良好
5
2m托线板
20
把
良好
6
抹子
50
把
良好
7
剪刀
10
把
良好
8
2m靠尺
20
把
良好
3、外保温主要材料计划表
序号
材 料 名 称
规 格 型 号
1
聚苯乙烯泡沫塑料板
板厚80mm，标准规格为1200×2800
2
硅酸盐水泥
425＃
3
水泥砂浆抗裂剂

4
耐碱玻璃纤维涂塑网格布
经、纬向25/100mm，布重≥180g/m2
6
中细砂
细度模数2.0~2。8，筛除大于2.5mm的颗粒，含泥量小于1%，无胶泥。
7
ф6尼龙胀管丝锚栓
ф6
4、施工电源：利用施工现场电源
四、施工工艺

外墙外保温基本构造
工艺流程: 聚苯板加工→ 墙体钢筋绑扎、混凝土垫块 → 外侧聚苯保温板就位并临时固定→ 内侧大模板就位固定→ 插放穿墙螺栓及套管 →安装外墙组合模板 →调整 →支撑加固、螺栓拧紧→ 浇筑混凝土→ 拆模板→ 清理聚苯板表面污物→ 吊垂直、套方、弹控制线→ 做饼、冲筋→ 抹胶粉聚苯颗粒保温浆料进行局部找平→ 抹抗裂砂浆铺压玻纤网格布
(一) 组合浇筑施工工艺
1、作业条件:按施工设计图做好聚苯板的排板方案,墙体钢筋绑扎完毕，水电箱、盒、门窗洞口安装完毕,混凝土垫块符合设计要求，办完隐蔽工程验收手续。
2、先根据建筑物平面图及其形状排列聚苯板，并且根据其特殊节点的形状预先将聚苯板裁好,将聚苯板粘接上,在板竖缝处用塑料夹子将两块聚苯板连接在一起， 弹好墙身线,在聚苯板外墙模板系统支模时,首先将聚苯板按外墙身线就位于外墙钢筋的外侧,使用专用ф6尼龙胀管丝锚栓穿透聚苯板，在就位时用绑扎丝与墙体绑扎牢固,入墙不得小于50mm,绑扎时注意聚苯板底部应绑扎紧一些，使底部向内收3～5mm，以保证拆模后聚苯板底部与上口平齐.锚栓位置设在两块板的竖缝处，在2.8m高度设置4个，板中设置3个，即每块标准板不应少于7个锚栓。
3、外墙钢筋绑扎好后，绑扎按混凝土保护层厚度要求的砂浆垫块，每平方米不得少于4块,首层的聚苯板必须严格控制在同一水平线上，保证上层聚苯板的缝隙严密和垂直，在板缝处用聚苯胶填塞.
4、在外侧聚苯板安装完毕后，安装门窗洞口模板，安装内侧模板之前要检查钢筋和各种水、电预埋件位置是否正确,并清扫模内杂物.
5、内侧模板按内墙身位置线找正之后,将外墙内侧的大模板准确就位,调整好垂直度，固定牢固.
6、穿穿墙螺栓：按照大模板穿墙螺栓的间距,用电烙铁给聚苯板开孔,使模板与聚苯板的孔洞吻合,孔洞不宜太大以免漏浆.
7、固定外侧大模板,紧固螺栓，调整垂直、平整.
8、浇筑混凝土、拆模。墙体模板立好后,须在聚苯板上端扣上一个槽形的镀锌铁皮罩，防止浇筑混凝土时污染聚苯板上口,浇筑混凝土完毕拆除内外墙大模板,聚苯板上口的镀锌铁皮保护罩仍保持不动,作为楼板的外模。
9、聚苯板浇筑时的注意事项
(1)在外墙外侧安装聚苯板时，将启口缝对齐,墙宽不合模数的用小块保温板补齐，门窗洞口处保温板可不开洞，待墙体拆模后再开洞。门窗洞口及外墙阳角处聚苯板外侧燕尾槽的缝隙，仍用切割燕尾槽时多余的楔形聚苯板条塞堵，深度10～30mm.
(2)聚苯板竖向接缝时注意避开模板缝隙处.
（3）在浇筑混凝土时,注意振捣棒在插、拔过程中，不要损坏保温层。
(4)在整理下层甩出的钢筋时,要特别注意下层保温板边槽口，以免受损.
(5）墙体混凝土浇筑完毕后,如槽口处有砂浆存在应立即清理。
（6）穿墙螺栓孔,应以干硬性砂浆捻实填补，随即用保温浆料填补至保温层表面。
(7）聚苯板在开孔或裁小块时，注意防止碎块掉进墙体内。
(二) 胶粉聚苯颗粒保温材料找平
(1)保温板面应清理干净，无空缺、无油渍、浮尘等，保温板面应刷界面剂.
（2）吊垂直、套方、找规矩、弹厚度控制线，拉垂直、水平通线，套方做口.
（3)对板面、门窗口保温板有残缺的,采用胶粉聚苯颗粒保温砂浆修补。
（4)如局部有凹凸不平处用胶粉聚苯颗粒保温砂浆进行局部找平或打磨。
(三) 聚合物抗裂砂浆层施工
1、抹聚合物抗裂砂浆底层
（1）配料配制
水泥砂浆抗裂剂：425＃硅酸盐水泥:中砂=1：1：3(重量比）.一次配制量以2h内用完为宜。
（2）抹底层JHW 抗裂砂浆3～4mm，用抹子搓平。
2、贴耐碱网格布
(1）门、窗洞口四角应沿45°方向各加一层400mm×200mm网格布进行加强，加强布位于大面网格布下面。如下图所示。

图六 门窗洞口网格布加强示意图
(2)将大面网格布沿水平方向绷平,用抹子由中间向上、下两边将网格布抹平，使其紧贴底层聚合物砂浆。相邻网格布搭接宽度不小于50mm，不得使网格布皱褶、空鼓、翘边，砂浆饱满程度达到100%,不应出现大面积露布现象，大墙面要抹平，找直,保持阴阳角的方正和垂直度。阴角处耐碱网格布要压茬搭接,其宽度大于等于50mm,阳角处也应双向包角压茬搭接,其宽度大于等于150mm。
2、抹聚合物抗裂砂浆面层
（1)配料：与抗裂砂浆底层配比相同。
（2）在底层聚合物抗裂砂浆凝结前，抹面层聚合物抗裂砂浆，抹灰厚度以盖住网格布为准，约1mm.
(3)首层墙面加铺一层加强网格布，以提高抗冲击能力。在首层墙面阳角处，在双层网格布之间设专用金属护角,护角高度为2米，在第一层网格布铺贴好后，应放好金属护角,用抹子在护角处拍压出抗裂砂浆,抹第二道抗裂砂浆包裹住护角,保证护角安装牢固.
(4）养护:待面层聚合物砂浆终凝后，常温时养护3d，（冬施时采取覆盖阻燃草帘子保温),不得使墙面发干.
（5）抗裂面层角口处需做压平修整，窗台口处要平直,不得有毛刺,窗口阳角应用阳角抹子赶压修整顺直.
（6）抗裂砂浆施工完毕后应按检验批的要求对工程质量进行全面检查.
3、操作注意事项
(1）聚合物抗裂砂浆需用砂浆搅拌机搅拌均匀，委派专人负责，保证配比准确。
（2）门窗洞口角部的聚苯板，必须采用整块聚苯板裁出“p”形板,边长不得小于200 mm，不得拼接.
(3)涂抹抗裂砂浆前，应先检查聚苯板是否干燥，表面是否平整，并去除板表面的有害物质、杂质或表面变质部分.
(4)水、电及其它相关专业必须与外保温施工密切配合，各种管线的预留孔、设备的预埋件应在外保温施工前预先留置。
五、质量保证措施
1、保证措施
(1)认真执行隐检和质检员的巡回检查制度
（2）班前与个人之间认真执行“自检”、“互检"、“交接检”制度,检查结果要挂牌，分清质量责任，认真监督狠抓质量.
（3)在进行大面积施工前，要先进行样板施工,经检验合格后方可进行大面积施工。
（4）在施工交接过程中，要做好中间检查交接记录.
2、外保温施工质量标准
1、主控项目
(1）聚苯板、网格布的规格和各项技术指标，聚合物抗裂砂浆的配制原料的质量,必须符合本方案及有关标准的要求.
(2）保温层与墙体以及各构造层之间必须粘结牢固,无脱层、空鼓。面层无爆灰和裂缝。
2、一般项目
(1）表面平整、洁净,接茬平整，线脚顺直、清晰,毛面纹路均匀一致.
（2）护角符合施工规定,表面光滑平顺,门窗框与墙体间隙填塞密实，表面平整。
(1) 孔洞、槽、盒位置盒尺寸正确,表面整齐、洁净，管道后面平整.
3、允许偏差项目
聚苯板安装的允许偏差应符合下表的规定。

聚苯板安装允许偏差及检查方法
项次
项目
允许偏差（mm)
检查方法
1
表面平整
5
用2m靠尺和楔形塞尺检查
2
垂直度
每层
7
用2m托线板检查
全高
H/1000且不大于22
用经纬仪或吊线和尺量检查
3
阴、阳角垂直
6
用2m托线板检查
4
阴、阳角方正
3
用200mm方尺和楔形塞尺检查
5
接缝高差
≤4
用直尺和楔形塞尺检查
6
板间缝隙
≤8
尺量
六、成品保护措施
(1）施工中各专业工种应紧密配合,合理安排工序,严禁颠倒工序作业.
（2)在抹灰前应对保温层半成品加强保护，尤其应对首层阳角加以保护.分隔线、滴水槽、门窗框、管道、槽盒上残存砂浆应及时清理干净。
（3)防止明水浸湿保温墙面。
(4）在保温墙附近不得进行电焊、电气操作，不得用重物撞击墙面。
(5)聚苯板存放时应有防火、防潮和防水措施,转运时应注意保护,以免碰坏.
七、安全、消防、文明施工及环卫措施
1、板材运输、装卸应轻抬轻放，堆放场地应坚实、平整、干燥,注意防火。
2、各种材料分类存放并挂牌标明材料名称，切勿用错，粉料存于干燥处，严禁受潮.
3、所有进厂人员要戴好安全帽、高空作业系好安全带，不许从高空往下扔东西，严格遵守有关的安全操作规程,实现安全生产和文明施工。
4、为保证施工作业人员的人身安全，要求现场沿架子外立面内侧要立挂满封密目网,底部要拉牢兜平。
5、脚手板要满铺,并搭牢，严禁探头板出现.
6、操作层及防护层满铺。首层固定一层防护，顶层固定一层防护，外保温操作层板随进度上翻。操作层和防护层均为满铺钢脚手板，立杆距墙面为400mm，立杆与外墙之间加装300mm脚手板。架子尽头、外侧设木质挡脚板,1。2米处加护身栏。
7、架子搭设必须由架子工搭设,相关人员持证上岗。
8、架子搭设完毕要层层有验收，验收合格方可使用。
9、运输水泥、砂、及聚合物水泥砂浆、聚苯板材料前向材料分供方进行扬尘控制交底，要求对运输车辆进行检查,杜绝由于车辆原因引起的遗洒，严禁超载运输，对车厢进行蒙盖。对于意外原因所产生的遗撒及时进行处理。
10、运输水泥、砂、及抗裂砂浆的车辆在出入口设置车辆清洗处，并设置沉淀池。阴雨天设置专人对出场车辆进行检查,对携带污染物的车轮进行冲洗，并及时清理路面污染物。
11、修平工作完毕后，将粘在墙面的灰浆及落地灰及时清理干净.
12、配制抗裂砂浆的砂浆搅拌机在封闭的区域内使用，并使临界噪声达标。
13、做到先封闭周圈，然后在内部进行修平工程施工，将施工噪声控制在施工场界内，避免噪音扰民。。
14、现场设置废弃物临时置放点，并在临时存放场地配备有标识的废弃物容器，设专人负责对废弃的水泥、砂浆、保温板的边角料等进行收集、处理。

外墙外保温工程施工方案

项目名称:XX嘉苑住宅小区E区
文件编号: 68—xcjy-

开始实施日期 年 月 日
XX中煤建安集团公司XX嘉苑项目经理部

一、 编制说明
1。1编制原则
1。1.1依据工程项目的内容，科学地安排施工程序，合理组织施工，确保各项施工活动紧密衔接，加快施工进度，缩短工期，确保施工质量。
1。1。2选用先进的施工技术,合理选择施工方案，保持质量体系并使之有效运行，确保安全生产和提高工程质量。
1。2编制依据
1.2。1XX嘉苑E区建筑施工图。
1。2.2建筑施工手册。
1.2.3本施工方案参照的有关规范、标准、图集
序号
类别
规范、规程、标准名称
编号
1
国家
建筑工程施工质量验收统一标准
GB50300—2001
2
7
国家
建筑装饰装修工程质量验收规范
GB50210-2001
3
行业
施工企业安全生产评价标准
JGJ/T77—2021
4
行业
建筑施工高处作业安全技术规范
JGJ80—1991
5
行业
施工现场临时用电安全技术规范
JGJ46—2005
6
地方
住宅工程质量通病控制标准
DGJ32/J16-2005
7

行业
民用建筑节能设计标准(采暖居住建筑部分）
JGJ26--95
8
国家
民用建筑热工设计规范
GB50176—1993
9
行业
公共建筑节能设计标准
DBJ14—036—2006
10
行业
外墙外保温应用技术规程
DBJ14—035-2007
11
国家
墙体节能建筑构造标准设计图集
06J123
12
国家
外墙外保温建筑构造标准设计图集
02J121-1
二、 工程概况
本工程为XX嘉苑E区14#住宅楼工程，剪力墙结构，外墙采用20mm厚聚氨酯复合保温板保温。
三、 施工准备
3.1、施工现场准备及环境要求
3.1。1现场具备施工作业的外脚手架、吊篮，垂直运输设备、材料堆放场地。
3.1.2现场布置施工用电及用水设施。
3。1.3基层表面应干燥，结构外墙基面、门窗洞口经过三方验收合格,外门窗安装完毕，雨水管卡、预埋件、空调洞口、设备穿墙管道提前安装完毕。
3。1。4 施工前必须彻底清除基层表面浮灰及空鼓、开裂等影响粘结强度的因素。
3.1.5对墙体结构超差部分应剔凿或用水泥砂浆修补平整。
3。1。6施工现场环境温度和基层表面温度在施工时及施工后24小时内均不得低于5℃，风力不得大于5级，雨天严禁施工.
3.2、工机具及材料准备
3．2。1施工工具主要有外接电源设备、手推车、冲击钻、放线工具、铁剪子、滚刷、拖线板、靠吃、钢尺、螺丝刀、壁纸刀、钢丝刷等
3。3、材料准备
3.3．1保温板:表面密度、外观形状、容重、尺寸、厚度均符合设计要求。
3。3.2粘结砂浆、抹面砂浆、尼龙胀栓、玻纤网格布等到场材料必须有齐全有效的出场合格证、质量检测报告等资料。
3。4、技术准备
3。4。1熟悉工程图纸，了解图纸设计意图，对图纸中矛盾之处和标注不详的问题，及时进行沟通.
3。4。2了解材料性能指标，掌握施工要点，明确施工工序。
3.4.3提供工程所需要的材料和技术质量指标,并向现场安装负责人和施工工人进行现场安全技术交底.确保质量和现场安全无事故.
二、 施工工艺
4。1、工艺流程
材料准备→清扫及验收基层→吊垂直、找方正→配胶粘剂、搅拌粘结砂浆→粘贴保温板→打螺栓孔、拧入胀栓→打磨、修理、隐检、验收→抹聚合物抗裂砂浆→将网格布压入砂浆中→抹聚合物砂浆找平、检查验收
4.2、施工要点
4。2.1清扫及验收基层：用腻子刀和扫把将要施工的基层表面处理干净，并用2m靠尺检验基层表面。
4。2.2铺贴保温板：
4。2。2.1本工程所使用的标准板尺寸为：20 mm×600 mm×1200mm，非标准尺寸或局部不规则处按实际需要的尺寸加工，但必须注意切口与板大小面垂直，尺寸允许偏差为+2mm。
具体做法见下图：
4.2。2。2保温粘贴采用点框法，即粘锚结合、以粘为主的施工方法。在保温板四周抹50mm宽、高15mm的粘结带，中间抹8-10cm高1。5cm粘结带，呈梅花状分部，每块板与基层面的总粘接面积不得小于40%，地下室顶棚保温板粘贴面积不得小于60%。
4.2.2.3排板时按水平顺序排列，上下错缝粘贴，阴阳角处应做搭接处理,保证连续结合，且上下两排板应竖向错缝板长的1/2。每贴完一块板，随时用靠尺很拖线板检查平整度和垂直度,及时清除挤出的聚合物砂浆,使板与板间无碰头灰、不留间隙，缝宽超过5mm时用相应的保温板填塞,拼缝高差不得大于2mm，否则应用砂纸或专用打磨机具打磨平整.在粘贴窗框两侧的阳角和外墙阳角时，应先弹出基准线，作为控制阳角上下竖直的依据.在墙拐角处,应先排好尺寸，裁切好板，使其粘贴时垂直交错连接，保证拐角处顺直且垂直.如图：

保温板转角示意图
4.2。3锚固件固定：
保温板板粘贴24h后安装固定件，按设计要求的位置用冲击钻钻孔，锚固深度应为基层内35mm,基层钻孔深度不低于60mm。拧入锚固钉，钉头和圆盘不得超出板面.锚固件选用带压盘的尼龙胀栓.固定件个数为每平方米8套，任何板大于0.1㎡的单块板必须加固定件。

锚固件布置图
在固定锚固件时应先将圆盘用橡胶锤敲击进入聚苯板，并要求与聚苯板密实连接，然后用螺丝刀拧紧，压入聚苯板2mm左右。
4.2.4配置抹面砂浆：
4.2。4.1使用一只干净的塑料搅拌桶倒入干混砂浆，加入净水，注意应边加水边搅拌，然后用搅拌机搅拌约五分钟,直到搅拌均匀，且稠度适中为止，保证聚合物砂浆有一定的粘度。应将配好的砂浆静置5分钟，再搅拌即可使用,调好的砂浆应在1小时内用完，配好的材料应注意防风避雨，超过可操作时间不准再度加水使用。
4。2.4.2抹面砂浆配合比例（水：砂浆=1：4），只需加入净水，不能加入其它添加剂如:水泥、砂、防冻剂及其它聚合物等。保温板上抹聚合物砂浆，抹面厚度：3~5mm,首层增强做法：5~7mm。同时将网格布压入砂浆中。
4。2.5 埋贴网格布：
将大面积网格布沿垂直方向绷直绷平，并将弯曲面朝向左右两侧，用抹子自上而下地由中间向左、右两边将网格布抹平，使其紧贴底层聚合物砂浆，要求平整压实，严禁网格布褶皱、空鼓、翘边，网格布不得压入过深，仅以覆盖网格布微见网格布轮廓为宜，切忌面层砂浆搓揉，以免形成空鼓.单张网格布长度不得大于6m，网格布之间横向搭接宽度不小于100mm，竖向搭接不小于80mm。

五、 质量控制及成品保护
5。1施工质量的要求
5。1.1 主控项目：
5。1.1。1保温板的规格、各项技术指标以及粘结剂的质量均须符合有关标准。
5。1。1.2保温板与结构墙面必须粘接牢固，无松动现象，保温墙表面平整，无起皮、起皱及裂缝现象.
5.1.2 一般项目：
5。1.2.1板间拼缝宽为5±lmm，板缝必须用粘结剂挤实刮平,粘结牢固。 5.1.2。2钢板网要贴平，粘实，阴阳角处应拐过100mm。
保温板安装的允许偏差：
项次
项目
允许偏差（mm）
检查方法
1
表面平整度
2
用2m靠尺和楔形塞尺检查
2
垂直度
每层
5
用2m托线板检查
全高
H/1000且不大于20
用经纬仪或吊线和尺量检查
3
阴、阳角垂直度
2
用2m托线板检查
4
阴、阳角方正度
2
用200mm方尺和楔形塞尺检查
5
接缝高差
1。5
用直尺和楔形塞尺检查
5。1。2.3按照要求正确使用界面剂，保证有效粘接.
5.1.2.4墙角应按规范吊直找方正。
5。2成品保护措施
5。2。1施工中，各专业工种应紧密配合，合理安排施工工序，严禁颠倒工序作业。
5。2。2对抹完聚合物砂浆的保温墙体，不得随意开凿孔洞，如确实需要开凿，应在聚合物砂浆达到设计强度后方可进行，安装物件后其周围应恢复原状.
5.2.3 推小车或搬运东西时要注意不要碰坏口角和墙面.抹灰用的大杠和铁锹把不要靠在墙上。严禁踩蹬窗台，防止损坏其棱角.防止重物撞击墙面。
5.2。4拆除脚手架时要轻拆轻放，拆除后材料码放整齐，不要撞坏门窗、墙面和口角。
5。3应注意的问题
5.3。1按照要求正确使用界面剂，保证混凝土和抹灰面的有效粘接.
5.3。2各种材料应分类存放并挂牌标明材料名称,不得错用。
5。3。3暑天施工时，应适当安排不同的作业时间，尽量避开日光暴晒时段.
5。3.4不得在保温板板上部放置易燃及溶剂型化学物品,不得在上面加工作业电气焊活。
5.3。5网格布裁剪应尽量顺经纬线进行.
5。3.6调制粘接剂和聚合物砂浆宜用电动搅拌器,用完后清理干净.
5.3.7在抹灰层凝结硬化前应防止快干、水冲、撞击、振动和挤压,以保证灰层有足够的强度。
5。3.8水电专业必须与外保温施工密切配合，各种管线和设备的埋件必须固定于结构墙内,不得直接固定保温墙上,锚固深度不小于120mm，并在粘贴保温板前埋
六、安全目标及注意事项
6。1 安全目标：
杜绝重伤及死亡事故，轻伤率控制在3‰以下。
6.2注意事项：
6。2.1各种材料应分类存放并挂牌标明材料名称，不得错用。
6.2。2暑天施工时，应适当安排不同的作业时间，尽量避开日光暴晒时段。
6.2.3不得在保温板板上部放置易燃及溶剂型化学物品,不得在上面加工作业电气焊活。
6。2.4网格布裁剪应尽量顺经纬线进行.
6．2。5调制粘接剂和聚合物砂浆宜用电动搅拌器,用完后清理干净。
6.2。6应严格遵守有关安全操作的规程，实现安全生产和文明施工。
6。2.7施工完毕后,做到人走场清，保持干净卫生的施工环境。
6。3现场安全文明施工
6。3.1进入现场必须佩带安全帽、系好安全带，在高空作业必须系好安全带。
6.3.2操作线应提前检查脚手架(吊篮）是否牢固,高度是否满足操作要求,合格后才能进行上架操作。
6。3.3脚手架操作面要满铺脚手板，满挂安全网。架子上堆放材料不得过于集中，存放砂浆的灰斗等要放稳。
搭设脚手不得有探头板，并严禁脚手板支搁在门窗上。
6。3.5脚手架连墙件拆除要经工程负责人或技术负责人同意方可拆除。
6。3.6搅拌与抹灰时，注意防止灰浆溅落眼内.
严禁酒后上岗。

翠莲佳苑一期9～12#楼工程
（无机玻化微珠）
外
墙
保
温
施
工
方
案
施工单位：苏州嘉盛建设工程
编制人:
日 期：2021年7月

目 录
一、工程概况 3
二、编制依据 3
三、施工准备 3
1、施工条件 3
2、施工机具 4
3、技术准备 4
四、施工工艺 4
1、玻化微珠保温砂浆体系说明 4
2、施工工艺 4
3、施工方法 5
4、局部构造节点及详图 6
五、检验批的划分及同条件养护试块的留置。..。。。.。。。..6
六、无机玻化微珠保温砂浆质量验收标准 7
1、主控项目 7
2、一般项目 7
3、尺寸偏差项目 7
七、安全文明施工及环保控制措施 8
1、安全文明施工： 8
2、粉尘控制措施 8

镇翠莲佳苑一期9~12＃楼
外墙外保温系统工程施工方案
一、工程概况
工程位于相城区望亭镇翠莲佳苑一期，其建筑类别为18层剪力墙结构。外墙砌体采用200mm墙宽砂加气轻质砖，外墙外保温采用膨胀玻化微珠，饰面采用外墙涂料。
二、编制依据
1、《建筑节能工程施工质量验收规范》GB50411—2007
2、《外墙外保温工程技术规程》JGJ 144-2021
3、《建筑保温砂浆标准》GB/T200473—2006
4、《建筑装饰装修工程质量验收规范》GB50210—2001
5、《建筑工程施工质量验收统一标准》GB50300—2001
三、施工准备
1、施工条件
(1)、基层墙体应符合《建筑装饰装修工程质量验收规范》GB50210—2001和《砌体工程施工质量验收规范》GB5 3-2002的要求。
（2)基层表面应将表面浮灰、油污等清理干净，大于10mm的凸出物应剔除、铲平;
（3）、门窗框及墙身上各种进户管线，水落管支架，预埋管件按设计安装完毕，并预留出外保温层的厚度；
(4)、施工中环境风力应不大于5级，严禁雨天施工,雨期施工时应采取防雨措施，夏季应避免阳光暴晒；
（5)、外墙挂栏，安全检查合格;
(6）、主体施工遗留空洞板缝等提前处理好；
2、施工机具
外接电源设备，垂直运输机械,水平运输手推车,300L砂浆搅拌机,外墙脚手架，测量仪器，电锤及放线工具,水桶,滚刷，铁锹，手锤，剪刀，钳子,经纬仪,托线板，垂直尺，检测尺,直角检测尺，靠尺，塞尺，钢尺及常用抹灰工具,抹灰专用检测工具等。
3、技术准备
所有施工材料（玻化微珠原料、镀锌钢丝网、纤维网格布、保温锚栓、界面剂、抗压强度）均已经完成了复试和复试报告的报审工作.施工方案对相关的技术人员和班组已经熟知和领会，技术员依据方案和技术规范的要求编制完技术及完全交底，已经履行了口头交底和书面交底的程序。
本系统大面积施工前，应在现场采用相同材料、构造做法和工艺制作样板墙或样板间，熟悉工程图纸和资料，了解材料性能指标,掌握施工要点，明确施工工序。
四、施工工艺
1、玻化微珠保温砂浆体系说明
无机玻化微珠保温砂浆系统是一种新型保温隔热材料，采用轻质玻化微珠产品，替代传统的普通膨胀珍珠岩和聚苯颗粒作为保温型干混砂浆的轻质骨料的保温砂浆相比，具有保温、抗老化、耐水、不空鼓、不开裂、强度高、粘结性能好、防火强度高，质轻、保温、隔热隔声好，电绝缘性能好，耐磨、耐腐蚀，防辐射等到显著特点。
2、施工工艺

基层墙面处理

配制界面砂浆

滚涂界面砂浆

吊垂直线、套方、弹控制线

配制膨胀玻化微珠保温砂浆保温浆料

用膨胀玻化微珠保温浆抹灰饼、冲筋

抹膨胀玻化微珠保温浆料

配制防水抗裂浆料

固定热镀锌电焊网铺平

抹防水抗裂砂浆

配面砖粘结胶浆

粘结面砖

面砖勾缝

3、施工方法
（1)、基层墙面处理：彻底清除基层抹灰层表面浮灰、油污、空鼓及风化物等影响墙面施工的物质，墙体表面突出物大于或等于10mm时应剔除,剔除凹凸出墙面部分后，应用1：3水泥砂浆找平;
（2）、吊垂线、套方、弹保温层厚度控制线：根据保温层厚度要求挂垂直基准线，并在墙面弹出门窗水平线、垂直控制线等；
（3）、按设计要求的保温层厚度,用膨胀玻化微珠保温砂浆打点做标准厚度灰饼，冲筋，以控制保温层的厚度。灰饼、冲筋做法:按设计的保温层厚度用玻化微珠保温砂浆做灰饼、冲筋，灰饼、冲筋之间的距离不超过2m；
(4）、涂刷界面剂：找平层干燥后开始涂刷界面剂.首先将界面剂粉料与水以4∶1左右的比例机械搅拌成粘稠的浆料，使其达到均匀无结块；使用抹子等工具将浆料一次批涂在抹灰层等基层的表面，批嵌厚度宜控制在2~4mm之间;界面剂批涂后5～10分钟内进行保温砂浆层的粉刷；已拌好的界面剂浆料宜控制在3小时内刷完；
（5）、膨胀玻化微珠保温砂浆配制：玻化微珠保温砂浆应按照设计或产品使用说明书配制,采用机械搅拌，按照包装袋上加水比例说明，先在砂浆搅拌机中加水,然后加入保温浆料干混料，至搅拌均匀且出现粘性时止，搅拌时间约3min~5min，静置3min～5min后才能使用，并应在2h内用完；
(6）、膨胀玻化微珠保温砂浆施工：保温层与基层之间粘结必须牢固，不应脱层、空鼓和开裂。抹无机膨胀玻化微珠保温砂浆保温沙浆保温层施工至少分2-3遍每遍抹灰间隔时间应在24h以上。第一遍抹灰应均匀压实，厚度不宜大于15mm，第二遍注意抹平，待厚度达到冲筋厚度时，先用大杠搓平，再用木抹抹平压实。门窗、洞口垂直度、平整度应达到验收标准要求;
(7）、无机膨胀玻化微珠保温砂浆施工应自上而下,施工温度不低于—5℃；
（8）、玻化微珠保温砂浆养护及验收：施工后24h内应做好保温层的防护,严禁水冲、撞击和振动。保温砂浆终凝后应及时进行洒水养护。保温层应垂直、平整、阴阳角方正、顺直，否则应进行修补；
(9)、抗裂砂浆施工：应在保温砂浆干燥固化后（一般为5d）进行下道工序，抗裂砂浆应满足设计要求厚度并应分遍施工，搅拌好的抗裂砂浆应在1.5h内用完，具体做法：先抹第一道抗裂砂浆，在砂浆初凝前铺贴耐碱玻纤网格布，然后再抹第二道抗裂砂浆，不得有干贴现象,粘贴饱满度应达到100%。
（10）、耐碱玻纤网格布施工：
、耐碱玻纤网格布拼接应采用搭接法，搭接长度不得小于100mm.
、墙体阴、阳角部位以及门窗洞口等有附加耐碱玻纤网格布的部位，应在抗裂砂浆大面积施工前先用抗裂砂浆局部铺贴。
、施工时耐碱玻纤网格布应顺势找直、抹平，并保持阴阳角的方正和垂直度。两层耐碱玻纤网格布之间应有抗裂砂浆层,不得干叠、皱折.铺贴时不得用力拉扯耐碱玻纤网格布。
（11）、饰面层施工：饰面层为外墙涂料时，应在抗裂防护层上用柔性腻子批嵌平整后再刷涂料；饰面层为文化石与面砖时按设计要求使用1:2聚合物水泥砂浆粘贴;
（12）、外墙面纵、横向≥6m时，设置伸缩缝；
4、局部构造节点及详图

五、检验批的划分及同条件试块的留置

墙体节能工程验收的检验批划分应符合下列规定：
（1）、采用相同材料、工艺和施工做法的墙面，每500～1000m2面积划分为一个检验批，不足500m2 也为一个检验批。
（2)、 检验批的划分也可根据与施工流程相一致且方便施工与验收的原则，由施工单位与监理（建设）单位共同商定。
(3）、本工程检验批的划分严格按照规范的要求，每栋楼每两层划分为一个检验批。3#楼每三层划分为一个检验批。
同条件养护试块的留置：
本工程外墙采用保温浆料做保温层，应在施工中制作同条件试件，检测其导热系数、干密度和压缩强度。保温浆料同条件试件应由监理工程师见证取样送检。同条件养护试块的数量为每个检验批不得少于三组。
六、无机玻化微珠保温砂浆质量验收标准

1、主控项目
(1）、本系统所用的所有组成材料的技术性能指标和施工质量均应满足有管国家标准、行业标准的要求。
（2）、保温材料的厚度及构造做法应符合建筑节能的设计要求，保温材料的厚度均匀,不允许有负偏差。
（3)、保温层与基层墙体以及各构造层之间必须粘结牢固面无脱层、空鼓、裂缝，面成无粉化、起皮、爆灰等现象。
2、一般项目
（1）、表面平整、整洁、接茬平整、无明显抹纹、线角、分格条顺直、清晰。
（2)墙面所有的门窗口、孔洞、槽、盒、位置和尺寸正确,表面整齐洁净,管道后面丘灰平整.
（3）、分格条（缝）宽度、深度均匀一致,条（缝）平整光滑，棱角整齐，横平竖直、通顺。
（4)、滴水线槽流水方向正确，且顺坡。
（5）、抹面层和饰面层分项工程施工质量应符合现行国家标准《建筑装饰装修工程质量验收规范》（GB50210—2001）和《涂饰工程施工及验收规程》（JGJ/T29-2003)
3、尺寸偏差项目
玻化微珠保温砂浆允许偏差及检查方法
序号
项目
允许偏差（mm）
检查方法
1
立面垂直
4
用2托线板检查
2
表面平整
用2m靠尺及塞尺检查
3
阴阳角垂直
用2托线板检查
4
阴阳角方正
用2m靠尺及塞尺检查
5
分格条(缝）平直
拉5m通线和尺量检查
6
立面总高垂直度
H/1000且不大于20

用经纬仪、吊线检查
7
上下窗口左右平移
不大于20
8
同层窗口上下
9
保温层厚度
不允许有负差
用探针、钢尺检查

七、安全文明施工及环保控制措施
1、安全文明施工：
(1)、按划定的区域放置材料及设备。
（2)、按指定的地点堆放垃圾，做到人离场清。
（3）、为了降低现场施工噪声，所需材料的锯、切、割等工序，尽量在工地临时车间内完成。
(4)、禁止在未经允许的时间及场地施工.
（5）、做好钢脚手架搭设及安全防护设施.
（6）、施工人员随身带的工具要挂牢，防止坠落伤人。
（7）、作业面必须满铺跳板，用铁线把跳板两头绑扎在钢管上，防止探头跳.
2、粉尘控制措施
(1)、禁止在施工现场焚烧废旧材料、有毒、有害和有恶臭气味的物质。
（2)、装卸有粉尘的材料时，应洒水湿润后进行.
（3）、现场施工垃圾全部统一堆放在临时垃圾场。
