木工专项施工方案
(可以直接使用，可编辑 优秀版资料，欢迎下载）

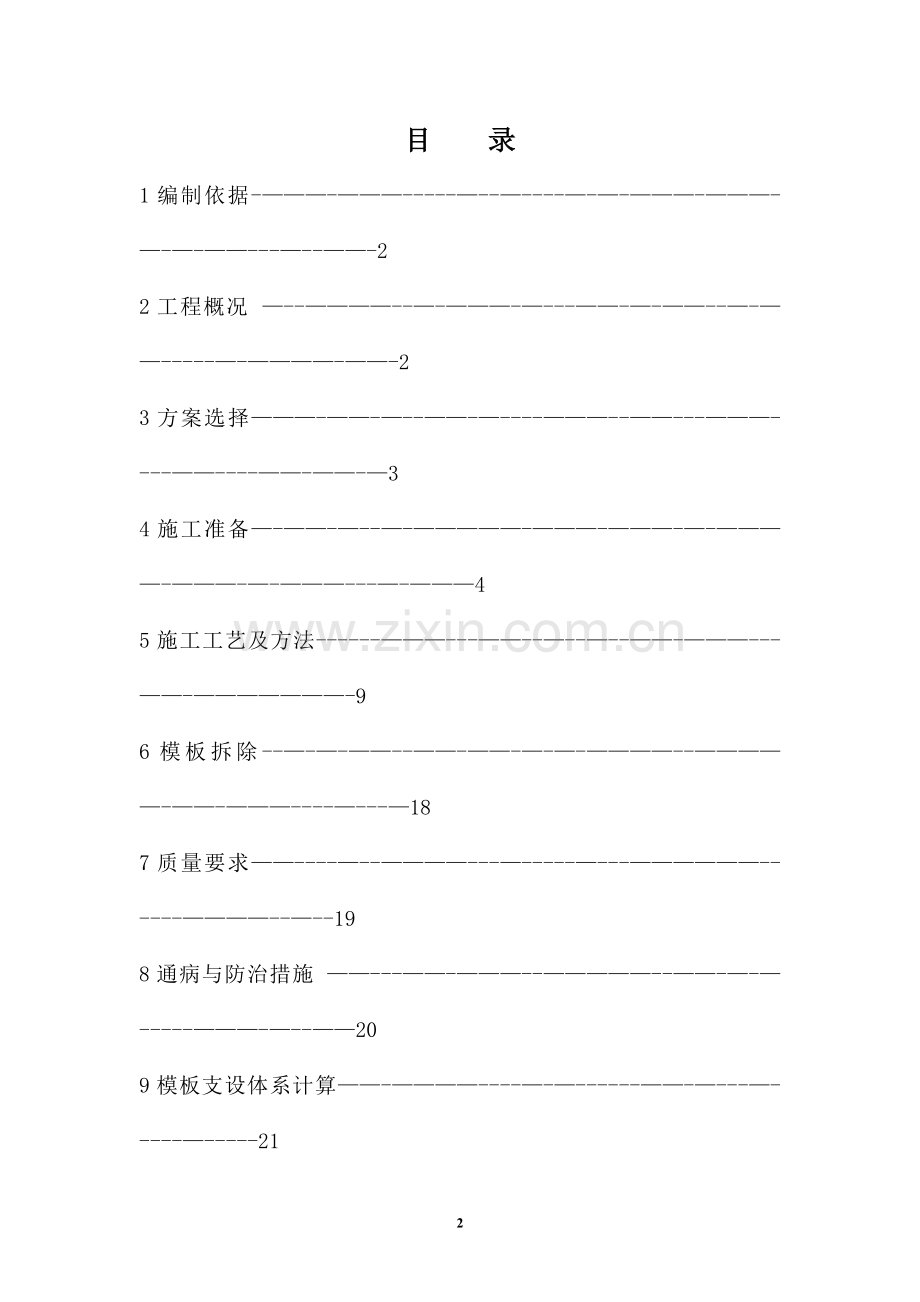

目 录
1编制依据-———-———-----—--—----—-—-———-———-—-—-——---—--——-2
2工程概况 —--————--—-———-—---——-—-——--—-——-----—-————-——-2
3方案选择———-——-—--——-—----———--——---———----——----——-——-—3
4施工准备—-——-—--—-—————-———-———-—-————-———-—-———---—-———4
5施工工艺及方法------———---——--—--—--——-———---——-———————-9
6模板拆除--—-—-——--——-——-—-—-————--—————-——-———----—---—18
7质量要求——----—--————---—-----—---——————------————--—--19
8通病与防治措施 ——---——-———--—————--——-—-—-----———-—--——20
9模板支设体系计算——-————----—-—------——-—---—-----—-----21
10现场模板堆放-———-——--———--—-——--—-——--—-—---———-——-———22
10模板成品保护——--—-—--—----——-—--——-—-—--—-———---—--———24
11安全文明施工要求-———-—----———--—--—----——-----—-—-——-—25

一、 编制依据
《建筑结构荷载规范》GB50009-2001
《混凝土结构工程施工质量验收规范》GB50204—2002（2011版)
《建筑施工计算手册》
《建筑施工手册》
《建筑施工模板安全技术规范》JGJ162-2008
《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010
《建筑施工扣件式钢管脚手架安全技术规范》JGJ130—2011
《建筑机械使用安全技术规程》JGJ33—2001
《施工现场临时用电安全技术规程》JGJ46—2005
《建筑工程大模板技术规程》JGJ74—2003
二、工程概况
本工程为XX工程，主楼结构形式为钢筋混凝土剪力墙结构，地下一层为人防工程及车库,地上一至三层为裙房，四至二十六层为住宅楼，建筑面积约19966平方米，本工程建筑高度均为80.05米。基础～三层采用镜面板,四层～二十六层采用全钢大模板。层高分别为:地下一层层高3.3m,一层层高为4。5m,二层层高为4.2m，三层层高为4.17m，四至二十六层层高均为2。9m。
三、方案选择
（一）、本工程考虑到施工工期、质量和安全要求,故所以在选择方案时，充分考虑以下几点：
1、模板及其支架的结构设计，力求做到结构要安全可靠，造价经济合理
2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性
3、选用材料时力求做到常见通用、可周转利用，便于保养维修
4、结构选型时力求做到受力明确，构造措施到位，升降搭拆方便,便于检查验收
5、结合以上模板及模板支架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下4种模板及其支架方案:柱模板、板模板、梁模板、楼梯模板.梁模板、板模板、楼梯模板支撑体系均采用直插式双自锁型多功能架。
（二)、直插式双自锁型多功能架的特点；
由立杆、横杆两类构件组成。横杆、立杆采用直径48 x 3.0、Q235焊管做构件管材。关键在于节点的独特设计。节点由轮盘、插头、立杆管材的外圆组成。立杆是在一定长度的焊管上每隔600mm按特定技术要求焊接一只轮盘,立杆尾部焊接一只套筒.横杆是在一定长度的焊管的两端按特定的技术要求各焊接一只插头。
搭接时把立杆尾部的套筒套接在另一只立杆的顶部就可以达到立杆在垂直方向任意加高的目的。把横杆端头的插头插入立杆上轮盘的相应的锥形长孔内，由于设计的特点用铁锤向下敲击横杆插头,即可达到锁紧的目的。每只轮盘上可以同时在水平方向上连接4只横杆，4只横杆互成90度。在一个节点上,当一只横杆与立杆的锁紧失效，另外三只横杆与立杆的锁紧仍然可靠有效(自锁型）。

直插式双自锁型多功能钢管脚手架

四、施工准备
1、技术准备
（1）在认真阅读设计图纸的基础上,通过图纸会审解决全钢大模板施工中的疑难问题,为大模施工创造有利条件,如：空调板、后浇带的设置位置在满足使用功能和设计要求的前提下应尽可能有利于大模板的施工；对结构外墙面上的砼装饰带(线），当设计不予更改时，应考虑现场预制，并编制施工方案，确定结构预埋件、构件吊装方案及安装方法.
（2）根据工程结构的具体特点，确定起重设备的规格和型号，按照经济、均衡、合理的原则划分施工流水段.
（3）委托专业公司进行配板设计、加工和制作(或对现有全钢大模板按照工程结构的具体特点进行技术改造）。
配板设计原则：
a。按照划分的施工流水段配置模板，要求模板坚固耐用,经济合理，并在各流水作业段上具有通用性；
b.单块模板配置的对称性;
c.单块大模板的吊装重量必须满足现场起重设备的要求.
配板设计的一般要求：
a。大模板的尺寸必须符合建筑模数；对配板设计中不符合模数的尺寸，优先选用组拼调节模板的设计方法,尽量减少角膜的规格，力求角膜定型化；
b。大模板吊环位置设计必须安全可靠,吊环位置的确定应保证大模板起吊时的平衡,宜设置在模板长度的0。2—0.25L处;
c.对外墙、电梯井、楼梯段等位置的配板高度进行设计时，应考虑同下层的搭接尺寸。
配板设计内容：
a。编写施工说明书
b.配板平面布置图；
c。大模板配板设计图、拼装节点图和配件加工详图;
d.节点和特殊部位支撑图；
e。大模板构、配件明细表。
(4)熟悉模板设计图，编制施工方案，开展工前技术培训，进行施工技术交底。
2 、 材料准备
1、顶板、梁采用15mm厚镜面多层板,板底内楞采用50×60方木，外楞采用50×60方木支撑.承重架采用直插式双自锁型多功能架，由立杆、横杆、顶托组成。
2、地下室至三层剪力墙、柱采用15х910х1820镜面多层板, 在木工制作施工现场组拼，背楞用50×60方木,φ48×3.0钢管横向加固，采用可回收M14对拉螺栓进行加固（地下室外墙采用止水螺栓），保证楞角方直、美观。斜向支撑,采用φ48×3。0钢管斜向加固（尽量取450）.
3、标准层剪力墙采用全钢大板模板施工。全钢大模板由专业公司设计、加工和制作,其材料准备工作在模板加工厂内完成,但在签订委托协议时，应明确钢材的生产厂家、模板加工制作质量验收标准及相关构造要求；若对现有全钢大模板进行技术改造时,应依据工程结构特点和模板现状，编制大模板改造方案,提出材料需用量计划。
（1）大模板的组成
大模板由面板、钢骨架、角模、斜撑、操作平台挑架、调节丝杠、对拉螺栓等配件组成。
（2）主要材料规格(模板钢骨架及面板的材质均为Q235)
面板：6mm厚的钢板； 竖肋：[8 背楞：［10
斜撑：［8、Ф40 挑架:Ф48×3.0 对拉螺栓：M30、T20×6
(3）模板构造要求
a。大模板的外型尺寸、孔眼尺寸应符合墙体尺寸和建筑模数,做到模板的定型化和通用化；
b。结构简单、重量轻，具有坚固耐用、便于加工的特点,且面板能够满足现浇砼成型和表面质量要求；
c。模板支撑系统应用调整装置满足施工和安全要求；
d.操作平台应根据施工需要设置，并与大模板连接牢固,做到安全可靠、装拆方便；
e。合理确定吊环(吊环材料不得冷弯）位置，确保钢吊环与模板连接的安全可靠性;
f.模板应配有承受砼侧压力、控制墙体厚度的对拉螺栓极其连接件,大模板上的对拉螺栓孔眼应左右对称设置，以满足通用性要求；
g.电梯井筒模必须设置专用平台以确保施工安全。
（4）大模板的产品质量
符合《建筑工程大模板技术规程》的要求。
4、机具和人员准备
（1） 塔吊:按最远点大模板起重量选型；
（2） 砼输送泵：按砼浇注速度选型；
（3） 布料机：按布料半径选型.
（4） 机械准备用2台圆盘踞，一台平刨,一台压刨。
（5） 放线准备一台经纬仪和一台水准仪。
（6） 人员安排，木工工长三名，质量员一名、质检木工两名, 基础木工60人,±0.000以上用100人。
5、作业条件
（1）合理选择全钢大模板的堆放场地并进行平整，要求将模板堆放在塔吊作用半径范围之内，以便于模板的垂直吊运；
（2）结构楼层上的轴线定位、抄平放线验收合格；
（3）合模前应检查验收施工层的钢筋质量,做好隐蔽验收记录及钢筋检验批质量验收记录；
（4）具有完善的安全设施及安全管理措施。
五、施工工艺及施工方法
基础筏板、地下室至三层墙体采用木模施工，对拉螺杆加固，支撑体系采用插口架加钢管扣件满堂架。辅助支撑采用φ14对拉螺杆（外墙采用新型止水对拉杆)。剪力墙采用1。5cm镜面多层板,外背方木,对拉螺栓进行加固.标准层部分的剪力墙模板采用整体全钢定型大模板；现浇楼结构梁、板采取脚手架支撑+早拆支撑头+木龙骨+镜面多层板的早拆支模方案；外脚手架采用悬挑脚手架;梯踏步采用敞开式整体一次成型钢模板。使用全钢大模板及镜面多层板，可使墙体及顶棚达到不抹灰的清水混凝土效果 。
工艺流程
A剪力墙模板:
模板清理→涂刷脱模剂→弹控制线→安装角模→安装内模→安装对拉螺栓→安装外模→调节模板垂直度→浇筑混凝土→拆模
b结构梁、板模板：
模板清理→涂刷脱模剂→梁模板定位、安装→顶板模板安装→检查→验收→绑扎钢筋→浇筑混凝土→拆模
（一)、镜面多层板模板施工
1、地下室墙模采用1。5cm镜面多层板,外背方木,对拉螺栓进行加固.
2、地下室外墙体采用新型止水对拉螺栓。(见下图)
3、承台和基础梁模板采用吊模方法，吊模架子满堂搭设，如下图：

4、裙房框架柱采用1.5cm镜面多层板，外背方木，对拉螺栓进行加固。梁板模均采用镜面板，方木作为背楞，对拉螺栓连接。
5、主楼三层以下采用木模体系,墙柱采用1。5cm镜面多层板，梁、板模均采用镜面多层板；三层以上：墙柱采用全钢大模板，梁、板模均采用镜面多层板，槽钢作为龙骨,对拉螺栓连接；支撑体系采用早拆支撑体系（墙、柱加固示意图)。

（二）、全钢大板模板施工
1、大模板配板高度按内、外墙模的不同，设置如下：
内模配板高度=标准层层高（2900）-板厚+20mm，为便于施工，内模按最小顶板厚度确定模板高度+20mm配板，将墙的水平施工缝留置位置隐蔽在楼板底向上20mm处,使施工缝不外漏,整体观感效果好.
外模配置高度为层高—板厚+20mm，下口配置200高腰带板，腰带板与外模下口采用螺栓连接，确保楼层混凝土接茬质量。
2、模板横向的企口连接
针对大模板横向连接处接槎不平及跑浆的质量缺陷,本工程设计中一改传统的大模平接方式，而采取了模板与模板、模板与阴阳角的企口连接(见下图)。从而有效地解决了模板接缝处漏浆的质量通病，同时还保证了接缝部位不错台,平整度达到了清水混凝土要求.

3、全清水混凝土结构阴阳角模设计（见下图）
建筑物现浇混凝土剪力墙阴阳角部位成型质量差,易涨模，施工剔凿抹灰处理工作量较大是现浇混凝土的质量通病，也是影响工期、加大工程成本的重要因素。在任何一个工程中，角模设计都是大模板设计中的难点.角模设计的成功与否也是大模板设计成功与否的关键.本工程的角模设计采用定型钢角模。
阴角模与模板间采用企口搭接式。为防止阴角模向墙内倾斜，特设计阴角模拉接器进行45°拉结,简称“阴角压槽”，它的特点是防止阴角错位，拆模后墙体表面均较平滑，不需要进行处理。
阳角模高度与模板相同。把两块模板焊接成整体使之成为一个刚性角。阳角模板与大模板间用螺栓连接,并用直角背楞加固.大阳角的优点是阳角处棱角明显,外观较好，不漏浆。

阴阳角模板示意图
4、墙体及洞口模板支撑加固方法见下图:

剪力墙支模示意图

洞口支模示意图
（三）、梁、板模板安装
1、测量放线：
结构梁、板安装前，应在框架柱上弹出轴线、梁的位置线以及楼层顶板的水平控制线。
2、支撑体系
根据楼层标高、楼层顶板厚度及模板设计要求从房间的一边开始、依次逐排安装结构梁、板模板支撑架，靠近跨边的第一排楼板支柱到跨边的距离不超过300mm。并在梁、板支柱下铺设木垫板，以防止模板支柱在混凝土浇筑过程中发生下沉.
支柱间距应根据模板设计计算确定（楼板支柱间距一般为800—1200mm，梁支柱间距600—1000mm），当采用多层支架支模时，支柱应垂直，上下层支柱应位于同一条竖向中心线上，各层支柱之间应设水平拉杆和剪刀撑.水平拉杆应根据支柱高度进行确定，一般情况下，在距离楼、地面200—300mm位置处设置一道扫地杆，往上在支柱的纵、横方向每隔1。6m左右设置一道水平拉杆,并应经常检查，确保支撑牢固。
3、梁模板安装
先调整梁支柱标高,安装梁底板模板,并拉线找平，然后，根据梁的位置线按照“边模包底模”的原则安装梁侧模板、压脚板及斜撑等,并拉线校核梁侧模板的平直度。
梁侧模板的制作高度应根据梁高、楼板及模板厚度来确定，当梁高超过750mm时,梁侧模板宜加对拉螺栓进行加固.
4、楼面模板安装
a.通线调节楼板支柱标高,按照模板排列图架设龙骨并找平，然后从房间四周铺设模板，在中间收口，对梁、板交接部位铺板时，应使楼板模板压在梁侧模板上.
b。顶板模板拼缝采用硬拼缝,顶板模板与墙体的接缝处，用一留有宽25mm、深15mm企口的木方，代替板模，将板模搭在企口上,板模与木方接触处垫以海绵条,防止漏浆。
c.楼面模板龙骨间距应根据楼板混凝土重量与施工荷载的大小，由模板设计确定。一般情况下，大龙骨的间距为600—1200mm；小龙骨的间距为400—600mm.
5、模板安装时的起拱要求
对跨度L≥4m的现浇混凝土梁、板，其模板应按设计要求起拱,若设计无具体要求时，起拱高度宜为跨度的1／1000—3／1000。当主次梁交接时，应按照“先主梁、后次梁"的顺序进行起拱。
6、保护措施
传统的支模方法将顶板模板支靠于已浇筑成型的立面墙体上，拆模时，在撬动模板时极度易损坏板材边缘.在支设顶板模板时,沿板的边缘设置木方带拆模撬动木方便可带动模板下落.这样，既保护了模板材料，增加了模板周转次数又避免了边角处跑浆。增加混凝土浇筑过程中模板保护
(四）、楼梯模
采用全钢整体式踏步模板,全钢整体式踏步模板由踏步吊模、斜梁压杠、支撑调节丝杠、墙体连接螺栓和墙体固定丝杠托架、楼梯侧模等组成。见下图。

楼梯踏步模就位,其一端支撑在已浇筑完的楼板上，另一端吊在墙体上.由于支撑丝杠及丝杠托架能在水平方向和竖直方向进行调节，所以踏步模板就位容易控制,能够保证其就位准确。

（五）、后浇带施工
1.后浇带模板施工
a。后浇带模板采用915×1830×15镜面多层板拼装成型，拼装时将板缝设在后浇带之外。后浇带梁板模板支撑系统采用插扣架，梁次龙骨为50×60方木，主龙骨为50×60方木,间距为200mm；楼板底搁栅模采用50×60方木，大龙骨采用50×60方木。
b.分隔的模板作成梳子状，用短木枋支挡，为防止漏浆,木方与钢筋间隙处填塞海绵条。后浇带未浇筑前其顶部用模板覆盖加以保护。
现浇板后浇带做法 A-A剖面
c。后浇带梁板模板和支架要单独配置,地下室后浇带梁板模板和支架的拆除必须符合设计要求。楼板后浇带混凝土施工后，同条件试块强度达到100%时,可拆除支撑。
六、模板的拆除
1、侧模在砼强度能保证棱角不因拆除模板而受损方可拆除。
拆模的具体时间由项目部技术人员最终决定拆模时间。
2、底模拆除应符合《混凝土结构施工验收规范》中关于现浇结构拆模时所需砼强度要求。
3、具体拆模时间按同条件养护试件 试压强度确定。施工时做三组同条件养护试件,在不同时间试压，由第一组试压值确定第二、第三组的试压时间。
七、质量要求
1.按照清水砼应达到抹灰的施工要求,制定模板配置质量的规范要求：
项次
项目
允许偏差
检查方法
检验批规定
1
轴线位置(墙、梁)
2mm
尺量检查
对分段施工部分,以每段为一检验批，不分段的以每层为一检验批，每批检验的数量不少于十个点，每个点的分布应为检验批面积的1\10。
2
底模上表面标高
+3mm
用水准仪或拉线尺检
3
截面尺寸
2,—4mm
尺量检查
4
模板垂直度
3mm
用2米靠尺检查
5
相邻两表面高低差
2mm
用2米靠尺及塞尺检查
6
表面平整度
3mm
用2米靠尺及塞尺检查
2.固定在模板上的预埋件和预留洞口均不得遗漏，安装牢固，位置准确，其允许偏差应符合以下规定:
项次
项目
允许偏差
检验批的规定
1
预留管、预留孔中心位置
3
以每段或每层为一检验批,每批检验不超过10个点，每个点的布置为检验批面积的1\10
2
中心线位置
预留洞
10
截面内部尺寸
+10，0

八、通病与防治措施
序号
质量缺陷
形成原因
防治措施
1
板面标高不一
未严格按照建筑50线抄平,木方尺寸不统一
严格按建筑50线抄平引测
方木统一尺寸
2
板角下陷

满樘架支设到墙边，靠墙方木未顶，方木上未加海面条
3
板缝错台
钉子漏钉，接缝处无方木，板缝未批缝
接缝处要加方木,用圆钉钉平，采用原子灰批缝
4
梁接口不平
梁上下口不顺直

拉通线进行校正
5
板面大面积平整度差
支设方木时未调平
支设方木时应调整校平，用3米靠尺检查
6
墙、梁、板内垃圾清理不净

封板前及时清理板面垃圾
7
悬挑构件上下层错位

悬挑构件按照下层侧面控制线严格吊线进行支设
8
板与板之间缝加双面胶带

板与板缝采取硬拼缝，不能加双面胶带
9
墙、柱不垂直
支设时未调正
支设柱模时调正、加固牢靠
10
墙、柱烂根
模板根部未坐浆、封堵
支模注意根部找平、坐浆、或海棉条封堵

九、模板支设体系计算
受力计算：
荷载设计值：
砼侧压力：恒载:
F1=0.22RcToβ1β2V
F=γcH
（两者取大值)
β2为砼塌落度影响修正系数，当塌落度小于30mm时取.0。85，50～90时取1.0，110～150时取1。15。
F为新浇砼对模板的最大侧压力（KN⁄㎡）
Rc为砼的重力密度（KN/m³）
To为新浇砼的初凝时间，T0=200/（T+15）,T为砼温度初凝温度；
V为砼浇筑速度(m/h）
H为砼侧压力计算位置处至新浇砼顶面的总高度.
β1为外加剂修正系数，不参取1.0,参具缓凝及作用的外加剂取
F1=0。22γcToβ1β2V½ To=200/（38+15）=3。77
=0.22×24×3.77×1.2×1。15×3。5½
=48.07kN/m²
F2=γcH=24×4.5=108KN/m²
取最大值F2=108KN/m².
砼侧压力设计值：
F=F2×分项系数×折减系数
=108×1。2×0.85
=110。16KN/m²
倾倒砼时产生的水平荷载（查表17-178为4KN/m²）活荷载设计值为：
4×1.4×0.85=4.76KN/m²
荷载组合：
按表17-18组合,即(六)＋（七）=恒载+活载
F'=110.16+4。76=114。92KN/m²
对拉杆验算
对拉螺拴验算（查表17—17，M12净截面面积A=76mm²）。
对拉螺拴拉力：
N=F´×内楞间距×外楞间距=114.92×0。8×0。275=25。28KN
对拉螺拴应力
σ =N/A=25.28×10³/76=332.63＞105.13N/mm²
十、现场模板堆放
进入施工现场的模板、钢管等用塔吊吊到施工现场指定部位,要求分规格、分型号堆放整齐。能及时下作业面的一定要吊到作业面处，不得占用施工道路。模板的进场必须根据施工进度计划安排进场的时间，以免影响整个工程材料的进场。
1、镜面板及钢管等材料进场前必须严把质量关,镜面板模板不得有扭曲、表面不平等现象，钢管必须顺直,不符合质量要求的材料坚决不得进场。进场设施料质量由木工工长配合检查验收。
2、材料进场计划
材料进场前,主管工长必须提前填写材料计划单，按照公司正式表格填写,材料计划必须提前5天—10天（根据具体情况提前时间不同）,材料计划必须要有分批准确的进场时间。
3、管理人员及劳务人员的培训
工程每个部位的责任落实到人，模板施工作业人员为两个班组施工，实行“两班制”。施工班组进场前项目部首先对班组进行入场教育，由各主管工长对班组进行技术交底,安全员对班组进行安全入场教育，并签定安全责任状，项目工程师、项目副经理参加。班组每天在施工前必须由班组长对操作工人进行班前安全技术交底，且必须要有书面记录,此记录作为结算的附件保留,没有交底记录的工长有权拒绝对班组的结算.
4、工程进度计划
总体工程进度计划按项目部编制的施工总进度进行严格控制，木工工长必须根据总体进度计划编制相应的模板施工进度计划，由施工员批准在每天的碰头会上必须汇报木工施工进度计划落实情况，并说明提前和推后的原因及存在的问题.木工工长每天记录模板施工有关的所有内容。
十一、模板成品保护
1、模板拆除时砼强度必须符合规范要求，且经过技术负责人同意.
2、严禁硬砸猛撬模板，以免损伤模板及砼表面、棱角.应有专人转接模板，不得乱扔.拆下的模板如有变形应及时修理，涂刷一遍脱模剂后按现场要求整齐堆放。
3、梁板模板当砼未达到强度要求时，不得拆除养护支撑。
4、四角及通道处柱子拆模后用竹胶板做护角，以免碰伤柱子棱角。
5、模板应在墙体砼强度大于1N／mm2，且能保证砼表面及棱角不因拆模而受损时,按照先浇先拆、后浇后拆的原则进行拆除，对单片大模板，应先拆除平面模板,然后再拆除角膜。
6、在任何情况下，操作人员不得站在墙顶采用晃动、撬动模板或大锤砸模板的方法拆除模板，以保护成品。
7、拆除模板时,应先拆除模板之间的对拉螺栓及连接件，松动斜撑调节丝杠，使模板后倾、并与墙体脱离，在检查确认无误后方可起吊大模板；同时，立即松动角部模板，使角模与砼面脱开,防止因时间过长而给角部模板拆除造成一定的难度.
8、当砼已达到拆除强度而不能及时拆模时，为防止砼粘模，可在未拆模之前先将对拉螺栓松开。
9、砼结构拆模后，应及时采取养护措施。
10、大模板及配件拆除后，应立即清理干净,对变形及损坏的部位及时进行维修，对斜撑丝杠、对拉螺栓丝扣应抹油保护。
十二、安全文明施工
1、支拆模板必须打好相关的脚手架，严禁拆动现场的任何安全防护设施。
2、木工机械专人管理、定期检修，使用中严禁戴手套。用电设施一律由电工接线。
3、木工棚当日清理干净,废料、木屑及时清理到指定堆场.
4、作业面上材料必须堆放整齐，扣件、螺帽、螺杆、三形扣、圆钉等材料袋装存放。工作结束后及时组织余料回收，作到工完场清.
5、进行下道工序前，组织工完场清检查，对于工完场清未完成的不进行下道工序施工。
6、管理方面严格控制以下几点：
①、工长对班组长进行详细交底，班组长再对作业工人进行交底，并做交底纪录（带班签字)，经项目部同意后方可施工。
②、重视时间观念,一经同意的工作或安排必须按时、按要求完成，坚决反对言行不一现象。

27

个人收集了温度哦精品文档供大家学习
==============================专业收集精品文档=============================
===========================================================================

目 录
一、编制依据 2
二、工程概况 2
三、木工加工平台布置 2
四、木工加工平台搭设及验收要求 3
五、安全保证措施 5
六、文明施工、消防、环保措施 7

附件1：木工加工平台计算书
附图1：木工加工平台布置图

一、编制依据
1.1施工图纸
本工程经审查合格基坑围护设计施工图
1。2相关规范、规程及文件
1、《建筑施工模板安全技术规范》 JGJ162-2008
2、《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130-2011
3、《建筑施工扣件式钢管平台支架技术规程》 DB33/1035—2006(省标）
4、《混凝土结构工程施工质量验收规范》 GB50204—2002（2011年版)
5、《建筑结构荷载验收规范》 （GB5009—2010）
6、《建筑施工安全检查标准》 （JGJ59-2011）
二、工程概况
2.1基本信息
工程名称：杭政储出【2013】69号地块工程
建设单位:杭州倍邦置业有限公司
监理单位：浙江效工程监理有限公司
施工单位：浙江坤设有限公司
设计单位：浙江华建筑设计院有限公司
工程位置：杭州市下沙经济开发区元成单元，金乔街与元成路交叉口东南侧
2。2工程简介
本工程由3＃办公楼、4＃办公楼及S1商业楼、S2商业楼组成， 3＃、4#楼建筑占地面积：2469。1平方米，地上建筑面积：40279.07平方米；S1商业楼建筑占地面积：2439。93平方米，地上建筑面积：6684。64平方米；S2商业楼建筑占地面积：1076.83平方米,地上建筑面积:3050。69平方米; 3#办公楼：地上23层，地下2层；4＃办公楼：地上22层，地下2层,S1#商业：地上3层，地下2层；S2＃商业：地上3层,地下2层； 3＃4#办公楼建筑高度:96。258米、92.058米;S1＃商业楼建筑高度:15.715米；S2#商业楼建筑高度：17.025米； 3#4＃办公楼上部结构采用框架剪力墙结构；基础采用桩基础，S1商业楼上部结构采用框架结构;基础采用桩基础。S1商业楼上部结构采用框架结构;基础采用桩基础。设计使用年限为50年.
本工程总工期为901日历天，质量目标为符合《建筑工程施工质量验收统一标准》（GB-50300—2001）“合格”标准。
三、木工加工平台布置
3。1现场情况
本工程现场场地较小，基础施工阶段现场需布置一个木工加工棚，位于场地南侧8—12/A—D区域支撑梁上，通过场内塔吊垂直运输至施工工作面。 详见附图一：木工加工平台布置图
3.2平台搭设
平台大小为30m*15m，支撑梁上放置16b槽钢,间距为1m，上铺钢管、扣件、方木及模板，钢管间距为0.3m，方木采用60mm*80mm,间距为300mm，模板采用18mm胶合板.平台上总荷载控制在30吨以内。
四、木工加工平台搭设及验收要求
1平台支架钢管应采用现行国家标注《直缝电焊钢管》（GB/T 13793）或《低压流体输送用焊接钢管》（GB/T 3092）中规定的Q235级钢管，其质量应符合现行国家标准《碳素结构钢》(GB/T 700）中Q235-A级钢的规定。
2平台支架的钢管壁厚不得小于3mm。
3钢管外观质量要求：
1)钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；
2）钢管外径、壁厚、端面等的偏差;钢管表面锈蚀深度；钢管的弯曲与变形应符合《浙江省工程建设标准建筑施工扣件式钢管平台支架技术规程》DB33/1035-2006（J10905-2006）附录E的规定
3）钢管应进行防锈处理。
4）钢管上严禁打孔每根钢管的最大质量不宜大于25Kg。
4。扣件外观质量要求：
1）扣件式钢管平台支架应采用可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB 15831）的规定。采用其它材料制作的扣件时,应经试验证明其质量符合相关标准的规定后方可使用。
2）有裂缝、变形或螺栓出现滑丝的扣件严禁使用；
3)扣件应进行防锈处理。平台支架采用的扣件，在螺栓拧紧扭力矩为40-65N。m时，不得发生破坏.有裂缝、变形或螺栓出现滑丝的扣件严禁使用.
5。钢管脚手架搭设要求：
钢管承重架搭设必须严格按照方案计算参数进行搭设,支模架搭设前，由项目技术负责人对全体操作人员进行质量、安全技术交底。技术交底内容应与模板承重架专项施工方案一致，交底的重点主要为搭设的参数、构造措施和安全注意事项。技术交底应形成书面记录，交底人和各交底班组成员都应在交底文件上签字确认。
6.钢管扣件等构配件管理
租赁的钢管、扣件必须具有产品合格证和法定检测单位的检测检验报告，生产厂家必须具有技术质量监督部门颁发的生产许可证。没有质量证明或质量证明材料部齐全的钢管、扣件不得进入施工现场。
对进场的的钢管、扣件按照规范要求进行进场抽样检测，检测数量按有关规定执行.未经检测或经检测不合格的一律不得使用。
钢管、扣件、可调托撑、脚手板必须符合《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011表8。18规定；
钢管允许偏差
表9-1
序号
项 目
允许偏差
Δ（mm）
示意图
检查
工具
1
焊接钢管尺寸
（mm）
外径 48。3
壁厚 3.6

±0。5
±0.36

游标卡尺
2
钢管两端面切斜偏差
1。70

塞尺，
拐角尺
3
钢管外表面锈蚀深度
≤0.18

游标卡尺
4

钢管弯曲：
a各种杆钢管的端部弯曲
l≤1.5m
≤5

钢板尺
b立杆钢管弯曲
3m<l≤4m
4m<l≤6。5m

≤12
≤20

c 水平杆、斜杆的钢管弯曲
l≤6。5m
≤30
5
冲压钢脚手片
a、 板面挠曲
l≤4m
l＞4m
≤12
≤30

钢板尺
b、板面扭曲（任一角翘起）
≤5

6
可调托撑支托板变形
1。0

钢板尺
塞尺
经检验合格的钢管、扣件应按品种、规格分类,在现场堆放整齐，平稳，且堆放场地不得有积水。
施工现场建立钢管、扣件使用台账，详细记录钢管、扣件的来源、数量和质量检验等情况。用于本工程所有钢管、扣件必须具有出厂合格证及检测报告，对于运至现场的钢管、扣件进行随机抽样送检,钢管、扣件取样方法及取样数量如下：
钢管
1)。钢管应按批抽检。新钢管每批数量由同一牌号、同一规格的钢管组成。低压流体输送用焊接钢管每批数量不超过750根，直缝电焊钢管每批数量不超过400根。
2）。旧钢管每批数量不超过40吨,40一l00吨为二批,100吨以上，每100吨增加一批。
3）.新旧钢管混杂按旧钢管处理。
4）。每批钢管抽取一组试件（每组四根，每根钢管去掉端部lOcm后再截取40cm长一段，共四段为一组试件见表9—2)，新钢管不检测锈蚀深度。
钢管检验数量 表9—2
拉伸试验
截面尺寸
锈蚀深度
1根/组
3根/组
扣件
1）。新扣件抽样数量(见表9-3)：
    新扣件抽样表 表9-3
项目类别
批量范围
抽样数量(只）
主要项目
281—500
8
50l—1200
13
120l一10000
20
一般项目
281—-500
8
50l-1200
13
120l一10000
20
备    注
1。批量小于281只，按281只抽样
2。批量大于10000只按下一批抽样
3.直角、旋转、对接扣件分别抽样
2）.旧扣件抽样数量：以1200只为一批，直角、旋转、对接扣件各抽26只.
3）.新扣件按批随机抽样。旧扣件可将不同类型(如生产厂家，使用时间等)扣件分成不同批,当无法区分时，也可作为同一批,采用随机抽样.
4）.新旧扣件混杂按旧扣件处理。
7。搭设要求
平台大小为30m*15m，支撑梁上放置16b槽钢，间距为1m,上铺钢管、扣件、方木及模板,钢管间距为0。3m，方木采用60mm*80mm，间距为300mm，模板采
五、安全保证措施
5.1一般要求
1、现场施工人员必须戴好安全帽。
2、登高作业时,要系挂安全带。高度超过2m时,应支设登高脚手架，架子工应持证上岗；脚手板应绑扎牢固,不能出现探头板和飞跳板。
3、不能抛掷模板及扣件等物品，违者重罚。
4、登高作业时，各种配件应放在工具箱或工具袋中，严禁放在模板或脚手架上，各种工具应系挂在操作人员身上或放在工具袋内，不得掉落。
5、装拆施工时，除操作人员外，下面不得站人.
6、垂直吊运模板时，应采取两个以上的吊点；水平吊运应采取四个吊点。
7、木工机械的电器转动和传动部分，必须设置安全防护罩,电动机必须接地并可靠，不得戴手套操作。
5。2模板堆放要求
1、拆除的模板应吊至地面存放，无特殊措施不得在楼层上停放模板.
2、模板应按编号分类堆放。
5。3预防坍塌事故的安全技术措施
一般引起坍塌事故主要因素是设计出错、不按方案施工及材料不合格要求造成，根据以往经验，采取以下措施：
1、槽钢应严格按照方案间距及要求设置.
2、平台面堆模板时,严格控制数量、重量、位置,防止超载。
5。4预防高空坠落事故的安全技术措施
1、对从事高处作业人员要坚持开展经常性安全宣传教育和安全技术培训，使其认识掌握高处坠落事故规律和事故危害,牢固树立安全思想和具有预防、控制事故能力，当发现自身或他人有违章作业的异常行为，或发现与高处作业相关的物体和防护措施有异常状态时，要及时加以改变使之达到安全要求，从而为预防、控制高处坠落事故发生.
2、高处作业人员的身体条件要符合安全要求.对患有高血压病、心脏病、贫血、癫痫病等不适合高处作业的人员，严禁从事高处作业；对疲劳过度、精神不振和思想情绪低落的人员要停止高处作业；严禁酒后从事高处作业。
3、木工加工人员的个人着装要符合安全要求.如,必须配备安全帽等有关劳动保护用品;不准穿高跟鞋、拖鞋或赤脚作业。
4、要按规定要求安装平台模板。平台板要铺严，板头、排木要绑牢，不准留探头板.
5、要按规定要求在平台四周设置安全网,严禁在高空将材料或工具随处抛掷。
6、遇六级风以上时，应暂停室外高空作业。另外，还必须做好高处作业过程中的安全检查，如发现人的异常行为、物的异常状态,要及时加以排除，使之达到安全要求，从而控制高处坠落事故发生.
六、文明施工、消防、环保措施
1、施工现场地面要进行洒水防尘，木工操作面要及时清理木屑、锯末，并存放进指定垃圾站,木工棚和作业面必须保持清洁。在木工加工棚及木屑堆放要放置灭火器
