上海宝达托泰工程设备安装

安

装

资

料

上海宝达托泰工程设备安装

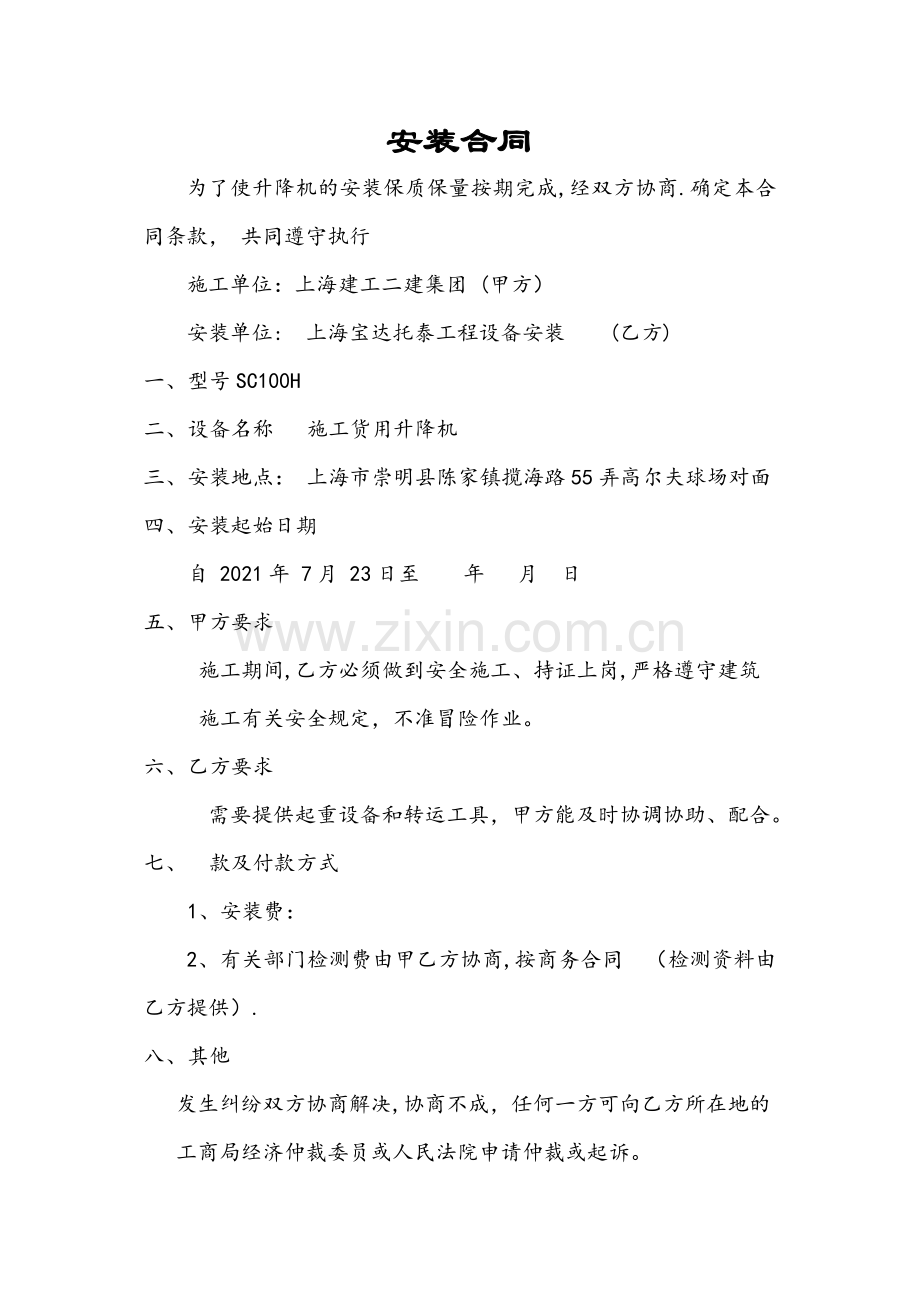

安装合同
为了使升降机的安装保质保量按期完成,经双方协商.确定本合同条款， 共同遵守执行
施工单位：上海建工二建集团 (甲方）
安装单位: 上海宝达托泰工程设备安装 (乙方)
一、 型号SC100H
二、 设备名称 施工货用升降机
三、 安装地点： 上海市崇明县陈家镇揽海路55弄高尔夫球场对面
四、 安装起始日期
自 2021年 7月 23日至 年 月 日
五、 甲方要求
施工期间,乙方必须做到安全施工、持证上岗,严格遵守建筑
施工有关安全规定，不准冒险作业。
六、 乙方要求
需要提供起重设备和转运工具，甲方能及时协调协助、配合。
七、 款及付款方式
1、安装费：
2、有关部门检测费由甲乙方协商,按商务合同 （检测资料由乙方提供）.
八、 其他
发生纠纷双方协商解决,协商不成，任何一方可向乙方所在地的
工商局经济仲裁委员或人民法院申请仲裁或起诉。
九、 本合同自签定日期起三个月内有效。本合同一式二份,甲、乙双方各执份。

甲方： 乙方:
上海宝达托泰工程设备安装
授权代表： 授权代表:

地址：： 地址：上海友谊路1050号
:021－36212305

开户银行： 开户银行：农行上海友谊支行

签定日期： 年 月 日

SC施工升降机施工方案

编制人：

批准人：
批准日期： 年 月

上海宝达托泰工程设备安装

SC100H升降机施工方案

施工项目：上海由由东岛广场－JD01酒店 产品型号: SC100H
出厂编号： 2021—158、2021－159
使用单位： 上海建工二建集团限公司
施工单位:上海宝达托泰工程设备安装
施工地点： 上海市崇明县陈家镇揽海路55 弄旁建筑高度： 3＃：15米，4#：16.5米
SC型施工升降机是按国标GB/T10054《施工升降机技术条件》生产。由钢结构、轿厢、传动机构、安全装置及电气等部分组成.在安装之前，必须了解其独特性能,熟悉其机械和电气原理。在作业中必须严格遵守国家GB10055《施工升降机安全规则》,这样才能保证安全、快速和高质量的完成施工工作。
二、施工前的准备工作
1、 清理场地、勘察现场、和各相关方沟通、制定安装计划，
作业区域如有电线、电缆，现场应作保护措施。
2、 组织施工作业队伍〈人员配备见表>，施工前必须进行安全技术交底.以标准节中心半径10米范围内设置安装区域并设置警戒线及明显标志,并有人专人监护.严禁无关人员进入安装区域。
3、 所有作业人员须戴好安全帽,高空作业人员系好安全带，对索具、
起重机具、手拉葫芦、专用扳手及其它辅助工具认真检查,不合格一概不准使用。
4、 对用户提供的升降机隐蔽工程（基础和附墙预埋件），根据升降机有 关规定进行检查、确认。
5、 待安装的升降机应做到性能完好，金属机构部分无疲劳损伤、无
焊缝开裂脱焊、无严重锈蚀。对钢丝绳、滑轮组、电气设备、安全保险机构等，安装前均应认真检查，发现问题必须马上整改.
6、起重作业由专业起重人员指挥，指挥者站在所有作业人员能看得到的位置，同时指挥者本人应清楚看得到吊装的全过程。
7、 梯笼顶部进行安装作业时，必须按下加节按钮盒上的紧急停机按钮.
三、升降机的安装
升降机的主要安装顺序：
基础准备→附墙预埋件→底架、基础节安装→防护围栏安装→标准
节等附墙架安装→吊笼安装→头架、对重装置的安装→电气安装、
调整→整机的安装、调试。
（详细安装工艺参照升降机的使用说明书）
(一）围栏与吊笼<轿厢〉的安装
1、 将基础表面清扫干净，将地脚螺栓安装好。
2、 在地脚螺栓处底盘和基石间垫入不同厚度的钢板垫片用以调整导轨架的垂直度及产品方案所规定的度数。
3、 安装三节标准节并用径围仪测量、调整,保证导轨架的垂直。
4、 导轨架调整垂直后，压紧4个地脚螺栓.
5、 安装缓冲弹簧；每组弹簧正常使用状况下，能承受10吨载荷。
6、 松开吊笼〈轿厢〉电动机上的制动器。
9、用起重机械吊起吊笼，从标准节上方使吊笼准确就位。
10、将制动器复位.
11、安装好吊笼顶上的护身栏。
（二）吊笼、围栏安装完毕后的调整
1、 齿轮与齿条的啮合间隙为0。5mm。
2、 各个滚轮与标准节立柱的间隙为0。5mm.
（三）电缆安装
现场供电箱距升降机电源箱应在2m以内，保证供电质量。
1、 将供电电缆从升降机上的电源箱内总电源开关接入现场供电箱.
2、 将电缆线以自由状态盘入电缆筒内。
3、 电缆线一端从电缆笼底部引出接入电源箱，另一端通过电缆托架引到吊笼内接入电控箱。
4、电缆筒安装在电缆托架下方，使电缆线在其中心并可自由的拽出或盘入电缆筒内。

（四）电气系统调试：
1、接地电阻测试仪测量升降机钢结构及电器设备金属外壳的接地电阻,不得大于4Ω；
2、用500V兆欧表测电动机及电器元件的对地电阻应不小于1MΩ;
3、检查各安装控制开关，分别打开吊笼笼上各个门,上下限位开关、极限开关等均应能够起作用；
4、校核电动机界限,吊笼上、下运动方向应与操作盒所示方向一致；
吊杆安装：
吊杆应安装在吊笼顶部吊杆安装吊孔内，在吊笼内安装向心轴承，安装压垫并用螺栓固定。
（五）导轨架的安装
1、 将标准节两端管子接头处及齿条销子处擦干净，并加少量润滑脂，然后吊上导轨架对准下面标准节主管和齿条上的销孔，用螺栓坚固；
2、 随着导轨架的不断提高，应同时安装附墙架，附墙架安装间距按说明书规定每隔≦9米安装一道执行。〈附墙形式见图〉
（六)限位开关及限位开关碰铁的安装
1、 下限位碰铁的位置,应在吊笼满载下行时自动停止在碰到缓冲弹簧100-200mm处；
2、下限碰铁应安装在吊笼在碰到缓冲弹簧之前制动；
3、 上限碰铁调整到使吊笼制动停止在上终端平台位置；
4、 上限碰铁安装在吊笼超过上终端平台150mm处;
5、 确保上、下限位开关距限位碰铁的距离；
6、 必须保证极限开关触柄与上下极限碰铁的距离在极限开关断开位置时，其触柄距碰铁0.2-2mm范围内；
7、 固定所有碰铁上的螺栓，确保碰铁不移动；
8、 安装完毕后，由安装单位技术人员会同施用单位相关部门对基础和附墙支座及设备安装的质量、精度进行全面检查、试运转，经检测部门检测合格后方可投入运行。

四、 升降机的拆卸
升降机的主要拆卸顺序：
头架、对重装置的拆卸→标准节及附墙架拆卸→吊笼拆卸→防护围
栏拆卸→底架、基础节拆卸
严格按照拆卸顺序作业，在拆卸各个部件时参照安装工艺作业，拆卸完毕做好清理交接工作。
（一） 吊杆安装在吊笼顶部吊杆安装吊孔内,在吊笼内安装向心轴承,安装压垫并用螺栓固定;
（二） 限位碰铁的拆除：
1、拆除上限位碰铁
2、下限位碰铁在升降机拆除至底部时拆除
（三） 头架与钢丝绳的拆除
1、将吊笼升至顶部，配重降至底部
2、拆除钢丝绳，将钢丝绳收好放置地面
3、拆除头架，将头架放置地面
（四）附墙架与导轨架的拆除
1、拆除一道附墙
2、拆除标准节,至下道附墙,按以上顺序将附墙架与导轨架拆除至底部
3、拆除的物品由升降机每次巡回运至地面
（五）电缆线的拆除
1、切断电源
2、将电缆线拆除
（六）吊笼、围栏拆除
1、松开吊笼制动器用汽车吊将吊笼吊出.
2、拆除围栏
3、拆除基础节
（七)拆除完毕做好清理交接工作

五、作业人员

序号
工种
数量
备注
1
施工负责人
1

2
技术负责人
1人

3
安全员
1人

4
操作人员
4人

5

上海宝达托泰工程设备安装
施工升降机安装施工方案审批表
设备型号
SC200/200V
产品编号
2021—150
2021—151
施工单位
上海宝达托泰工程设备安装
工程名称
上海由由东岛广场－JD01酒店
使用单位
上海建工二建集团
工程地址
上海市崇明县陈家镇揽海路55弄旁
方案编制人
张建林
安拆高度

28米
安装负责人
李维良
编制日期

2021年7月2日
生产厂家
上海宝达工程机械
出厂日期

2021年5月6日
安装日期

2021年7月4日

安装

单位

意见

(章）
技术负责人：
年 月 日

（章)
公司负责人:
年 月 日

使用

单位

意见

（章)
监理负责人：
年 月 日

（章)
公司负责人：
年 月 日

突发事故现场预防应急措施

特种设备安装是在环境和工作条件相对较差，而劳动强度又比较 大是多发和容易发生的工作场所,是安全生产的重要环节，特制定应急预防措施。
人们平时常说“时间就是生命"，这句话泛指时间的重要性和关键性。对于一些危重病人的急救,尤其是工地现场的急救，就是分秒必争地应用急救知识和简单的急救技术措施进行现场初级求生,最大程度上稳定病情或伤情.减少并发症维持病人最基本的生命体证和最大的生存机会.
一、 现场急救应遵循下述四个急救步骤
1、调查事故现场，调查时要确保对伤、病人或其他人无任何危险、危害，尤其在事故现场更是如此.
2、初步检查病人，判断神志、气道、呼吸、循环是否有问题,必要时立即进行现场急救和监护。
3、呼救应请人先叫救护车，你可继续施救，一直坚持到救护人员或其他施救者到现场，此时，你还应该反映伤病人的病情(伤情）和简单的救治经过。
4、如果没有发现危及病人生命的体证,可作第二次检查，以免遗漏其他损伤骨折和病变，有利于现场必须急救和稳定病情,降低并发症和伤残率。
二、现场火救援
1、了解通道地形,工地现场一旦发生火警首先人员不能慌张。
2、组织有效合理的灭火措施，电器类灭火应用1211灭火器材、干粉不能采用泡沫或者用水灭火。
3、灭火时人员应站在风向的上风保持视觉清晰，便于逃生行动.

编制人：

批准人：

批准日期: 年 月

上海宝达施工升降机装拆、（加节)施工安全技术交底书
工程名称
上海由由东岛广场－JD01酒店
施工单位
上海宝达托泰工程设备安装
升降机型号
SC100H
施工地址
上海市崇明县陈家镇揽海路55弄旁
装拆日期
2021年7月23日

交底内容:
1． 进入施工现场必须戴安全帽，2米以上必须带安全带及必要劳保用品，不准穿硬底、高跟皮鞋，衣着紧身、灵便。
2． 不准酒后登高作业。
3． 设置安全警戒区，无关人员不得进入，派专人监护.
4． 服从调统一指挥，按照说明书要求装拆,严禁违章操作。
5． 不得瞎眼销、滑牙螺栓、报废的卸扣，轧头、钢丝绳及千斤顶等起重工具。
6． 已变形或脱焊的结构件,必须经调矫补焊复后,才能安装。磨损、锈蚀超限的另部件和不能完成正常性能的电器元件,必须恢复正常性能或更换。
7． 升降机上升前，必须确认刹车灵敏可靠，各安全限位装置良好情况下，方可启用上升。
8． 升降机在安装、加节、拆卸时，因顶部的安全限位装置已拆除，因升降机在上行时，在离顶端二节标准节距离处，必须刹车停车一次,而后点动上升.
9． 安装加节附墙前后，必须从二方面检测矫正垂直度，使之偏差不大于千分之一.
10．在四级以上强风和大雨、大雾、大雪、浓烟重呛不断改进劣的环境时，
停止安装。加节附墙和拆卸作业.

交底人签字

作业班组签字

操
作
人
员
签
字

目 录

一、 工程概述及编制依据………………..。..。.。.。。………………………………………2
二、 SC施工升降机概述…………..。。。....。.……。。...。。.…………………………………2
三、 安装流程…………..。。.。。.。.。……...。.。。....…………。。。。...……………………………2
四、 SC型施工升降机的安装……………...。....。..………………………………………2
五、 安全措施及注意事项……………….。。。。。...。。………………………………………10
六、 现场配合工作………………。.。.。。.。。..…………………………。。.。。.。.。……………11

一、工程概述及编制依据:
工程名称：住院部改造工程
建设地址：深圳市龙华区大浪华旺路68号
施工单位:中国十九冶集团有限公司
安装单位：深圳市亚太建筑工程有限公司
设备型号:SC200/200TD
备案编号:粤BD—S01063
编制依据：
1、《建筑机械使用安全技术规程》JGJ33—2012;
2、《建筑施工安全检查标准》JGJ59—2011；
3、《施工升降机安全规程》GB10055—2007；
4、《建筑施工升降机安装、使用、拆卸安全技术规程》JGJ215—2010；
5、施工升降机GB/T10054-2005；
6、施工升降机使用说明书。

二、SC施工升降机概述
SC型施工升降机是一种靠齿轮齿条传动的电梯，主要用于高层建筑施工的人、货运输。这种电梯可以非常方便地自行安装和拆卸，并可随着建筑物的增高而增高。
SC型施工升降机有非常可靠的电气和机械安全系统，是建筑施工中安全、高效的垂直运输设备。考虑物料的垂直运输和人员的上落，运输设备的实用性和安全性，并根据本工程现场条件及建筑物的结构，确定SC型施工升降机安装位置。

三、安装流程：
（基础）→场地清理→底盘、护栏的安装→导轨节的安装→吊笼、传动机构→电气安装、试车→导轨架加高→附墙架→电缆导向装置→安全限位装置
安装过程可利用已装在建筑物外侧的塔吊配合安装，与塔吊的位置关系参见附图。

四、SC型施工升降机的安装
安装前，必须熟悉SC型施工升降机的性能，具体技术参数.为确保安装安全、顺利，根据SC型施工升降机的安装要求，应仔细阅读《使用说明书》及《零配件图册》,其施工程序如下.

安装前的准备：
一）基础制作：
1、根据SC型施工升降机吊笼规格及II型附墙安装要求，按“使用说明书”并结合工地实际情况，选择升降机的安装位置，按相应技术要求由土建单位设计制作升降机基础，要求基础平台能承受总自重2陪以上的静压力，并应有排水设施。

（1)升降机的基础应满足《SC型施工升降机安装方案》中的各项要求。此外，还必须符合当地的安全法规。
（2）基础所承受的载荷不得小于P。
（3)基础周围必须有良好的排水措施。

2、确定基础中心点与附着墙面的距离为3.3米.如下图所示：

型号
吊笼规格
L
A
B
SC型
3200×1500
3300
4400
3800

3、基础的技术要求
⑴ 基础承受的载荷能力应大于P(377。6kN)。 P=（吊笼重+外笼重+导轨架总重+载重)×0.02 kN。
⑵ 混凝土基础板下面的承载力应大于0。15Mpa.
⑶ 双层钢筋网:钢筋直径12㎜，间距200㎜。
⑷ L距离根据所选择的附架型号而定。
⑸ 基础座或基础预埋件应全部埋入混凝土基础板内.
⑹ 基础周围须考虑排水措施。
二）、接地装置的连接方案。如下图：
(在砼顶板上的基础接地连接引到首层主体防雷扁铁上与之焊接）

标准节

基础
镀锌圆钢Φ14

2。5m

升降机运行前，应首先将保护接地装置与升降机金属联通，接地电阻不大于4Ω.

三）、安装场地的清理
⑴清理足够大的专用安装场地。
⑵安装场地应清理干净，并用标志杆围起来，禁止非工作人员入内。
⑶防止安装地点上方掉落物体，必要时加安全网。

四）、安装前各作业人员熟记安全技术要求如下：
⑴ 安装前须先熟悉本工程的工作环境。
⑵ 安装过程中必须有专业人员负责统一指挥。
⑶ 升降机运行时，人员的头、手绝不能露出安全栏外。
⑷ 如果有人在导轨架上或附墙架上工作时,绝对不允许开动升降机,当吊笼运行时严禁进入外笼内.
⑸ 吊笼上的零部件必须放置平稳,不得露出安全栏外。
⑹ 利用吊杆进行安装时，不允许超载，吊杆只用来安装和拆卸升降机零部件，不得用于其它用途。
⑺ 吊杆上有悬挂物时，不得开动吊笼。
⑻ 安装作业人员应按空中作业的安全要求，包括必须戴安全帽、系安全带、穿防滑鞋等，不要穿过于宽松的衣物，应穿工作服，以免被卷入运行部件中，发生安全事故。
⑼ 安装过程中，必须笼顶操作，不允许笼内操作。
⑽ 吊笼启动前应先进行全面检查，确保升降机运行通道无障碍，消除所有不安全隐患。
⑾ 安装运行时，绝对不允许超过额定安装载重量。
⑿ 雷雨天、雪天或风速超过13m/s的四级风恶劣天气下不能进行安装作业。
⒀ 严禁夜间进行安装作业.
⒁ 安装作业时,应防止安装地点上方掉落物体，必要时加安全网，避免高空多层交叉作业。

五）、安装过程中注意的质量技术要求如下:
a、安装标准节必须注意:
① 拧紧所有标准节螺栓；
② 注意各标准节接口之间的间隙;
③ 安装时绝对不允许超过额定安装载重量；
④ 严禁夜间作业和酒后作业。
b、安装附墙架时必须要注意：
① 拧紧所有螺栓，开口销必须张开；
②、附墙间距不得大于9m，最大悬臂不得超过7。5m.
c、安装电缆装置必须注意事项：
① 注意电缆的保护,防止划破漏电电人现象；
② 试运行电缆装置的小车是否正常；
③ 电缆小车轮是否灵活,中间挑线架安装位置是否合理,尼龙轮导向是否正常。
d、升降机运行前，应首先保证接地装置与升降机金属结构联通，接地电阻≤4Ω。
e、安装及加高完毕立即对导轨架等部位润滑。

施工升降机的安装步骤：
1、底盘、护栏的安装
⑴ 首先将底盘安装到位,将地脚螺栓穿过底盘孔，与基础预留孔联接，并用标准节底节对接管口的水平度，并塞实底盘下空隙,拧紧地脚螺栓(注意此连接螺栓的防锈处理，如加入黄油）。
⑵ 将侧围栏与底盘相连接，依次连接好后围栏、边围栏，然后装好电源柜门框，并且拧紧安全围栏螺栓。
⑶ 用塔吊装外笼门（注意因吊点不正确导致外笼门变形），与塔吊指挥协调好注意事项。
⑷ 固定所有外笼螺栓，安装好外笼对重滑道,调整整套外笼水平。
⑸ 把电缆小车分左、右安装于底节内并加2个标准节。
⑹ 安装好外笼门支撑并调整好适合吊放吊笼尺寸。
⑺ 安装好缓冲弹簧底座，并加入缓冲弹簧。

外笼外形图(带架驶室） 建 筑 物

1300 (3620)

700

(4200）
（5600）

2、吊笼及传动小车的安装
a、准备好塔吊,3人以上配合，注意吊笼吊点平衡锁扣锁好，适合吊装环境,指挥塔吊平缓起吊.
b、塔吊平缓摆至外笼上部(离基础面约5米高度）平缓下放并缓慢套入标准节内。吊笼套入标准节时注意吊笼下放过程中各方位位置，使其安全平稳放在缓冲弹簧内.如此方法把另一吊笼套入标准节内，同时安装固定好笼顶安全围栏。
c、准备传动小车连接销及相关工具，检查传动电机末端刹车装置是否放松。
d、检查传动小车按编号区别左、右笼传动装置对号。
e、用塔吊平稳吊起传动小车（注意锁扣的方向与平衡），并缓慢套入标准节内。指挥塔吊缓慢下放至与吊笼和传动小车相连的销孔，穿入连接销，并将联接销定位，以防从销孔中退出.用同样方法吊装好另一传动小车装置。
f、松开传动电机制动装置螺栓并检查是否有效，安装好电机防雨板。
g、在地上连接标准节4节，用塔吊吊装与主机上标准节对节。

3、试车
a、检查理顺连接线路,并按线号固定好连接螺栓（此时注意线号与线色)。
b、检查工地进入此设备电源是否正常，用电安全装置是否合理、完善、安全。
c、在确定符合通电试用条件下打开电源，试用各保护装置是否灵敏有效，同时确定进电源是否错相（根据错相保护器显视）,如有错相现场先断开进电源总电源,并派专人看守，把进电源动力线对换一相序。
d、检查吊笼顶部是否有悬挂物，零部件是否放置平稳，不得露出安全栏外，吊笼启动前再次全面检查，确保升降机运行通道无障碍，消除所有不安全隐患。
e、吊笼启动试运行必须在笼顶操作。
f、运行前，首先保证接地装置与升降机金属结构联通，接地电阻≤4Ω.

4、导轨架的安装
a、根据现场施工情况，本次施工升降机安装可由塔机吊装，先在地面将标准节每2节连为一体，然后用塔机吊至连接点对接安装.
b、在逐节安装过程中，必须注意导轨架的垂直度控制在千分之一范围内，同时可以通过附墙斜撑组合调节并固定。

5、附墙架的安装
a、根据工地建筑物情况，按所确定中心距与建筑物连接尺寸进行附墙架的安装、连接。
b、把施工升降机双笼开启到适合安装附墙架位置(10.5m范围内）,按“Ⅱ”型附墙架架设要求安装好附墙架.（注：附墙件的水平度需要控制在±8°）
附墙架作用于建筑物上力F的计算
F = （L×60）÷（B×2。05） kN
型号
L
B
Ⅱ
3300
1430
例: B = 1430㎜ L =3300㎜
F =（3300×60）÷（1430×2。05)=67。5kN

附墙架与墙的连接(穿墙螺栓采用8.8级的M24螺杆）

用穿墙螺栓固定

附墙架连接尺寸（Ⅱ)

1500
180 3200

1430 900

180

L1＝1635mm
L2＝1800mm
L＝3300mm

吊笼规格
L
L1
L2
3200×1500mm
3300mm
1635mm
1800mm

6、电缆导向装置的安装
a、当标准节安装至一定高度（此工地安装至约25米高度时),安装好中间挑线架并固定好螺栓。
b、在吊笼上安装电缆托架,将动电缆线的一端接入吊笼接线端上并固定，将动电缆的另一端接入外笼电源箱。
c、安装中间接线盒及静电缆,将静电缆的一端接入中间接线盒并将其固定在标准节上，每6米固定一次。
d、取下外笼电源箱一端的动电缆，并将此端头与中间接线盒处的静电缆连接，并固定在挑线架上.
e、将静电缆另一端接入外笼电源箱内。
f、按每4节标准节安装电缆导向保护架。

7、调试
a、检查各部连接是否可靠。
b、传动小齿轮与传动齿间隙是否合符使用标准。
c、导轮间隙是否合符运行要求。
d、限速器齿距是否合符运行条件，无异常。

8、安全限位安装及试运行
a、导轨架、附墙架按规定要求，安全逐节提升至施工楼层所需高度。
b、在吊笼底部安装好下限位碰铁，使其在操作失效情况下能自动切断电源。
c、在所需导轨架高度上安装防冲顶装置,防止意外发生，同时必须保证上限位开关和极限开关同时有效。
d、安装好各门限位、外笼门及吊笼的机械联锁装置，并确保所有装置工作可靠。
e、复查升降机的所有性能是否符合试运行要求，并且按使用说明书批示各润滑部位进行润滑。
f、在吊笼顶部用上操作盒进行试运行，并逐层检查附墙联接是否可靠,电缆装置是否运行正常，上、下限位控制是否可靠，合理消除所有不安全隐患。

9、防坠试验
a、将相当于额定重量 2 吨的重物放进笼内。
b、从笼内引一电线至笼外，设置控制坠笼安全装置开关。
c、防坠试验前，人员不得进入厢笼内，厢笼由笼外开关控制。
d、按动坠落笼控制开关，厢笼瞬间即不坠,当下坠速度超过限定速度后，限速装置瞬即发生作用，厢笼瞬间即停止下坠，检查按动开关后，厢笼的制停距离应在0。2m—1。4m（按说明书要求）。
注：该试验在施工升降机安装调试合格后，由检测单位在检测时进行试验，并在其指导下将防坠器复位。

10、验收
安装完毕,自检合格后，经市建委指定的检测机构检测合格并申办使用证后,方可投入使用。

五、安全措施及注意事项：
1)施工升降机安装人员必须取得由各省建设厅颁发的特种设备作业人员资格证书，并指定安全监督员在场监控.
2）施工升降机安装必须针对现场的实际和所采用的电梯说明书中有关电梯的构造的方法和步骤编制施工组织设计。
3)作业前,有关部门人员对全体施工人员进行安全技术交底。安全技术交底必须包括采用的电梯构造说明书、施工作业环境和条件等,场内地面承载力要满足吊车工作的要求。
4）施工前应对吊装绳索、吊装工具、机械、钢丝绳等作全面检查,进行保养,试运转。符合安全要求方可进行试吊。
5）对安装电梯的各机构、各部件、重要的螺栓、连接销、动力系统和受力位置，电气系统等进行检查，把安全隐患排除于安装作业前。
6）电梯安装的作业区布好警戒线，挂起警告牌。
7）电梯安装作业时必须有专人指挥，有专职电工负责照管电源，专人操作控制台，专人拆装螺栓。
8）指挥人员应有上岗证,作业时与操作人员之间密切配合，通讯信号统一、畅通、清晰、明嘹，需要时配备对讲机。
9）安装作业时，风力不大于四级,在作业中风力突然增大达至四级时，必须立即停止，并紧标准节各连接螺栓。如遇6级和以上风力或下雨等恶劣天气应停止高空作。风雨过后应对机械重新检查试吊，确认制动器灵敏、可靠后方能恢复作业。吊杆与吊笼不得同时工作.
10）高空作业系好安全带，正确戴上安全帽，穿好防滑鞋，严禁酒后作业。
11）起吊过程中机械发生突然故障，关闭发动机或切断电源进行抢修。在空然停电时,应把所有控制器拨到零位,断开电源总开关。
12)凡需使用电焊或风焊作业时，必须申报动火作业,做好防火措施,派专人监焊，清理附近可燃物件,配备灭火工具监视，用铁皮、湿透麻包袋接焊渣。作业后认真检查确认无火种隐患方可离场。
13）所有特种作业人员必须持证才能上岗操作。
14）不应进行夜间作业。如确需夜间作业的,必须有充足的照明和制订相应的安全作业措施。
15）应保证升降机的整体稳定性,升降机导轨架的纵向中心线至建筑物外墙面的距离宜选用较好的安装尺寸。
16）升降机梯笼2。5m范围内应设置稳固的防护栏，各楼层平台通道应平稳牢固,出入口应设防护栏杆的防护门。全程四周不得有危害安全运行的障碍物。
17)装设在阴暗处或夜间作业的升降机应在全程上装设足够的照明和明亮的楼层编号标志灯。
18）升降机安装后,经项目部负责人、机械员会同有关部门对基础的附壁支架以及升降机架设安装的质量、精度等进行全面检查，并应按规定程序进行技术试验（包括坠落试验），经试验自验收合格后,然后报市特种设备检验所检验，取得使用证后，方可使用。
19）严格遵守《建筑机械使用安全技术规程》（JGJ33—2012）的有关规定。
20）有关安全、防火、质量管理、文明施工，本方案未详之处，应执行公司和上级标准、规定。

六、现场配合工作：
1、清理进场道路有作业现场,以利作业。
2、安装位置附近提供升降机专用电源。
3、配合作业,如提供风、电焊等。
4、建筑物外墙搭设排栅要平齐，不得与电梯升降运动发生干涉.
5、附墙架对墙面的作用力约为60KN，土建单位必须确保附墙结构能满足该要求。
目 录
1。编制依据 2
2。工程概况 2
2.1工程概况 2
2。2施工电梯概况 2
3。防护脚手架做法 3
3。1材料准备 3
3。2外用电梯防护脚手架的构架 3
4。室外电梯防护棚做法 7
4.1室外电梯平面位置如下图所示 7
4.2通道搭设参数： 8
4.3搭设方法 10
4.3质量要求 10
5.落地式扣件钢管脚手架计算书 10

1。编制依据
1.1 《建筑施工计算手册》江正荣著
1.2 《建筑施工手册》第四版《钢结构设计规范》GB50017—2003 中国建筑工业出版社；
1.3 《建筑结构荷载规范》GB50009-2001;
1.4 《建筑施工脚手架实用手册（含垂直运输设施)》中国建筑工业出版社；
1.5 《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011；
1.6 《混凝土结构设计规范》GB50010-2002；
1.7 《建筑施工安全检查标准》JGJ59—2011；
1.8 另外参照本工程施工图纸及施工组织设计编制本施工方案。
2。工程概况
2.1工程概况

2。2施工电梯概况
本工程采用SC200/200型施工电梯一台,施工电梯即搭设在1#住宅楼Q轴/17轴-19轴，距离建筑物1。5m，施工电梯与主体之间搭设防护脚手架、卸料平台。

3.防护脚手架做法
3.1材料准备
1．为了确保外用电梯的使用安全，脚手杆全部采用黄色ф48x3。5钢管，并用扣件连接成整体.安全防护门采用推拉式，采用φ10钢筋焊接；防护架内侧挂绿色密目安全网，操作层底部满挂大眼网。
2．钢管采用外径48mm，壁厚3。5mm的焊接钢管，钢管材质使用力学性能适中的Q235钢，其材质应符合《碳素结构钢》（GB700—88）的相应规定。用于立杆、大横杆和斜杆的钢管长度为4～6m(这样的长度一般重25kg以内，适合人工操作）.用于小横杆的钢管长度为1.2～2.0m，以适应脚手架宽的需要，钢管件禁止使用有明显变形、裂纹和严重锈蚀的钢管。使用普通焊管时，应内外涂刷防锈层并定期复涂以保持其完好。
3．扣件应使用与钢管管径相配合的、符合我国现行标准的可锻铸铁扣件。严禁使用加工不合格、锈蚀和有裂纹的扣件。
4．脚手板采用冲压钢脚手板，宽度为200～250mm,长3～4m，自重不超过0。30kN/m2。
3。2外用电梯防护脚手架的构架
1．施工现场外用双笼电梯型号为SC200/200型.吊笼尺寸为3。2×1。5×2.5m
2．防护架子采用单立杆，步距为1000mm.防护架子立杆间距为1200mm。
立杆纵向间距为1500mm,800mm间隔设置，1500mm处为电梯防护门。
3．防护架子左右两侧需设置护身栏杆，起步200mm高档脚杆(并设置200mm高挡脚板），再加上两道横杆步距500mm。挡脚杆与电梯防护架子门外侧立杆相连，上面两道横杆用短立杆架起,注意端部短立杆要与防护架子立杆离开一段距离保证推拉门向外侧自由推拉。护身栏杆在外侧与装修外脚手架连接一道保证稳定。护身栏杆上满挂密目安全网。
4.脚手架应在外侧全立面连续设置剪刀撑；与水平杆的角度控制在45°～60°。
5．防护架子推拉门用Φ10螺纹钢焊接成型，宽160*9=1440mm，竖向焊接9根钢筋，高1200mm，左右各用φ10圆钢焊接一个吊环挂在防护架子的双横杆的内侧杆上，双横杆之间用扣件和短钢管连接四道，与吊环间隔设置，保证吊环能向外推拉。
6.每层脚手架的两端在阳台下方与剪力墙拉结一道钢管。

防护脚手架搭设方法如下图所示：
6.每20m设置钢丝绳拉结一道，钢丝绳，其直径不应小于14 ㎜，使用预埋吊环其直径不宜小于20 ㎜，预埋吊环应使用HPB235 级钢筋制作。钢丝绳卡不得少于3 个

4。室外电梯防护棚做法
4.1室外电梯平面位置如下图所示

4。2通道搭设参数:
4。2.1防护棚正面部分
正面宽度：4m
立杆纵距：1.5m；
立杆步距：1。8m；
防护棚高度:5m；
上下防护层间距:0.5 ；
防护层水平钢管间距a（m):1m ；
钢管类型(mm）：Φ48 × 3.5 ；
扣件连接方式：双扣件

4。2.2防护棚侧面部分
立杆纵距：1。8m；
防护棚高度：5m ；
上下防护层间距：0.5m;
立杆步距：1。8m ；
防护层水平钢管间距a（m)：0。5m ；
钢管类型(mm)：Φ48 × 3。5 ；
扣件连接方式：双扣件
防护棚侧面加剪刀撑

4。3搭设方法
先进行主杆的搭设，在用扫地杆将主杆练成整体，在搭设大横杆间距1.8米,用剪刀撑加固整个防护棚。上部设上下两层防护层，防护层先满铺一层安全网，再铺钢脚手板,竹脚手板用铁丝压住绑牢；最外侧留置1。2m高防护栏杆，并用多层板将防护栏杆密闭;防护棚背立面和侧立面内侧满挂密目安全网，形成封闭，安全网要整洁美观；防护棚正立面先搭设钢管架，在其外侧用多层封闭，再贴标示标语.
4。3质量要求
防护棚整体刚性好，架体稳固，不晃动。
防护盖板采用双层支铺竹笆片，竹笆片采用钢丝与钢管扎牢,要求竹笆片铺设严密，固定牢靠。
5.落地式扣件钢管脚手架计算书

钢管脚手架的计算参照《建筑施工扣件式钢管脚手
