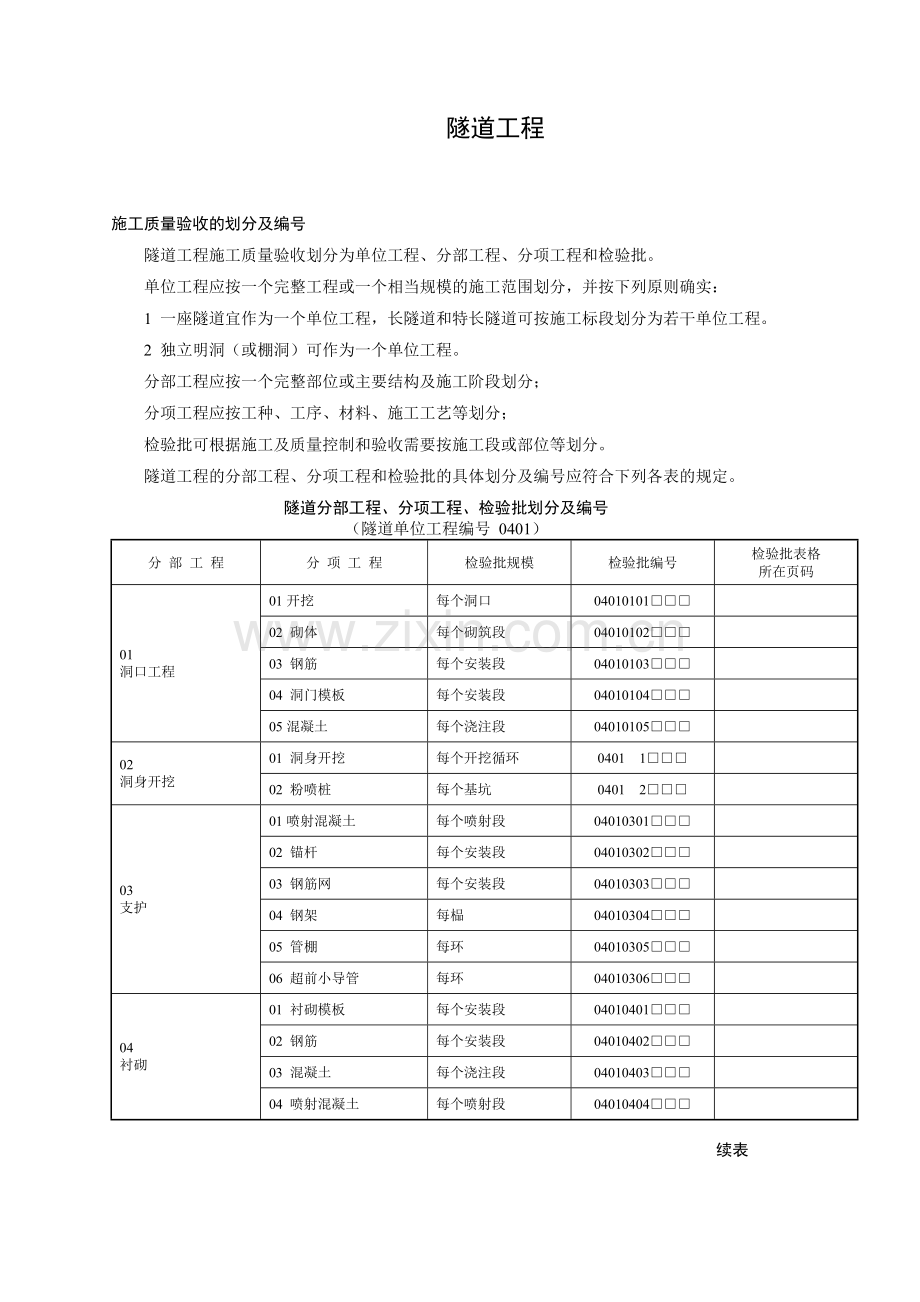

第七章 隧道工程

施工质量验收的划分及编号
隧道工程施工质量验收划分为单位工程、分部工程、分项工程和检验批。
单位工程应按一个完整工程或一个相当规模的施工范围划分，并按下列原则确实：
1 一座隧道宜作为一个单位工程，长隧道和特长隧道可按施工标段划分为若干单位工程。
2 独立明洞（或棚洞）可作为一个单位工程。
分部工程应按一个完整部位或主要结构及施工阶段划分；
分项工程应按工种、工序、材料、施工工艺等划分；
检验批可根据施工及质量控制和验收需要按施工段或部位等划分。
隧道工程的分部工程、分项工程和检验批的具体划分及编号应符合下列各表的规定。
隧道分部工程、分项工程、检验批划分及编号
（隧道单位工程编号 0401）
分 部 工 程
分 项 工 程
检验批规模
检验批编号
检验批表格
所在页码
01
洞口工程
01开挖
每个洞口
04010101□□□

02 砌体
每个砌筑段
04010102□□□

03 钢筋
每个安装段
04010103□□□

04 洞门模板
每个安装段
04010104□□□

05混凝土
每个浇注段
04010105□□□

02
洞身开挖
01 洞身开挖
每个开挖循环
0401 1□□□

02 粉喷桩
每个基坑
0401 2□□□

03
支护
01喷射混凝土
每个喷射段
04010301□□□

02 锚杆
每个安装段
04010302□□□

03 钢筋网
每个安装段
04010303□□□

04 钢架
每榀
04010304□□□

05 管棚
每环
04010305□□□

06 超前小导管
每环
04010306□□□

04
衬砌
01 衬砌模板
每个安装段
04010401□□□

02 钢筋
每个安装段
04010402□□□

03 混凝土
每个浇注段
04010403□□□

04 喷射混凝土
每个喷射段
04010404□□□

续表
分 部 工 程
分 项 工 程
检验批规模
检验批编号
检验批表格
所在页码
04
衬砌
05 底板
每个浇注段
04010405□□□

06 仰拱
每个浇注段
04010406□□□

07 仰拱填
每个浇注段
04010407□□□

08 回填注浆
每个注浆段
04010408□□□

05
防水和排水
01 洞口防排水
每个洞口
04010501□□□

02 洞内排水沟（槽）
20 m
04010502□□□

03 施工缝与变形缝处理
每处
04010503□□□

04 防水板防水
每个铺设段
04010504□□□

05 涂料防水层防水
500 m2
04010505□□□

06 注浆防水
每个作业循环
04010506□□□

07 盲管（沟）
每个衬砌浇筑段
04010507□□□

06
辅助坑道及附属洞室
01开挖
每个开挖循环
04010601□□□

02 喷射混凝土
每个喷射段
04010602□□□

03 锚杆
每个安装段
04010603□□□

04 钢筋网
每个安装段
04010604□□□

05 钢架
每榀
04010605□□□

06 管棚
每环
04010606□□□

07超前小导管
每环
04010607□□□

08 钢筋
每个安装段
04010608□□□

09 模板
每个安装段
04010609□□□

10 混凝土
每个浇注段
04010610□□□

11 坑道口及其封闭
每个口
04010611□□□

07
附属设施
01运营通风土建工程
每处
04010701□□□

02 消防
每处
04010702□□□

03 电缆槽
100 m
04010703□□□

08
明洞工程
01明洞开挖
每个开挖循环
04010801□□□

02 模板
每个安装段
04010802□□□

03 钢筋
每个安装段
04010803□□□

04 混凝土
每个浇注段
04010804□□□

05 明洞防排水
每施工段
04010805□□□

06 回填
每个施工段
04010806□□□

地质灾害治理工程单元、分部、分项工程划分

单位工程:在治理工程项目中，具有独立施工条件或独立运行功能,可以单独作为成本核算的工程。
分部工程：在单位工程中，能组合发挥一种功能或根据施工任务划分的工程。
分项工程：在分部工程中,按同期施工作业区、段、层、块等划分，通过若干工序完成的或由几个工种完成的最小综合体，是日常质量控制的基本工程单位。

单位工程
分部工程
分项工程
排（截)水工程
排（截）水沟
(1）一条沟为一个分项
（２)长度＞１0０m的沟（下同）可按桩号（长度,下同）划分出若干个分项,或按缓坡段、陡坡段、跌水等划分分项
（３）若只有一条沟，短沟只有一个分项,长沟按(2)划分分项
盲沟
（1）一条沟为一个分项
（２）长沟可按桩号划分出若干个分项
(3)若只有一条沟,短沟只有一个分项,长沟按（2）划分分项
排水隧洞
（１）一个洞为一个分项
(2)深度＞10０m的洞可按洞口、洞身划分分项，洞身又可按桩号或断面尺寸等划分出若干个分项
（3)若只有一个洞,浅洞只有一个分项，深洞按(2)划分分项
排水井（孔)
一个井(孔）为一个分项
支（拦）挡工程
混凝土灌注抗滑桩
(1）一根桩为一f个分项
（2）若有联系梁、档土板,两根桩间梁、板为一个分项,或分组划分出若干个分项
锚拉抗滑桩
（１）一根桩和其上锚索(杆)为一个分项
(２）若有联系梁、档土板，两根桩间梁、板为一个分项，或分组划分出若干个分项
挡
土
墙
浆砌石挡墙
（1）一道墙为一个分项
(２)大型墙（高度不小于4m，且长度不小于50m)可按桩号划分出若干个分项
（3)若只有一道墙,小型墙只有一个分项，大型墙按(２）划分分项
混凝土挡墙
同上
加筋土挡墙
同上
防崩（落)石槽(台）
（1)一个槽(台)为一个分项
(２)若只有一个槽（台），只有一个分项
拦石坝（墙、堤)
（1)一道坝（墙、堤)为一个分项
(２)大型（高度不小于4ｍ,且长度不小于５0ｍ）坝（墙、堤)可按桩号划分出若干个分项
(3）若只有一道坝（墙、堤），小型的只有一个分项,大型的按（2）划分分项
拦石网与拦石桩(柱)
（1)二桩（柱）和之间的网为一个分项
（２）若只有二桩（柱）和之间的网，只有一个分项
支撑墩（柱)
一个墩(柱）为一个分项

单位工程
分部工程
分项工程
加固工程
预应力锚索（杆)加固
一根(束）锚索(杆）为一个分项
格构锚固
（１）小范围(宽度[与斜坡走向一致，下同］〈50ｍ）的锚固可只有一个分项
（2）大范围（宽度〉50m）的锚固可按区段划分出若干个分项
注浆加固
同上
护坡工程
锚喷支护
（1）小范围(宽度＜50m）的护坡可只有一个分项
（２）大范围(宽度>50m)的护坡可按区段划分出若干个分项
砌石护坡
同上
抛石护坡
同上
石笼护坡
同上
锚杆与土钉墙护坡
同上
格构护坡
同上
植被护坡
同上
减载与压脚
工程
削方减载
（1）小范围（宽度＜５０m)的减载可只有一个分项
(2)大范围(宽度>50m）的减载可按区段划分出若干个分项
土石压脚
（１）小范围（宽度＜50ｍ)的压脚可只有一个分项
（2）大范围（宽度〉50m）的压脚可按区段划分出若干个分项

说明:
有些工程由二种或多种工程组合而成，本规定和本表已列出一部分这类工程，如锚拉抗滑桩、格构锚固等，其分项工程的划分已有相应规定.但列的不全，如:格构护坡往往与砌石护坡或植被护坡组合，成为格构砌石护坡工程、格构植被护坡工程等；格构锚固工程已由格构、锚杆(索)组合.这些组合后的工程都可按范围大小划分分项工程，质量控制和检验评定按各自的标准进行。此外,还有由锚杆和挡墙（板、梁）组合的锚杆（或锚拉)挡墙（板、梁)等多种类型的工程,而有些工程则是某类工程的一部分，如防治部分危岩和保护部分斜坡的素喷混凝土工程等,这些工程可参照相应工程划分分项工程，并按各自的标准进行质量控制和检验评定.
建筑工程分部工程、分项工程划分一览表
序号
分部工程
子分部工程
分  项  工  程
1
地基与基础处理
无支护土方
土方开挖、土方回填
有支护土方
 排桩，降水、排水、地下连续墙、锚杆、土钉墙、水泥土桩、沉井与沉箱，钢及混凝土支撑
地基与基础处理
灰土地基、砂和砂石地基、碎砖三合土地基，土工合成材料地基，粉煤灰地基，重锤夯实地基，强夯地基，振冲地基，砂桩地基，预压地基，高压喷射注浆地基，土和灰土挤密桩地基，注浆地基，水泥粉灰碎石桩地基，夯实水泥土桩地基
桩基
锚杆静压桩及静压力桩，预应力离心管桩，钢筋混凝土预制桩，钢桩，混凝土灌注桩（成孔、钢筋笼、清孔、水下混凝土灌注）
地下防水
防水混凝土，水泥砂浆防水层，卷材防水层，涂料防水层，金属板防水层，塑料半防水层，细部构造，喷锚支护，复合式衬砌，地下连续墙，盾构法隧道；渗排水、盲沟排水，隧道、坑道排水；预注浆、后注浆，衬砌裂缝注浆
混凝土基础
模板、钢筋、混凝土，后浇带混凝土，混凝土结构缝处理
砌体基础
砖砌体、混凝土砌块砌体、配筋砌体、石砌体
劲钢（管）混凝土
劲钢（管）焊接、劲钢（管）与钢筋的连接、混凝土
钢结构
焊接钢结构、栓接钢结构、钢结构制作、钢结构安装、钢结构涂装
2
主体结构
混凝土结构
模板，钢筋，混凝土，预应力、现浇结构、装配式结构
劲钢（管）混凝土结构
劲钢（管）焊接、螺栓连接、劲钢（管）与钢筋的连接，劲钢（管）制作、安装、混凝土
砌体结构
砖砌体，混凝土小型空心砌块砌体，石砌体，填充墙砌体，配筋砖砌体
钢结构
钢结构焊接，紧固件连接，钢零部件加工，单层钢结构安装，多层及高层钢结构安装，钢结构涂装，钢构件组装，钢构件预拼装，钢网架结构安装，压型金属板
木结构
方木和原木结构、胶合木结构、轻型木结构、木结构防护
网架和索膜结构
网架制作、网架安装、索膜安装、网架防火、防腐涂料
3
建筑装饰装修
地面
整体面层：基层、水泥混凝土面层、水泥砂浆面层、水磨石面层、防油渗面层、水泥钢（铁）屑面层、不发火（防爆的）面层；板块面层：基层、砖面层（陶瓷锦砖、缸砖、陶瓷地砖和水泥花砖面层）、大理石面层和花岗岩面层，预制板块面层（预制水泥混凝土、水磨石板块面层）、料石面层（条石、块石面层）、塑料板面层、活动地板面层、地毯面层；木竹面层：基层、实木地板面层（条材、块材面层）、实木复合地板面层（条材、块材面层）、中密度（强化）复合地板面层（条材面层）、竹地板面层
抹灰
一般抹灰、装饰抹灰、清水砌体勾缝
门窗
木门窗制作与安装、金属门窗安装、塑料门窗安装、特种门安装、门窗玻璃安装
吊顶
暗龙骨吊顶、明龙骨吊顶
轻质隔墙
板材隔墙、骨架隔墙、活动隔墙、玻璃隔墙
饰面板（砖）
饰面板安装、饰面砖粘贴
幕墙
玻璃幕墙、金属幕墙、石材幕墙
涂饰
水性涂料涂饰、溶剂型涂料涂饰、美术涂饰
裱糊与软包
裱糊、软包
细部
橱柜制作与安装，窗帘盒、窗台板和暖气罩制作与安装，门窗套制作与安装，护拦和扶手制作与安装，花饰制作与安装
4
建筑屋面
卷材防水屋面
保温层，找平层，卷材防水层，细部构造
涂膜防水层
保温层，找平层，涂膜防水层，细部构造
刚性防水屋面
细石混凝土防水层，密封材料嵌缝，细部构造
瓦屋面
平瓦屋面，油毡瓦屋面，金属板屋面，细部构造
隔热屋面
架空屋面，蓄水屋面，种植屋面
5
建筑给水、排水及采暖
室内给水系统
给水管道及配件安装、室内消火栓系统安装、给水设备安装、管道防腐、绝热
室内排水系统
排水管道及配件安装、雨水管道及配件安装
室内热水供应系统
配件安装、辅助设备安装、防腐、绝热
卫生器具安装
卫生器具安装、卫生器具给水配件安装、卫生器具排水器具安装
室内采暖系统
管道及配件安装、辅助设备及散热器安装、金属辐射板安装、低温热水地板辐射采暖系统安装、系统水压试验及调试、防腐、绝热
室外给水管网
给水管道安装、消防水泵接合器及室外消火栓安装、管沟及井室
室外排水管网
排水管道安装、排水管沟与井池
室外供热管网
管道及配件安装、系统水压试验及调试、防腐、绝热
建筑中水系统及游泳池系统
建筑中水系统管道及辅助设备安装，游泳池水系统安装
供热锅炉及辅助系统安装
锅炉安装、辅助设备及管道安装、安全附件安装、烘炉、煮炉和试运行、换热站安装、防腐、绝热
6
建筑电气
室外电气
架空线路及杆上电气设备安装、变压器及箱式变电所安装，成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制柜安装，电线、电缆导管和线槽敷设，电线、电缆穿管和线槽敷线，电缆头制作、导线连接和线路电气试验，建筑物外部装饰灯具、航空障碍标志灯和庭院路灯安装，建筑照明通电试运行，接地装置安装
变配电室
变压器、箱式变电所安装，成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，裸母线、封闭母线、插接式母线安装，电缆沟内和电缆竖井内电缆敷设，电缆头制作、导线连接和线路电气试验，接地装置安装，避雷引下线和变配电室接地干线敷设
供电干线
裸母线、封闭母线、插接式母线安装，桥架安装和桥架内电缆敷设，电缆沟内和电缆竖井电缆敷设，电线、电缆导管和线槽敷设、电线、电缆穿管和线槽敷线，电缆头制作、导线连接和线路电气试验
电气动力
成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，低压电动机、电加热器及电动执行机构检查、接线，低压电气动力设备检测、试验和空载试运行，桥架安装和桥架内电缆敷设，电线、电缆导管和线槽敷设，电线、电缆穿管和线槽敷线，电缆头制作、导线连接和线路电气试验，插座、开关、风扇安装
电气照明安装
成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，电线、电缆导管和线槽配线，电线、电缆导管和线槽敷线，槽板配线，钢索配线，电缆头制作、导线连接和线路电气试验，普通灯具安装，专用灯具安装，插座、开关、风扇安装，建筑照明通电试运行
备用和不间断电源安装
成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，柴油发电机组安装，不间断电源的其他功能单元安装，裸母线、封闭母线、插接式母线安装，电线、电缆导管和线槽敷设，电线、电缆导管和线槽敷线，电缆头制作、导线连接和线路电气试验，接地装置安装
防雷及接地安装
接地装置安装，避雷引下线和变配电室接地干线敷设，建筑物等电位连接，接闪器安装
7
智能建筑
通信网络系统
通信系统、卫星及有线电视系统、公共广播系统
办公自动化系统
计算机网络系统、信息平台及办公自动化应用软件、网络安全系统
建筑设备监控系统
空调与通风系统、变配电系统、照明系统、给排水系统、热源和热交换系统、冷冻和冷却系统、电梯和自动扶梯系统、中央管理工作站与操作分站、子系统通信接口
火灾报警及消防联动系统
火灾和可燃气体探测系统、火灾报警控制系统、消防联动系统
安全防范系统
电视监控系统、入侵报警系统、巡更系统、出入口控制（门禁）系统、停车管理系统
综合布线系统
缆线敷设和终接、机柜、机架、配线架的安装、信息插座和光缆芯线终端的安装
智能化集成系统
集成系统网络、实时数据库、信息安全、功能接口
电源与接地
智能建筑电源、防雷及接地
环境
空间环境、室内空调环境、视觉照明环境、电磁环境
住宅（小区）智能化系统
火灾自动报警及消防联动系统、安全防范系统（含电视监控系统、入侵报警系统、巡更系统、门禁系统、楼宇对讲系统、住户对讲呼救系统、停车管理系统）、物业管理系统（多表现场计量及与远程传输系统、建筑设备监控系统、公共广播系统、小区网络及信息服务系统、物业办公自动化系统）、智能家庭信息平台
8
通风与空调
送排风系统
风管与配件制作；部件制作；风管系统安装；空气处理设备安装；消声设备制作与安装；风管与设备防腐；风机安装；系统调试
防排烟系统
风管与配件制作，部件制作；风管系统安装；防排烟风口、常闭正压风口与设备安装；风管与设备防腐；风机安装；设备调试
除尘系统
风管与配件制作；部件制；，风管系统安装；除尘器与排污设备安装；风管与设备防腐；风机安装；设备调试
空调风系统
风管与配件制作；部件制作；风管系统安装；空气处理设备安装；消声设备制作与安装；风管与设备防腐；风机安装；风管与设备绝热；系统调试
净化空调系统
风管与配件制作；部件制作；风管系统安装；空气处理设备安装；消声设备制作与安装；风管与设备防腐；风机安装；风管与设备绝热；高效过滤器安装；系统调试
制冷设备系统
制冷机组安装；制冷剂管道及配件安装；制冷附属设备安装；管道及设备的防腐与绝热；系统调试
空调水系统
管理冷热（媒）水系统安装；冷却水系统安装；冷凝水系统安装；阀门及部件安装；冷却塔安装；水泵及附属设备安装；管道与设备的防腐与绝热；系统调试
9
电梯
电力驱动的曳引式或强制式电梯安装工程
设备进场验收，土建交接检验，驱动主机，导轨，门系统，轿厢，对重（平衡重），安全部件，悬挂装置，随行电缆，补偿装置，电气装置，整机安装验收
液压电梯安装工程
设备进场验收，土建交接检验，液压系统，导轨，门系统，轿厢，平衡重，安全部件，悬挂装置，随行电缆，电气装置，整机安装验收
自动扶梯、自动人行道安装工程
设备进场验收，土建交接检验，整机安装验收

地基与基础分部工程划分
一、地下室工程全部划归为地基与基础分部的习惯做法是错误的
1、±０.000以下工程划归为地基与基础分部是《建筑工程质量检验评定标准》(GBJ３0１—8８）规定的。此规范后被《建筑工程施工质量验收统一标准》(GB ５03０0—2０01）取代，取消了此条规定。现行版本《建筑工程施工质量验收统一标准》（GB 503０0-20１3）更没此规定。
2、但±0．00０以下工程划归为地基与基础分部的习惯做法沿袭至今！
３、按照这种划分方法,执行《建筑工程施工质量验收统一标准》（ＧB　503００—２013）和《建筑地基基础工程施工规范》(GＢ　51004-2015 ）就有很大的问题.
（1）《建筑工程施工质量验收统一标准》（GＢ 50300—2０1３)规定地基与基础分部工程按下图划分地基与基础子分部工程和分项工程。从图中可以看出:基础子分部只包含各类基础,而不包括地下室中的梁板柱。地下室中的梁板柱混凝土结构没有安身之地,就无法纳入基础分部（例外:如果地下室作为箱形基础则应纳入地基与基础分部)。

（2）《建筑地基基础工程施工规范》（GB 51004—2015 )规定地基基础工程应施工的内容见下图，依然不包括地下室中的梁板柱混凝土结构。

４、地下室中的梁板柱混凝土结构特征与主体结构类似，与地基基础明显不同，划入主体结构更合适。且《建筑工程施工质量验收统一标准》（GB 5０300—２0１3）地基与基础分部和《建筑地基基础工程施工规范》(GB 51004—2015 ）中已没有它们的立足之地。
5、综上所述,地下室工程全部划归为地基与基础分部的习惯做法是错误的.
二、正确划分方法
1、原则：在ＧＢ50300－２０13上明确的，照办；不很明确的，应该根据分部工程划分的主要原则,并结合工程实际来划分,这个原则就是合理且方便验收。
2、若地下室作为箱形基础,则地下室划为地基与基础分部。
３、把与土直接接触的部分划归为地基与基础分部，如各种地基、各种基础、基坑支护、地下水控制、土方、边坡、防水层、基础垫层、地下车库的斜道、挡土墙等。而地下室内的框架柱、梁、内墙柱、剪力墙、隔墙等划归主体分部。
三、结语
地下室工程分部分项工程的划分，一定要符合现行规范的要求，决不能按照习惯做法一错再错。
