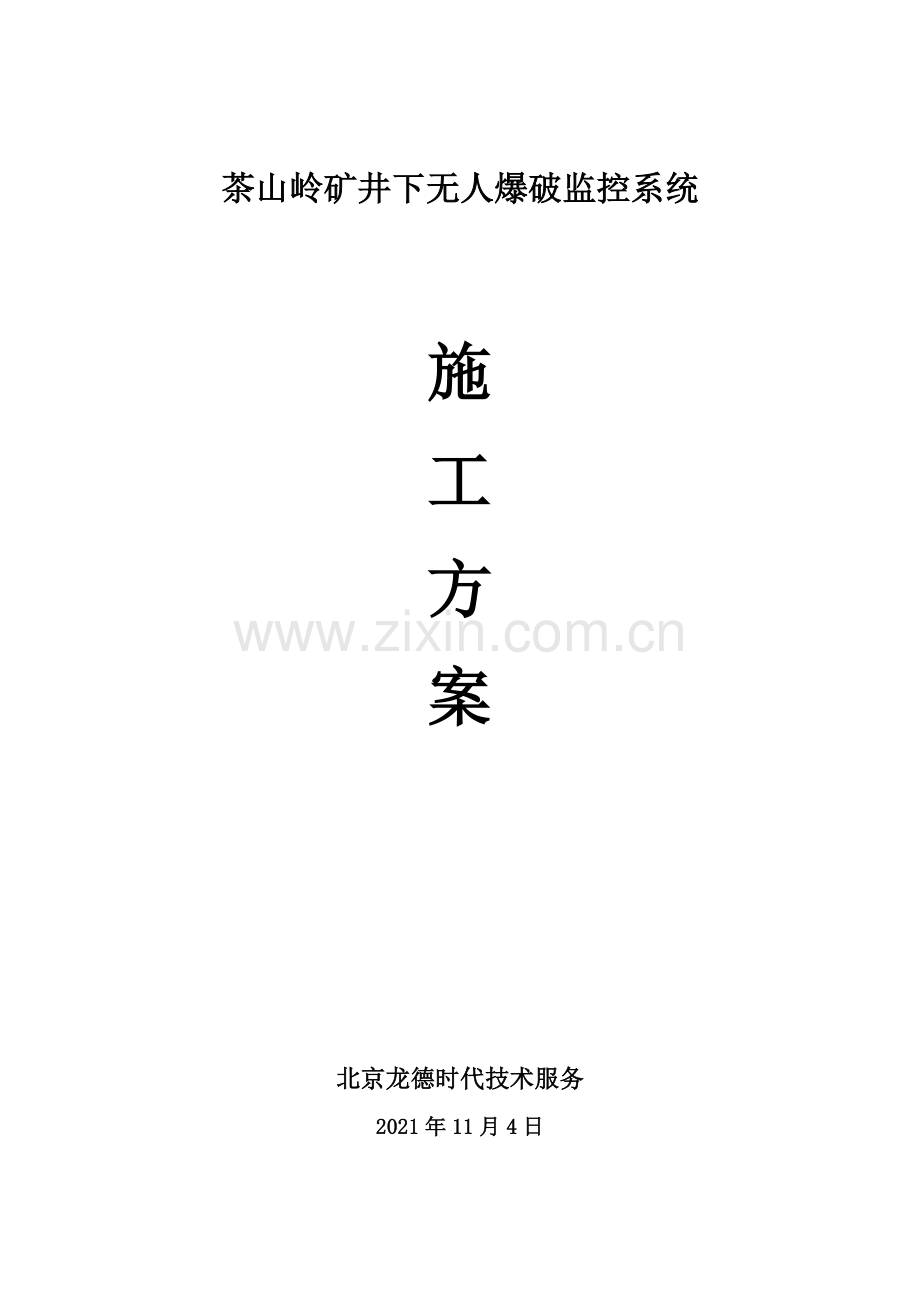

茶山岭矿井下无人爆破监控系统施工方案完整
(完整版资料,可直接使用可编辑,推荐下载)
茶山岭矿井下无人爆破监控系统
施
工
方
案
北京龙德时代技术服务
2021年11月4日
第一章 工程概述
一、 施工准备
地面:
a) 主控系统安装位置,安全监控数据采集。
b) 发爆器管理机的安装位置,并和主控系统在同一局域网
c) 发爆器、放炮监控卡的管理与发放单位.
d) 井下人员名单及人员卡录入
井下:
e) 井下设备提前运送到位,(KDW17电源2台(大),4芯信号线4000米,3芯电源线200米,传输分站3台,安全起爆距离标识器系统1台,无线接收器系统7台,电源线可根据实际情况)。
e) 井下供电方式:AC127V。
f)矿上派出4-6名人员进行现场安装,厂家负责指导安装。
根据现场实际情况,本次安装可以实现以下几个重要功能
1,放炮安全距离不够,就不能放炮;
2,不进行三人连锁就不能放炮;
3,网络电阻超限就不能放炮;
4,瓦斯超限就不能放炮;
5,有人在危险区域就不能放炮;
注:特殊功能需要矿方提供监控设备及数据连接方式,待定。
二、 施工进度计划
施工分为5部分,地面施工、井下设备施工、地面和井下设备调试、系统试运行、系统培训。施工日期总共需要15天(一个头施工时间计算15天外加15天特殊矿井安装
为了更快更好的完成系统的安装、调试使系统依最快的时间运行起来。矿方需提供4—6名安装人员,由两名技术人员担任负责人,并且负责系统安装中的协调工作,系统全部安装设定一名总负责人。
安装计划分配表
内容
措施
备注
第1—4天(井下)
井下电缆铺设
1、井下电缆铺设(4000米通讯电缆及200米电源线)
需要矿方4-6人负责铺设电缆及系统维护员陪同
第5天
(井上)
井下设备连接
1、设备连接
2、电源接电
3、设备上电
需要矿方4—6人负责设备连接及系统维护员陪同
第6天
(井上)
地面主机安装及调试
1、安装系统主机软件及矿上内网连网
需要矿方2—4人负责主机安装及系统维护员陪同
第7天
(井上)
地面主机与井下通讯调试
1、系统调试并录入相关信息
2、发爆器调试及下传分配
3、井上调试设备
1、1-2技术人员跟随安装设备及培训
2、安全监控维护人员培训
第8-9天
(井上)
培训系统应用
1、技术员系统全方面培训
2、监测人员系统培训
3、三人连锁系统使用培训
4、培训完成考核并发系统使用资格证书
1、系统管理员参加培训
2、监测人员参加培训
3、组织使用单位三人连锁人员培训
4、矿方提供考试地点培训人员考核
第10天
(调试)
系统正式运行,并填写运行日志
1、跟踪井下系统放炮
2、填写运行日志
3、处理现场产生的问题
三、 施工现场准备
1。 现场检查
甲方与乙方的工程师共同完成设备安装现场检查。现场检查主要是检查机房、井下现场环境能否满足设备安装要求,是否具备设备安装条件。完成现场检查方可进行硬件系统施工。
2. 设备开箱验货
当现场具备设备安装条件后,乙方的现场工程师应与甲方代表一起依据合同对货物开箱验货和清点。完成这项工作后乙方现场工程师应与甲方一起签署《验货报告》。验货报告一式两份,作为双方交货的凭证以及支付设备款的凭证.其中一份交给甲方,一份由我公司的项目负责人用于存档.
开箱应用专用工具将铁钉或木螺钉取出,严禁使用铁榔头、撬杆等硬敲、硬撬、硬砸,开箱后的包装板应及时清离施工现场.开箱时建设、施工单位双方代表应按照装箱单与实物进行核对检查,并做好记录。
四、 设备安装
按照现场工程技术要求进行设备的安装.设备安装完成后,现场工程师应对所有设备安装以及连接电缆进行检查和测试,并将结果以及已经完成的安装情况填写在《安装工作日志》中。安装工作日志每天由乙方填写,甲方有关人员签字认可。
五、线缆敷设要求
1. 安装要求
1) 线缆接头要严密。线缆之间、线缆与其他设备连接处,必须使用与电气性能相符的接线盒。
2) 线缆进线嘴连接要牢固、密封要良好,密封圈直径和厚度要合适,线缆与密封圈之间不得包扎其他物品,腔内连线松紧适当。
3) 电缆接头应采用本安通讯接线合连接,红线接“+”,黑线接“-”,严禁接错。
4) 线缆剖头不应伤及芯线,剖头长度应一致,在剖头处套上合适的套管,其长度和颜色应一致.
5) 当线缆芯线采用绕接时,必须使用绕接枪,并符合下列要求:
a) 绕接圈数与线径有关
当线径在0.4~0。5mm时,绕接8~6圈
当线径在0。6~1。0mm时,绕接6~4圈
b) 在一个端子上绕接两根芯线时,两根芯线不得同时并绕,应先绕一根,而后再绕另一根。
c) 绕接芯线应从端子根部开始,不接触端子的芯线部分不宜露铜.
6) 当线缆芯线采用焊接时,应符合下列要求:
a) 芯线在端子板上绕3/4圈,且与端子紧密贴合.
b) 焊线不得出现活头、假焊、漏焊、错焊、混线等.
c) 焊点光滑均匀、露筋,端子板焊好以后应三面有锡.线缆不带尖、无瘤形,不得烫伤芯线绝缘层,露铜小于等于2mm。
7) 电力电缆的连接
a) 10mm2及其以下的单芯电力电缆线宜打接头圈连接,打圈绕向与螺帽紧固方向一致.铜芯电力线接头圈应镀锡。
b) 10mm2以上的电力线应用接线鼻子连接,接线鼻子的规格、材料应与导线相吻合.
c) 接线鼻子的焊接(或压接)应牢固,端正.
六、井下设备安装要求
1。 安装要求
1) 应设在支护良好、无滴水、无杂物的巷道或峒室中,安设时应固定牢靠,固定时要两人相互配合,固定点用手电钻打眼使用膨胀螺栓进行固定。膨胀螺栓外露长度已能够保证放炮传输分站系统安全吊挂为标准,如钻孔过大固定使用固定剂将周围缝隙填充,待凝固后吊挂。
2) 安装时,严禁带电作业,严禁带电搬迁或移动电器设备,并严格执行谁停电谁送电制度。
3) 所停电的高压开关馈电处,必须派专人看管,并挂上“有人工作,严禁送电"的标志牌。
4) 安装完毕,在详细检查所用接线、确认合格无误后,方可送电,一切正常后,方可进行调试。
3。 安装方法
1) 传输分站系统的安装、布线与悬挂
①传输分站系统要安装在容易取电适合安装本安电源的地方.
②传输分站系统和安全起爆距离标识器系统之间需要布置一条两芯线进行信号传输。两芯线的两端分别对应连接信号的H和L端.
③传输分站系统的安装与悬挂:安装在井下巷道一侧墙壁上。用防爆电钻按有关电气安装要求在巷道壁上适当的高度钻孔,然后将膨胀螺丝固定在巷道壁上,在膨胀螺丝上安装挂钩,将放炮传输分站系统挂在挂钩上。悬挂高度在1。6米左右。
2) 无线接收器系统的安装与布置、悬挂
①无线接收器系统需要与传输分站系统通过4芯线进行连接.无线接收器系统的连接分别对应定位分站上面的+ - H L端进行连接.放炮监控接收器的地址设置是采用8421码进行设置。
②无线接收器系统的悬挂与固定:安装在井下巷道一侧墙壁上。用防爆电钻按有关电气安装要求在巷道壁上适当的高度钻孔,然后将膨胀螺丝固定在巷道壁上,在膨胀螺丝上安装挂钩,将放炮传输分站系统挂在挂钩上。悬挂高度与传输分站系统平行。
3) 本安电源的安装与悬挂
①本安电源需要安装到传输分站系统的附近.以便连接方便并且美观.本安电源的输入电压建议接入127V交流或者660V交流并且不能断电的地方.
②本安电源输出直流18V电压给传输分站系统供电,本安电源与传输分站系统之间需要2芯电源线进行连接.
③本安电源的悬挂与固定:安装在井下巷道一侧墙壁上。用防爆电钻按有关电气安装要求在巷道壁上适当的高度钻孔,然后将膨胀螺丝固定在巷道壁上,在膨胀螺丝上安装挂钩,将本安电源挂在钩上。悬挂高度与传输分站系统平行。
七、 加电测试
设备安装完成后,现场工程师应与甲方的代表一起对设备进行加电测试,完成检查设备配置、设备预装软件等工作。
八、 系统调试
在加电测试完成后,现场工程师应逐一进行单个设备的调试配置,确保每一个设备都能正常的工作。最后对整个系统进行调试,确保整个系统的完善运行。系统调试完成,运行正常,进行初验,并约定最后验收工作。
九、 系统试运行
系统调试运行正常后进入15天的试运行期.在此期间,甲方的系统运行维护人员负责系统的基本的运行和维护工作,并做好系统运行日志。系统运行日志记录每天系统运行状态、系统故障情况以及故障处理情况。甲方应及时将系统运行故障情况反映给乙方,以便乙方的售后支持小组对设备及系统进行维护、以至设备的更换。每次设备或系统故障维护应填写设备故障以及问题申报单的记录故障情况以及处理方法。
十、系统最终验收
系统运行正常后,所有性能指标达到技术规范书的要求,经过试运行期,进行系统终验。双方签署最终验收报告,系统进入保修期。
第二章 施工安全措施
一、 地面安装安全措施
1、登高2米以上要扎好安全带,戴好安全帽,并有专人监护,安全带必须拴在确保人身安全的地方。
2、 使用梯子时,梯子与地面之间角度要适度,并设专人扶梯子,人字梯挂钩必须挂牢.
3、 2人同杆、同地点工作时,先登者必须等另一人选好工作位置后,方可开始工作,同时要注意协调。
4、 高空使用的工具、材料必须装在工具袋中吊送,不准抛扔,杆下不准站人。
5、 架设的传输线缆,如与原高压交叉或邻近,必须先将原有高压线停电,并验电、放电、接地、短路,为防止中途送电,必须挂临时接地线后,方可进行架线工作.
6、 雷雨大风等恶劣天气时,不得从事高空作业.
7、 架设楼顶与楼顶之间的传输线缆,必须先测量楼与楼之间的距离,把传输线缆用扎线扎在钢丝绳或铁丝上,一头在楼顶固定好,然后用拉力器上吊传输线缆,直到拉直后固定另一端。
8、楼顶如无护拦,操作时工作人员必须拴好安全带。
9、严格执行《煤矿安全规程》露天部分电气高空作业规定.
二、 井下安全措施
1。 入井工作人员必须遵守《煤矿安全规程》。
2。 入井前必须交代工作内容、工作地点和安全注意事项。
3. 施工现场材料设备堆放整齐,不得存放在主要通道上。
4。 不允许带电铺设电缆,铺设电缆时两人一组,左拐弯时电缆左肩上,右拐弯时电缆右肩上.
5。 不允许在皮带上走动,皮带运行时不允许跨越皮带.
6。 在副斜井施工时必须做到(行车不行人,行人不行车)的原则,必须有一人监护工作.
7. 不允许带电作业,不允许带电打开电源箱。
8. 进入变电所必须遵从岗位工人的指挥,不得乱窜和乱动设备.
9. 设备安装必须要符合煤矿安全规程.
10. 设备安装检查无误结束后才允许送电。
11。 其他未尽事宜严格按照相关作业规程执行
第三章 培训计划
从一个整体的应用系统来说,系统管理员和甲方的各部门技术人员的培训是必须的,也是极为重要的环节,对整个系统的应用水平起着决定性的影响。
由于培训的特殊性,我们针对本系统实施中的培训工作做细致的划分。同时,我们建议技术部门提供专门的技术人员参与培训教学和工程实施工作,使得技术人员可以充分和乙方相沟通,简化后期的维护难度,同时也可以锻炼出本系统自己的专业人员,在以后维护中提供更好的服务。
系统培训包括:放炮监控主控机系统培训、发爆器管理机系统培训、井下设备维护培训.
一、 培训内容:
1.放炮监控管理系统培训包括:智能连锁放炮监控系统软件的安装与配置、发爆器管理系统软件中的各个功能学习、网络版的安装与配置、网络版中的各个功能学习等 需要派出2名或2名以上的人员进行学习放炮监控系统的操作。
2. 井下下设备维护培训包括:传输分站系统的安装、无线接收器系统的安装、安全起爆距离标识器系统的安装,设备接线方式、设备的注意事项等。需要派出井下维修工2名或者2名以上进行学习。
二、 培训计划
培训计划根据培训对象主要分为三个类型:
1. 系统管理员
系统管理员是指由鲍店煤矿的技术部门的专业技术人员担任的,对整个系统负有管理、指导和解决问题责任的专职人员。
2. 业务操作人员
业务操作人员是指使用本系统进行日常业务操作的人员。
3. 系统维护人员
针对这三种基本人才,对业务操作员采用普及式培训,根据业务不同进行全面培训;采用集中方式培训各技术人才。
设备提供商将和矿方有关人员一起,制定必要的培训计划、完善培训教材确保工程质量.
UPS监控系统项目需求
一、项目背景 0
二、监控系统描述 1
三、监控系统要求与需求清单 1
四、项目验收 2
4.1 工程验收的内容 2
4.2 验收标准 2
4.3 竣工报告 2
五、培训 2
六、售后服务 3
一、项目背景
我院UPS设备众多,且分散在各个科室、设备间.人工巡检的方式不能准确及时的发现、处理UPS问题,并且人工巡检过程对设备的信息不能全面采集,存在着安全隐患。
现在针对UPS不间断电源提出实时监控的系统方案需求。初步先将弱电间、机房等地UPS进行监控,后期可逐步将其它UPS加入系统.
二、监控系统描述
整个监控系统应包含如下功能部分:
l 数据采集部分:在UPS所在位置部署数据采集功能模块,将监控所需数据从UPS设备中读取出来。
l 数据传输部分:数据采集完成后,应采用TCP/IP协议方式进行网络传输,汇总至服务器。
l 数据收集与转换部分:由软件系统将数据做集中处理、转换,采取适当界面形式呈现。
l 展现部分:由监视器组成的展现系统,提供多种呈现方式的监控页面。
三、监控系统要求与需求清单
序号
项目
单位
数量
要求
备注
1
采集通讯模块
只
30
1路485/232接口,1路RJ45接口,可监测UPS电压、电流、频率、功率、状态如:整流器、逆变器、充电器、电池、自动旁路的运行状态。监测报警:输入电压、频率越限报警;输出电压越限报警;整流器电压越限报警;过载报警;电池电压低报警;电池后备时间超低报警;电池温度超高报警;逆变器关闭报警;
自动旁路开报警;整流器、逆变器、充电器、电池、自动旁路故障报警。监控设备的通讯卡及通讯协议由厂家提供,监测的具体参数、状态、报警和控制的项目,由该设备提供的准确的通讯协议确定。
2
监控运维软件
套
1
1。支持APC/EMERSON/山特等我院已有UPS品牌产品监控、数据呈现;2.B/S架构;3.多用户在线、分权管理;4.终端登陆支持WINDOWS/ANDROID/IOS操作系统;5。支持SNMP方式监控;6。支持不同项目TCP/IP方式通讯模块数据采集.
3
监视器
台
4
屏幕55寸以上,分辨率1920*1080以上,自带操作系统(WINDOWS/ANDROID),无线控制设备,VGA,HDMI等接口,1000M网络接口,壁挂
4
线材+施工
套
1
包括所有线材
针对项目后,提供按点位的再实施报价.
四、项目验收
4.1 工程验收的内容
1)各系统工程各相关技术文件、现场检查验收记录等是否齐全。
2)系统设备器材清单明细以及随设备包装的各种附件、资料等是否齐全.
3)各主要设备器材的外观评估与内在技术指标确认.
4)各系统试运行验收.
4。2 验收标准
1)工程承包合同;
2)工程设计文件(包括:设计方案、图纸、设计变更记录、各种设备说明书等);
3)各相关系统产品系列安装、使用、维护手册;
4)国家现行的施工验收规范。
4.3 竣工报告
工程完成后,提交《系统工程竣工报告》一式二份。工程验收合格后,7天内提交至建设单位备案。若工程因故推延,竣工报告提交时间可作相应调整.
五、培训
为充分保证本工程项目投入使用后,能够正常、安全、可靠地运行,由实施方指导受训人员系统使用、维护、日常保养等技术.时间不少于3人/天。
六、售后服务
提供不少于3年的软硬件质保,7*24小时电话支持,次日达现场保证.
金隅·大成国际中心1、2#楼
监控系统改造方案
一、 现状及概况
金隅·大成国际中心1、2#楼建筑面积达147780平方米,是大型综合楼宇,涵盖写字楼、商业、餐饮业、大型停车场等多种业态,整个楼宇又是开放型设计,给安保工作带来许多困难,除了加大人防更要加强技防力度。现有监控图像173路,监控数量与建筑面积不成正比,无法满足当前监控技防安全要求,末端监控设备明显配置不足,重点技防区域如:1、2、3#楼首层外围、制高点、主要出入口、车场所有进、出口,财务室、中控室、主配电室等重要机房均没有安装监控设备。
由于监控中心施工不规范、设计不合理,也给后期运行、维护保养带来许多困难。如监控系统布线、安装不规范,机柜设计、安装不合理,设备选型配置低、产品质量差、寿命短。竣工交付使用两年后监控系统中显示器黑屏、图像质量差等一系列问题凸显,给后期使用、维护监控系统带来了极大的困难.
现就上述1#、2#楼监控系统存在缺陷及问题作如下进一步详述:
(一)末端监控设备明显配置数量少、选型配置低达不到监控技防安全要求
1、大厦首层设计为开放性空间,目前,1、2楼首层南、北主通道、西广场以及3#楼北通道无监控摄像机。上述区域共需加装11架360度高速云台.
2、1、2、3#号楼楼顶平台主要制高点无监控摄像机,一号楼楼顶车场配置监控摄像机覆盖明显不够,上述区域共需加装8架360度室外高速云台及8台彩色红外枪式摄像机。
3、重要机房、中控室、财务室等区域无监控摄像机,上述区域共需加装8台彩色半球摄像机.
4、所有车场进、出口无监控摄像机,所有进、出口共需加装8台高速彩色红外枪式摄像机。
5、地下二层车场主要通道结合处配置的摄像机配置低,无法满足监控车辆作用.上述区域共需加装4架360度高速云台。
6、1#楼地下一层苏宁、丽家宝贝扶梯前共享空间各加装1架360度彩色云台,3部观光梯、1部货梯加装飞碟摄像机。
以上共计加装:53架摄像机。更换5架远红外枪式彩色摄像机
(二)监控中心设备、设施现状及问题
1、1、2#楼及3#楼保安监控系统设备严重老化,全部30台黑白显示器约80%经常出现无法辨清图像及自动关机现象。其显示器为旧式14、17英寸,目前属淘汰产品,市场采购已非常困难.需更换新型14和19英寸监视器。
2、1、2号楼中控室防静电地板选用的质量差,3#楼中控室防静电地板材质达不到机房地板的基本要求。现1、2、3#中控室防静电地板变形,部分地板破损严重。需更换新型质量较好的防静电地板。
3、1、2#号楼监控中心安装消防主机、门禁、监控主机、车场系统主机、电梯监控主机与移动、联通 等设备,因施工单位多,施工不规范,监管不到位,造成防静电地板下的布线不按规范走线槽,混乱无序,监控与 信号系统防雷接地交叉共用接地点,监控电视柜与墙体之间距离最小处只有450毫米,给检修造成极大不便。机柜深度小于设备的深度,造成机柜后面板无法盖上,电视墙后面的线路焊点虚接现象严重等问题。
4、1、2#楼监控系统未采用集中供电方式,且中控监控主机UPS供电系统现提供停车场和二号楼部分区域的四台硬盘录像机设备供电。
5、中控监控系统显示器多画面排列无序,未按安防管理要求分区域编号排列。
二、改造设计依据
☆ 《安全防范工程工序与要求》(GA/T)75
☆ 《民用建筑电气设计技术规范》(JGJ/T16—92)
☆ 《民用建筑闭路电视系统工程设计规范》(GB50198—94)
☆ 《智能建筑设计》(EBD—03—95)
☆ 《电气装置安装工程施工及验收规范》(GBJ232—90/92)
☆ 《安全防范系统通用图形符号》(GA/T75-94)
三、设计思想及优化设计
施工改造方案本着依据项目监控系统实际配置现状,合理利用、调配现有监控设备资源,力争最低造价,最大程度地实现高效率、高可靠性、高安全性、高性价比、经济实用的原则进行设计,硬件配置做到可靠、灵敏、性能好、合理性。
为了降低改造费用,降低施工难度,商业区域建立独立技防控制体系,将遛99商街 34个监控摄像机剥离出原1、2#楼监控主机,这将大大降低了布线的难度和布线成本,可将新增商业周边的监控设备接入商业主机,在遛99商街办公室建立独立的区域监控主机系统,实现现场即时监控的智能化管理。在设计上最大限度保留原有的末端设备,同时,又解决了原有中控监控主机前端监控显示器通道数量不够。在造价上,我们考虑到遛99商街二层办公室空间较小,前端设备采用薄壁液晶显示器镶嵌在墙面,监视器和嵌入式硬盘录像机并配置相关软件实现16画面监控,主操作盘配电脑鼠标实现切换选择单、多画面采集,现场设备安装采用组合紧凑的办公桌设计方式。在本监控系统监控设备总数不超过24台的前提下,欧洲街一、二层每层公共区域分别加装4台红外云台一体化摄像机,原死角部位加装半球摄像机,最终实现提高监控覆盖面积和画面质量。同时,为了确保该区域24小时的人、机即时监控,本设施方案通过敷设一条光纤,通过光纤收发器直接与总监控中心矩阵连接,这样可以实现欧洲街商业营业时间外的即时监控。
其次,我们利用2#中控监控系统现有矩阵256个接口,已使用了173个接口,剩余73个的预留接口可以满足新加摄像机数量,矩阵设备则不需要增加扩展。另外,分割器与硬盘录像机共有192个接口现用173个,还预留18个接口,所加摄像机43台已超出剩余接口,所以还需增加16路分割器和16路硬盘录像机各2台.
四、施工方案与内容
(一) 监控中心设备设施改造工程内容:
1、 更换1、2#楼监控系统11台17英寸老化的显示器和画面模糊的8台17英寸黑白监视器,所更换的设备采用19英寸的液晶监视器;将3#楼6台老化的14英寸显示器更换为相同尺寸的彩色监视器。
2、 因末端增加了摄像机,需增加监视器2台,并加装一组机柜。
3、 更换1、2#楼和3#楼中控室的防静电地板,1、2#楼中控室面积: 90平方米;3#中控室面积:70平方米。
4、 为了便于维修,将 2#中控室电视机柜前移500毫米。
5、 监控系统防雷接地装置联接、固定完成后,对防静电地板下面的原有布线进行排列整理绑扎、固定.
6、 在保证设备及线路不外露的前提下,订制异型后盖。
7、 待所有前端摄像机安装调试完毕后,按使用要求重新排列监控器图像顺序。
(二)加装、更换的摄像机,要选用性价比较高、图像清晰的产品,以满足监控系统技防安全要求。
1、大成国际中心1、2、3#楼首层外围:加装11架室外360度云台摄像机。
a)综合布线:沿1、2#楼主体外围距外立面2米左右,挖500×400土方,暗敷4根直径50毫米PVC厚壁管,内穿单模4芯光缆和RRV—2×1。0电源线以及RVVP—2×1.0控制线缆,布线长度:1240米×4。暗敷完成后按原状恢复地面。
b)8处需要安装云台立杆,要求做混凝土基础安装。
c)安装调试监控云台,加装云台防雷装置.
d)光纤熔接、安装光端收发器、测试等。
2、1、2、3号楼屋面主要区域制高点加装16架红外一体摄像机(1号楼加装4架、2号楼加装8架、3号楼加装4架);一号楼屋面车场更换5架远红外摄像机并调整位置,添加抗干扰器.
a)综合布线:分别从1、2#楼、3#楼中控监控主机沿弱电竖井桥架,穿护管敷设单模4芯光缆和RRV—2×1。0电源线以及RVVP-2×1。0控制线缆至监控摄像机。布线长度:1100米×4。
b)8处需要安装云台立杆,要求做混凝土基础安装.
c)8处需安装支架.
d)安装调试监控云台,加装云台防雷装置。
e)光纤熔接、安装光端收发器、测试等。
3、1、2号楼车场进、出入口加装8架逆光红外一体摄像机。
a)综合布线:车场进、出入口光纤与主光纤就近接入做光端熔接,从光接点挖350×200土方,分别暗敷直径25毫米PVC厚壁管内穿单模4芯光缆、一条RRV-2×1.0电源线以及RVVP—2×1.0控制线缆。布线长度:40米×4.
b)6处需要安装云台立杆,要求做混凝土基础安装.
c)2处需安装暗装支架。
d)安装调试监控云台,加装云台防雷装置。
e)光纤熔接、安装光端收发器、测试等
4、配电室等重要机房、中控室、财务室8处加装彩色红外半球监控摄像机.
a)综合布线:分别从中控监控主机沿1、2、3#楼弱电竖井桥架敷设75-5-128线缆和RRV-2×1。0电源线以及RVVP-2×1。0控制线缆至监控设备.布线长度:300米×8.
b)安装固定支架。
c)安装调试监控设备。
5、解决地下二层车场主要通道相交处配置的摄像机配置低,无法满足监控车辆作用的施工方案:
在1、2#楼地下车场四条主要通道各加装高速云台摄像机。
a)综合布线:分别从中控监控主机沿1、2、3#楼弱电竖井桥架敷设75-5—128线和RRV—2×1.0电源线以及RVVP—2×1.0控制线缆至监控设备。布线长度:310米×4
b)安装固定支架。
c)安装调试监控设备。
6、其他区域需加装摄像机:
1号楼1部、1、2号楼之间2部观光梯内、食街1部货梯、1号楼五层公共区域、苏宁扶梯公共区域加装6架摄像机。
a)综合布线:分别从中控监控主机沿1、2、3#楼弱电竖井桥架敷设75—5—128线和RRV-2×1.0电源线以及RVVP—2×1。0控制线缆至监控设备。布线长度:280米×4.
b)安装固定支架.
c)安装调试监控设备。
(三)欧洲街一、二层监控系统安装方案:
1、 监控系统前端设置及安装方案:
a) 监控系统前端设置:嵌入式硬盘录像机3台;26英寸薄壁液晶监示器3台;19英寸液晶显示器1台;分割器64路1台;组合式机柜(办公桌式)1组;UPS电池1组;光端收发器1只.
b) 安装方案:前端设备采用薄壁液晶显示器镶嵌在距地面1。5米处墙面上,液晶显示器、嵌入式硬盘录像机、分割器等设备分别安装、联接在组合式机柜上(办公桌式),UPS电池1组单独放置。
c) 办公室墙面加装监控专用配电箱并联接上级配电柜电源。
d) 加装空调风道及室内导流板。
2、 欧洲街一、二层监控系统末端监控设备
a) 拆除监控主机原有欧洲街一、二层24架摄像机现场连线(不含原有系统的监控云台、电梯轿厢飞碟、电梯前室配置的摄像机).
b) 把原有配置的20个黑白半球摄像机更换成彩色半球摄像机(其中一层11个,二层11个)以及原有的13个云台一并接入欧洲街监控主机。
c) 欧洲街一、二层每层主要通道分别加装4台360度室内云台摄像机。
d)综合布线:从欧洲街一、二层监控主机沿弱电现有竖井桥架(没有桥架的则穿PVC—20护管沿天花内敷设,低于1米的采用金属铝塑软管敷设)分别敷设75—5-128线和RRV-2×1.0电源线以及RVVP—2×1。0控制线缆至43个末端监控设备。布线长度:100米×43组
e)安装固定支架。
f)安装调试监控设备.
g)欧洲街监控主机系统调试。
3、欧洲街一、二层监控系统与1、2#楼监控主机联网安装方案:
1、综合布线:从1、2#楼监控主机沿1、2#楼弱电竖井桥架敷设单模四芯至欧洲街监控主机.
2、在两个监控主机上分别安装熔接光纤,联接光端收发器及跳线,将欧洲街监控主机上的画面直接接入主机矩阵.
3、在上述所有工作完成后主机整体调试,(保证欧洲街监控主机录像硬盘资料保存一个月)记录调试结果存档.
五、其他
(一)工期:预计40个工作日。
(二)开工时间:待定
(三)本工程质量保证体系
在工程实施过程中,有专门的质量控制人员进行现场质量控制,对工程中的布线、设备安装、调试进行有效的质量监控,保证工程的施工质量.
1. 施工合同甲、乙双方均设专职质检人员,对施工分阶段及全过程进行监督检查;
2. 坚持设备、材料的采购保质保量,并进行入库前检查制度,杜绝伪劣产品进入工程;
3. 严格检验进入施工现场的物料,办理有关手续;
4. 质检人员对每一个程序进行签字制;
5. 根据施工规范作随时检验;
6. 作好各种隐蔽工程的验收签字及各种技术资料管理;
7. 每个施工阶段结束后,经质检人员检验合格后,方准进行下一步施工;
8. 严格按照有关工程技术规范施工,保证施工质量;
9. 实行施工人员自检,质量工程师复检,项目经理审核并签证制度,确保每道工序的质量;
10. 每道工序施工前均由技术人员向施工人员进行详细交底,实行产品验收、工序验收、阶段验收,层层把握质量关;确保本工程高质量完成。
(四)文明、安全施工及现场管理
施工方必须签订施工安全协议和施工安全责任书加盖公章后进场施工,施工方必须指定施工主要项目负责人为现场安全员,确保施工期间施工安全。
1. 施工期间,施工人员必须严格遵守有关的法律法规,执行交通规则和用户规定的规程和要求;
2. 每次布置任务的同时,也要进行安全教育,施工中必须严格执行安全操作规程;
3. 做好安全监督检查,确保施工人员的健康和人身安全以及安全高效实施工程;
4. 施工人员进入现场必须佩带安全帽;
5. 施工人员进入现场要着统一工装;
6. 施工人员进入现场严禁吸烟;
7. 施工人员进入现场严禁用电炉、气炉、煤气炉;
8. 施工人员使用单梯时要做好防滑处理,使用双梯时中间要有连接绳;
10。施工人员到现场施工,采取必要的防盗防撬措施、保安措施、做文明工队;
11。现场的临时用电,一定要遵循有关安全用电规定,服从现场甲方代表的管理,带电作业时,应随时做好监护;
12.登高作业时,一定要系好安全带,并有人进行监护
13、做好施工现场周边的成品及设备保护措施及施工垃圾及时清运和现场卫生保洁工作.
1. 竣工验收:物业、施工单位、维保公司三方验收签字(拍照竣工照片存档).
2. 质保期:一年
3. 招、投标书,施工合同及其他文件
a) 物业出具招标书并经过投标评估后确定中标施工单位.
b) 经物业方综合评估确定中标施工单位,由施工单位提供施工合同安全施工协议等文件备案。
4. 现场管理:指定专用材料存放区和现场安全负责人,做好施工现场周边的成品及设备保护措施及施工垃圾及时清运和现场卫生保洁工作。
(五)竣工验收
1、竣工验收前,施工方必须提供所有竣工资料包括:材料质量合格证书、竣工图(包括电子版)、设备清单、使用说明书等相关技术资料。
2、双方共同确定验收竣工内容明细,如发现瞒报、漏报验收内容及项目且出现质量问题时,使用方有权向施工方提出索赔。
3、质保期不低于一年。
4、无偿技术培训时间为两年。
5、参与验收各方签字后,方可支付首付工程施工款。
6、工程质保金将按双方合同约定,存续一年.
