华北《电力设备交接和预防性试验规程》表.doc

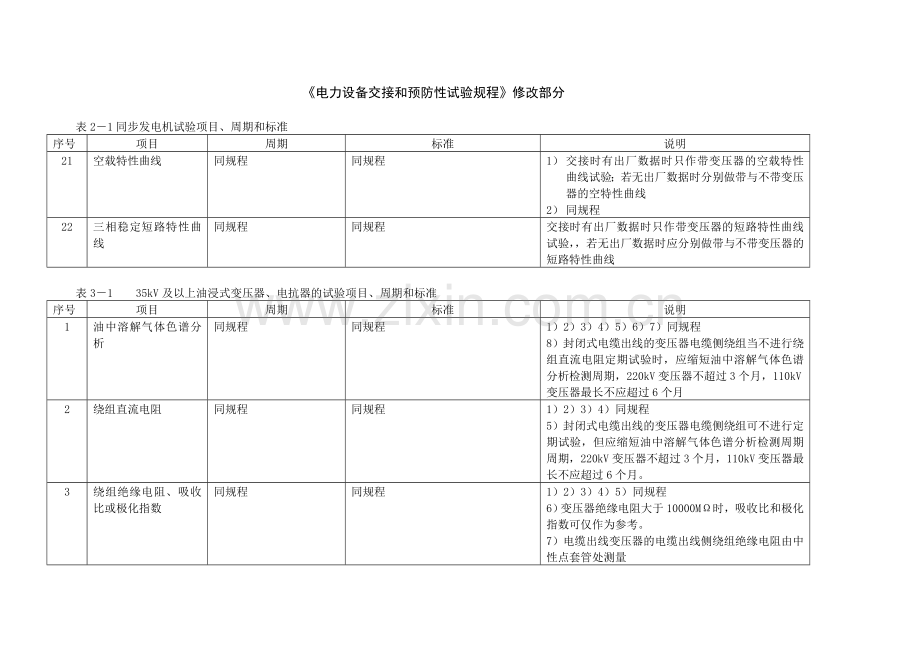

《电力设备交接和预防性试验规程》修改部分

表2－1同步发电机试验项目、周期和标准
序号
项目
周期
标准
说明
21
空载特性曲线
同规程
同规程
1） 交接时有出厂数据时只作带变压器的空载特性曲线试验；若无出厂数据时分别做带与不带变压器的空特性曲线
2） 同规程
22
三相稳定短路特性曲线
同规程
同规程
交接时有出厂数据时只作带变压器的短路特性曲线试验，，若无出厂数据时应分别做带与不带变压器的短路特性曲线

表3－1　　35kV及以上油浸式变压器、电抗器的试验项目、周期和标准
序号
项目
周期
标准
说明
1
油中溶解气体色谱分析
同规程
同规程
1）2）3）4）5）6）7）同规程
8）封闭式电缆出线的变压器电缆侧绕组当不进行绕组直流电阻定期试验时，应缩短油中溶解气体色谱分析检测周期，220kV变压器不超过3个月，110kV变压器最长不应超过6个月
2
绕组直流电阻
同规程
同规程
1）2）3）4）同规程
5）封闭式电缆出线的变压器电缆侧绕组可不进行定期试验，但应缩短油中溶解气体色谱分析检测周期周期，220kV变压器不超过3个月，110kV变压器最长不应超过6个月。
3
绕组绝缘电阻、吸收比或极化指数
同规程
同规程
1）2）3）4）5）同规程
6）变压器绝缘电阻大于10000MΩ时，吸收比和极化指数可仅作为参考。
7）电缆出线变压器的电缆出线侧绕组绝缘电阻由中性点套管处测量
4
绕组的tgδ
同规程
同规程
1）2）3）4）同规程
5）封闭式电缆出线的变压器只测量非电缆出线侧绕组的tgδ
5
电容型套管的tgδ和电容值
同规程
同规程
1）2）同规程　　3）封闭式电缆出线的变压器只测量有末屏引出的套管tgδ和电容值
12
绕组的泄漏电流
1）2）3）4）同规程

1）2）同规程
1） 同规程
2） 封闭式电缆出线变压器的电缆出线侧绕组泄漏电流由中性点套管处测量。
17
局部放电
1） 交接时（220kV、120MVA及以上
2） 3）同规程
同规程

4－1电流互感器的试验项目、周期和标准
序号
项目
周期
标准
说明
5
交流耐压
1） 交接时
(35kV以及下)
2）3）4）同规程
同规程
1） 同规程
2） SF6气体电流互感器交接对各电压等级均应进行交流耐压试验

表4－2电压互感器的试验项目、周期和标准
序号
项目
周期
标准
说明
5
交流耐压
1） 交接时
（35kV及以下）
2）3）4）同规程
同规程
同规程

4－3电容式电压互感器的试验项目、周期和标准
序号
项目
周期
标准
说明
2
中间变压器的绝缘电阻
1） 交接时
2） 大修后
3） 1～3年
4） 必要时
同规程
1）用2500V兆欧表，从X端测量

表6　套管的试验项目、周期和标准
序号
项目
周期
标准
说明
4
交流耐压
1）交接时
(35kV及以下）
2）3）同规程
同规程
同规程
5
110kV及以上电容型套管的局放电
同规程
同规程
1） 同规程
2） 同规程的3）

110kV及以上SF6气体变压器、SF6气体电流互感器有关SF6气体试验项目、周期和标准
序号
项目
周期
标准
说明
1
SF6气体湿度
（20℃v/v）
（μ1/1）
1） 交接时
2） 大修后
3） 新装及大修后1年内复测
4） 1～3年
5） 必要时
1、有载调压箱：
交接后及大修后不大于　150
运行中不大于　　　　　300
2、其他：
交接及大修后不大于　　250
运行中不大于　　　　　500
1） 按GB12022《工业六氟化硫》、SD306《六氟化硫气体中水分含量测定法（电解法）》进行
2） 当新装及大修后1年内复测湿度不符合要求或漏气超过要求和设备异常时，按实际情况增加检测。
2
SF6气体泄漏
1） 交接时
2） 大修后
3） 必要时
年泄漏率不大于1%/年或按厂家要求
日常监控，必要时检测
3
SF6气体成份分析
1）必要时
纯度　　≥97%
空气　　≤0.2%
CF4　　　　　 ≤0.1%
1） 有条件时取气分析
2） 其余CO、CO2、SO2、HF有条件时可加以监控
4
SF6气体其它检测项目
见第10章
见第10章
见第10章
注：1、110kV及以上SF6气体变压器、SF6气体电流互感器其它试验项目同油浸式变压器、油浸式电流互感器
2、110kV及以上SF6气体变压器、SF6气体电流互感器交接和大修后应进行交流耐压试验，试验电压参照附录G

表5－1　SF6断路器和GIS的试验项目、周期和标准
序号
项目
周期
标准
说明
4
耐压试验
同规程
交流耐压或操作冲击耐压的试验电压为出厂试验电压值的80%，当该试验电压低于附录G的规定值时，按附录G的规定进行试验。

9
断路器的时间特性
1） 交接时
2） 机构大修后
3） 必要时
1） 断路器的合、分时间及合分（金属短接）时间，主、辅触头的配合时间应符合制造厂规定
2） 同规程

10
分、合闸电磁铁的动作电压
同规程
1） 并联合闸脱扣器应能在其交流额定电压的85%～110%范围或直流额定电压的80%～110%范围内可靠动作；并联分闸脱扣器应能在额定电压的65%～120%范围内可靠动作，当电源电压低至额定值的30%或更低时不应脱扣
2） 同规程

13
SF6气体密度继电器检查及压力表校验
1） 交接时
2） 机构大修后
3） 1～3年　
4） 必要时
同规程

表5－2　多油断路器和少油断路器的试验项目、周期和标准
序号
项目
周期
标准
说明
9
断路器的速度特性
1） 交接时
2） 大修后
3） 必要时
同规程
同规程
11
操动机构合闸接触器及分、合闸电磁铁的最低动作电压
同规程
1） 并联合闸脱扣器应能在其交流额定电压的85%～110%范围或直流额定电压的80%～110%范围内可靠动作，并联分闸脱扣器应能在其额定电源电压的　65%～120%范围内可靠动作，当电源电压低至额定值的30%或更低时不应脱扣
2） 同规程

表5－3　真空断路器的试验项目、周期和标准
序号
项目
周期
标准
说明
7
操动机构合闸接触器分、合闸电磁铁的最低动作电压
同规程
1） 并联合闸接脱扣器应能在其交流额定电压的85%～110%范围或直流额定电压的80%～110%范围内可靠动作；并联分闸脱扣器应能在其额定电源的65%～120%范围内可靠动作，当电源电压低至额定值的30%或更低时不应脱扣
2） 同规程

9
灭弧室真空度测试
1） 交接时
2） 1～3年
3） 必要时
灭弧室真空应符合制造厂规定
有条件时进行

表5－4　高压开关柜的试验项目、周期和标准
序号
项目
周期
标准
说明
3
操动机构合闸接触器及分、合闸电磁铁的最低动作电压
同规程
1） 并联合闸脱扣器应能在其交流额定电压的85%～110%范围或直流额定电压的80%～110%范围内可靠动作，，并联分闸脱扣器应能在其额定电源电压的65%～120%范围内可靠动作，当电源电压低至额定值的30%或更低时不应脱扣
2） 同规程
同规程
9
灭弧室真空度测试
1） 交接时
2） 1～3年
3） 必要时
3） 灭弧室真空度应符合制造厂规定
有条件时进行

表8－2　橡塑绝缘电力电缆线路的试验项目、周期和标准
序号
项目
周期
标准
说明
2
电缆外护套、内衬层绝缘电阻
同规程
同规程
1）2）同规程
3）110kV及以上电缆进行外护套测试，无外电极时不做。
4
景绝缘交流耐压试验
同规程
1） 交流耐压试验：
（1）0.1Hz耐压试验（35kV及以下）
交接时：3U0　　　　　 60min
预试时：2.1 U0　　　　5min
（2）1～300Hz谐振耐压试验：
交接时：
电压等级　　　　试验电压　　　时间
35kV及以下　　　2 U0　　　　　　　　　60min
66kV、110kV　　 1.7U0 　 60min
220kV　　　　　　1.4U0　　　　　　　　60min
预试时：
电压等级　　　　试验电压　　　时间
35kV及以下 1.6U0 5min
66kV、110kV 1.36U0 5min
220kV 1.12U0 5min
1） 110kV及以上一端为空气绝缘终端、另一端为GIS的和两端均为空气绝缘终端的电缆应进行定期试验。
2） 两端均为密闭式终端的可不进行定期试验。

表11－2金属氧化物避雷器试验项目、周期和标准
序号
项目
周期
标准
说明
1
绝缘电阻
1） 同规程
2） 发电厂、变电所避雷器1～3年（6～10kV避雷器）
3） 3～5年（500kV避雷器）
4） 必要时
同规程
同规程
2
直流1mA电压U1mA及0.75U1mA下的泄露电流
1） 同规程
2） 发电厂、变电所避雷器1～3年（6～10kV避雷器）
3） 3～5年（500kV避雷器）
4） 必要时
同规程
3） 同规程

18串联补偿装置
18.1平台金属氧化物避雷器（MOV）试验项目、周期和标准见表18－1

表18－1　平台金属氧化物避雷器（MOV）试验项目、周期和标准
序号
项目
周期
标准
说明
1
绝缘电阻
1） 交接时
2） 必要时
1）不低于2500MΩ
1）用2500V兆欧表
2
工频参考电流下的工频参考电压
1） 交接时
2） 必要时
应在制造厂家规定值范围内。
1）测量时应记录环境温度和相对湿度
3
直流1mA电压U1mA及0.75倍U1MA下的泄漏电流

3） 交接时
4） 必要时
U1mA实测值较制造厂规定值（或合同规定），变化不大于±5%

18.2串联电容器组的试验项目、周期和标准见表18－2
表18－2　串联电容器组的试验项目、周期和标准
序号
项目
周期
标准
说明
1
极对壳绝缘电阻
1） 交接时
2） 1～3年
3） 必要时
不低于2500MΩ
1）用2500V兆欧表
2
电容值
1）交接时
2）1～3年
3）必要时
1） 电容值偏差不超出额定值的-5%～+10%范围。
2） 电容值不应小于出厂值的95%
1） 采用专用测试仪
2） 必要时一般指不平衡电流超过报警值时，对所有电容器单元进行测量。采用专用测试仪，测量时不必断开电容器组的内部连接。
3
极对壳交流耐压
1） 交接时
2） 必要时
出厂耐压值的75%

4
渗漏油检查
1） 交接时
2） 结合预试检修进行
3） 必要时
漏油者应停止使用
观察法
5
电容器组平衡检查
1） 交接时
2） 更换电容器后
3） 必要时
小于保护动作值的20%

18.3阻尼电抗器试验项目、周期和标准见表18－3
表18－3阻尼电抗器的试验项目、周期和标准
序号
项目
周期
标准
说明
1
例行检查
1） 交接时
2） 1～3年
3） 必要时
无异常状况
1） 例行检查项目包括外观完整、连接是否松动、线圈异常、异物、泄漏、污染、防护漆等。
2） 必要时一般指以下几种情况：
①电抗器受到严重的操作或环境应力后；
②电抗器受到严重的短路电流冲击后；
3）环境恶劣时适当缩短检查周期
2
噪音检查
1）运行中设备巡视时
电抗器振动噪音无明显异常
声音异常时停电检查

18.4火花间隙及触发控制设备试验项目、周期和标准见表18－4
表18－4火花间隙及触发控制设备的试验项目、周期和标准
序号
项目
周期
标准
说明
1
外观检查
1） 交接时
2） 必要时
电极表面光滑
观察法
2
参数测量
3） 交接时
4） 必要时
符合制造厂要求

3
触发变压器检查
5） 交接时
6） 必要时
项目及标准符合制造厂要求

18.5旁路断路器的试验项目、周期和标准见表18－5
表18－5旁路断路器的试验项目、周期和标准
序号
项目
周期
标准
说明
1
耐压试验
1） 交接时
2） 大修后
3） 必要时
断口耐压的试验电压为出厂试验电压的80%

2
操动机构合闸接触器及分、合闸电磁铁的最低动作电压
1）交接时
2）大修后
3）必要时
并联合闸脱扣器应能在其额定电源电压的65%～120%范围内可靠动作，当电源电压低至额定值的30%或更低时不应脱扣，并联分闸脱扣器应能在其交流额定电压的85%～110%范围或直流额定电压的80%～110%范围内可靠动作。
采用这突然加压法
3
旁路断路器的其它试验项目及周期参照表5-1进行

附录G　高压电气设备的工频耐压试验电压标准
额定电压
最高工作电压
1min工频耐受电压有效值
油浸电力
变压器
并联电抗器
电压互感器
断路器
电流互感器
干式
电抗器
穿墙套管
隔离开关
干式电变压器
纯瓷和纯瓷充油绝缘
固体有机绝缘
kV
KV
出厂
交接
大修
出厂
交接大修
出厂
交接
大修
出厂
交接
大修
出厂
交接
大修
出厂
交接
大修
出厂
交接
大修
出厂
交接
大修
出厂
交接
大修
3
6

10

15
20

35
66
110
220
500
3.6
7.2

12

18
24

40.5
72.5
126
252
550
20
25
(20)
35
(28)
45
55
(50)
85
150
200
395
680
17
21
(17)
30
(24)
38
47
(43)
72
128
170
335
578
20
25
(20)
35
(28)
45
55
(50)
85
150
200
395
680
17
21
(17)
30
(24)
38
47
(43)
72
128
170
335
578
25
30
(20)
42
(28)
55
65

95
155
200
395
680
23
27
(18)
38
(25)
50
59

85
140
180
356
612
25
30
(20)
42
(28)
55
65

95
155
200
395
680
23
27
(18)
38
(25)
50
59

85
140
180
356
612
25
30
(20)
42
(28)
55
65

95
155
200
395
680
25
30
(20)
42
(28)
55
65

95
155
200
395
680
25
30
(20)
42
(28)
55
65

95
155
200
395
680
25
30
(20)
42
(28)
55
65

95
155
200
395
680
25
30
(20)
42
(28)
55
65

95
155
200
395
680
23
27
(18)
38
(25)
50
59

85
140
180
356
612
25
32
(20)
42
(28)
57
68

100
155
230
395
680
25
32
(20)
42
(28)
57
68

100
155
230
395
680
10
20

28

38
50

70

8.5
17.0

24

32
43

60

注：括号内为低电阻接地系统
