足球场设计规范优秀课件.ppt

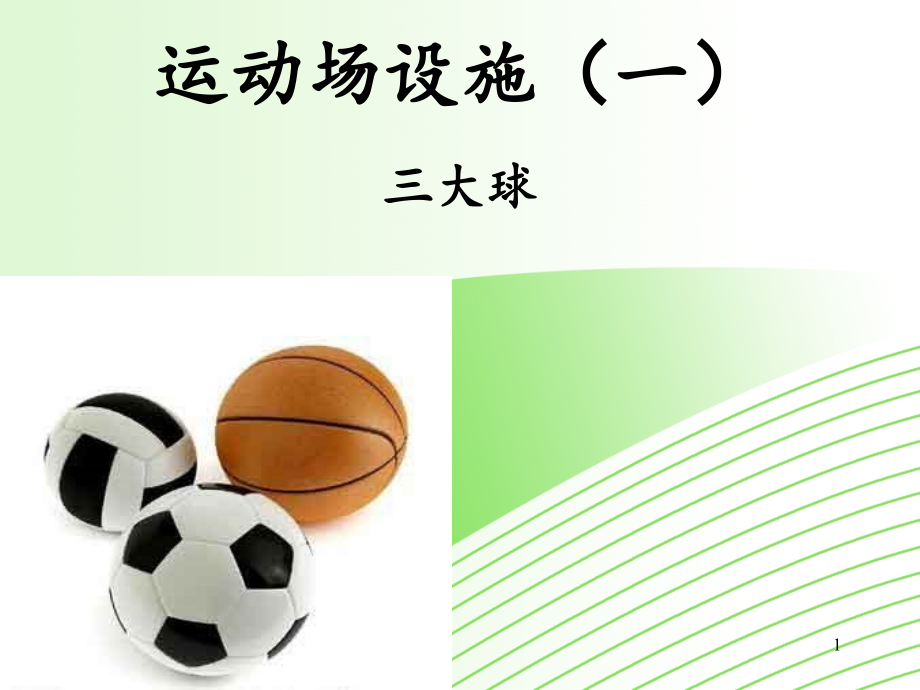

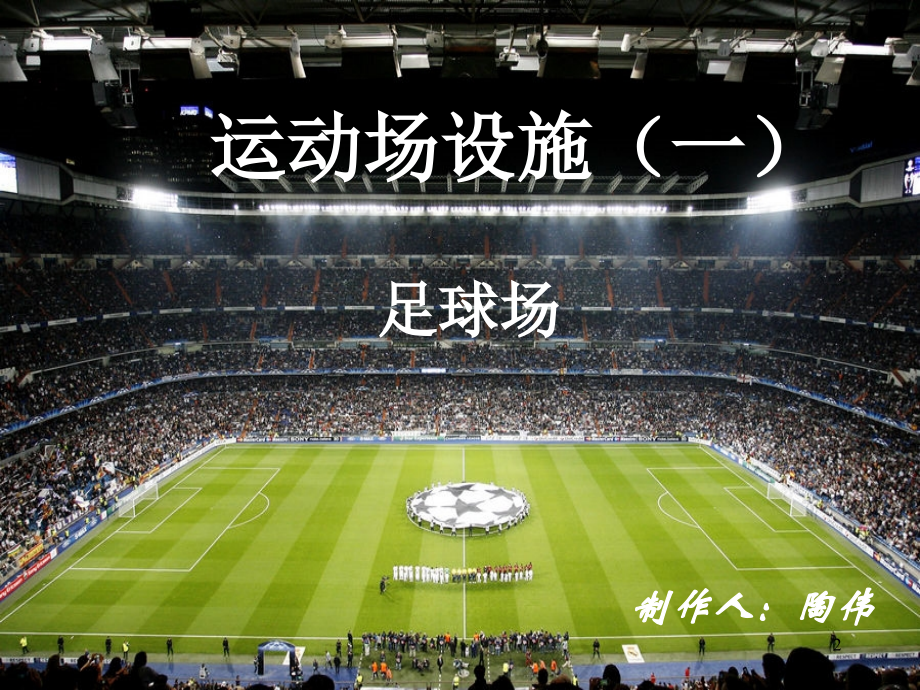

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,运动场设施（一）,三大球,1,足球场,运动场设施（一）,制作人：陶伟,2,足球场目录,一、,足球场尺寸平面图,三、,足球场场地线,四、足球场无障碍区,八、,足球场排水,五、足球场朝向,六、足球场灯光,七、足球场修建坡度,九、七、五、三人足球场地尺寸,二、足球场鸟瞰图,3,Subtitle Goes Here,一、足球场尺寸平面图,4,二、足球场鸟瞰图,5,三、场地线,不超过,12cm,6,足球场四周还得至少有,3,米,宽的无障碍区；,对运动员跑动时速度上的缓冲带；,再者是双方教练员指挥作战、换人区、替补球员休息的地方。,四、无障碍区,无障碍区,7,五、足球场朝向,足球场场地方向确定，主要起决于,场地所在地区的纬度、主导风向和场地的主要使用要求、使用时间,，以免在使用时出现阳光或风的影响。场地的纵轴线基本上成南北方向，再根据当地主导风向确定偏移的角度。,不同纬度运动场地的纵轴线与当地子午线的偏差见表：,场地纵轴线方位,允许偏差角度,北半球地理纬度,运动场地纵轴线对子午线允许偏差,北偏东,北偏西,1625,相当于昆明、台北以南,0,20,2635,相当于郑州以南,0,15,3645,相当于哈尔滨以南,5,10,4655,相当于哈尔滨以北,10,5,5565,俄罗斯境内,15,0,极圈附近、北极,25,0,8,足球照明分场内足球场照明和场外足球场照明，场地不同安装灯方式是不一样的。标准要根据足球场使用功能来确定照明的标准，大概分为,6,个级，如下表所示：,场地,训练娱乐,业余比赛,专业比赛,一般,TV,转播,大型国际比赛高清转播,照度,200lx,500lx,750lx,1000lx,1400lx,六、足球场的灯光,9,1,、照度,照度首先要求能为运动员充分发挥技术水平创造良好的条件，并使观众能看清运动员、球体、器械和动作，即有良好的能见度。照度还要根据运动项目，体育场的不同使用要求以及观众热人数与最大视距等因素来确定。,理想的比赛场地照度是：水平面照度和垂直照度相近，不大于垂直照度的两倍,，如下表：,体育场照度推荐值,体育场中心至观众的最大距离,容纳的观众（人）,少于,500,500015000,多于,15000,小于,75,米,200lx,300lx,75100,米,300lx,400lx,大于,100,米,400lx,10,2,、光源,光源的选定主要考虑,发光效率、寿命、色温、控光能力及经济,等因素。目前使用较多的几种光源性能见下表。,其中,金属卤化物灯,在国际上已被广泛使用，它发光效率高，控光能力强，色温较接近傍晚的色温。比赛由白天延续到夜间时，它不但能使运动员和观众很快适应灯光照明，而且不影响电视转播，能保证电视图像的质量。,11,光源性能表,光源品种,常用功率（,w,）,光效,(lm/w),寿命,（,H,）,色温,控光能力,点燃位置,费用,应用范围,钨丝灯,1000,1518,1000,24002900,高,任意,开始低运行后高,适用小型场地只能满足转播黑白电视,卤钨灯,1000,2000,20,1500,27002900,高,水平,开始低运行后高,适用小型场地只能满足转播黑白电视,氙气,20000,40,1000,55006000,中,水平,高,适用大型场地可满足彩色电视转播,高压水银灯,1000,50,5000,5000,低,任意,中,适用大型场地不能满足彩色电视转播,金属卤化物灯,1000,2000,3500,70,以上,大于,2000,50006500,高,水平或者垂直,开始高运行后低,适用各种场地可满足彩色电视转播,12,3,、照明灯具布置,（,1),：,灯杆布置于球场四角,按照球场均匀布光，布灯与球场四角；装,4,组灯，每组高杆灯上装,5,盏投光灯。,13,(2),：,四组灯布与足球场两边方式,每组灯杆上装,5,盏金卤灯投光灯，功率一般采用,1000W,、,1500W,或,2000W,金卤灯光源电器；,14,(3),：球场四周装灯,6,组（,6,组灯杆每组装灯,2,盏）,15,(4,）：四周均匀布光、按照,8,组布灯（每组上装,2,盏金卤灯投光灯）,16,足球场修建时注意表面的倾斜度，以场地中心为分水岭，有坡度分向四面。,坡度应以,0.2%-0.3%,为宜。场地中间比端线和边线高,10-15cm,左右，场地线外应填平约,2-3m,的余地，端线为,5-6m,的余地。,七、足球场地修建坡度,17,八、足球场排水法,由于足球场大而且平坦和比赛时的需要，若排水不畅，,场地水深达,30mm,则发生,“,漂球,”,现象,，由于积水导致草坪打滑，容易使运动员滑到摔伤，并且将影响比赛结果，影响电视的播放，长期积水会影响天然草坪的寿命，,对足球场地的排水要求非常重要。,一般排水的方法有如下几种：,1.场地表面排水法,这是普遍使用的方法，也是非常重要的方法，,靠着足球场地的纵向及横向坡度，将降雨的水排出场外，其效果可排除全场面积雨水的80%左右,，所以要求设计坡度值和施工准确度的准确性，都是非常严格的。当前人造草坪足球场地大量修建，在基层施工时更要操作细致，标准严格，否则积水排不出去带来的问题很难决。,18,2.,基层渗排法,基层渗排法靠两方面排水、一是,地表排水,后的余水，经松散的基层土壤渗到地下，同时经过基层内的盲沟，排出场外的排水沟中。另一方面也能将,地下水隔离,，保持地表的自然含水量，对于天然草坪足球场，这是非常重要的。,注意,：基层渗排法，虽然好，但对工程材料规格要求很严，施工操作技术也排常严，否则将起不到渗排的作用，甚至成了滞水层。,3.强制排水法,强制排水法是在基层里，设置一定量的滤水管，,滤水管做法,。,它是通过抽水泵的真空作用，将基层中的水，加速吸入滤水管中而排到场外，属于强排水系统。在有条件足球场组建成,“,三位一体,”,的排水系统使得足球场地，能在大雨天，可以进行比赛。强制排水法是必不可少的。,19,20,7,人制足球,场地长度：,最长,75,米，最短,45,米；宽度：最长,56,米，最短,28,米。,在比赛场地内，禁区是以,9,米为半径向场内画一弧线与门柱两边的球门线相连的区域。点球点距球门线中点垂直距离为,8,米。中圈是以球场中心为中心半径为,9,米的圆。,21,五人制足球,五人制足球比赛场地为长方形，长度不得多于,30,米或少于,25,米，宽度不得多于,17,米或少于,15,米。在任何情况下，长度必须超过宽度。国际比赛场地面积应为：长,38-42,米，宽,18-22,米。场地应按平面图画清晰的线条，线宽不得超过,8,厘米。较长的两条界线叫边线，较短的叫球门线。场地中间画一条横穿球场的线叫中线，场地中央做一个明显的标记，并以此点为圆心，以,3,米为半径，画一个圆圈叫中圈。,22,三人制足球,三人制小型足球比赛在规则上基本和五人制相同，但根据三人制比赛的特点，他们的比赛场地有很多不同之处。,在三人制足球比赛中，比赛场地尺寸为长度为,24,28,米，而宽度为,14,16,米。,同时，球门区是以球门线中点为圆心，以,1.5,米为半径画弧，与球门线交接点构成的半圆为球门区。,23,七人制、五人制、三人制球门尺寸,名称,规格,七人制足球门,5.5*2m,管径,90mm,五人制足球门,3*2m,管径,60cm,三人制足球门,0.8*1.2m,管径,32cm,24,
