钢筋下料长度计算-文档资料.ppt

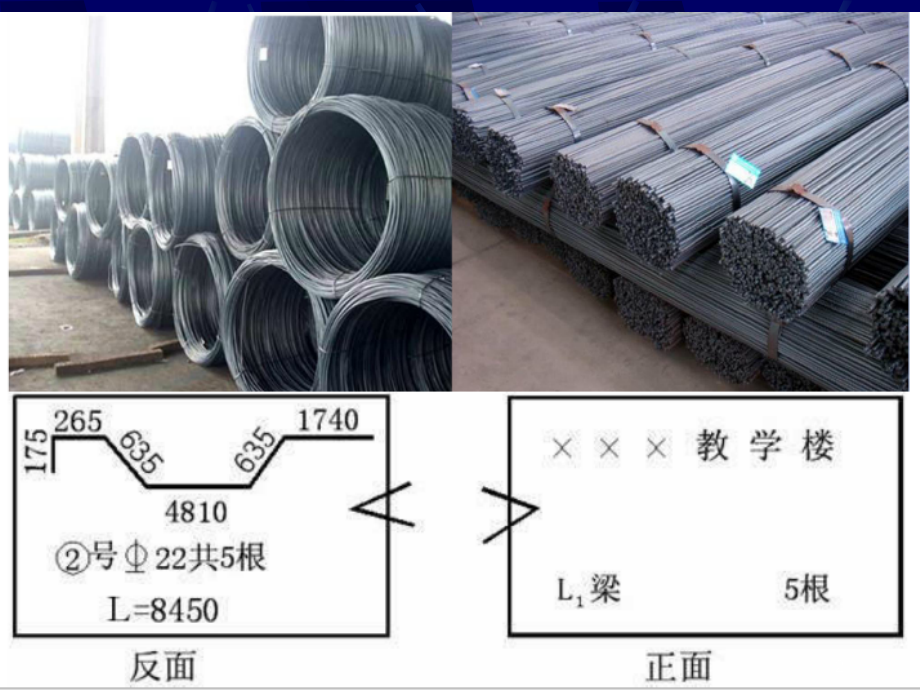

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,钢筋下料长度计算,1,2,3,钢筋采用机械连接,梁钢筋伸入柱内锚固,连接与锚固构造,4,钢筋采用绑扎搭接,5,一、钢筋配料,什么是钢筋配料,钢筋配料是根据结构施工图的配筋图，先绘出各种形状和规格的单根钢筋简图并加以编号，然后分别计算钢筋下料长度和根数，填写配料单，申请加工,（关键：钢筋下料长度的计算）,6,表,1-1,钢筋配料单,钢筋加工前应根据结构施工图纸按不同构件先编制配料单，然后进行下料加工。,构件名称,钢筋,编号,简图,钢号,直径(,mm),下料长度(,mm),单根根数,合计根数,质量(,kg),L,1,梁,（,共,10,根,）,25,6802,2,20,523.75,12,6340,2,20,112.60,25,6824,1,10,262.72,25,6824,1,10,262.72,6,1298,32,320,91.78,合计,6:91.78Kg;12:112.60kg;25:1049.19kg,7,二、钢筋下料长度计算,基本方法：,简单的说，钢筋下料长度就是在基准长度的基础上加上该加的长度，减去该减的长度。,即：钢筋下料长度,=,基准长度,+,该加的长度,-,该减的长度,1,、基准长度：,基准长度是钢筋外边缘之间的长度，即外包尺寸。,混凝土保护层,的厚度是计算钢筋外包尺寸的重要依据,8,1.1,混凝土保护层厚度,表,1-2,纵向受力钢筋的混凝土保护层最小厚度,(,mm),环境,类别,板、墙、壳,梁,柱,C20,C25C45,C50,C20,C25C45,C50,C20,C25C45,C50,一,20,15,15,30,25,25,30,30,30,二,a,20,20,30,30,30,30,b,25,20,35,30,35,30,三,30,25,40,35,40,35,9,10,1.2,钢筋外包尺寸,结构施工图中所指钢筋长度是钢筋外缘之间的长度，即,外包尺寸,，这是施工中量度钢筋长度的基本依据。,钢筋下料长度应按钢筋,轴线长度,下料,11,1.3,混凝土保护层厚度：,混凝土保护层厚度是指受力钢筋外缘至混凝土构件表面的距离，其作用是保护钢筋在混凝土构件中不受锈蚀,注意：箍筋不是受力钢筋：,普通受力钢筋的外包尺寸,=,混凝土构件长度,-,混凝土保护层厚度,箍筋的外包尺寸,=,构件截面周长,-8x,混凝土保护层厚度,+8x,箍筋直径（如右图）,12,2,、该加的长度（即外包尺寸已经考虑但没有算全的长度）,2.1,弯钩增加长度,弯钩部分长度,外包尺寸已考虑长度,所以一个,180,弯钩增加长度为：,180,弯钩的钢筋在两了其外包尺寸再加,6.25d,为其下料长度，同理，可以计算末端弯钩为,90,、,135,时的下料长度。,13,2.2,弯起增加长度,弯起增加长度即钢筋弯起部分相对于钢筋计算外包尺寸（,混凝土构件长度,-,混凝土保护层厚度,）增加的长度,注：,h=,混凝土构件高度,-2x,混凝土保护层厚度,注意：弯起增加长度只与弯起角度和构件高度有关，与弯起位置无关,14,钢筋弯曲量度差值（外包尺寸相对于中心线长度长出来的部分）,90,时量度差值为,即有,90,的弯钩时，应在外包尺寸的基础上扣除,2d,3,、该减的长度,钢筋弯起角度,30,45,60,90,135,钢筋弯曲调整值,0.3,d,0.5,d,1d,2d,3d,钢筋弯曲量度差值表,15,三、钢筋下料计算注意事项,在设计图纸中，钢筋配置的细节问题没有注明时，一般按构造要求处理。,配料计算时，要考虑钢筋的形状和尺寸，在满足设计要求的前提下，要有利于加工。,(,3),配料时，还要考虑施工需要的附加钢筋。,16,综上所述：,普通受力钢筋的下料长度计算公式为：钢筋下料长度,=,混凝土构件长度,-,混凝土保护层厚度,+,弯钩增加长度,+,弯起增加长度,-,弯曲量度差值,17,下料长度的计算是施工技术这门课程的一个难点，但实际难的并非计算，而是在能读懂结构施工图的基础上将每根钢筋的具体形状勾勒出来，这是计算钢筋下料长度的基础。所以钢筋下料长度的计算不仅仅是考察同学们的计算能力，同时还考察同学们的识图能力。因此，钢筋下料长度的计算是一个综合计算，同学们在计算之前一定要仔细审题，弄清楚每根钢筋的具体形状后再进行计算。,18,19,20,
