脚手架工程施工方法.doc

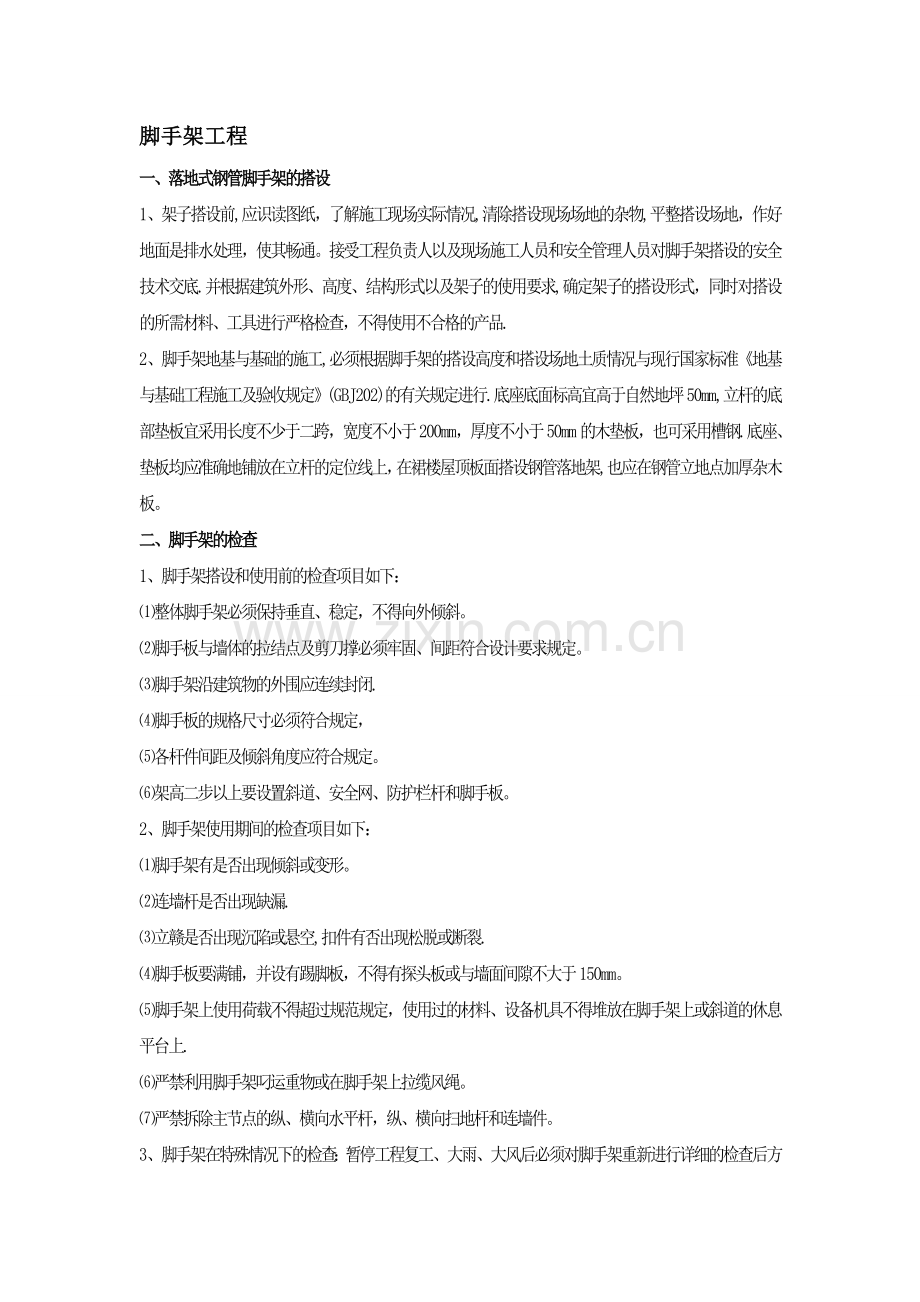

脚手架工程
一、落地式钢管脚手架的搭设
1、架子搭设前,应识读图纸，了解施工现场实际情况,清除搭设现场场地的杂物,平整搭设场地，作好地面是排水处理，使其畅通。接受工程负责人以及现场施工人员和安全管理人员对脚手架搭设的安全技术交底.并根据建筑外形、高度、结构形式以及架子的使用要求,确定架子的搭设形式，同时对搭设的所需材料、工具进行严格检查，不得使用不合格的产品.
2、脚手架地基与基础的施工,必须根据脚手架的搭设高度和搭设场地土质情况与现行国家标准《地基与基础工程施工及验收规定》(GBJ202)的有关规定进行.底座底面标高宜高于自然地坪50mm,立杆的底部垫板宜采用长度不少于二跨，宽度不小于200mm，厚度不小于50mm的木垫板，也可采用槽钢.底座、垫板均应准确地铺放在立杆的定位线上，在裙楼屋顶板面搭设钢管落地架,也应在钢管立地点加厚杂木板。
二、脚手架的检查
1、脚手架搭设和使用前的检查项目如下：
⑴整体脚手架必须保持垂直、稳定，不得向外倾斜。
⑵脚手板与墙体的拉结点及剪刀撑必须牢固、间距符合设计要求规定。
⑶脚手架沿建筑物的外围应连续封闭.
⑷脚手板的规格尺寸必须符合规定，
⑸各杆件间距及倾斜角度应符合规定。
⑹架高二步以上要设置斜道、安全网、防护栏杆和脚手板。
2、脚手架使用期间的检查项目如下：
⑴脚手架有是否出现倾斜或变形。
⑵连墙杆是否出现缺漏.
⑶立赣是否出现沉陷或悬空,扣件有否出现松脱或断裂.
⑷脚手板要满铺，并设有踢脚板，不得有探头板或与墙面间隙不大于150mm。
⑸脚手架上使用荷载不得超过规范规定，使用过的材料、设备机具不得堆放在脚手架上或斜道的休息平台上.
⑹严禁利用脚手架叼运重物或在脚手架上拉缆风绳。
⑺严禁拆除主节点的纵、横向水平杆，纵、横向扫地杆和连墙件。
3、脚手架在特殊情况下的检查：暂停工程复工、大雨、大风后必须对脚手架重新进行详细的检查后方可使用。

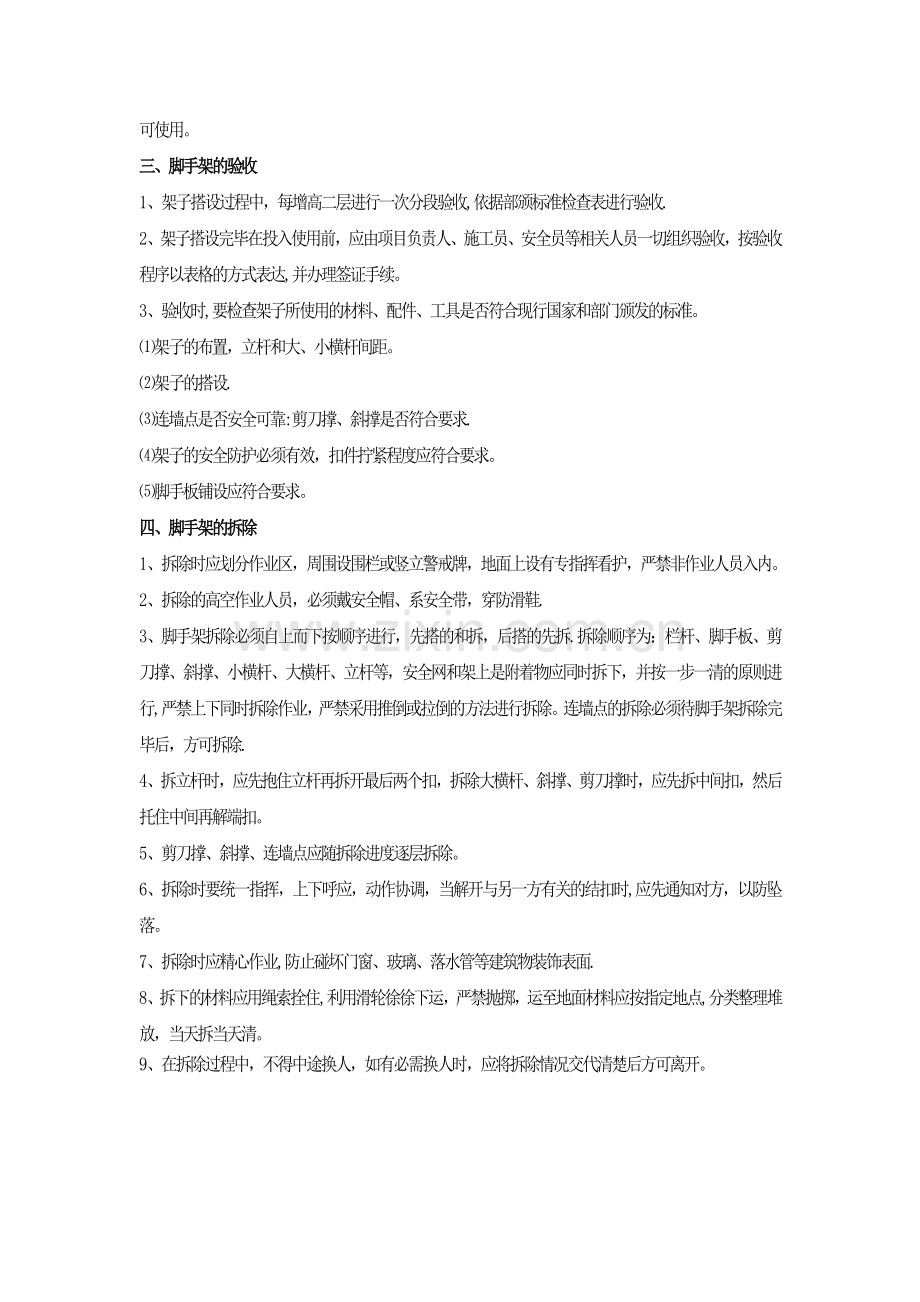

三、脚手架的验收
1、架子搭设过程中，每增高二层进行一次分段验收,依据部颁标准检查表进行验收.
2、架子搭设完毕在投入使用前，应由项目负责人、施工员、安全员等相关人员一切组织验收，按验收程序以表格的方式表达,并办理签证手续。
3、验收时,要检查架子所使用的材料、配件、工具是否符合现行国家和部门颁发的标准。
⑴架子的布置，立杆和大、小横杆间距。
⑵架子的搭设.
⑶连墙点是否安全可靠:剪刀撑、斜撑是否符合要求.
⑷架子的安全防护必须有效，扣件拧紧程度应符合要求。
⑸脚手板铺设应符合要求。
四、脚手架的拆除
1、拆除时应划分作业区，周围设围栏或竖立警戒牌，地面上设有专指挥看护，严禁非作业人员入内。
2、拆除的高空作业人员，必须戴安全帽、系安全带，穿防滑鞋.
3、脚手架拆除必须自上而下按顺序进行，先搭的和拆，后搭的先拆.拆除顺序为：栏杆、脚手板、剪刀撑、斜撑、小横杆、大横杆、立杆等，安全网和架上是附着物应同时拆下，并按一步一清的原则进行,严禁上下同时拆除作业，严禁采用推倒或拉倒的方法进行拆除。连墙点的拆除必须待脚手架拆除完毕后，方可拆除.
4、拆立杆时，应先抱住立杆再拆开最后两个扣，拆除大横杆、斜撑、剪刀撑时，应先拆中间扣，然后托住中间再解端扣。
5、剪刀撑、斜撑、连墙点应随拆除进度逐层拆除。
6、拆除时要统一指挥，上下呼应，动作协调，当解开与另一方有关的结扣时,应先通知对方，以防坠落。
7、拆除时应精心作业,防止碰坏门窗、玻璃、落水管等建筑物装饰表面.
8、拆下的材料应用绳索拴住,利用滑轮徐徐下运，严禁抛掷，运至地面材料应按指定地点,分类整理堆放，当天拆当天清。
9、在拆除过程中，不得中途换人，如有必需换人时，应将拆除情况交代清楚后方可离开。

安全资料三 施工组织设计［四］

脚手架工程施工方案

成都市第二建筑工程公司项目经理部

脚手架工程施工方案

工程名称:置信柳城谊苑A区7＃楼

建设单位:四川省大华实业有限责任公司

监理单位：核工业西南物理研究院工程建设监理公司

施工单位：成都市第二建筑工程公司

一、 工程总概况
本工程为置信柳城谊苑A区7＃楼工程,本工程为二层,框架结构。
二、脚手架支撑工程
根据本工程特点，基础施工完毕后开始搭设外脚手架，采用三步三跨落地式外脚手架，搭设高度为11米。架宽1.2m，大横杆步距1。2~1.35m，立杆间距1.8m。
本方案主要对外脚手架支撑系统加以说明。
1、 钢管的材质和规格
钢管一般使用A3或AY3,并要符合YB242—63标准，每批钢管购进时，应具有生产厂家的检验合格证，承重杆件的钢材，还应满足抗拉强度、伸长率、屈服点和硫、磷含量的要求.
钢管的规格应采用外径48mm，壁厚3.5mm焊接钢管。用于立杆、大横杆和斜杆的钢管长度以4～4。5m为好，用于小横杆的钢管长度以2.1m～2。3m为宜,以便适应脚手架的宽度变化。
2、 扣件用材
扣件一般应采用GB978-67《可锻铸铁分类及技术条件》的规定,用机械性能不低于KT338的可锻铸铁制造,而扣件的附件所采用的材料符合GB700—79《普通碳素结构钢技术条件》中A3的规定。扣件不应有裂纹、气孔,也不应有硫松、砂眼或其影响使用性能的铸造缺陷.扣件与钢管的贴合面要接触良好，扣件夹紧钢管时，开口处的最小距离要小于5mm,扣件的活动部位应使其转动灵活，旋转扣件的两旋转面间隙要小于1mm。
3、 施工要点
①地基处理和底座安装
搭设场地应平整夯实，确保立杆有稳固可靠的基地,然后按构架设计立杆纵间距1.8m横向间距1.0m每根立杆底部应设置底座和100×50通长木枋.进行放线定位铺设立杆底座，并确保位置准确、铺放平稳。
②双排外脚手架搭设作业程序
放置纵向扫地杆→自角起依次向两边竖第1根底立杆，底端与纵向扫地杆扣接固定后,搭设横向扫地杆并且与立杆固定,每边竖起3～4根立杆后,即搭设第一步纵向平杆（与立杆扣接固定)和横向平杆（即小横杆与立杆、纵向平杆扣接固定)、校正立杆垂直和平杆水平使其符合要求，按40～60N。M力矩拧紧螺栓，形成构架的起始阶段→按上述要求依向前延伸搭设，直至第一步架交圈完成。交圈后，再全面检查构架质量和地基情况,严格确保设计要求和构架质量→设置连墙件（或加抛撑）→按第一步架的作业程序和要求搭设第二步，第三步……→随搭设进程及时设置连墙件和剪刀撑→装设作业层横杆、铺设脚手板和装设作业层栏杆、挡脚板或围护、封闭措施。
③搭设要求
内立杆距建筑物0.15~0.3m ,立杆横向间距1.0m ，纵向间距1。8 m ，步距1.8 。在搭设作业中，底立杆应按立杆接长要求,不同长度的钢管交错设置，相邻接头应错开设置，错开距离不小于500mm，在设置第一排连墙件前，应约每隔6跨设一道抛撑，以确保架子稳定。连墙件和剪力撑应及时设置，不得滞后超过2步。立杆必须与建筑物有可靠的连接，连墙件按三步三跨呈水平设置,当不能水平设置时,与脚手架连接的一端应下斜连接，对于转角时应增设一道连墙件。外侧立杆整个长度和高度上连续设置剪力撑,剪力撑与地面倾角为450～600，宽度为10m。斜杆的接长采用搭接 ，搭接长度不应小于1m，采用不少于2个旋转扣件固定.剪力撑的两端除用旋转扣件与立杆或大横杆扣紧外，中间还要增加2~4个扣接点，与之相交的立杆或大横杆扣紧,除布置剪力撑外，脚手架两端及拐角设置横向斜撑，中间宜每隔6跨设置一道。横向支撑应在同一节间,由底至顶之字型连续设置。在铺设脚手板的操作层上必须吊设二道护栏和一道挡脚板.
所有脚手架搭设完后用密目网全封闭。
三、脚手架材料
1． 小横杆：2000 m
2． 长横杆：4500m
3． 立 杆:4000 m
4． 扣 件：8000个
底 座：300个
四、脚手架内力计算
施工荷载的标准值：2KN/M2
1. 脚手架立杆稳定性验算
根据规范要求：50M以下双排脚手架，仅对立杆稳定性进行验算
N =1.2 （ NG1k +NG2k ) + 1.4∑NQK
取恒载系数为1.2，活载系数为1。4,
NG1k ：脚手架结构自重标准值产生的轴向力;
查表g k =0.1337KN/M
则NG1k = 0。1337×34/1。8 = 2.53KN
NG2k：构配件自重标准值产生的轴向力
因为立杆横距1M,纵距1。8M,考虑两层同时作业
NG2k = 0.3×1。8×1×2 + 0.11×1.8×2 + 0。006×1.8×24
= 1。73KN
N = 1。2 （ 2。53 + 1.73 ) + 1.4×2×1/2×1。8×1
= 7.63KN
立杆稳定性计算
N/ΦA ≤ f
计算长度：L0 = k u h
L0 =1.155×1。7×1.8 =3.53
长细比: λ= L0 /i = 3。53×100/1.58 =223.4
查表 Φ = 0。148
所以 N/ΦA = 7。63×103/（0.148×489) =105N＜ f =205N/MM2
验算合格，符合要求。
六、 脚手架的验收
1、 验收方法：
架子搭设组装完毕,在投入使用之前，应逐层逐流水段，主管工长、架子班组长荷专职技安人员一起组织验收.验收时,要检查架所使用的各种材料、配件、工具是否符合现行国家和部颁标准，各有关规范的规定，以及是否符合施工方案的要求。
2、 验收的具体内容为：
1） 架子的布置：立杆、大、小横杆的间距。
2） 架子的搭设和组装，包括工具架起重点的选择。
3） 连墙点或结构固定部分是否安全可靠；剪刀撑、斜撑是否符合要求。
4） 架子的安全防护:安全保险装置必须有效,扣件和绑扎拧紧程度应符合规定。
5） 脚手架的起重机具、钢丝绳、吊杆的安装等，必须安全可靠,架板的铺设应符合规定。脚手架基础处理、作法、埋深必须正确和安全可靠.
七、脚手架的拆除
1、 外架的拆除
1） 架子拆除时应划分作业区,周围设围栏式竖立警戒标志，地面设有专人指挥,严禁非作业人员入内。
2） 拆除的作业人员必须戴安全帽，系安全带,扎裹腿，穿软底鞋。
3） 拆除顺序应遵循由上而下，先搭的后拆的原则，既先拆小横杆，后拆大横杆、立杆等，并按一步一清的原则依次进行，严禁上下同时进行拆除作业。
4） 拆立杆时，应先抱住立杆再拆开最后两个扣件，拆除横杆、斜撑、剪刀撑时,应先拆中间扣,然后托住中间,再解端头扣。
5） 连墙点应随拆除进度逐层拆除，拆抛撑前，应设置临时支撑，然后再拆抛撑。
6） 拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方,以防坠落.
7） 在大片架子拆除前应将预留的斜道、上通道小飞跳等,先行回固，以便拆除后能保其完整、安全和稳定。
8） 拆除架子时,如附近有外电线路，要采取隔离措施。严禁架杆接触电线。
9） 拆除时不应碰坏门窗、玻璃、水落管等。
10） 拆除的材料，应用绳索栓住，利用滑轮徐徐下运,严禁抛掷，运至地面的材料应按指定地点，随拆随运,分类堆放，拆下的扣件和钢管要集中回收处理。
11） 在拆架的过程中，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。
八、连墙杆件计算
连墙杆件按三步三跨水平设置,每根连墙件覆盖面积为29.16M2则连墙件的轴向力 Nl=Nlw+No No=5KN
Nlw=1.4×wk×Aw
Wk=0.7×Uz×Us×Wo 查表Uz=1.67 Us=0.083
Wo=0.5KN/m2
则Wk=0。049KN/M2 Nlw=2KN Nl=7KN〈Rc=8KN 合格

脚手架工程施工协议

甲方：宾河金典住宅小区项目部

乙方:

为确保工程质量,保证安全文明施工，按期完成分包施工任务，本着平等自愿的原则，经双方协商,签定本协议.

一、工作内容:

甲方将滨河金典住宅小区1#楼工程的外墙脚手架工程分包给乙方，工作内容包括外墙脚手架的搭设及拆除,栓系安全网、密目网,脚手板铺设.搭设时材料场内运输，拆除时运到场内甲方指定地点按规格码跺堆放整齐等全部工作内容。

二、单价及结算方式:

1、外架面积按外墙垂直投影面积计算，增加要干的外架按10元/平方米,其中搭设6.5元/平方米，拆除3.5元/平方米，不增加腰杆的外架按7。5元/平方米,，其中搭设4.5元/平方米，拆除3元/平方米。

2、已完成工作量经项目部负责人核实及安全员验收合格后,由项目经理签发结算书,报送项目部会计处结算。

3、外墙脚手架全部完成后，经项目经理部安全员及总公司安全科验收合格后,按已完成工作量的70%发放,余款在拆除完毕后两个月内付清。

三、质量要求及处罚措施

1、乙方必须服从甲方的统一领导及组织调配,接受甲方检查监督,严格按照甲方提供的《外墙脚手架施工方案》的要求和施工规范、

验收标准、操作规程及技术交底认真组织精心施工，确保工程达到优良工程等级。

2、乙方必须按照甲方工程进展情况及工期要求完成作业量,因甲方原因造成的延误,工期顺延；若因乙方人员不足而影响其工程进度或达不到工程质量的视情节轻重给予500-2000元的处罚，并且甲方有权单方终止该合同施工,另行分包他人施工。

3、分段分项工程完成后,经甲方项目部经理、安全员及技术负责验收符合要求,并认可、签字后才能予以结算。

四、安全文明施工要求及处罚措施：

1、进入施工现场,必须戴好安全帽，高处作业时，必须系好安全带，发现一人违章，罚款50元。

2、严禁酒后作业,工作期间严禁穿拖鞋、易滑鞋，严禁赤脚作业,违章每人次罚款200元。

3、乙方按工程需求领用钢管、扣件、安全网、密目网、绑绳等材料，要严格管理使用，禁止损坏、丢失、浪费,如发现上述行为，按其损失的3倍以上处罚。钢管、卡具、要随时清理干净，做到工完场清，若不遵守,每处罚款100元.

4、登高作业人员必须持证上岗.

5、雨天及大风五级以上天气严禁高空作业。

6、脚手架折卸时，要设警戒区，有专人指挥，严禁上下同时拆除。

五、其它事项:

1、现场施工人员必须持有架工证,不准带无关人员进入施工现场。

2、作业人员要自备扳手等工具。

3、严禁偷、抢、打架,每出现一次罚款500元。

4、严禁聚众闹事等现象发生,工地中发生任何事情必须及时向甲方项目负责人汇报,共同协商，妥善处理,防止事态扩大,出现上述行为,无论有何理由，每次均罚乙方5000元，工程结算时扣除.

5、年满50周岁以上或者体弱、病残者，严禁进入施工现场,隐瞒者每人罚款1000元。

6、所有操作人员及代班人员必须参加甲方组织的班前会、班后会，以便处理施工过程中存在的问题，严禁不参加，有事提前向甲方现场负责人请假，无故不参加者，每人次罚款50元。

7、进入施工现场施工后,没有完成合同工作量中途退场者,无论有何理由，已完成部分的均按合同单价的20％予以结算，其余部分作为甲方再联系施工队伍的延期、窝工补偿。

8、乙方负责人或委托代理人必须全天在施工现场。

9、未尽事宜，甲乙双方协商解决.

10、本合同一式二份，甲乙双方各执一份，签字后生效，工程完工结算后终止。

甲方：（盖章）乙方:（盖章）负责人:（签字)负责人:(签字)

年月日年月日

目 录

第一章工程概况1
第二章编制依据1
第三章施工部署1
3。1 总体布置1
3。2 脚手架设计2
3。2.1主要构配件2
3。2。2脚手架架体2
第四章脚手架搭设2
4。1 立杆搭设要求2
4.2 水平杆搭设要求3
4。3扣件安装要求3
4。4脚手板搭设要求3
4.5其他搭设要求4
第五章脚手架拆除4
第六章质量保证要求4
第七章安全要求和措施5
第八章结构验算6
8。1满堂脚手架计算书6
8。2 纵向水平杆验算7
8.3 横向水平杆验算8
8。4 扣件抗滑承载力验算9
8.5 荷载计算9
8。5。1 立杆静荷载计算9
8.5。2 立杆施工活荷载计算10
8。6 立杆稳定性验算10
8。7 连墙件承载力验算12
8.8 立杆地基承载力验算12

第一章工程概况
常德路771地块由上海市锦迪城市建设开发投资兴建。本工程位于常德路近康定路段，南侧临近老式里弄住宅,有大量简易搭设棚和简易民居;西侧靠近培近中学;东侧是已运营的7号线昌平路车站，与本建筑仅一墙之隔.规划用地面积为2096 m2,地上建筑面积为3638 m2、容积率为1.7。
本项目分为办公用房，商场两部分,主体采用钢筋混凝土框架结构，地面部分最高五层，地下三层(主体已施工完毕）。建筑最高21。5米，屋面防水等级为二级，建筑耐火等级为二级，抗震等级为三级，为丙类抗震，抗震设防烈度为7度设防，建筑设计使用年限为50年。本工程±0.000相当于绝对标高2。900米。本工程由上海尧舜建筑设计负责设计，上海隧道工程股份负责施工总承包.
第二章编制依据
（1） 设计图纸
（2） 《建筑施工安全检查标准》（JGJ59—99)；
（3） 《建筑施工高处作业安全技术规范》（JGJ80－91）；
（4） 《建筑结构荷载规范》（GB50009-2001）；
（5） 《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130－2001)；
（6） 《建筑结构静力计算手册》（第二版）;
（7） 其它有关安全技术规定.
第三章施工部署
3.1 总体布置
（1）满堂脚手架为落地式脚手架架体，主要部位在本工程的中庭位置。高度搭设为24m。由于主体结构时脚手架已搭设,部分与主体间距较小，现石材安装部位架子与结构部位距离太近，故将东南、西北里面圆弧部位架子与结构面保证300㎜，计算部分同原防尘网排架方案计算。
（3）脚手架功能:用于安装采光棚与周边幕墙装饰。保证幕墙能顺利施工。
3。2脚手架设计
3。2.1主要构配件
（1） 脚手架钢管采用普通钢管，规格为Φ48×3。5。
A、 钢管应有产品质量合格证和质量检验报告。
B、 钢管表面应平直光滑,不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。
C、 钢管外径、壁厚、端面等的偏差，应分别符合规范相关规定，钢管必须涂有防锈漆。
（2） 脚手架钢管采用扣件连接，主要有直角扣件、旋转扣件、对接扣件三种。
A、 扣件式钢管脚手架应采用可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》(GB15831）的规定
B、 脚手架采用的扣件，在螺栓拧紧扭力矩达 40-65N·m 时,不得发生破坏。
（3） 本工程脚手板主要使用竹笆脚手板。竹脚手板宜采用由毛竹制作的竹笆板。
（4） 挡脚板采用木挡脚板,木挡脚板高180mm。
3。2.2脚手架架体
（1） 脚手架底步设纵横向扫地杆，纵向扫地杆放在横向杆上面,纵横扫地杆采用直角扣件固定在立杆上.纵向扫地杆离底座上皮不大于200mm。
（2） 每步均要设置纵横水平杆，每个主节点上必须有水平杆。
（3） 在操作层上，在主节点纵横杆之间，再沿横向布置两根纵向水平杆,间距不大于400mm,作为直接承受面层板荷载的构件。操作层面上满铺脚手竹笆.
（4） 在操作层下方的连续二步内,面上均满铺脚手竹笆,作为安全防护隔离。
（5） 脚手架可利用电梯门洞作为上下出入口。
（6） 为加强脚手架整体稳定性，每隔两步设置对撑撑住井道墙体;靠门洞一面撑在梁侧。每边至少撑2根对撑杆;对撑杆的布置不大于二步三跨。
（7） 脚手架允许两个操作层进行作业,施工荷载限定在200kg/m²以下.
第四章 脚手架搭设
4。1 立杆搭设要求
（1） 立杆上的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm,各接头中心至主节点的距离不宜大于步距的1／3。
（2） 开始搭设立杆时应设置一根抛撑，有三跨的隔跨设一根(共两根），直至连墙件安装稳定后，或者对撑杆安装稳定后方可拆除。
（3） 当立杆基础不在同一高度上时,必须将高处的纵向扫地杆向低处延长两跨与立杆固定,高低差不应大于1m。靠上方的立杆轴线到边坡的距离不应小于500mm。
4。2 水平杆搭设要求
（1） 纵向水平杆设置在立杆内侧,其长度不小于3跨。
（2） 对于多跨脚手架，如需接长纵向水平杆，应采用对接扣件，对接扣件交错布置,两根相邻水平杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不小于500mm，各接头至最近主节点的距离不大于纵距的1/3。
（3） 主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。
（4） 双排脚手架的横向水平杆两端，应用直角扣件固定在立杆上。
4。3扣件安装要求
（1） 扣件规格必须与钢管外径相同。
（2） 在主节点处固定纵向和横向水平杆的直角扣件距离不应大于150mm。
（3） 对接扣件开口应朝上或朝内。
（4） 螺栓拧紧扭力矩不应小于40N·m且不应大于65N·m.
（5） 在主节点处固定横杆、纵杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm.
4。4脚手板搭设要求
（1） 脚手板应铺满、铺稳，离开墙面 120~150mm。
（2） 竹笆脚手板按其主竹筋垂直于纵向水平杆的方向铺设，且采用对接平铺,四个角应用直径1.2mm的镀锌钢丝固定在纵向水平杆上。
4.5其他搭设要求
（1） 各杆件端头伸出扣件盖板边缘的长度不应小于100mm。
（2） 每搭完一步脚手架后，应按落地钢管扣件脚手架规范规定校正步距、纵距、横距及立杆的垂直度。
（3） 竹笆脚手板采用对接平铺，四个角应用直径1。2mm的镀锌钢丝固定在纵向水平杆上。
（4） 脚手架与结构之间的空隙必须用竹笆填满,防止人或物品掉落;井道脚手架必须设置竹笆隔离层，防止坠落,便于清理垃圾.
（5） 脚手架每隔20米用木板做一次硬隔离，保证脚手架全封闭，达到安全防护的目的。
第五章 脚手架拆除
（1） 脚手架体的拆除流程遵守由上而下，先搭后拆、后搭先拆的原则。一般为:目脚手竹笆 → 防护栏杆栅 → 水平杆 →剪刀撑→ 立杆 → 下一步以此类推.
（2） 严禁上下同时作业.
（3） 做到一步一清,一杆一清。
（4） 拆下来的脚手杆件要随拆、随清、随运,现场分类、分堆、分规格码放整齐,按计划退场。
第六章 质量保证要求
（1） 脚手架搭设前对有关材料进行验收。脚手架钢管、扣件、安全网以及槽钢均应有质量证明书。
（2） 脚手钢管表面应平直光滑,不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。钢管外径、壁厚、端面等的偏差，以及弯曲变形应符合《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130－2001）的规定.钢管必须涂有防锈漆.
（3） 有裂缝、变形的扣件严禁使用，出现滑丝的扣件螺栓必须更换。扣件也应进行防锈处理。
（4） 脚手架搭设完毕后，对扫地杆、立杆和水平杆的构造进行检查，包括立杆底部与钢梁的连接情况、立杆垂直度、间距、水平杆高差和扣件位置、扣件拧紧力矩。具体允许偏差值参阅《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130－2001）。扣件螺栓拧紧扭力矩不应小于40N·m，且不应大于65N·m。

第七章 安全要求和措施
（1） 脚手架必须严格依据方案进行搭设，施工前做好安全技术交底工作。
（2） 搭拆脚手架、上架进行其它作业的施工人员必须戴好安全帽，穿防滑鞋.搭拆操作人员还必须系好安全带。
（3） 严禁酒后作业，凡患有不适合高处作业疾病的人员不得从事架子工作业,也不得上架进行其它作业。
（4） 满堂架内不得抛扔物体.施工人员在不使用工具时，应将工具放入包内.
（5） 搭拆脚手架的人员必须持有效上岗证工作。
（6） 搭拆脚手架、清除井道内垃圾时，电梯井周边一定范围内设警戒，有专人监护。
（7） 脚手架上挂牌标明允许的施工荷载值。平时经常派人检查架子上是否有超载现象.避免局部堆载过大的现象。垃圾尽快清理出井道。
（8） 施工人员从楼层内进入井道脚手架,应搭设临时过道板或简易爬梯。不得沿外侧的立杆和水平杆攀爬。
（9） 脚手架操作层上如有堆载，侧边必须铺竹笆作为挡板。
（10） 在脚手架使用期间,严禁拆除各类杆件。
（11） 不得将模板支架、缆风绳、泵送混凝土和砂浆的输送管等固定在脚手架上.严禁悬挂起重设备。
（12） 满堂架内作业如光线不足应配照明,照明由电工设置.
（13） 在脚手架上进行电、气焊作业时，必须有防火措施和专人看守。脚手架上设一定数量灭火器。
（14） 定时检查脚手竹笆的损坏情况，及时更换。
（15） 宜每天在井道内所有作业完成后,清理一次安全网上的杂物。
（16） 每周至少一次定时检查安全网，主要查安全网是否有严重的变形和磨损、断裂、霉变，以及连接部位松脱等情况。修理网所用的材料、编结方法应与原网相同，修理后必须经专人检验合格,方可继续使用.
（17） 拆除脚手架在下方安全网已有效张挂起的条件下进行。
（18） 架内所有作业全部完毕后，临边洞口处做好安全防护措施。
第八章 结构验算
8。1满堂脚手架计算书
1。脚手架参数
双排脚手架搭设高度为30 m,底层6m立杆采用双立杆，其余上部为单立杆；
搭设尺寸为：横距Lb为 0。9m,纵距La为1.5m，大小横杆的步距为1.8 m；
内排架距离墙长度为0。30m;
大横杆在上,搭接在小横杆上的大横杆根数为 2 根；
采用的钢管类型为Φ48×3.5;
横杆与立杆连接方式为单扣件;
连墙件采用两步两跨，竖向间距 3。6 m，水平间距3 m，采用扣件连接;
连墙件连接方式为单扣件；
2.活荷载参数
施工均布活荷载标准值:3.000 kN/m2；脚手架用途：结构脚手架；
同时施工层数:1 层；
3。风荷载参数
本工程地处上海市静安区，基本风压0。35kN/m2；
风荷载高度变化系数μz,计算连墙件强度时取0.74,计算立杆稳定性时取0.31，风荷载体型系数μs为1。254;
4。静荷载参数
每米立杆承受的结构自重标准值（kN/m)：0.1248；
脚手板自重标准值（kN/m2）：0.350;栏杆挡脚板自重标准值（kN/m）：0。140;
安全设施与安全网（kN/m2）:0。010；
脚手板类别：竹笆片脚手板;栏杆挡板类别：竹笆片脚手板挡板;
每米脚手架钢管自重标准值（kN/m)：0.038;
脚手板铺设总层数:5；
5。地基参数
地基土类型:碎石土；地基承载力标准值(kPa）:800。00;
立杆基础底面面积(m2)：0。20;地基承载力调整系数:1。00.
8。2 纵向水平杆验算
纵、横向水平杆布置方式
纵向水平杆在上
横向水平杆上纵向水平杆根数n
2
横杆抗弯强度设计值［f］(N/mm2）
205
横杆截面惯性矩I(mm4）
121900
横杆弹性模量E(N/mm2)
206000
横杆截面抵抗矩W（mm3）
5080
1、承载能力极限状态
q=1.2×(0.038+Gkjb×lb/(n+1）)+1.4×Gk×lb/（n+1）=1.2×（0。038+0。35×0.9/（2+1）)+1.4×3×0。9/(2+1）=1。43kN/m
2、正常使用极限状态
q’=（0.038+Gkjb×lb/（n+1）)+Gk×lb/（n+1）=(0。038+0.35×0.9/(2+1))+3×0。9/（2+1）=1.04kN/m
计算简图如下：

1、抗弯验算
Mmax=0.1qla2=0.1×1.43×1.52=0。32kN·m
σ=Mmax/W=0。32×106/5080=63.43N/mm2≤[f]=205N/mm2
满足要求！
2、挠度验算
νmax=0.677q’la4/(100EI）=0。677×1。04×15004/（100×206000×121900）=1.424mm
νmax＝1.424mm≤［ν］＝min［la/150，10]＝min[1500/150，10]＝10mm
满足要求！
3、支座反力计算
承载能力极限状态
Rmax=1。1qla=1.1×1.43×1.5=2.36kN
正常使用极限状态
Rmax'=1。1q’la=1.1×1.04×1。5=1。72kN
8。3 横向水平杆验算
1、承载能力极限状态
由上节可知F1=Rmax=2.36kN
q=1.2×0。038=0.046kN/m
2、正常使用极限状态
由上节可知F1'=Rmax'=1。72kN
q’=0.038kN/m
1、抗弯验算
计算简图如下：

σ=Mmax/W=0.71×106/5080=138。97N/mm2≤[f]=205N/mm2
满足要求!
2、挠度验算
计算简图如下：

νmax＝1。774mm≤［ν]＝min［lb/150,10]＝min[900/150，10］＝6mm
满足要求！
3、支座反力计算
承载能力极限状态
Rmax=2.38kN
8.4 扣件抗滑承载力验算
横杆与立杆连接方式
单扣件
扣件抗滑移折减系数
0.8
扣件抗滑承载力验算：
纵向水平杆：Rmax=2.36/2=1。18kN≤Rc=0。8×8=6。4kN
横向水平杆：Rmax=2.38kN≤Rc=0。8×8=6。4kN
满足要求！
8。5 荷载计算
脚手架搭设高度H
30
双立杆计算高度H1
6
脚手架钢管类型
Ф48×3。5
每米立杆承受结构自重标准值gk（kN/m）
0.1248
8。5.1 立杆静荷载计算
1、立杆承受的结构自重标准值NG1k
单外立杆：NG1k=（gk+la×n/2×0。038/h）×(H—H1）=(0。1248+1。5×2/2×0。038/1.8)×（30-6）=3.76kN
单内立杆：NG1k=3。76kN
双外立杆：NG1k=(gk+0。038+la×n/2×0.038/h)×H1=（0.1248+0。038+1。5×2/2×0。038/1.8)×6=1。17kN
双内立杆:NGS1k=1.17kN
2、脚手板的自重标准值NG2k1
单外立杆：NG2k1=((H-H1）/h+1)×la×lb×Gkjb×1/1/2=((30-6)/1.8+1)×1.5×0。9×0.35×1/1/2=3。39kN
单内立杆：NG2k1=3.39kN
双外立杆：NGS2k1=H1/h×la×lb×Gkjb×1/1/2=6/1。8×1。5×0。9×0.35×1/1/2=0。79kN
双内立杆：NGS2k1=0.79kN
3、栏杆与挡脚板自重标准值NG2k2
单外立杆：NG2k2=(（H—H1）/h+1)×la×Gkdb×1/2=（(30—6）/1.8+1)×1.5×0.14×1/2=1.5kN
双外立杆：NGS2k2=H1/h×la×Gkdb×1/2=6/1.8×1。5×0.14×1/2=0.35kN
4、围护材料的自重标准值NG2k3
单外立杆：NG2k3=Gkmw×la×(H-H1)=0。01×1.5×（30-6)=0.36kN
双外立杆：NGS2k3=Gkmw×la×H1=0.01×1。5×6=0。09kN
构配件自重标准值NG2k总计
单外立杆：NG2k=NG2k1+NG2k2+NG2k3=3。39+1。5+0.36=5。25kN
单内立杆：NG2k=NG2k1=3。39kN
双外立杆：NGS2k=NGS2k1+NGS2k2+NGS2k3=0.79+0.35+0.09=1.23kN
双内立杆：NGS2k=NGS2k1=0。79kN
8。5.2 立杆施工活荷载计算
外立杆：NQ1k=la×lb×(njj×Gkjj)/2=1.5×0。9×(1×3）/2=2.03kN
内立杆：NQ1k=2.03kN
组合风荷载作用下单立杆轴向力：
单外立杆：N=1。2×（NG1k+ NG2k）+0。9×1。4×NQ1k=1。2×（3。76+5。25)+ 0.9×1。4×2。03=13.37kN
单内立杆:N=1.2×(NG1k+ NG2k)+0.9×1.4×NQ1k=1.2×（3.76+3.39)+ 0。9×1。4×2.03=11.13kN
双外立杆：Ns=1。2×（NGS1k+ NGS2k）+0.9×1。4×NQ1k=1。2×(1。17+1。23）+ 0.9×1。4×2。03=5。43kN
双内立杆：Ns=1.2×（NGS1k+ NGS2k)+0。9×1.4×NQ1k=1。2×（1.17+0。79）+ 0.9×1。4×2.03=4。9kN
8.6 立杆稳定性验算
脚手架搭设高度H
30
双立杆计算高度H1
6
双立杆受力不均匀系数KS
0。6
立杆计算长度系数μ
1.5
立杆截面抵抗矩W(mm3）
5080
立杆截面回转半径i（mm)
15。8
立杆抗压强度设计值[f](N/mm2)
205
立杆截面面积A（mm2）
489
连墙件布置方式
两步两跨
1、立杆长细比验算
立杆计算长度l0=Kμh=1×1。5×1.8=2.7m
长细比λ=l0/i=2.7×103/15。8=170。89≤210
轴心受压构件的稳定系数计算：
立杆计算长度l0=kμh=1。155×1.5×1.8=3.12m
长细比λ=l0/i=3.12×103/15。8=197。37
查《规范》表A得,φ=0.186
满足要求！
2、立杆稳定性验算
不组合风荷载作用
单立杆的轴心压力设计值N=（1。2×(NG1k+NG2k)+1。4×NQ1k）=(1.2×(3.76+5。25)+1。4×2。03)=13。65kN
双立杆的轴心压力设计值NS=1。2×(NGS1k+NGS2k)+N=1。2×(1.17+1.23)+13.65=16。53kN
σ=N/（φA)=13652。34/（0。186×489)=150。1N/mm2≤［f］=205N/mm2
满足要求！
σ=KSNS/(φA)=0。6×16530。78/（0。186×489）=109。05N/mm2≤[f]=205N/mm2
满足要求！
组合风荷载作用
单立杆的轴心压力设计值N=(1。2×（NG1k+NG2k)+0.9×1.4×NQ1k）=（1。2×(3。76+5.25）+0.9×1.4×2.03)=13.37kN
双立杆的轴心压力设计值NS=1。2×（NGS1k+NGS2k）+N=1.2×（1.17+1。23)+13。37=16.25kN
Mw=0。9×1。4×Mwk=0。9×1.4×ωklah2/10=0.9×1.4×0。51×1.5×1。82/10=0.31kN·m
σ=N/(φA)+ Mw/W=13368.84/（0。186×489）+312303.6/5080=208.46N/mm2〉[f］=205N/mm2
Mws=0。9×1。4×Mwk=0。9×1。4×ωklah2/10=0。9×1.4×0。31×1。5×1。82/10=0。19kN·m
σ=KS（NS/(φ
