博泰花园二期15#16#楼 脚手架搭拆方案

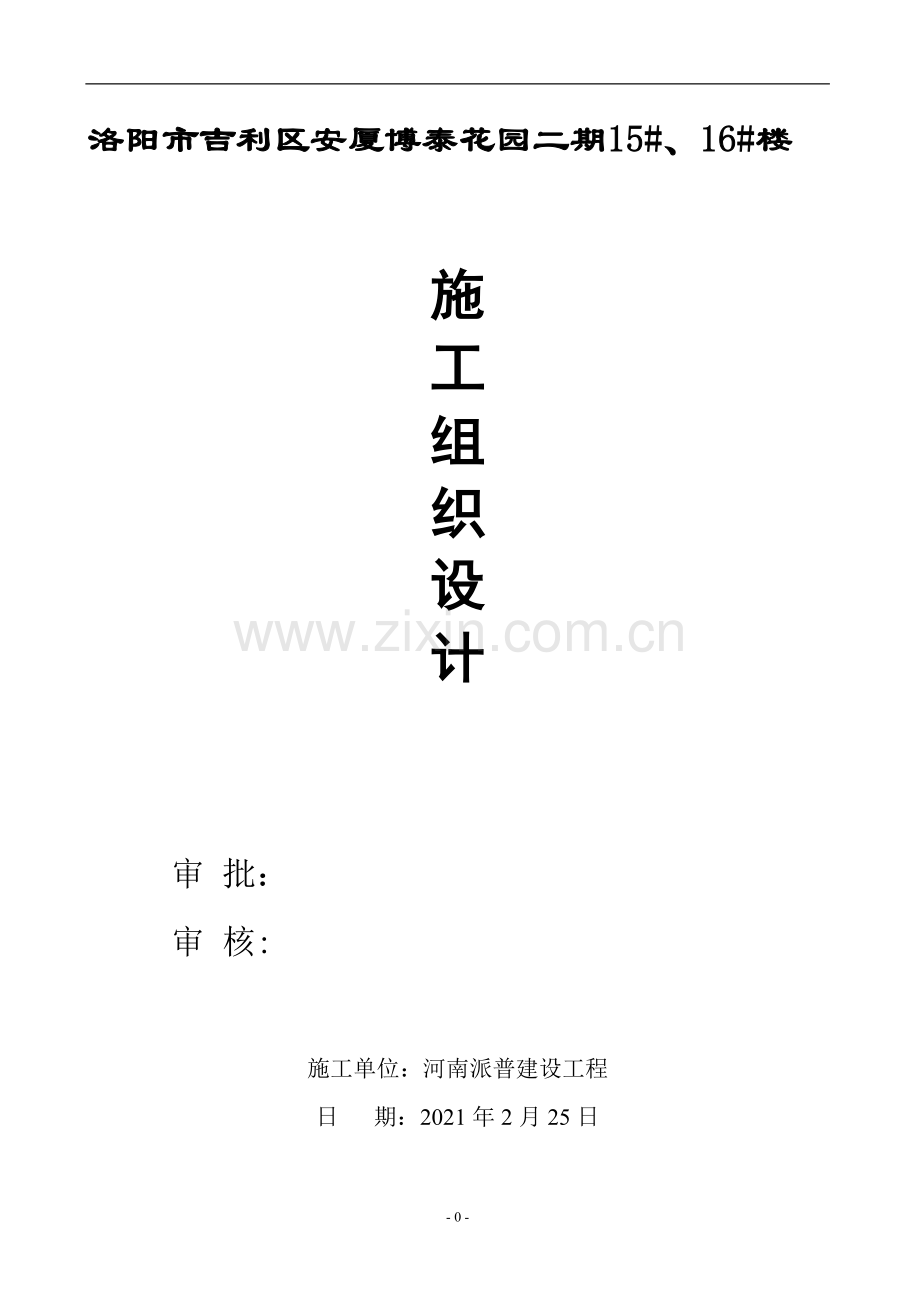

洛阳市吉利区安厦博泰花园二期15#、16#楼

施
工
组
织
设
计

审 批：

审 核:

施工单位：河南派普建设工程
日 期：2021年2月25日

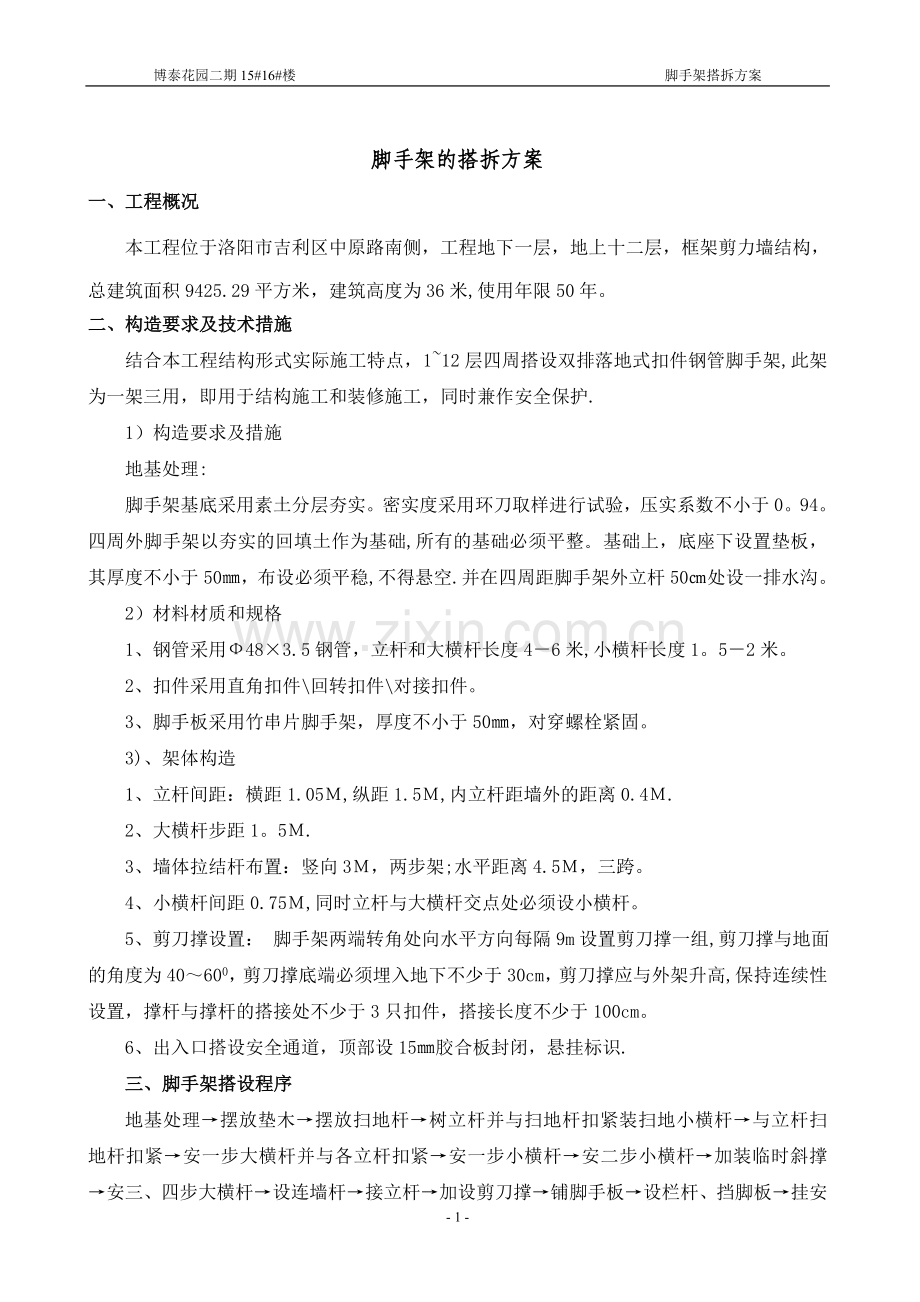

脚手架的搭拆方案
一、工程概况
本工程位于洛阳市吉利区中原路南侧，工程地下一层，地上十二层，框架剪力墙结构，总建筑面积9425.29平方米，建筑高度为36米,使用年限50年。
二、构造要求及技术措施
结合本工程结构形式实际施工特点，1~12层四周搭设双排落地式扣件钢管脚手架,此架为一架三用，即用于结构施工和装修施工，同时兼作安全保护.
1）构造要求及措施
地基处理:
脚手架基底采用素土分层夯实。密实度采用环刀取样进行试验，压实系数不小于0。94。四周外脚手架以夯实的回填土作为基础,所有的基础必须平整。基础上，底座下设置垫板，其厚度不小于50㎜，布设必须平稳,不得悬空.并在四周距脚手架外立杆50㎝处设一排水沟。
2）材料材质和规格
1、钢管采用Ф48×3.5钢管，立杆和大横杆长度4－6米,小横杆长度1。5－2米。
2、扣件采用直角扣件\回转扣件\对接扣件。
3、脚手板采用竹串片脚手架，厚度不小于50㎜，对穿螺栓紧固。
3)、架体构造
1、立杆间距：横距1.05Ｍ,纵距1.5Ｍ,内立杆距墙外的距离0.4Ｍ.
2、大横杆步距1。5Ｍ.
3、墙体拉结杆布置：竖向3Ｍ，两步架;水平距离4.5Ｍ，三跨。
4、小横杆间距0.75Ｍ,同时立杆与大横杆交点处必须设小横杆。
5、剪刀撑设置： 脚手架两端转角处向水平方向每隔9m设置剪刀撑一组,剪刀撑与地面的角度为40～600，剪刀撑底端必须埋入地下不少于30cm，剪刀撑应与外架升高,保持连续性设置，撑杆与撑杆的搭接处不少于3只扣件，搭接长度不少于100cm。
6、出入口搭设安全通道，顶部设15㎜胶合板封闭，悬挂标识.
三、脚手架搭设程序
地基处理→摆放垫木→摆放扫地杆→树立杆并与扫地杆扣紧装扫地小横杆→与立杆扫地杆扣紧→安一步大横杆并与各立杆扣紧→安一步小横杆→安二步小横杆→加装临时斜撑→安三、四步大横杆→设连墙杆→接立杆→加设剪刀撑→铺脚手板→设栏杆、挡脚板→挂安全网
四、架体搭设要求
1、立杆安放应沿纵向放置，立杆间距必须按纵向 1.5Ｍ，横向 1。05Ｍ，内排立杆距外墙皮距离0。4Ｍ。
2、立杆的接头位置，相临杆要错开,并布置在不同步距内，其接头距大横杆的距离≤1/3步距,采用对接，不得搭接.
3、上部单立杆与下部双立杆的接头做法:
上部立杆与下部立杆用不少于三道旋转扣件搭接；上部立杆的底部要支于小横杆上，然后于立杆与大横杆的连接扣件之下加设三道扣件，且三道扣件要紧接.
4、立杆和大横杆要用直角扣件扣紧,不能隔步设置或漏设，立杆应都用扣件与同一根大横杆扣紧。大横杆从底部开始，将相临两步架的大横杆错开布置在立杆的内外侧。
5、小横杆应贴近立杆布置，设在双横杆之间，上部单立杆小横杆应沿立杆左右布置，并在两立杆间据需要加设1－2根小横杆.
6、立杆与大横杆交叉处设小横杆,不得随架体搭高而拆除。
7、剪刀撑的搭设是将一根斜杆扣在立杆上,另一根斜杆扣在小横杆的伸出部分上.这样可以避免两根斜杆相交时把钢管别弯。斜杆两端扣件与立杆接点(即立杆与横杆交点）的距离不宜大于20厘米，剪刀撑应从底而上连续设置，角度以45°-60°为宜,以保证架子的稳定性。
8、连墙杆设置，采用加长小横杆，并按间距及要求的数量布设，其设置为三跨二步设一道支KZ连接，如遇剪力墙将实现留设预留洞，采用短钢管扣结。
9、脚手板铺设,考虑立体交叉施工，共满铺脚手架6步,具体位置现场指定。
10、在满铺脚手架的操作层上，要设置1。2Ｍ高护栏和挡脚板，栏杆外侧按规定挂设密目安全立网.并设置不小于180㎜高的档脚板，操作层内排立杆与墙体间的空间满铺竹架板。
11、其它要求事项
（1）扣件拧紧适度,用力矩扳手检查（40－50Ｎ.Ｍ之间）
（2）连接大横杆的扣件，开口应朝架子内侧，螺栓向上,以防雨进入.
（3）双排架小横杆靠墙一端要离开墙面50－100㎜各杆件伸出外侧的端端头不小于100㎜
（4）允许偏差:
立杆垂直偏差全高不大于100㎜
大横杆总长水平偏差不大于50㎜
安全网防护
本工程在第一层满铺竹架板并固定，第三层设置层间平网.
脚手板铺设:脚手板搭接时,搭接长度不小于200㎜对接时接头下面应设二根小横杆，保证板端距小横杆不大于200㎜.
脚手架验收
架子搭设和组装完毕，使用前必须由项目经理、技术负责人、项目安全负责人、架子班班长组成验收小组对架体逐层逐流水段进行验收，公司技术负责人及安全科负责人必须参加，并填写验收单，对存在的问题责令限期整改，并及时进行二次复验。
五、脚手架拆除
（1）架子拆除时应划分作业区，周围设围栏、警戒标志，地面专人指挥，严禁非作业人员入内.
（2）拆除时高处作业人员必须戴安全帽、系安全带、扎裹腿、穿软底鞋。
(3）拆除顺序,由上而下，先搭的后拆，后搭的先拆,即：先拆栏杆、脚手架、剪刀撑、斜杆、后拆小横杆、大横杆、立杆,并按一步一清的原则依次进行。
（4)拆立杆时应先抱住立杆,再拆开最后两个扣，拆除大横杆、斜撑应先拆中间。然后托住中间,再拆二头扣。
（5)连墙壁点应随拆进度逐层拆除，拆抛撑前应设临时支撑，然后再拆抛撑。
（6）拆除要统一指挥。上下呼应，动作协调，当解开与另一个人有关的结扣时，应先通知对方，以防坠落。
（7）在大片架子拆除前应将预留的斜道,上下平台通道小飞跳等,先行加固，以便拆除后能保证其整体安全和稳定。
(8)拆除时不应碰坏门窗、玻璃、落水管、地下明沟等物品。
(9）拆除时如附近有外电线路，要采取隔离措施,严禁架杆接触电线。
（10）拆下的材料，应用绳索栓住,利用滑轮徐徐下送，严禁抛掷，运至地面的材料应按指定地点随拆随运,分类堆放，当天拆当天清,拆下的扣件和铁丝,集中回收处理。
(11)在拆架过程中,不得中途换人,如必须换人应将拆除情况交待清楚乒方可离去.
六、其它注意事项
1、脚手架在使用过程中的荷载应均匀.
2、架子工必须持证上岗.
3、搭设脚手架前由项目技术负责人向工人作详细技术交底.
4、脚手架四角应设避雷装置。　
5、在施工过程中设专人管理负责脚手架检查保修工作.
6、作业层不允许二步架同时施工。
7、架体设专人定期进行沉降观测，发现问题及时处理。
8、凡上岗人员应经常体检,高血压、心脏病不允许上岗.
9、遇有恶劣天气，不得进行脚手架设操作。
10、大风雨过后要对脚手架进行全面检查、保修.
七、附件:扣件式钢管脚手架的设计计算方法
1、脚手架验算：
已知条件：立杆横距B＝1。05m
立杆纵距L＝1。5m
同时作业层为N＝1
小横杆探出长度b＝0.3m
脚手架步距h=1。5m
脚手板铺设层数2
连墙点：竖向：H＝层高（约2h=3m),
横向：L1＝3h=4。5m
1、查表计算脚手架允许搭设高度：
⑴由h=1.5m，H1=2h，B=1。05m 查表4－4－10：фAf＝67。521KN
⑵由B＝1.05m,L=1。5m,脚手板铺设层数二层，查表4－4－5
NGK2＝1.715KN
⑶由B＝1。05m，L=1.5m，QK=3KN/m2，查表4－4－6,NQk=6.3KN
KaφAf-1.30(1.2NGK2+1.4NQK)
1.2NGK1
⑷由B＝1.05m，C=1。5m 查表4－4－4 NGk1=0。411KN
⑸H=—-—--——-————— . h (Ka取0。85)
0.85×67.521-1.30(1.2×1.715+1.4×6.3)
1.2×0.411

=-———-—-—————————×1.5
=131
H
1+— —
H
1+—— —
最大允许搭设高度
131
100
H
100
Hmax≤——- =--—— =57m>27m
∴满足搭设高度的要求
2、验算底层内立杆的受压承载力
⑴施工荷载
1.05
2
P1＝（B／2＋b）＊L纵＊q1*N1
＝（—- +0.3）＊1。5＊3*1
＝3.71KN
⑵脚手板荷载
1.05
2
P2＝（B／2＋b）*L＊q2＊N2
＝（—- +0。3)＊1。5*0。35＊2
＝0。87KN
⑶脚手架自重
1.05
2
P3＝N3［q3（h+L+B／2＋b）+ Q]
＝18[ 0。0384（1.5+1。5+—- +0.3)+0.026］
＝2.67KN
⑷底层每根立杆所承担的轴心压力N
N＝rG（P2+P3)+rQ*p1
=1。2（0.87+2。67)+1.4*3。71
=9。44KN
300
1.58
⑸长细比
λ＝LO／i = ——- =190
查表 得ф0.199
0.9*9.44*103
0.199*489

⑹roN/δA ＝-———-—- =87。3N/mm2 <f（205N／mm2)
∴ 安 全
3、验算连墙点的抗风强度
⑴计算风压标准值

其中:Uz=1.36
Uz=1.3×1。2×0。4＝0.62
Uo＝0。45×1.1＝0.495KN／m2
∴Wu＝0。7×1.36×0.62×0.495＝0.29KN/m2
⑵验算连墙点抗风强度:
风荷载作用下对每个连墙点产生的拉力或压力
Nt＝1。4HALAWK＝1.4×3×4.5×0.29＝5.48KN
一个直角扣件的抗滑能力设计值为8.0KN，〉5。48KN
∴安全
4、验算风荷载作用下架子的整体稳定:
qH12
8
0.61*32
8
q＝1.4＊1.5＊0.29＝0.61KN/m
N
φA
9.44*103
0.199*489
M＝-—— ＝—-— ＝0。68KN。m
n ＝-————— =0.67N/mm2
0.68*106
1050*489*2
n
——＝—————— =96。5N/mm2
1
1+—— —
H
100
M
BA1
1
1+— —

27
100
KH=——— =——-— =0.79

KA＝0.85
kA＊kH＊f＝0.85＊0。79＊205＝138N／mm2
N
φA
—- + —— ＝97.17N/m2<KA。KH。f=138N/m2

N
A
∴ 安 全
M
BA1
9.44
0.79
6、立杆地基承载力验算：
P=-—＝-—-—＝12Kpa<100Kpa 满足要求

2、小横杆的设计计算：
（1）应按荷载实际堆放位置求取简支梁最大弯矩值核算其弯曲强，但对双排架求取最大变矩值时,应不考虑靠墙端悬臂部分的活荷载，求小横杆支座反力时，必须考虑悬臂部分的活荷载。
（2）按实际荷载堆放位置标准求取简支梁的最大弯矩值(不考虑悬臂部分活载的作用)然后换算成等效。
均匀荷载进行挠度核算
3、大横杆的设计计算
(1)大横杆的设计计算
（2）大横杆按三跨连接梁进行弯曲强度核算。
1）用小横杆支座最大反力计算值,进行最不利荷载布置求取最大组合弯矩值进行核算。
2）脚手架外侧有遮盖物或在六级以上大风时，须按双向弯曲求取最大组合弯矩值再进行核算.
（2）用标准值的最大反力值进行最不利荷载布置求取最大弯矩值，然后换算成等效均布值进行挠度核算。
（3）进行大横杆与立杆之间扣件的抗滑移核算。
4、立杆的设计计算
（1)脚手架立杆整体稳定,按轴心受力格构式压杆计算，其格构式压杆由内、外排立杆及横向水平杆组成。
1)不考虑风载时,应按下式计算:
Ｎ/ｆＡ≤ＫＡＫＨｆ
式中Ｎ－格构式压杆的轴心压力,按下式计算：
Ｎ＝1.2（ｎ1ＮＱＫ１＋ＮＱＫ２＋1。4ＫＱＫ）
其中ＮＱＫ１－脚手架自重产生的轴力，一步一纵距的脚手架自重可按表3－1查取。
ＮＱＫ２－脚手架板、栏杆、安全网等产生的轴力，采用一个纵距内所产生的轴力。
ＫＱＫ－一个纵距内脚手架上堆砖、运料小车、各操作人员等标准荷载所产生的轴力。
ｎ1－脚手架的步距数
Ａ－脚手架内、外排立杆的毛截面面积之和。
ｆ－格构式压杆整体稳定性系数，按换算长细比λｃｕ=ц·λｘ并由表3－2查取,换算长细比系数ц按表3－3查取；其中λｘ－格构式压杆长细比，由表3－4查取。
ＫＨ－高度调整系数，当脚手架高度Ｈ＜25ｍ时；当高度大于25ｍ时按下式计算:
　　　ＫＨ＝1/（1＋Ｈ100）　　(Ｈ以ｍ计)
ｆ－钢材抗压强度设计值按205Ｎ/㎜2采用
ＫＡ－与立杆截面有关的调整系数，当内外排立杆均采用两根钢管组合时，ＫＡ＝0.7，内外排立杆为单根时ＫＡ＝0.85
八、安全文明施工要求
根据脚手架施工的特殊性，结合公司职业健康安全管理手册、程序文件，要求施工时做到如下：
1、在西北角、东南角各设接地点一个，用镀锌角铁深埋入地2.5米，4*4镀锌扁铁连接.
2、进入施工现场的人员必须戴好安全帽，高空作业系好安全带,穿好防滑鞋等，现场严禁吸烟。
3、进入施工现场的人员要爱护场内的各种绿化设施和标识牌，不得践踏草坪、损坏花草树木、随意拆除和移动标志牌。
4、严禁酗酒人员上架作业,施工操作时要求精力集中，禁止开玩笑和打闹.
5、脚手架搭设人员必须是经考试合格的专业架子工，上岗人员定期体检，体检合格者方可发上岗证，凡患高血压、贫血病、心脏病及其他不适于高空作业者，一律不得上脚手架操作。
6、上架子作业人员上下均应走人行梯道，不准攀爬架子。
7、护身栏、脚手板、挡脚板、密目安全网等影响作业班组支模时,如需拆改时，应由架子工来完成,任何人不得随意拆改。
8、脚手架验收合格后任何人不得擅自拆改，如需做局部拆改时，须经技术部门同意后由架子工操作.
9、不得将模板支撑、缆风绳等固定在脚手架上，严禁任意悬挂起重设备。
10、在架子上的作业人员不得随意拆动脚手架的所有拉接点和脚手板，以及扣件绑扎等所有架子部件。
11、拆除架子而使用电焊气割时,派专职人员做好防火工作,配备料斗，防止火星和切割物溅落。
12、脚手架使用时间较长,因此在使用过程中需要进行检查，发现基础下沉、杆件变形严重、防护不全、拉接松动等问题要及时解决.
13、要保证脚手架体的整体性，不得与井架、升降机一并拉结，不得截断架体。
14、施工人员严禁凌空投掷杆件、物料、扣件及其他物品，材料工具用滑轮和绳索运输，不得乱扔。
15、使用的工具要放在工具袋内,主防止掉落伤人；登高要穿防滑鞋，袖口及裤口要扎紧。
16、脚手架堆放场做到整洁、摆放合理、专人保管。并建立严格领退手续。
17、施工人中作到活完料净脚下清，确保脚手架施工材料不浪费。
18、运至地面的材料应按定点随拆随运，分类堆放，当天拆当天清，拆下的扣件和铁丝要集中回收处理。应随时整理、检查，按品种、分规格堆放整齐，妥善保管。
19、六级以上大风、大雪、大雾、大雨天气停止脚手架作业.在冬季、雨季经常检查脚手板、斜道板、跳板上有无积雪、积水等物。若有则应随时清扫。并要采取防滑措施。

20、安全网
1） 垂直设置：随着工程施工进度，悬挑脚手架和落地脚手架外侧满挂密目网和安全网封严。
2）水平设置：根据水平安全网的构造及搭设要求搭设水平设置的安全网.
3）随层网支搭：在作业层下一步架上搭设一道水平网,以防止作业层人员坠落，随层网将随作业层上升面上升。

47

落地式双排脚手架施工方案
一. 工程概况
工程名称：**＊＊＊。本工程位于洛阳市洛龙区，洛龙路与聂潘路交叉口处.工程规模及功能：建筑面积约**＊*＊m2，建筑基层面积为：＊***m2;建筑高度*＊＊*米。本工程为住宅楼、底层商业用房、二～六层居民生活用房。结构类型：底层为混凝土框架结构，二～六层为砖混结构，建筑高度＊＊＊*米.
建筑结构安全等级为级。本工程地上一、二层结构施工及装饰施工防护，主要采用外双排落地式钢管脚手架，脚手架搭设高度为 m。立杆纵距L=1.2m，步距h=1.8m，立杆横距Lb=0。85m.
二.编制依据
1、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130—2001)2、《建筑结构荷载规范》（GB50009-2001）3、工程设计图纸及地质资料等4、《建筑施工手册》(第四版）
三、脚手架布置
本工程采用落地式外双排脚手架,沿建筑四周封闭施工。
四. 脚手架设计
外落地式双排脚手架计算见计算部分。
五. 脚手架施工技术措施
一) 脚手架使用的材料要求
本工程搭设的外脚手架主要以防护为主，在脚手架上堆放材料应严格控制数量，禁止超过脚手架的使用荷载。
1. 脚手架钢管的尺寸采用φ48×3.5钢管.钢管有产品质量合格证，并有质量检验报告。钢管表面平直光滑，没有裂缝、结疤、分层、错位、硬毛刺、压痕和深的划道。 钢管上严禁打孔. 钢管必须涂有防锈漆.
2. 旧钢管锈蚀检查时，在锈蚀严重的钢管中抽取3根，在每根锈蚀严重的部位横向截断取样检查,当锈蚀深度超过规定值时,坚决报废，不得使用。
3. 扣件是采用螺栓紧固的扣接连拉件，有直角扣件、旋转扣件、对接扣件及根据防滑要求设的非连接用的防滑扣件等几种。
a. 扣件的质量要求：
a) 扣件采用可锻铸铁制成,新扣件有生产许可证、法定检测单位的测试报告和产品质量合格证，其材质符合现行国家标准《钢管脚手架扣件》（GBl5831）的规定.
b) 旧扣件使用前进行质量检查,有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。
c) 采用的扣件，在螺栓拧紧扭力矩达65N.m时，不得发生破坏。
d) 新旧扣件均进行防锈处理。
b. 扣件的安装要求：
a) 扣件规格必须与钢管外径相同；
b) 螺栓拧紧扭力矩不少于40N。m，且不大于65N。m;
c) 在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不大于150mm；
d) 对接扣件开口朝上或朝内;
e) 各杆件端头伸出扣件盖板边缘的长度不小于100mm。
f) 脚手架使用的安全网等其它材料必须能够满足其使用和安全要求.
二) 架体构造
主要杆件有立杆（外立杆、内立杆、角杆、双管立杆、主立杆、副立杆），水平杆(纵向水平杆、横向水平杆、扫地杆),连墙件（钢性连墙件、柔性连墙件），横向斜撑,剪刀撑,抛撑。
1. 脚手架立杆
a 立杆基础
a) 脚手架整体承压部位在回填土完后夯实，脚手架底座底面标高高于自然地坪50mm。基础的横距宽度不小于2m,并有排水措施。
b) 脚手架可将由钢板、钢筋焊接而成的立杆底座,放置在不小于50mm的木垫板上，垫板长度不少于2跨。
c) 脚手架一经搭设,其地基或附近不得随意开挖。
b 立杆的搭设要求
a) 立杆接头除在顶层可采用搭接外，其余各接头必须采用对接扣件连接。
b) 立杆上的对接扣件交叉布置,两个相邻立杆接头不设在同步同跨内，两相邻立杆接头在高度方向错开的距离不小于500mm，各接头中心距主节点的距离不大于步距的1／3。
c) 立杆的搭接长度不小于lm，不少于两个扣件固定,端部扣件盖板的边缘至杆端距离不小于l00mm。
d) 立杆顶端高出檐口上皮1.5m。
e) 严禁将外径48mm与51mm的钢管混合使用.
f) 开始搭设立杆时，每隔6跨设置一根抛撑，直至连墙件安装稳定后,方可根据情况拆除。
2. 纵向水平杆、横向水平杆
a 纵向水平杆的搭设要求:
纵向水平杆设置在立杆内侧，其长度不小于3跨。纵向水平杆接长宜采用对接扣件连接，也可采用搭接。对接、搭接符合下列规定：
a) 纵向水平杆的对接扣件交错布置，两根相邻纵向水平杆的接头不直接设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不小于500mm;各接头中心至最近主节点的距离不大于纵向距离的1／3。
b) 搭接长度不小于lm，等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不小于l00m。
c) 采用竹笆脚手板时,纵向水平杆采用直角扣件固定在横向水平杆上,并等间距设置,间距不大于400mm。
d) 在封闭型脚手架的同一步中,纵向水平杆四周交圈，用直角扣件与内外角部立杆固定.
b 横向水平构造的规定
a) 主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不大于150mm。在双排脚手架中,靠墙一端的外伸长度不大于0．4L，且不大于500mm.
b) 作业层上非主节点处的横向水平杆，根据支承脚手板的需要等间距设置,最大间距不大于纵距的1／2。
c) 使用竹笆脚手板时，双排脚手架的横向水平杆两端，用直角扣件固定在立杆上。
d) 双排脚手架横向水平杆的靠墙一端至墙装饰面的距离不宜小于l00mm。
3. 脚手板
a 作业层脚手板铺满、铺稳,离开墙面120～150mm.
b 竹笆脚手板按其主竹筋垂直于纵向水平杆方向铺设，且采用对接平铺,四个角用直径1．2mm的镀锌钢丝固定在纵向水平杆上。
c 在拐角，斜道平台口处的脚手板与横向水平杆可靠连接防止滑动。
d 自顶层作业层的脚手板往下计，每三层满铺一层脚手板.
4. 脚手架连墙件
a 柔性连墙杆
连墙杆必须采用可承受拉力和压力的构造。采用拉筋必须配用顶撑,顶撑可靠地顶在主体结构部位.
拉筋采用两根以上直径4mm的钢丝拧成一股，使用时，不少于2股,也可采用直径不小于6mm的钢筋.
b 刚性连墙杆
由钢管、扣件组成的刚性连墙杆，连墙杆采用φ48×3．5钢管与脚手架及建筑用扣件连接.
c 连墙件的布置
a) 连墙件数量的设置符合以下规定。
连墙件布置最大间距
竖向间距--—2 h 水平间距—--3La
注：h--步距;La一纵距。
b) 连墙杆靠近主节点设置，偏离主节点的距离不大于300mm。
c) 连墙杆从底部第一步纵向水平杆处开始设置,当该处设置有困难时，采用其他可靠措施固定。
d) 连墙杆的排列形式为梅花型排型。
e) 一字型、开口型脚手架的两端必须设置连墙杆，连墙杆的垂直间距不大于建筑物的层高，并不大于4m（2步)。
f) 连墙件中的连墙杆或拉筋呈水平设置，当不能水平设置时，与脚手架连接的一端下斜连接。
d 连墙件的设置要求
a) 对高度在24m以下的双排脚手架，采用刚性连墙杆，也可采用拉筋和顶撑配合使用的附墙连接方式.
b) 当脚手架下部暂不能设连墙件时可搭设抛撑。抛撑采用通长杆件与脚手架可靠连接，与地面的倾角在45～600之间，连接点中心至主节点的距离不大于300mm.抛撑在连墙件搭设后方可拆除。
c) 当脚手架施工操作层高出连墙件两步时，采取临时稳定措施，直到上一层连墙件搭设完后方可根据情况拆除。
5. 剪刀撑与横向斜撑
双排脚手架设剪刀撑与横向斜撑.
a 剪刀撑的设置要求
a) 每道剪刀撑宽度不小于4跨,且不小于6m，斜杆与地面的倾角在45º～60º之间。
b) 本工程在外侧立面的两端各设置一道剪刀撑，并由底至顶连续设置；中间各道剪刀撑之间的净距不大于15m。
c) 剪刀撑斜杆的接长采用搭接，搭接长度不小于lm，采用不少于2个旋转扣件固定。
d) 剪刀撑斜杆用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于150mm。
e) 剪刀撑随立杆、纵向和横向水平杆等同步搭设,各底层斜杆下端均必须支承在垫块或垫板上。
b 横向斜撑设置的规定
a) 横向斜撑在同一节间，由底到顶层呈之字型连续布置。
b) 一字型、开口型双排脚手架的两端均设置横向斜撑，中间每隔6跨设置一道，
c) 按规定高度在24m以下的封闭型双排脚手架可不设横向斜撑，除拐角设置横向斜撑外，中间每隔6跨设置一道。
6. 栏杆，挡脚板，扫地杆
a 栏杆,挡脚板的搭设要求：
作业层、斜道的栏杆和挡脚板的搭设符合下列规定:
a) 栏杆和挡脚板均搭设在外立杆的内侧.
b) 上栏杆上皮高度为1。2m。
c) 档脚板高度不小于180mm。
d) 中栏杆居中设置.
b 扫地杆的设置要求:
a) 脚手架必须设置纵、横向扫地杆。
b) 纵向扫地杆采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆也采用直角扣件固定在紧靠纵向扫地杆下方的立杆上.当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定,高低差不大于lm.靠边坡上方的立杆轴线到边坡的距离不小于500mm，
7. 脚手架门洞
a 双排脚手架门洞宜采用上升斜杆、平行弦杆桁架结构型式。
b 双排脚手架门洞桁架的构造符合下列规定：双排脚手架门洞处的空间桁架,除下弦平面外，在其余5个平面内的节间设置一根斜腹杆
c 斜腹材采用旋转扣件固定在与之相交的横向水平杆的伸出端上,旋转扣件中心线至主节点的距离不大于150mm。当斜腹杆在一跨内跨越两个步距时，在相交的纵向水平杆处，增设一根横向水平杆，将斜腹杆固定在其伸出端上。
d 斜腹杆采用通长杆件,当必须接长使用时，宜采用对接扣件连接,也可采用搭接.
e 门洞桁架中伸出上下弦杆的杆件端头,均增设一个防滑扣件，该扣件直紧靠主节点处的扣件。
三) 脚手架搭设质量要求
1. 脚手架的搭设应具有足够的强度、刚度、稳定性。
2. 纵向偏差不得大于100mm，横向偏差不得大于50mm。
3. 纵向水平杆水平偏差不大于总长度的1/300，且不大于20mm。横向水平杆水平偏差不大于10mm。
4. 脚手架的步距，立杆垂直偏差不大于全长的1/200，立杆纵距偏差不大于50mm。
5. 扣件紧固力宜在45—55N.M范围内，不得低于45Nm或高于60Nm。
6. 连接件应牢固，无移动现象。
四) 脚步手架的拆除
1. 拆除现场必须设警戒区，张挂醒目的警戒标志,警戒区内严禁非操作人员通行或在脚手架下施工。地面监护人员必须履行职责.
2. 如遇强风、雨等天气不得进行脚手架拆除。夜间实施拆除作业，必须有良好的照明设备。
3. 所有高处作业人员,必须挂好安全带，严格按高处作业规定执行和遵守劳动纪律、拆除工艺的要求。
4. 拆除人员进入岗位后，先进行检查，加固松动部位，清理脚手架和楼层内的材料、物件及垃圾时,所有清理物应安全运送到地面，严禁高处抛掷。
5. 不允许分立面拆除或上、下步同时拆除，认真做到一步一清，一杆一清。
6. 所有连墙件、斜拉杆、登高措施必须随脚手架步层拆除同时进行下降，不得先行拆除。
7. 所有杆件和扣件，在拆除时应分离，不允许杆件上附着扣件运送至地面，或两杆同时拆下运送至地面。
8. 拆除的物件严禁往下乱扔、乱抛,应通过传递或吊运至地面。
9. 所有垫铺的竹笆的拆除，应自外向里坚立,防止垃圾等物件直接从高处坠落伤人。
10. 脚手架内必须使用电焊、气割工艺时，应严格按照国家特殊工种的作业要求和消防规定执行。增加专职人员，配备料斗，防止火星和切割物溅落。严禁无证动用焊割工具。
11. 当日完工后，应仔细检查岗位周围状况，如发现留有隐患的部位，应及时进行修复或继续完成至一个部位的结束，无隐患后方可撤离岗位。
12. 运送至地面的所有杆件、扣件等物品,要按类堆放到指定地点集中管理。
13. 搭拆脚手架的高处作业人员必须戴好安全帽、系好安全带、穿软底鞋方允许作业.
14. 拆除的顺序应遵守自上而下，先搭后拆,后搭先拆的原则。即先拆除安全网、挡脚板、竹笆板、剪刀撑，而后拆除大横杆、小横杆、立杆等，并按一步一清的原则依次进行，严禁上下同时拆除作业。
15. 拆除立杆要先抱住立杆再拆开最后两个扣，拆除大横杆、斜杆、剪刀撑时，应先拆除中间扣，然后托住中间,再解端头扣。
16. 拆除作业要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落.
17. 拆除作业严禁碰撞脚手架附近的电源线，以防事故发生。
18. 拆除过程中不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。
六. 安全保障措施
一) 技术管理措施
2. 根据本工程脚手架的特点，联系现场的具体情况，编制脚手架工程安全技术交底，向施工班组进行书面和现场的安全技术交底并做好记录.
3. 对脚手架工程专项安全技术措施、安全技术交底的现场情况进行监督，按权限及时纠正和处置现场的违章作业现象。
二) 防电避雷措施
1. 脚手架的外侧边缘与外架的边线必须保持安全操作距离，否则需设屏障防护架等保护措施.
2. 脚手架四角直接与柱子避雷连接。
3. 防火措施
4. 及时清理脚手架上的易燃材料，在脚手架的一定部位设置防火器材。
5. 制定动火审批制度，限制在脚手架上动用明火，并派专人监护。
6. 禁止在脚手架上吸烟，杜绝火种来源。
三) 维护管理措施
1. 定期对脚手架进行检查，发现有拆除、缺少连墙件等及时修复.
2. 禁止私自拆除脚手架上的任何防护用品。
3. 遇风、雨等天气对脚手架基础等部位进行检查，及时修复隐患部位.未经验收的脚手架禁止使用.
脚手架计算书
一. 立杆稳定性验算
本工程外防护脚手架采用落地式脚手架，搭设高度为18。000m，本脚手架采用密布网进行全封闭。
底部立杆轴心压力
1. 脚手架自重产生的轴心压力NGK
一个柱距范围内，每米高双排脚手架自重
按L=1.2m，h=1。8m 查表得：gk=0。232
18。0m高脚手架结构自重产生的轴心压力标准值:
NGK=H gk =18。0×0。116=2。088KN
2. 脚手架活荷载产生的轴心压力
竹笆产生的轴心压力，按隔步铺设一层，共六层,查表得：
NQ1K=1.823KN
防护材料产生的轴心压力
NQ2K=0.228+0。01Lh=0。228+0.01×1。2×1.8=0.25
操作层施工均布荷载（按二层同时作业计算)QK=2×3.0=6KN NQ3K=0.5(lb+0。3）l QK =0.5×(0。85+0.3)×1.2×6=4.14KN
3. 所以活荷载产生的轴心压力标准值为
NQK= NQ1K +NQ2K +NQ3K=1.823+0.25+4。14=6.213KN
4. 风荷载标准值
WK=0.7µzµsW0
式中值查得 µz =1。11µs =0.214 W0=0.3KN/m2
则WK=0。7×1.11×0.214×0。3=0.05 KN/m2
5. 脚手架立柱稳定验算
N=1.2 NGK/k1+1.4×NQK
=1.2×2。088/0.87+1.4×6.213
=11。58KN
计算风荷载弯矩
MW=1。4WKLh2/10
=1.4×0.05×1。2×1。82/10
=0。027KN.m
确定稳定系数
由λ=µh/I=1。5×1。8/0.0158=171
查表得 φ=0。243
验算稳定
N/φA+ MW/w≤f
式中查表得：A=489mm2 W=5。08×103mm3 f=205N/mm2
代入得：
N/φA+ MW/w
=11.58×103/0.243×489+0。027×106/5.08×103
=97。45+5.31=102.77 N/mm2＜f=205N/mm2
满足要求
二. 连墙件计算
1. WK=0。05 KN/m2
2. 连墙杆轴向力设计值计算：
N1=N1W+N0
=1.4WKAW+3。0
= 1.4×0。05×3。6×4。5+3=4.134KN
3. 连墙件稳定验算
λ=Lh/I= 25/1.58=15。823 取Lh=（架子与墙面距离）
查得φ=0.959
N=φAfc=0.959×489×180×103
=84.411KN＞N1=4。134KN
满足要求
4. 扣件连接抗滑移计算
查得直角扣件抗滑移承载力设计值
RC=8.0kN＞N1=4.134kN
5. 墙体采用的钢筋承载力设计值：
RC=6。965kN＞N1，满足要求
三. 立杆基础承载力验算
1. 立杆基础承载力：
p=N/Ab≤f
即：Ab≥N/Kbfb=16.037/0。5×180=0。178m2
2. 立柱基础采用不小于200mm宽的木板延立柱方向满铺,上放置钢垫板，满足要求.

公 寓 楼

落地式外双排脚手架施工方案

审批：

编制单位：
编制日期：2021年2月10日
双排落地式钢管脚手架施工方案
一、工程概况
序号
项目
内容
1
工程名称
中央新城丽锦苑29#楼
2
工程地址
定陶府前大道西段南侧
3
建设单位
定陶鑫源房地产开发总公司
4
设计单位
菏泽市瀚麟设计院
5
监理单位
定陶县简述工程监理公司
6
监督单位
定陶县质量监督站
7
施工单位
定陶县建设开发总公司
8
基本情况
建筑面积
结构形式
安全目标

8011㎡
框剪
安全第一、预防为主
二﹑施工准备及材料选择
（一）施工技术要求准备
1、脚手架搭设前已具备以下技术文件：脚手架的施工简图（平面布置、几何尺寸要求），连墙件构造要求、立杆基础、地基处理要求等。由技术负责人按施工组织设计中有关脚手架的要求向搭设工人和施工人员进行技术交底与安全技术交底.
2、脚手架基础
对建筑物外围3m范围内场地进行平整，将实土、普通老土、回填土铲平,分层夯实，立杆底部采用10＃槽钢平行于外墙连续垫放。
3、按照《建筑施工扣件式钢管脚手架安全技术规范》JGJ30—2001第8。1.1—8。1。5条的规定和施工组织设计的要求对钢管、扣件、脚手板、安全网等进行抽样送检，合格后方可使用。不合格产品一律不得使用。
4、对脚手架的搭设场地要进行清理、平整，并使排水畅通。按设计要求对场地周边的地面进行夯实.
5、经检验合格的构配件应按品种、规格分类,堆放整齐、平稳，堆放场地不得有积水。
6、特殊作业人员上岗前,必须对其进行教育，作业人员必须持证上岗。
7、向架设和使用人员配备齐全的安全设施与个人防护用品（安全带、安全帽、手套等），作业人员应正确使用和佩带安全防护用品。
8、施工方案编制依据
（1）《建筑施工扣件式钢管脚手架安全技术规范》JGJ30-2001。
(2）《建筑结构荷载规范》GB50009-2001。
(3）《建筑施工高空作业安全技术规范》JGJ80—91.
（4）《建筑安装工人安全技术操作规程》。
(5）《安全网》GB5725-1997.
（6）《密目式安全立网》GB16909—1997。
（7）我公司及项目部从事扣件或钢管脚手架施工的经验.
(二）材料选择
