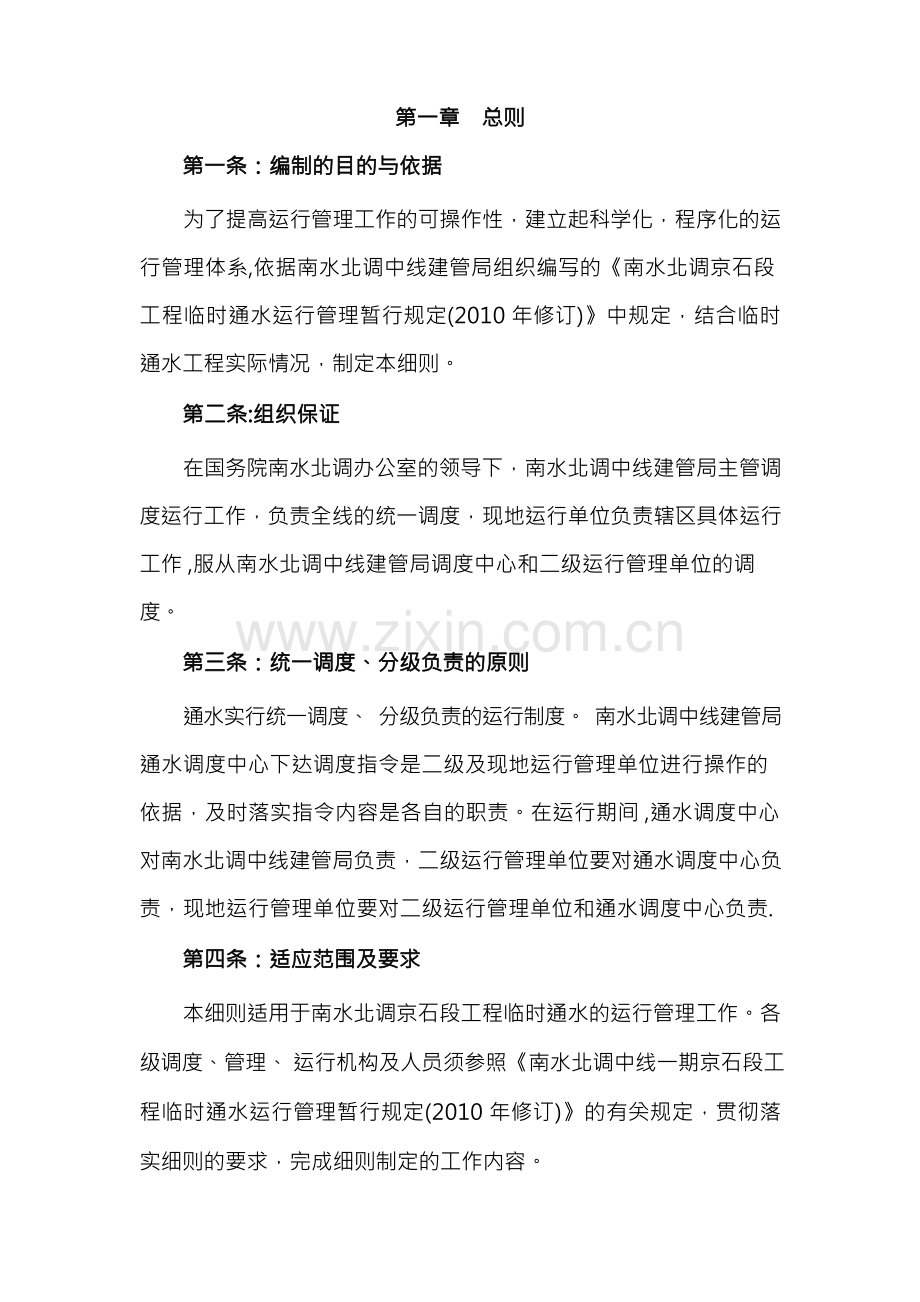

第一章 总则
第一条：编制的目的与依据
为了提高运行管理工作的可操作性，建立起科学化，程序化的运 行管理体系,依据南水北调中线建管局组织编写的《南水北调京石段 工程临时通水运行管理暂行规定(2010 年修订)》中规定，结合临时 通水工程实际情况，制定本细则。
第二条:组织保证
在国务院南水北调办公室的领导下，南水北调中线建管局主管调 度运行工作，负责全线的统一调度，现地运行单位负责辖区具体运行 工作 ,服从南水北调中线建管局调度中心和二级运行管理单位的调 度。
第三条：统一调度、分级负责的原则
通水实行统一调度、 分级负责的运行制度。 南水北调中线建管局 通水调度中心下达调度指令是二级及现地运行管理单位进行操作的 依据，及时落实指令内容是各自的职责。在运行期间 ,通水调度中心 对南水北调中线建管局负责，二级运行管理单位要对通水调度中心负 责，现地运行管理单位要对二级运行管理单位和通水调度中心负责.
第四条：适应范围及要求
本细则适用于南水北调京石段工程临时通水的运行管理工作。各 级调度、管理、 运行机构及人员须参照《南水北调中线一期京石段工 程临时通水运行管理暂行规定(2010 年修订)》的有关规定，贯彻落 实细则的要求，完成细则制定的工作内容。

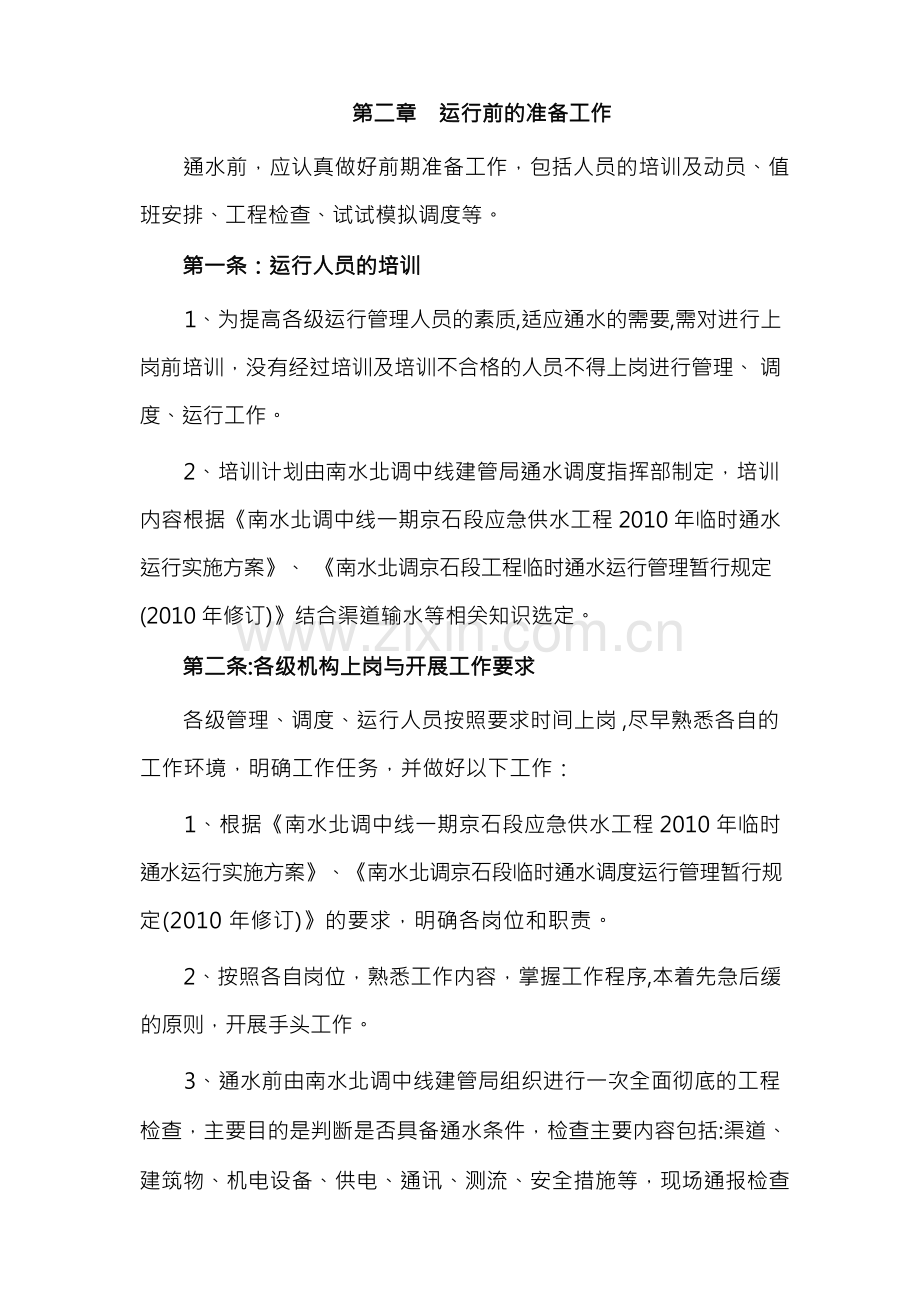

第二章 运行前的准备工作
通水前，应认真做好前期准备工作，包括人员的培训及动员、值 班安排、工程检查、试试模拟调度等。
第一条：运行人员的培训
1、为提高各级运行管理人员的素质,适应通水的需要,需对进行上 岗前培训，没有经过培训及培训不合格的人员不得上岗进行管理、 调 度、运行工作。
2、培训计划由南水北调中线建管局通水调度指挥部制定，培训 内容根据《南水北调中线一期京石段应急供水工程 2010 年临时通水 运行实施方案》、 《南水北调京石段工程临时通水运行管理暂行规定 (2010 年修订)》结合渠道输水等相关知识选定。
第二条:各级机构上岗与开展工作要求
各级管理、调度、运行人员按照要求时间上岗 ,尽早熟悉各自的 工作环境，明确工作任务，并做好以下工作：
1、根据《南水北调中线一期京石段应急供水工程 2010 年临时 通水运行实施方案》、《南水北调京石段临时通水调度运行管理暂行规 定(2010 年修订)》的要求，明确各岗位和职责。
2、按照各自岗位，熟悉工作内容，掌握工作程序,本着先急后缓 的原则，开展手头工作。
3、通水前由南水北调中线建管局组织进行一次全面彻底的工程 检查，主要目的是判断是否具备通水条件，检查主要内容包括:渠道、 建筑物、机电设备、供电、通讯、测流、安全措施等，现场通报检查

情况，发现问题限期整改。
4、各单位编排出调度运行值班表，报南水北调中线建管局通水 调度中心。
第三条：金属结构设备满足要求
1、本段总干渠涉及金属结构设备的检修闸、节制闸、控制闸、 退水闸、分水闸(分水口门)均应满足工程验收相关规定的要求。
2、输水工程所有检修闸、节制闸、控制闸、退水闸的工作门、 检修门或事故检修门及相应启闭设备均应安装调试完毕且运转正常 , 现地操作台面板的各种显示、 指示标志与实际运行操作相符，闸门启 闭操作的实测结果与预制开度值满足设计误差要求，各种相关设备运 转正常，设备性能满足设计要求，并验收合格，运行人员确切掌握操 作规程及要领,并演练熟悉。
第四条：供电设备应满足要求
1、供电线路敷设应安全可靠，应能有效防止人为事故的发生。
2、供电系统的主要电源和备用电源应能保证各用电设备电源点 的电压、容量满足设计要求，继电保护及控制、接地系统等完善且性 能稳定。备用电源的启用所需时间应能满足运行调度要求，主、备电 源转接应灵活方便.
3、渠道沿线衬砌下的强排设备能随时启用 ,相应的电源点的电 压、容量和保护系统能满足运行要求。
4、各现地闸站的办公和生活设施能正常供电.
5、应有详细的巡检保护及维修措施.

第五条：通信与监控系统应满足要求
1、通信所需固定电话、传真电话、移动电话应处于通畅状态 , 并且具有长途直拨功能.
2、制定通水期间通信设备使用规定，保证设备专用，不能擅自 带离工作岗位.
3、编制完成通水期间的通信录：包括各级管理机构和人员的移 动电话、 固定电话、 传真等号码，及常用火警、 匪警、 交通事故报警、 急救电话等电话号码，通信故障申告台等电话号码。
4、各级调度室应配电脑，具备上互联网功能，能够接收从互联 网发来的与通水有关的各种信息。
5、输水渠段所有节制闸、退水闸、控制闸和需开启的分水闸等 控制操作系统安装应符合设计要求，并具备以下条件 :设备与元器件 安装接线正确；设备与元器件动作正确、可靠；传感器的测量精度和 范围及动作灵敏度达到设计要求;闸门启、闭和停机等操作正常可靠; 闸门启闭操作的实测结果与预置开度数值满足设计和运行误差要求 , 设备性能满足设计要求。
6、对各种设施定期检查维修，保证时刻处于良好运行状态。
第六条：安全防护、暖通及生活给排水应满足要求
1、 通水前,各闸站及管理机构建筑物的所有消防灭火设备均应安 装到位，并能正常投入使用。
2、对需消防车到达的闸站和管理机构建筑物的消防车道及回车 场等应已建成并投入使用。消防车道应能到达可供消防车取水的水源

处
.
3、电缆穿墙(楼板)及电缆管的所有孔洞均已采用防火堵料封 堵。
4、各闸站及管理机构的应急照明及疏散只是标志均应安装久违 并能投入使用.
5、危险部位的安全警示标志及安全防护设施全部布设到位。
6、管理机构、闸站及建筑物的暖通系统应安装就位，并能正常 投入使用。
7、管理机构、闸站卫生间、污水池等生活排水系统应已建成， 并能投入使用。
第七条:应急处理的准备
按照南水北调中线建管局制定的《南水北调京石段工程临时通水 突发事件应急预案(2010 年修订)》，各级调度、管理、运行单位要 掌握其内容,熟练程序与步骤,落实好各种应急措施，做到有备无患。
为使通水调度期间指令通畅、落实迅速、操作无误，在冲水前进 行全过程模拟调度演练。
演练内容：正常冲水过程，正常供水过程和退水过程的模拟调度 以及典型事故模拟调度、包括调度指令的下达、执行、反馈 ;水位流 量及闸门开启度的观测上报 ;紧急情况下的应对措施(通信、电力设 施故障及其他需启动应急调度的情况)；其他在实际运行中涉及到的 工作等。
第三章：正常运行阶段的控制

第一条:日常水位流量测报
1、 水位测报:输水运行初期，各控制闸应每 2 小时上报一次闸前 后水位(自动水位计水位与人工刻划水尺水位一并测报)，特殊情 况按调度指令执行.
2、 正常供水期间日常水位测报每 4 小时一次(自动水位计水位与 人工划水尺水位一并测报，闸门调整前、后加测次，特殊情况按 调度指令执行。
3、 流量测报：安装流量计断面的流量随水位测报一起上报；过闸 水流或闸前后水位有较大变化时要增加观测次数，特殊情况按调 度指令执行.
4、 在接到电话指令后首先应自报家门，例如：我是 #＃节制 闸 ＃ ＃ ＃ ，对于操作指令必须问清对方单位和发令人的 姓名，同时重复对方的内容，以保证接受内容的准确.
5、 在接到总调中心的指令后首先不要急于操作 ,应考虑好具 体的操作程序，以及操作内容的合理性是否符合实际，如有 疑问，必须反馈问清楚后再实施.
6、 在完成总调中心的指令后，应在完成后立即向总调中心电 话回复指令完成情况,同时向分调中心也汇报指令完成情况。
7、 日报表(水位变化、闸门调整、设备运行情况等)盖章后 在每日 8 点前报分调中心;水位观测记录表( 24 小时内包括交 班时八点的水位观测)盖章后在 8 点前报总调中心。盖章应 盖在左上角闸站名称处。

8、 在运行或闸门调节过程中，应监视闸前后水位变化情况，避免 产生高水位运行状态。
第二条： 冰期输水阶段的控制
1、 所有的节制闸、检修闸、退水 閘的防冰设施(如闸门门槽加热 设备)应完成调试，具备正常运用条件。
2、 为防止浮冰阻塞水流通道 ,在沿线倒虹吸、涵洞、渡槽等建筑 物进口适当位置设置拦冰索，并配备一定数量的破冰、排冰机械 设备，以备应急之需。
3、 为处理紧急情况，及时排除流冰形成的冰塞冰坝等险情，应合 理安排相应的排冰通道。
4、 冰期通水时，用电量将大幅增加，供电系统应满足冰期通水的 用电要求.要求现地的运行管理设施、供电通讯设施、管理人员的 生活设施均应满足越冬要求。
5、 为及时发现和处理冰塞险情，应增加可能发生冰塞险情地点的 值班人员和监测手段，并保障全线退水閘、节制闸的通讯畅通。
6、 在 12 月 10 日前做好冰期输水的一切准备工作,防冰设备调试 完毕，进入启用状态；工程施工准备就绪;冰期增加运行人员到岗.
7、 融冰期应密切关注融冰渠段的水位变化。
第四章:闸站运行管理制度
第一条： 值 班 制 度
1、运行值班方式应按上级主管部门的统一规定执行，值班员需 经考核合格后方可担任值班工作。
2、运行班组换班或替换别人值班需报上级主管部门批准，一律

不得私自替换值班.
3、值班人员不得迟到早退,不得擅自脱离岗位。除提前请示上级 主管部门批准者外只有取得值班长允许方可离开。
4、禁止运行人员上班前喝酒及酒类饮品。 5、值班员打接电话须用规范用语，禁止用电话聊天. 6、禁止值班人员私自操作场区设备. 7、交接班必须对中控室及值班室进行彻底清扫，确保室内整 齐、卫生。
第二条： 交接班制度
1、交接班工作应在规定换班时间前 10 分钟进行,交接时交班和 接班值班长必须在场。
2、交接内容以记录为准，应详细交待设备运行状况、故障情况， 以及下发的文件精神的要求,其记录要求详细，准确无误,字迹清晰(口 头交待仅作为补充及解释，不能作为正式依据)。
3、由于交待的错误或未作交待而发生的不安全及以上的安全责 任，由交班者负责.
4、交接班工作必须按规定时间进行 .若接班人员在换班时间 10 分钟后仍没到场，交班人员应向主管领导报告，听候指示；但交班人 员不能离开工作岗位 .当接班值班长在交接记录簿上签名后，交接工 作放完成。
5、下列情况之一者，不得进行交接班：
( 1)交接值长未到时或接班人数未达规定,不得进行交接班，应立 即报告管理处，直到有人替班;
( 2 )事故处理(不包括事故的善后处理)未告一段落；
( 3 )设备的操作未告一段落；
(4)记录不清楚或设备运行方式的状态交待不清楚或存在其他 疑问时；
( 5 )发现接班人员中有人饮酒或精神状态很差时。
6、在交接班过程中发生事故，中止交班，由交班值负责事故处 理。若有特殊情况,由主管领导指挥两个值班长共同进行处理.
7、遇有下列情况时交接班人员应到现场进行交待：

(1 )设备的异常现象尚未消除;
( 2)设备存在较大缺陷或经过检修后重大设备缺陷已经处理或 消除；
(3 )新投入设备运行或设备经过改动部分；
8、交接班前的准备工作:
( 1 )打扫值班室卫生，检查清理公用技术台帐、文件等；
( 2 )在交班前半小时，各专业值班人员应详细作好值班记录， 特别对本班发生的事故、 异常情况应交待清楚。 对各种记录及报 表,要求做到准确、清楚、字迹清晰；
( 3 )检查两票、钥匙、各种工器具齐全，登记摆放正确；
( 4 ) 接班人员应在接班时间准时到达 ,认真审阅各种记录,接 受交班值的“对口”交接,接班人员若有疑问，应在接班前询问清楚；
( 5 )接班人员应根据交班记录和口头交待的有关情况,对设备进 行全面检查。
第三条：防止电气误操作管理制度
1、闸站运行人员应熟悉防误装置的原理和操作程序。
2、防误装置应具有以下功能：⑴防止误启、停设备；⑵防止误 分、合断路器；⑶防止带负荷拉、合隔离刀闸 ;⑷防止带电挂接地线 或合接地刀闸；⑸防止带地线或接地刀合断路器或隔离开关；⑹防止 误入带电间隔.
3、凡能引起设备误停、断路器分闸的阀门、控制开关、按钮等, 均应加设防误操作装置。
4、结合设备的停电，每年至少进行一次维护检查.各闸站应有防 误装置安装使用说明书及必要的技术资料。所有运行人员应熟悉防误 装置的原理和操作程序。
5、装置的解锁工具(钥匙)应按规定保管。当设备故障或检修 工作需要使用解锁工具时,应经值班长同意并进行记录 .解锁钥匙应由 闸站值班长单独保管并按值移交。
6、操作中防误装置发生异常，应及时报告值班长，查明原因， 确认操作无误，并经值长批准后，方可进行解锁操作.
第四条：防止小动物管理制度

1、 各站应制定防止小动物的措施,每月由值班长组织检查一次落 实情况及时处理发现的问，并在运行日志中做好记录.
2、当检修或施工需拆除防小动物措施时,要采取临时措施，完工 后督促施工单位及时按要求封堵、恢复。
3、各设备室的门窗应完好严密，不得有空缝，人员出入时应随 手将门关好，并有防鼠措施。
4、各设备室通往室外的电缆沟(隧道)应封堵严密。
5、各设备室不得存放粮食及其他食品，并放有鼠药或捕鼠器械.
6、各开关、端子箱、机构箱应关闭并封堵严密.
7、高压配电室、主控室门应装 4050 厘米高的防鼠类挡板,且装 设严密。
8、站内不准饲养家禽或宠物，不准种植引鼠的作物。
第五条：消防管理制度
1、 认真贯彻国家消防条例和有关部门颁发的消防制度,并制定消 防措施。
2、 闸站内外消防器材的设置应符合消防部门的规定,每月应定期 检查一次消防器具的放置情况并清点数量,发现问题及时处理。
3、要定期组织运行人员学习消防知识和消防器具的使用方法， 做到人人会用。
4、消防器具不得随意挪动，要做到随用随补。
5、闸站电缆夹层应无杂物和易燃、易爆物品，夹层内不许乱拉, 乱接照明或其它电源.
6、电缆竖井室外电缆沟进入电缆夹层、高压配电室、端子箱和 通往主控室的空洞应用防火材料封堵严密。 在电缆沟与电缆夹层、 高 压配电室入口处和重要交叉路口各侧加防火墙，并有明显标志.
7、闸站控制室内外，不得存放易燃、易爆物品。
8、 配电室和储油设备区、 配电室、 库房附近均应设有消防设施， 放置地点要有明显标志。
第六条：巡视检查制度
1、负责设备巡视检查的值班人员应按职责分工按规定的时间对 需巡视检查的内容进行检查,保证设备设施在良好的工作状态下运行 .

巡视检查的内容:建筑物各部位、机电设备、金结设备、通信设施、 管理范围内的渠道或闸墩，水流形态等进行检查。
2、巡视检查工作由两名值班人员进行,正常情况下设备每 2 小时 巡视检查一次，建筑物及其他设施没 15 天检查一次。巡检中禁止对 设备进行操作(巡检时每班至少有一名主值).
3、值长应视设备的运行情况和设备缺陷情况组织不定期巡检 , 做到心中有数。
4、巡视检查应认真、仔细、切实到位，保证巡视检查质量，要 做到“五到”，即走到、闻到、看到、听到、摸到。记录数据要准确, 不得估测，有疑问及时向值长汇报。
5、在进行巡回检查时，应严格遵守《电业安全工作规程》、《机 械安全工作规程》中有关规定，保持安全距离，不得移开或跨越安全 遮栏，或者随意取下标示牌等。
6、备用中的设备应视为运行设备，按规定进行巡回检查。
7、若遇下列情况之一时应相应增加对重点设备设施的机动巡视 检查：设备存在缺陷和异常时； 新投入运行或经改造后投入运行的 设备；检修后投入运行的设备，或者缺陷已处理后的设备；运行方式 发生较大变化时;由于受外界因素(天气、气温等)影响，设备设施 存在有薄弱环节时；遭受特大洪水、风暴、强烈地震或发生重大工程 事故,并采取相应措施后。
8、在巡视检查中，若发现设备缺陷应严格按照《设备缺陷制度》 中有关规定执行.
9、在巡视检查中，若发现设备有故障，且严重威胁人身、设备 安全时，可以事先进行正确处理,但事后必须立即汇报值长。
10、巡视检查中,若发生事故,应立即中断巡回检查，统一听从值 班长指挥，参与事故处理。
11、 进行巡视检查时,巡检人员应随时检查设备卫生情况， 发现 设备卫生不合格应向值长汇报.
12、巡视检查中,若发现有无关人员接近设备时,应问清原由劝其 退出现场。
13、巡视检查完毕应随手关闭屏柜门、通道门，认真做好记录，

钥匙归放在指定位置。
14、巡视检查完毕后，及时向值长汇报巡回检查情况。
第七条:闸站钥匙管理制度
1、 闸站所有钥匙应由专人负责管理 ,分类存放在固定的钥匙 柜内，根据设备进行编号,并对号入座。
2、 存放设备钥匙的钥匙柜应上锁 ,其钥匙由闸站值班长负责 保管，并按值移交。
3、 交接班时值班人员应对照清册对钥匙进行清点、交接。如 有丢失做好记录。
4、 定期对设备上的锁进行开锁检查，对坏死的锁及时更换。
第八条：安全用具、专用工器具管理制度
1、 安全用具、要造册登记，须由闸站安全员进行专人保管、 整理，定期维护和校验，保证帐物相符.
2、 安全用具、 应放在方便存取的房间内,各类安全用具要分类 放置，并按顺序编号，对号入座.
3、 安全用具、专用工器具应按闸站最大运行方式、检修方式 配置.
4、 值班人员交接班时应对照安全用具清册进行清点、检查， 双方核对后方可移交下一班值班人员。
5、 严禁使用不合格的安全用具。
第九条:备品备件管理制度
1、各类备品备件的使用或存放，由闸站专人专库保管，定期对 照清册进行清点、检查。
2、 备品备件的报损、报废应填写“器材报废单 " ，办理帐务 注销手续,废旧物品应回收。
3、 当班值班人员需要更换设备元件时，由值班负责人开具出 库单据，用所保管的值班钥匙领用备件。交接班时，钥匙 移交。
4、 备品备件出入库应造册登记，备品备件应进行归类存放并 编号。
5、 备品备件不得外借或先用后领，所领备品备件应随出库单

同时出库,应对库房定期盘点检查，做好记录，应对数量、 品名、型号及规格有无差错，质量有无变化。
6、 备品备件库房内禁止放置易燃易爆品，防止事故发生。
7、 备品备件库房应定期清扫,保持室内通风良好、温度适宜， 防止各种元件受潮或老化，要对备品备件定期保养。
8、短缺的备品备件应由材料管理员时上报主管领导，及时配置.
第五章：应急调度与控制
第一条：应急事件的产生
根据事件发生的过、性质、机理，结合京石段应急供水的运行特 点，将输水调度过程中可能导致应急事件产生的事件归纳为以下几 类：
1、暴雨洪水、地址滑坡、地震等自然灾害,或遇紧急情况需要应 急退水。
2、交通肇事或其他事故引发的剧毒物品泄漏入渠、人为恶意投 毒、水源保护区污染等导致水质污染的事件.
3、跨渠交通桥梁因超重车辆通行或交通肇事导致破坏或坠车或 落人落物,或者发生通讯故障、供电系统中断的事件。
4、 冰期输水过程中,因水位下降速度过快或上涨过快使冰盖破坏 或塌落,造成冰塞或冰坝事故。
5、闸门故障、局部供电中断、通讯故障等引起的事件.
第二条：应急调度的先期处置
1、信息报告
发生突发事件时，岗位人员或单位要逐级上报，报告调度中心的 时间不要超过 2 小时，紧急情况下可越级上报，并同时报告当地人民

政府有关部门.
2、信息处理与核实
在接到突发事件报告时，各级调度、管理，运行单位按以下内容 进行登记，并逐级核实:
(1 )发生事故的时间、地点、信息来源、事件性质 ,简要经过,初 步判断事故原因；
(2)事故造成的危害程度,输水是否中断、伤亡人数和事件发展趋 势;
(3 )事故发生后采取的应急处理措施及事故控制情况；
(4)需要有关部门协助抢救和处理的相关事宜及其他需要上报的 事项。
第三条：应急调度原则
1、应急调度时，渠道水位下降速度不受每日 0.3 米的水位降幅 限制,但各节制闸闸前水位标高一般不超过警戒水位。
2、出现紧急状况时相关渠段沿线地下水强排设施应立即启动， 为执行应急调度做好准备。在此期间 ,各节制闸、退水闸需工作人员 随时守候待命，各水位监测点需要进行不间断监测。
第四条： 应急处理
1、 闸门故障。 当水流处在正常运行状态、 闸门处在相应位置时， 可维持原运行状态不变，及时处理故障 ;当某孔闸门无法维持原运行 状态位置而关闭，可用加大其他孔闸门开度的方式；当全部闸门因故 障处于关闭状态而无法过流时，根据预计的故障处理时间采取相应的

调度策略： (1 )为避免渠道水位漫堤，可开启临近上游退水闸适当排 出多余水量，紧急情况下，可关闭水库取水口闸门与上下游各节制闸， 下游采取减小供水流量的方式；(2)若闸门不能自由落下(或上行)，可 通过调整临近上下游节制闸闸门开度 ,进行必要的输水控制，防止渠 道水位升降幅度过大,从而达到正常输水的要求;( 3 )分析诱发事故的 因素，是机械故障、电气设备故障或是断电原因 ,紧急联系相关维修 人员进行现场故障排除，从而达到闸门灵活启闭的要求。
2、局部供电中断，不会对运行带来很大影响，特别是稳定运行 期，可维持原运行状态，并及时修复故障或开启备用电源。当运转状 态处在变化过程中，须立即开启备用电源，使各项操作不间断.
3、在通信中断期间,当全线处在稳定运行状态时,发生通信中断应 尽量维持运行状态不变；当运行状态处在变化过程中 ,应特别注意因 调度失灵引起的水位骤降或漫堤等问题，原则上维持运行变化趋势， 并及时采用其他方式与调度中心取得联系。
4、 发生重大突发事件应坚持属地为主原则,属地各级人民政府按 照有关规定全面负责突发事件的应急响应工作 ,超出本级应急处置能 力时，及时请求上一级应急救援指挥机构启动上一级应急预案。
5、应急调度结束后，要尽快采取措施恢复正常送水。
