生产装置钢结构吊装施工方案.docx

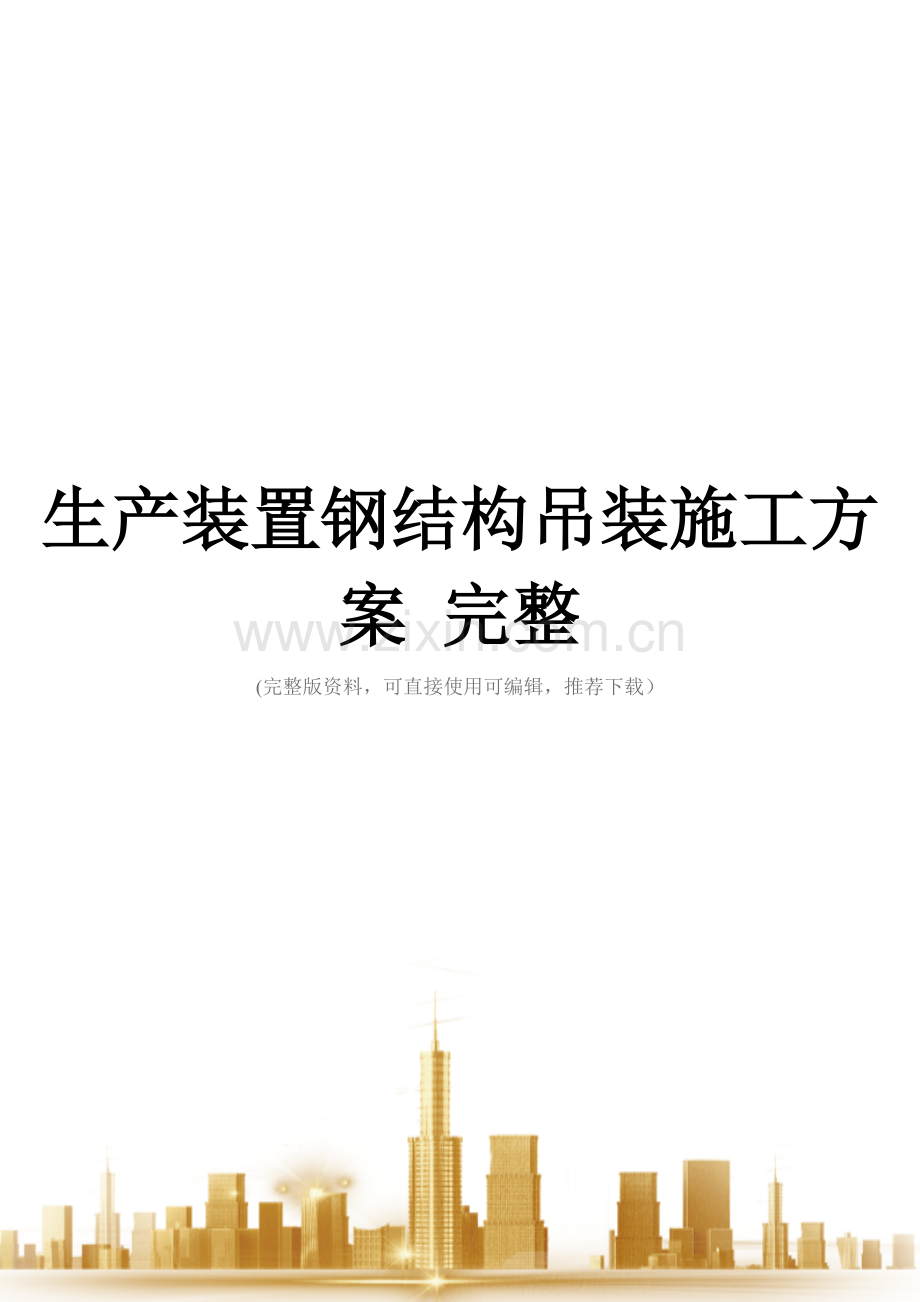

生产装置钢结构吊装施工方案 完整
(完整版资料，可直接使用可编辑，推荐下载）

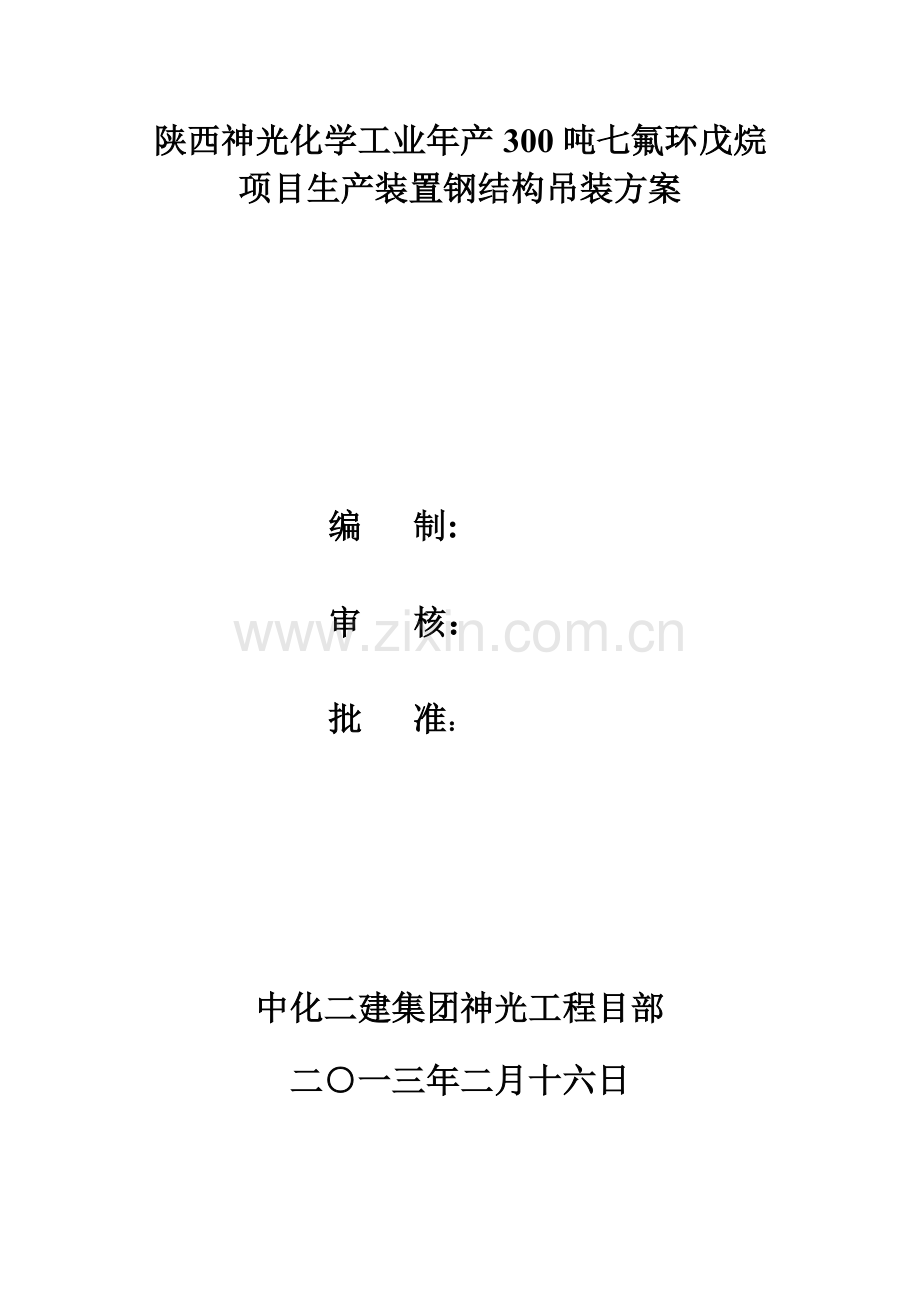

陕西神光化学工业年产300吨七氟环戊烷项目生产装置钢结构吊装方案

编 制:

审 核：

批 准：

中化二建集团神光工程目部
二○一三年二月十六日

目 录

1、工程概况
2、吊装前的准备工作
3、吊装顺序
4、钢柱吊装方法
6、连接梁的安装
7、吊装机械的选择
8、吊装安全技术措施

1。工程概况
本工程为年产300吨七氟环戊烷项目的生产装置钢框架,总重580余吨，结构体系为框架中心支撑结构,柱子的强轴方向采用刚接,弱轴采用铰接，并在弱轴方向布置柱间支撑，基础采用柱下钢筋混凝土筏板基础，在预制场进行预制、组装,现场进行吊装和焊接.高空作业多、安装难度大、交叉作业频繁、制作工期紧是本工程的特点。根据工程特点编此吊装方案。
2.吊装前的准备
准备工作的好坏，直接影响整个施工进度与安装质量，在结构安装前，要做好各项准备工作。
2.1.场地清理
在结构吊装前，先根据现场情况进行场地清理.在清理路线杂物的基础上，将其平整压实。
2.2基础验收
2.2.1建筑物的定位轴线、基础轴线和标高,应符合表中要求.
项目
允许偏差
建筑物的定位轴线
H/20000，且不应大于3。0
基础上柱的轴线
1.0
基础上柱底标高
±2。0
地脚螺栓位移
2.0
2.2.2根据土建单位基础的纵横轴线，在基础上弹出吊装柱子的准线，即每根钢柱翼缘边线与HW400×400×13×21翼缘外边线,作为钢柱吊装就位的准线。
2.3所有要吊装的构件吊装前须对接焊接、组装质量全面检查，确认没有问题后再进行吊装，以确保安装质量。如有特殊问题，待主框架安装完成后再完善。
2。4吊装前要将吊装用钢丝绳、卡环、托拉绳等提前准备好,并认真检查是否完好.
2.5吊装前把钢构件提前运输到安装位置附近。在运输工程中，必须保证构件的不变形，不损坏，一定要将构件固定可靠，支垫位置要正确，装卸吊点应符合要求。
2.6根据吊装顺序及施工现场实际情况,合理组织运输工作，一定要为吊装配套提供构件。
2.7吊装前应对构件弹线并编号。
2。7。1钢柱在柱身三面弹出几何中心线，在柱顶要弹出截面中心线，以便于安装屋架，在牛腿上应弹出安装连接梁的吊装准线。
2。7。2在梁的两端及梁的顶面吊装前应弹出安装中心线.
3.吊装顺序
根据施工现场钢结构材料到货情况及施工进度,采用分件吊装法,即先吊组装成门字型框架，然后吊装连接梁及柱间支撑。
3。1钢柱的安装程序：
绑扎 起吊 就位 临时固定 校正 最终固定
3.2柱间连接梁、支撑的安装程序:
绑扎 起吊 就位 临时就位 电焊固定。
4、门字型框架吊装
4.1吊装方法简述
门字型框架吊装前，实测1-10轴基础南北方向顶标高（在基础中心线方向测量），以及A/B基础东西方向标高（在基础中心线方向测量），并逐一做好记录。在钢柱侧面相应位置焊一临时支撑牛腿。牛腿高度根据实测尺寸计算所得。钢柱就位时,临时牛腿支撑于基础上,然后调整标高及中心尺寸,用钢楔固定后进行灌浆。
4.2吊装时门字型框架的绑扎
钢柱绑扎采用直吊绑扎法，卡环必须卡在钢柱之间的钢梁上，两端保持对称，起吊后，框架处于直立状态，起重构要超过柱顶，对柱子绑扎,要避免空中脱钩，确保吊装安全。吊装时为便于调整钢柱方位，应设托拉绳。
4。3吊装时，将框架直立后,再将框架吊至高于基础100-200mm高度，调整方位后放入基础就位。
4。4钢柱就位后应使柱身基本垂直，摘钩前有两个人在柱的两个对面用撬棍撬动柱脚进行微动,使柱子的定位线对准基础的准线。
4.5钢柱找正后进行点焊,应两人从相对两个面，面对面的打紧四周的楔块，然后再加设斜撑或揽风绳临时固定。
4.6钢柱平面位置校正时，如发现钢柱在平位置上有所走动,可用一侧打紧楔块，而另一侧放松楔块的方法进行校正.
4.7对于柱的垂直度的校正,用两台经纬仪从柱子的相邻两面观测中心线是否垂直，若偏差超过允许值,则用楔块的松紧,手动千斤顶等予以校正。
4.8钢柱的允许偏差值见下表
钢柱安装的允许偏差
项目
允许偏差（mm）
柱脚底座中心线对定位轴线的偏移
5。0
柱基准点标高
+3
-5。0
弯曲矢高
H/1200，且不应大于15
柱轴线垂直度
H/1000,且不应大于25。0
6.连接梁的安装
6。1安装连接梁，采用两点对称绑扎,吊钩对准重心，水平起吊，并使吊车梁端部的吊装准线与牛腿顶面的吊装准线对准.
6.2连接梁就位后，应校正其标高、平面位置和垂直度等,校正完毕后方可紧固螺栓，焊接。
7.吊装机械的选择
生产装置钢结构门字型框架重量如下:
1-10轴门字型框架 6680kg 长度L=14.5m
GZ2 1989kg 长度L=14。5m
根据现场条件，钢柱最大吊装半径15m，查50t吊装起重性能表，当作业半径为12m,杆长25。5m时，其重量为7。1t〉6。28t,故选用50t吊车进行吊装.
8。吊装安全技术措施
8。1吊装现场禁止非工作人员入内。
8.2吊装前仔细检查钢丝绳、卡环等吊具是否完好，确保吊装安全。
8。3 吊装作业专人指挥信号要正确，起重臂下严禁站人。
8。4 发现吊钩与卡环出现变形或裂纹,不得再使用.
8.5 起吊构件时，吊钩的升降要平稳，避免紧急制动和冲击。
8.6患心脏病或高血压的人不宜作高空作业，以免发生头昏眼花而造成人身安全事故。
8。7酒后或睡眠不足不得进入施工现场.
8.8 进入施工现场的人员，必须戴好安全帽和手套，高空作业必须系好安全带，所带的工具，要用绳子扎牢或放入工具包内。
8.9 在高空进行电焊焊接，要系好安全带，戴好防护罩，潮湿地点作业，要穿绝缘鞋.
8。10其它未尽事宜，严格按各工种操作规程执行.

下面总结范文为赠送的资料不需要的朋友,下载后可以编辑删除！祝各位朋友生活愉快！

员工年终工作总结【范文一】
　　201x年就快结束,回首201x年的工作，有硕果累累的喜悦，有与同事协同攻关的艰辛，也有遇到困难和挫折时惆怅，时光过得飞快，不知不觉中，充满希望的201x年就伴随着新年伊始即将临近。可以说，201x年是公司推进行业改革、拓展市场、持续发展的关键年。现就本年度重要工作情况总结如下：
　　一、虚心学习,努力工作
　　(一）在201x年里，我自觉加强学习,虚心求教释惑，不断理清工作思路，总结工作方法，一方面，干中学、学中干，不断掌握方法积累经验.我注重以工作任务为牵引，依托工作岗位学习提高，通过观察、摸索、查阅资料和实践锻炼，较快地完成任务。另一方面，问书本、问同事,不断丰富知识掌握技巧。在各级领导和同事的帮助指导下，不断进步，逐渐摸清了工作中的基本情况，找到了切入点，把握住了工作重点和难点。
　　(二)201x年工程维修主要有：在卫生间后墙贴瓷砖，天花修补，二栋宿舍走廊护栏及宿舍阳台护栏的维修,还有各类大小维修已达几千件之多！
　　（三)爱岗敬业、扎实工作、不怕困难、勇挑重担，热情服务，在本职岗位上发挥出应有的作用
　　二、心系本职工作,认真履行职责,突出工作重点，落实管理目标责任制。
　　（一)201x年上半年，公司已制定了完善的规程及考勤制度。201x年下半年，行政部组织召开了年的工作安排布置会议年底实行工作目标完成情况考评，将考评结果列入各部门管理人员的年终绩效.在工作目标落实过程中宿舍管理完善工作制度，有力地促进了管理水平的整体提升。
　　(二)对清洁工每周不定期检查评分，对好的奖励,差的处罚.
　　(三）做好固定资产管理工作要求负责宿舍固定资产管理，
　　对固定资产的监督、管理、维修和使用维护.
　　（四）加强组织领导，切实落实消防工作责任制,为全面贯彻落实“预防为主、防消结合"的方针，公司消防安全工作在上级领导下,建立了消防安全检查制度，从而推动消防安全各项工作有效的开展.
　　三、主要经验和收获
　　在安防工作这两年来,完成了一些工作，取得了一定成绩,总结起来有以下几个方面的经验和收获：
　　(一)只有摆正自己的位置，下功夫熟悉基本业务，才能更好适应工作岗位。
　　(二)只有主动融入集体，处理好各方面的关系，才能在新的环境中保持好的工作状态。
　　（三）只有坚持原则落实制度，认真统计盘点，才能履行好用品的申购与领用.
　　（四)只有树立服务意识，加强沟通协调，才能把分内的工作做好。
　　（五)要加强与员工的交流，要与员工做好沟通，解决员工工作上的情绪问题，要与员工进行思想交流.
　　四、加强检查，及时整改,在工作中正确认识自己。
　　(一)开展常规检查.把安全教育工作作为重点检查内容之一.冬季公司对电线和宿舍区进行防火安全检查。
　　（二）经过这样紧张有序的一年，我感觉自己工作技能上了一个新台阶，做每一项工作都有了明确的计划和步骤，行动有了方向，工作有了目标，心中真正有了底！基本做到了忙而不乱，紧而不散，条理清楚，事事分明，从根本上摆脱了刚参加工作时只顾埋头苦干，不知总结经验的现象。就这样,我从无限繁忙中走进这一年，又从无限轻松中走出这一年，还有，在工作的同时,我还明白了为人处事的道理，也明白了，一个良好的心态、一份对工作的热诚及其相形之下的责任心是如何重要
　　(三）总结下来：在这一年的工作中接触到了许多新事物、产生了许多新问题，也学习到了许多新知识、新经验，使自己在思想认识和工作能力上有了新的提高和进一步的完善。在日常的工作中，我时刻要求自己从实际出发，坚持高标准、严要求，力求做到业务素质和道德素质双提高。
　　五、要定期召开工作会议,兼听下面员工的意见，敢于荐举贤才，总结工作成绩与问题,及时采取对策!
　　六、存在的不足
　　总的来看，还存在不足的地方，还存在一些亟待我们解决的问题，主要表现在以下几个方面：
　　1、对新的东西学习不够，工作上往往凭经验办事，凭以往的工作套路处理问题,表现出工作上的大胆创新不够。
　　2、本部有个别员工，骄傲情绪较高，工作上我行我素,自已为是，公司的制度公开不遵守，在同事之间挑拨是非,嘲讽，冷语,这些情况不利于同事之间的团结，要从思想上加以教育或处罚，为企业创造良好的工作环境和形象。
　　3、宿舍偷盗事件的发生，虽然我们做了不少工作，门窗加固，与其公司及员工宣传提高自我防范意识,但这还不能解决根本问题,后来引起上级领导的重视，现在工业园已安装了高清视频监控系统，这样就能更好的预防被盗事件的发生.
　　七、下步的打算
　　针对201x年工作中存在的不足，为了做好新一年的工作，突出做好以下几个方面：
　　（一）积极搞好与员工的协调，进一步理顺关系；
　　(二）加强管理知识的学习提高，创新工作方法，提高工作效益；
　　(三）加强基础工作建设,强化管理的创新实践,促进管理水平的提升。
　　在今后的工作中要不断创新，及时与员工进行沟通,向广大员工宣传公司管理的相关规定，提高员工们的安全意识，同时在安全管理方面要严格要求自己，为广大公司员工做好模范带头作用.在明年的工作中，我会继续努力，多向领导汇报自己在工作中的思想和感受，及时纠正和弥补自身的不足和缺陷。我们的工作要团结才有力量，要合作才会成功，才能把我们的工作推向前进!我相信：在上级的正确领导下，cssm大安防的明天更美好!
　　员工年终工作总结【范文二】
　　一个人静静的站在窗边，看着路上一辆辆行驶的车辆，不由的想起了以前。转瞬间来到红牛已经一年多了,有过开心与欢乐，悲伤与泪水,还有坎坷。
　　XX，崭新的一年,而现在已经过去了半年,在这半年里我又学到了很多的知识。在这半年的工作中我学到了许多平时学不到的岗位知识，尤其这几次停机时跟着设备维修人员一起检修设备时又让我对设备的工作原理有了更深了解，从而使我提高了岗位操作技能，更重要的是,在处理故障的同时，我能够熟练的将学到的新知识与操作技能相结合,减少了处理故障的时间，提高了处理故障的能力.同时也还存在着许多的不足与缺点。
　　学到了什么：1现在对所在岗位的设备工作原理有了更进一步的了解,从而提高了处理故障的能力与技巧,减少了处理故障的时间。2对整条生产线也有了的了解，在其他岗位出现故障时自己也能过去帮上忙。3现在和相邻岗位的伙伴配合的更加默契了，在彼此的岗位出现故障时只要对方一个手势就会明白自己该做些什么。4在开班后会时通过主管描述生产线场的情况和岗位点评时悟出了什么情况重要.什么情况紧急，在同时出现多个突发事件时怎样能有条不紊的处理好每件事。5在观看“XX年度《感动中国》人物”颁奖典之后我感受到我们每个人都很平凡，但在平凡的人生中，也可以做出不平凡的事情，我们每个人都可以通过自己的努力实践,也可以从他们的身上吸取力量，不断前进.
　　存在的不足与缺点：1在岗位出现较大的故障时有些手足无措心里还有些急躁，如果长时间没处理好的话心里还来气。2缺乏较好的工作方法，同样的一件事看别人做起来时觉得挺轻松，当轮到自己做的时候不但没做太好而且还累的满头大汗。3口语表达能力较差,在岗位之间的沟通或者是和伙伴们聊天的时候自己心里想的意思总是不能用理想的语句表达出来。
　　下半年的目标：在今后的日子里，争取把自己不足的地方弥补回来，多加学习以提高自己的综合能力，上班时调整好自己的心态,多加认真，争取以零失误来回报公司对我的培养。
　　最后，中心的祝愿公司的明天会更加的灿烂辉煌。
　　员工年终工作总结【范文三】
　　时光荏苒，XX年年很快就要过去了，回首过去的一年，内心不禁感慨万千……时间如梭，转眼间又将跨过一个年度之坎,回首望，虽没有轰轰烈烈的战果，但也算经历了一段不平凡的考验和磨砺.非常感谢公司给我这个成长的平台,令我在工作中不断的学习，不断的进步,慢慢的提升自身的素质与才能，回首过往，公司陪伴我走过人生很重要的一个阶段，使我懂得了很多,领导对我的支持与关爱，令我明白到人间的温情,在此我向公司的领导以及全体同事表示最衷心的感谢，有你们的协助才能使我在工作中更加的得心应手，也因为有你们的帮助，才能令到公司的发展更上一个台阶，在工作上，围绕公司的中心工作，对照相关标准,严以律己，较好的完成各项工作任务。
　　在作风上，能遵章守纪、团结同事、务真求实、乐观上进,始终保持严谨认真的工作态度和一丝不苟的工作作风，勤勤恳恳，任劳任怨。在生活中发扬艰苦朴素、勤俭耐劳、乐于助人的优良传统,始终做到老老实实做人,勤勤恳恳做事，勤劳简朴的生活,严格要求自己，在任何时候都要起到模范带头作用。
　　今后努力的方向：随着公司各项制度的实行，可以预料我们的工作将更加繁重，要求也更高，需掌握的知识也更高更广。为此,我将更加勤奋的工作,刻苦的学习，努力提高文化素质和各种工作技能，为公司做出应有的贡献。即将过去的这一年，在公司领导及各部门经理的正确领导与协助下，我们的工作着重于公司的经营方针、宗旨和效益目标上，紧紧围绕重点展开工作，
　　在紧张的工作之余，加强团队建设，打造一个业务全面，工作热情高涨的团队.作为一个管理者，对下属充分做到“察人之长、用人之长、聚人之长、展人之长”，充分发挥他们的主观能动性及工作积极性.提高团队的整体素质，树立起开拓创新、务实高效的部门新形象.我充分认识到自己既是一个管理者，更是一个执行者。要想带好一个团队，除了熟悉业务外，还需要负责具体的工作及业务，首先要以身作则，这样才能保证在人员偏紧的情况下，大家都能够主动承担工作。
　　对此我向领导做如下工作报告：
　　一、严于律已，自觉加强党性锻炼，党性修养和政治思想觉悟进一步提高
　　一年来，我始终坚持运用马克思列宁主义的立场、观点和方法论，运用辩证唯物主义与历史唯物主义去分析和观察事物，明辨是非，坚持真理，坚持正确的世界观、人生观、价值观，用正确的世界观、人生观、价值观指导自己的学习、工作和生活实践，在思想上积极构筑抵御资产阶级民主和自由化、拜金主义、自由主义等一切腐朽思想侵蚀的坚固防线。热爱祖国,热爱中国共产党，热爱社会主义，拥护领导的管理思想，坚信社会主义最终必然战胜资本主义，对社会主义充满必胜的信心。认真贯彻执行党的路线、方针、政策，为加快社会主义建设事业认真做好本职工作。工作积极主动,勤奋努力,不畏艰难，尽职尽责，在平凡的工作岗位上作出力所能及的贡献。
　　二、强化理论和业务学习，不断提高自身综合素质
　　我重视加强理论和业务知识学习,在工作中，坚持一边工作一边学习，不断提高自身综合素质水平。
　　(1)是认真学习“三个代表"重要思想，深刻领会“三个代表”重要思想的科学内涵，增强自己实践“三个代表”重要思想的自觉性和坚定性;认真学习党的十六大报告及十六届三中、四中全会精神，自觉坚持以党的十六大为指导,为进一步加快完善社会主义市场经济体制，全面建设小康社会作出自己的努力。
　　(2）是认真学习工作业务知识，重点学习公文写作及公文处理和计算机知识。在学习方法上做到在重点中找重点，抓住重点，并结合自己在公文写作及公文处理、计算机知识方面存在哪些不足之处，有针对性地进行学习，不断提高自己的办公室业务工作能力。
　　（3）是认真学习法律知识，结合自己工作实际特点，利用闲余时间，选择性地开展学习，学习了《中华人民共和国森林法》、《森林防火条例》、《中华人民共和国土地管理法》、《广西壮族自治区土地山林水利权属纠纷调解处理条例》、通过学习，进一步增强法制意识和法制观念。
　　三、努力工作，按时完成工作任务
　　一年来，我始终坚持严格要求自己，勤奋努力，时刻牢记公司制度，全心全意为公司创造利益的宗旨，努力实践公悸非逦计划性、前瞻性、领导性强;开拓进取，经常提出合理化建议并获采纳,完成较重的本职工作任务和领导交办的其它工作；讲究工作方法，效率较高;能按时或提前完成领导交办的工作,工作成绩比较突出，效果良好.
　　四、在廉的方面：
　　(1）严格执行和维护党的“四大纪律八项要求”，纪律、经济工作纪律，工作纪律。自觉做到与公司保持高度一致，不阳奉阴违、自行其是；遵守民主集中制,不独断专行、软弱放任；依法行使权力，不滥用职权、玩忽职守；廉洁奉公，不接受任何影响公正执行公务的利益;不允许他人利用本人的影响谋取私利； 公道正派用人,不任人唯亲、营私舞弊；艰苦奋斗，不奢侈浪费、贪图享受;务实为公司，员工,不弄虚作假、与公司争利。
　　（2）在干部选拔任用工作中，认真执行《行员管理暂行办法》的有关规定，坚持公开、平等、竞争、择优的原则，推动协盛用人机制的改革，并逐步走向法治化的轨道.
　　（3）严格执行各项规章制度,坚决纠正行业不正之风。本人以身作则，严格要求，坚持以制度用人，以制度管人，并引导、教育员工自觉执行协盛各项规章制度，树立爱公司如家、爱岗敬业的良好风尚。
　　(4）密切联系客户，努力实现、维护、发展公司和客户的根本利益。本人牢固树立正确的权力观、地位观、利益观,树立为人民服务的思想，把客户满意不满意、拥护不拥护、赞成不赞成作为工作的出发点和落脚点，努力为公司办实事、办好事。为客户创造利润就是为公司创造价值。
　　（5)按规定执行个人重大事项报告制度。
　　总的来说，一年来，本人分管、协管的部门较多，工作范围广、任务重、责任大，由于本人正确理解上级的工作部署，坚定执行公司和领导的经营方针政策,严格执行公司的规章制度,较好地履行了作为行政职务和作为专业技术职务的职责，发挥了领导管理和组织协调能力,充分调动广大员工的工作积极性，较好地完成了分管和协管股室全年的工作任务。
　　新的一年里我为自己制定了新的目标,那就是要加紧学习，更好的充实自己，以饱满的精神状态来迎接新时期的挑战。明年会有更多的机会和竞争在等着我，我心里在暗暗的为自己鼓劲。要在竞争中站稳脚步。踏踏实实，目光不能只限于自身周围的小圈子，要着眼于大局，着眼于今后的发展。我也会向其它同事学习,取长补短,相互交流好的工作经验,共同进步。征取更好的工作成绩。

钢结构吊装专项施工方案

建设单位：      珠海市希友达油墨涂料
工程名称：            新建厂房1、2工程
工程地点：      广东省珠海市斗门三村工业区
施工单位： 广东华怡（集团）建筑工程珠海分公司

编制单位： 广东华怡建筑公司珠海分公司审批单位： 珠海市建浩工程监理
技术负责人:                      审批负责人：
编制日期:    2006年6月15 日      审批日期:

目  录
一。    编制本施工组织的目的……………………………………3
二。    编制本施工组织的规范和标准……………………………3
三。工程概况…………………………………………………….3
四.钢结构工程制作与安装工艺……………………………….4
五.本工程的劳动力安排………………………………………19
六.本工程的技术装备，施工机械一览表……………………。20
八.采取的主要技术措施,赶工措施,质量安全与文明施工保证措施…………………………………………………………。23
28.................九。本工程的重点和难点及采取的相对应措施

一.目的
为了顺利，安全，按时完成珠海市希友达油墨涂料新建厂房1、2工程中的轻盖屋架钢结构工程,特编制本方案。
二.规范和标准
《建筑结构设计统一标准》        (GBJ68—84）
《建筑结构荷载规范》            （GBJ17—88)
《钢结构设计规范》              （GBJ17-88）
《钢结构工程施工及验收规范》    （GB5 5—95）
《钢结构工程质量检验评定标准》  （GB50221-95）
《建筑设计防火规范》            （GBJ16—87）
《建筑钢结构焊接规程》          (GBJ81-91）
《屋面工程技术规范》            （GBJ81—91)
三。工程概况
本工程位于珠海市三村工业园科技园内。是两座类型相同的，以钢筋混凝土结构为主，屋顶为轻盖屋架钢结构的多功能单层建筑，本工程两栋建筑面积：5501m2，跨度为32M，屋架顶最高为8.40米，屋架材料从下到上依次为H型钢梁（H600-1200×300×12×14)，C型檀条,屋面板,屋面板为30厚PU板，屋面采光板选用与屋面板板型配套的玻璃纤维聚脂采光板，厚度为1.5mm，风球为成品风球.
四.钢结构工程制作和吊装施工工艺
一。钢结构制作工程：（见表一: 钢结构制作生产流程图）钢结构制作是属于一种工业化生产，从原材料进场，放样，号料,零部件加工，组装，焊接，除锈，涂装,包装到运输，形成一个完整的流水作业方式。
钢结构制作的一般程序如下：
放样 → 号线  →  几何尺寸检查 →  下料剪切 →  打磨→  尺寸检查→  组装 →  焊接 → 校正  → 喷砂 → 底漆，面漆  → 检查  → 编号 → 运输
本工艺适用于钢柱、钢梁、钢屋架、铁网架、钢平台、连接构件及其它附设构件。
1、放样、号料和切割：
1）    放样:核对图纸的安装尺寸和孔距：以1:1的大样放出节点,核对各部分的尺寸；制作样板和样杆作为下料、弯制、铣、刨、制孔等加工的依据。放样时,铣、刨的工件要考虑加工余量,焊接构件要按工艺要求预留焊接收缩余量.
2）    号料:检查核对材料；在材料上划出切割、铣、刨、弯曲、钻孔等加工位置；打冲孔及标出零件编号等。号料时应尽可能做到合理用材。
3）    切割前应将钢材表面切割区域内的铁锈、油污等清除干净；切割后断口上不得有裂纹和大于1。0㎜的缺棱，并应清除边缘上的熔瘤和飞溅物等。
4）    切割载面与钢材表面不垂直度不大于钢材厚度的10%，且不得大于2.0㎜，精密切割的零件，其表面粗糙度不得大于0.03㎜。机械剪切的零件，其剪切线与号料线的允许偏差不得大于2.0㎜；断口处的截面上不得有裂纹和大于1.0㎜的缺棱，并应清除毛刺.机械剪切的型钢，其端部剪切斜度不得大于2mm。
    2、矫正、弯曲和边缘加工
1）    钢材矫正后，表面不应有明显的凹面和损伤,表面划痕深度不宜大于0.5㎜。
2）    零件、部件在冷矫正和冷弯曲时,其曲率半径和最大弯曲高，严格按照设计要求施工。
3、组装
1）    组装工作的一般规定：组装必须按工艺要求的次序进行,连接表面及焊缝每边30～50mm范围内的铁锈、毛刺和油污等必须清除干净.当有隐蔽焊缝时，必须元预施焊，经检验合格方可覆盖。
2)    布置拼装胎具时,其定位必须考虑预放出焊接收缩量及齐头、加工的余量.
3）    为减少变形，尽量采取小件组焊,经矫正后再大件组装。胎具及装出的首件必须经过严格检验，方可大批进行装配工作。
4)    装配好的构件应立即用油漆在明显部位编号，写明图号、构件号和件数，以便查找。
5）    无论弦杆、腹杆、应先单肢装椟焊接矫正,然后进行大组装。
6）    支座、与钢柱连接的节点板等，应先小件组焊，矫正后再定位大组装。
7）    放组装胎时放出收缩量，一般放至上限（L≤24m时放5mm,L〉24m时放8mm）。
8）    三角形屋架跨度15m以上,梯形屋架跨度24m以上，应起拱（1/500）。但小于上述跨度者，由于上弦焊缝较多，最好少量起拱（10mm左右）以防下挠.
4、焊接要求
1)、对接焊缝板边的构造要求（mm) ：
焊缝形式    构造成要求    附  注
I型缝    <10    6~10应双面焊
V型缝    10~20    须补焊缝根部

2）、埋弧自动焊焊丝，焊剂材质要求：
钢材型号    焊    丝    焊  剂
Q235    H08A或H08MnA    高锰酸硅型焊剂
3）、焊条直径与电流匹配:
焊条直径    Φ1。6    Φ2。0    Φ2.5    Φ3。2    Φ4.0    Φ5
电流(A)    25~40    40～60    50～80    100～130    160~210    200～270

4）、碳弧气钊工艺参数：
碳棒高度(mm）    电弧长度（mm）    空气压力（Mpa)    电流（A)
Φ6.0    1~3    0。4~0。5    230～300

5)。T型接头自动埋弧焊工艺参数：
焊角高度（mm)    焊丝直径(mm)    焊接电流(A)    焊接电压(V)
焊接速度mm/min
6    Φ4    600~650    34～36    500～600
8    Φ4    600～650    34～36    400～450
6）、焊接材料：本工程焊接用的焊条应符合GB / T700及GB / T1591规定,Q235钢用E43XX型焊条，Q345钢用E50XX型焊条。
7）、为了减  少焊接应力和变形,首先应选择合理的焊接顺序：对于焊接H型  钢,应先焊收缩量较大的焊缝，使焊缝能较自由地收缩，即先焊对接焊缝,后焊角焊缝;对于板材拼接，应先焊横向短焊缝,后焊纵向长焊缝;对于组合构件,应先焊受力较大的焊缝，后焊受力较小的焊缝，还可以采取反变形措施,即在焊前先将焊件人为地预先变形,其方向与焊后变形相反,大小与焊后变形相似。所有焊缝在焊接完后，应在普通检验合格的基础上,用超声波探伤来检查焊缝的内部缺陷。凡出现超标缺陷,都必须将缺陷清除干净后重新焊接,在同一处的返修次数不得超过两次.埋弧自动焊焊丝，焊剂选用规定： 其他数据见焊接工艺评定报告.
钢材型号    焊丝    焊剂
Q235    H08A或H08MnA    高锰高硅型
5、本工程钢构件连接主要采用高强螺栓连接,制孔采用台式电钻和套模钻孔，孔的定位,按设计图纸设计尺寸定出孔距，孔边距，孔中心距,复核无误后用钢铳在孔中心位置打点。钻孔时钻头要垂直于构件表面,不能倾斜。孔钻完后要清除孔周围的毛刺。用外六角形,符合GB3632-83，用于主要受力构件，手动扭矩板手初拧，专用的板手终拧至符合规范要求。
6、喷珠，底油漆工艺
构件表面喷珠要求达到Sa2。5级标准,采用G25规格的铁珠进行喷射,锈蚀等超过C级的钢材不允许使用。油漆防腐是钢结构制作的一个重要环节,每天完成喷珠除锈的构件，应在2小时内完成无机锌粉底漆 ,避免与空气接触时间过久造成返锈， 施工图中注明不涂层的地方，都不得涂层，安装处留有30~50mm宽的范围暂不涂刷。板面接合处需上高强螺栓，接面不能喷底漆，应采取隔离措施。
A、钢构件的除锈和涂底工作应在质量检查部门对制作质量检验合格后，方可进行.
B、本工程除锈用喷砂抛丸，直到钢材表面露出金属色泽为止。
C、涂层和涂料均依蓝图上设计总说明上来要求.
D、涂层时在雨天或钢构件表面上有结露都不宜作业，且涂后4小时不得淋雨。
7。构件编号
构件在刷漆完毕后，应在构件表面清晰明了编制构件编号，以便现场安装时依序吊装。 涂装完毕后，在构件上按原编号注明，重大的构件还应标明重心位置和定位标记。
8.构件制作完成后，检查部门应按照施工图的要求和现行国家标准<钢结构工程施工及验收规范>，<建筑钢结构焊接规程>的规定对成品进行检查验收。然后贴上合格证，构件就可以出厂了。
9.运输
构件出厂运输时，所有构件装车应在底部垫木头,各构件的重心尽量保持在同一垂直线上，构件用钢索捆扎牢固，构件与钢索接触部分应用软件物品垫好,以防构件油漆损坏.构件在运输过程中产生的变形，在拼装前矫正好。
二、钢结构受力构件安装
(一)。施工顺序:
（1）。机械设备：采用2台20吨吊车
(2)。主要安装顺序：先是吊装钢梁，后是檩条安装，再后是天沟安装,最后是天面板.
（3)。钢结构工程具体施工顺序：放线—梁脚预埋—吊装第一跨钢梁——安装部分檩条--然后是吊装第二跨钢梁和部分檩条-—按此顺序吊装和组合完全部屋架—-补刷油漆—安装彩板—收边包角-收尾修整—验收交付使用。
(二）．安装前的各项准备工作:
(1）。测量放线,定位控制:基础定位轴线（不少于4条),水准标点(不少于3点)及临时定位桩和基层钢柱预埋螺栓的位置。经监理复测后确认.
    （2).柱脚螺栓预埋的质量控制：可采用地脚螺栓一次或二次埋设方法，螺栓丝扣长度及标高，位移必须符合图纸和规范要求.埋设后进行交检.螺栓丝扣在安装前须抹黄油防止锈,在螺栓上设置调整标高螺母.以精确控制柱底面钢板的标高。柱底板与基础面间预留的空隙应用无收缩砂浆以捻浆法垫实。
（3）。场地平整压实。:按设计将场地分层压实至要求的标高,基础梁两侧填土必须严格夯实,并在两侧各1m范围内填土面高出基础梁表面50mm，防止吊车压坏地基梁。
(4）。构件进场准备：应与综合吊装相对应.构件（或成品件）应按吊装平面图指示位置放置。
(5)。试吊装：从最先入手的第一开间开始，沿吊装路线图先演试一遍.
（三）. 施工方法和施工机械
          该工程钢结构部分划分为三个部分：基础预埋工程，钢结构吊装工程及其它工程：
1.基础预埋工程：
        扎柱头上部钢筋完毕就要预埋柱底座的钢板和螺栓（铁件），预埋时用经纬仪控制纵横轴，水平仪和水平尺控制底座钢板面的水平面标高是否一致。
捣制柱头混凝土到顶时再测试新预埋的铁件是否符合标准，否则采取矫正措施,达到标准为后再捣制完毕。
2.钢结构工程吊装施工工艺：
(1).立柱的吊装：
    钢梁吊装前先确保柱顶混凝土达到设计强度的95％后方可进行吊装，吊装时用经纬仪控制梁的垂直度。钢梁在吊装前首先要检查钢 梁与基础上两个方向的中心线(或轴线）是否有弹好,如有遗漏或错误应以补充或纠正.为使钢梁吊起后的垂直度一致。采用短扁担索具,吊点位于钢梁两端的3.5m处.为防止吊点滑动,应包裹麻袋.
然后用吊车钢梁吊升.吊钢梁时，起重半径不变，吊钩对准吊点升钩,梁底沿地面滑行,直至钢梁垂直吊离地面,然后转臂,柱脚对准混凝土柱顶下落对位,为了减少钢梁滑行时与地面的摩阻力，可在梁底下放置滑行小车，平面布置时柱的绑扎点宜靠近柱基，使混凝土柱中心与绑扎点在同一起重半径圆弧上,即两点共弧. 钢梁就位后在不脱钩的情况下进行纠正，在收紧地脚螺栓和临时缆风绳稳定后,方可摘钩。
（2）檩条的吊装:

    (1)。屋面檩条:将每一间7根檩条捆绑好后一次吊至屋面上,然后人工逐根安放于相应的位置上.随后安装固定螺栓与隅撑。
(3）.屋面板的吊装：
(a）。屋面板在成品出厂时已按此数量包装捆绑好吊起。成捆放在靠近屋面梁处，不允许放在檩条跨度的中部.
（b).每块板在运输和吊装过程中要注意搓口的保护。
（c).屋面板必须在檩条和水平支撑安装好后方可进行安装.从第1轴开始,由下而上逐块铺张。每间的轴线为控制线,每铺完一间后,在检查铺张的屋面板是否纵横对齐和是否在控制线上，避免造成积虑误差的情况。
(d)天沟安装，天沟必须在靠女儿墙边的檀条安装复核无误后方可安装,安装时，注意在雨水落管口的位置找好坡度，注意焊缝的处理.
(e）。屋面板的安装:
屋面板的平面刚度较小,吊装时应使四根吊索受力均匀，起吊时，用四根等长的千斤绳钩住吊环即可.每开间屋面板的安装顺序，应自两边檐口逐次对称地向屋脊推进，避免屋架半边受荷，每安一块对位后即与自攻钉临时锚固于檩条上,最后才固定.
(e）。注意防（台)风工作，当有6级以上大风应停止铺屋面板工作.
四）安装要求
1）一般规定
（1）    吊装时，把起吊构件吊至设计图纸规定的位置上，经初步校正并固牢后才松开吊钩。
（2）    多层框架构件的安装，应在每完成一个层间的柱后,必须按有关规定校正后，才继续安装上一个层间；但在该层安装时，应同时考虑下一个层间安装的偏差值。
(3)    已安装的结构单元，在检测调整时，应考虑风力、温度和日照等外界环境影响而出现的自然变形。吊车梁和轨道的调整应在主要构件固定后方可进行。
(4）    凡是设计要求顶紧的节点，相互接触的两个平面必须保证有70%的紧贴；检查时应用0.3mm的塞尺插入深度的面积之和不得大于总面积的30%。边缘最大的间隙不得大于0.8mm。
（5）    应根据基础验收复核各项数据，并标注在基础表面上。
（6）    支承面、支座和地脚螺栓的位置、标高等的偏差超出规范要求时应作好技术处理。
(7）    复核安装定位使用的轴线控制点和测量标高的基准点。
(8）    钢柱脚下面的支承构造，应符合设计图纸的要求，基础面需要填垫钢板时,每迭不得多于三块。
（9）    钢柱脚所填垫钢板底面与基础面存有空隙时，应用细石混凝土浇灌密实。
(10）    根据所使用的吊装机具，按照施工组织设计的要求搭设操作平台或脚手架。
（11）    凡构件在吊装过程由于起吊点的位置关系而有使杆件临时改变受力性质的,均需要对杆件采取临时加固措施,以防杆件失稳、变形或损坏。
(12）    安装时用的测度量具应与钢结构构件制作时用的钢尺进行校核，并取
