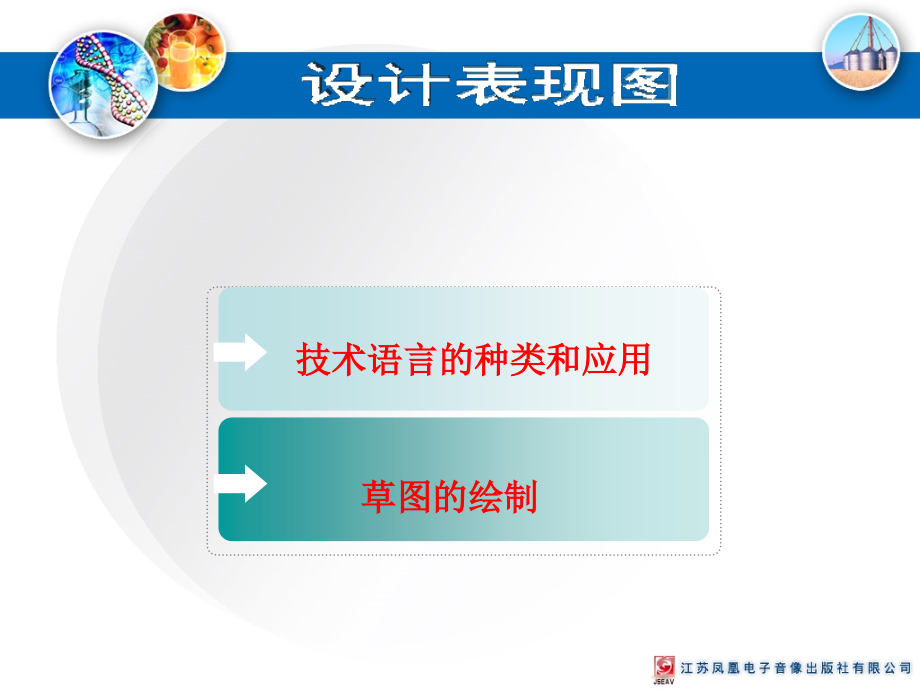

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,第六单元 设计图样的绘制,设计表现图,技术语言的种类和应用,草图的绘制,本课件主要向学生展示常见的技术图样和草图绘制的方法步骤，给学生较强的视觉冲击，提高学生学习的兴趣。,设计表现图,一、技术语言,1.,什么是技术语言,(,Technical Language,),？,技术语言是一种在,技术活动,中进行信息交流的,特有的语言形式,。,设计表现图,请同学们想一想，在日常生活中接触过哪些技术语言？,(1),口头语言是一种常见的技术语言。,请你在自己的文具中任选一样，再用口头语言对它的特征进行描述。,2.,技术语言的种类,(2),符号,禁止行驶,禁止非机动,车辆通行,禁止掉头,残疾人设施,安全出口,停车处,禁止携带宠物,注意,你认识下面这些符号吗？,技术语言的种类,机械加工图,(3),图样,在工程技术中最常用的一种表达、交流工具。,技术语言的种类,建筑施工图,电子电路图,图样,在工程技术中最常用的一种表达、交流工具。,网络布线图,技术语言的种类,(4),图表,通常用于统计数据的表达。,技术语言的种类,图表：通常用于统计数据的表达，构思方案的呈现。,草 图,效果图,(5),模 型,房屋模型,船模,技术语言的种类,航模,(6),肢体语言,旗,语,技术语言的种类,(7),声音,声音也是一种技术语言，如号音、汽笛、喇叭等在表达某些特殊信息时发出的声音，如摩尔斯电码。,摩尔斯电码,电报通信的语言是由电码符号组成的。电报通信最早是由美国的摩尔斯在,1844,年发明的，所以电码符号也被叫做摩尔斯电码（,Morse code,）。电码 符号由两种基本信号和不同的间隔时间组成：短促的点信号“”，读“的”（,Di,）；保持一定时间的长信号“”，读“答”（,Da,）。由于各国文字不同，电码符号也不尽相同，比如中国、日本及俄国都有代 表本国文字的电码符号。在业余无线电通信中，全世界运用统一的电码。,技术语言的种类,(8),计算机语言,技术语言的种类,3.,技术语言有什么特征？,言简意赅,通俗直观,规范统一,图表和图样,技术语言最重要的两种：,图表和图样,图表最基本的是,正等轴测图,图样最基本的是,三视图,绘制草图,构思草图,设计草图,草图的分类,草图的绘制,a.,徒手绘图分几步？,b.,网格法徒手画的动作要领？,c.,基本图形怎么画？,d.,直线与曲线的连接怎么画？,草图的绘制,(1),徒手绘图：,第一步：掌握正确的握笔姿势；,第二步：徒手画线练习；,第三步：提高对笔的控制能力。,(2),网格徒手图：,要领：,与地面垂直的线垂直画,，,与地面平行的线按网格的斜线画,，同时,以网格的小格来确定物体的比,例,。,(3),基本图形的画法：,画圆,画圆柱体,画立方体,画圆锥体,草图的绘制,（,4,）草图绘制的步骤,选用合适的笔,来画图。,（,2H,铅笔）,在方格纸上按照构思好的设计方案，,画出产品的外观比例,关系。,在准备好的透视网格纸上，,画出产品的透视线,，先画淡一些，等画完图形后，再描深轮廓。,画产品的中间调子，注意色彩过渡自然。,二 三 四,细致描画产品的亮部及高光部位。,描绘产品放置平面上的阴影，突出形体的体积感和质量感。,五,六,小结：,种类,特征：,言简意赅 通俗直观,技术语言,草图,构思草图,设计草图,图样,图表,模型,符号,手势旗语,计算机演示,口头语言,
