1NO7信令基础知识.pptx

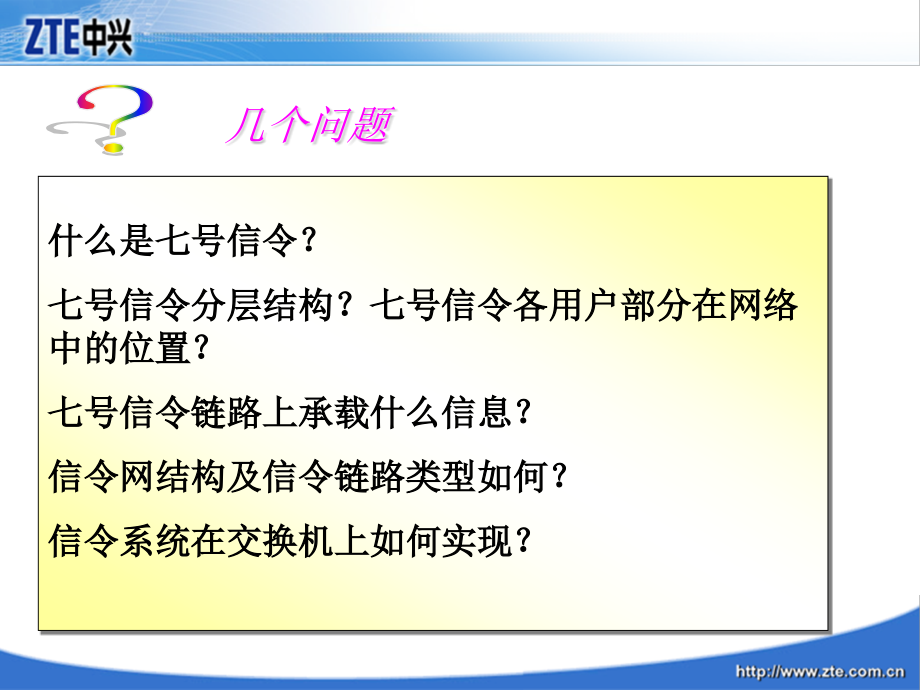

,七号信令概述,几个问题,什么是七号信令？,七号信令分层结构？,七号信令各用户部分在网络中的位置？,七号信令链路上承载什么信息？,信令网结构及信令链路类型如何？,信令系统在交换机上如何实现？,?,基 本 概 念,七号信令分层结构,七号信令消息结构,七号信令网结构,七号信令系统在交换机上的实现,信令,信令是通信系统中不同设备之间,交换的信息。控制通信设备动作的信号。,控制信号,信 令 的 分 类,用户线信令,局 间 信 令,共 路 信 令,随 路 信 令,工作区域分：,传递途径分：,七号信令属于局间共路信令,SSS7,NETWORK,PSTN,B-ISDN,N-ISDN,PSPDN,Mobile,Network,SCP,SSP,IP,SMS,Service,Provider,End-User,End-User,End-User,End-User,DB,INTERNET,End-User,Internet,信令系统,信令系统包括一套完整的信令和操作程序，,信令系统是产生、发送、接受和识别信令所需软,件和硬件的集合体。,七号信令的特点,A.,信道利率高,B.,信令传递速度快,C.,信令消息容量大,D.,信令网和通信网分离,E.,便于扩充新的信令规范,基 本 概 念,七号信令分层结构,七号信令消息结构,七号信令网结构,七号信令系统在交换机上的实现,No.7,信令系统的规程结构,OSI,参考模式,MTP-1,MTP-2,MTP-3,SCCP,TCAP,OMAP,MAP,ISUP,TUP,OSI-1,OSI-2,OSI-3,OSI-46,OSI-7,INAP,INAP,：智能网应用部分,MAP,：移动通信应用部分,OMAP,：操作维护应用部分,TCAP,：事务能力应用部分,SCCP,：信令连接控制部分,TUP,：电话用户部分,ISUP,：,ISDN,用户部分,MTP2,：消息传递部分,2,MTP1,：消息传递部分,1,MTP3,：消息传递部分,3,英文缩写,MTP:Message Transfer Part,SCCP:Signaling Connection Control Part,TCAP:Transaction Capabilities Application Part,TUP:Telephone User Part,ISUP:Isdn User Part,MAP:Mobile Application Part,OMAP:Operations,Maintenance and Administration Part,INAP:Intelligent Network Application Part,用户级,网络级,链路级,物理级,物理级,链路级,网络级,用户级,第四级,L4,第三级,L3,第二级,L2,第一级,L1,物理通道,逻辑通道,逻辑通道,逻辑通道,采用功能级的结构,各功能级之间有一定的联系,但又相互独立,某个功能级的改变,不影响其他功能块,.,各功能块之间通过相应的专用接口互相联系,.,两个,NO.7,系统之间只通过最底层的,L1,进行实际的物理通道相连,两个,NO.7,系统之间所有的消息传递都通过,L1,来进行,.,同时,L2,、,L3,、,L4,也只处理对应功能级发送过来的消息。,MTP1-,信令数据链路功能（第一级）,提供一条用一种速率传递信令的双向数据通道,规定该数据通道的,物理、电气、功能特性及接入方法,速率,64kb/s,、,2Mb/s,高速链,占用时隙：我国一般采用,PCM,一次群的,TS1,或,TS16,PCM,系统有,31,个时隙可用，原则上每个电路都能传送,信令。,MTP,各功能级的主要功能,MTP2-,信令数据链路功能（第二级）,第二级功能,提供在信令点间信令消息可靠传递的机制,。,保证数据的可靠传递，对消息进行“包装”,。,其主要功能包括：,信号单元定界和定位；,差错检测；,误差校正；,起始定位；,流量控制。,信令链路的误差监视；,处理机故障控制,MTP3-,信令网功能级（第三级）,功能：,A,信令消息处理功能；,B,信令网管理功能,信令消息处理功能：,消息识别，消息分配，消息编路,；,信令网管理功能：,信令业务管理，信令链路管理，信令路由管理,；,信令网功能级的功能结构,SCCP,（,Signalling Connection Control Part,）即信令连接控制部分，与,MTP,相结合，提供相当于,OSI,结构的网络层功能，实现信令消息在任意两个信令点之间透明的直接传输。并将,SCCP,和,MTP,合称为网络业务部分（,NSP,）。,SCCP,可以向用户提供无连接服务和面向连接服务。,为了开放,ISDN,端到端补充业务，智能网业务，移动电话的漫游和频道切换，短消息等业务，一定要在七号信令网中的各信令点添加,SCCP,功能。,SCCP,的主要功能,TUP,：普通电话用户部分；,ISUP,：,ISDN,用户部分。,TCAP,：事务处理应用部分,MAP:,移动应用部分,INAP:,智能网应用部分,CAP:CAMEL,应用部分,BSSAP:,基站子系统应用部分,应用层主要协议,基 本 概 念,七号信令分层结构,七号信令消息结构,七号信令网结构,七号信令系统在交换机上的实现,信令单元及其结构,NO.7,信令系统采用分组交换方式传送各种,消息信令时是通过信令消息的最小单位,信,令单元,(SU),来传送的,.,为满足不同业务的需求,故,NO.7,中采用,不等,长,的信令单元,(,由若干个,8,位位组组成的,).,首先发送的比特,填充信令单元（,FISU,）,F,F,CK,LI,FIB,FSN,BIB,BSN,8 16 2 6 1 7 1 7 8,首先发送的比特,F,F,CK,S F,LI,FIB,FSN,BIB,BSN,8 16 8or16 2 6 1 7 1 7 8,首先发送的比特,8 16 8n 8 2 6 1 7 1 7 8,F,F,CK,SIF,SIO,LI,FIB,FSN,BIB,BSN,n2,链路状态信令单元（,LSSU,）,消息信令单元（,MSU,）,不同信令单元的划分,由第四级或第三级产生的可变长的消息信令单元（,MSU,）,用途,用于传递来自第四级（用户级）的信令消息或,信令网管理消息。,由第二级产生的链路状态信令单元（,LSSU,）,用途,用于链路启用或链路故障时，表示链路的状态。,由第二级产生的插入信令单元（,FISU,），亦称填充信号单元。,用途,用于链路空或链路拥塞时填补位置，并保持信,号链路的同步。,指示信号单元的起点,信号单元的结尾标记符,标记符码型为,01111110,标记符（,F-FLAG,）,F,F,F,F,F,signal units,signal units,signal units,signal units,01111110,start,start,end,delimitation,顺序号（,FSN,、,BSN,）：,前向顺序号（,FSN,）是正在发送的信号单元本身的序号。,后向顺序号（,BSN,）是证实已正确接收的信号单元的序号。前向顺序号和后向顺序号为二进制码表示的数，长度为,7,比特，循环顺序从,0,到,127,。,顺序号（,FSN,、,BSN,）,指示比特（,FIB,、,BIB,）：,前向指示比特（,FIB,）和后向指示比特（,BIB,）连同,前向顺序号和后向顺序号一起用于基本误差控制，长度为,1,比特，以完成信号单元的顺序号控制和证实功能,指示比特（,FIB,、,BIB,）,差错校正,基本差错校正,差错校正,基本差错校正,非互控、既有肯定证实，又有否定证实,一般用于地面电路，时延小于,15ms,的电路中,不出错时效率高，出错时会造成循环重发。,差错校正,PCR,方式,差错校正,PCR,方式（预防循环重发方式）,非互控、只有肯定证实，没有否定证实,卫星电路等时延大于,15ms,的电路中,当信令链路负荷较大时，经常有新的,MSU,请求发送，使得循环重发机会减少，故必须补充强制重发程序，以避免重发缓冲器溢出。,长度指示码用来指示信令单元所携带的,净荷,的长度，是用二进制表示的,0,63,的数。三种形式信号单元的长度指示码分别为：,长度指示码,0,：插入信号单元,长度指示码,1,或,2,：链路状态信号单元,长度指示码,2,：消息信号单元,当消息信号单元中信令信息字段多于,62,个八位位组时，长度指示码为,63,。,长度指示码（,LI,Length Indication,）,校验码（,CK,）：,每个信号单元具有用于误差检,测的,16,比特校验码。,CK-Check bit,的含义,状态字段（,SF,）：,表示链路状态。,如果长度指示码值为,1,，则状态字段为一个八位组，,如果长度指示码值为,2,，则状态字段为两个八位组。,SF-Status Field,的含义,首先发送的比特,备用（,5,）,状态指示（,3,）,C B A,F,CK,SF,LI,FIB,FSN,BIB,BSN,F,1,图,SIO,格式,首先发送的比特,D C B A,子业务字段,业务指示码,D C B A,F,CK,SIF,SIO,LI,FIB,FSN,BIB,BSN,F,8 16 8n(n2)8 2 6 1 7 1 7 8,SSF SI,业务信息八位位组（,SIO,）：用以识别所传的,MSU,是哪一部分,的信令单元。,SIO-Service Information Octet,的含义,Bit:DCBA,（业务指示码,SI,）,0000,信令网络管理消息,0001,信令网络测试和维护消息,0010,保留,0011,SCCP,0100,电话用户部分,(,TUP,),0101,ISDN,用户部分,(,ISUP,),0110,数据用户部分,(messages related to call and circuit),0111,DUT,用户部分,(performance registration and canceling,message),1000,为,MTP,测试用户部分备用,1001,1010,1011,1100,保留,1101,1110,1111,子业务字段指示码,SSF,:,包括指示码,(,比特,C,和,D),和两位备用,比特,(,比特,A,和,B).,网络指示码分配如下,:,bit:DC,00,国际网络,01,国际,备用,(for international use only),10,国内网,11,国内备用,信令信息字段（,SIF,）：,该字段包含要发送的来自高层的信令消息，消息可能来自,信令网管理部分,和,用户部分,（,TUP,、,ISUP,等）的消息内容,。,SIF-Signaling Information Field,的含义,首先发送的比特,F,CK,SIF,SIO,LI,FIB,FSN,BIB,BSN,F,SIF-Signaling Information Field,的含义,F,F,CK,SIF,SIO,LI,FIB,FSN,BIB,BSN,首先发送的比特,8 16 8n 8 2 6 1 7 1 7 8,n2,信令内容,标记,DPC,SLS,OPC,4,4,24,24,8n,8,56,标题码,DPC:,目的信令点编码,OPC:,源信令点编码,SLS:,信令链路选择码,SLS,是用于消息负荷分担时选择信令链路的编码,路由标记的含义,F,F,CK,SIF,SIO,LI,FIB,FSN,BIB,BSN,首先发送的比特,8 16 8n 8 2 6 1 7 1 7 8,n2,信令消息,电话标记,H1,H0,DPC,CIC,OPC,4,12,24,24,8n,4,4,64,TUP,消息信令单元格式,电话信令消息的编路标号如图,.,它包括三个字段,:,目的信令点编码,(DPC),源信令点编码,(OPC),和电路识别码,(CIC),。,TUP,消息中,CIC,的低,4,位兼做,SLS.(,信令链路选择,),CIC OPC DPC,The first transmitted bit,4,12,14/24,14/24,图 电话标记,电话标记,电路识别码,CIC,将电路识别码分配给各电话电路，采用双方协商预先确定的原则,：,(1)2048kb/s 2M,口数字链路,2,7,=128,128*32=4096 voice channels,一个,64kb/s No.7,链路可以标识,4096,条中继电路,。,7 bits,5 bits,32 TS,128 E1,(2)8448Kb/s PCM,数字信道,对于,8448Kb/s,数字信道，由,4,个基群组成一个二次群，共有,32*4=128,时隙。,5 bits,7 bits,128 TS,32 E2,2,7,=128,and,2,5,=32,128*32=4096 voice channels,F,F,CK,SIF,SIO,LI,FIB,FSN,BIB,BSN,首先发送的比特,8 16 8n 8 2 6 1 7 1 7 8,n2,信令消息,路由标记,任选部分,必备可变部分,必备固定部分,消息类型,电路识别码,ISDN,信令单元格式,路由标记,同,TUP,首先发送的比特,填充信令单元（,FISU,）,首先发送的比特,首先发送的比特,链路状态信令单元（,LSSU,）,消息信令单元（,MSU,）,高速,2M,信令链路消息结构,2M,链路的主要特点,采用标准速率,2048kbit/s,与,64kbit/s,链路主要区别在与,MTP-2,层，原则上不采用,PCR,方式进行误差校正。,消息中除序号与长度指示语字段外，其他字段基本上与,64kbit/s,链路同。,顺序号为,12,个,Bit,位,从,0-4095,长度指示,9,个,Bit,位，可直接指示,272,个字节的业务消息字段。,MTP-3,与,64kbit/s,链路一样采用,ITU-T,建议的消息及程序，但由于,MTP-2,消息格式发生一定改变，,MTP-3,的网管消息也进行了一定的改变。,2M,链路目前主要用于业务量比较高的链路。,两信令点间的链路若超过,8,条,64Kbit/s,链路，可以设置,2M,链路。,应在同一链路组中使用速率相同的链路。,消息长度不大于,m+7,八位组,其中国际网,m=62,国内网,m=272,基 本 概 念,七号信令分层结构,七号信令消息结构,七号信令网结构,七号信令系统在交换机上的实现,七号信令网,电信业务支撑网,传送,电路有关及无关,的消息，为电话网、智能网等多种网络服务；实现网络运行维护和开放各种补充业务；传送数据信息。,信令网由信令点,SP,、信令转接点,STP,和信令链路,Link,组成,。,信令网组成,SP,：,信令系统中用于接收和发送信令消息的节点（交换局、网管中心、业务、,SSP,.,）,STP,：将信令消息从一条信令链路转移到另一条信令链路的信令点（独立型、综合型,STP,）,LINK,：,NO.7,信令系统中两个信令点之间用于传递信令消息的信令通道。由,MTP1,、,MTP2,组成。（如,64Kb/s,或,2M,的数字信令链路、,4.8kb/s,的模拟信令链路）,SP&STP,SP,：,信令点,STP,：,信令转接点,综合,STP,独立,STP,独立型,STP,：,GSM NO.7,信令网中应满足,MTP,、,SCCP,、,TCAP,、,OMAP,规定的功能。,有关信令网的其它术语,信令链路组：直接连接,2,个信令点的一束信令链路。,信令路由：一个信令点到达消息目的地所经过的各个信令点的预先确定的信令消息路径。,信令路由组：载送业务到某指定目的地的全部信令路由。,链路,链路组,1,链路组,2,ROUTE1,路由,2,路由,3,路由组,链路工作方式,直联工作方式、准直联工作方式,B,话音通道,A,信令链路,B,话音通道,A,信令通道,C,STP,SP,SP,信令网,NO.7,信令网由,国际级,和,国内级,组成,图 国际与国内信令网,国家,1,国家,2,国际级,国内级,ISP3,NSP1,ISP1,（,NSP3,）,NSP3,（,ISP1,）,国际信令点编码,首先发送比特,大区识别,大区内区域,网,区域网内信令,点,3,8,3,中国：,4-120-,（,000111,）,七号信令网结构,中国电信、网通、移动、联通、铁通,国内信令点编码,主信令区编码,分信令区编码,信令点编码,首先发送比特,8,8,8,目前中国电信的信令点编码格式：,主信令区：省、直辖市；,分信令区：地级市；,信令点：本地网中具体的,SP,信令链路的分类,A,链路,（,Access Link,）：为,SP,至所属,STP,（,HSTP,或,LSTP,）间的信令链路；,B,链路,（,Bridge Link,）：为两对,STP,（,HSTP,或,LSTP,）间的信令链路；,C,链路,（,Cross Link,）：为一对,STP,（,HSTP,或,LSTP,）间的信令链路；,D,链路,（,Diagonal Link,）：为,LSTP,至所属,HSTP,间的信令链路；,F,链路,（,Fully associated Link,）：为,SP,间的直连信令链路；,拨号,.,IAM,初始地址消息,IAM,OPC=,A,DPC=,B,CIC=5,IAM,摘机,PCM=0 TS=5,地址全消息,ACM,OPC=,B,DPC=,A,CIC=5,ACM,振铃,应答,ANM,REL,RLC,挂机,ANM,应答消息,ANM,REL,释放消息,REL,RLC,释放完成消息,RLC,基本呼叫过程,ACM,回铃音,基 本 概 念,七号信令分层结构,七号信令消息结构,七号信令网结构,七号信令系统在交换机上的实现,1),信令数据链路层的功能,(1st level),定义了信令数据链路的物理，电气和功能特性，相当与,OSI,的物理层。确定与数据链路的连接方法，为信令链路提供了一个信息载体,。,2),信令链路层的功能,(2st level),信令消息的传递和与传递有关的功能和过程，为在两点间进行消息的可靠传递提供一条信令链路。,3),信令网络层,(3st level),定义了传送的功能和过程，这些功能和过程对每条信令链路都是公共的，与这些链路的工作无关,4),用户部分,(4st level),主要功能是控制各种基本呼叫的建立和释放,、,非呼叫类信息等。,如电话用户部分,(,TUP,),ISDN,用户部分,(,ISUP,),和信令连接控制部分,(,SCCP,),、,TCAP,以上等。,交,换,单,元,8,K,8K,数字中继单元,数字中继单元,用户单元,用户单元,MFC,MFC,DTMF,DTMF,TONE,TONE,8,Mb/s,光接口,SNM,COMM,COMM,COMM,COMM,V5.2,No.7,V5.2,No.7,8,Mb/s,MP0,MP1,2,Mb/s,主控单元,信令单元,2,Mb/s,2*8Mb/s,8Mb/s,8Mb/s,8Mb/s,硬件结构图,ZXJ10,系统结构,话路群,T,网,交换网络,交换网络,.,处理机,处理机,信令终端,信令终端,数据链,DT,DT,T,网,ZXJ10,ZXJ10,传输通道,DT,DT,2048kb/s,Level 1,Signaling link,Level 2,MP,MP,Level 3,消息传递部分,Level 4,STB,STB,半固定接续,64kb/s,NET,NET,ZXJ10,（,V10.0),机与,NO.7,系统四个功能级的对应关系,No.7 DTI,板,MTP1,No.7,信令,板,MTP2,MP,工控机,MTP3,MP,工控机,U P,传递消息,构成消息,业务处理,应用处理,
