HCWLA122WLAN网络规划方案及典型案例介绍.pptx

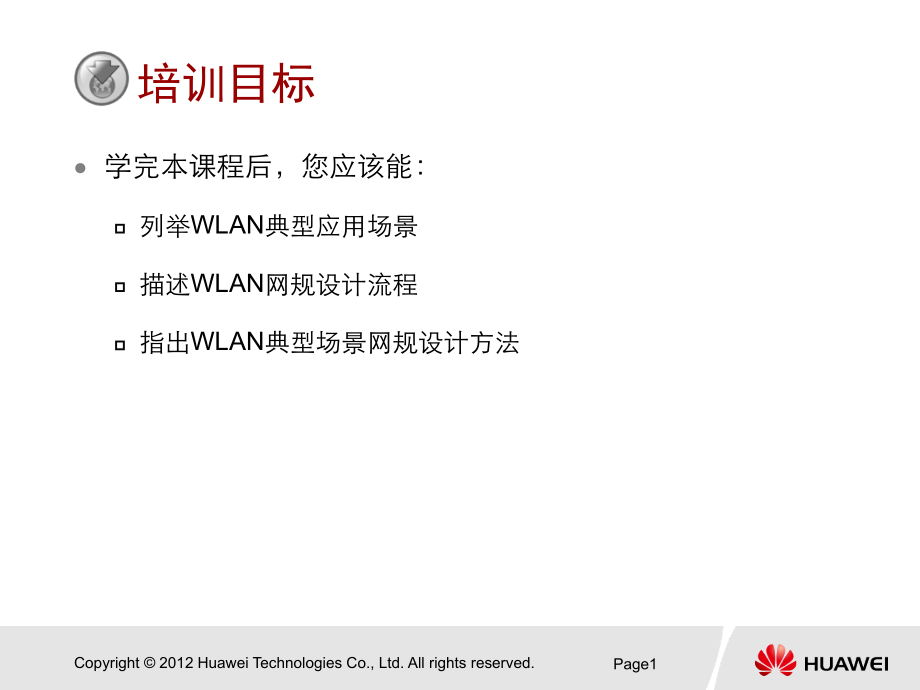

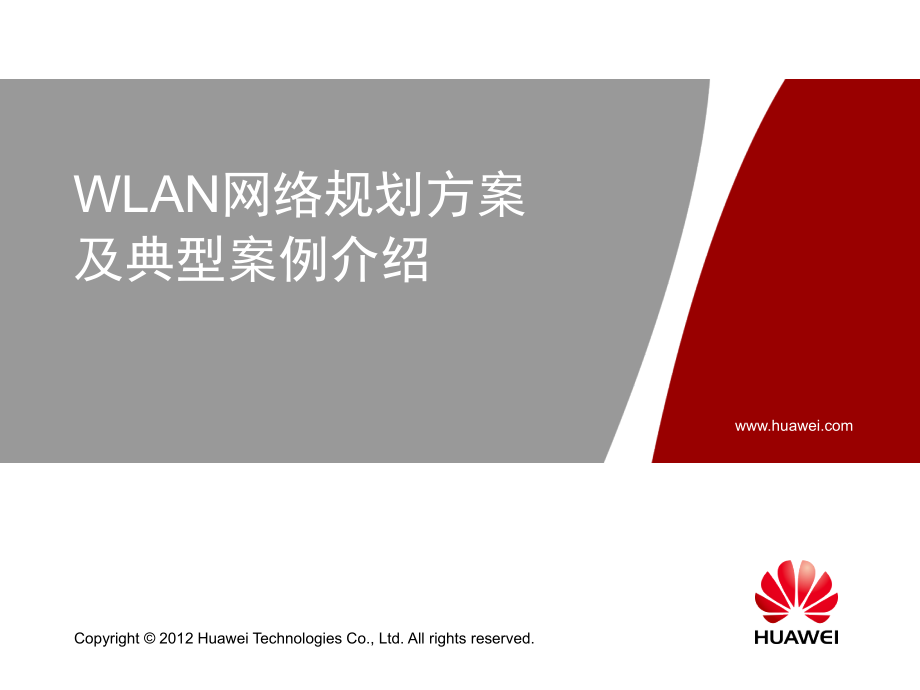

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,Copyright,2012,Huawei Technologies Co.,Ltd.All rights reserved.,英文标题,:32-35pt,颜色,:R153 G0 B0,内部使用字体,:,FrutigerNext LT Medium,外部使用字体,:Arial,中文标题,:30-32pt,颜色,:R153 G0 B0,字体,:,黑体,英文正文,:20-22pt,子目录,(2-5,级,):18pt,颜色,:,黑色,内部使用字体,:,FrutigerNext LT Regular,外部使用字体,:Arial,中文正文,:18-20pt,子目录,(2-5,级,):18pt,颜色,:,黑色,字体,:,细黑体,配色参考方案：,建议同一页面内不超过四种颜色，以下是,13,组配色方案，同一页面内只选择一组使用。（仅供参考）,客户或者合作伙伴的标志放在右上角,.,Page,#,谢谢,WLAN,网络规划方案及典型案例介绍,培训目标,学完本课程后，您应该能：,列举,WLAN,典型应用场景,描述,WLAN,网规设计流程,指出,WLAN,典型场景网规设计方法,Page,1,目 录,WLAN,典型应用场景描述,WLAN,网络规划设计流程,室内放装型,AP,典型应用案例,室内分布型,AP,典型应用案例,室外型,AP,典型应用案例,Page,2,WLAN,网络典型应用场景,Page,3,校园,公共场所,会展中心,Office,办公楼,宾馆酒店,园区,住宅小区,商业街,WLAN,网络典型场景特点,Page,4,场景类型,场景特点,校园,用户密集极高，并发用户数高，突发流量大，网络质量敏感,会议室、会展中心,用户密集极高，并发用户数高，突发流量大，网络质量敏感，覆盖区域开阔、无阻挡,宾馆酒店,用户密度低，并发用户少，持续流量较小，覆盖范围大，覆盖区域受住宿房间阻挡,休闲场所,用户密度不高，持续流量较小，覆盖范围小，覆盖区域基本无阻挡,交通枢纽,用户流动性大，覆盖范围较大，覆盖区域较开阔、无阻挡，网络质量敏感度低,Office,办公,用户密度较高，持续流量高，网络质量敏感度高,WLAN,AP,设备类型及应用,Page,5,设备类型,特性对比,适用场景,室内放装型,高带宽,易部署,用户密集，带宽高，并发率高的场景，如多媒体教室、会议室、展厅等,室内分布型,单空间流,天馈系统灵活,室内覆盖区域大,成本经济,覆盖面积大、用户密度低、带宽要求一般的场景，如酒店客房,室外型,发射功率大,覆盖距离远,防水防尘,室外场景应用，或对防水防尘要求高于普通室内要求的场景,目 录,WLAN,典型应用场景描述,WLAN,网络规划设计流程,室内放装型,AP,典型应用案例,室内分布型,AP,典型应用案例,室外型,AP,典型应用案例,Page,6,无线侧网络规划设计流程,Page,7,需求分析,现场工勘,覆盖方式选择及设备选型,频率规划,链路预算,容量规划,设备配置,工程实施,调整优化,结束,需求分析,确定用户网络业务类型、用户分布及发展策略等，确定覆盖目标和重点覆盖区域；,现场工勘,收集覆盖区域信息，指导后续方案设计；,方案设计,覆盖方式及设备选型：,频率规划：,链路预算：,容量规划：,设备配置,工程实施,调整优化,根据试运行网络质量评估测试，优化,AP,及天线布局。,无线覆盖方式选择,Page,8,区域类型,典型场景,覆盖方式建议,室内半开放区域,酒店大堂,/,休息室,/,餐厅,室内放装,AP,覆盖,会议室,/,展厅,室内放装,AP,覆盖,室内分布系统覆盖,室内多隔断区域,写字楼,/,酒店客房,室内放装,AP,覆盖,室内分布系统覆盖,室外区域,广场,/,街道,室外,AP,覆盖,AP,供电方式,Page,9,POE,供电（推荐）,由,POE,交换机负责,AP,的数据传输和供电；,本地供电,非,POE,交换机负责,AP,的数据传输，独立电源负责,AP,的供电；,POE,模块供电,由,POE,适配器负责,AP,的数据传输和供电。,POE,交换机,AC,电源,电源指示灯,POE,口,连接,AP,Data,口连接交换机,频率规划,Page,10,频点确认,根据国家码及当地法规，确定该地区可用频点，如中国,2.4GHz,共有,13,个信道，可用的非重叠信道共,3,个，如,1,、,6,、,11,信道；在,5GHz,则支持,149165,共,5,个信道。,频点选择,清查现场信道占用情况和干扰程度，便于频点选择和干扰规避,5GHz,频点干扰程度通常远小于,2.4GHz,频段，若终端支持,5GHz,，建议启用,5GHz,射频，降低干扰，增加系统容量。,链路预算,Page,11,链路预算,通过链路预算，估算覆盖距离。,接收机接收电平,Pr,Pt,Gt,Gr,PL,Ls,，,示例：,室内半开放环境，,AP,发射功率,20dBm,，天线增益,4dBi,，电缆及器件损耗,0dB,，终端接收天线增益,2dBi,，,2.4GHz,频段,10m,传播损耗：,PL=46+25*log(10)=71dB,。,终端在,10m,处接收电平,RSSI,，即,Pr,20dBm4dBi,71dB+2dBi,-45dBm,。,AP,发射功率,电缆及器件损耗,空间传播损耗,接收天线增益,发射天线增益,容量规划,Page,12,容量规划,主要从设备性能、用户数、带宽需求和无线环境等方面出发，估算出满足业务量所需的,AP,数量。,决定容量的主要因素,设备性能,并发用户数,带宽需求,频率干扰,目 录,WLAN,典型应用场景描述,WLAN,网络规划设计流程,室内放装型,AP,典型应用案例,室内分布型,AP,典型应用案例,室外型,AP,典型应用案例,Page,13,办公写字楼,WLAN,覆盖案例,项目背景,原有有线网络满足不了日益增长的网络需求，新增网口施工困难；,满足员工移动办公需求，向贵宾,/,访客提供便捷的无线接入。,客户无线网络业务,需求,满足员工访问,Internet,、收发邮件等业务网络需求；,无线覆盖所有会议室和开放办公区，楼道,/,洗手间可选；,信号连续覆盖，满足基本移动需求，重点区域要求较好的覆盖质量。,Page,14,办公写字楼,WLAN,覆盖案例（续）,无线侧网络规划设计,覆盖需求分析：,200,人，,75%,并发率，单用户带宽,2Mbps,；,工勘：半开放办公区人均面积约,46m,，隔断是石膏板,/,玻璃为主；,设备选型：室内放装型,AP,，支持,2.4GHz&5GHz,；,网规设计：,频率规划：,1,、,6,、,11,信道（,2.4Ghz,），,149,、,153,、,157,、,161,、,165,信道（,5.8Ghz,），信道交叉复用；,链路预算：,AP,覆盖半径,812,米，主用信号强度,-65dBm,；,容量规划：办公区,AP,数量,=200,*,75%/40=3.75,台,4,台，会议室独立,AP,布放。,参数配置：,AP,发射功率：,10dBm2.4GHz,，,20dBm5GHz,Page,15,办公写字楼,WLAN,覆盖案例（续）,AP,部署平面图,Page,16,覆盖方案描述：,2.4GHz,与,5GHz,双频覆盖，信道交叉复用；,降低发射功率，半开放办公区每,AP,覆盖面积,150 300 m,；,中型会议室独立,AP,覆盖,AP,吸顶安装或壁挂安装，合理利用立柱、墙角等障碍物控制,AP,覆盖区域,。,半开放办公区,会议室,会议室,AP5,AP6,AP1,AP2,AP3,AP4,目 录,WLAN,典型应用场景描述,WLAN,网络规划设计流程,室内放装型,AP,典型应用案例,室内分布型,AP,典型应用案例,室外型,AP,典型应用案例,Page,17,酒店客房,WLAN,覆盖案例,项目背景,多用户多样化终端同时上网不便利，新增有线需要重新布线，施工时间太久影响酒店业绩，部署无线网络提升入住客人满意度；,满足酒店员工无线办公。,客户无线网络业务,需求,酒店客房内无线信号全覆盖，无信号死角；,单用户带宽,2Mbps,。,Page,18,酒店客房,WLAN,覆盖案例（续）,无线侧网络规划设计,覆盖需求分析：客房,100,间，,12,人,/,间，单用户带宽,2Mbps,；,工勘：隔断是石膏板,/,玻璃为主；,设备选型：室内分布型,AP,，全向吸顶天线；,网规设计：,频率规划：,1,、,6,、,11,信道（,2.4Ghz,），信道交叉复用；,链路预算：每,AP,带,68,个天线，客房内信号强度,-75dBm,；,容量规划：每,AP,可覆盖,1015,个房间，,100/12,9,台,AP,。,参数配置：,AP,发射功率：,27dBm2.4GHz,Page,19,酒店客房,WLAN,覆盖案例（续）,AP,及室分天线平面图,Page,20,室内全向吸顶天线,AP,馈线,室内分布系统原理图,覆盖方案描述：,天线安装进客房内，避免洗手间穿透损耗，每天线覆盖,12,房间；,链路预算确定功分器及耦合器，使各天线口输出功率均匀；,每,AP,带,610,个天线，每,天线口输出功率,512dBm,。,客房,客房,客房,客房,客房,客房,客房,客房,客房,客房,客房,客房,功分器,AP,耦合器,功分器,天线,馈线,耦合器,功分器,天线,目 录,WLAN,典型应用场景描述,WLAN,网络规划设计流程,室内放装型,AP,典型应用案例,室内分布型,AP,典型应用案例,室外型,AP,典型应用案例,Page,21,园区室外,2.4G,覆盖案例,项目背景,数字园区建设，室外公共区域无线覆盖。,客户无线网络业务,需求,园区主干道路、广场、停车场和绿地等重点区域覆盖；,单用户带宽需求,1 Mbps,。,Page,22,4F,4F,4F,4F,4F,4F,园区平面图,园区室外,2.4G,覆盖案例（续）,无线侧网络规划设计,覆盖需求分析：覆盖室外区域，用户密度适中，单用户带宽,1Mbps,；,工勘：市区，楼宇间距,2030,米；,设备选型：室外型,AP,，,8dBi,全向天线,+11dBi,定向天线；,网规设计：,频率规划：,1,、,6,、,11,信道（,2.4Ghz,），信道交叉复用；,链路预算：,采用,11dBi,定向天线时，,AP,覆盖距离,300,米内信号强度,-65dBm,；,容量规划：用户密度较低，每,AP,按最大接入,30,用户，,1Mbps/,用户。,参数配置：,AP,发射功率：,27dBm2.4GHz,Page,23,园区室外,2.4G,覆盖案例（续）,Page,24,覆盖方案描述：,单,AP,覆盖距离,120,度，选用全向天线，天线增益,8dBi,；,相对狭长区域覆盖，但距离,-60dBm,；,容量规划：用户,2030,人，每,AP,按最大接入,30,用户，,1Mbps/,用户。,参数配置：,AP,发射功率：,27dBm2.4GHz,，,24dBm2.4GHz,Page,26,室外,WDS,回传案例（续）,2.4GHz,用户接入覆盖平面图,Page,27,覆盖方案描述：,WDS,回传距离,2km,，采用,18dBi,定向天线；,2.4GHz,用户接入覆盖，采用,8dBi,定向天线。,站点,A,（,Internet,出口）,站点,B,2km,工地,18dBi,定向天线,18dBi,定向天线,5GHz WDS,8dBi,全向天线,2.4GHz,问 题,无线网络容量规划应该考虑的因素有哪些？,Page,28,总 结,WLAN,典型应用场景描述,WLAN,网络规划设计流程,室内放装型,AP,典型应用案例,室内分布型,AP,典型应用案例,室外型,AP,典型应用案例,Page,29,
