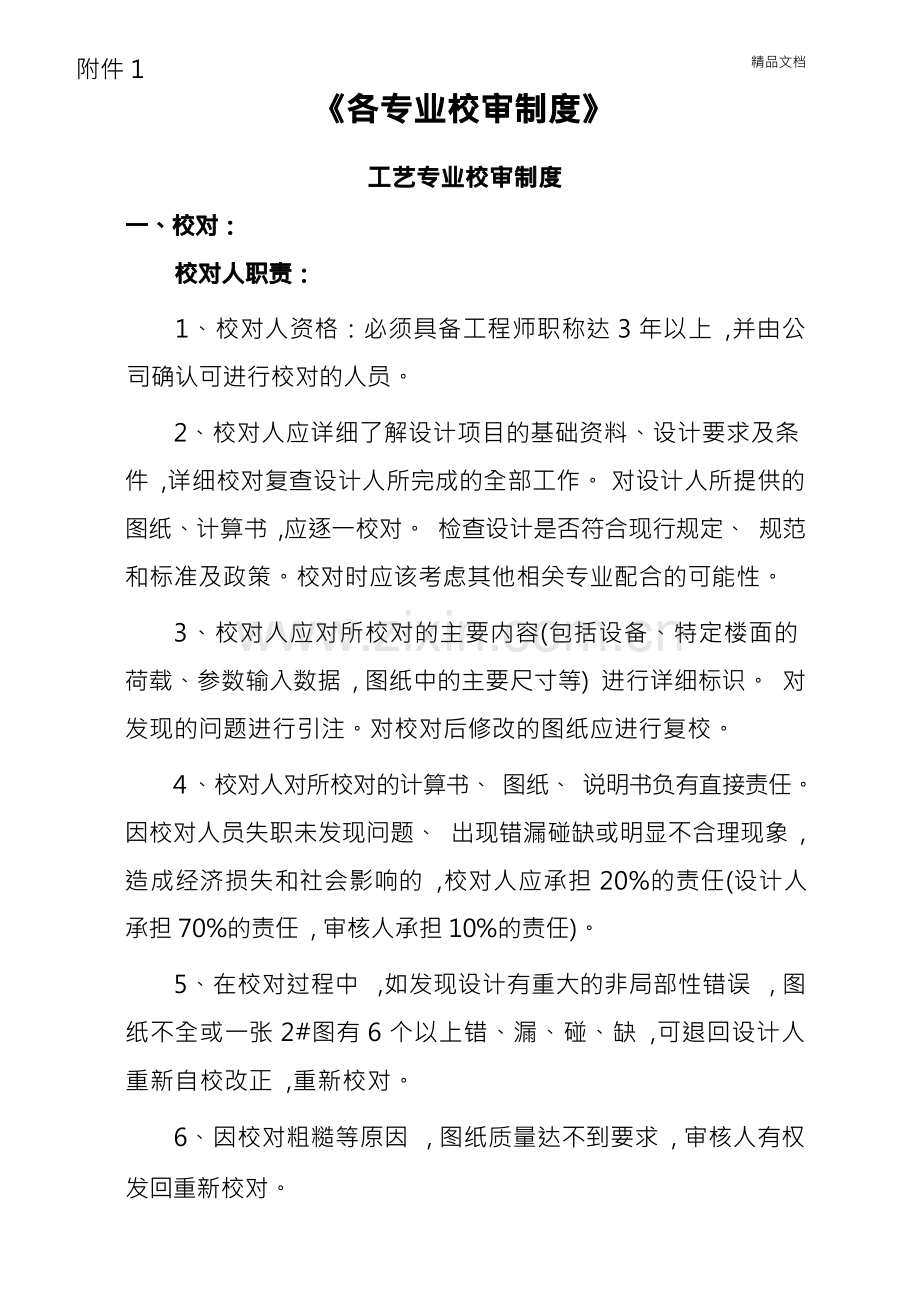

《各专业校审制度》
工艺专业校审制度
一、校对：
校对人职责：
1、校对人资格：必须具备工程师职称达 3 年以上 ,并由公 司确认可进行校对的人员。
2、校对人应详细了解设计项目的基础资料、设计要求及条 件 ,详细校对复查设计人所完成的全部工作。 对设计人所提供的 图纸、计算书 ,应逐一校对。 检查设计是否符合现行规定、 规范 和标准及政策。校对时应该考虑其他相关专业配合的可能性。
3、校对人应对所校对的主要内容(包括设备、特定楼面的 荷载、参数输入数据 , 图纸中的主要尺寸等) 进行详细标识。 对 发现的问题进行引注。对校对后修改的图纸应进行复校。
4 、校对人对所校对的计算书、 图纸、 说明书负有直接责任。 因校对人员失职未发现问题、 出现错漏碰缺或明显不合理现象 , 造成经济损失和社会影响的 ,校对人应承担 20%的责任(设计人 承担 70%的责任 , 审核人承担 10%的责任)。
5、在校对过程中 ,如发现设计有重大的非局部性错误 , 图 纸不全或一张 2#图有 6 个以上错、漏、碰、缺 ,可退回设计人 重新自校改正 ,重新校对。
6、因校对粗糙等原因 , 图纸质量达不到要求 , 审核人有权 发回重新校对。

精品文档
7、校对后必须及时在公司管理信息系统上填写 “校审卡” , 在设计质量考核表上对设计人员评分。

校对主要内容：
1 、图面是否符合制图标准；
图纸的名称、编号、比例、图例是否正确；
设备基础、 特定构造布置图之间 ,大样图与平面图之间关系 是否相符；
轴线、 尺寸、 坐标、 标高、 符号、 设备定位、 表格等有无错、 漏、碰、缺。
2、计算书中的计算简图、计算方法、输入数据、公式和结 果是否正确符合要求。
3、设计内容是否满足现行规范、规程和标准的要求 ,是否 符合业主提出的设计要求。
4、重点检查设备定位尺寸、设备相互定位尺寸、非标管道 是否与计算结果相符。特定构造是否正确。 图纸、文字说明是否 相符。
5 、本专业与其他专业之间的衔接关系是否正确。
6、设计深度是否满足国家及主管部门规定的设计深度要求。

二、审核：

审核人职责：
精品文档
1、 审核人资格： 必须是资深高级工程师 (5 年高工以上) , 并由院确认符合要求的技术人员。
2 、审核人应认真审核设计方案的正确性及合理性。
3、审查施工图设计与初步设计是否一致。是否符合国家规 范标准和院统一措施 , 以及有关的批准文件。
4、应保证计算原则正确 ,特定构造合理 , 主机设备选型准 确。
5 、对图纸和计算书的主要内容和主要数据进行抽查。 1 张 2#图中发现有 4 个以上错、 漏、 碰、 缺 ,则属校对不合格 ,可返 给校对人重校。
6、审核人对所审核的项目负有把关责任。因审核人员失职 未发现重大原则方案问题 , 造成较大经济损失和社会影响的 , 审核人应承担 20%的责任(设计人承担 70%的责任 ,校对人承担 10%的责任)。
7、审核人必须在公司管理信息系统上填写“校审卡”并对 图纸质量进行评级。在设计质量评定表上对设计质量评分。
审核主要内容：
1、是否符合已批准的初步设计和主管部门对初步设计的审 批意见。是否符合业主和设计要点的要求。
2、设计方案是否合理 , 工艺设备布置是否合理 ,厂房结构 和结构型式是否合理。
3、是否符合现行的设计规范、规程、标准和公司内的技术

精品文档 规定、技术要求 ,特别重点检查是否符合国家强制性标准条文。
4、设计计算 ,特别是涉及主机设备的设计计算是否正确 , 主机设备荷载是否无误。
5 、其他专业是否能够实施。
6 、采用的标准图、通用图、复用图是否合适。
7、设计文件、图纸的内容深度、编目格式是否一致 , 符合
规定。

精品文档
建筑专业校审制度
一、校对：
校对人职责：
1、校对人必须具备工程师职称达 3 年以上或注册建筑师 , 并由院确认符合要求的技术人员。
2、校对人应详细了解设计的基础资料、设计要求及条件 , 详细校对复查设计人所完成的全部工作。对设计人所提供的图 纸、 计算书 ,应逐一校对 ,并对所校对的主要尺寸、 重要参数予 以确认标识。 检查设计是否符合规定、 规范和满足建设单位的相 关要求。校对时应对照有关专业图纸及互提的资料。
3、如设计有重大的非局部性错误 , 图纸不全或一张 2#图有 6 个以上错、漏、碰、缺问题 ,应退回设计人重新自校改正 ,重 新校对。
4、如因校对粗糙等原因造成图纸质量达不到要求 ,应按照 审核人的意见重新校对。
5、校对人对所校对的计算书、图纸负有直接责任。因校对 人员失职未发现问题 , 出现错漏碰缺或明显不合理现象 , 造成 经济损失和社会影响的 ,校对人应承担 20%的责任(设计人承担 70%的责任 , 审核人承担 10%的责任)。
6 、校对后必须在公司管理信息系统上填写“校审卡”。 在 设计质量评定表上对设计人员评分。
校对内容：

精品文档
1、 图面是否符合制图标准；
图纸的名称、编号、比例、图例是否正确；平、立、剖面之 间、总图、分总图、大样图、详图之间关系是否相符 ,并引注清 楚；
轴线、尺寸、座标、标高、投影、 符号、 表格等有无错、 漏、 碰、缺；
所有相关专业提供的由本专业标注的预留洞口及井道的尺 寸、标高及定位是否准确。
2 、计算书中的计算方法、公式引用和计算结果是否正确。
3、设计内容是否满足现行规范、规程和标准的要求 ,是否 符合业主提出的设计要求。
4 、本专业与其他专业之间的衔接关系是否正确。
5、设计深度是否满足国家及主管部门规定的设计深度要求。

二、审核：
审核人职责：
1、审核人资格：必须是资深高级工程师( 5 年高工以上) 或国家注册建筑师 ,并由院确认符合要求的技术人员。
2 、认真审核设计方案正确性及合理性。
3、审查施工图设计与初步设计是否一致。是否符合国家规 范标准和公司统一技术措施 , 以及有关的批准文件。
4 、对图纸和计算书的主要内容和主要数据进行抽查。 1 张
