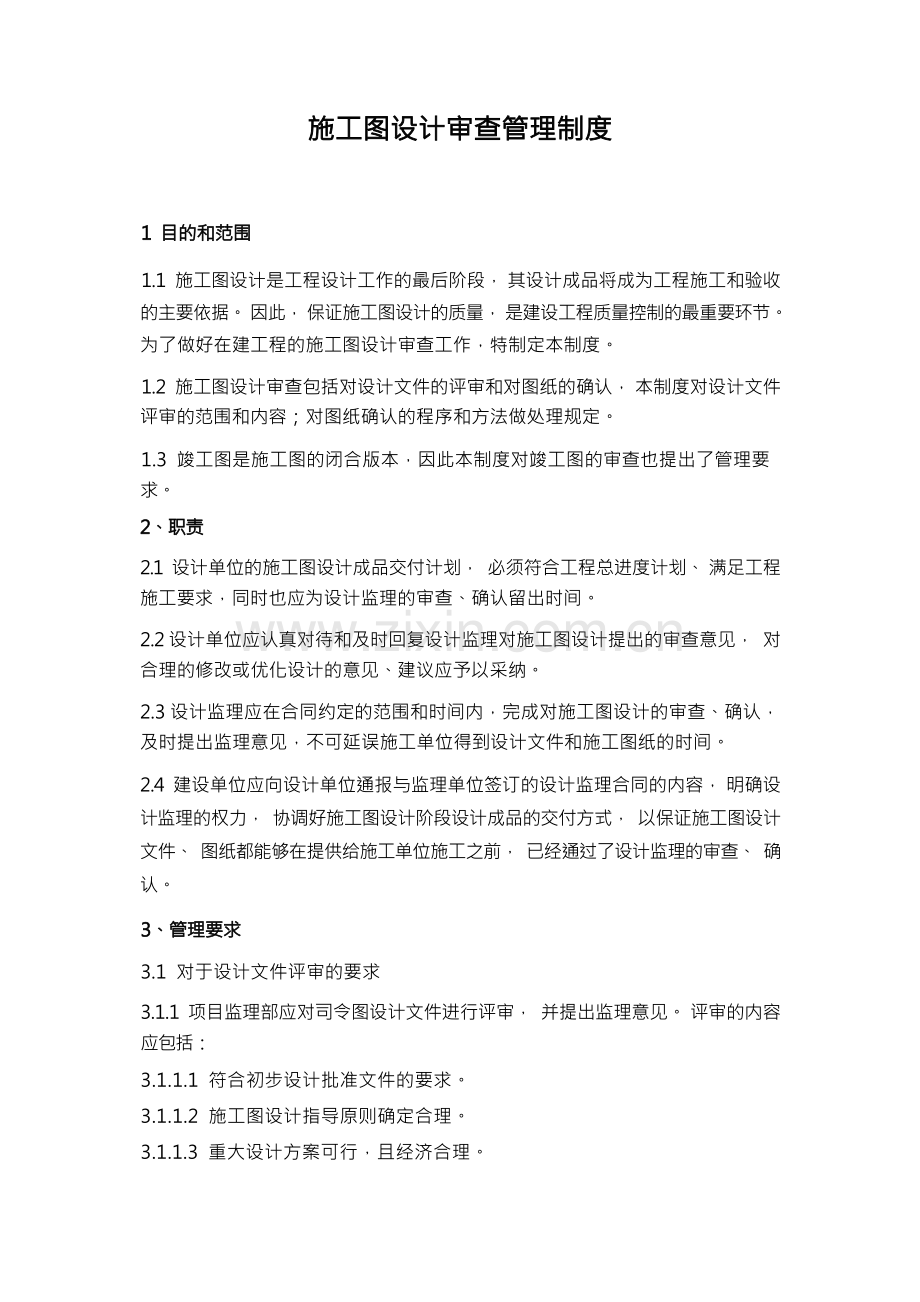

施工图设计审查管理制度

1 目的和范围
1.1 施工图设计是工程设计工作的最后阶段， 其设计成品将成为工程施工和验收 的主要依据。 因此， 保证施工图设计的质量， 是建设工程质量控制的最重要环节。 为了做好在建工程的施工图设计审查工作，特制定本制度。
1.2 施工图设计审查包括对设计文件的评审和对图纸的确认， 本制度对设计文件 评审的范围和内容；对图纸确认的程序和方法做处理规定。
1.3 竣工图是施工图的闭合版本，因此本制度对竣工图的审查也提出了管理要 求。
2、职责
2.1 设计单位的施工图设计成品交付计划， 必须符合工程总进度计划、 满足工程 施工要求，同时也应为设计监理的审查、确认留出时间。
2.2 设计单位应认真对待和及时回复设计监理对施工图设计提出的审查意见， 对 合理的修改或优化设计的意见、建议应予以采纳。
2.3 设计监理应在合同约定的范围和时间内，完成对施工图设计的审查、确认， 及时提出监理意见，不可延误施工单位得到设计文件和施工图纸的时间。
2.4 建设单位应向设计单位通报与监理单位签订的设计监理合同的内容， 明确设 计监理的权力， 协调好施工图设计阶段设计成品的交付方式， 以保证施工图设计 文件、 图纸都能够在提供给施工单位施工之前， 已经通过了设计监理的审查、 确 认。
3、管理要求
3.1 对于设计文件评审的要求
3.1.1 项目监理部应对司令图设计文件进行评审， 并提出监理意见。 评审的内容 应包括：
3.1.1.1 符合初步设计批准文件的要求。
3.1.1.2 施工图设计指导原则确定合理。
3.1.1.3 重大设计方案可行，且经济合理。

3.1.1.4 设计方案经过了优化。
3.1.1.1 核查总体设计单位与建设单位外委设计项目之间的接口配合。
3.1.2 项目监理部应全面对施工图设计文件进行评审， 并提出监理意见。 评审的 内容应包括：
3.1.2.1 专业间重要接口及与设备制造厂的外部接口。
3.1.2.2 设计与施工二次设计的接口。
3.1.2.3 单项工艺系统及单体设计项目的优化(限额设计)。
3.1.2.4 建(构)筑物的稳定及安全性、工艺系统的运行可靠性，必要时核查原 始计算书。
3.1.2.5 工程中使用的新材料、新工艺、新技术、新设备及新结构，要求均须具 备完整的技术鉴定证明和实验报告。
3.1.3 监理工程师对设计文件的审核意见， 应及时使用设计文件评审意见通知单 的形式提交设计单位，同时应抄报建设单位。
3.2 对施工图设计图纸确认的要求
3.2.1 设计监理对施工图设计图纸的审查确认， 是为了减少图纸的差错， 将图纸 中的质量隐患与问题消灭在施工之前。图纸确认的重点是：
3.2.1.1 设计是否符合初步设计审批文件的内容要求。
3.2.1.2 设计是否符合国家与部颁的有关规程、规范与标准。
3.2.1.3 设计与设备、特殊材料的技术要求是否一致。
3.2.1.4 设计采用的新结构、新材料、新设备、新工艺和新技术是否经过鉴定与 评审，在施工技术、机具和物资供应上有无困难。
3.2.1.5 图纸的表达深度能否满足施工要求。
3.2.1.6 各专业之间、总图和分图之间是否有错、漏、碰、缺；总体尺寸与分部 尺寸之间是否吻合。
3.2.1.7 国家或行业规定的工程建设标准强制性条文在设计中是否得到严格执 行。
3.2.1.8 设计是否符合设计优化的原则， 能否满足生产运行安全、 经济的要求和 检修、维护作业的合理需要等。
3.2.2 按《电力勘测设计成品校审制度》 (DLJ 159.7-2001)的规定，施工图实

行分级管理，图纸确认也应分级实施。
3.2.2.1 设计监理工程师对一、二级设计图的审查确认意见，应填写“一、二级 设计图审查确认通知单”，在进行设计技术交底和图纸会审前经总监理工程师签 署后提交设计单位，同时抄报建设单位。一份审查通知单只准填写一个卷(册) 的审查意见，不许多卷(册)填写一份通知单。
3.2.2.2 设计监理工程师对三、四、五级设计图的审查确认意见，应填写“三、
四、五级设计图审查记录单”，可先不提交设计单位，而留在设计技术交底或施 工图会审时提出。
3.2.3 设计监理工程师在提出对施工图纸的审查确认意见时， 应按以下三种情况 在一、二级施工图审查确认通知单上明确处置意见：
3.2.3.1 对审查后认为不需修改或只作少许修改即可使用的卷 (册)， 可明确“可 进行施工图会审”的处置意见。
3.2.3.2 对审查后提出需作较大改动、需补充出图、需重新核数据等意见的卷 (册)，可明确“按审查意见修改后即可进行施工图会审” 的处置意见；
3.2.3.3 对审查后认为需作原则性或方案性修改， 否则不能交付施工的卷 (册)， 应明确“不能进行施工图会审，需作重大设计修改” 的处置意见。
3.2.4 设计监理工程师如果对某些施工图卷(册)的设计结构安全或运行安全有 疑问时，还应审查其计算资料和计算书，设计单位应无条件予以提供。
3.2.5 对设计监理明确为“可进行施工图会审” 处置意见的一、二级施工图审 查确认通知单，设计单位不必回复。
3.2.6 对设计监理明确为“按审查意见修改后即可进行施工图会审”处置意见的
一、 二级施工图审查确认通知单， 设计单位如果有不同意见， 可使用施工图审查 意见回复单进行说明，如果没有不同意见则不必回复。
3.2.7 对设计监理在一、二级施工图审查确认通知单明确提出“不能进行施工图 会审， 需作重大设计修改”的施工图， 设计单位应重新出图并再次提交设计监理 审查，如果有不同意见，可使用施工图审查意见回复单进行说明。
3.2.8 如果设计单位和设计监理在某些设计问题上产生了较大分歧， 应由项目监 理部组织包括设计单位、 施工单位、 建设单位以及设备厂家的技术人员进行专题 研究，加以解决。

3.3 对竣工图审查的要求
3.3.1 施工单位应将除设计变更通知单以外的其他工程变更资料进行分类整理， 并提供给设计单位，供编制竣工图和审查竣工图用。
3.3.2 项目监理部应督促检查施工单位提供的除设计变更通知单之外的其他工 程变更的有关资料是否齐全，是否符合实际情况。
3.3.3 设计单位在竣工图编制前， 应提交竣工图阶段技术、 组织措施计划报项目 监理部审查。 3.3.4 项目监理部审查竣工图阶段技术、组织措施计划的重点是：
3.3.4.1 竣工图的编制范围是否符合有关规定， 即一、 二、三级图和部分四级图；
3.3.4.2 竣工图的编制深度是否同等于施工图文件的深度；
3.3.4.3 竣工图的编制是否要求有编制总说明；
3.3.4.4 所有竣工图是否要求为新图， 图号、图名是否要求与对应的施工图一致；
3.3.4.5 编制竣工图的进度是否满足业主和工程验收进度总的要求。
3.3.5 设计单位编制竣工图时， 应符合 《火力发电厂工程竣工图编制规定》 的要 求。
3.3.6 竣工图的审查方法
3.3.6.1 一、 二级竣工图和部分隐蔽或地下工程的三级竣工图要全面审查， 其他 竣工图为抽查。抽查以分册为单位，抽查的内容为设计变更项数的 20%左右。
3.3.6.2 设计管理工程师审查竣工图后，应以册为单位填写竣工图审查记录单。
3.3.6.3 对竣工图某一卷册的审查意见应以张为单位填写。 若该张竣工图真实记 录了工程竣工验收时的实际情况可不填写审查意见； 若该张竣工图未真实记录了 工程竣工验收时的实际情况，则应逐条填写审查意见。
3.3.6.4 “评语”是用于依据审查意见界定竣工图是否合格的， 可按图纸张或册 为单位填写。 “评语”采用“合格”、“修改”、 “重编”三种：
a) “合格”是指经设计管理工程师审查，认为该张、该册竣工图真实记录了 工程验收时的实际情况；
b) “修改”是指经设计管理工程师审查，认为该张、该册竣工图未真实记录 了工程验收时的实际情况， 该竣工图需按实际情况修改。 设计单位应按设计管理 工程师审查意见改正竣工图，并重新出图、签字，并送监理部审查；
c) “重编”是指经设计管理工程师审查，认为该张、该册竣工图有错在三项

以上。 设计单位除应按设计管理工程师审查意见改正竣工图， 还应对未涉及其它 内容或图纸全部重做，并重新出图、签字，并送监理部审查。
3.3.6.5 竣工图出错项计算与图纸等级有关， 一级图中有一处错误算一项， 二级 图中有二处错误算一项， 三级图中有三处错误算一项， 四级图中有四处错误算一 项。
3.3.6.6 设计监理工程师应对编制单位“修改”、 “重编”后的竣工图进行再次 审查。
4 相关文件
4.1 《电力建设工程施工技术管理导则》
4.2 《电力勘测设计成品校审制度》
5 记录
5.1 设计文件评审意见通知单
5.2 一、二级施工图纸审查确认通知单
5.3 三、四、五级设计图审查记录单
5.4 施工图纸审查意见回复单

6 文件的解释
本制度由项目监理部负责解释。

设计文件评审意见通知单

编号：
工程名称 :

主 送

抄 送

设计阶段

卷册名称
评审意见： (共 页，第 页)


专业

卷册号

总监理
工程师


设计监理
工程师

年 月 日

项目监理部(章)

注：如篇幅不够可加续页。

一、二级施工图审查确认通知单

编号：

主 送

抄 送

卷册名称

处置意见


卷册号
□ 可进行施工图会审
□ 按审查意见修改后即可进行施工图会审
□ 不能进行施工图会审，需作重大设计修改

项目管理部审查意见： (共 页，第 页)

总监理
工程师


设计监理
工程师

年 月 日

项目监理部(章)

注：如篇幅不够可加续页。

三、四、五级设计图审查记录单

工程名称：

编号：

卷册名称
图纸名称
审查意见：

专业
图号

年 月 日
总监理师 监理工程师

施工图纸审查意见回复单

共 页，第 页

主 送

抄 送

卷册名称

项目监理部

卷册号

项目监理部发来的编号为
知单已收悉，对所提出的审查意见回复如下：

的一、二级施工图审查确认通

负责人


设计人

年 月 日

设计单位(章)

注：如篇幅不够可加续页。
