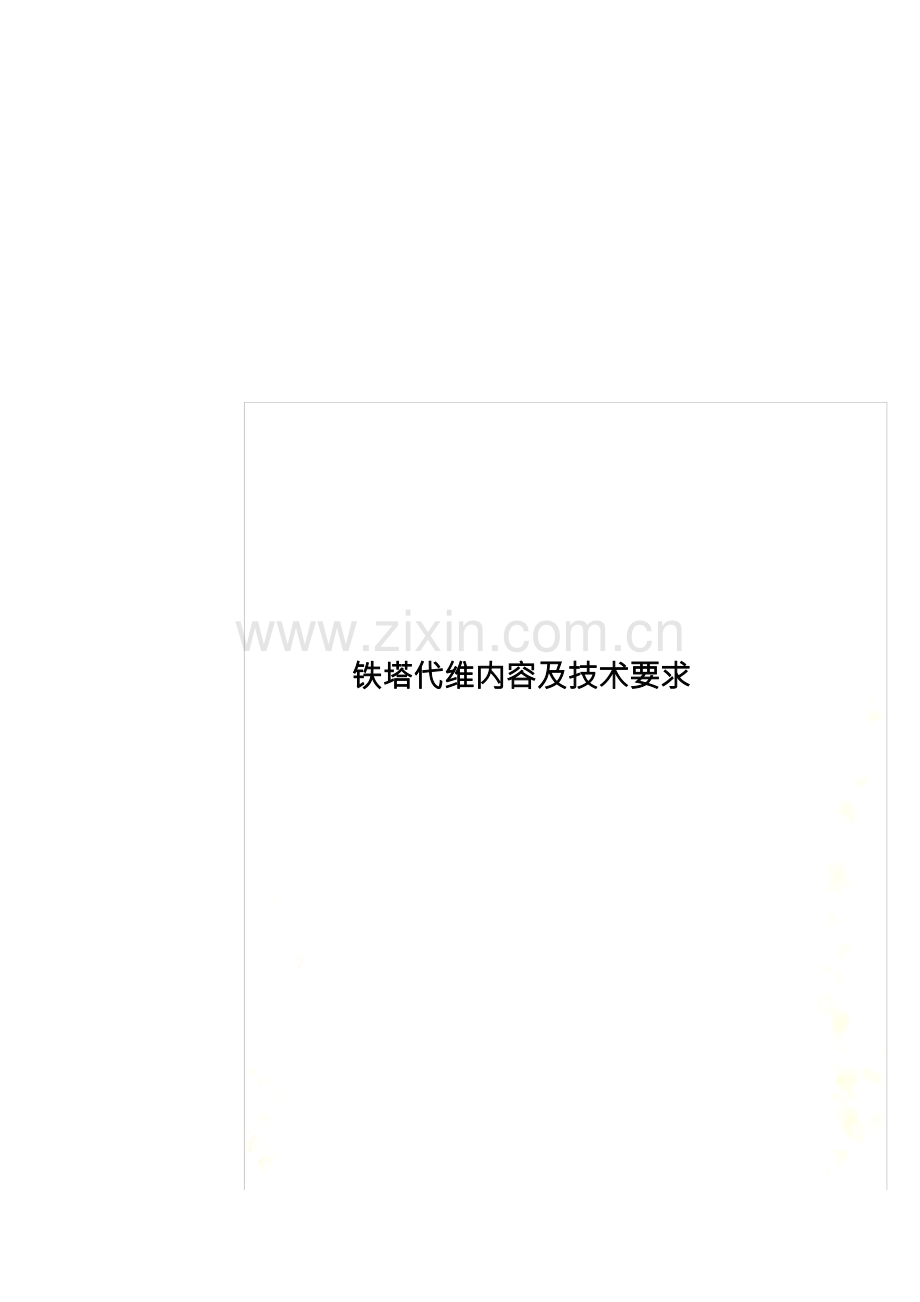

铁塔代维内容及技术要求

铁塔代维内容及技术要求
一、代维工作内容：
乙方负责代维区域内的基站铁塔和支架等上述代维对象的日常 周期巡检维护、故障处理和抢修、应急处理、工程验收等工作。具体
为：
1、乙方负责完成新建基站、搬迁基站、扩容基站铁塔的工程验
收、工程勘查、工程随工工作。
2 、乙方负责完成甲方安排的其他相关维护和各种专项工作。
二、日常维护要求
以下日常维护要求为乙方所必须执行的代维工作内容。
1、乙方负责在日常维护工作中，按照甲方的要求每季度对所代
维区域的基站铁塔等设备进行一次巡检维护，全年完成巡视检查四
次。 基站铁塔现场巡检维护的主要内容包括： 对基础检测、 垂直度检
测、螺栓补缺紧固、构件检查、防锈处理、防雷接地检查、铁塔塔基
以上的金属构件(含螺栓、悬浮地脚等)进行巡检及防腐处理。并将
天馈线系统的安全隐患及时反馈上报。
2、在特殊天气、灾害前后应进行应急巡检，每经六度以上地震
或八级以上大风或重裹冰天气后， 应对塔身轴线、 基础及所有节点作
全面观测检查和维护，当铁塔裹冰厚度大于 30mm 时，应采取适当的
除冰措施。
3、 乙方负责根据代维工作项目及巡检周期， 制订维护检修计划，
每月 25 日提供给甲方审核后执行。
4、乙方负责每月月初将上月维护作业完成情况及时向甲方汇报。
主要列出上月在巡检代维管理过程中所发现基站中存在的问题、跟踪
及解决情况，内容应包括：时间、站址编号、站址名称、存在问题、 解决情况。
5、乙方要保证日常巡检的各项测试记录数据真实有效，并及时 向甲方代维生产管理部门报告。

6、 乙方负责其维护范围内所属基站 (含可移动式基站) 的站址、 站号、精确的经纬度、铁塔高度与类型、平台数、以及全景数码照片 等数据的汇总整理， 并每月月底及时上报甲方， 并保证数据资料与实 际设备情况准确无误。
7、乙方根据甲方要求完成固定资产核查、登记工作，做到帐物
相符。 (随设备维护周期进行核查)
8、对于基站铁塔等室外设施，乙方应保证“禁止攀登”等警示
标识的完好，安装要求符合国家相关规定。
9 、基础检测：
① .进行塔脚水平测量，检测基础相对沉降度，并对比历史记录
数据， 对铁塔可使用性进行评测， 制定整改措施， 检查铁塔基础接地
是否良好。
② .检查塔脚地脚螺栓、螺母规格是否符合、是否缺损，对有问
题的进行补缺更换， 检查塔脚地脚螺栓防腐防盗措施是否有效， 并对
防腐防盗问题进行整改处理。
③ .对楼面铁塔，还应检查所在建筑结构受力状况，受力点相关
的结构受力构件是否有裂纹、变形过大等。
⒑、垂直度检测：
测量铁塔的垂直度是否符合标准要求， 并与历史记录数据进行比
较，如有不符，分析原因并制定整改措施。
⒒、螺栓补缺紧固：
检查全塔螺栓有无缺损、锈蚀、松动，补全缺失螺栓，更换锈蚀
损坏螺栓，对全塔螺丝全面紧固。
⒓、构件检查：
① .检查塔身构件，焊缝有无开裂、镀锌或涂覆层是否损坏、构 件有无明显变形， 发现不合格构件进行更换， 局部生锈的构件进行除 锈补漆。
② .对塔段连接处、 桅杆、 避雷针等铁塔关键部位进行重点维护、

紧固，对存在问题及时进行处理。
③ .对拉线塔，检查拉线松紧程度，拉线固定环、金具是否固定 可靠，有无缺损，对存在问题及时进行处理。
⒔、防锈处理：
根据铁塔构件的生锈情况，必须进行除锈补漆。
⒕、防雷接地检查：
测量接地电阻， 检查防雷接地扁铁是否生锈、 连接是否牢固， 对
生锈扁铁进行除锈补漆或更换处理，连接不牢固的加以焊接或紧固。
三、技术要求
1 、铁塔和天线架设增高设备的质量要求：
① . 乙方负责按照铁塔维护质量要求，完成周期的维护巡检工
作，完成维护巡检记录的填写。
② . 乙方应定期对铁塔等金属结构进行紧固性检查， 对铁塔螺丝
进行紧固，保证螺栓及构件不发生松动、坠落伤人事件。在大风等
恶劣天气发生后，立即进行巡检、紧固。在紧固时，螺栓丝扣外露
不少于 3—4 扣，紧固后要刷上油漆封口。紧固性检查主要包括以下
内容：
➢ 保证铁塔、平台等结构的紧固。
➢ 对于已封堵的铁塔地脚进行已封堵螺栓及外露螺栓的防腐 保护，对于未封堵的铁塔地脚所有塔基螺栓进行防腐保护。
➢ 铁塔爬梯与走线架连接紧固。
➢ 禁止攀登铁塔警示牌的安装紧固。乙方自备一定数量的铁塔 “禁止攀登”警示牌，基站铁塔验收时同步进行安装。一个 季度内更换为正式“禁止攀登”铁塔警示牌(标明基站号)。
➢ 天线支架、 天线拉杆的连接牢固， 要保证确保天馈线按设计 的位置、角度、稳定度条件下工作。
③ .代维区域内所有铁塔每年必须有计划地实施紧固一次。 如果 出现 10 个以上的螺丝发生松动，应重新对铁塔进行整体紧固，并按

照要求进行反馈。
④ . 乙方定期对于铁塔的垂直度、弯曲度进行测量。铁塔的垂直 度不大于 1/1500，弯曲度不大于 1/1500。铁塔塔角四个基础平面误 差不超过正负 2 毫米，如有误差应及时调整。铁塔基础周围地面保
持高于自然地面 20 厘米。并定期清除铁塔周围的杂草、乱石、杂物
等。
⑤ . 乙方定期做好铁塔地线的检测、天馈线防雷接地排检查，铁
塔接地 (40×4 镀锌扁钢) 与塔身连接牢靠并做防腐处理， 铁塔接地
电阻值应小于 5 欧姆。
⑥ .做好铁塔的金属防腐处理， 完成支架与网架的定期防腐与除
绣、刷防锈漆、银粉漆、加固拉线保护等工作，不能出现锈蚀情况。
⑦ . 乙方负责塔灯维护检修工作，包括更换损坏的闪光灯泡、蓄
电池、控制器、太阳能光板等器件；交流电塔灯检修维护，包括更
换损坏的灯泡、灯罩。太阳能塔灯的备件由甲方负责提供，交流电
塔灯的备件由乙方负责，乙方应保证铁塔塔灯正常工作。
⑧ . 乙方负责调查基站现场情况， 对不利于维护和信号传播的问
题向甲方提出合理化的整改方案。
2 、直放站系统的质量要求：
① . 乙方负责巡视检修直放站固定支架、 调节器件的固定， “禁止
攀登”警示牌的紧固。
② . 乙方负责太阳能直放站固定支架、调节器件的固定、水泥杆
的维护检修。
四、备品备件要求(维护备用材料)：
1、乙方应在执行代维协议期限内，自备维护中所需的辅助维护
材料 (与金属结构维护有关的镀锌螺栓、 角铁和构件， 以及土建材料 等)。
2 、对于被盗的铁塔角钢等材料，由乙方负责提供并更换。
3、铁塔采用的支架、卡子、走线架等金属器材在维护过程中如

需更换， 均应采用甲方指定标准材质的热镀锌器材， 技术标准均应符 合国家的标准、 部颁标准以及甲方在代维工作中的各项要求， 并按照 相应的技术规范进行设备安装。
五、故障处理要求
1、故障定义、分类
故障级别分为重大故障、严重故障和一般故障三类。
① .重大故障
发生以下任意一种情况即为重大故障：
➢ 1.铁塔倒塌；
➢ 2.铁塔严重倾斜随时有倒塌危险；
➢ 3.铁塔地基严重滑坡、塌陷；
➢ 4.铁塔部件、 附属设备及工具坠落 (包括但不限于脚铁、 螺栓 等)；
➢ 5.发生人身重大伤亡事件。
② .严重故障
发生以下任意一种情况即为严重故障：
➢ 1 ．铁塔地脚螺栓、主要构件缺失、损坏，影响铁塔整体安全；
➢ 2 ．铁塔轻度倾斜但短期内不影响安全；
➢ 3 ．避雷设施损坏无法正常使用；
➢ 4．楼顶塔相关建筑物构件开裂、变形；
➢ 5 ．全塔大面积锈蚀；
➢ 6 ．发生人身轻微伤害事件；
➢ 7 ．其它影响铁塔整体安全的故障。
③ .一般故障
除重大故障和严重故障外的其他故障为一般故障。
2、乙方在巡检、维护过程中，如发现重大故障、严重故障，应 立即上报甲方相关主管人员。
3、乙方应具备7×24 小时维护抢修能力，保证抢修和障碍处理

的时效性， 确保障碍处理时限。 在得到甲方的故障抢修通知后， 乙方 立即安排人员进行障碍处理
4、乙方在得到甲方的故障工单通知后，要在 2 小时以内派人到 故障现场，在 5 小时内排除故障，不得延误。障碍处理完成后，填好
工单内容，及时返还工单。
5 、乙方的现场操作须与甲方代维管理部门值班人员加强联系，
以避免盲目操作。 故障处理完毕后立即通知甲方相关部门， 在值班人
员确认后方可离开，并做好故障处理记录。
6、乙方若发现基站严重故障，应在及时通报甲方代维管理部门
的同时，进行故障处理并反馈处理结果。
7、故障统计分析要求
① .铁塔发生故障，应做好详细记录，并定期对故障现象和处理
情况进行汇总统计。
② .铁塔故障记录内容应包括故障地点、故障部件、故障现象、
故障起始时间、 故障修复时间、 故障历时、 故障原因分析及解决情况、
故障处理情况及责任分析、故障处理人等。
汇总统计时应根据故障部件、 故障原因等， 对各类问题进行汇总
分析。对涉及铁塔质量方面的问题，应及时向有关部门报告。
