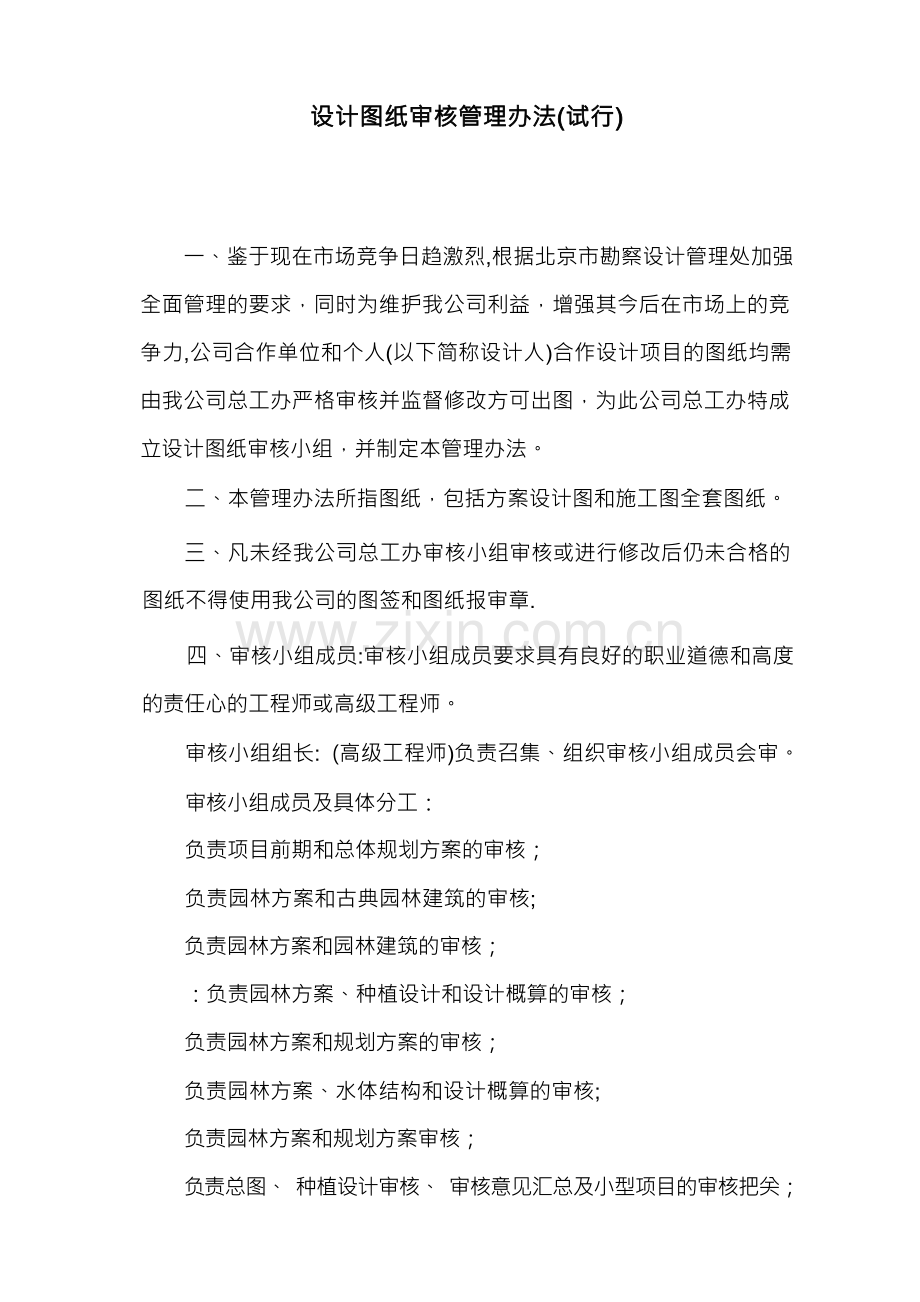

设计图纸审核管理办法(试行)

一、鉴于现在市场竞争日趋激烈,根据北京市勘察设计管理处加强 全面管理的要求，同时为维护我公司利益，增强其今后在市场上的竞 争力,公司合作单位和个人(以下简称设计人)合作设计项目的图纸均需 由我公司总工办严格审核并监督修改方可出图，为此公司总工办特成 立设计图纸审核小组，并制定本管理办法。
二、本管理办法所指图纸，包括方案设计图和施工图全套图纸。
三、凡未经我公司总工办审核小组审核或进行修改后仍未合格的 图纸不得使用我公司的图签和图纸报审章.
四、审核小组成员:审核小组成员要求具有良好的职业道德和高度 的责任心的工程师或高级工程师。
审核小组组长: (高级工程师)负责召集、组织审核小组成员会审。
审核小组成员及具体分工：
负责项目前期和总体规划方案的审核；
负责园林方案和古典园林建筑的审核;
负责园林方案和园林建筑的审核；
：负责园林方案、种植设计和设计概算的审核；
负责园林方案和规划方案的审核；
负责园林方案、水体结构和设计概算的审核;
负责园林方案和规划方案审核；
负责总图、 种植设计审核、 审核意见汇总及小型项目的审核把关；

负责园林建筑结构审核；
:负责园林建筑结构审核；
负责照明及用电审核；
(高级工程师) :负责给排水审核。
审核小组组长助理：负责协助组长工作。
五、图纸审核程序
1.由原设计单位(部门)向审核小组提供下列设计资料：建设单 位向设计单位提交的作为设计依据的政府有关部门的批准文件及附件 的复印件：包括现状(规划)总平面图，竖向现状图，综合管网图.
2。由设计人向审核小组做简单的方案汇报和项目说明,通过汇报， 使审核小组成员了解有关设计依据,意向、 功能和目的,为审核图纸提供 一个良好的基础和必要的信息,并提供需审核的设计文件(包括方案设 计图和施工图的全套图纸)。
3 。审核小组成员在规定时间内对所负责的图纸进行全面的审核， 填写审核记录表(附表一)并签名, (审核记录表一式三份，交审核小 组组长一份，审核人员自留一份，公司总工办存档一份) . 由审核小组 组长将意见汇总并填写审核意见表(附表二)， (审核意见表一式三份, 交设计人一份，审核小组组长自留一份，公司总工办存档一份)。待设 计人按审核要求重新修改图纸后，由原审核人员针对修改后的图纸重 新复核，对未修改部分，由审核人员问明原因，双方协商，在不违反 有关政策规定和设计要求的前提下，可不做修改，由审核人员在记录 表上注明原因。审核人员对修改后的图纸复审后签名.

六、图纸审核内容
1.找出图纸自身的缺陷和错误。
⑴审核建设方提供的原规划图纸复印件是否有政府有关部门的批 文和签章。
⑵审核图纸图签是否正确, 比例是否准确， 有无指北针等基本要素。 ⑶审核图纸设计是否符合国家有关政策和规定 (各项经济技术指
标、苗木品种和规格、建筑设计、结构设计、施工规范等) 。 ⑷审核图纸与说明是否清楚，设计依据、引用标准是否确切。 ⑸审核施工图纸的绘制是否规范, 图纸各项索引、标注是否全面、
准确、清晰、简明。 ⑹审核总平与各分项图纸尺寸、平面位置、标高等是否一致。 ⑺审核各建筑小品平、立、剖面图之间的关系是否一致。 ⑻审核各专业工种设计是否协调、吻合，有无错、碰、漏等问题。
⑼审核图纸中标注的苗木品种、 数量与苗木汇总表中的苗木品种、 数量是否一致。
⑽审核全套施工图图号是否正确，各索引图号与图纸编号是否一 致。
⑾审核全套图纸是否全面、完整，有无缺少专业图纸。 2。解决图纸设计中存在的问题 ⑴审核设计是否考虑用地与周边环境的关系。 ⑵审核设计定位是否准确。 ⑶审核设计构图、布局是否存在问题，透视线关系、交通布局、

人流分析是否合理.
⑷审核功能分区是否合理，能否满足建设单位的要求。

⑸审核竖向设计标高是否存在问题 ,设计高程与现状高程是否冲 突，标高与排水是否矛盾。
⑹审核种植设计是否合理，苗木规格是否满足要求，种植密度是 否符合观赏要求,种植位置与地上、 地下管线有无冲突， 是否符合国家 有关规定。
⑺审核铺装的图案、材质、色彩；园林小品、园林建筑的设计风 格与图纸总体设计风格是否一致 ,铺装结构是否合理,是否既经济、安 全又满足承重要求，园林小品、园林建筑的结构设计是否既经济又保 证安全性。
⑻审核水体(水池池壁、池底)的设计是否与图纸总体设计风格 相一致，是否既经济又保证安全.
⑼审核水、电设计是否存在安全隐患.

3.探讨图纸施工的可行性
⑴研究图纸在施工过程中，在质量上、结构安全上、工期上、工 艺上、材料供应上及经济效益上施工能否满足图纸的要求，并找出设 计中是否存在有不利于施工安全的隐患、是否有化繁为简、而又能达 到设计初衷的值得改进的地方。
⑵研究在植物品种的选择上;在铺装面材的选择上； 园林小品、 园 林建筑材料的选择上是否存在盲目追求档次和有意提高造价的趋势， 各项材料的选择其特性是否符合当地的气候条件及客观条件.

七、图纸审核时限
方案设计图原则上不超过 1—2 个工作日.
施工图纸原则上不超过 2-7 个工作日。
方案设计图复审时限原则上不超过 1-2 个工作日。
施工图纸复审时限原则上不超过 2—3 个工作日。
八、图纸审核收费办法
凡经我公司总工办设计图纸审核小组审核的图纸，由我公司提取 设计人收取设计费总额的 20%-25％作为管理费 .
九、审核人员审图提成办法
我公司收取的管理费的 20％ —30％(其中 5%作为审核主持人的比 例)用于支付审图小组成员的审图提成，提成与审图数量挂钩。
十、图纸审核奖惩办法
为调动审核小组成员的积极性、主动性和责任心，制定图纸审核 奖惩办法。凡年度内审核的图纸全部合格，未出现任何差错，给予一 定奖励，奖励额度视审核图纸数量和繁简程度而定，奖励人员数量不 限， 但用于奖励的奖金总数不超过年度内共收取审图管理费的 5%。 凡 年度内审核的图纸出现差错,正式出图后由设计人、建设单位、施工单 位提出问题的，视情节轻重和错误数量予以一定的经济处罚，额度在 100—5000 元不等。凡审核的图纸未在设计图纸审核记录表上的审核 人栏目、复审栏目签字的，每少一个签字扣除 50 元。
年度末,本年度内的所有奖励人员、处罚人员名单予以内部公布。
十一、凡经我公司总工办审核后的图纸由我公司总工办存档一份

(包括成品和电子文件各一份)，设计图纸审核记录表、 意见表各一份， 与图纸一并由我公司总工办存档。
十二、本管理办法(试行)自公布之日起执行。

北京景观园林设计有限公司总工办 二 00 四年十二月

附表一:设计图纸审核记录表
项目名称：
工程名称：
设 计 人:

面 积 设 计 费 图纸编号
发图日期
绿地性质
图纸数量
审 核 人
工程地点：
工程概算
规划阶段
专业分工
审图数量
初审意见:

日期：
审核签字：

复审意见：

日期:
复审签字：

页
第
附表二：设计图纸审核意见表
项目名称：
工程名称：
设 计 人：

工程地点：
工程概算
规划阶段
审核意见：


面 积
设 计 费


绿地性质
图纸数量

审核人:

日期：

复审意见：

复审人：

日期：
第 页
