设计图纸审核制度
一、 审核图纸的目的
项目部在接收设计文件、图纸后须及时组织开展全面审核，并应分专 业、分单位工程进行审核后组织进行会审。通过审核图纸要达到以下目的：
1 、了解工程的整体情况和设计意图， 明确技术特点和质量要求。
2、找出图纸上存在的差、错、漏等问题和错误。
3、结合施工现场调查，提出施工部署、施工安排、资源配置的初步意 见，作为编制施工计划和实施性施工组织设计的依据。
4 、根据设计图纸的内容，确定应收集的技术资料、标准、国家规范、 实验规程等内容，做好技术保障工作。
5 、建立正确的工程数量台帐，确定计量内外控制线。
二、 审查的内容
对设计图纸进行分专业、分单位工程进行审核后组织进行会审，一般 由平面设计、纵断面设计、横断面设计、结构物设计、标准图、数据表、 土建工程、盾构工程、装修工程等几部分组成。图纸审查包括内业复核和 外业复核。
1、内业复核
内业复核主要寻找差、错、漏等问题和错误。
(1)审查施工图的张数、编号与图纸目录是否相符。
(2)施工图纸、施工图说明、设计总说明是否齐全，规定是否明确，三

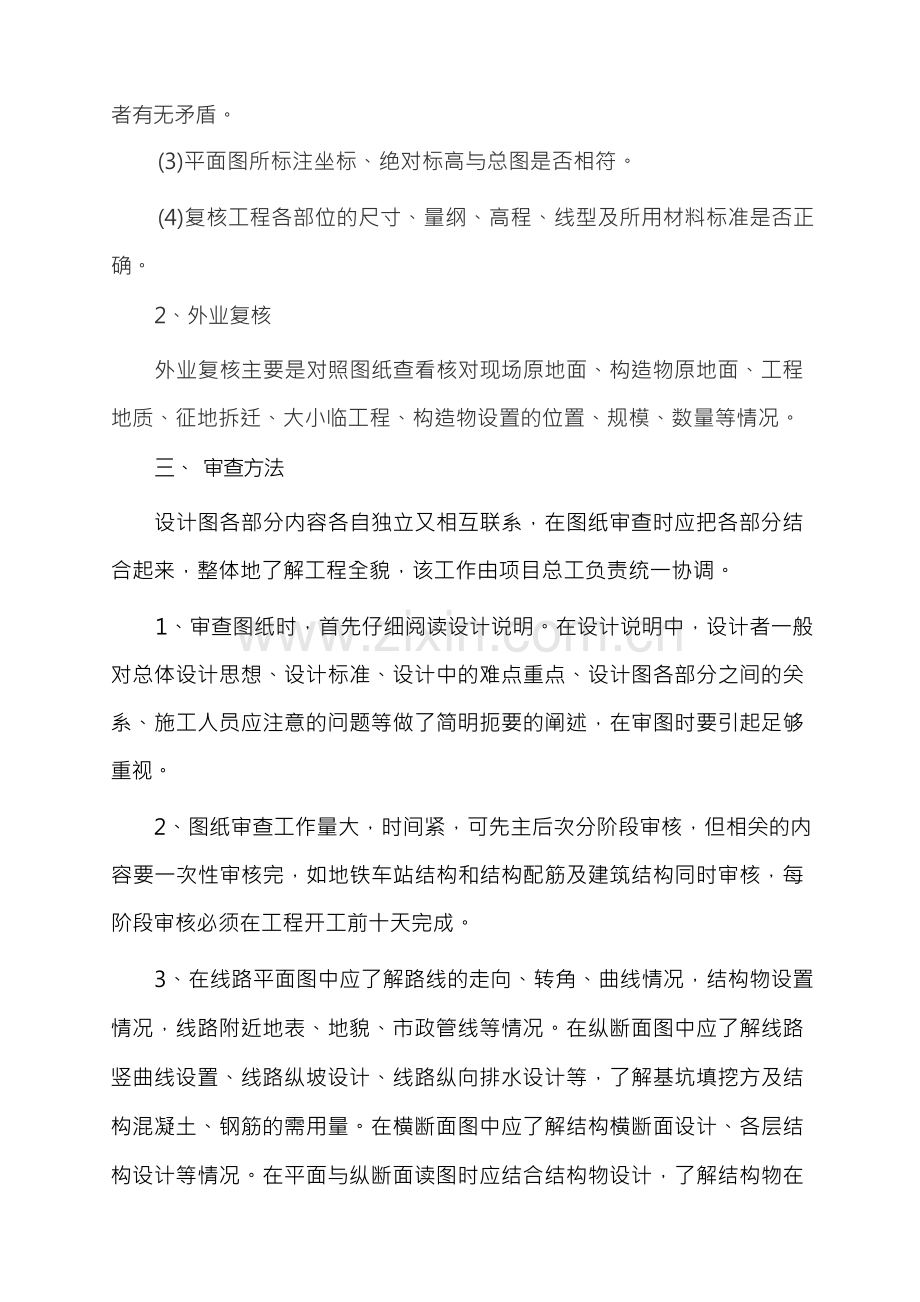

者有无矛盾。
(3)平面图所标注坐标、绝对标高与总图是否相符。
(4)复核工程各部位的尺寸、量纲、高程、线型及所用材料标准是否正 确。
2、外业复核
外业复核主要是对照图纸查看核对现场原地面、构造物原地面、工程 地质、征地拆迁、大小临工程、构造物设置的位置、规模、数量等情况。
三、 审查方法
设计图各部分内容各自独立又相互联系，在图纸审查时应把各部分结 合起来，整体地了解工程全貌，该工作由项目总工负责统一协调。
1、审查图纸时，首先仔细阅读设计说明。在设计说明中，设计者一般 对总体设计思想、设计标准、设计中的难点重点、设计图各部分之间的关 系、施工人员应注意的问题等做了简明扼要的阐述，在审图时要引起足够 重视。
2、图纸审查工作量大，时间紧，可先主后次分阶段审核，但相关的内 容要一次性审核完，如地铁车站结构和结构配筋及建筑结构同时审核，每 阶段审核必须在工程开工前十天完成。
3、在线路平面图中应了解路线的走向、转角、曲线情况，结构物设置 情况，线路附近地表、地貌、市政管线等情况。在纵断面图中应了解线路 竖曲线设置、线路纵坡设计、线路纵向排水设计等，了解基坑填挖方及结 构混凝土、钢筋的需用量。在横断面图中应了解结构横断面设计、各层结 构设计等情况。在平面与纵断面读图时应结合结构物设计，了解结构物在

道路上的位置，了解结构物的类型规模，重点了解楼房、建筑物及市政管 线等结构的内容。
4、图纸审查时要同时绘制一些辅助性图表，如线路平面缩图、构筑物 及主要工程量一览表等。通过绘制这些图表，进一步熟悉图纸，了解工程 内容，同时提炼出简单、清楚、有指导作用的内容，供决策者、管理人员、 技术人员使用。
5、图纸审查时应对主要工程量、主要设计内容，如大型构筑物设计等 进行必要的计算，对设计图中存在的问题进行记录。
6 、当现有的施工条件难以满足某设计， 要求设计单位予以改变部分设 计时，要提出修改意见。
四、 责任人及执行程序
图纸审查由项目总工负责组织进行。 独立审查由有经验的技术人员完 成。内部会审时项目经理、项目技术负责人、专业技术人员、内业技术人 员、质检员及其它相关人员都要参加。
1、自审。接到图纸后，项目总工及时安排或组织有关技术人员进行审
查， 按工程内容、施工区段划分，由各专业(如盾构、装修)技术人员分 别审图，提出问题； 图纸经自审后，将发现的问题以及有关建议做好记录。
2、交叉审。对重要工程项目，由各专业技术人员交叉审查，通过交流 互相补充， 并提出审查记录。
3、 内部会审。 针对自审、互审中发现的问题及建议组织内部会审，进 行讨论。 会审结果要与工程量清单相比较，多余数量及时入库，建立正确 的工程数量台帐。

4、提出审查报告。根据会审结果汇总整理出书面的审查报告。主要内 容包括； 工程项目名称、存在的问题(注明图别、图号、必要时附图说明)、 修改完善设计的建议及要求以及设计、建设、监理单位予以答复的其他事 项。提出的处理意见和变更要求依据要充分，计算要正确。
5、设计及建设单位对图纸会审提出的问题回复后，由项目总工或工程 部长对项目技术及相关人员进行交底，并形成书面文件下发。
五、有关要求
1、审图人员应对设计方法有一定了解，并了解与工程有关的专业知识 及相关的工程实例，有同类技术管理经验，工作认真细致。
2、图纸审查要有成果，如图纸审查报告，设计图纸存在问题、疑点一 览表及辅助性图表等，供有关人员参考，同时也可作为今后工作参考的资 料。
3、 审图人员应注意征求计划、 物资、 设备等各方面的经验， 集思广益， 提出较为全面、切实可行的意见。
4、向设计、建设单位提出的问题力求在技术交底会上能得到解决并形 成纪要。
