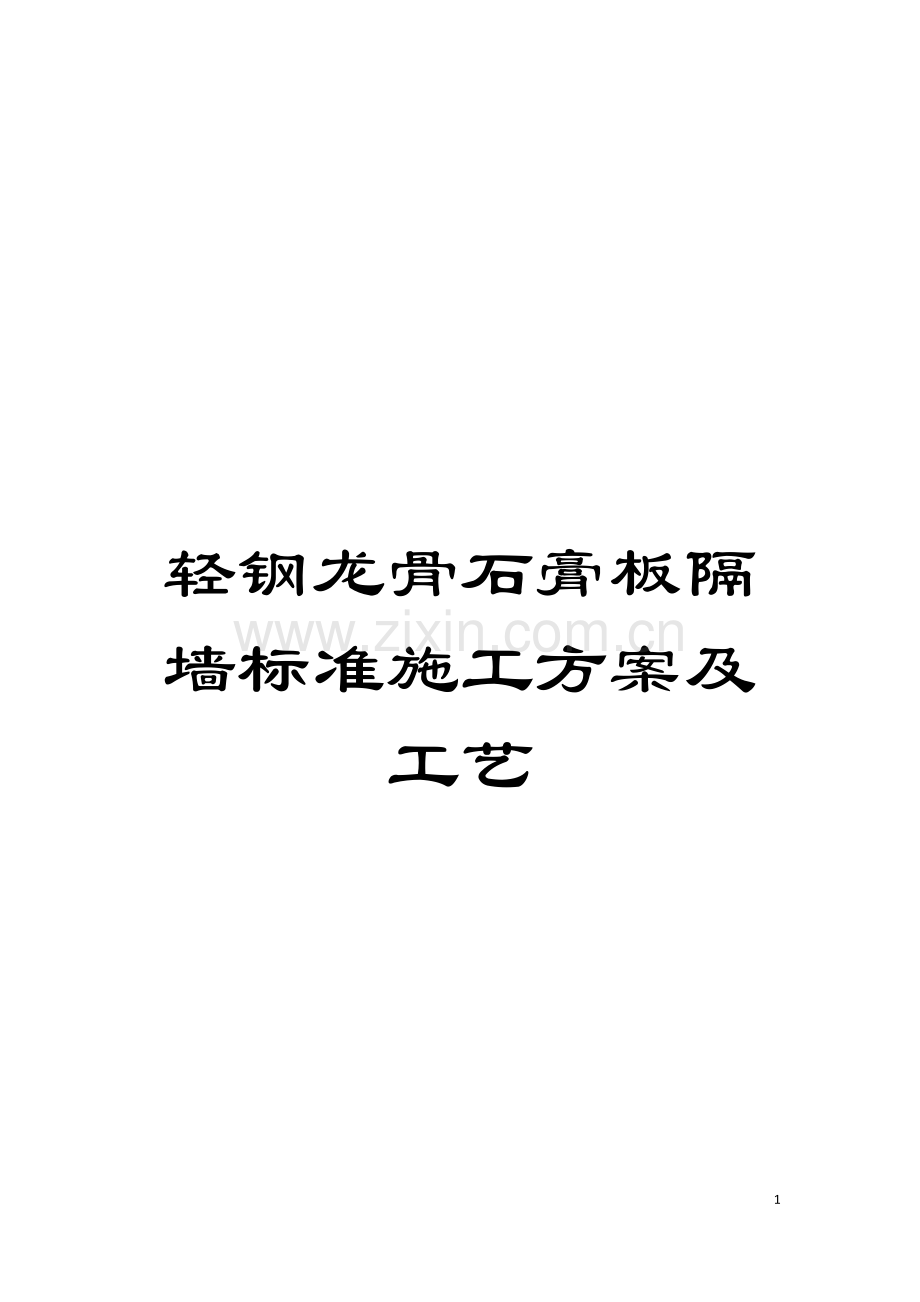

轻钢龙骨石膏板隔墙标准施工方案及工艺

30

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

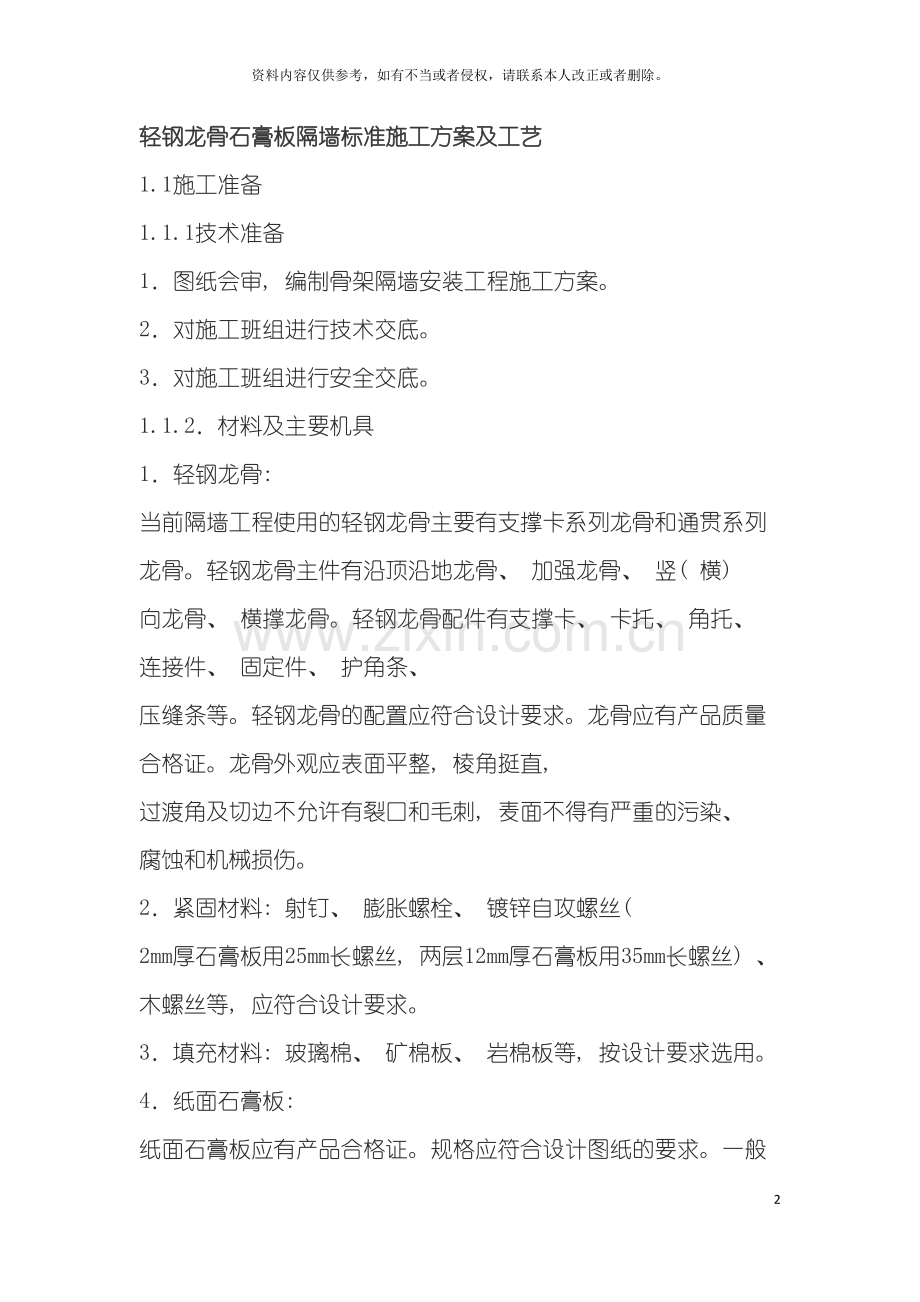

轻钢龙骨石膏板隔墙标准施工方案及工艺
1.1施工准备
1.1.1技术准备
1．图纸会审, 编制骨架隔墙安装工程施工方案。
2．对施工班组进行技术交底。
3．对施工班组进行安全交底。
1.1.2．材料及主要机具
1．轻钢龙骨: 当前隔墙工程使用的轻钢龙骨主要有支撑卡系列龙骨和通贯系列龙骨。轻钢龙骨主件有沿顶沿地龙骨、 加强龙骨、 竖( 横) 向龙骨、 横撑龙骨。轻钢龙骨配件有支撑卡、 卡托、 角托、 连接件、 固定件、 护角条、 压缝条等。轻钢龙骨的配置应符合设计要求。龙骨应有产品质量合格证。龙骨外观应表面平整, 棱角挺直, 过渡角及切边不允许有裂口和毛刺, 麦面不得有严重的污染、 腐蚀和机械损伤。
2．紧固材料: 射钉、 膨胀螺栓、 镀锌自攻螺丝( 2mm厚石膏板用25mm长螺丝, 两层12mm厚石膏板用35mm长螺丝) 、 木螺丝等, 应符合设计要求。
3．填充材料: 玻璃棉、 矿棉板、 岩棉板等, 按设计要求选用。
4．纸面石膏板: 纸面石膏板应有产品合格证。规格应符合设计图纸的要求。一般规格如下:
    长度: 根据工程需要确定;
    宽度: 1200mm、 900mm;
厚度: 9.5mm、 12mm、 15mm、 18mm、 25mm。常见的为 12mm。
5．接缝材料: 接缝腻子、 玻纤带( 布) 、 108胶。
WKF接缝腻子: 抗压强度>3.0MPa, 抗折强度>1.5MPa, 终凝时间>0.5h。
50mm中碱玻纤带和玻纤网格布:
布重>80g/m2, 8目/in
断裂强度: 25mm×100mm布条, 经向>300N
                                  纬向>150N
6．主要机具: 板锯、 电动剪、 电动自攻钻、 电动无齿锯、 手电钻、 射钉枪、 直流电焊机、 刮刀、 线坠、 靠尺等。
1.1.3．作业条件:
1．主体结构已验收, 屋面已做完防水层, 顶棚、 墙体抹灰已完成。
2．室内弹出+50cm标高线。
3．作业的环境温度不应低于5℃。
4．熟悉图纸, 并向作业班组作详细的技术交底。
5．根据设计图和提出的备料计划, 查实隔墙全部材料, 使其配套齐全。安装各种系统的管、 线盒及其它准备工作已到位。
6．主体结构墙、 柱为砖砌体时, 应在隔墙交接处, 按1000mm间距预埋防腐木砖。
7．设计要求隔墙有地枕带时, 应先将C20细石混凝土地枕带施工完毕, 强度达到10MPa以上, 方可进行轻钢龙骨的安装。
8．如果使用木龙骨必须进行防火处理, 并应符合有关防火规范, 直接接触结构的木龙骨应预先刷防腐漆。
9．先作样板墙一道, 经鉴定合格后再大面积施工。
1.2施工工艺
1．2．1工艺流程
弹线、 分档 → 做地枕带 (设计有要求时) → 固定沿顶、 沿地龙骨→ 固定边框龙骨 → 安装竖向龙骨 → 安装门、 窗框 → 安装附加龙骨 →   安装支撑龙骨 → 检查龙骨安装 → 电气铺管、 安附墙设备 → 安装一面罩面板 → 填充隔声材料 → 安装另一面罩面板 → 接缝及护角处理 → 质量检验
1．2．2弹线、 分档
在隔墙与上、 下及两边基体的相接处, 应按龙骨的宽度弹线。弹线清楚, 位置准确。按设计要求, 结合罩面板的长、 宽分档, 以确定竖向龙骨; 横撑及附加龙骨的位置。
1．2．3作地枕带
当设计有要求时, 按设计要求作细石混凝土地枕带。作地枕带应支模板, 细石混凝土应振捣密实。
1．2．4固定沿项、 沿地龙骨
沿弹线位置固定沿项、 沿地龙骨, 可用射钉或膨胀螺栓固定, 固定点间距应不大于600mm, 龙骨对接应保持平直。
1．2．5固定边框龙骨
沿弹线位置固定边框龙骨, 龙骨的边线应与弹线重合。龙骨的端部应固定, 固定点间距应不大于lm, 固定应牢固。
边框龙骨与基体之间, 应按设计要求安装密封条。
1．2．6选用支撑卡系列龙骨时, 应先将支撑卡安装在竖向龙骨的开口上, 卡距为400～600mm, 距龙骨两端的距离为20～25mm。
1．2．7安装竖向龙骨应垂直, 龙骨间距应按设计要求布置。设计无要求时, 其间距可按板宽确定, 如板宽为 900mm、 1200mm时, 其间距分别为 435mm、 603mm。
1．2．8选用通贯系列龙骨时, 低于3m的隔断安装一道; 3～5m隔断安装两道; 5m以上安装三道。
1．2．9罩面板横向接缝处, 如不在沿顶、 沿地龙骨上, 应加横撑龙骨固定板缝。
1．2．10．门窗或特殊节点处, 使用附加龙骨, 安装应符合设计要求。
1．2．11对于特殊结构的隔墙龙骨安装( 如曲面、 斜面隔断等) , 应符合设计要求。
1．2．12．电气铺管、 安装附墙设备
按图纸要求预埋管道和附墙设备。要求与龙骨的安装同步进行, 或在另一面石膏板封板前进行, 并采取局部加强措施, 固定牢固。电气设备专业在墙中铺设管线时, 应避免切断横、 竖向龙骨, 同时避免在沿墙下端设置管线。
1．2．13龙骨检查校正补强
安装罩面板前, 应检查隔断骨架的牢固程度, 门窗框、 各种附墙设备、 管道的安装和固定是否符合设计要求。如有不牢固处, 应进行加固。龙骨的立面垂直偏差应≤3mm, 表面不平整应≤2mm。
1．2．14安装石膏罩面板
1．石膏板宜竖向铺设, 长边( 即包封边) 接缝应落在竖龙骨上。仅隔墙为防火墙时, 石膏板应竖向铺设。
曲面墙所用石膏板宜横向铺设。
2．龙骨两侧的石膏板及龙骨一侧的内外两层石膏板应错缝排列, 接缝不得落在同一根龙骨上。
3．石膏板用自攻螺钉固定。沿石膏板周边螺钉间距不应大于200mm, 中间部分螺钉间距不应大于300mm, 螺钉与板边缘的距离应为10～16mm。
4．安装石膏板时, 应从板的中部向板的四边固定, 钉头略埋入板内, 但不得损坏纸面。钉眼应用石膏腻子抹平。
5．石膏板宜使用整板。如需对接时, 应紧靠, 但不得强压就位。
6．隔墙端部的石膏板与周围的墙或柱应留有3mm的槽口。施工时, 先在槽口处加注嵌缝膏, 然后铺板, 挤压嵌缝膏使其和邻近表层紧密接触。
7．安装防火墙石膏板时, 石膏板不得固定在沿顶、 沿地龙骨上, 应另设横撑龙骨加以固定。
8．隔墙板的下端如用木踢脚板覆盖, 罩面板应离地面20～30mm; 用大理石、 水磨石踢脚板时, 罩面板下端应与踢脚板上口齐平, 接缝严密。
9．铺放墙体内的玻璃棉、 矿棉板、 岩棉板等填充材料, 与安装另一侧纸面石膏板同时进行, 填充材料应铺满铺平。
1．2．15 接缝及护角处理
1．纸面石膏板墙接缝做法有三种形式, 即平缝、 凹缝和压条缝。一般做平缝较多, 可按以下程序处理:
( 1) 纸面石膏板安装时, 其接缝处应适当留缝( 一般3～6mm) , 并必须坡口与坡口相接。接缝内浮土清除干净后, 刷一道50%浓度的108胶水溶液。
( 2) 用小刮刀把WKF接缝腻子嵌入板缝, 板缝要嵌满嵌实, 与坡口刮平。待腻子干透后, 检查嵌缝处是否有裂纹产生, 如产生裂纹要分析原因, 并重新嵌缝。
( 3) 在接缝坡口处刮约lmm厚的WKF腻子, 然后粘贴玻纤带, 压实刮平。
( 4) 当腻子开始凝固又尚处于潮湿状态时, 再刮一道WKF腻子, 将玻纤带埋入腻子中, 并将板缝填满刮平。
( 5) 阴角的接缝处理方法同平缝。
2．阳角可按以下方法处理:
( 1) 阳角粘贴两层玻纤布条, 角两边均拐过100mm, 粘贴方法同平缝处理, 表面亦用WKF腻子刮平。
( 2) 当设计要求作金属护角条时, 按设计要求的部位、 高度, 先刮一层腻子, 随即用镀锌钉固定金属护角条, 并用腻子刮平。
1．2．16．待板缝腻子干燥后, 检查板缝是否有裂缝产生, 如发现裂纹, 必须分析原因, 采取有效的措施加以克服, 否则不能进入板面装饰施工。
1.3质量标准:
1．3．1主控项目
1．骨架隔墙所用龙骨、 配件、 墙面板、 填充材料及嵌缝材料的品种规格性能和木材的含水率应符合设计要求。有隔声、 隔热、 阻燃、 防潮等特殊要求的工程材料应有相应性能等级的检测报告。
检验方法: 观察; 检查产品合格证书、 进场验收记录、 性能检测报告和复验报告。
2．骨架隔墙工程边框龙骨必须与基体结构连接牢固, 并应平整、 垂直、 位置正确。
检验方法: 手扳检查、 尺量检查、 检查隐蔽工程验收记录。
3．骨架隔墙中龙骨间距和构造连接方法应符合设计要求。骨架内设备管线的安装、 门窗洞口等部位加强龙骨应安装牢固、 位置正确, 填充材料的设置应符合设计要求。
检验方法: 检查隐蔽工程验收记录。
4．骨架隔墙的墙面板应安装牢固。无脱层、 翘曲、 折裂及缺损。
检验方法: 观察; 手扳检查。
5．墙面板所用接缝材料和接缝方法应符合设计要求。
检验方法: 观察。
1．3．2一般项目
1．骨架隔墙表面应平整光滑、 色泽一致、 洁净、 无裂缝, 接缝应均匀、 顺直。
检验方法: 观察; 手摸检查。
2．骨架隔墙上的孔洞、 槽、 盒应位置正确、 套割吻合、 边缘整齐。
检验方法: 观察。
3．骨架隔墙内的填充材料应干燥, 填充应密实、 均匀、 无下坠。
检验方法: 轻敲检查; 检查隐蔽工程验收记录。
4．轻钢龙骨石膏板罩面隔墙安装的允许偏差和检验方法应符合下表的规定。
轻钢龙骨石膏板罩面隔墙安装的允许偏差和检验方法
项次 项目允 许 偏 差检验方法
1 立面垂直度 3mm 用2m垂直检测尺检查
2 表面平整度 2mm 用2m靠尺和塞尺检查
3 接缝高低差 0.5mm 用钢直尺和塞尺检查
4 阴阳角方正 2mm 用直角检测尺检查
1.4施工试验计划
1．4．1各分项工程的检验批应按下列规定划分:
同一品种的轻质隔墙工程每50间( 大面积房间和走廊按轻质隔墙的墙面30m2为一间) 应划分为一个检验批, 不足50间也间划分为一个检验批。
1．4．2．民用建筑轻质隔墙工程的隔声性能应符合现行国家标准《民用建筑隔声设计规范》GBJ 118的规定。
1．4．3轻钢龙骨石膏板罩面隔墙工程的检查数量应符合下列规定:
每个检验批应至少抽查10%并不得少于3间; 不足3间时应全数检查。
1.5安全生产、 现场文明施工要求
1．5．1隔墙工程的脚手架搭设应符合建筑施工安全标准。
1．5．2脚手架上搭设跳板应用铁丝绑扎固定, 不得有探头板。
1．5．3工人操作应戴安全帽, 骨架施工严格防火措施。
1．5．4施工现场必须工完场清。设专人洒水、 打扫, 不能扬尘污染环境。
1．5．5有噪声的电动工具应在规定的作业时间内施工, 防止噪声污染、 扰民。
1．5．6机电器具必须安装触电保护装置。发现问题立即修理。
1．5．7遵守操作规程, 非操作人员不准乱动机具, 以防伤人。
1．5．8现场保持良好通风, 但不宜有过堂风。
1.6成品保护
1．6．1轻钢骨架隔墙施工中, 各工种间应保证已安装项目不受损坏, 墙内电线管及附墙设备不得碰动、 错位及损伤。
1．6．2轻钢龙骨及纸面石膏板入场, 存放使用过程中应妥善保管, 保证不变形、 不受潮、 不污染、 无损坏。
1．6．3施工部位已安装的门窗、 场面、 墙面、 窗台等应注意保护, 防止损坏。
1．6．4已安装好的墙体不得碰撞, 保持墙面不爱损坏和污染。
1.7工程质量验收
1．7．1施工时按照施工工艺, 严格控制每一步质量, 做好自检工作, 而且同监理做好抽检和验证工作。
1．7．2检验批的合格判定应符合下列规定:
1．抽查样本均应符合主控项目的规定。
2．抽查样本的80%以上应符合一般项目的规定。其余样本不得存在影响使用功能或明显影响装饰效果的缺陷, 其中有允许偏差的检查项目, 其最大偏差不得超过允许偏差的1.5倍。
1．7．3轻钢龙骨石膏板罩面隔墙工程验收时应检查下列文件和记录:
1．轻质隔墙工程的施工图、 设计说明及其它设计文件。
2．材料的产品合格证书、 性能检测报告、 进场验收记录和复验报告。
3．施工记录。
1．7．4轻钢龙骨石膏板罩面轻质隔墙工程应对下列隐蔽工程项目进行验收:
1．墙中设备管线的安装及水管试压。
2．埋件或拉结筋。
3．骨安装、 龙骨防腐、 防水。
4．充材料的设置。
1．7．5轻质隔墙与顶棚和其它墙体的交接处应采取防开裂措施。
1.8主要工程质量通病治理措施
1．8．1板缝开裂
1．原因分析: 轻钢龙骨结构构造不合理, 刚度差, 石膏板受潮变形, 接缝腻子质量差。
2．预防措施: 首先轻钢龙骨结构构造要合理, 符合设计要求, 且具备一定刚度, 其次石膏板应干燥干透, 不得受潮, 且安装要牢固, 接缝腻子必须是质量好的合格产品。
1．8．2墙面竖向通缝, 轻钢骨架不稳
1．原因分析: 墙体过长, 温差过大, 轻钢骨架连接不牢。
2．预防措施: 超过6m的墙体应设控制变形缝, 进入冬季采暖期应控制供热温度, 注意开窗通风, 防止温差和湿度过大造成墙体变形裂缝, 轻钢龙骨架必须连接牢固, 节点严格按设计要求及构造要求施工。
1．8．3墙板面不平、 裂缝凹凸不均
1．原因分析: 龙骨安装横向错位, 石膏板厚度偏差大。
2．预防措施: 龙骨安装应拉通线, 上下弹好黑线, 石膏板安装设专人验收质量, 检测厚度, 注意板块分档尺寸, 保证板间拉缝一致。
纸面石膏板好坏优劣的鉴别( -05-27 15:46:06)
标签: 装修 纸面石膏板 护面纸 家居
分类: 墙体材料
当前市面上的纸面石膏板品牌繁多, 鱼龙混杂, 好的纸面石膏板和劣质纸面石膏板究竟在哪些方面有差别? 且这些差别会不会影响到施工和使用呢? 还有, 纸面石膏板有哪些类型, 都分别适用于哪些场所呢? 别着急, 下面就来解答这些问题。

     好的纸面石膏板和劣质纸面石膏板之间的差别:
      1、  护面纸的差别: 优质的纸面石膏板用的是进口的原木浆纸, 这种纸轻且薄, 强度高, 表面光滑, 无污渍, 纤维长, 韧性好。劣质的纸面石膏板用的是国产再生纸浆生产出来的纸张, 较重较厚, 强度较差, 表面粗糙, 从石膏板表面有时可看见油污斑点, 易脆裂。因为纸面石膏板的强度有70％以上来自与纸面, 因此纸张是保证石膏板强度的一个关键因素。当前, 在市面上的国产品牌纸面石膏板都是选用国产纸, 只有外资品牌使用进口纸作为护面纸。另外, 纸面的好坏还直接影响到石膏板表面的装饰性能。好的纸面石膏板表面可直接图刷涂料, 差的纸面石膏板表面必须做满批后才能做终饰。

     2、 石膏芯选材的差别: 优质的纸面石膏板选用高纯度的石膏矿作为芯体材料的原材料, 而劣质的纸面石膏板对原材料的纯度缺乏控制。纯度低的石膏矿中含有大量的有害物质, 这些有害物质会大大影响石膏板的性能。如, 粘土和盐分会影响纸面和石膏芯体的粘接性能等。从外观上可看出, 好的纸面石膏板的板芯白, 而差的纸面石膏板板芯发黄( 含有粘土) 颜色暗淡。

     3、 纸面粘接: 用裁纸刀在石膏板表面划一个45度角的”叉”, 然后在交叉的地方揭开纸面, 能够发现, 优质的纸面石膏板的纸张依然好好地粘接在石膏芯上, 石膏芯体没有裸露; 而劣质纸面石膏板地纸张则能够撕下大部分甚至全部纸面, 石膏芯完全裸露出来。

     4、 单位面积重量: 相同厚度的纸面石膏板, 优质的板材比劣质的一般都要轻。这是由于生产工艺水平的不同而造成的, 劣质的纸面石膏板大都在一些设备陈旧工艺落后的工厂中生产出来, 在这种生产条件下要生产出质量轻的产品势必造成强度的下降, 如果要达到规定的强度, 就必须保持一定的重量。然而, 增加了重量的同时, 石膏板对需要维持石膏板重量的强度又有了更高的要求, 因此, 质量轻可是强度又能够达到标准的产品才是最好的选择。因此纸面石膏板的国家标准中对重量的要求是不超过一定的重量, 说明, 越轻越好, 当然是在达到要求的强度的前提下。

     5、 纵向/横向断裂强度: 由于纸面石膏板的强度大部分来自于纸面, 而纸面是有纤维分布方向的, 因此纸面石膏板的横向和纵向断裂强度是不一样的。纸面石膏板的纵向/横向断裂荷载必须达到国家标准GB/T9775－1999中的要求。可查看厂家提供的检测报告。

     6、 提醒大家注意, 有很多石膏板厂家提供的检测报告为委托检验, 委托检验仅仅对来样负责, 有些厂家能够特别生产一批很好的板材去做检测, 然而平时生产的产品不一定能够达到要求, 因此抽样检测的检测报告才能代表普遍的生产质量。正规的石膏板生产厂家每年都会安排国家权威的质量检测机构赴厂家的仓库进行抽样检测。
轻钢龙骨好坏的鉴别( -05-27 15:49:03)
标签: 轻钢龙骨 好坏 尺寸偏差 家居
分类: 墙体材料
如何鉴别轻钢龙骨质量优劣?
1) 检查标记是否齐全, 就是像上面说的代号。
2) 外形平整, 棱角清晰, 切口不允许有影响正常使用的毛刺和变形。
3) 镀锌层不得起皮、 起瘤、 脱落等缺陷, 优等品不得有腐蚀、 损伤、 黑斑、 麻点等缺陷。
4) 龙骨无明显形状及尺寸偏差。弹地面导墙控制线→技术复核→安沿地、 沿顶龙骨固定→安竖向龙骨加强龙骨( 横贯龙骨) →封一面石膏板→隐蔽验收→填塞岩棉→安墙的另一面石膏板→钉眼防锈处理→接缝处理→产品保护。《施工流程》

施工要点
1) 施工所采用材料的品种、 规格和质量必须符合建设、 设计单位要求和施工质量要求。
2) 施工前必须根据设计要求, 标出墙体, 门洞位置, 门档与地坪应可靠连接。
3) 检查与墙体有关的所有管线位置, 正确无误后才能施工。
4) 安沿地、 沿顶龙骨前, 在周边安放5厚橡胶垫, 宽度同龙骨。
5) 沿地、 沿顶龙骨用射钉固定, 间距≤600mm。
6) 主龙骨根据面板的宽度B, 以不大于1／2B加缝隙C( 一般为5mm) 的间距将上下两端插入沿边龙骨。靠墙或靠柱子的竖向主龙骨用射钉固定, 钉距不大于900mm。
7) 竖向龙骨间距400mm, 从墙的一端开始排列, 当最后一根大于设计间距则增设一根, 在门洞三侧各增设一道龙骨加强。
8) 轻钢龙骨隔墙施工, 必须以地面上所划的隔墙中心线用线锤引至顶棚, 隔墙上槽的中心线与地面中心线吻合, 保持在同一垂直中心线则安装的墙面就会平整, 地面线及门窗预留洞口墨线应正确无误, 复核后方可封板, 在封第二侧板时应待安装管线就位后方可施工。
面板施工应符合下列要求:
1) 横向接缝处如不在沿边龙骨上, 应加横龙骨固定面板。
2) 隔墙中设置配电箱、 插座, 穿墙管等装置时, 应对其周围缝隙进行密封处理。
3) 门口两侧的上部面部不得通缝而采取L形板使之错缝安装。
4) 隔墙的暗缝处理应在接缝处留5mm缝隙, 并嵌缝, 外粘贴玻璃纤维带或穿孔纸带等, 并用配套接缝腻子找平。
5) 用自攻螺钉固定面板时离边缘的距离不得小于15mm, 沿面板周边螺钉间距不应大于200mm, 中间部分螺钉间距不应大于300mm, 钉子应略埋入板内, 但不得损坏板面, 在用防锈漆涂没后应用腻子抹平。
6) 龙骨一侧的内外二层面板应错缝排列, 接缝不得排在同一根龙骨上。
7) 有隔声要求的隔墙板间应留有5mm缝隙, 并用腻子嵌填密实后, 在按暗缝处理顺序操作, 四周也应留有5mm缝隙, 并用密封膏嵌实。
8) 隔墙龙骨与基体结构的连接牢固, 无松动现象。
9) 粘贴和用钉子、 螺钉固定面板, 表面应平整, 粘贴的面板不得脱层, 钉子应略凹入板面。
10) 成板表面不得污染、 折裂、 缺棱、 掉角、 碰伤等缺陷。
轻钢龙骨石膏板系统施工工艺
-12-04　作者: 佚名
 轻钢龙骨石膏板系统施工注意事项
  1. 门框处的处理:
用过石膏板来做隔墙的人恐怕都知道, 石膏板隔墙在门框处是最容易开裂的, 因为门经常开开关关, 因此门框处受到的外力是很大的, 也是造成开裂的主要原因。因此, 石膏板隔墙在门框处是要做加强处理的, 而且在封板的时候也有讲究哦!
如果是重量不大于25kg的门, 门框部位的竖向龙骨内预埋一根木方, 然后在距离门框不大于150mm的地方增加一根竖向龙骨作为加强。
如果是重量超过25kg可是小于50kg的门, 门框部位的竖向龙骨需要做对扣处理( 即门框处有两根合在一起的龙骨形成类似方钢的结构) , 且要预埋木方, 然后在距离门框不大于150mm的地方增加一根竖向龙骨作为加强。
如果是重量超过50kg的门, 就建议增加钢结构来固定门了。
至于板要怎么处理呢, 安装板的时候将石膏板裁成刀把形, 不能将缝留在门框那根龙骨上, 只能留在门楣上, 且该缝距离门框那根龙骨的距离不小于150mm。
隔墙竖向龙骨的接长:
有两种做法:
1. 能够对扣的龙骨: 对扣接长, 搭接长度不小于600mm。
2. 不能对扣的龙骨: 用配套的U形龙骨套在两段竖向龙骨上, 分别与两段龙骨的搭接长度均不应小于600mm( 即总的U形龙骨的长度不小于1200mm).
打胶是为了隔声吗?
打玻璃胶的时候要注意不要打在龙骨上, 因为玻璃胶( 硅胶) 呈酸性, 会腐蚀龙骨的。如果要打胶在龙骨上, 注意选用中性胶。
打自攻螺丝注意事项:
隔墙: 板边螺丝的距离不超过200mm, 板中不超过300mm。
吊顶: 板边螺丝的距离不超过150mm, 板中不超过200mm。
还要注意:
1.在石膏板板边打螺丝的时候, 螺丝距离板边保持15mm, 否则会打裂板边的。
2. 自攻螺丝不可打破纸面( 因为纸面石膏板的强度70％以上来自纸面, 打破了纸面等于那个地方是无效固定) , 自攻螺丝沉入板面0.5mm~1mm。切记不可打破纸面, 有的工地发现有石膏板从吊顶上掉下来砸伤人, 就是因为那一张板上80％的螺丝都把纸面打破了。
如果打破了纸面, 应在旁边5cm之内的地方补一颗螺丝。
如果要在吊顶的纸面石膏板上安装筒灯, 单个重量在0.5kg以下的筒灯能够直接固定在石膏板上, 超过0.5kg的筒灯需要单独设吊杆固定在结构顶棚上。
出风口周围由于经常会有冷凝水产生, 建议使用耐水纸面石膏板, 而且最好在板的背面贴上铝箔。
墙体要隔声, 施工时需要注意以下几点:
安装周边龙骨的时候, 需要在四周龙骨和四周的结构层接触的地方施图密封胶( 不能是硅胶或玻璃胶, 因为这种胶呈酸性, 会腐蚀龙骨, 需要使用丙烯酸单组分密封胶) , 以防止声音经过龙骨与周边结构层之间的细小缝隙传到隔壁( 万分之一的缝隙就会导致十几个分贝的隔声损失) 。
安装板的时候, 两侧的石膏板一定要错缝安装。板和四周的结构层之间的缝隙也要用密封胶密封。
隔音棉的填充: 填充的厚度应保持墙体内留有一定空腔, 并不一定填满就好, 因为如果填满了, 隔音棉反而成为一道声桥, 降低墙体隔音性能。
隔音墙体施工注意要点二:
开关盒的安装也非常重要, 注意墙体两侧的开关盒不能对称安装在同一个地方, 最好错开一格龙骨安装, 且安装的时候要在后面填满隔音棉, 四周打好密封胶。
另外, 门的隔声也非常重要, 可是对于门来说, 要做到与墙体隔声一样好是比较困难的, 因此国标中对于室内与走道之间墙体的隔声要求比分户墙的隔声要求都要低, 就是考虑到这一点。
接缝腻子和墙面腻子要选用环保材料, 不要只考虑墙面漆是否是环保的。
现在很多的做法还是用107胶加双飞粉做接缝和墙面腻子, 而107胶早已经是被禁止使用的对人体有危害的建筑产品之一了。
轻钢龙骨纸面石膏板隔墙工程
来源: 家装网   时间: -05-01

一、 工艺流程
??墙位放线→墙基施工→安装沿地、 沿顶龙骨→安装竖向龙骨→固定各种洞口及门→安装一侧石膏板→暖卫水电等钻孔下管、 穿线→安装隔音棉→安装另一侧石膏板→接缝处理→连接固定设备、 电气→墙面装饰→踢脚线施工。

二、 安装要点
??1、 根据设计图纸确定的墙位, 在地面放出墙位线并将其引至顶棚和侧墙。
??2、 当设计采用水泥、 石材踢脚板时, 墙的下端应做墙垫, 如采用木踢脚板时, 墙的下端可直接与地面连接, 两种踢脚板均可采用凹入式或凸出式处理。墙垫制作前, 先对墙垫与楼、 地面接触部位进行清理。然后涂刷水泥浆结合层一道, 随即做C素混凝土墙垫, 墙垫上表面平整, 两侧应垂直。
??3、 钢龙骨安装:
先将边框龙骨( 沿地、 沿顶和沿墙柱龙骨) 与主体结构固定。固定前, 在沿地、 沿顶龙骨与地、 顶面接触处, 先要铺填一层橡胶条或沥青泡沫塑料条。边框龙骨与主体结构的固定, 可采用射钉, 射钉接中距0.6-1m的间距布置, 水平方向不大于0.8m, 垂直方向不大于1m。射钉射入基体的最佳深度: 混凝土基体为22-23mm, 砖砌体为30-50mm射钉位置应避开已敷设的暗管部位。对已确定的龙骨间距, 在沿地、 沿顶龙骨上分档画线, 竖向龙骨应由墙的一端开始排列, 当隔墙上设有门窗时, 应从门、 窗口向一侧或两侧排列。当最后一根龙骨距离墙( 柱) 边的尺寸大于规定的龙骨间距时, 必须增设一根龙骨。龙骨的上下端除有规定外, 一般应与沿地、 沿顶龙骨用铆钉或自攻螺丝固定。安装竖向龙骨, 根据所确定的龙骨间距就位。当采用暗接缝时, 则龙骨间距应增加3mm, 如采用明接缝时, 则龙骨间距按明接缝宽度确定。竖向龙骨应按要求长度预先进行切割, 并应从上端切割, 上下方向及冲孔位置不能颠倒, 并保证冲孔高度在同一水平。在一般情况下, 龙骨一般均不宜接长。安装门口立柱时, 要根据设计确定的门口立柱形式进行组合, 在安装立柱的同时, 应将门口与主柱一并就位固定。当隔墙高度超过石板的长度时, 应设水平龙骨, 一般用以下连接方式: ( 1) 采用沿地、 沿顶龙骨与竖向龙骨连接; ( 2) 采用竖向龙骨用卡托和角托连接与竖向龙骨。通贯横撑龙骨必须与竖向龙骨的冲孔保持在同一水平上, 并卡紧固。当隔墙中设置配电盘、 消火拴及各种附墙设备、 吊挂件时, 均应按设计要求在安装骨架时预先将连接件与骨架件连接牢固。
??4、 石膏板安装:
石膏板应竖向排列, 隔墙两侧的石膏板应错缝排列, 隔声墙的底板与面板也应错缝排列。石膏板的安装顺序, 应从板的中间向两边固定。石膏板与龙骨固定, 应采用十字头自攻螺丝固定。螺丝长度用于12mm厚石膏板为避免25mm长, 用于两层12mm厚的石膏板为35mm长, 螺丝距石膏板边缘( 即在纸面所包的板边) 至少10mm, 在切割的边端至少15mm, 螺丝应略埋入板内, 但不得损坏纸面。钉距在板的四周为250mm, 在板的中部为300mm。为避免门口上角的石膏板在接缝处出现开裂, 其实侧面板应采用刀把形板。隔墙的阳角和门窗口边应选用边角方正无损的石膏板。隔墙下端的石膏板不应直接与地面接触, 应留有10-15mm的缝隙, 隔声墙的四周应留有5mm缝隙。位于卫生间等潮湿房间的隔墙, 应采用防水石膏板。其构造做法应严格按设计要求进行施工。隔墙下端应做墙垫并在石膏板下端嵌密封膏, 缝宽不小于5mm。隔墙骨架上设置的各种附属设备的连接件, 在石膏板安装后, 应在作出明显标记。

三、 石膏板隔墙安装接缝处理
??1、 凡墙面损坏暴露石膏部分, 应先将浮灰扫净, 用10%浓度的107胶水溶液涂刷一遍, 干燥后进行修补及嵌缝。如有局部破坏, 应进行修复。
??2、 石膏板墙面接缝处理主要有无缝处理和控制缝处理。无缝处理是采用石膏腻子和接缝纸带抹平。当隔墙长度约12m时, 应设置控制缝, 控制缝处理应按有关操作规程进行。
??无缝处理操作步骤:
??刮嵌缝腻子。将缝内浮土清除干净, 用小刮刀把腻子嵌入板缝与板面填实刮平。粘贴接缝美纹纸。待缝内腻子终凝, 用稠度较稀的底层腻子在接缝处薄薄刮一层, 宽约60mm左右, 厚约1mm, 随即用贴纸器粘贴接缝纸, 用刮刀由上而下一个方向用力刮平压实, 赶出腻子与纸带间的气泡。中层腻子。紧接着在纸带上刮一层宽80mm左右, 厚约1mm的腻子, 将接缝纸带埋入腻子层中。找平腻子。待腻子凝固后, 再用刮刀将腻子填满楔形槽与板面平。

四、 质量要求
??墙体安装前, 应检查龙骨和板材的质量, 凡翘曲变形、 缺棱掉角、 受潮发霉或规格不符合要求者, 未经采取措施, 均不得使用。使用的胶粘剂、 腻子和接缝带, 应有产品制造日期, 使用说明和   材质合格证明。
??隔墙工程的质量, 应符合下列规定:
??骨架与墙体结构的连接应牢固, 无松动现象。粘贴或用螺丝固定罩面板, 表面应平整, 粘贴不得脱层。板材表面不得有污染、 折裂、 缺棱、 掉角、 锤伤等缺陷。板材铺设方向应正确, 安装牢固, 接缝严实、 光滑, 表面平整。板与板之间及板与主体结构之间, 应粘结密实、 牢固、 接缝平整。粘贴的踢脚板, 不得有大面积空鼓。质量标准应符合设计要求及国家最新颁布的验收规范和质量检验评定标准, 应达到优良等级。

轻钢龙骨石膏板隔墙轻钢龙骨石膏板隔墙
( 1) 施工准备
1) 主要材料及配件要求
轻钢龙骨主件: 沿顶龙骨、 沿地龙骨、 加强龙骨、 竖向龙骨、 横向龙骨应符合设计要求。
轻钢骨架配件: 支撑卡、 卡托、 角托、 连接件、 固定件、 附墙龙骨、 压条等附件应符合设计要求。
紧固材料: 射钉、 膨胀螺栓、 镀锌自攻螺丝、 木螺丝和粘结嵌缝料应符合设计要求。
填充隔声材料: 按设计要求选用。
罩面板材: 纸面石膏板规格、 厚度由设计人员或按图纸要求选定。
2) 主要机具
直流电焊机、 电动无齿锯、 手电钻、 螺丝刀、 射钉枪、 线坠、 靠尺等。
3) 作业条件
轻钢骨架、 石膏罩面板隔墙施工前应先完成基本的验收工作, 石膏罩面板安装应待屋面、 顶棚和墙抹灰完成后进行。
设计要求隔墙有地枕带时, 应待地枕带施工完毕, 并达到设计程度后, 方可进行轻钢骨架安装。
根据设计施工图和材料计划, 查实隔墙的全部材料, 使其配套齐备。
所有的材料, 必须有材料检测报告、 合格证。
( 2) 操作工艺
1) 工艺流程
轻隔墙放线→安装门洞口框→安装沿顶龙骨和沿地龙骨→竖向龙骨分档→安装竖向龙骨→安装横向龙骨卡档→安装第一层纸面石膏板→安装第二层纸面石膏板→施工接缝做法→面层施工
2) 放线: 根据设计施工图, 在已做好的地面或地枕带上, 放出隔墙位置线、 门窗洞口边框线, 并放好顶龙骨位置边线。
3) 安装门洞口框: 放线后按设计, 先将隔墙的门洞口框安装完毕。
4) 安装沿顶龙骨和沿地龙骨: 按已放好的隔墙位置线, 按线安装顶龙骨和地龙骨, 用射钉固定于主体上, 其射钉钉距为600mm。
5) 竖龙骨分档: 根据隔墙放线门洞口位置, 在安装顶地龙骨后, 按罩面板的规格900mm或1200mm板宽, 分档规格尺寸为450mm, 不足模数的分档应避开门洞框边第一块罩面板位置, 使破边石膏罩面板不在靠洞框处。
6) 安装龙骨: 按分档位置安装竖龙骨, 竖龙骨上下两端插入沿顶龙骨及沿地龙骨, 调整垂直及定位准确后, 用抽心铆钉固定; 靠墙、 柱边龙骨用射钉或木螺丝与墙、 柱固定, 钉距为1000mm。
7) 安装横向卡挡龙骨: 根据设计要求, 隔墙高度大于3m时应加横向卡档龙骨, 采向抽心铆钉或螺栓固定。
8) 安装石膏罩面板
检查龙骨安装质量、 门洞口框是否符合设计及构造要求, 龙骨间距是否符合石膏板宽度的模数。
安装一侧的纸面石膏板, 从门口处开始, 无门洞口的墙体由墙的一端开始, 石膏板一般用自攻螺钉固定, 板边钉距为200mm, 板中间距为300mm, 螺钉距石膏板边缘的距离不得小于10mm, 也不得大于16mm, 自攻螺钉固定时, 纸面石膏板必须与龙骨紧靠。
安装墙体内电管、 电盒和电箱设备。
安装墙体内防火、 隔声、 防潮填充材料, 与另一侧纸面石膏板( 水泥压力板) 同时进行安装填入。
安装墙体另一侧纸面石膏板: 安装方法同第一侧纸面石膏板, 其接缝应与第一侧面板错开。
安装双层纸面石膏板: 第二层板的固定方法与第一层相同, 但第三层板的接缝应与第一层错开, 不能与第一层的接缝落在同一龙骨上。
9) 接缝做法: 纸面石膏板接缝做法有三种形式, 即平缝、 凹缝和压条缝。可按以下程序处理。
刮嵌缝腻子: 刮嵌缝腻子前先将接缝内浮土清除干净, 用小刮刀把腻子嵌入板缝, 与板面填实刮平。
粘贴拉结带: 待嵌缝腻子凝固原形即行粘贴拉接材料, 先在接缝上薄刮一层稠度较稀的胶状腻子, 厚度为1mm, 宽度为拉结带宽, 随即粘贴接结带, 用中刮刀从上而下一个方向刮平压实, 赶出胶腻子与接结带之间的气泡。
刮中层腻子: 拉结带粘贴后, 立即在上面再刮一层比拉结带宽80mm左右厚度约1mm的中层腻子, 使拉结带埋入这层腻子中。
找平腻子: 用大刮刀将腻子填满楔形槽与板抹平。
10) 墙面装饰、 纸面石膏板墙面, 根据设计要求, 可做各种饰面。
( 3) 质量标准
适用于以轻钢龙骨为骨架, 以纸面石膏板为墙面板的隔墙工程的质量验收
骨架隔墙工程的检查数量应符合下列规定: 每个检验批应至少抽查10％, 并不得少于3间; 不足3间时应全数检查。
1) 主控项目
骨架隔墙所用龙骨、 配件、 墙面板、 填充材料及嵌缝材料的品种、 规格、 性能应符合设计和国家规范要求。有隔声、 隔热、 阻燃、 防潮等特殊要求的工程, 材料应有相应性能等级的性能检测报告。
检验方法: 观察; 检查产品合格证书、 进场验收记录、 性能检测报告和复验报告。
骨架隔墙工程边框龙骨必须与基体结构粘结牢固, 并应平整、 垂直、 位置正确。
检验方法: 手扳检查; 尺量检查; 检查隐蔽工程验收记录。
骨架隔墙中龙骨间距和构造连接方法应符合设计要求。骨架内设备管线的安装、 门窗洞口等部位加强龙骨应安装牢固、 位置正确, 填充材料的设置应符合设计要求。
检验方法: 检查隐蔽工程验收记录。
骨架隔墙的墙面板应安装牢固, 无脱层、 翘曲、 折裂及缺损。
检验方法: 观察; 手扳检查。
墙面板所用接缝材料的接缝方法应符合设计要求。
检验方法: 观察。
2) 一般项目
骨架隔墙表面应平整光滑、 色泽一致、 洁净、 无裂缝, 接缝应均匀、 顺直。
检验方法: 观察; 手摸检查。
骨架隔墙上的孔洞、 槽、 盒应位置正确、 套割吻合、 边缘整齐。
检验方法: 观察。
骨架隔墙内的填充材料应干燥, 填充应密实、 均匀、 无下坠。
检验方法: 轻敲检查; 检查隐蔽工程验收记录。
骨架隔墙安装的允许偏差和检验方法应符合以下规定。
项次 项目 允许偏差( mm) 检验方法
1 立面垂直度 3mm 用2米垂直检测尺检查
2 表面平整度 3mm 用2米靠尺和塞尺检查
3 阴阳角方正 3mm 用直角检测尺检查
4 接缝高低差 1mm 用钢直尺和塞尺检查
( 4) 成品保护
轻钢龙骨隔墙施工中, 工种间应保证已装项目不受损坏, 墙内电管及设备不得碰动错位及损伤。
轻钢骨架及纸面石膏板入场, 存放使用过程中应妥善保管, 保证不变形, 不受潮不污染、 无损坏。
施工部位已安装的门窗、 地面、 墙面、 窗台等应注意保护、 防止损坏。
已安装完的墙体不得碰撞, 保持墙面不受损坏和污染。
( 5) 应注意的质量问题
墙体收缩变形及板面裂缝: 原因是竖向龙骨紧顶上下龙骨, 没留伸缩量,
