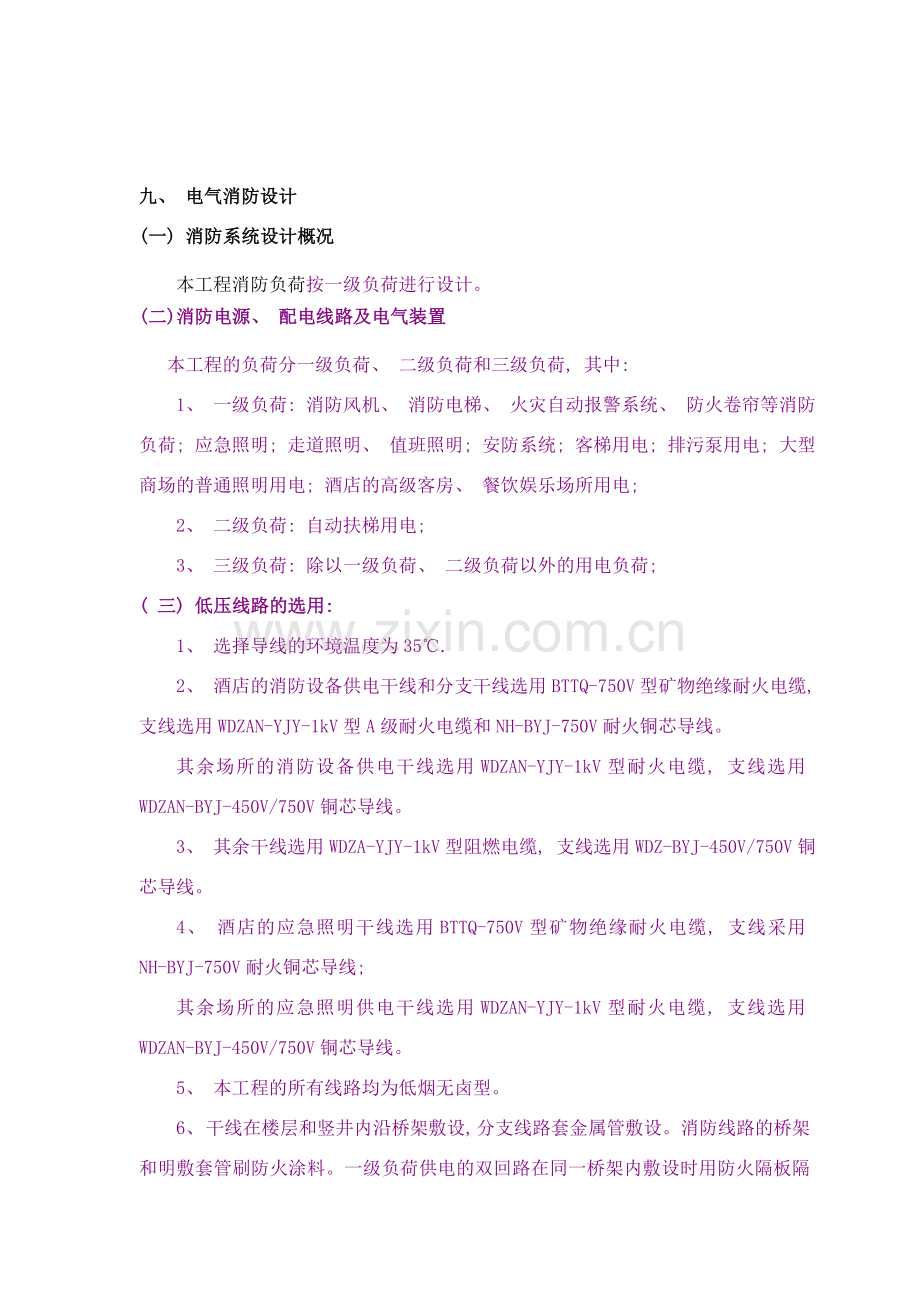

九、 电气消防设计
(一) 消防系统设计概况
本工程消防负荷按一级负荷进行设计。
(二)消防电源、 配电线路及电气装置
本工程的负荷分一级负荷、 二级负荷和三级负荷, 其中:
1、 一级负荷: 消防风机、 消防电梯、 火灾自动报警系统、 防火卷帘等消防负荷; 应急照明; 走道照明、 值班照明; 安防系统; 客梯用电; 排污泵用电; 大型商场的普通照明用电; 酒店的高级客房、 餐饮娱乐场所用电;
2、 二级负荷: 自动扶梯用电;
3、 三级负荷: 除以一级负荷、 二级负荷以外的用电负荷;
( 三) 低压线路的选用:
1、 选择导线的环境温度为35℃.
2、 酒店的消防设备供电干线和分支干线选用BTTQ-750V型矿物绝缘耐火电缆, 支线选用WDZAN-YJY-1kV型A级耐火电缆和NH-BYJ-750V耐火铜芯导线。
其余场所的消防设备供电干线选用WDZAN-YJY-1kV型耐火电缆, 支线选用WDZAN-BYJ-450V/750V铜芯导线。
3、 其余干线选用WDZA-YJY-1kV型阻燃电缆, 支线选用WDZ-BYJ-450V/750V铜芯导线。
4、 酒店的应急照明干线选用BTTQ-750V型矿物绝缘耐火电缆, 支线采用NH-BYJ-750V耐火铜芯导线;
其余场所的应急照明供电干线选用WDZAN-YJY-1kV型耐火电缆, 支线选用WDZAN-BYJ-450V/750V铜芯导线。
5、 本工程的所有线路均为低烟无卤型。
6、 干线在楼层和竖井内沿桥架敷设, 分支线路套金属管敷设。消防线路的桥架和明敷套管刷防火涂料。一级负荷供电的双回路在同一桥架内敷设时用防火隔板隔开。

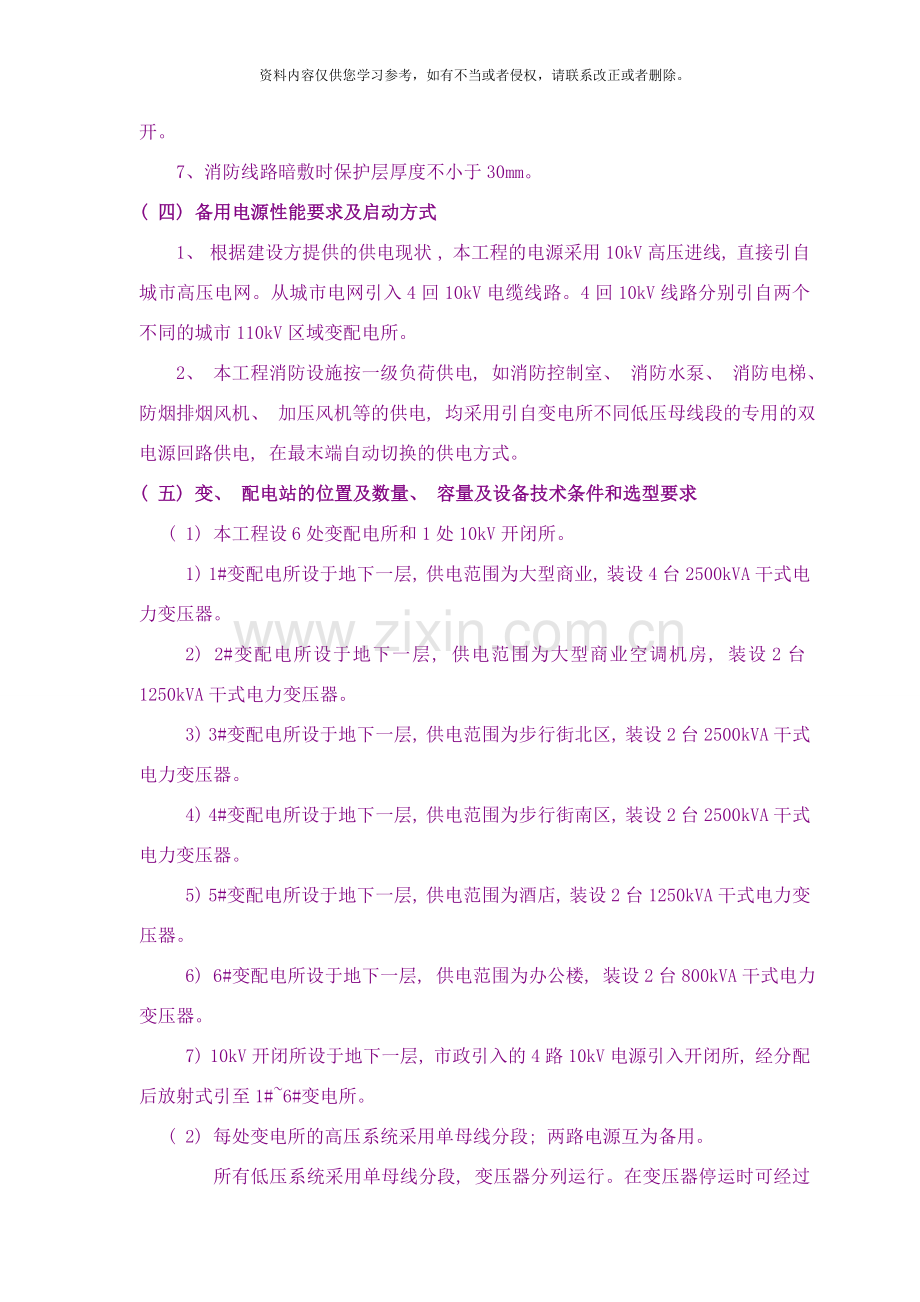

7、 消防线路暗敷时保护层厚度不小于30mm。
( 四) 备用电源性能要求及启动方式
1、 根据建设方提供的供电现状 , 本工程的电源采用10kV高压进线, 直接引自城市高压电网。从城市电网引入4回10kV电缆线路。4回10kV线路分别引自两个不同的城市110kV区域变配电所。
2、 本工程消防设施按一级负荷供电, 如消防控制室、 消防水泵、 消防电梯、 防烟排烟风机、 加压风机等的供电, 均采用引自变电所不同低压母线段的专用的双电源回路供电, 在最末端自动切换的供电方式。
( 五) 变、 配电站的位置及数量、 容量及设备技术条件和选型要求
( 1) 本工程设6处变配电所和1处10kV开闭所。
1) 1#变配电所设于地下一层, 供电范围为大型商业, 装设4台2500kVA干式电力变压器。
2) 2#变配电所设于地下一层, 供电范围为大型商业空调机房, 装设2台1250kVA干式电力变压器。
3) 3#变配电所设于地下一层, 供电范围为步行街北区, 装设2台2500kVA干式电力变压器。
4) 4#变配电所设于地下一层, 供电范围为步行街南区, 装设2台2500kVA干式电力变压器。
5) 5#变配电所设于地下一层, 供电范围为酒店, 装设2台1250kVA干式电力变压器。
6) 6#变配电所设于地下一层, 供电范围为办公楼, 装设2台800kVA干式电力变压器。
7) 10kV开闭所设于地下一层, 市政引入的4路10kV电源引入开闭所, 经分配后放射式引至1#~6#变电所。
( 2) 每处变电所的高压系统采用单母线分段; 两路电源互为备用。
所有低压系统采用单母线分段, 变压器分列运行。在变压器停运时可经过母线联络开关进行负荷转接。
( 4) 消防负荷和其它一级负荷均采用引自变配电所不同变压器母线段的两路低 压回路供电, 最末一级配电箱自动切换。
( 5) 高压开关柜采用分布式微机综合保护装置。电源进线开关采用过流、 速断、 零序保护; 变压器出线采用过流、 速断、 零序保护; 变压器设高温报警、 超温跳闸等保护。
( 6) 消防设备的外壳设有明显标志。
( 7) 消防水泵、 消防风机等消防设备均采用直接启动。
( 8) 各变电所的空调、 生活泵、 自动扶梯等非消防动力回路出线开关装设分励脱扣器, 火警时受火警系统控制, 切断非消防动力负荷。各层的照明配电总箱主开关装设分励脱扣器, 火警时受火警系统控制, 依次切断非消防照明负荷。
( 9) 本工程设置电气火灾监控系统, 电气火灾监控主机设于消防控制室。
公共照明、 商业照明、 动力配电、 电梯配电箱等非消防设备配电箱均装设电气火灾探测器。
本工程电气火灾监控系统采用二总线制, 系统构成采用管理层-通讯层-监控探测层, 电气火灾监控主机系统平台需与能耗检测系统平台兼容, 共享探测器电量、 谐波数据。
本工程选用的探测器均装设配电箱内, 探测器需能采集全电量参数、 谐波、 电气火灾; 所有监控按照只报警不跳闸进行设计。
( 六) 、 照明系统
1、 本工程包括正常照明和应急照明。正常照明采用一般照明和分区一般照明。应急照明包括火灾应急疏散照明和备用照明。
场所名称
灯具种类
光源种类
设计照度
( lm)
功率密度
(W/㎡)
灯具效率
商场
多管荧光灯
T5三基色荧光灯
300
11
75％
餐厅
顶灯
节能灯、 小型金卤灯
200
8
70％
酒店客房
顶灯
节能灯
50~150
4~9
65％
走道
吸顶灯
节能
50
4
65％
厨房
密闭荧光灯
T5三基色荧光灯
200
8
65％
设备房
密闭荧光灯
T5三基色荧光灯
200
8
65％
车库
单管荧光灯
T5三基色荧光灯
50
3.5
75％
2、 一般场所的照明以集中手动控制为主。大空间的会议室、 多功能厅的照明采用集中场景控制。楼梯间的灯具采用声光控延时开关控制。
普通灯具均采用吸顶或者嵌顶方式安装。地下车库的照明灯具安装时应避开管线的遮挡范围。
3、 本楼的夜景照明采用LED灯具, 沿建筑轮廓线装设LED灯带, 采用微机集中控制。
4、 在地下车库、 楼梯间、 走道、 商场、 电影院、 餐厅、 大堂、 电梯前室等处设置火灾应急疏散照明和指示灯具, 楼梯间的疏散照度不低于5Lx,其它场所的疏散照度不低于1Lx。
本工程的疏散指示灯具采用I型灯具, 灯具的长边尺寸不小于1m。
本工程采用集中控制智能型应急照明和疏散指示系统。每个防火分区均设置独立的应急照明双电源切换箱。
智能应急照明系统采用e-bus/10总线, 形成独立的局域网络系统。中央监控主站设置在消防控制室, 接收火警系统的联动控制信号。每层的应急照明控制器设置于配电间。采用集中电源式监控型应急灯, 在火警系统联动信号产生时, 经过总线系统对对应楼层的应急照明和疏散指示灯具进行智能控制, 合理进行消防疏散。
消防控制室、 消防水泵房、 变配电所、 消防风机房、 电梯机房、 弱电机房等火警时坚持工作的场所设火灾备用照明, 接入消防负荷供电回路, 备用照明的照度保持正常工作照度, 备用时间不小于180分钟。
5、 应急照明线路采用WDZAN-BYJ-450V/750V耐火导线, 普通照明线路采用WDZ-BYJ-450V/750V阻燃导线, 照明线路套金属管沿墙、 沿顶或者在吊顶内敷设。
6、 所有等级均为I类灯具, 金属外壳均可靠接地。
( 七) 、 火灾自动报警系统
( 1) 系统组成
本工程采用控制中心火灾自动报警系统。共设2处消防控制室。商业部分设主消防控制室, 酒店设分消防控制室。主消防控制室显示所有火灾报警信号和联动控制状态信号, 并控制重要消防设备。
( 2) 消防控制室
1、 两处消防控制室均设于1层, 设有直通室外的安全出口, 入口处设标志灯。
2、 消防监控室的火灾自动报警控制设备由火灾自动报警控制主机、 消防联动控制器、 消防图形显示装置、 消防电话专用主机、 消防应急广播主机、 消防应急照明和疏散指示系统控制主机、 电气火灾监控主机、 电源设备等组成, 商业区消防控制室需预留通信接口与酒店消防控制室通信。
3、 消防图形显示装置能显示建筑物全部消防信息及相关设备动态信息和消防安全管理信息, 并为远程监控系统预留接口, 具有向远程监控系统传输相关信息的功能。
4、 消防控制室设有用于火灾报警的外线电话。消防控制室具有相应的竣工图、 各分系统控制逻辑关系说明、 设备使用说明书、 系统操作规程、 应急预案、 值班制度、 维护保养制度及值班记录等文件资料。
5、 消防控制室严禁穿过与消防设施无关的电气线路和管路。
( 3) 主要消防设备的选择及布置
1、 本工程采用智能总线型火灾自动报警控制系统。火灾自动报警系统系根据二总线智能型火灾自动报警系统产品资料而作。每一总线回路连接设备的总数不超过200点, 且预留额定容量10%的余量; 每一联动总线回路连接设备总数不超过100点, 且预留额定容量10%的余量; 系统总线上设置短路隔离器, 每只短路隔离器保护的消防设备总数不超过32点; 总线穿越防火分区是在穿越处设置总线短路隔离器;
2、 在每层按防火分区设置火警系统端子箱、 火灾显示盘、 消防广播, 消防电话、 声光报警器、 手动报警按钮, 各层消火栓箱内设置消火栓启泵按钮; 空调、 水泵设备用房设置感温探测器; 地下车库、 商业、 超市、 走道等处内设置感烟探测器; 变配电所及疏散防火卷帘两侧设置感温感烟探测器组。
疏散通道上的卷帘任一侧0.5~5m设置不小于2只专用于联动防火卷帘的感温探测器。
( 4) 消防设备的控制及联动要求
1、 消防控制室内设置联动控制器, 按设定的控制逻辑向各相关的受控设备发出联动控制信号, 并接受相关设备的联动反馈信号。消防联动控制器的电压控制输出采用直流24V, 电源容量满足受控消防设备同时启动且维持工作的控制容量要求。各受控设备接口的特性参数应与消防联动控制器发出的联动控制信号相匹配。消防水泵、 消防风机的控制设备, 除采用联动控制方式外, 还在消防控制室设置手动控制盘直接控制。所有联动控制的消防设备, 其联动触发信号采用两个独立的报警触发装置报警信号的”与”逻辑组合。
2、 消火栓系统的联动控制;
联动控制方式由消火栓出水干管的压力开关、 高位水箱出水管的流量开关或报警阀压力开关等作为触发信号, 直接启动消火栓系统; 消火栓按钮作为信号和触发信号, 由消防联动控制器控制消火栓泵启动。
手动控制方式, 将消火栓泵控制箱的启停按钮用专用线路接至消控室的手动控制盘, 直接手动控制消火栓泵启停。
消火栓泵的控制信号反馈至消防联动控制器。
3、 自动喷水系统的联动控制:
联动控制方式由湿式报警阀压力开关动作信号作为触发信号, 直接启动喷淋泵。
手动控制方式, 将喷淋泵控制箱的启停按钮用专用线路接至消控室的手动控制盘, 直接手动控制消火栓泵启停。
水流指示器、 信号阀、 压力开关、 喷淋泵的控制信号反馈至消防联动控制器。
4、 防烟排烟系统的联动控制:
防烟系统的联动控制方式由加压送风口所在防火分区的两只独立探测器或一只探测器与一只手报的报警信号作为送风口开启和启动加压风机的联动触发信号, 并由消防联动控制器控制相关需要加压送风的场所的加压送风口开启和启动加压风机。由同一防烟分区且位于电动挡烟垂壁附近的两只独立感烟探测器的报警信号作为电动挡烟垂壁的联动触发信号, 并由消防联动控制器控制垂壁的降落。排烟系统的联动控制方式由同一防火分区的两只独立探测器报警信号作为排烟口、 排烟窗和排烟阀开启的联动触发信号, 并由消防联动控制器控制排烟口、 排烟窗和排烟阀的开启, 同时停止该防烟分区的空调系统。
由排烟口、 排烟窗和排烟阀的开启的动作信号作为排烟风机启动的联动触发信号, 并由消防联动控制器控制排两只独立探测器报警信号作为排烟口、 排烟窗和排烟阀开启的联动触发信号, 并由消防联动控制器控制手动控制方式, 在消防联动控制器上手动控制送风口、 电动挡烟垂壁、 排烟口、 排烟窗和排烟阀的启闭及防烟风机、 排烟风机等设备的启停; 消防风机的启停按钮用专用线路接至消控室的手动控制盘, 直接手动控制消防风机的排烟风机等设备的启停; 消防风机的启停按钮用专用线路接至消控室的手动控制盘, 直接手动控制消防风机的启停。送风口、 排烟口、 排烟窗和排烟阀的启闭信号, 消防风机的启停及电动防火阀关闭的动作信号, 均反馈至消防联动控制器。排烟风机入口处的总管上设置的280度排烟防火阀在关闭后直接连锁风机停止, 排烟防火阀及风机的动作信号反馈至消防联动控制器。
5、 防火卷帘的联动控制:
防火卷帘的升降应由防火卷帘控制器控制。疏散通道上的防火卷帘, 防火分区内任两只独立的感烟探测器或一只专用联动防火卷帘的感烟探测器的报警信号控制防火卷帘下降至1.8米处; 任一只专用联动防火卷帘的感温探测器的报警信号控制防火卷帘降底。非疏散通道的防火卷帘, 防火分区内任两只独立的感烟探测器的报警信号控制防火卷帘降底。手动控制方式由防火卷帘两侧的控制按钮控制防火卷帘的升降, 非疏散通道的防火卷帘并能在消防联动控制器手动控制。防火卷帘下降至1.8米处、 降底的动作信号和防火卷帘控制器直接连接的探测器信号反馈至消防联动控制器。
6、 电梯的联动控制设计:
消防联动控制器发出控制信号强制所有电梯停于首层或电梯装换层。电梯运行状态信息和停于首层或转换层的反馈信号传送至消防控制室显示, 轿厢内设置与消控室直接通话的专用电话。
7、 火灾报警和消防应急广播系统的联动控制:
火灾确认后启动建筑内的所有火灾声光报警器。火灾声报警器带有语音提示功能和语音同步器。火灾自动报警系统同时启动和停止所有火灾声报警器工作.单次火灾警报时间为8s~20s, 与消防广播交替循环播放。
消防应急广播的联动控制信号由消防联动控制器发出, 火灾确认后向全楼广播。单次语音播放时间为10s~30s, 与火灾声报警器交替工作。消控室内手动或按预设逻辑控制消防广播系统, 监听并录音广播内容, 显示消防广播的广播分区工作状态。消防广播为独立系统, 不与普通广播合用。
8、 消防应急照明和疏散指示系统的联动控制:
本设计采用集中控制型消防应急照明和疏散指示系统, 由火灾报警控制器或消防联动控制器启动应急照明控制器。确认火灾后, 由报警区域开始, 顺序启动全楼疏散通道的消防应急照明和疏散指示系统, 全部启动时间不大于5s.
9、 消防联动控制器切断火灾相关区域的非消防电源, 在喷淋消火栓系统动作前切断正常照明;
消防联动控制器自动打开疏散通道上电动栅栏、 电动门和停车场出入口栏杆, 并开启相关区域的监控摄像机。
10、 模块相对集中设置在本报警区域的金属模块箱, 严禁设置在配电箱柜内。本报警区域的模块不应控制其它区域设备。
( 5) 火灾应急广播系统、 火灾警报装置及消防通信
每个防火分区均设置火灾应急广播、 声光报警器; 声光报警器的声压级不低于60dB, 环境噪音大于60dB的场所, 声压级不低于背景噪音15dB.
在消防电梯前室、 变配电所、 发电机房、 消防水泵房、 电梯机房、 空调机房、 排烟机房设置火警专用电话; 火警电话为独立消防通讯系统, 所有的手动报警按钮均带火警电话插孔。
消防控制室设置消防电话总机与市电119的直通电话。
( 6) 其它相关要求:
1、 火灾自动报警主机采用两路独立引自变配电所的低压电源, 最末级配电箱自动切换。报警主机自带备用蓄电池。报警系统采用联合接地系统, 接地电阻不大于1欧姆。
2、 火警系统的传输线路和50V以下控制线路, 采用电压等级不低于300V/500V的铜芯阻燃耐火绝缘导线; 交流220V/380V的供电控制线路, 采用电压等级不低于450V/750V的铜芯阻燃耐火绝缘导线;
线路暗敷套管敷设在不燃烧结构层内, 保护层厚度不小于30mm。明敷采用金属导管或金属封闭线槽保护。
火灾自动报警及消防设备控制、 消防专用电话、 电源( DC24V) 、 消火栓按钮启泵控制线路均在电缆竖井内沿防火型电缆桥架(CT)内敷设。
控制模块接至所有的消防设备的连线需穿金属软管敷设。
火警应急广播线路、 火警电话线路不得与火警线路共管敷设, 合用同一线槽时应有金属隔板分隔。
( 7) 电气防火、 防雷、 防静电:
1、 本工程设置电气火灾监控系统, 电气火灾监控主机设于消防控制室。
公共照明、 商业照明、 动力配电、 电梯配电箱等非消防设备配电箱均装设电气火灾探测器。
本工程电气火灾监控系统采用二总线制, 系统构成采用管理层-通讯层-监控探测层, 电气火灾监控主机系统平台需与能耗检测系统平台兼容, 共享探测器电量、 谐波数据。
本工程选用的探测器均装设配电箱内, 探测器需能采集全电量参数、 谐波、 电气火灾; 所有监控按照只报警不跳闸进行设计。
3、 电缆井每层用防火材料封堵, 桥架和管线穿越楼板和防火分区隔墙处用防火材料封堵, 以达到防火要求。
4、 消防控制室及弱电机房采用防静电地板, 在防静电地板下设计满足要求的接地网, 经接地线与消防设备可靠连接。所有设备的金属外壳, 均作等电位联结。
5、 本工程按二类防雷建筑物设计, 建筑物电子信息雷击防护等级为C级。
6、 防直接雷击: 在屋面用25x4扁钢沿屋角、 屋脊、 女儿墙等部位敷设形成不大于10mx10m的接闪带网格做接闪器。屋面所有金属物体与接闪带连通。利用建筑钢筋做引下线, 间距不大于18m。
7、 防侧击雷: 建筑物钢筋相互连接。每层结构圈梁钢筋连成闭合回路。45m及以上的外墙金属栏杆、 门窗与防雷装置连接。45m及以上水平突出屋面范围的建筑构件设置接闪带保护。
外墙内外垂直敷设的金属管道及金属物在顶端和底端与防雷装置等电位相连。
塔楼60m以上的部分, 各表面上的边缘、 墙角, 按照屋顶的保护措施设置不大于10mx10m的接闪带网格。
8、 防雷电波侵入: 进线高压电缆、 弱电信号电缆和各种金属管道均采用埋地引入。入户处将电缆金属外皮、 钢导管及金属管道与接地网连接。
高压电缆进线处设置避雷器, 变压器低压侧设置T1级SPD电涌保护器, 各层配电总箱设置T2级SPD电涌保护器, 弱电设备配电箱设置T3级SPD电涌保护器。信号电缆进线设置弱电专用SPD电涌保护器。
9、 本工程的接地包括防雷接地、 安全接地和工作接地, 采用联合接地系统, 接地电阻不大于1欧姆。配电系统采用TN-S接地形式。
10、 全楼做总等电位连接, 将建筑物内保护干线、 设备进线总管、 建筑物金属构件进行联结;
总等电位连端子箱设置变配电所低压配电室。
11、 设备用房、 淋浴间、 卫生间、 电子设备用房、 水泵房、 空调机房等场所均做辅助等电位连接。
12、 计算机房在防静电地板下敷设600x600的等电位铜排网, 铜排网与辅助等电位端子箱一点连接, 作为等电位基准网格。每台设备采用两根长度不同的导线与基准网格连接, 以防止高频谐振对接地的干扰。
13、 利用建筑物基础钢筋做接地体。要求所有基础桩、 基础圈梁、 基础板内的钢筋均焊接连通, 并与防雷引下线、 工作接地引下线焊接连通。
