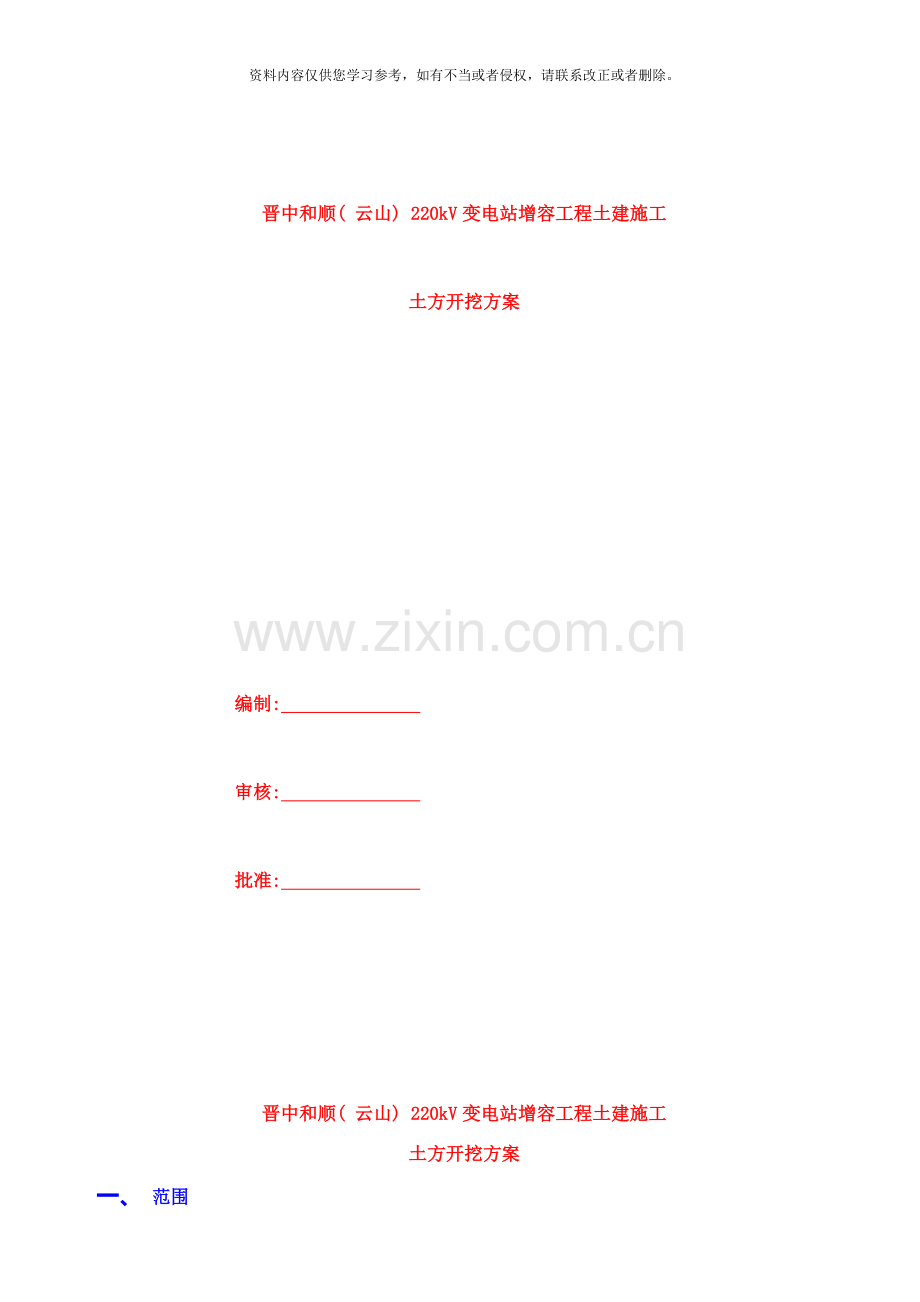

晋中和顺( 云山) 220kV变电站增容工程土建施工

土方开挖方案

编制:

审核:

批准:

晋中和顺( 云山) 220kV变电站增容工程土建施工
土方开挖方案
一、 范围
本方案为本期2#主变扩建增容工程基础土方开挖方案。适合以下工程的土方开挖: 新建2#主变基础, 220kV区PT、 母联、 2#主变间隔设备及支架基础, 110kV区PT、 母联、 2#主变间隔设备及支架基础, 35kV区23、 24号电容器、 2#主变间隔设备及支架基础, 电容器组基础, 新建电缆沟。
二、 工作内容
本变电站站址位于晋中和顺县凤台村, 本工程为增容工程, 主要内容有( 区域划分见附图) :
( 1) 220KV区域:
新建2AP1-F1-252断路器基础 3组;
新建GW6A-220D(W)隔离开关基础 6组;
新建JW2-252W接地开关基础 1组;
新建GW-12A-252D(W)隔离开关基础 2组
新建支柱绝缘子基础 2个
新建Y10W氧化锌避雷器支架基础 2组
新建WVB220电压互感器支架基础 3个
( 2) 110kv区域: 新建LW36-126型SF6断路器基础 2组
新建LGB-110W3电流互感器支架基础 2组
新建GW4A-126隔离开关支架基础 6组
新建Y10W-102? 266w避雷器支架基础 1组
新建TYD110电容式电压互感器基础 1组
( 3) 主变区域: 新建2#主变基础 1座
新建35kv母线桥支架基础 1座
新建220kv主变架构( 14.5) 1组
新建110kv避雷器支架 1组
新建35kv主变架构 1组
新建Zxw-2/3端子箱基础 1个
新建风冷控制箱基础 1个
新建消防柜基础及防火墙 1组
（4） 35kv区域:
新建LW34型sf6断路器基础 3组
新建GW4-40.5隔离开关支架基础 9组
新建Lvb-35w3型电流互感器基础 1个
新建35kv电缆头支架基础 2个
( 5) 电容器区域:
新建电容电抗器基础 2组
三、 施工前准备
1、 准备工作安排
( 1) 作业人员资格和要求: 现场工作负责人和办理工作票人员必须经过考试培训, 经安监部门认可备案, 方可进行工作票的办理。挖土机械、 运土车辆需办理进场手续, 工作完工后办理退场手续。
( 2) 作业前的区域准备
A: 施工前先做好施工区与原有建( 构) 筑物的硬隔离和防护;并定期有人监护和维护。围栏的设置按施工步骤来进行, 每次设置后应经变电站运行管理人员验收。
B. 作业前的其它准备
----入场人员必须进行安全教育, 并考试合格方可进场作业;
----开挖前技术员要对机械操作人员进行技术、 安全交底;
2、 施工人员及机械
施工现场工作负责人: 王永明、 程功、 周九林、 马三录
施工现场专责监护人: 郝春华
施工人员: 周九林、 王玉平、 王国宏、 赵爱科、 王满仓、 赵艳钢、 王常科
王建军、 陈俊科、 李有义、 马三录、 吴海林、 高艳峰、 高艳斌
张启江、 康晓峰、 石艾柱、 刘吉昌、 李克云、 王金善、 周云云
王建利、 石金明、 康卫强、
施工机械: 挖掘机1台、 装载机1台、 运输自卸车3辆
3、 工器具
名称
规格
单位
数量
用途
经纬仪
TDJ2E
套
1
测量放线
水准仪
DSZ3-A32
套
1
测量放线
四、 施工方案
1、 各施工区域概况及特点:
本工程由于是扩建工程, 是在变电站不停电基础上进行施工, 一切作业必须在硬隔离内进行。开挖区地下还有很多接地线, 因此车辆作业受到很大制约, 工作效率较低, 部分土方还需二次倒运才能运出场去;
⑴、 220KV区域: 设备支架基坑开挖至原3: 7灰土层( 约2.5米) , 换土每边宽处基础边线1米。根据此特点, 各支架基础开挖后, 基坑间剩余的土方很小, 很难保留, 且不便机械开挖。因此采用合在一起进行整体开挖。由于场地受支架和北母线的限制, 采用小型挖掘机挖掘, 农用汽车运输;
⑵、 110KV区域: ( 同220KV区域) 。部分基础由于离带电体较近, 只能采用人工开挖, 土方经过三轮车或手推车运输;
⑶、 2#主变区域: 主变、 架构基础要求换土厚度4米, 每边宽出基础边线2米。根据此特点经计算, 2#主变、 220KV、 35KV架构基础开挖线交叉在一起, 故这三个基础合在一起整体开挖。采用大型挖掘机挖掘;
⑷、 35KV区域: 基础由于离带电体较近, 只能采用人工开挖, 土方经过三轮车或手推车运输;
⑸、 电容器、 电抗器区域: 基础换土厚度为1米, 每边宽处基础边线1米, 施工场地适合机械开挖。故采用小型挖掘机挖掘。
2、 施工方法
⑴、 将开挖区草坪、 风景树人工铲除。路面方砖人工挖出码放整齐;
⑵、 工艺流程:
确定开挖的顺序和坡度 分段分层平均下挖 修边和清底
⑶、 坡度的确定:
由于2#主变区域主变、 220KV、 35KV架构基坑开挖深度为6米, 超过了5米, 土体具有天然湿度、 构造均匀、 水文地质条件好, 且无地下水, 不需加支撑, 放坡按: 中密的碎石类土( 充填物为砂土) 坡顶无荷载考虑为 1: 0.75 。分两层开挖, 第一层为2米, 第二层挖至设计标高;
220KV、 110KV、 35KV、 电容器电抗器区域基础开挖一次性开挖到底, 放坡按1: 0.75考虑。
⑷、 注意事项:

1) 挖土机沿挖方边缘移动时, 机械距离边坡上缘的宽度不得小于基坑或管沟深度1/2。
2) 在开挖过程中, 应随时检查槽壁和边坡的状态。深度大于1.5米时, 根据土质变化情况, 应做好基坑( 槽) 或管沟的支撑准备, 以防坍陷。
3) 开挖基坑( 槽) 和管沟, 不得挖至设计标高以下, 如不能准确地挖至设计基底标高时可在设计标高以上暂留一层土( 30㎝左右) 不挖,以便在抄平后, 由人工挖出。
4) 在机械施工挖不到的土方, 应配合人工随时进行挖掘, 并用手推车把土运到机械挖到的地方, 以便及时用机械挖走。
⑸、 修帮和清底。在距槽底设计标高50㎝槽帮处, 抄出水平线, 钉上小木橛, 然后用人工将暂留土层挖走。同时由两端轴线( 中心线) 引桩拉通线( 用小线或铅丝) , 检查距槽边尺寸, 确定槽宽标准, 以此休整槽边。最后清除槽底土方。
1) 槽底修理铲平后, 进行质量检查验收。
2) 开挖基坑( 槽) 的土方, 在场地有条件堆放时, 一定留足回填需用的好土; 多余的土方, 应一次运走, 避免二次搬运。
⑹、 雨期施工:
1) 土方开挖一般不宜在雨季进行, 否则工作面不宜过大, 应逐段、 逐片分期完成。
2) 雨期施工在开挖基坑( 槽) 或管沟时, 应注意边坡稳定。必要时可适当放缓边坡, 或设置支撑。同时应在坑( 槽) 外侧围以土堤或开挖水沟, 防止地面水流入。经常对边坡、 支撑、 土堤进行检查, 发现问题要及时处理。
五、 安全施工注意事项
安全管理是工程管理的第一要素。我们要按照国电公司提出的”三个百分之百”的安全管理要求。确保人员的百分之百, 时间的百分之百, 力量的百分之百。使责任落实横向到边, 纵向到底, 不留死角。实施平安工程。加强管理, 落实责任, 过程控制, 持续改进。实现工程安全生产无事故目标。贯彻”安全第一, 预防为主、 综合治理”的电力安全生产方针, 遵循安全管理制度化、 人员行为规范化、 安全设施标准化、 物料堆放定置化的原则。
----无论高压作业是否带电, 工作人员不得单独移开或越过遮栏进行工作; 若有必要移开遮栏时, 应有监护人在场, 并符合安全距离: 220KV区域为3m, 110KV区域为1.5m, 35KV区域为1.0m, 10KV区域为0.7m。
----在原工作票的停电范围内增加工作任务时, 应由工作负责人征得工作票签发人和工作许可人同意, 并在工作票上增填工作项目。若要变更或增设安全措施者应填用新的工作票, 并重新履行工作许可手续。
----在户外变电站和高压室内搬动梯子、 管子等长物, 应两人放倒搬运, 并与带电部分保持足够的安全距离。
----在变电站的带电区域内或临近带电线路处, 禁止使用金属梯子。在带电设备周围严禁使用钢卷尺、 皮卷尺和线尺( 夹有金属丝者) 进行测量工作。
----工作票许可手续完成后, 工作负责人, 专责监护人应向工作班成员交底: 工作内容、 人员分工、 带电部位和现场安全措施, 进行危险点告知, 并履行确认手续, 工作班方可开始工作。
----各类作业人员应被告知其作业现场和工作岗位存在的危险因素, 防范措施及事故紧急处理措施。
----施工现场设置的各种安全设施严禁拆、 挪或移作它用。
----在有电缆、 管道等地下设施的地方进行土石方开挖时, 应有相应安全措施并派专人监护; 严禁用冲击工具或机械开挖。
六、 文明施工及环境保护措施
1、 加强施工管理、 严格保护环境
( 1) 环境保护目标
遵守国家法律、 法规及地方有关的环境保护规定;
控制粉尘排放; 场界噪声达标; 控制污水排放; 有毒有害气体排放达标; 控制固体废弃物; 提倡节能降耗; 不发生环境污染事故。
2、 文明施工实施方案
( 1) 根据工程分布情况, 划分文明施工责任区, 实行区域分段治理, 各负其责。
( 2) 在各施工区域设置围栏, 并挂警示标牌。
( 3) 在交叉施工作业中, 相互沟通, 互相照顾, 避免出现谁不顾谁的局面, 保证做到不伤害自己、 不伤害她人、 不被她人伤害。
( 4) 施工现场设立清扫人员, 负责现场、 道路及施工死角的废料、 垃圾进行清理, 并负责安全设施的维护和回收等工作。
