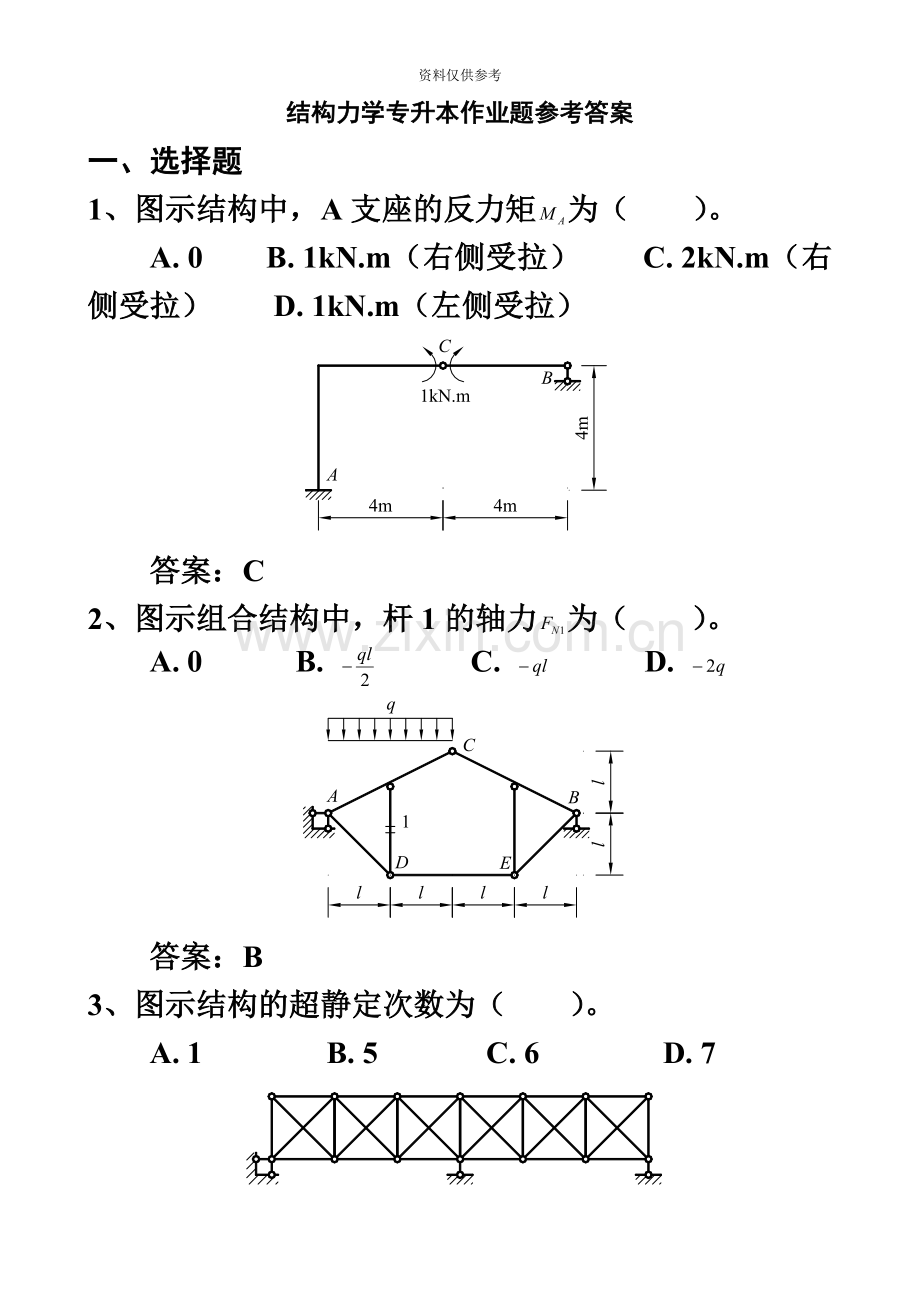

结构力学专升本作业题参考答案.doc_第1页
第1页 / 共14页
结构力学专升本作业题参考答案.doc_第2页
第2页 / 共14页
结构力学专升本作业题参考答案.doc_第3页
第3页 / 共14页
结构力学专升本作业题参考答案.doc_第4页
第4页 / 共14页
结构力学专升本作业题参考答案.doc_第5页
第5页 / 共14页
点击查看更多>>
资源描述

1、结构力学专升本作业题参考答案资料仅供参考结构力学专升本作业题参考答案一、选择题1、图示结构中,A支座的反力矩为( )。A. 0 B. 1kN.m(右侧受拉) C. 2kN.m(右侧受拉) D. 1kN.m(左侧受拉)答案:C2、图示组合结构中,杆1的轴力为( )。A. 0 B. C. D. 答案:B3、图示结构的超静定次数为( )。A. 1 B. 5 C. 6 D. 7答案:D4、图示对称结构的半边结构应为( )。答案:A5、图示结构中,(设左侧受拉为正)为( )。A. B. C. D. 答案:C6、图示桁架中,B支座的反力等于( )。A. 0 B. C. D. 答案:D7、图示结构的超静定次

2、数为( )。A. 1 B. 3 C. 4 D. 5答案:B8、图示对称结构的半边结构应为( )。答案:C二、填空题1、图示桁架中,有 根零杆。答案:102、图示为虚设的力状态,用于求C、D两结点间的 。答案:相对水平位移3、超静定刚架结构在荷载作用下采用力法求解时,当各杆值增加到原来的倍时,则力法方程中的系数和自由项变为原来的 倍;各杆的内力变为原来的 倍。答案:;14、写出下列条件下,等截面直杆传递系数的数值:远端固定 ,远端铰支 ,远端滑动 。答案:;0;5、图示桁架中,有 根零杆。答案:66、图示为虚设的力状态,用于求A、C两截面间的 。答案:相对角位移7、在温度变化时,力法方程为,等号

3、左边各项之和表示 。答案:基本结构在多余未知力、和温度变化作用下,在位置处沿方向的位移之和。8、单跨超静定杆在荷载作用下而产生的杆端弯矩称为 ,力矩分配法中在附加刚臂上产生的不平衡力矩又称为 。两者的关系为 。答案:固端弯矩;约束力矩;约束力矩等于固端弯矩之和三、判断题1、两杆相交的刚结点,其杆端弯矩一定等值同侧(即两杆端弯矩代数和为零)。( )答案:2、图示梁AB在所示荷载作用下的图面积为。( )答案:3、图示结构用力法求解时,可选切断杆件2、4后的结构为基本结构。( )答案:4、位移法基本方程的物理意义是基本体系附加约束中的反力或反力矩等于零,实质上是原结构的平衡条件。( )答案:5、在静

4、定刚架中,只要已知杆件两端的弯矩和该杆所受外力情况,则该杆内力分布就可完全确定。( )答案:6、图示梁的跨中挠度为零。( )答案:7、图示对称桁架,各杆常数,杆1、2、3的轴力为零。( )答案:8、位移法不能计算静定结构。( )答案:四、计算题1、试用力法求作图示刚架的图,。1、确定超静定次数,选取基本体系2、列力法方程 3、作图和图4、求系数及自由项5、求 kN()6、绘图 2、试利用结构对称性及位移法的基本体系及基本方程,求作图示刚架的图。1、利用结构对称性,取半边结构进行计算2、确定位移法基本未知量,取基本体系 3、列位移法基本方程 4、绘图及图5、求系数及自由项 6、求 7、求,作图

5、3、试用力矩分配法计算图示连续梁,并作图,要求计算三轮,除分配系数外,其余精确到小数点后两位。1、计算分配系数,2、计算固端弯矩kN.m kN.m 3、力矩分配与传递 4、作弯矩图4、试用力法计算图示刚架,并作图。1、确定超静定次数,选取基本体系2、列力法方程 3、作图和图4、求系数及自由项5、求 () 6、绘图 5、试用位移法的基本体系及基本方程求作图示排架的图。1、确定结点位移未知数数目,取基本体系 2、列位移法基本方程 3、绘图及图4、求系数及自由项 5、求多余未知力 ()6、作图 6、试用力矩分配法计算图示连续梁,并作弯矩图。要求计算三轮,除分配系数外,其余精确到小数点后一位。1、计算分配系数(1)计算线刚度:;(2)计算转动刚度:;(3)计算分配系数; 校核:;2、计算固端弯矩 kN.m kN.m3、力矩分配与传递 4、作弯矩图
